第 1 课时 探究电流与电压、电阻的关系

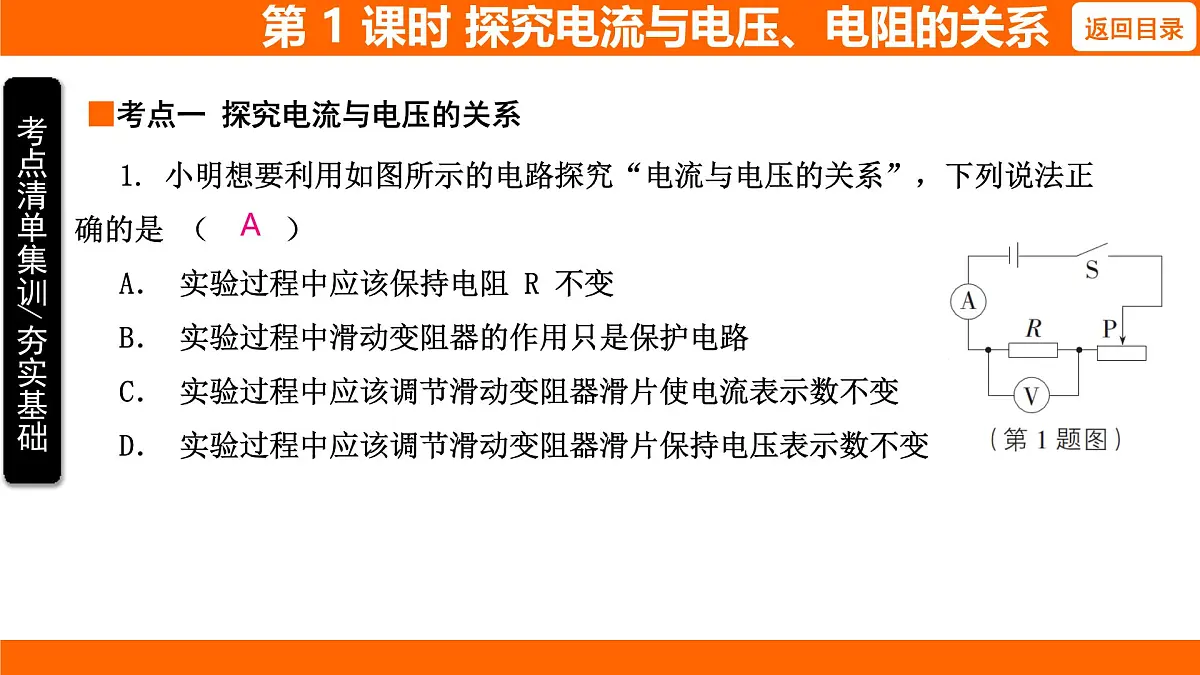

1. 小明想要利用如图所示的电路探究“电流与电压的关系”，下列说法正确的是 （ ）A． 实验过程中应该保持电阻 R 不变B． 实验过程中滑动变阻器的作用只是保护电路C． 实验过程中应该调节滑动变阻器滑片使电流表示数不变D． 实验过程中应该调节滑动变阻器滑片保持电压表示数不变
■考点一 探究电流与电压的关系

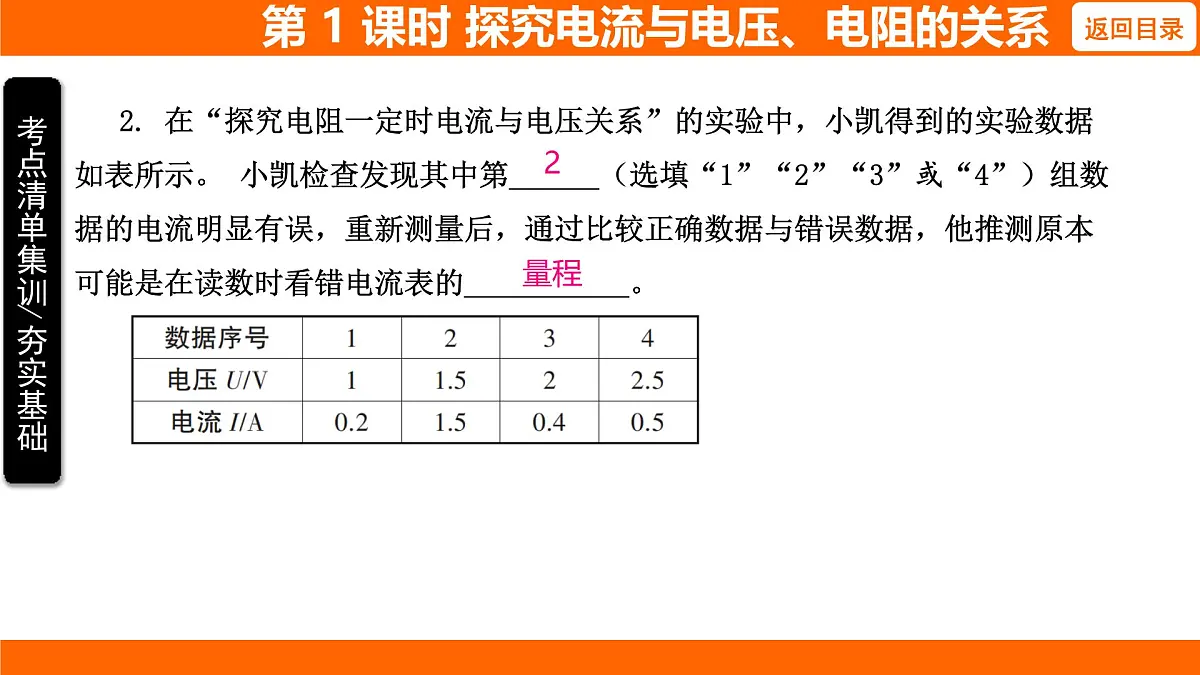

2. 在“探究电阻一定时电流与电压关系”的实验中，小凯得到的实验数据如表所示。 小凯检查发现其中第______（选填“1”“2”“3”或“4”）组数据的电流明显有误，重新测量后，通过比较正确数据与错误数据，他推测原本可能是在读数时看错电流表的___________。

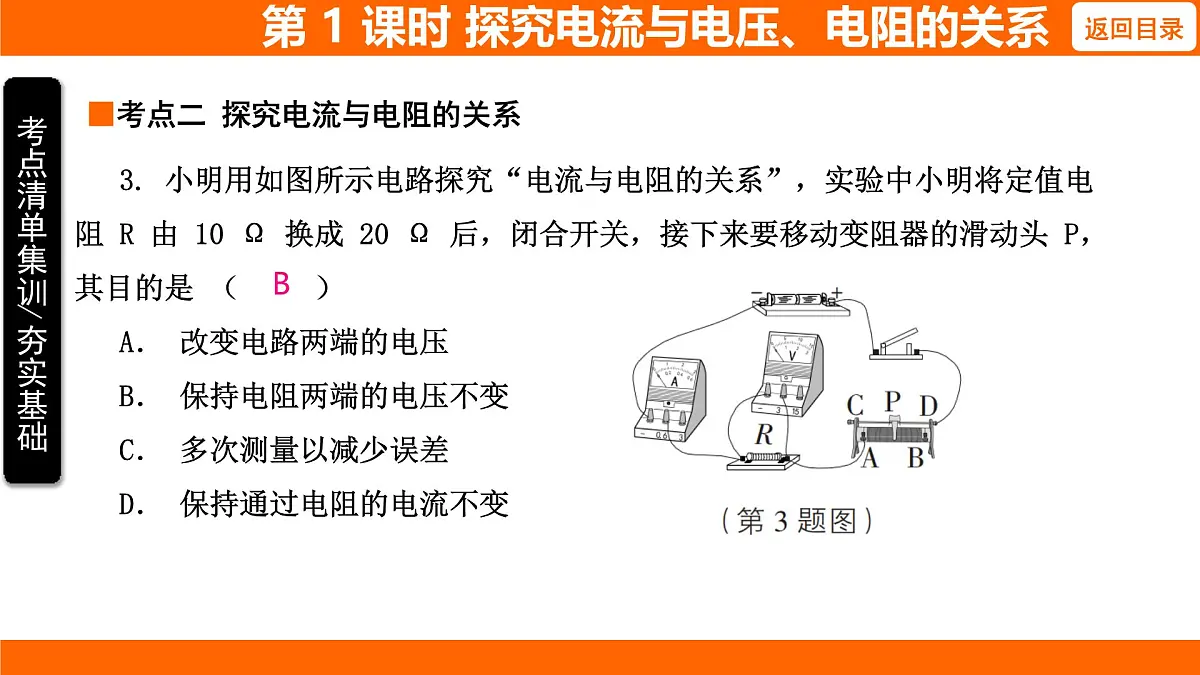

3. 小明用如图所示电路探究“电流与电阻的关系”，实验中小明将定值电阻 R 由 10 Ω 换成 20 Ω 后，闭合开关，接下来要移动变阻器的滑动头 P，其目的是 （ ）A． 改变电路两端的电压B． 保持电阻两端的电压不变C． 多次测量以减少误差D． 保持通过电阻的电流不变
■考点二 探究电流与电阻的关系

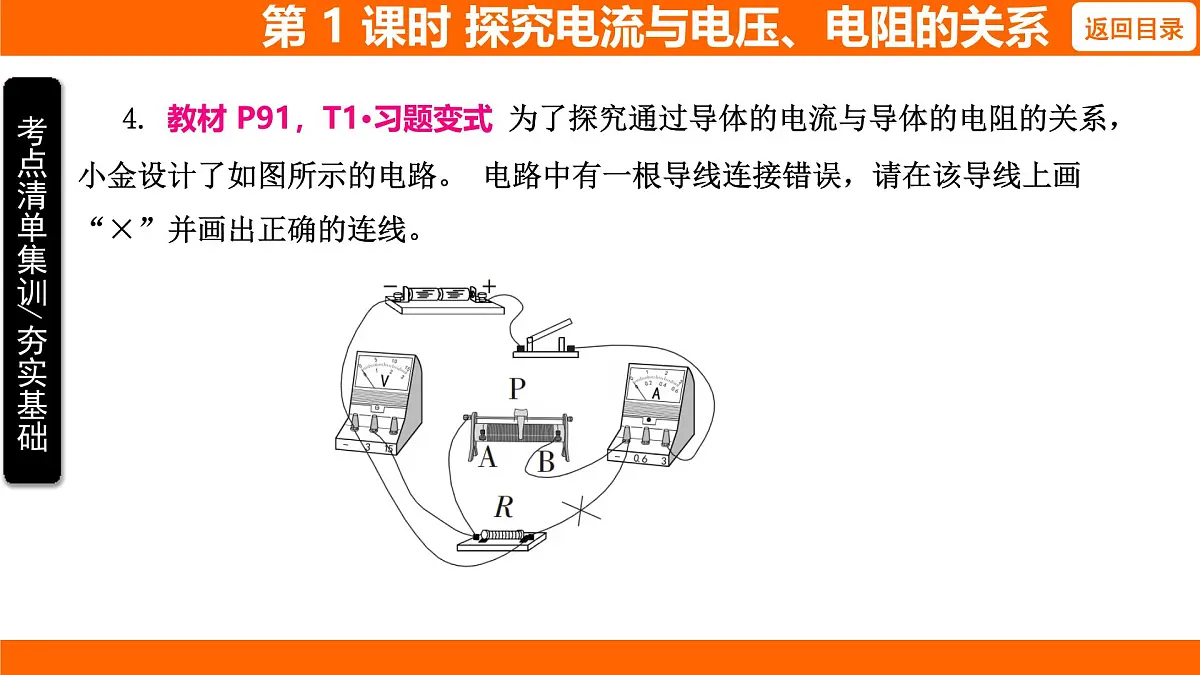

4. 教材 P91，T1·习题变式 为了探究通过导体的电流与导体的电阻的关系，小金设计了如图所示的电路。 电路中有一根导线连接错误，请在该导线上画“×”并画出正确的连线。

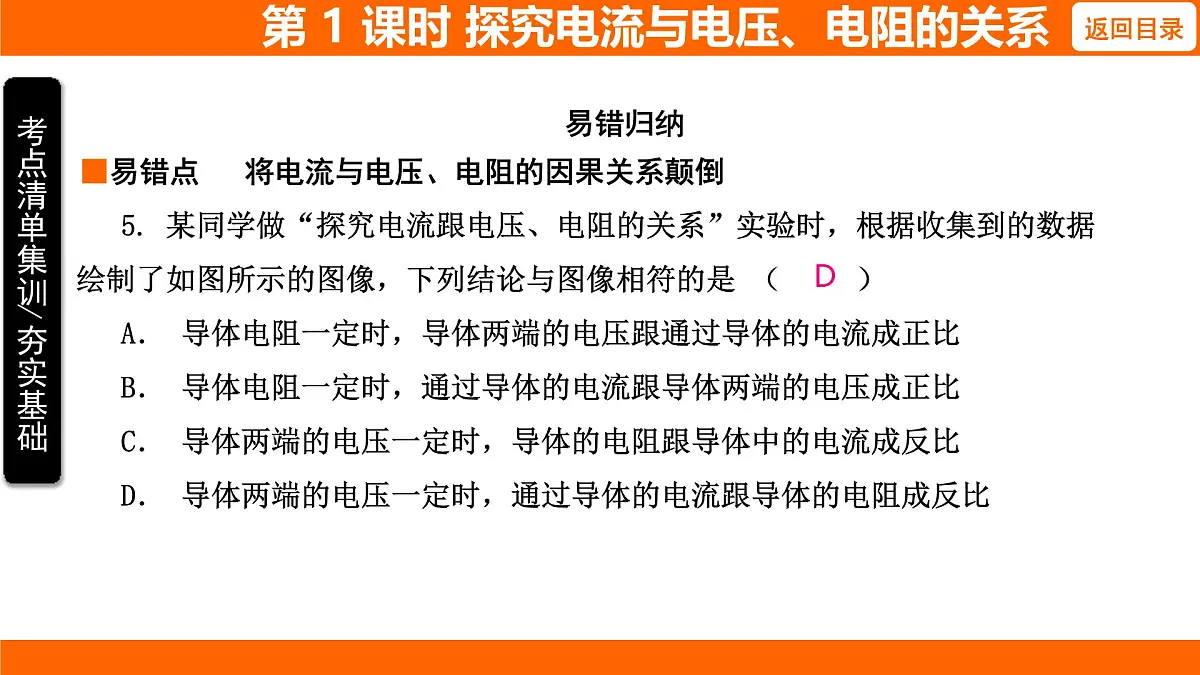

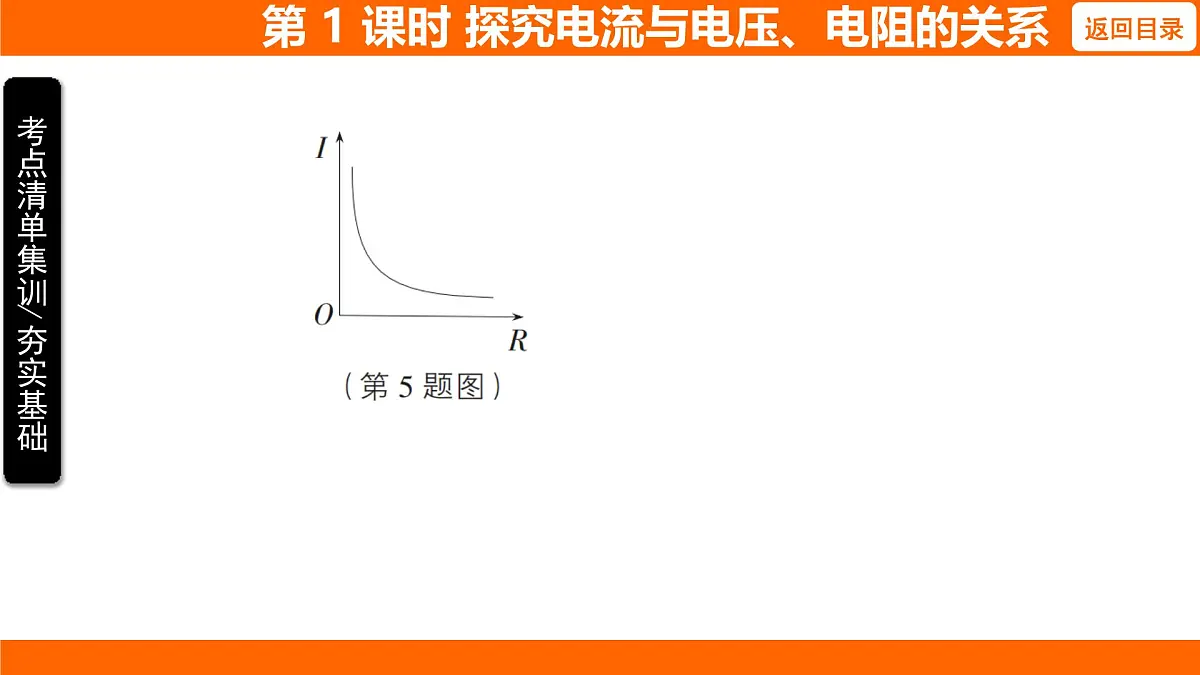

5. 某同学做“探究电流跟电压、电阻的关系”实验时，根据收集到的数据绘制了如图所示的图像，下列结论与图像相符的是 （ ）A． 导体电阻一定时，导体两端的电压跟通过导体的电流成正比B． 导体电阻一定时，通过导体的电流跟导体两端的电压成正比C． 导体两端的电压一定时，导体的电阻跟导体中的电流成反比D． 导体两端的电压一定时，通过导体的电流跟导体的电阻成反比
■易错点 将电流与电压、电阻的因果关系颠倒
6. 如图所示的是小刚连接的“探究电流跟电压、电阻的关系”实验电路图，电源由两节干电池组成，闭合开关，电流表、电压表可能出现的现象是 （ ）A． 电流表和电压表示数均为零B． 电流表和电压表指针迅速发生最大偏转，电表损坏C． 电流表示数为零，电压表示数为 3 VD． 电流表示数为 1.5 A，电压表示数为 3 V
期末怎么考 / 最近 5 年全国各地期末考试 高频真题
7. 在探究“导体电流与电阻关系”时，选择了电阻为 5 Ω、10 Ω、15 Ω、20 Ω 的四个电阻进行实验，实验电路图如图所示。下列说法正确的是 （ ）A． 闭合开关前，滑动变阻器的滑动头应置于最左端B． 将 5 Ω 的电阻换成 10 Ω，应将滑动头向左移C． 实验过程中移动滑动头的主要作用是控制定值电阻两端的电压一定D． 实验获得多组数据是为了减小实验误差
8. 在“探究电流与电压的关系”实验中，小明和小美经过讨论，将实验方案由图甲改为图乙，这样改进的好处是________________________________________________________________。
可方便改变定值电阻两端的电压，从而多次测量得出普遍性的结论
9. 某同学用如图所示电路来探究“电压一定时电流与电阻的关系”。 他第一次实验用的定值电阻的电阻为 R1，闭合开关 S，记下电流表的示数为 I1；第二次实验仅将定值电阻换成电阻为 2R1 的定值电阻，闭合开关 S，记下电流表的示数为 I2，结果发现 I1＞I2，且 I1≠2I2，他认为电流和电阻不成反比，他的结论是 ________（选填“正确”或“错误”）的，原因是 ____________________________。
没有保持定值电阻两端电压一定
10. 在“探究电阻一定时电流与电压的关系”实验中，实验小组用电压表测得电源电压为2.8 V，并连接了如图甲所示的部分电路。
中考怎么考 / 最近 5 年全国各地中考考试 高频考题
（1）请用笔画线代替导线，在图甲上完成剩余电路的连接（要求：向右移动滑动变阻器的滑片 P，其接入电路中的电阻增大）。
（2）闭合开关后，观察到电压表示数接近电源电压，电流表无示数，出现该故障的原因是 ______________。（3）排除故障后，开始测量并将实验数据记录在表中，当电压表示数为 2.0 V 时，电流表示数如图乙所示，为 _______ A。
（4）根据表中实验数据，得出的实验结论是__________________________________________________________________。
在电阻一定的情况下，通过导体的电流与导体两端的电压成正比
第 2 课时 欧姆定律
3. 教材 P92，T3·习题变式 如图所示的电路中，电源电压保持不变。 电阻 R1 的阻值为 10 Ω，只闭合开关 S1，电流表 A1 的示数为 0.3 A。 电源电压为_____ V。 再闭合开关 S2，电流表 A2 的示数变化了0.1 A，电阻 R2 的阻值为_____ Ω。
■考点二 欧姆定律的简单应用
5. 如图所示的电路中，闭合开关 S 后，电阻为R1、R2（R1＞R2）的定值电阻两端的电压分别为 U1、U2，通过两个电阻为 R1、R2 的定值电阻的电流分别为 I1、I2。 下列判断正确的是 （ ）A． I1=I2B． I1＞I2C． U1=U2D． U1＞U2
6. 如图所示的电路中电源电压为1.5 V，定值电阻的电阻 R1 为 2 Ω，闭合开关后，电流表的示数为 0.3 A，则下列说法正确的是 （ ）A． 通过电阻为 R1 的定值电阻的电流大于0.3 AB． 电阻为 R1 和 R2 的定值电阻是并联的C． 电压表的示数为 0.9 VD． 电阻 R2 为 3 Ω
7. 定值电阻的 U-I 关系图像如图所示，当该定值电阻两端电压为 4.5 V 时，通过它的电流为 （ ）A． 1 A B． 1.5 A C． 2 A D． 2.5 A
8. 较难题 如图甲所示，当开关 S 分别位于 2、1 两位置时，根据电流表和电压表对应的示数在 U-I 坐标系中描绘了相对应的点，如图乙所示。 下列有关判断正确的是 （ ）
A． 电源电压为 8 VB． R1 为 20 ΩC． R2 为 20 ΩD． S 接 2 时通过电阻为 R2 的定值电阻的电流为 0.4 A
9. 如图所示，电源电压为 3 V 且保持不变，R1为 6 Ω，闭合开关 S，电流表的示数为 0.2 A，则电阻为 R2 的定值电阻两端的电压为 _____ V。
10. 如图甲所示电路，闭合开关 S，两个电流表的指针指在同一位置，如图乙所示。通过 R1 的电流 I1=__________ A，通过 R2 的电流 I2=___________ A，R1 和 R2 的电阻之比 R1∶R2=__________。
11. 已知小灯泡 L 正常发光时的电压为 2.5 V，通过灯丝的电流与其两端电压的关系如图 所示，则小灯泡 L 正常发光时的电阻为_____ Ω。 把此小灯泡 L 与电阻为 15 Ω 的定值电阻并联在电源电压为 1.5 V 的电路中，则并联电路的总电流是 ______ A。
12.较难题 如图所示的电路中，电源电压 U 不变，r、R1 和 R2 均为定值电阻，其中 r=1 Ω，R1=14 Ω，S1 为单刀单掷开关，S2 为单刀双掷开关。 闭合 S1，将 S2 掷于 1 端，电压表 V 的示数 U1=2.8 V；将 S2 切换到 2 端，电压表 V的示数 U2=2.7 V。 求：（1）电源电压 U 的大小；（2）电阻 R2 的阻值。
