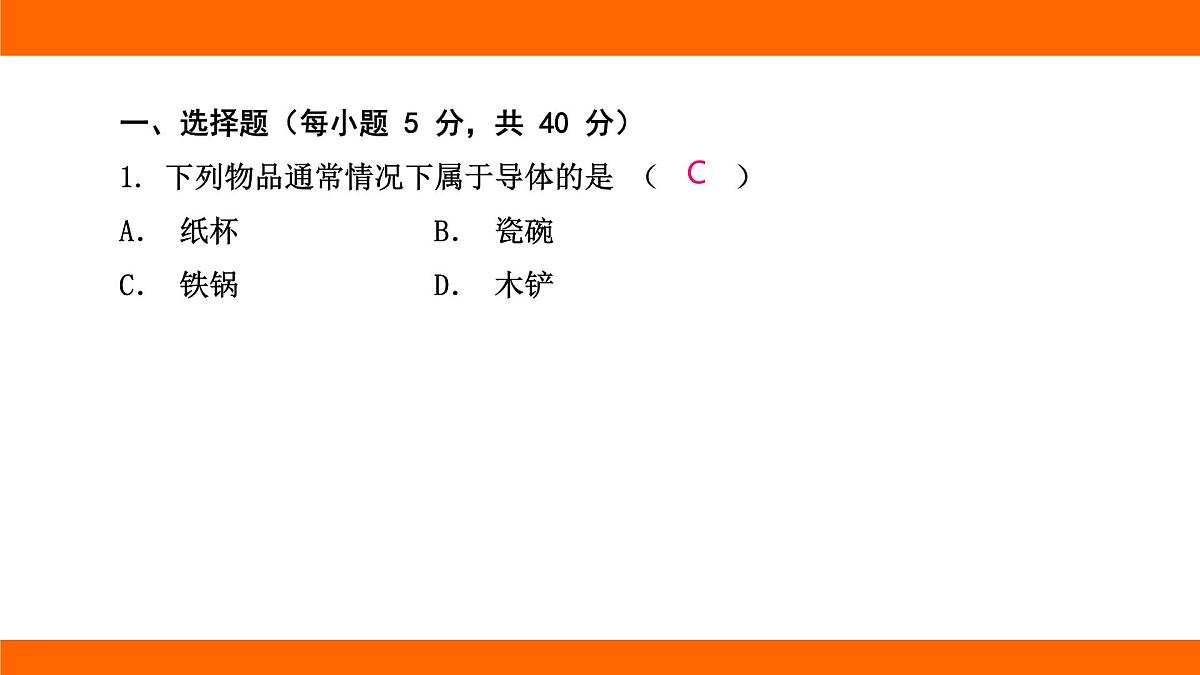

一、选择题（每小题 5 分，共 40 分）1. 下列物品通常情况下属于导体的是 （ ）A． 纸杯 B． 瓷碗C． 铁锅 D． 木铲

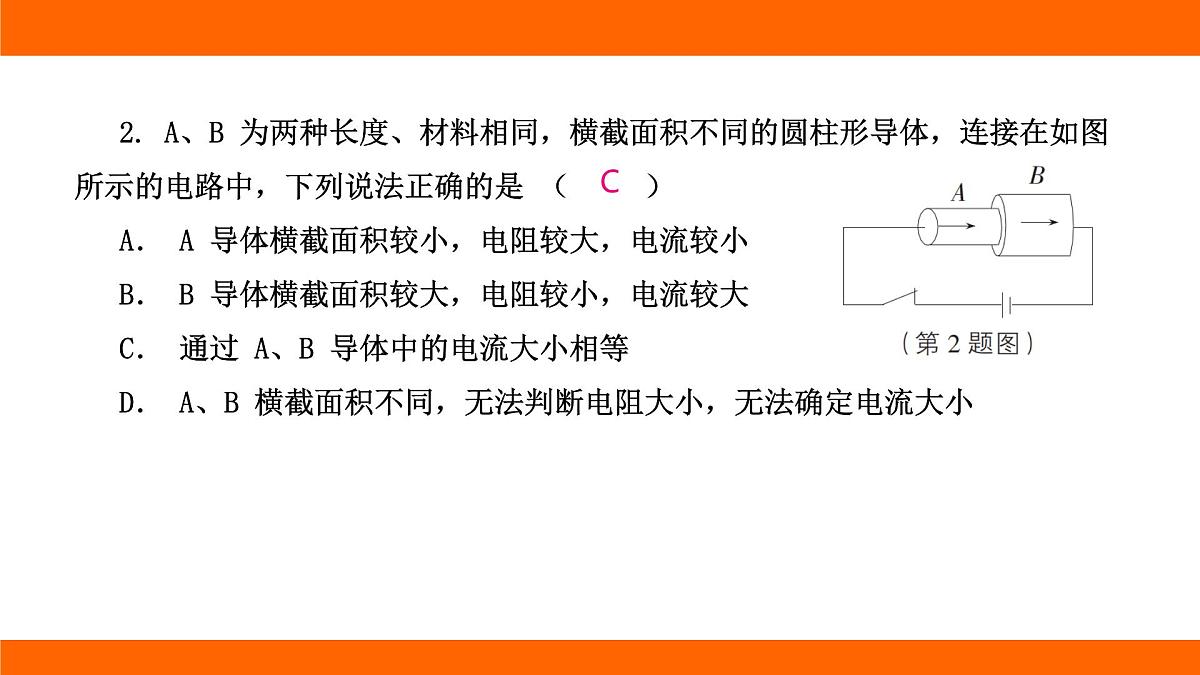

2. A、B 为两种长度、材料相同，横截面积不同的圆柱形导体，连接在如图所示的电路中，下列说法正确的是 （ ）A． A 导体横截面积较小，电阻较大，电流较小B． B 导体横截面积较大，电阻较小，电流较大C． 通过 A、B 导体中的电流大小相等D． A、B 横截面积不同，无法判断电阻大小，无法确定电流大小

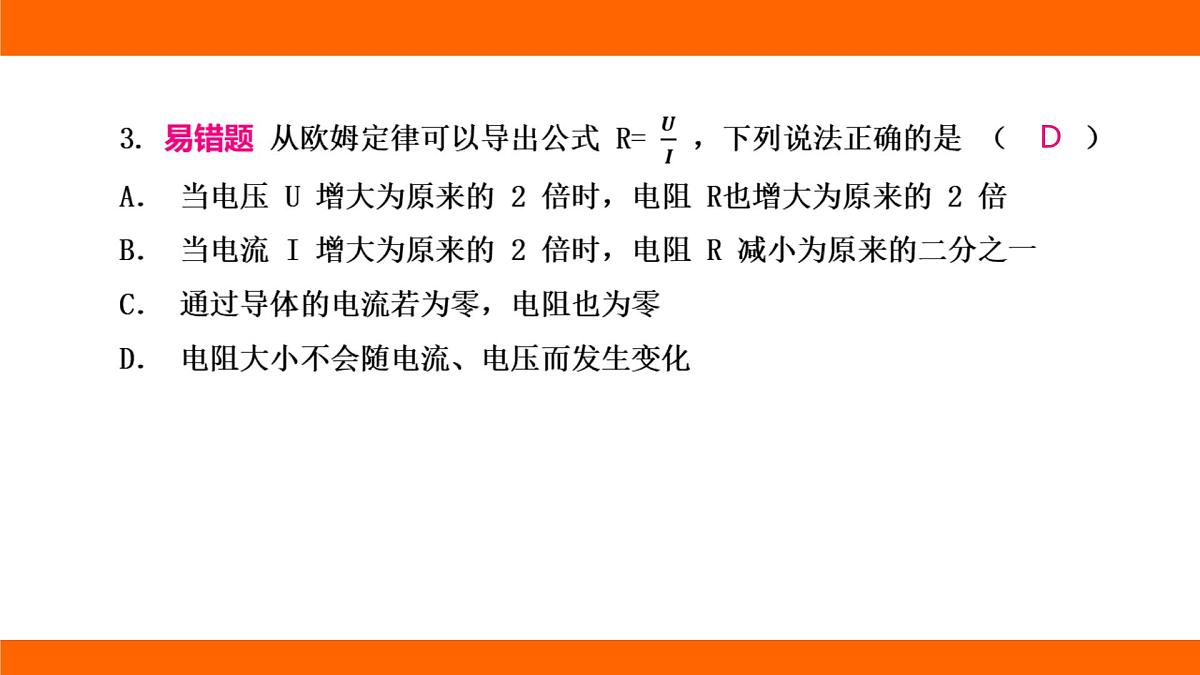

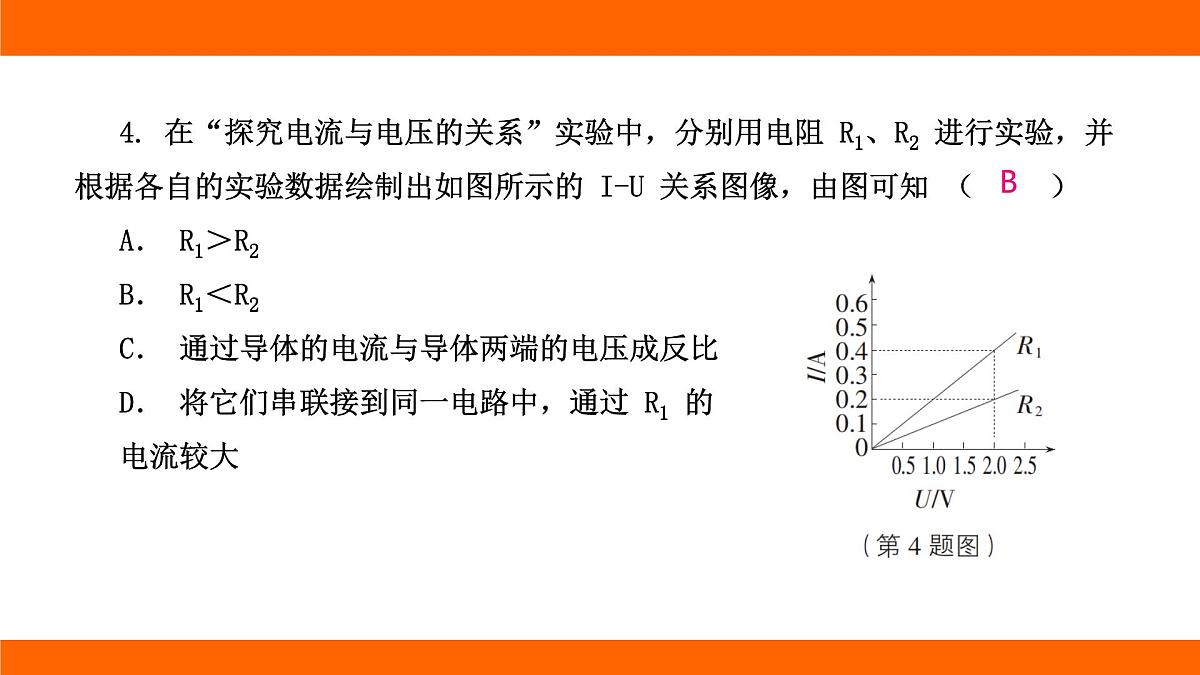

4. 在“探究电流与电压的关系”实验中，分别用电阻 R1、R2 进行实验，并根据各自的实验数据绘制出如图所示的 I-U 关系图像，由图可知 （ ）A． R1＞R2B． R1＜R2C． 通过导体的电流与导体两端的电压成反比D． 将它们串联接到同一电路中，通过 R1 的电流较大

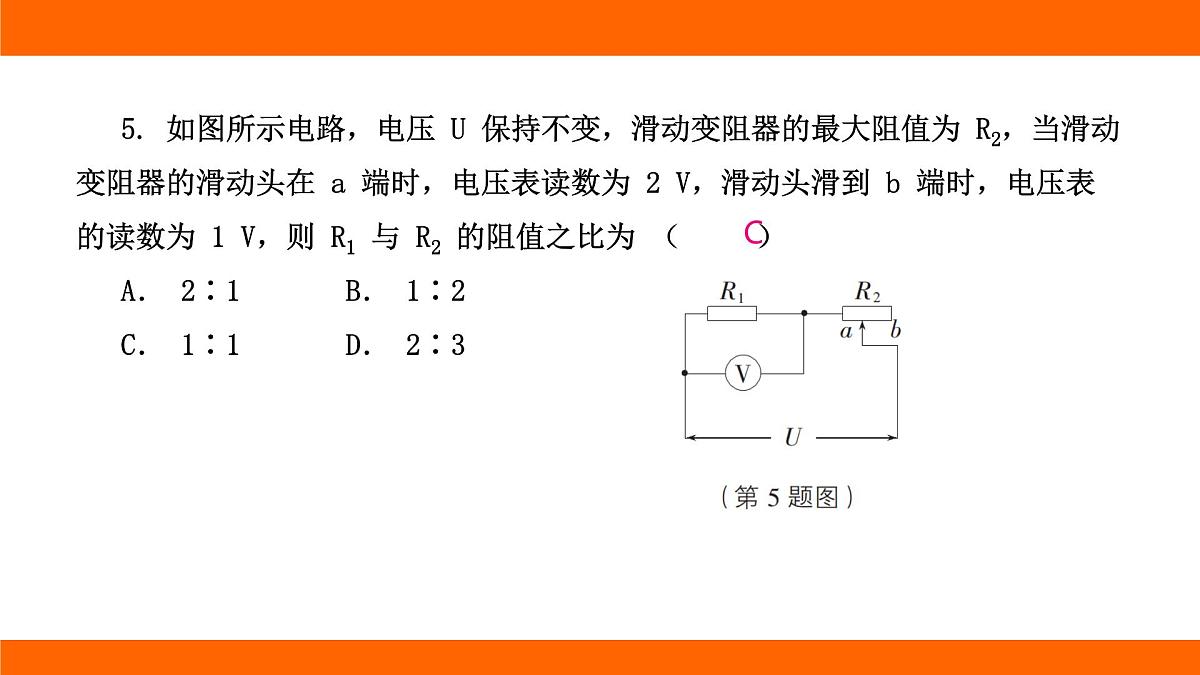

5. 如图所示电路，电压 U 保持不变，滑动变阻器的最大阻值为 R2，当滑动变阻器的滑动头在 a 端时，电压表读数为 2 V，滑动头滑到 b 端时，电压表的读数为 1 V，则 R1 与 R2 的阻值之比为 （ ）A． 2∶1 B． 1∶2C． 1∶1 D． 2∶3

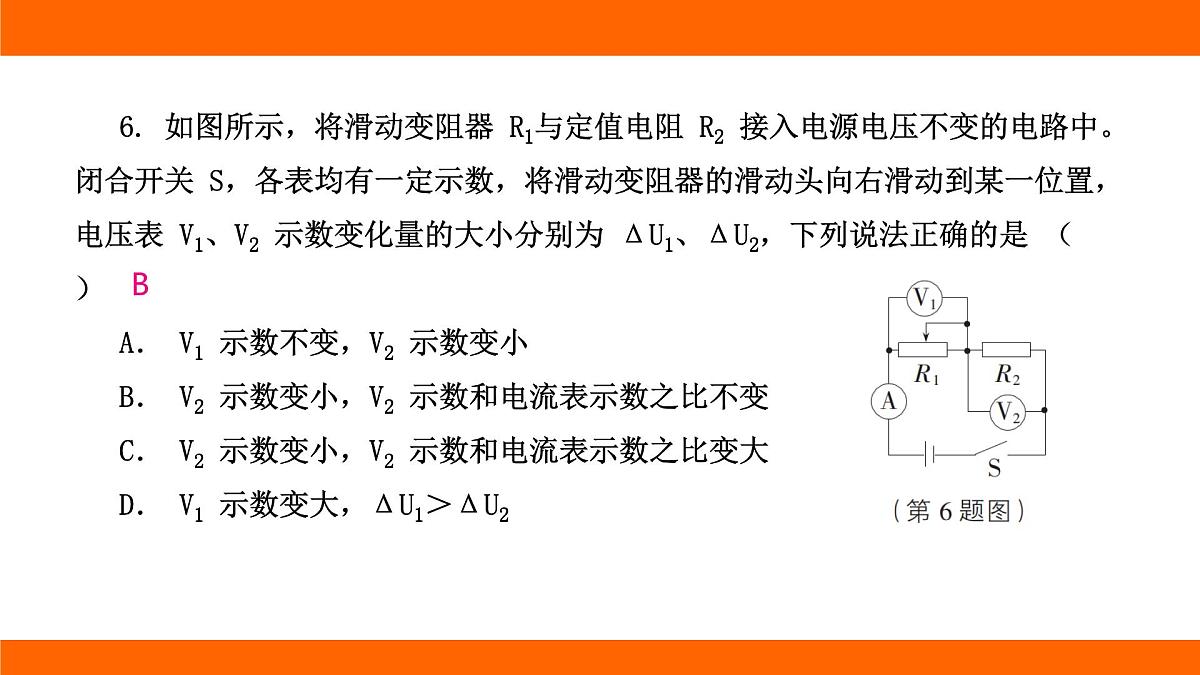

6. 如图所示，将滑动变阻器 R1与定值电阻 R2 接入电源电压不变的电路中。 闭合开关 S，各表均有一定示数，将滑动变阻器的滑动头向右滑动到某一位置，电压表 V1、V2 示数变化量的大小分别为 ΔU1、ΔU2，下列说法正确的是 （ ）A． V1 示数不变，V2 示数变小B． V2 示数变小，V2 示数和电流表示数之比不变C． V2 示数变小，V2 示数和电流表示数之比变大D． V1 示数变大，ΔU1＞ΔU2

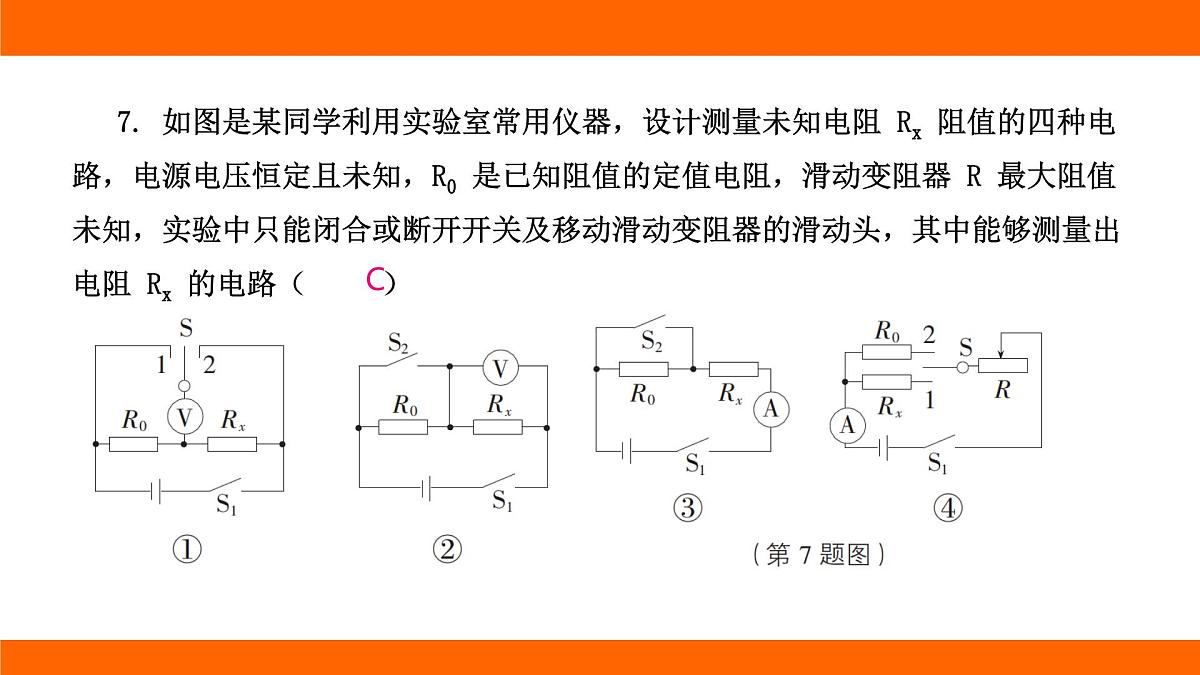

7. 如图是某同学利用实验室常用仪器，设计测量未知电阻 Rx 阻值的四种电路，电源电压恒定且未知，R0 是已知阻值的定值电阻，滑动变阻器 R 最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器的滑动头，其中能够测量出电阻 Rx 的电路（ ）
A． 只有② B． 只有②③C． 只有②③④ D． ①②③④均可以
8. 较难题 物理兴趣小组为蔬菜大棚设计了一个测量空气湿度的电路图（如图甲），其中电源电压恒为 6 V，定值电阻 R0 的阻值为 10 Ω，电压表量程为 0～3 V，湿敏电阻 R 的阻值随空气湿度 H 的变化关系如图乙所示。 若用电压表显示空气湿度，下列分析正确的是（ ）
A． 空气湿度越大，湿敏电阻 R 的阻值越大B． 当空气湿度为 50%时，R 与 R0 两端的电压之比为 3∶2C． 当电路中电流为 0.3 A 时，空气湿度为 40%D． 适当减小电源电压，可以提高该装置所能测量的最大空气湿度值
二、填空题（每空 3 分，共 24 分） 9.下表列出了一些材料制成的长 1 m、横截面积为 1 mm2 的导线在 20 ℃时的电阻值。
根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用 ______；假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金丝和锰铜合金丝之间，你应选用 ______________。
10. 如图所示的是某物理兴趣小组设计的简易坐位体前屈测试仪的测试示意图、简化原理图。测试过程中，向前推动测试仪的滑块，相当于移动 ______________ 的滑动头。当滑动头 P 向右移动时，电压表的示数 _________，电流表的示数 ________。（后两空均选填“变大”“变小”或“不变”）
11. 如图甲所示，电源电压保持不变，R1、R2 均为定值电阻，R 为滑动变阻器。 闭合开关 S，改变 R 的阻值，两电压表示数与电流表示数变化关系如图乙，则定值电阻 R1 的阻值为______ Ω，R2 的阻值为 _______ Ω，电源电压为 _______ V。
三、实验探究题（21 分）12. 小明在“探究电流与电阻关系”的实验中，所用实验器材均完好，如图所示，电源电压为 6 V 不变，定值电阻的电阻分别为 10 Ω、15 Ω、20 Ω、30 Ω，滑动变阻器规格为“20 Ω 1 A”。
（1）实验前，小明发现电流表的指针位置如图甲所示，原因是电流表 _______________。（2）小明连接了如图乙所示电路，闭合开关前，小明发现有一根导线连接错误，请在图乙中错误的导线上画“×”，并用笔画线代替导线把电路连接正确。
（3）电路连接正确后，开关闭合前，滑动头应调到 _______（选填“最左端”或“最右端”）。
（4）电路检查无误后，闭合开关，分别用 10 Ω、15 Ω、20 Ω 的定值电阻进行实验，正确操作，记录的数据如下表所示，则实验中控制电压表的示数为 _______ V 不变。 当使用30 Ω 的定值电阻做实验时，无论怎样调节滑动变阻器的滑动头都无法使电压表的示数与前三次相同，为了继续完成第四次实验，如果只能更换电源，则电源电压应不高于_______ V。
（5）分析实验数据得出结论：在电压一定时，通过导体的电流与导体的电阻成 _______。（6）本实验的主要研究方法是控制变量法，下列物理教材中的实验，没有用到控制变量法的有 _______（填选项字母）。A． 探究串联电路中各处电流的关系B． 探究影响导体电阻大小的因素C． 用电流表和电压表测量定值电阻的电阻
四、计算应用题（15 分）13. 如图甲所示的电路，电源电压可调，小灯泡 L 标有“10 V”的字样，当小灯泡 L 两端的电压为 10 V 时，小灯泡 L 正常发光。通过小灯泡 L 的电流随两端电压变化情况如图乙所示。闭合开关 S、S2，断开开关 S1，电源电压调至 12 V，电压表示数为 6 V；闭合开关 S、S1，断开开关 S2，电源电压调至 16 V，电流表示数为 0.5 A。 求：
（1）小灯泡正常发光时的电阻；（2）电阻 R1 的阻值；（3）已知电流表的量程为 0～0.6 A，当开关S、S2 闭合，开关 S1 断开时，调节电源电压，保证各元件不被损坏的前提下，电源电压最大为多少？
