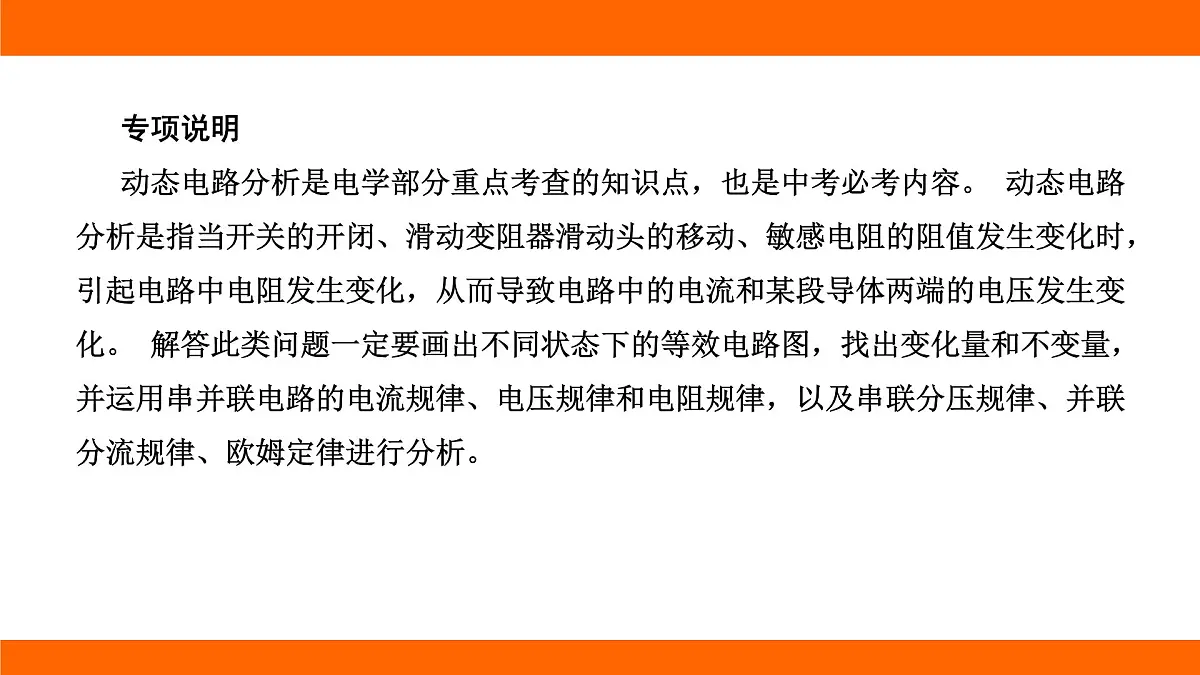

专项说明动态电路分析是电学部分重点考查的知识点，也是中考必考内容。 动态电路分析是指当开关的开闭、滑动变阻器滑动头的移动、敏感电阻的阻值发生变化时，引起电路中电阻发生变化，从而导致电路中的电流和某段导体两端的电压发生变化。 解答此类问题一定要画出不同状态下的等效电路图，找出变化量和不变量，并运用串并联电路的电流规律、电压规律和电阻规律，以及串联分压规律、并联分流规律、欧姆定律进行分析。

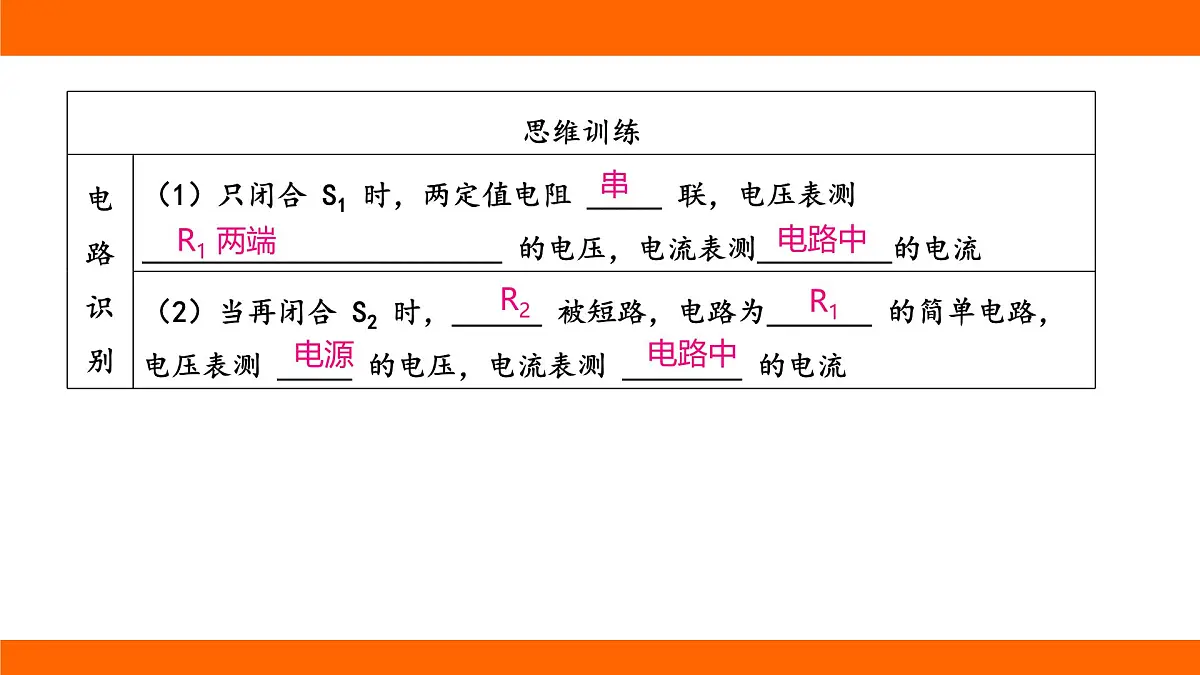

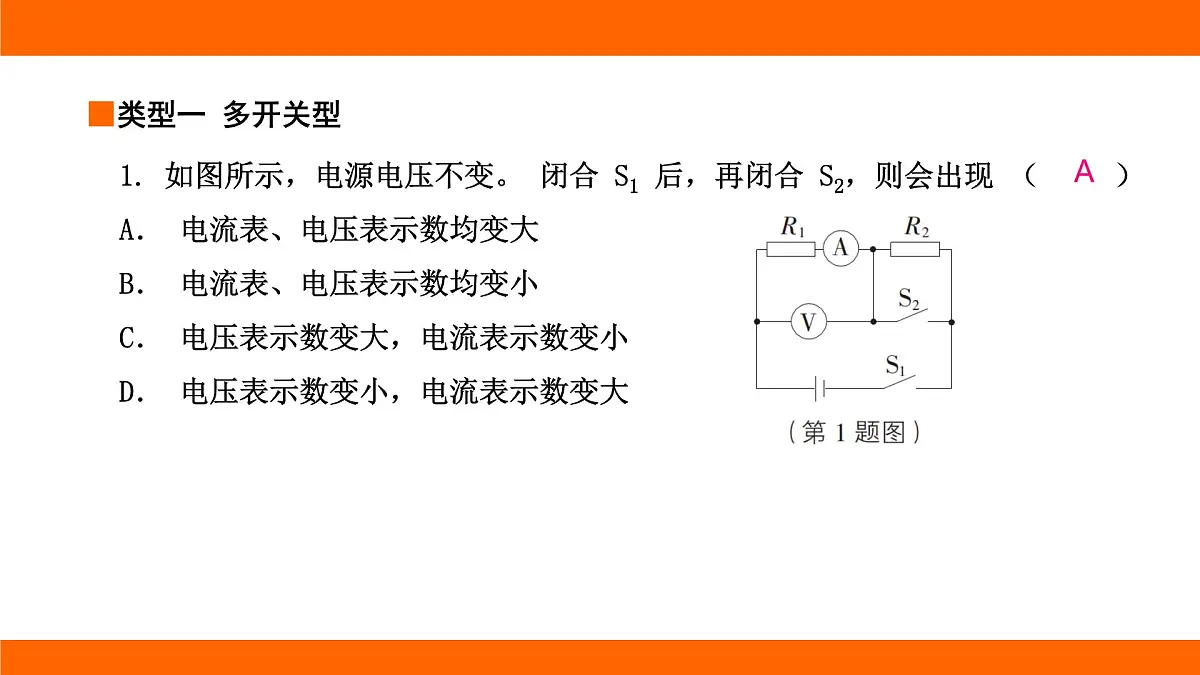

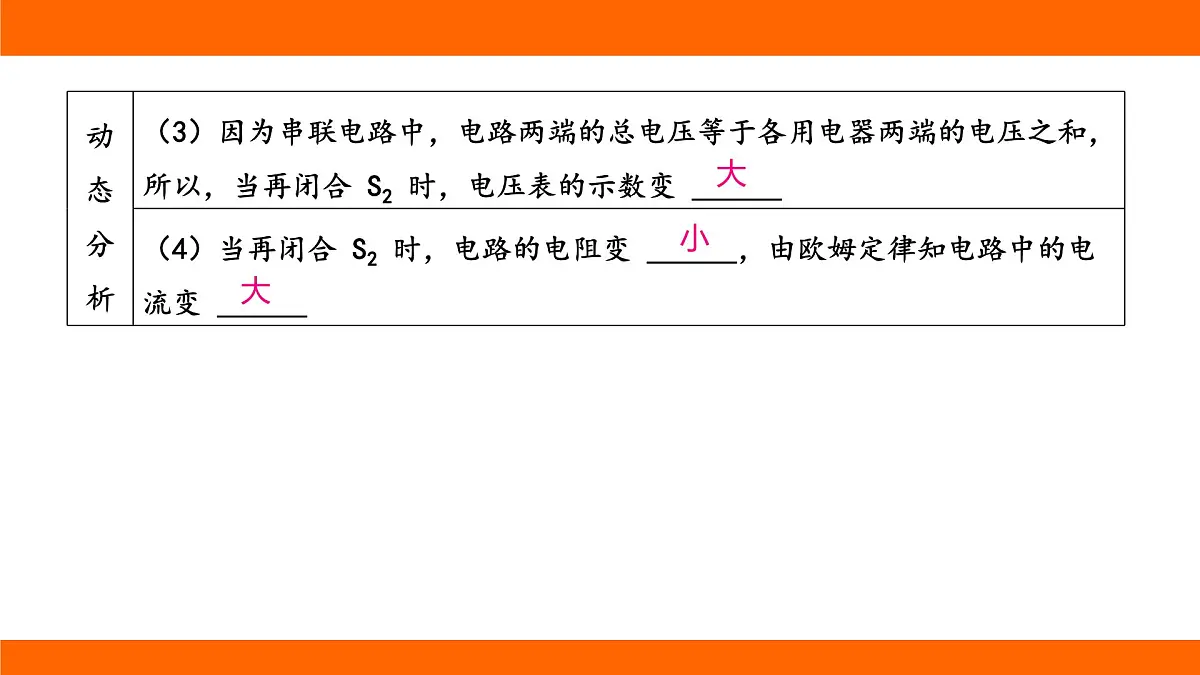

1. 如图所示，电源电压不变。 闭合 S1 后，再闭合 S2，则会出现 （ ）A． 电流表、电压表示数均变大B． 电流表、电压表示数均变小C． 电压表示数变大，电流表示数变小D． 电压表示数变小，电流表示数变大

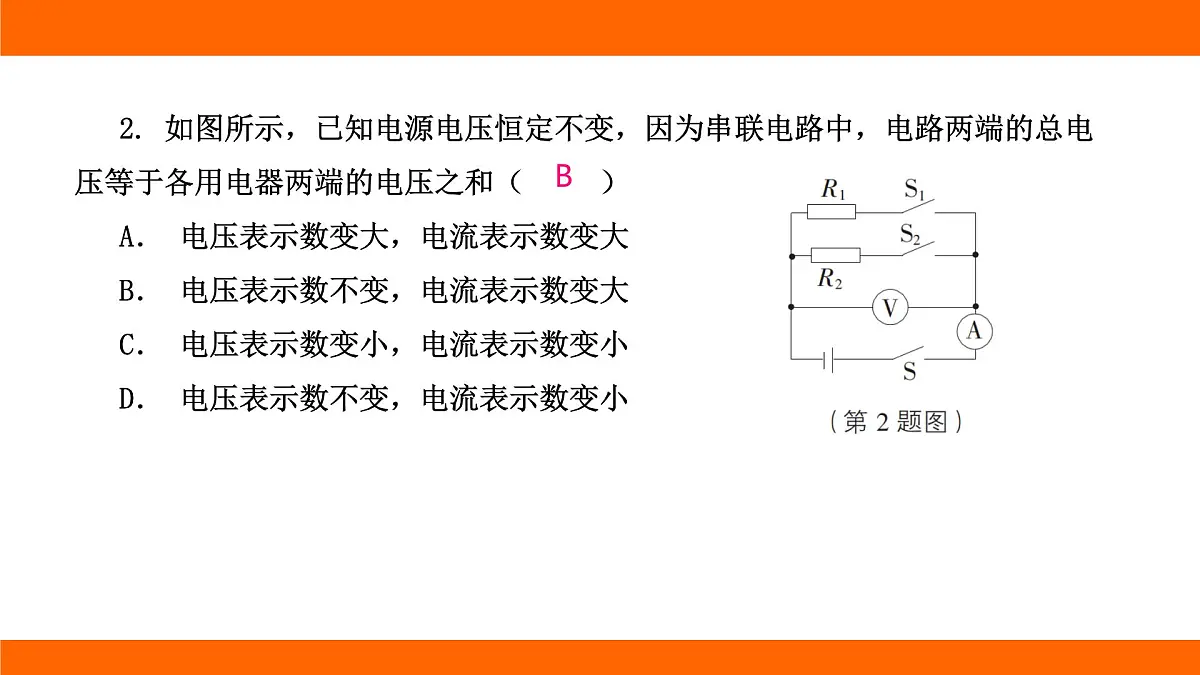

2. 如图所示，已知电源电压恒定不变，因为串联电路中，电路两端的总电压等于各用电器两端的电压之和（ ）A． 电压表示数变大，电流表示数变大B． 电压表示数不变，电流表示数变大C． 电压表示数变小，电流表示数变小D． 电压表示数不变，电流表示数变小

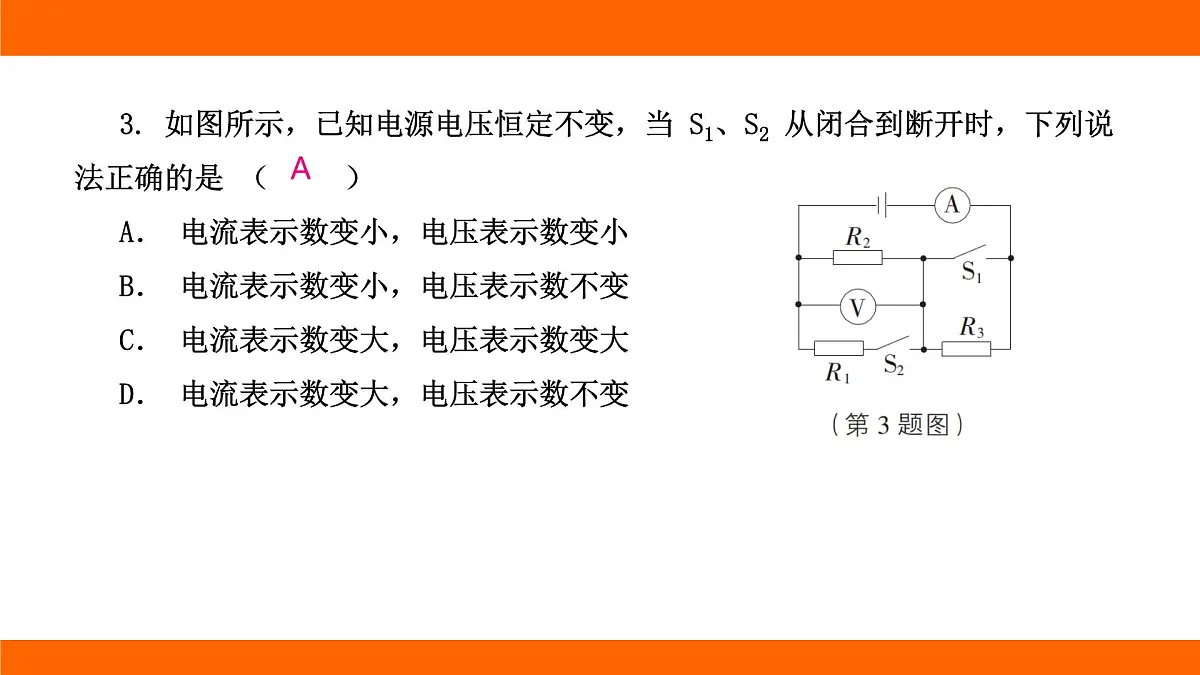

3. 如图所示，已知电源电压恒定不变，当 S1、S2 从闭合到断开时，下列说法正确的是 （ ）A． 电流表示数变小，电压表示数变小B． 电流表示数变小，电压表示数不变C． 电流表示数变大，电压表示数变大D． 电流表示数变大，电压表示数不变

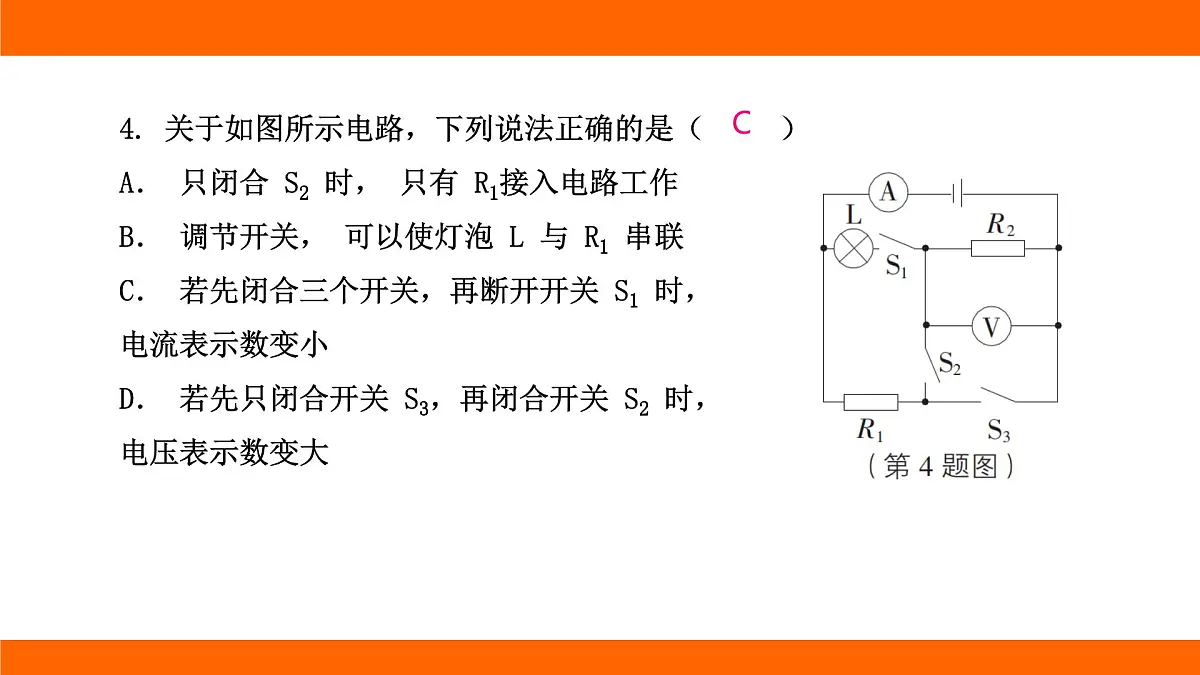

4. 关于如图所示电路，下列说法正确的是（ ）A． 只闭合 S2 时， 只有 R1接入电路工作B． 调节开关， 可以使灯泡 L 与 R1 串联C． 若先闭合三个开关，再断开开关 S1 时，电流表示数变小D． 若先只闭合开关 S3，再闭合开关 S2 时，电压表示数变大
5. 如图所示，电源电压不变，先闭合开关 S，待电路稳定后再闭合 S1，下列说法正确的是 （ ）A． 电表A1、A、V 的示数都变大B． 电流表 A 示数与电流表 A1 示数的差值不变C． 电压表 V 示数与电流表 A 示数的比值变小D． 电压表 V 示数与电流表 A1示数的乘积变大
6. 如图所示的电源电压不变，当开关闭合，滑动变阻器的滑动头 P 向右移动时，下列判断正确的是 （ ）A． 电压表示数变大B． 电流表 A1 的示数变小C． 灯泡变暗D． 电流表 A2 的示数变小
■类型二 滑动变阻器型
7. 如图所示，电源电压保持不变，闭合开关 S，当滑动变阻器的滑动头 P 由最左端向中点滑动过程中，下列说法正确的是 （ ）A． 电流表 A1 的示数不变B． 电流表 A 的示数变小C． 电压表 V 的示数变大D． 电压表 V 的示数与电流表 A 的示数的比值变小
8. 如图所示的电路，当滑动变阻器的滑动头 P向右移动时，下列说法正确的是 （ ）A． 灯泡发光亮度不变B． 电压表示数变大C． 电流表示数变小D． 电压表 V 的示数与电流表 A 的示数的比值变大
9. 在如图所示的电路中，电源电压保持不变。闭合开关 S，当滑动变阻器的滑动头 P 向左移动时，下列说法正确的是 （ ）A． 电流表的示数将变小，电压表 V 示数不变B． 电压表 V2 示数变大，电流表的示数不变C． 电压表 V 与电压表 V1 示数的差值变大D． 电压表 V1示数与电流表 A 示数的比值不变
10. 在如图所示的电路中，电源电压不变。 闭合开关 S，在确保电路安全的情况下，将滑动变阻器的滑动头 P 由最左端向中点移动过程中，下列说法正确的是 （ ）A． 灯泡逐渐变亮B． 电流表 A1 的示数与电流表 A2 的示数相等C． 电压表 V1 的示数与电流表 A3 的示数的比值将不变D． 电压表 V2 的示数与电流表 A2 的示数的乘积将变大
11. 如图所示是物理爱好者设计的一款血压测试仪的简化电路，R 为定值电阻，R0 为可感知血压大小变化的可变电阻，其阻值随测试者血压的增大而增大，现有三个电表连入电路，若要求由电表改造后的检测表的示数也随血压的增大而增大，闭合开关，下列说法正确的是 （ ）
A． 测试者血压增大时，电流表 A 示数变大B． 测试者血压增大时，电压表 V2 示数变大C． 血压变化时，电压表 V2 与电流表 A 示数之比变大D． 电压表 V1 可以改装为检测表
12. 如图所示为小明设计的烟雾报警装置的简化电路。 其中电源电压保持不变，R0 为电阻箱并调至合适阻值，R 为光敏电阻，其阻值随光照强度的减弱而增大。 当电流表示数减小到某一值时，装置开始报警。 闭合开关 S，当有烟雾遮挡射向 R 的激光时，则 （ ）
A． 电压表与电流表的示数之比不变B． 电流表的示数减小，电压表的示数减小C． 减小电源电压，可使装置在烟雾浓度更低时报警D． 减小 R0 的阻值，可使装置在烟雾浓度更低时报警
13. 课后服务时间，老师和物理兴趣小组同学用一个热敏电阻与其他电学元件组成了如图甲所示电路。 电源电压恒定不变，R1 是定值电阻，R 是热敏电阻，其阻值 R 与温度的关系如图乙所示。 开关 S 闭合，热敏电阻温度升高时，下列说法正确的是 （ ）
A． 电压表 V 的示数变小B． 电流表 A2 的示数变小C． 电流表 A2 与 A1 示数之差不变D． 电压表 V 与电流表 A1 示数之比变大
14. 物理兴趣小组的同学们为检测空气质量指数，设计了如图甲所示的电路图。 R0 为定值电阻，R 为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，下列说法正确的是 （ ）A． 当空气质量指数减小时，电压表和电流表示数之比变大B． 当空气质量指数增大时，电压表和电流表示数的乘积变小C． 当空气质量指数增大时，电压表示数变大，电流表示数变小D． 当空气质量指数减小时，电压表示数变小，电流表示数变小
