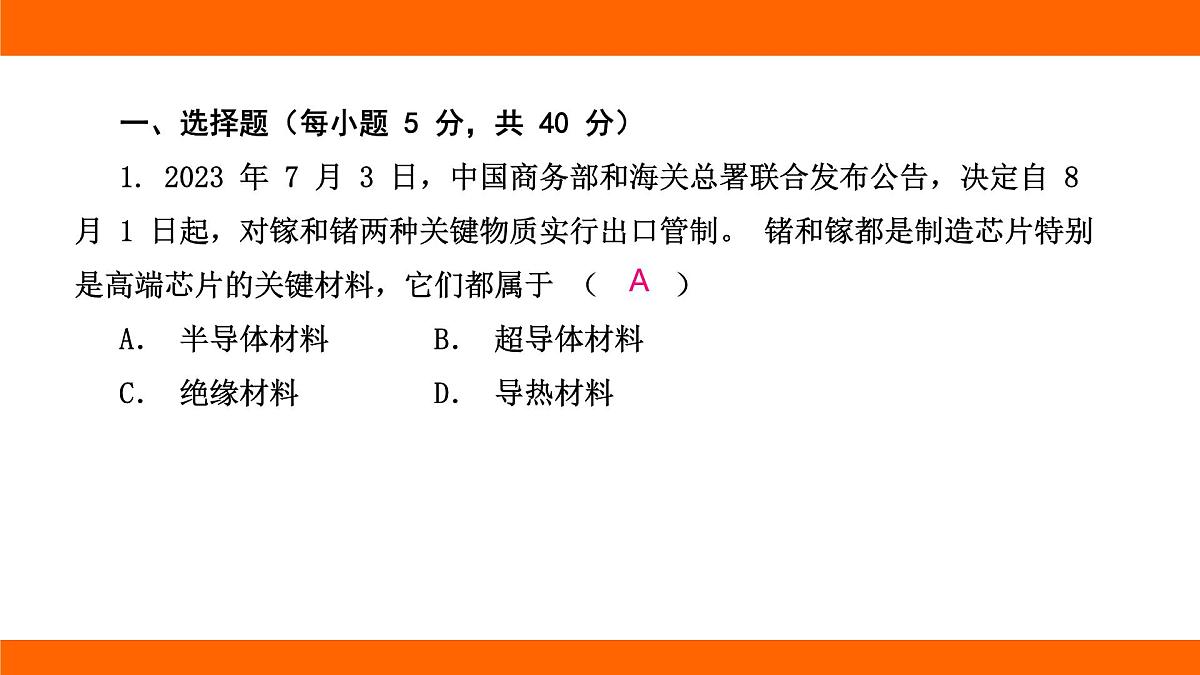

一、选择题（每小题 5 分，共 40 分）1. 2023 年 7 月 3 日，中国商务部和海关总署联合发布公告，决定自 8 月 1 日起，对镓和锗两种关键物质实行出口管制。 锗和镓都是制造芯片特别是高端芯片的关键材料，它们都属于 （ ）A． 半导体材料 B． 超导体材料C． 绝缘材料 D． 导热材料

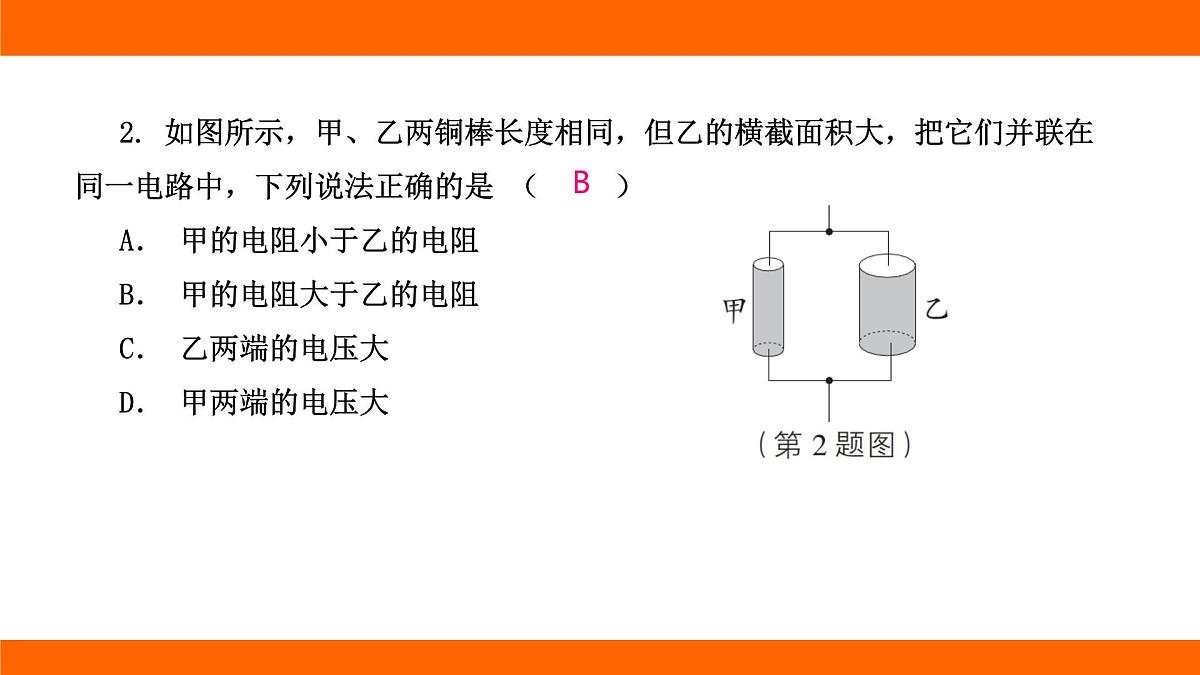

2. 如图所示，甲、乙两铜棒长度相同，但乙的横截面积大，把它们并联在同一电路中，下列说法正确的是 （ ）A． 甲的电阻小于乙的电阻B． 甲的电阻大于乙的电阻C． 乙两端的电压大D． 甲两端的电压大

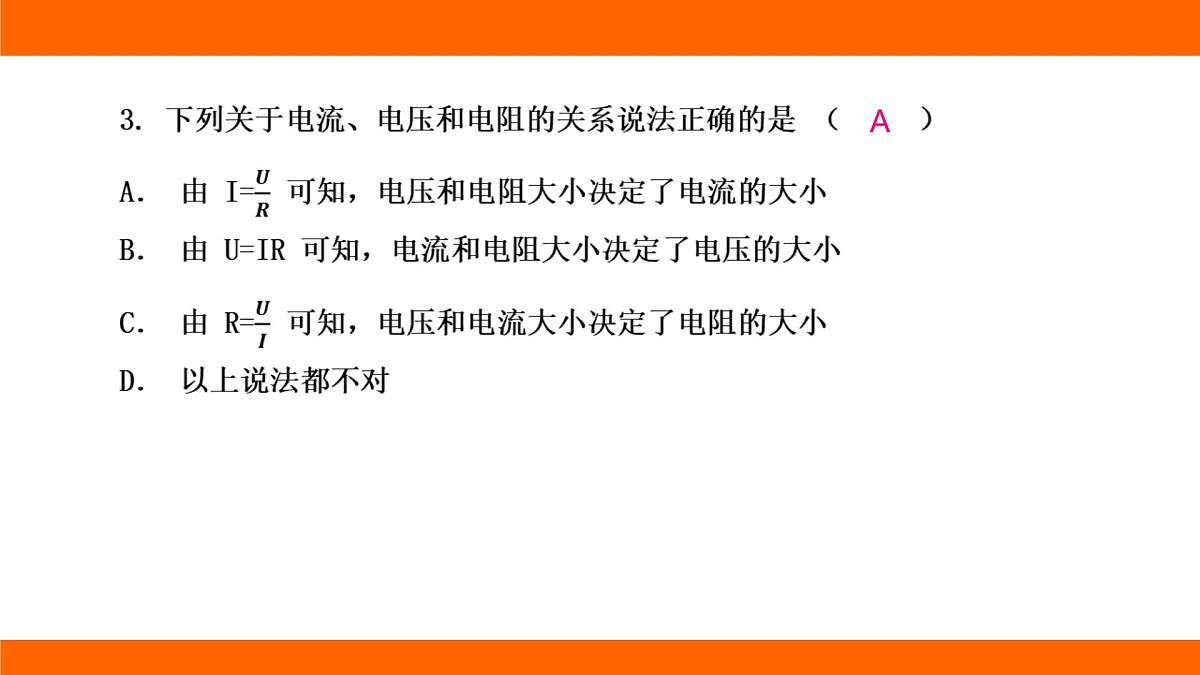

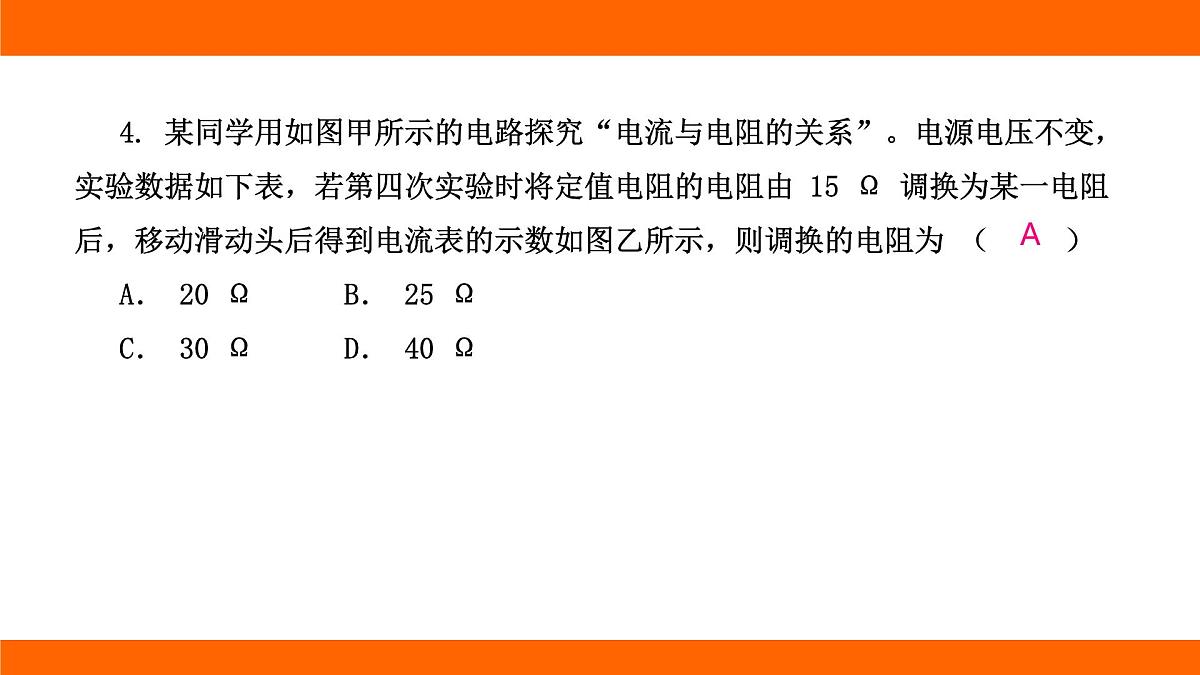

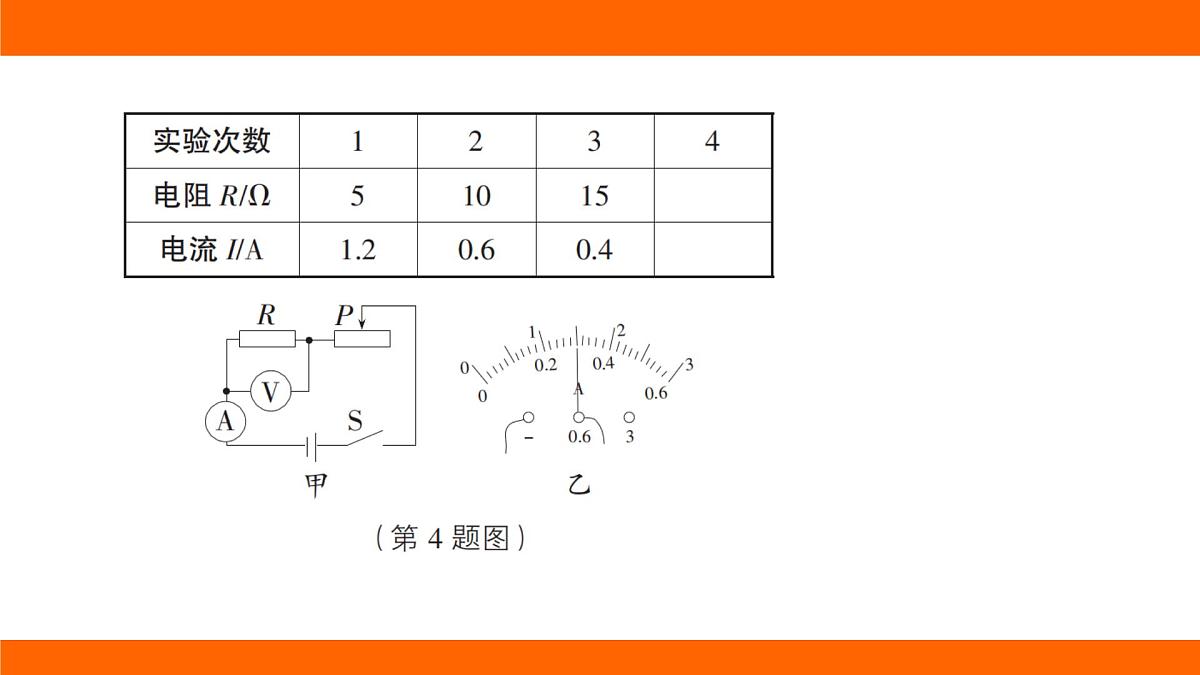

4. 某同学用如图甲所示的电路探究“电流与电阻的关系”。电源电压不变，实验数据如下表，若第四次实验时将定值电阻的电阻由 15 Ω 调换为某一电阻后，移动滑动头后得到电流表的示数如图乙所示，则调换的电阻为 （ ）A． 20 Ω B． 25 ΩC． 30 Ω D． 40 Ω

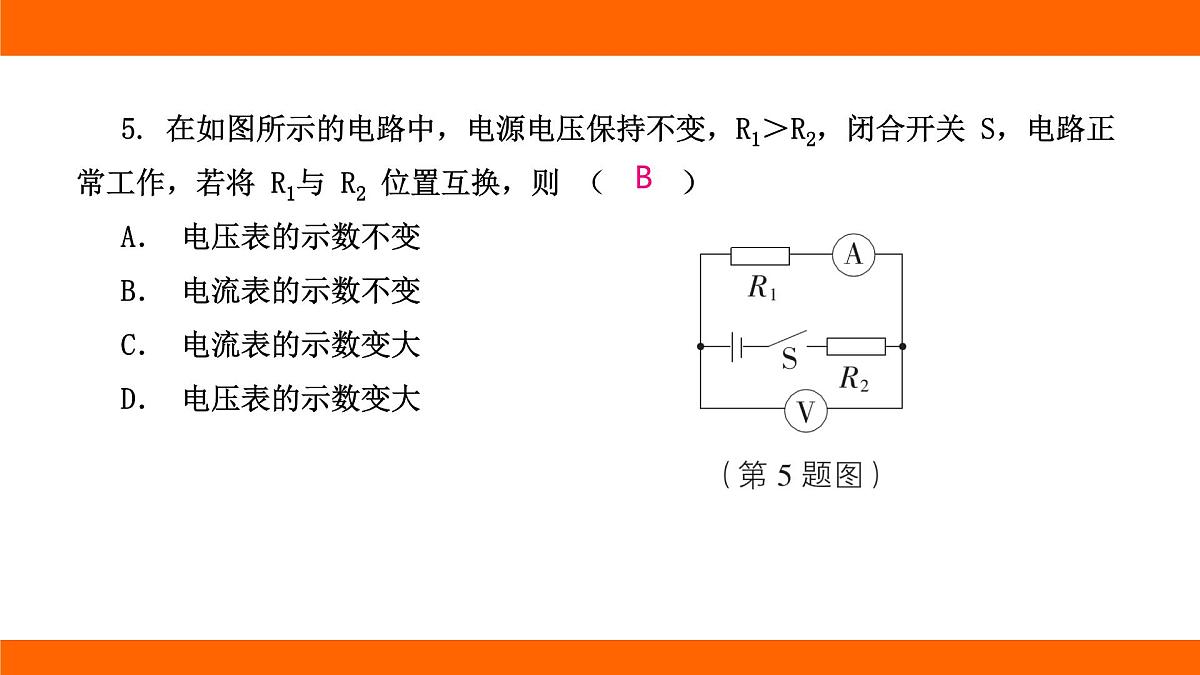

5. 在如图所示的电路中，电源电压保持不变，R1＞R2，闭合开关 S，电路正常工作，若将 R1与 R2 位置互换，则 （ ）A． 电压表的示数不变B． 电流表的示数不变C． 电流表的示数变大D． 电压表的示数变大

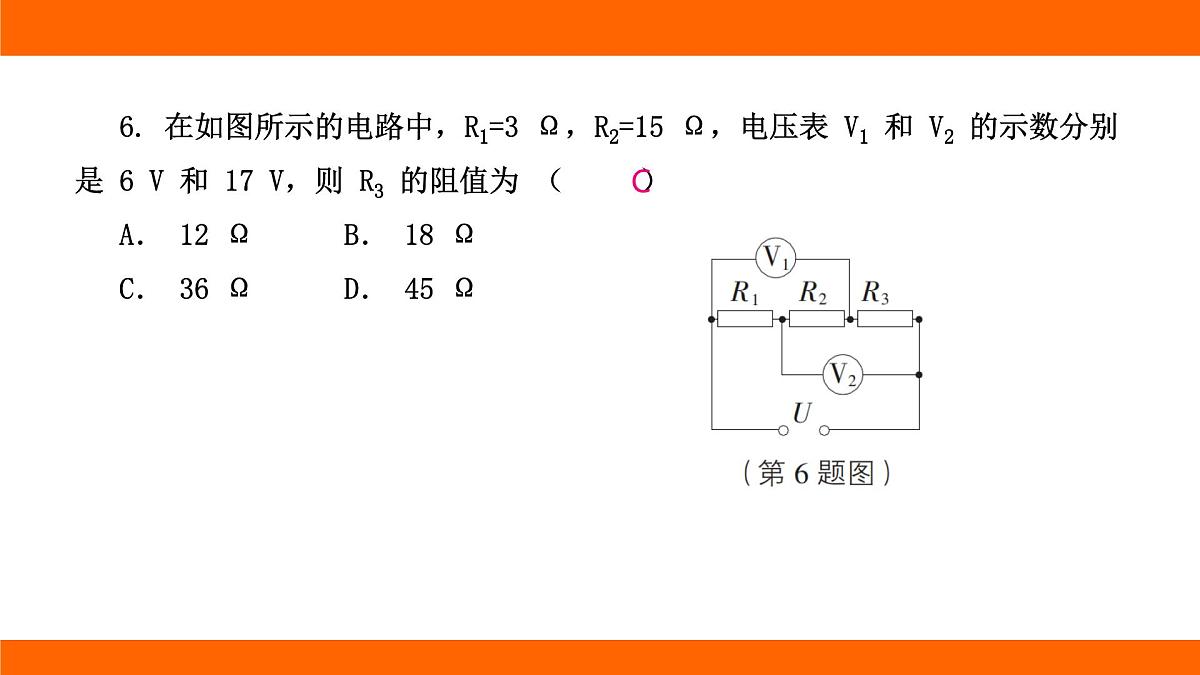

6. 在如图所示的电路中，R1=3 Ω，R2=15 Ω，电压表 V1 和 V2 的示数分别是 6 V 和 17 V，则 R3 的阻值为 （ ）A． 12 Ω B． 18 ΩC． 36 Ω D． 45 Ω
7. 如图所示的是科技小组同学设计的四种“环境温度检测”电路，其中 R 为热敏电阻（用 表示），R 的阻值随环境温度的升高而增大，R0 为定值电阻，电源电压恒定不变。 若若当环境温度升高时电表示数增大，则符合要求的电路是 （ ）
8. 易错题 如图甲所示，电源电压恒定，R1 是定值电阻，R2 是滑动变阻器，闭合开关 S，将滑动变阻器的滑动头 P 从 B 端移至 A 端的过程中，其中电压表 V2 的示数随电流表示数变化的 U-I 图像如图乙所示，下列说法正确的是 （ ）
A． 电源电压 U=8 VB． 定值电阻的电阻 R1=16 ΩC． 滑动变阻器的最大阻值是 10 ΩD． 当电压表 V1 的示数为 6 V 时，滑动变阻器连入电路的电阻 R2=10 Ω
二、填空题（每空 3 分，共 24 分）9. 如图所示是小明自制的调光台灯， 把一根导线固定在铅笔芯最左端，然后将另一根导线接触铅笔芯右端并逐渐向左滑动，小明会看到的现象是 _________，产生这种现象的原因是导体的 _______ 减小，引起导体电阻变小。
10. 如图为电阻 A 和 B 的 I-U 图像。 若将 A、B 串联接入某电源两端，则闭合开关后，它们两端的电压 UA、UB 之比是 _______；若将 A、B 并联接入电源两端，闭合开关后，测得干路电流为 0.6 A，则电源电压是 _______ V；A、B 的电阻之比是 _______。
11. 较难题 某测温模拟电路如图甲所示，温度计由量程为 0~3 V 的电压表改装而成，电源电压 U 为 6 V，R 的阻值为 40 Ω，热敏电阻的阻值 Rt 随温度变化的关系如图乙所示。则当开关 S 闭合后，
（1）电路可测量的最高温度为 _______ ℃。（2）若增大电源电压，电路可测量的最高温度将 ______（选填“升高”“降低”或“不变”）。（3）若电阻 R 减小 20 Ω，同时将电源电压调为 ______ V，则电路可测量的最高温度不变。
三、实验探究题（21 分）12. 有两只阻值未知的定值电阻 R1、R2。
（1）图甲是用伏安法测电阻 R1 的实物电路，电源电压恒为 3 V，滑动变阻器最大电阻为10 Ω。①图甲中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；
②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑动头，两电表均无示数，判断其原因可能是 ______（填选项字母）；A. 滑动变阻器断路B. R1 断路C. R1 短路③故障排除后，正确操作实验器材，移动滑动头，当电压表示数为 1.2 V 时，电流表示数如图乙所示，则电阻 R1=____ Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有 _____（填序号）。
（2）图丙是能巧测电阻 R2 的实验电路图，图中另一个定值电阻的电阻 R0 未知，要求仅利用电阻箱读数表达定值电阻的电阻 R2，请在空白处填上适当内容。
①将开关接 a，调节电阻箱和滑动变阻器滑动头 P 至适当位置，记下 __________________________________；②将开关接 b，调节电阻箱，保持电流表示数 I 不变，记下 _______________________________________。③则 R2=______。
电流表的示数 I 和电阻箱的电阻 Ra
四、计算应用题（15 分）13. 如图所示，电源电压不变，电流表的量程为 0～0.6 A，电压表的量程为 0～15 V，R2=20 Ω，滑动变阻器 R1 的规格为“100 Ω 1 A”。 当S1、S2 都断开，R1 调到中点时，电流表示数为 0.08 A，电压表示数为 4 V。 求：（1）电阻 R3 的阻值；（2）电源电压的大小；（3）闭合开关 S1、S2，在不损坏电压表、电流表的情况下，R1 接入电路的阻值范围。
