北师大版（2024）九年级全册（2024）第四节 欧姆定律评课ppt课件

这是一份北师大版（2024）九年级全册（2024）第四节 欧姆定律评课ppt课件，共20页。PPT课件主要包含了CONTENTS，阻碍作用，确定研究方法，控制变量法，具体做法，控制变量，控制电阻一定，设计实验，更换阻值不同的电阻R，电路图不变等内容，欢迎下载使用。

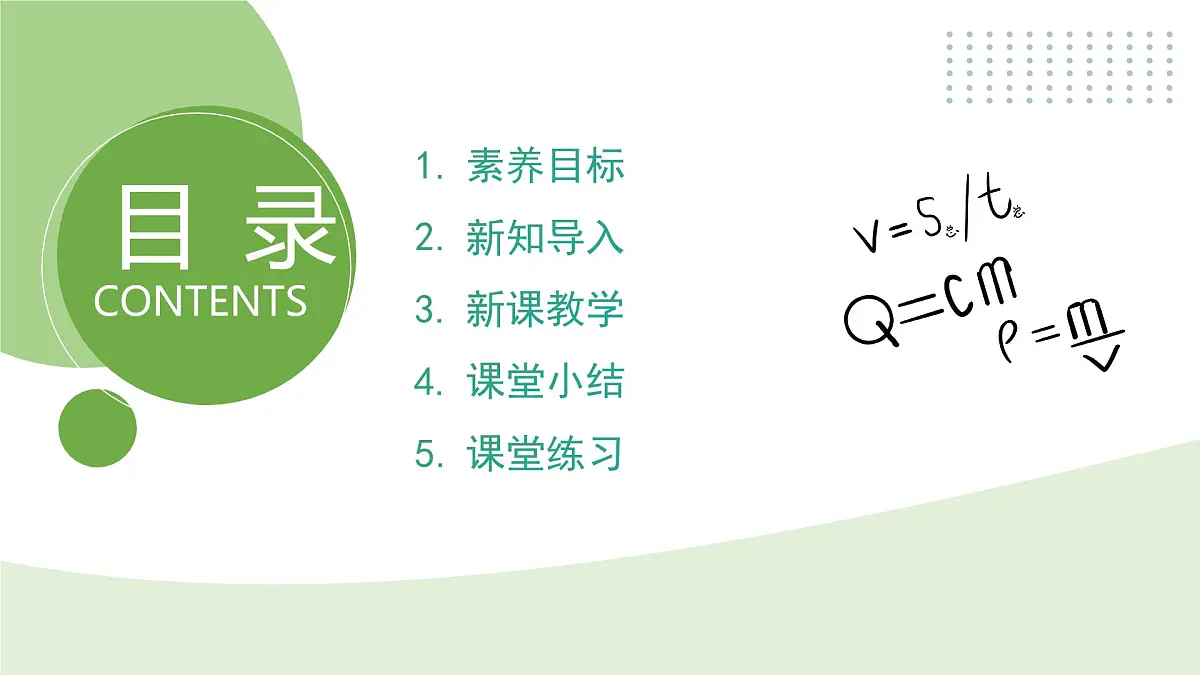

素养目标新知导入新课教学课堂小结课堂练习

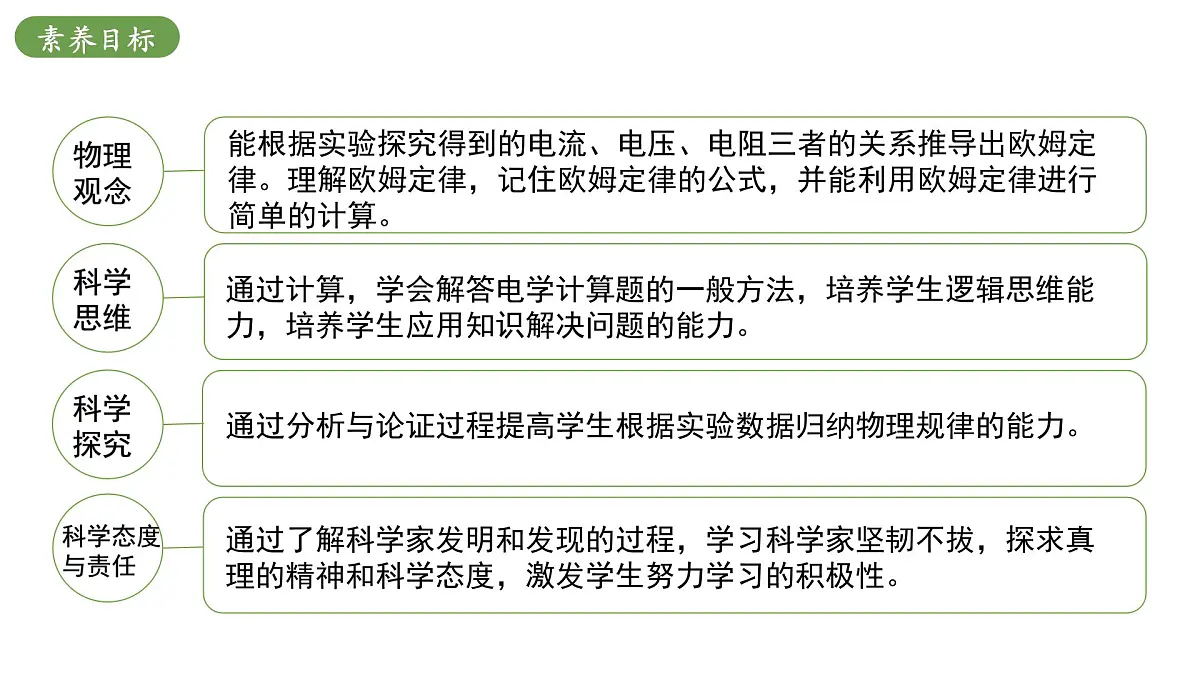

能根据实验探究得到的电流、电压、电阻三者的关系推导出欧姆定律。理解欧姆定律，记住欧姆定律的公式，并能利用欧姆定律进行简单的计算。
通过计算，学会解答电学计算题的一般方法，培养学生逻辑思维能力，培养学生应用知识解决问题的能力。
通过分析与论证过程提高学生根据实验数据归纳物理规律的能力。
通过了解科学家发明和发现的过程，学习科学家坚韧不拔，探求真理的精神和科学态度，激发学生努力学习的积极性。

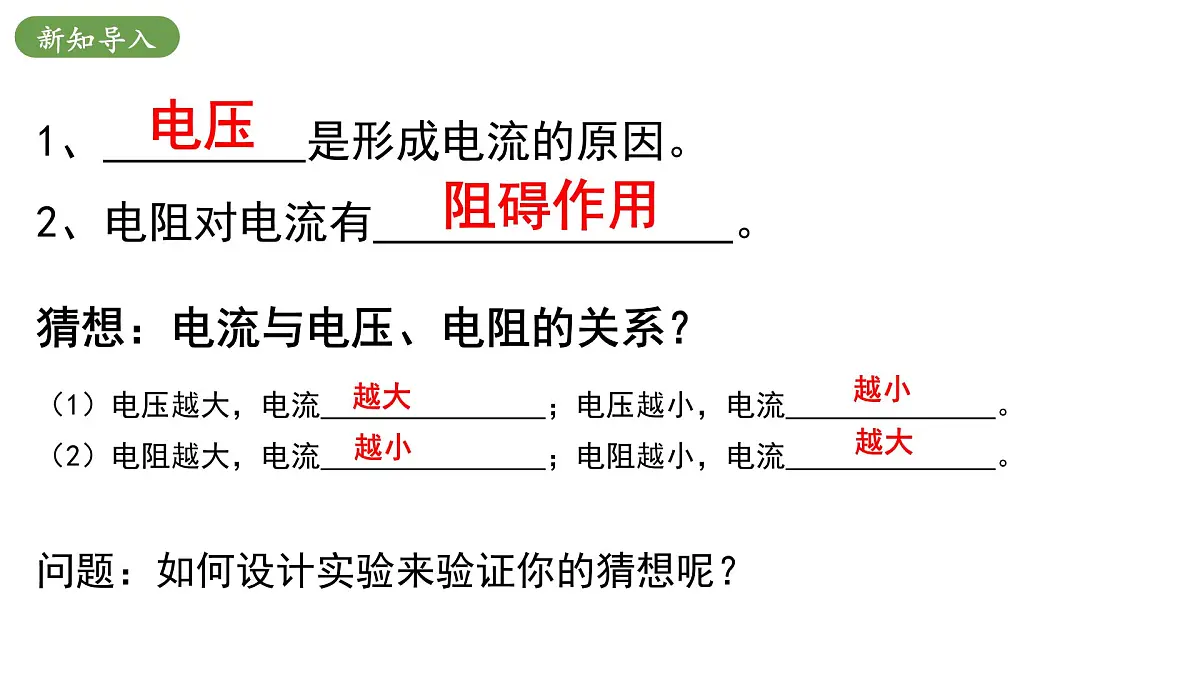

1、 是形成电流的原因。 2、电阻对电流有 。
猜想：电流与电压、电阻的关系？
（2）电阻越大，电流 ；电阻越小，电流 。
（1）电压越大，电流 ；电压越小，电流 。
问题：如何设计实验来验证你的猜想呢？

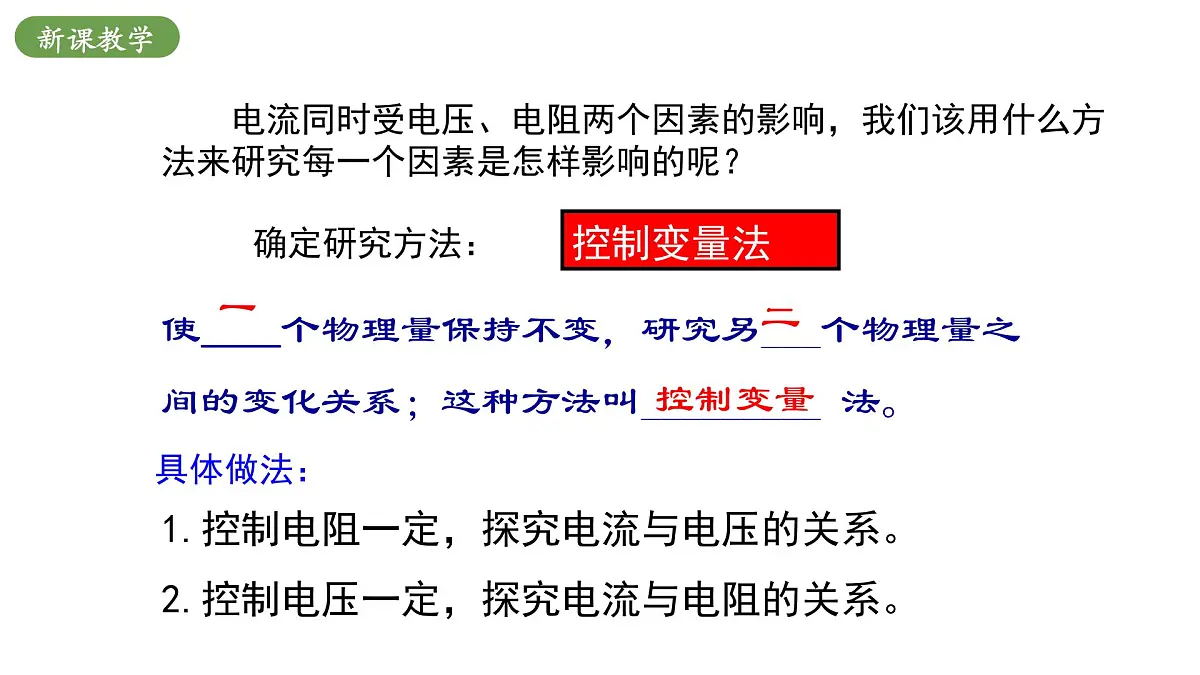

电流同时受电压、电阻两个因素的影响，我们该用什么方法来研究每一个因素是怎样影响的呢？
2.控制电压一定，探究电流与电阻的关系。
1.控制电阻一定，探究电流与电压的关系。
使　　个物理量保持不变，研究另___个物理量之间的变化关系；这种方法叫_________ 法。

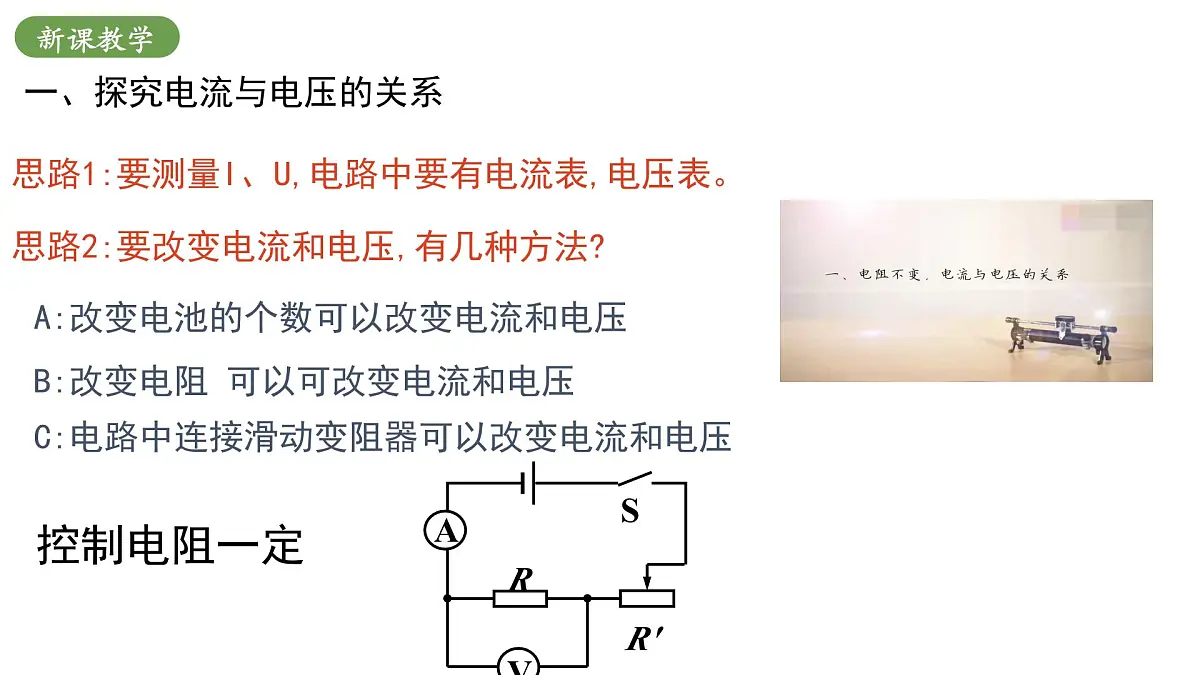

一、探究电流与电压的关系
思路1:要测量I、U,电路中要有电流表,电压表。
思路2:要改变电流和电压,有几种方法?
A:改变电池的个数可以改变电流和电压
B:改变电阻 可以可改变电流和电压
C:电路中连接滑动变阻器可以改变电流和电压

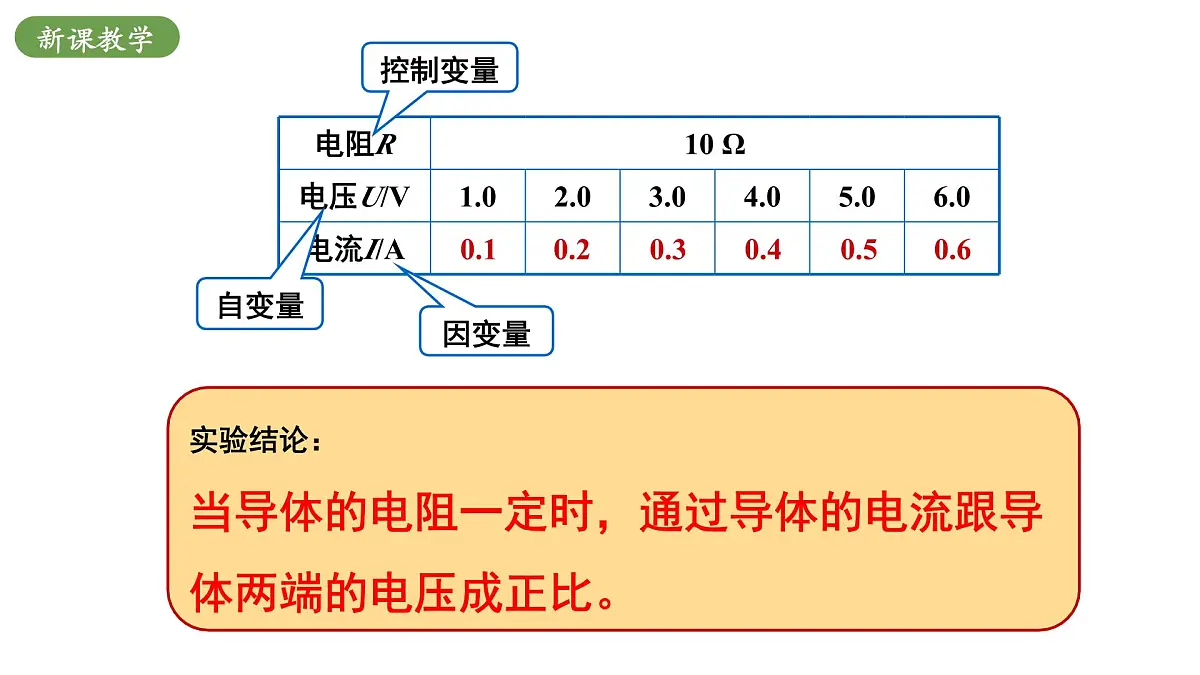

实验结论：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。

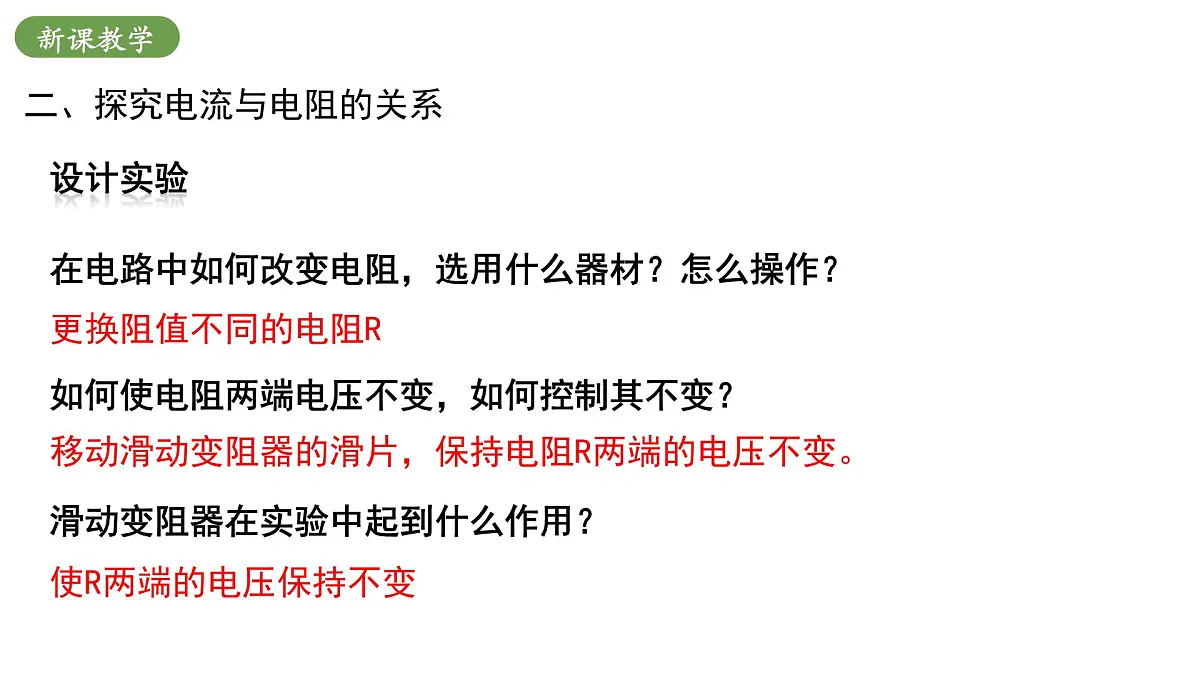

二、探究电流与电阻的关系
在电路中如何改变电阻，选用什么器材？怎么操作？　　如何使电阻两端电压不变，如何控制其不变？　　滑动变阻器在实验中起到什么作用？
使R两端的电压保持不变
移动滑动变阻器的滑片，保持电阻R两端的电压不变。
通过调节滑动变阻器来控制定值电阻两端的电压不变（如U=3V）。
分别将5Ω、10Ω、15Ω 的定值电阻连入电路中，调节滑动变阻器，使电压表示数保持不变（如U＝3V），分别读出电流表的示数，记录在下面的表格中。
实验结论：在电压不变的情况下，导体中的电流跟导体的电阻成反比。

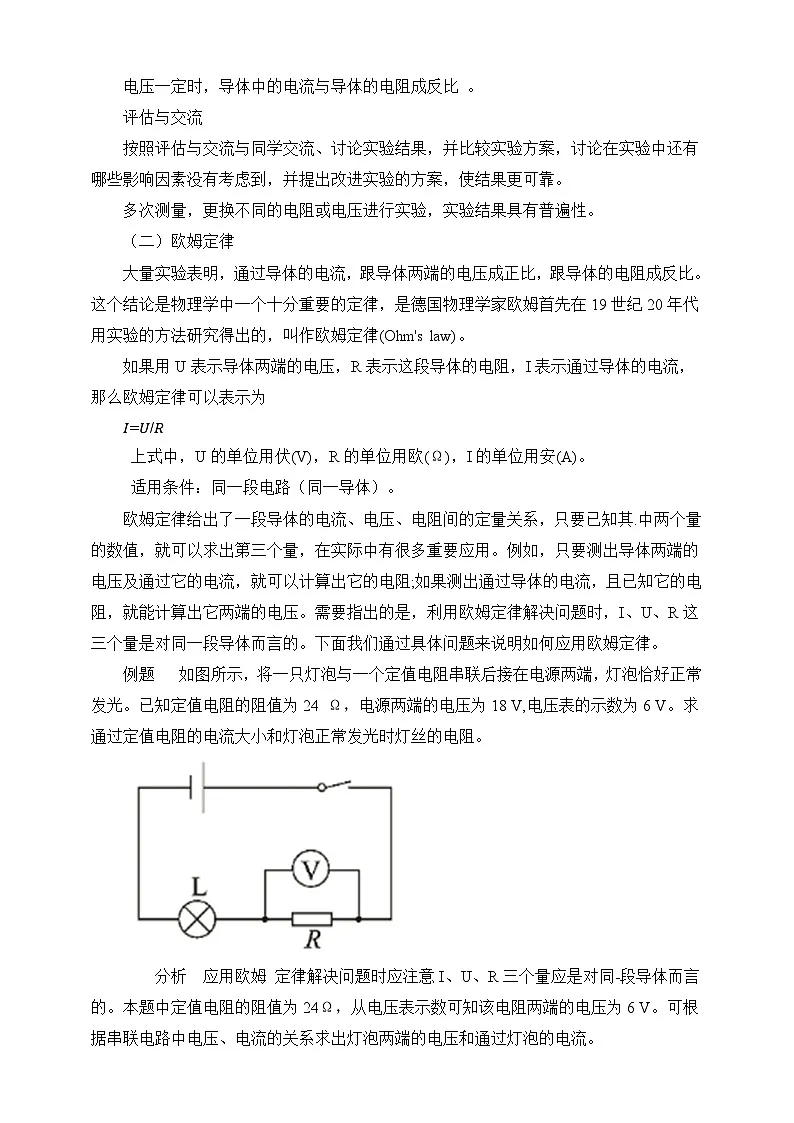

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
3.公式中使用国际单位（单位要统一）
电压U 的单位：V 电阻R 的单位：Ω 电流 I 的单位： A
欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
U=I R R=U/ I
说明:电流决定于导体两端的电压U和导体电阻R,并且:①R一定时，I跟U成正比; ②U一定时，I跟R成反比.
⑵变形公式 : U=IR
已知U和R,可以计算电流I.
已知I和R,可以计算电压U.
只说明:电压在数值上等于电流I与电阻R的乘积.不说明电压与电流和电阻成正比.
已知U和I,可以计算电阻R.
只说明:电阻在数值上等于电压U与电流I的比值.不说明电阻与电压成正比,与电流成反比.
（1）读题、审题（注意已知量的内容）；（2）根据题意画出电路图；（3）在图上标明已知量的符号、数值和未知量的符号； （4）选用物理公式进行计算（书写格式要完整，规范）。
用公式进行计算的一般步骤：
【例1】一辆汽车的车灯接在12V电源两端，灯丝电阻为30Ω，求通过灯丝的电流。
解析:根据题意画好电路图.在图上标明已知量的符号、数值和未知量的符号.
解:由题可知U＝12V，RL＝30Ω，
根据欧姆定律可求通过灯丝的电流
由欧姆定律我们看到，在电源不变的情况下，可以通过改变电路中的电阻来改变电流。
【例2】如图所示，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，求电阻R的阻值.
答：电阻R的阻值是20Ω。
解：电阻R两端的电压U＝6V，通过电阻R的电流I＝0.3A.
【例3】 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
提示：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。
【例4】甲、乙分别接入电压比是2∶1的电路中，已知它们的电阻比是2∶3，则通过它们的电流比是　(　　　)A.1∶1　 B.2∶1　 C.4∶3　 D.3∶1
　　据题意 U甲∶U乙= 2∶1 ；R甲∶R乙= 2∶3　　根据 　　解得： I甲∶I乙= 3∶1
　　注意：甲和乙电压与电阻的对应关系不要出现错误。
【例5】在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是____Ω，将元件甲接在电压为2V的电源两端，则流过元件甲的电流是____A，将乙接在电压为2.5V的电源两端，则流过元件乙的电流是____A，此时元件乙的电阻是____Ω.
R乙随着电压的增大逐渐减小，可能受温度影响
【例6】如图所示是新型节能应急台灯的电路示意图，台灯充好电后，使用时可通过调节滑动变阻器连入电路的阻值R改变灯泡的亮度.假定电源电压、灯泡电阻不变，则灯泡两端电压UL随R变化的图象是（ ）.
电阻一定时，导体中的电流与导体两端的电压成正比
电压一定时，导体中的电流与导体的电阻成反比
电流与电压和电阻的关系
1．关于电流跟电压和电阻的关系，下列说法正确的是（ ） 　A．导体的电阻越大，通过导体的电流越小 　B．导体的电阻越大，通过导体的电流越大 　C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大 　D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大
2．一条镍铬合金线的两端加上 4 V电压时，通过的电流是0.2 A，则它的电阻是____Ω。若合金线的两端电压增至16 V时，它的电阻是____Ω，这时若要用电流表测量它的电流，应选用量程为______ A的电流表。
20
3．关于欧姆定律，下列叙述中正确的是（ ）　　A．在相同电压下，导体的电流和电阻成反比　　B．对同一个导体，导体中的电流和电压成正比　　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比　　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
