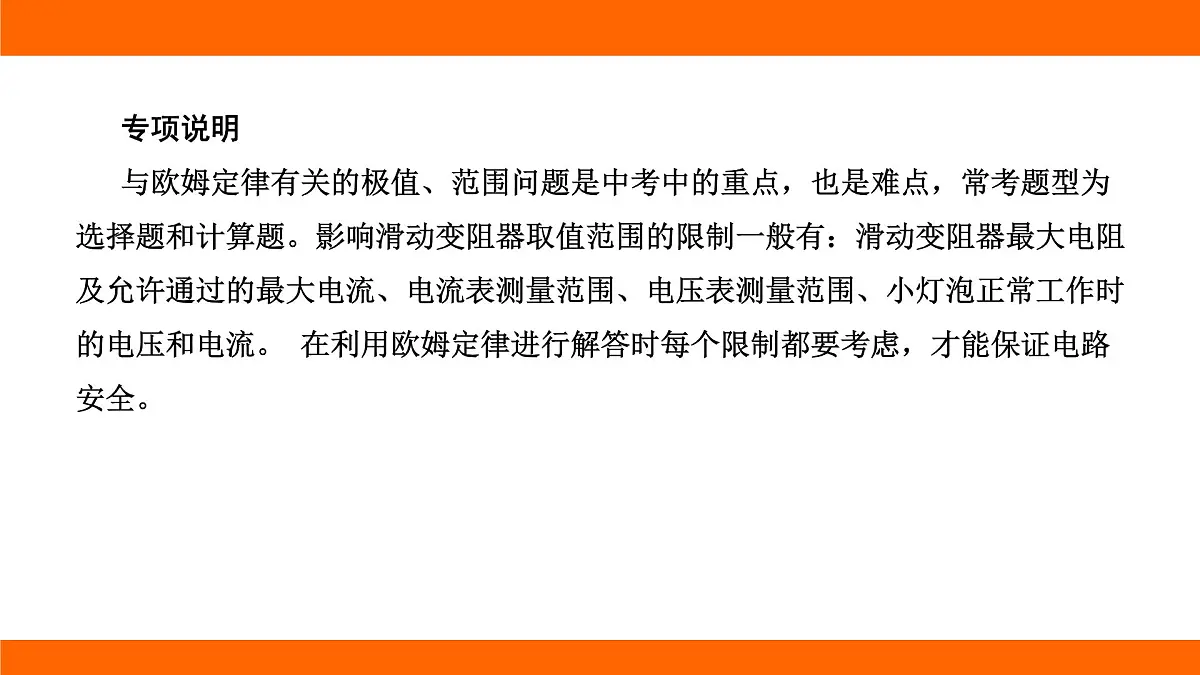

专项说明与欧姆定律有关的极值、范围问题是中考中的重点，也是难点，常考题型为选择题和计算题。影响滑动变阻器取值范围的限制一般有：滑动变阻器最大电阻及允许通过的最大电流、电流表测量范围、电压表测量范围、小灯泡正常工作时的电压和电流。 在利用欧姆定律进行解答时每个限制都要考虑，才能保证电路安全。

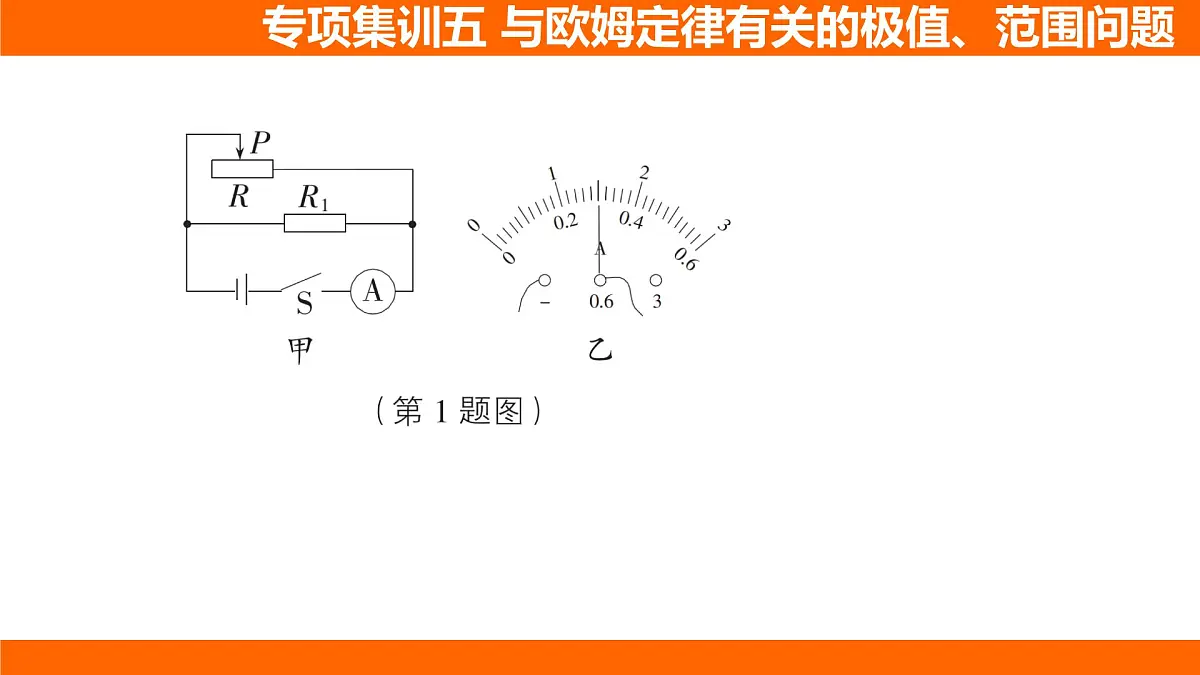

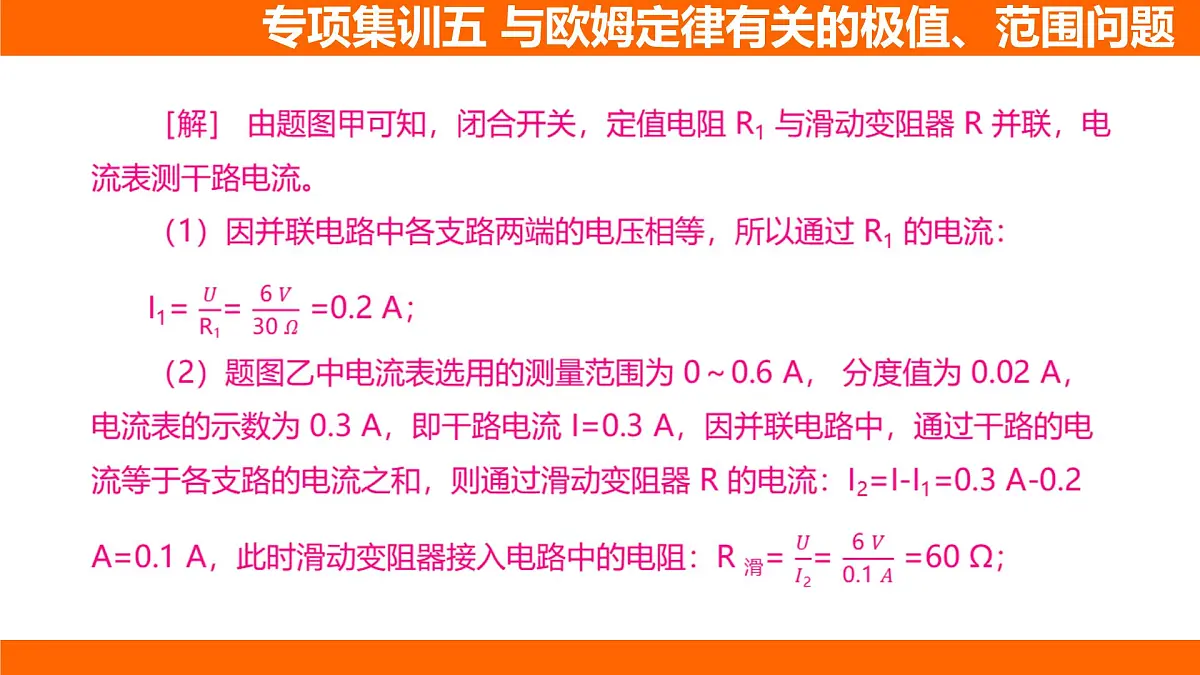

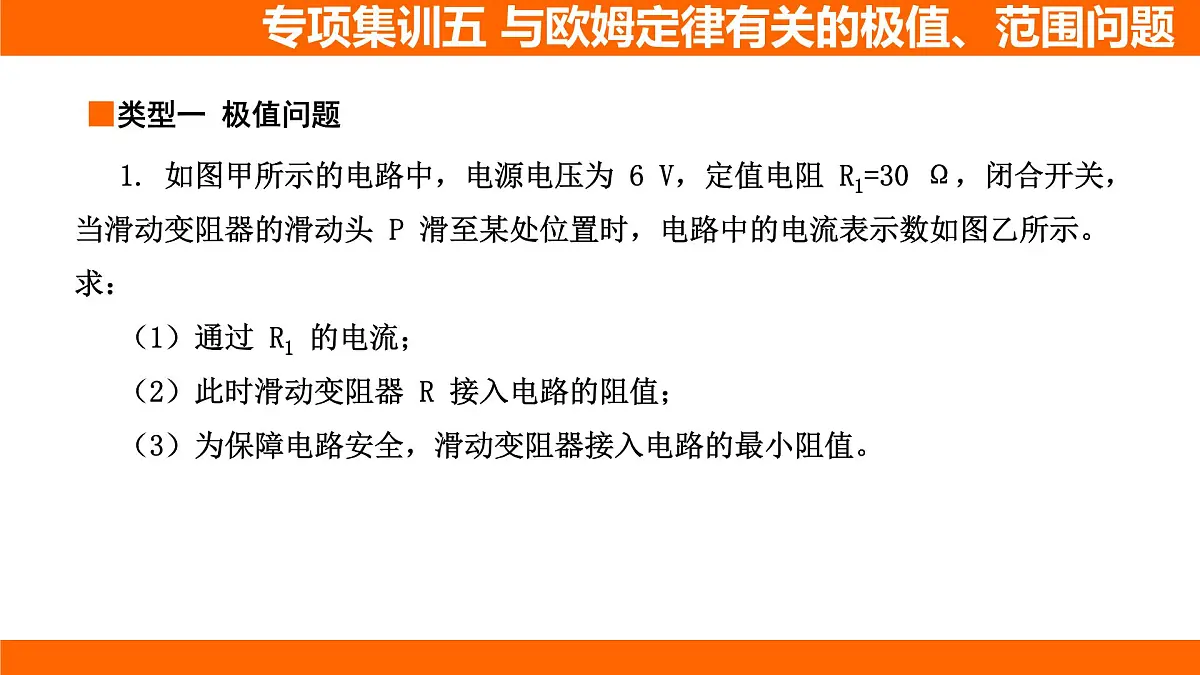

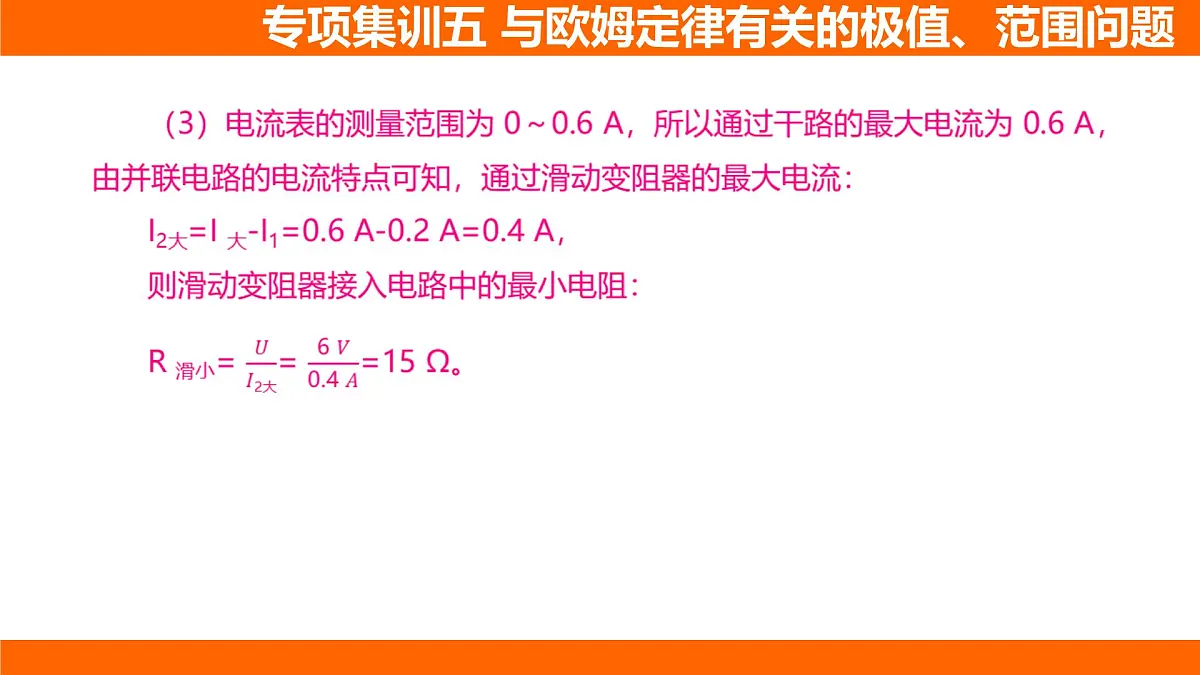

1. 如图甲所示的电路中，电源电压为 6 V，定值电阻 R1=30 Ω，闭合开关，当滑动变阻器的滑动头 P 滑至某处位置时，电路中的电流表示数如图乙所示。 求：（1）通过 R1 的电流；（2）此时滑动变阻器 R 接入电路的阻值；（3）为保障电路安全，滑动变阻器接入电路的最小阻值。
专项集训五 与欧姆定律有关的极值、范围问题

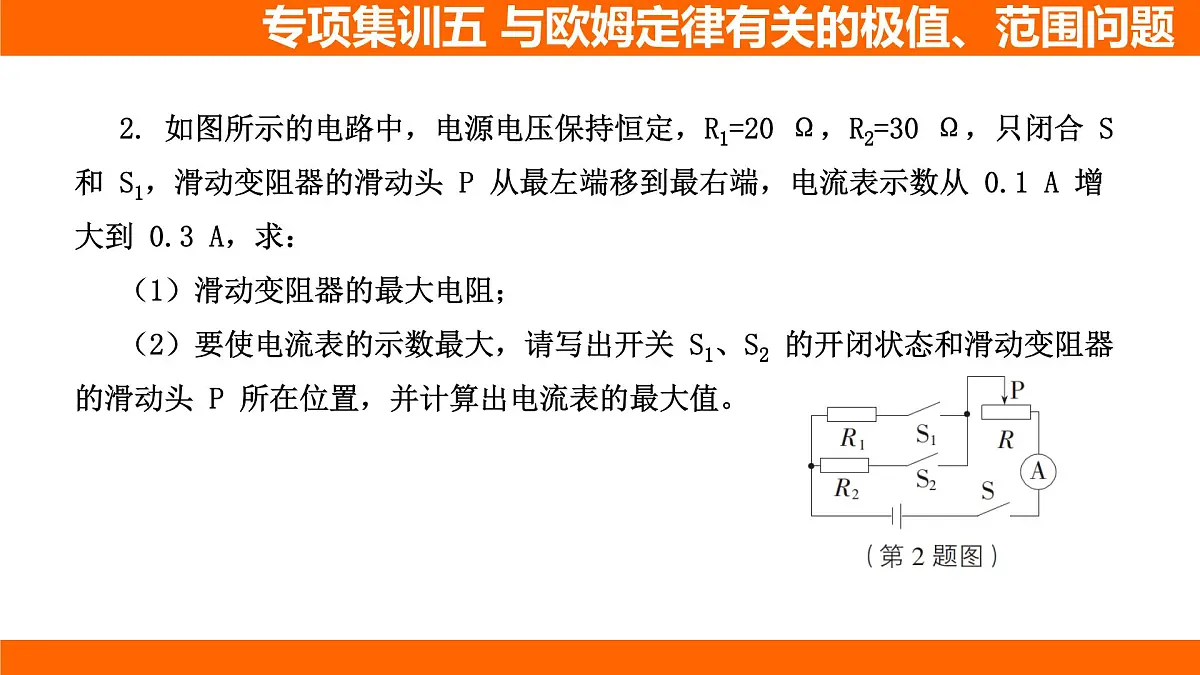

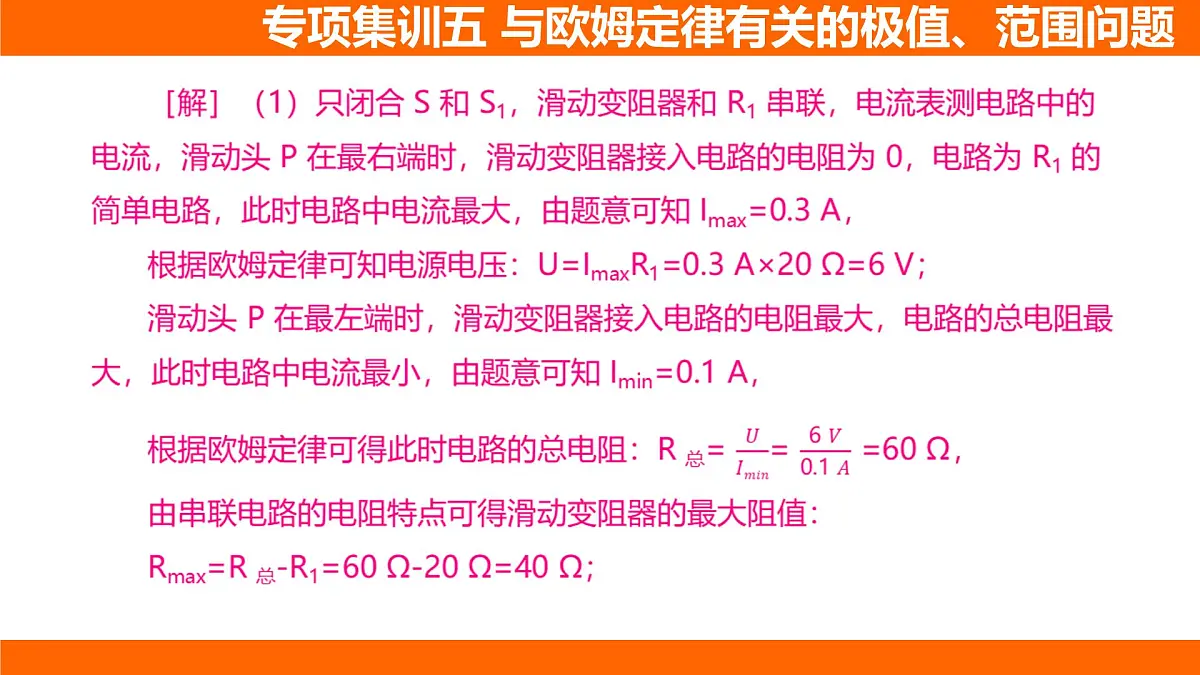

2. 如图所示的电路中，电源电压保持恒定，R1=20 Ω，R2=30 Ω，只闭合 S 和 S1，滑动变阻器的滑动头 P 从最左端移到最右端，电流表示数从 0.1 A 增大到 0.3 A，求：（1）滑动变阻器的最大电阻；（2）要使电流表的示数最大，请写出开关 S1、S2 的开闭状态和滑动变阻器的滑动头 P 所在位置，并计算出电流表的最大值。
3.在如图所示的电路中，电源电压为 16 V 不变，滑动变阻器 R2 上标有“27 Ω 2 A”的字样，闭合开关 S 后，电流表的示数为 1 A，电压表的示数为 5 V，求：（1）电路中的最小电流；（2）在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器 R2 连入电路的阻值范围。
■类型二 安全范围问题
4. 如图所示电路，电源电压恒定不变，R1 为15 Ω 的定值电阻，电流表量程为“0～0.6 A”，R2 为滑动变阻器，铭牌上标有“50 Ω 2 A”字样；当开关 S 闭合、S1 断开时，电流表示数为 0.4 A。 求：（1）电源电压；（2）为保证电路安全，当开关 S、S1 均闭合时，电流表的示数变化范围。
