初中物理北师大版（2024）九年级全册（2024）第五节 测量导体的电阻授课课件ppt

这是一份初中物理北师大版（2024）九年级全册（2024）第五节 测量导体的电阻授课课件ppt，共20页。PPT课件主要包含了CONTENTS，物理观念，科学思维，科学探究，科学态度与责任，如何测电阻，绘制电路图并连接电路，实验步骤，特殊法测电阻，双伏法测电阻等内容，欢迎下载使用。
素养目标新知导入新课教学课堂小结课堂练习

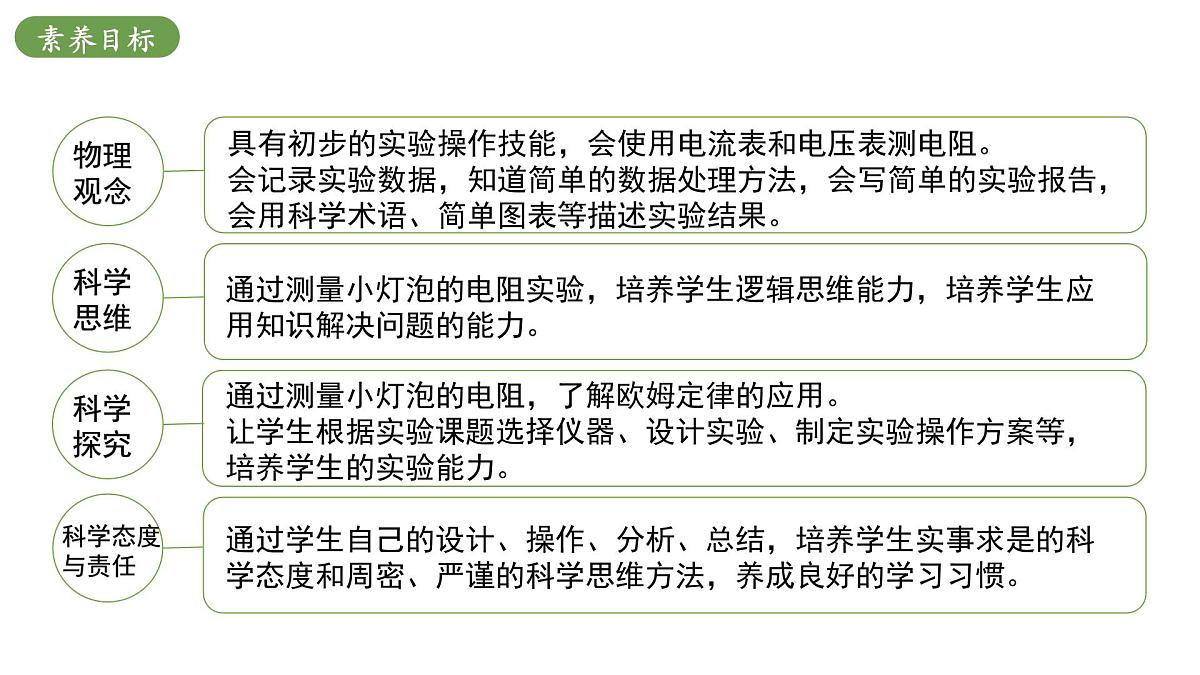

具有初步的实验操作技能，会使用电流表和电压表测电阻。会记录实验数据，知道简单的数据处理方法，会写简单的实验报告，会用科学术语、简单图表等描述实验结果。
通过测量小灯泡的电阻实验，培养学生逻辑思维能力，培养学生应用知识解决问题的能力。
通过测量小灯泡的电阻，了解欧姆定律的应用。让学生根据实验课题选择仪器、设计实验、制定实验操作方案等，培养学生的实验能力。
通过学生自己的设计、操作、分析、总结，培养学生实事求是的科学态度和周密、严谨的科学思维方法，养成良好的学习习惯。

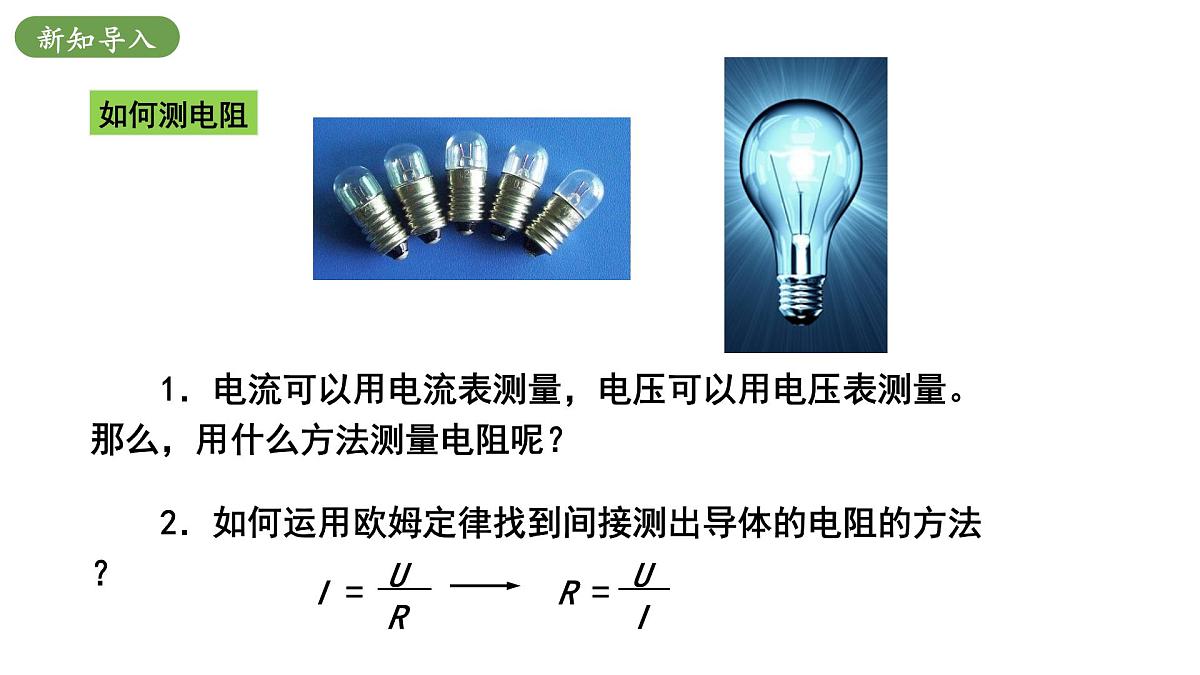

　　1．电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？
　　2．如何运用欧姆定律找到间接测出导体的电阻的方法？

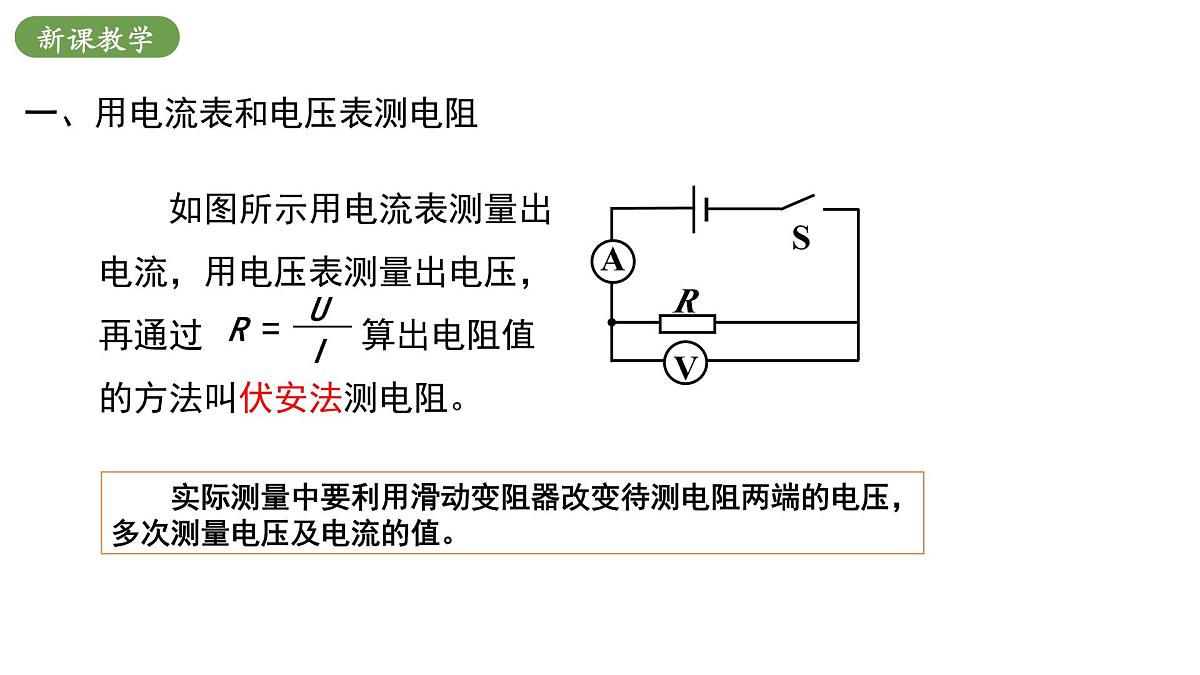

一、用电流表和电压表测电阻
如图所示用电流表测量出电流，用电压表测量出电压，再通过 算出电阻值的方法叫伏安法测电阻。
实际测量中要利用滑动变阻器改变待测电阻两端的电压，多次测量电压及电流的值。

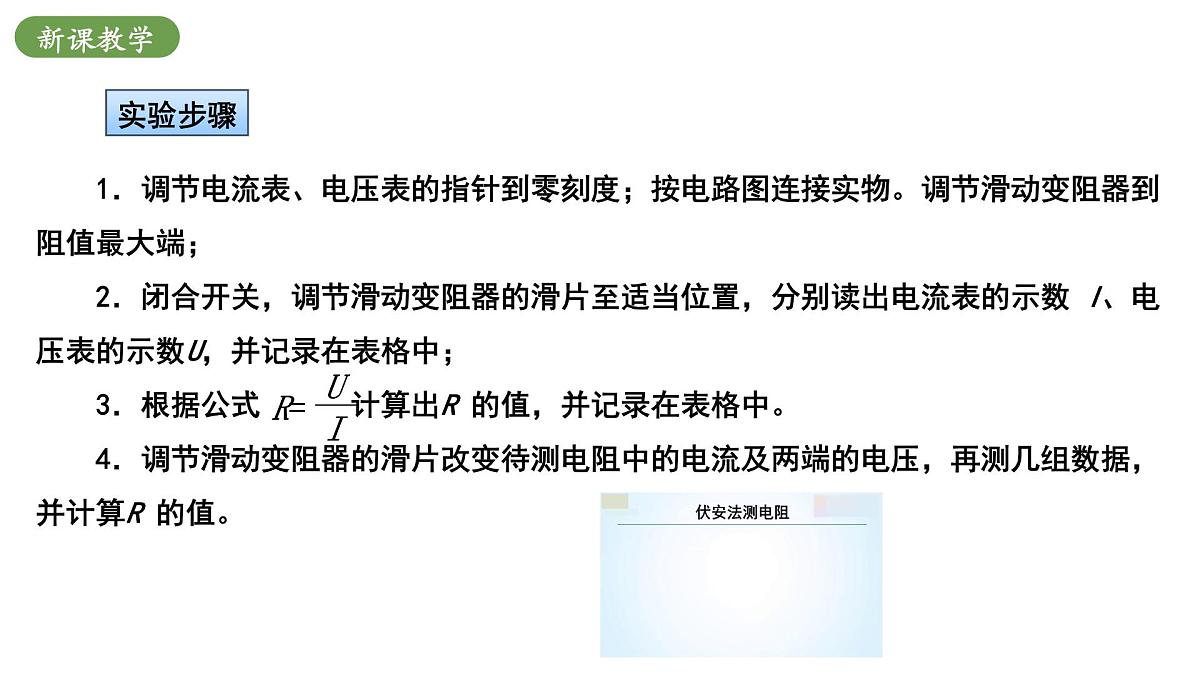

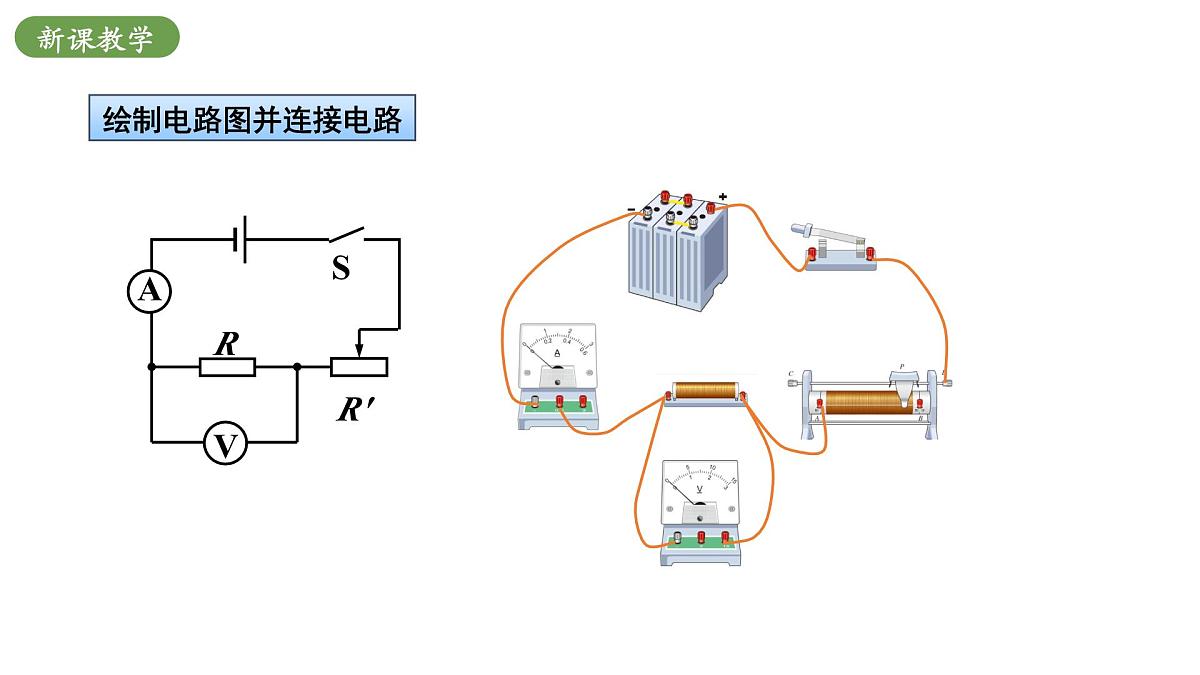

　　1．调节电流表、电压表的指针到零刻度；按电路图连接实物。调节滑动变阻器到阻值最大端；　　2．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I、电压表的示数U，并记录在表格中；　　3．根据公式 计算出R 的值，并记录在表格中。 　　4．调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值。

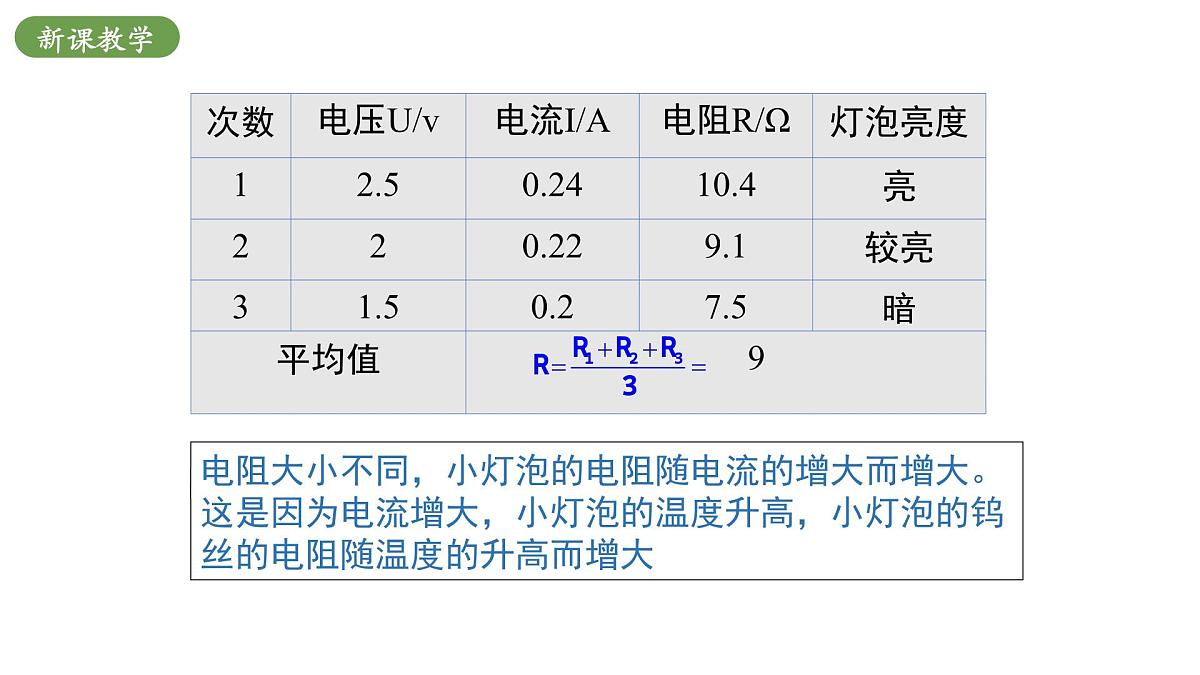

电阻大小不同，小灯泡的电阻随电流的增大而增大。这是因为电流增大，小灯泡的温度升高，小灯泡的钨丝的电阻随温度的升高而增大
测量时间过长，灯丝温度升高，导致电阻变大，不是测量误差。
现象：电阻随电压升高而增大。
由于电流的热效应，灯泡亮度变化（说明灯丝温度变化），导致灯泡的电阻发生变化。
在做计算题时，灯泡电阻的变化可以忽略.
将电压表V1并联接在Rx两端，测出电阻Rx两端的电压U1，将电压表V2并联接在R0两端，测出电阻R0两端的电压U2.
先闭合S1，断开S2，测出通过R0的电流I0；再断开S1，闭合S2，测出通过Rx的电流Ix.
闭合开关S1和S2，记下电压表示数U1；断开开关S2，闭合开关S1，记下电压表示数U2.
将电流表A1接在电阻Rx所在支路，测出通过Rx的电流Ix；将电流表A2接在电阻R0所在支路，测出通过R0的电流I0.
将开关S接在a点，读出电流表的示数为I，将开关S接在b点，调节电阻箱，使电流表的示数仍为I，读出电阻箱的示数R.
　　1.小英按图甲所示的电路图连接实验电路，测量电阻R 的阻值。闭合开关 S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为 A，电阻R的阻值为 Ω。
解析：当灯两端电压越大，灯丝电阻越大。原因：当灯两端电压越大，灯丝温度升高。
　　2 某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。
