初中物理北师大版（2024）九年级全册（2024）第十二章 欧姆定律第三节 变阻器课文内容ppt课件

这是一份初中物理北师大版（2024）九年级全册（2024）第十二章 欧姆定律第三节 变阻器课文内容ppt课件，共20页。PPT课件主要包含了CONTENTS，如何改变电流，影响电阻大小因素，如何改变电阻，变阻器，滑动变阻器，3元件符号，2结构示意图，D接入电路，B接入电路等内容，欢迎下载使用。
素养目标新知导入新课教学课堂小结课堂练习
了解变阻器的构造、在电路中的符号，理解变阻器的工作原理。通过探究怎样用变阻器改变灯泡的亮度，知道正确使用变阻器的方法。
通过探究滑动变阻器的使用方法，培养学生的概括、归纳能力。
通过理解滑动变阻器的设计、制作过程，了解科学发明创造、科技革新的过程。
激发学生运用所学知识解释变阻器改变电阻的原理，培养学生的创新能力。

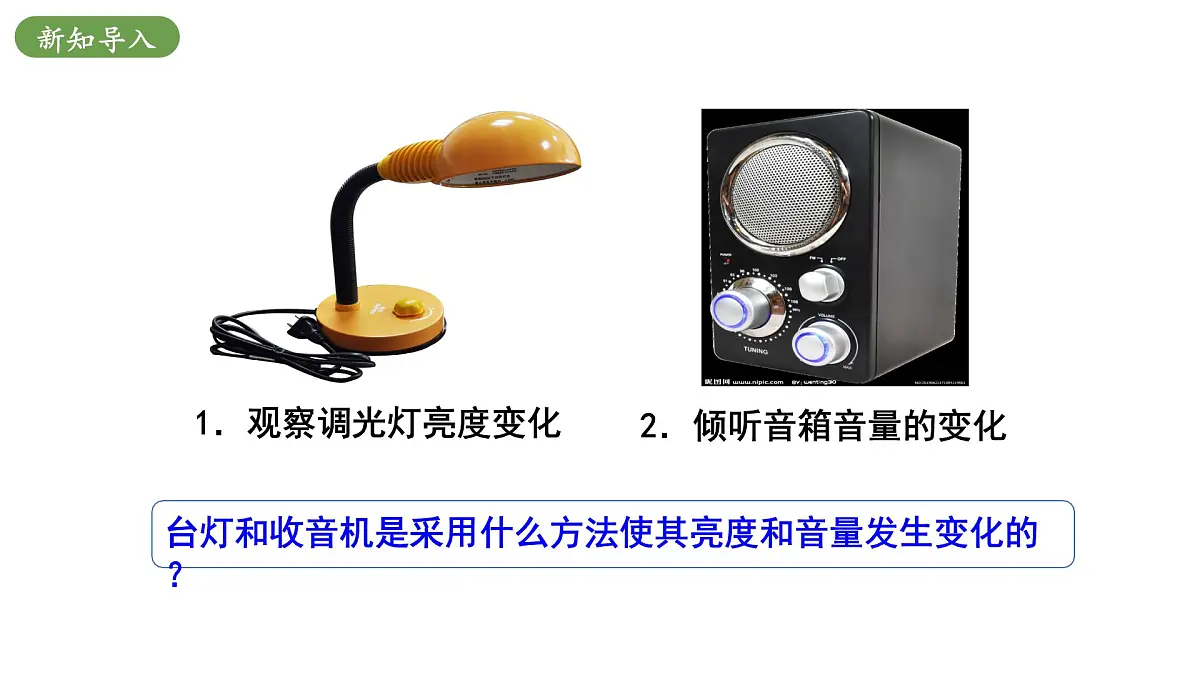

1．观察调光灯亮度变化
2．倾听音箱音量的变化
台灯和收音机是采用什么方法使其亮度和音量发生变化的？

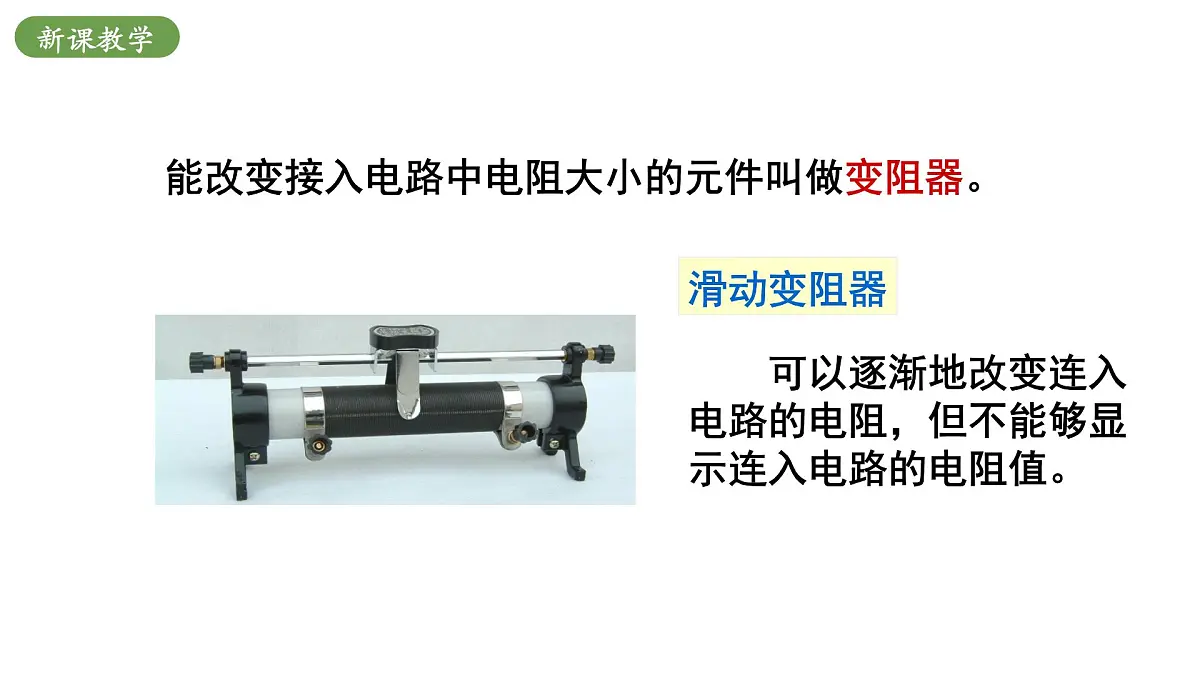

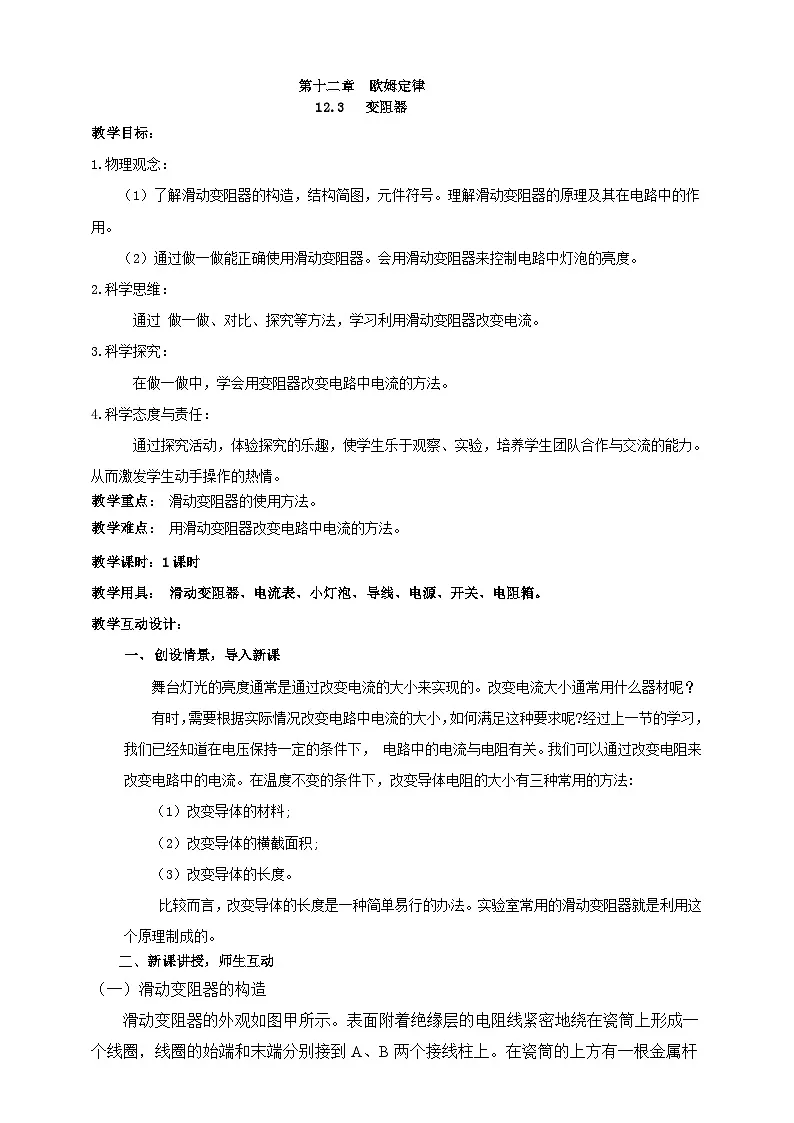

能改变接入电路中电阻大小的元件叫做变阻器。
可以逐渐地改变连入电路的电阻，但不能够显示连入电路的电阻值。

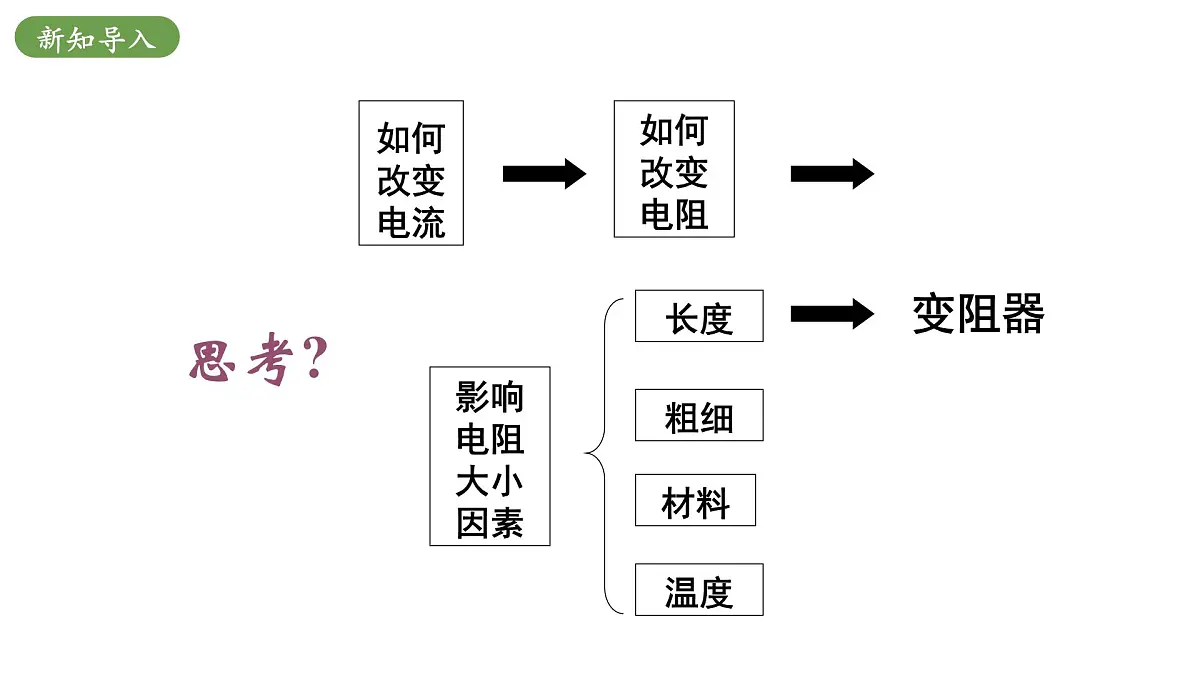

1.工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。

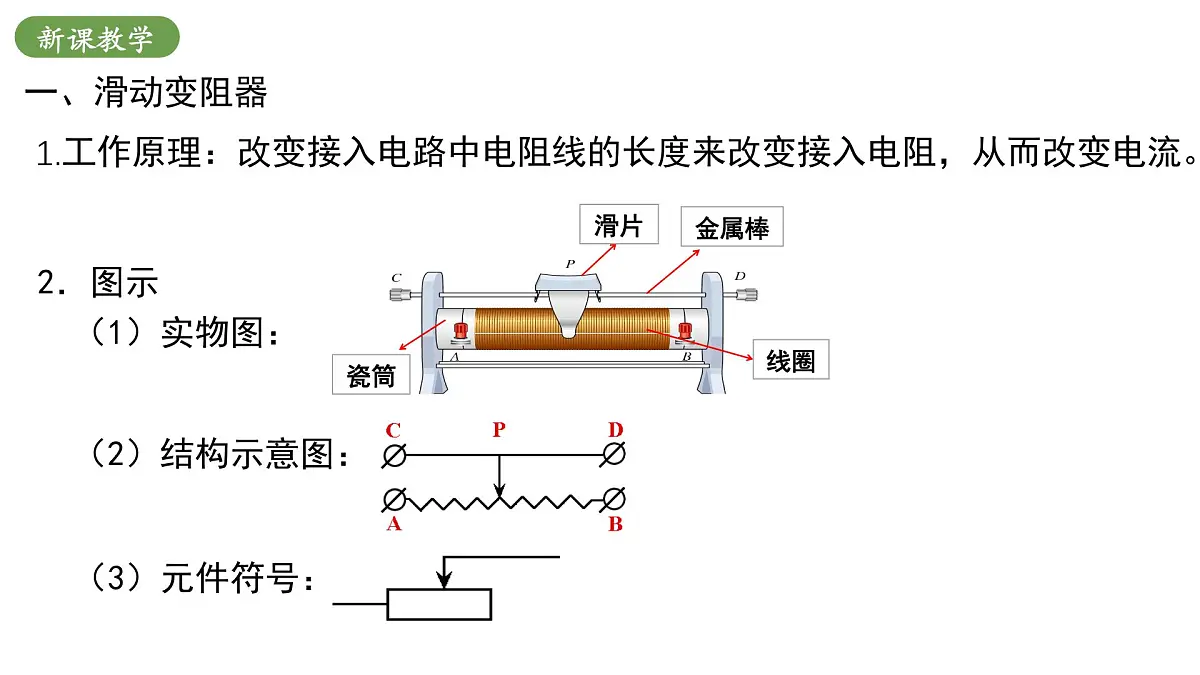

2．图示 （1）实物图：
变阻器的最大阻值是20Ω，允许通过的最大电流是2A。(否则会烧坏变阻器)

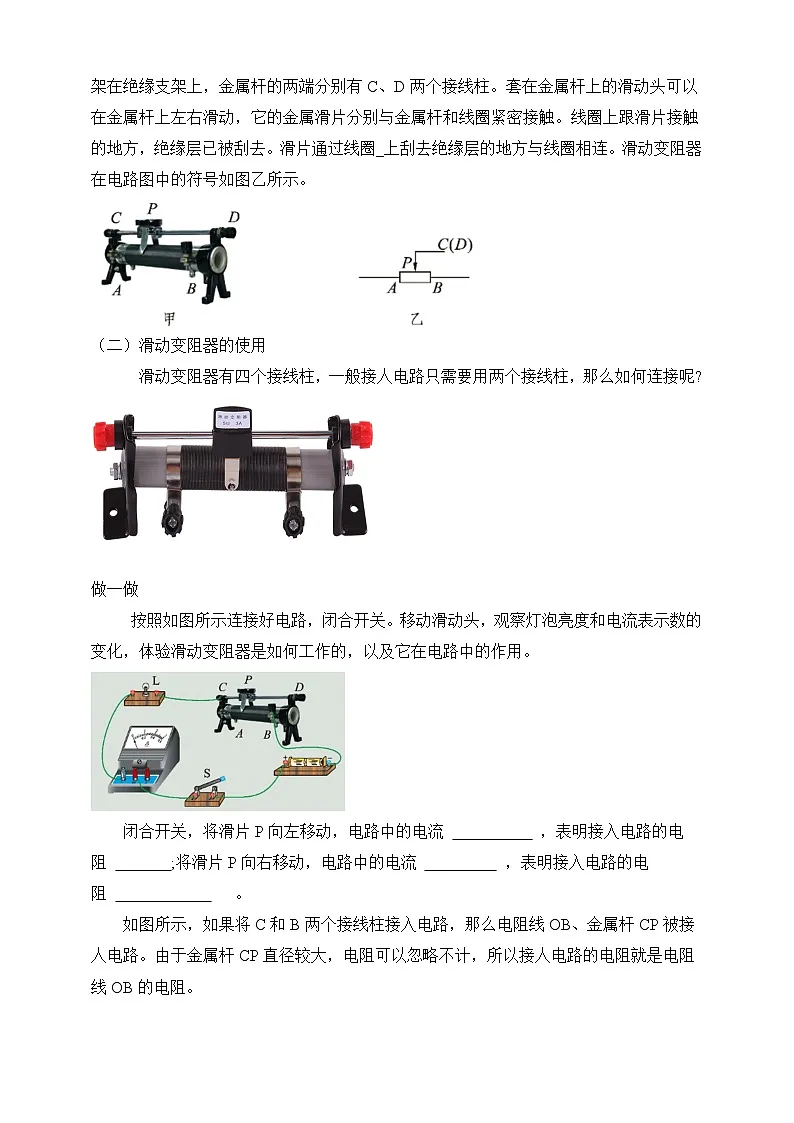

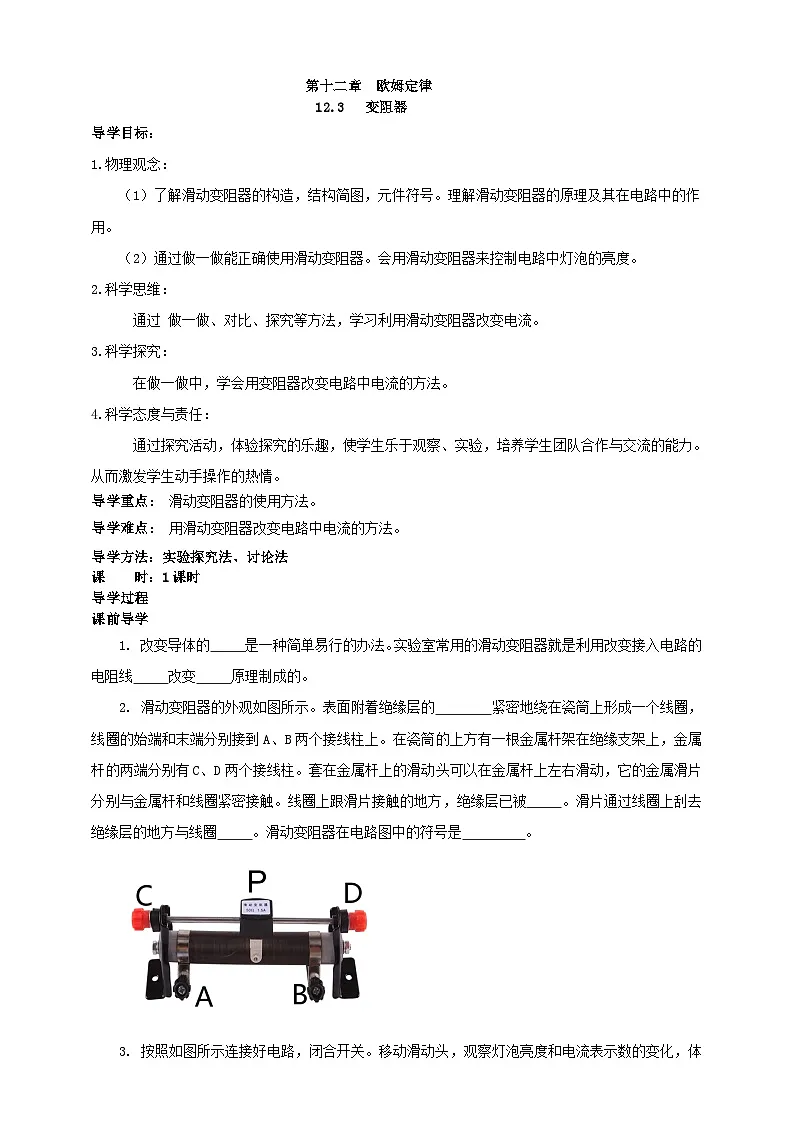

（1）观察滑动变阻器的结构
3．练习使用滑动变阻器
铭牌上标有什么？其含义是什么？“20Ω 1.5A”是什么意思？

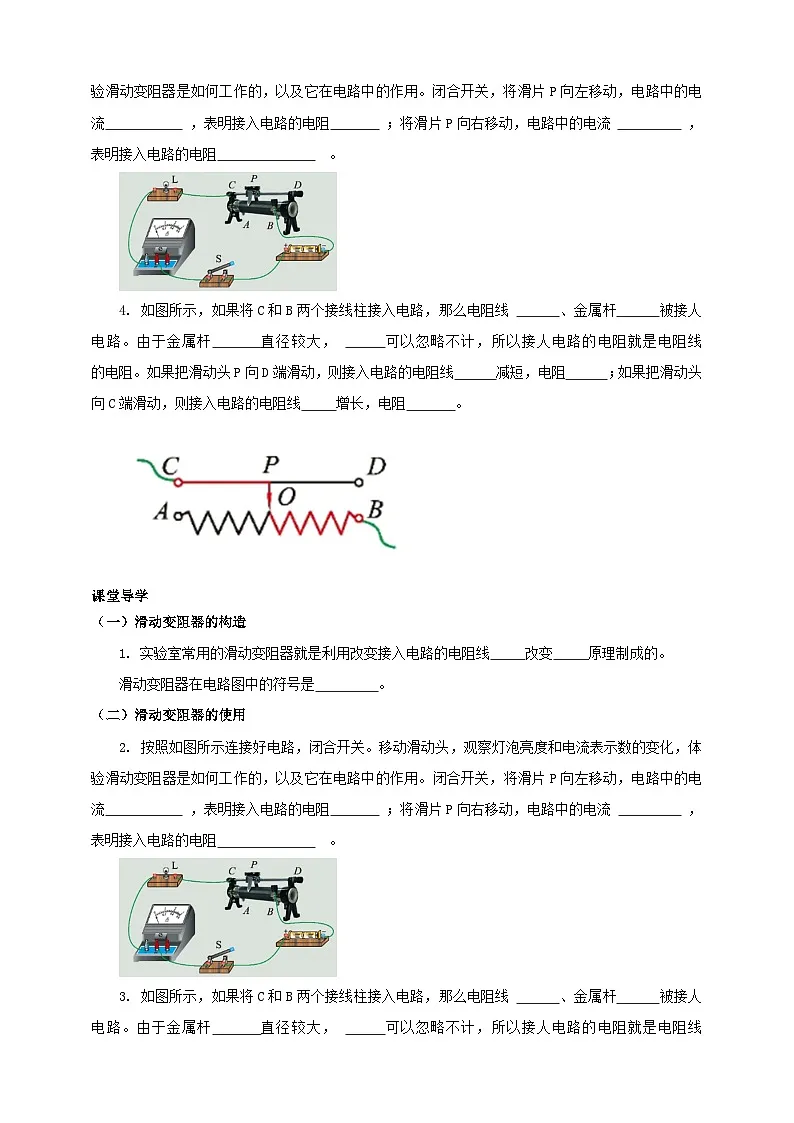

（2）滑动变阻器的使用：　①要串联在电路中 ②采用“一上一下”两接线柱法接入电路 (主要看下：向着下面的那个接线柱滑动电阻变小，远离下面 的那个接线柱滑动电阻变大) ③使用前应将滑片放在阻值最大位置

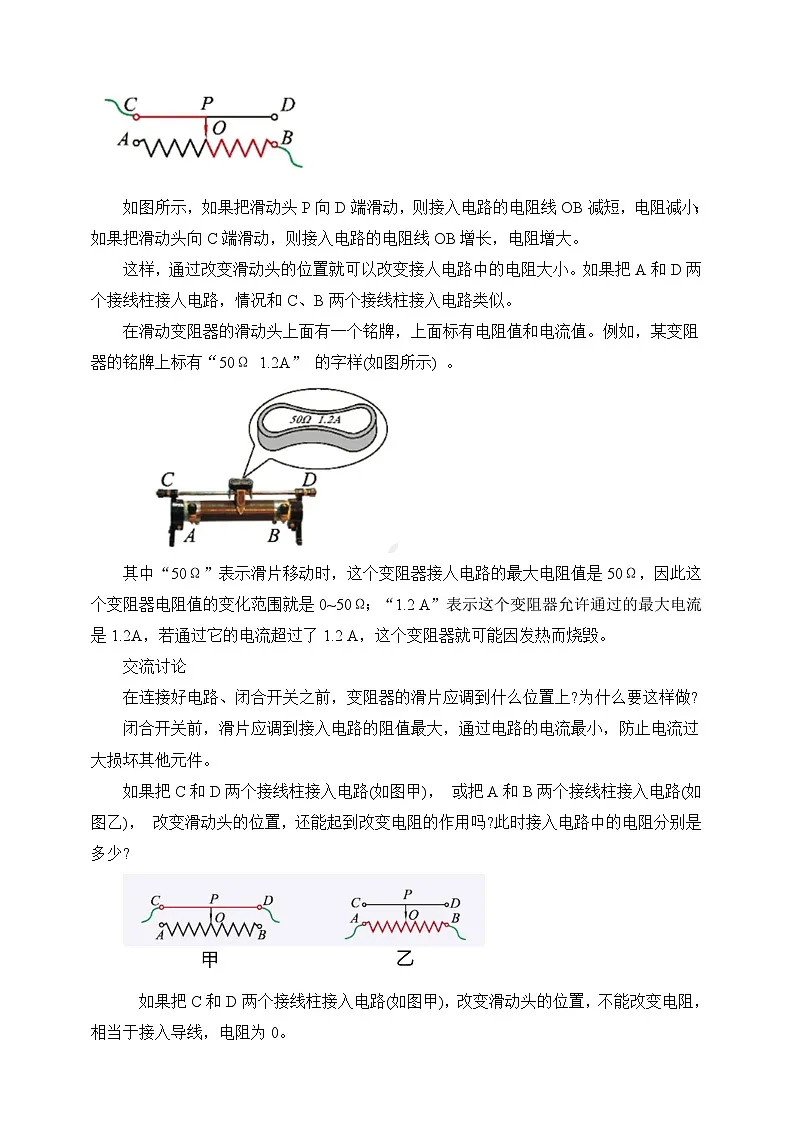

相当于导线，电阻不变且最小
相当于定值电阻，电阻不变且最大
接入电路的有效电阻丝为AP
向右移动滑动变阻器电阻将？
接入电路的有效电阻丝为BP
实验1：用滑动变阻器改变小灯泡的亮度
1.电位器：有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。
变阻器在生产和生活中的应用实例
能够准确表示连入电路的电阻值，但不能连续改变电阻值。
构造：瓷筒、线圈、滑片、金属棒、接线柱等
优、缺点：能够连续改变接入电路的电阻， 但不能显示接入电路的阻值大小
原理：通过改变接入电路中的电阻丝长度来改变电阻
作用：改变电路中的电流和部分电路两端的电压；保护电路
1.如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是(　　)
2.常用的变阻器有两种:滑动变阻器和电阻箱,下列说法中正确的是(　　)A.电阻箱能逐渐改变它连入电路的电阻,但不能表示出它连入的阻值B.滑动变阻器能够表示出它连入电路时其滑片处在不同位置时的阻值C.电阻箱能够表示出它连入电路时的阻值D.这两种变阻器规定有最大阻值,但对于通过它们的电流却没有任何限制
