音响和台灯是通过什么方法来调节音量和亮度的呢？

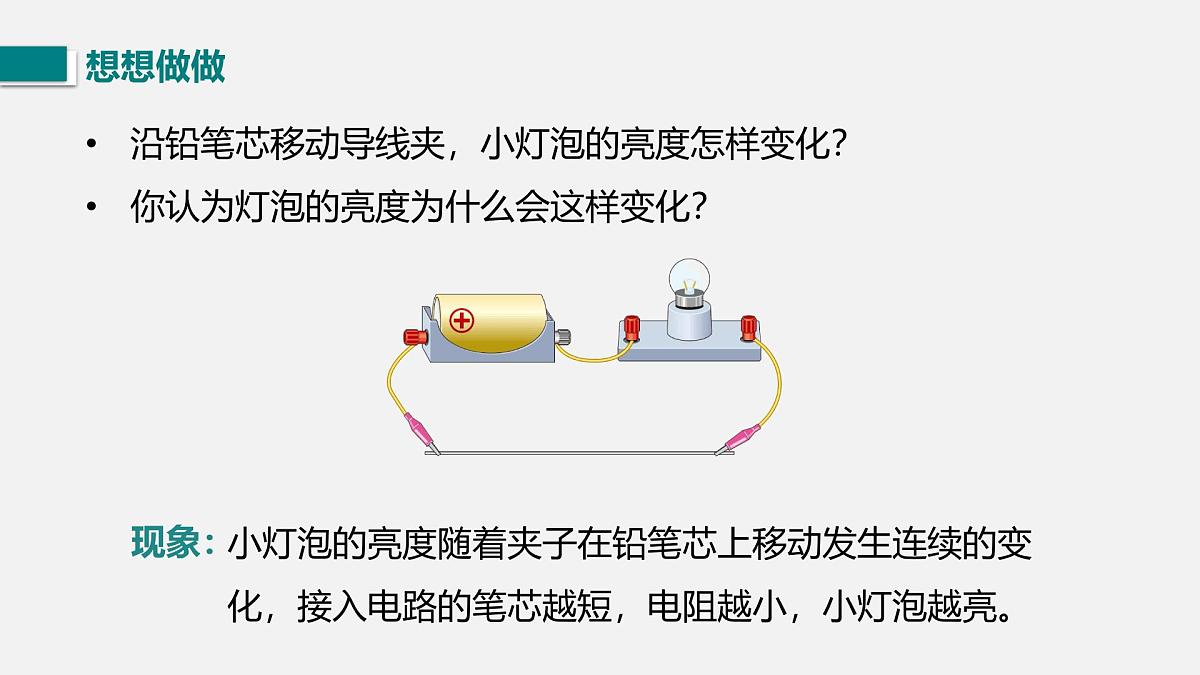

沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？

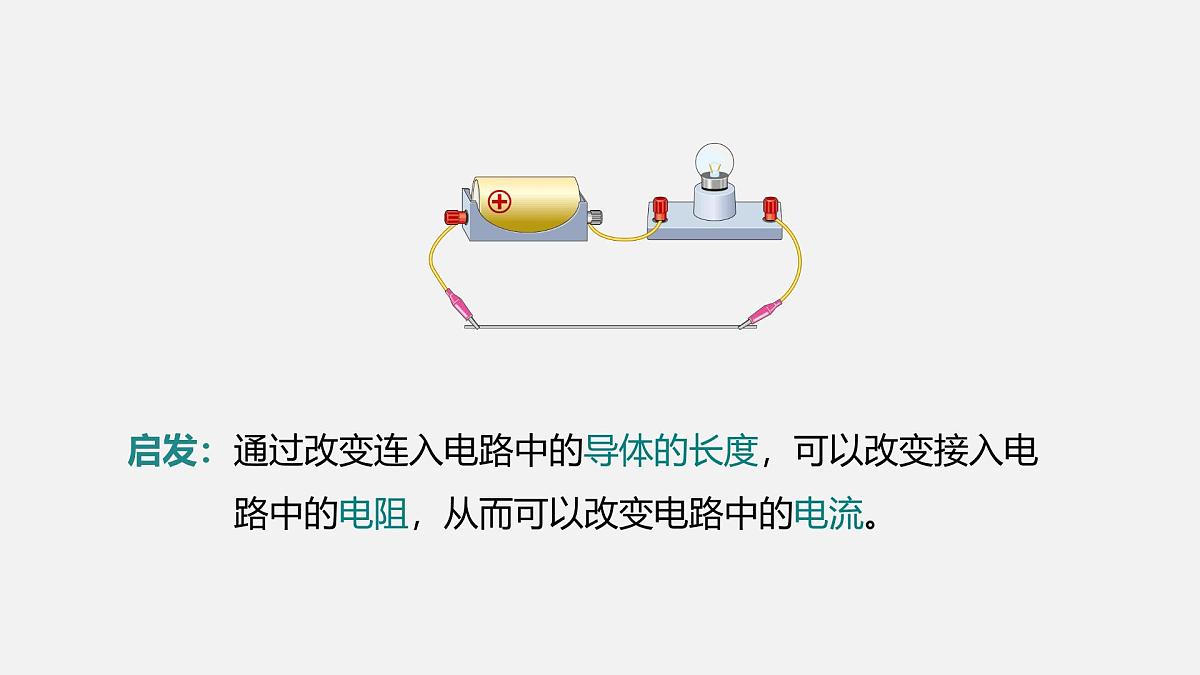

通过改变连入电路中的导体的长度，可以改变接入电路中的电阻，从而可以改变电路中的电流。

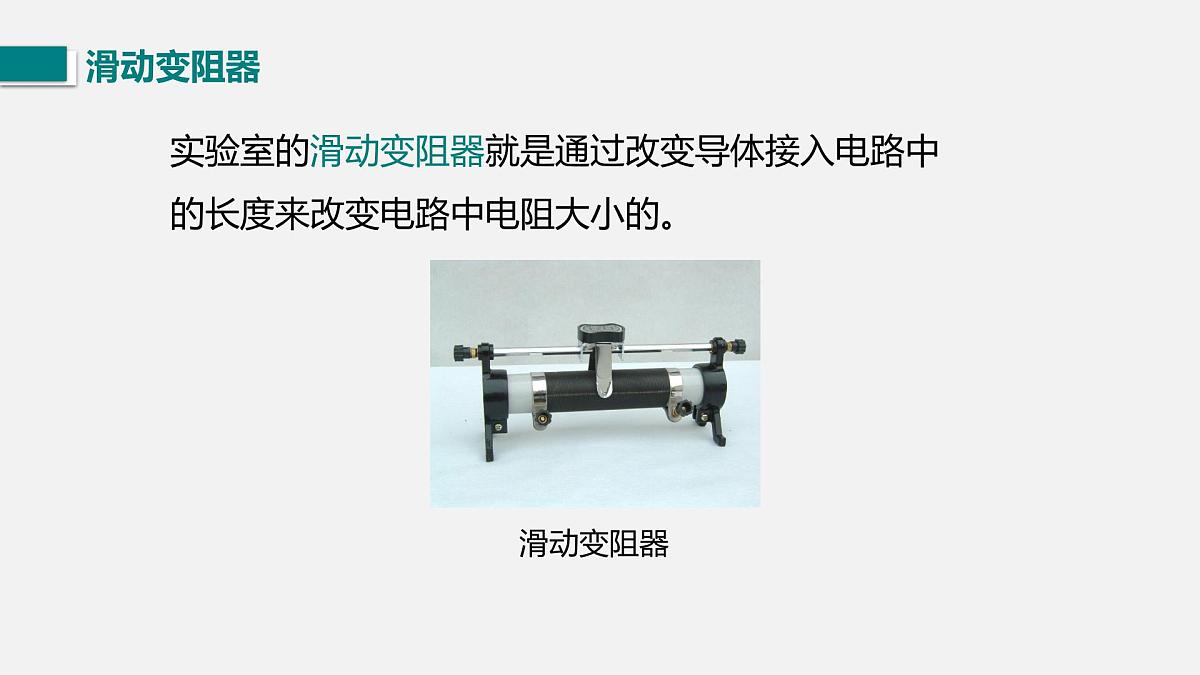

实验室的滑动变阻器就是通过改变导体接入电路中的长度来改变电路中电阻大小的。

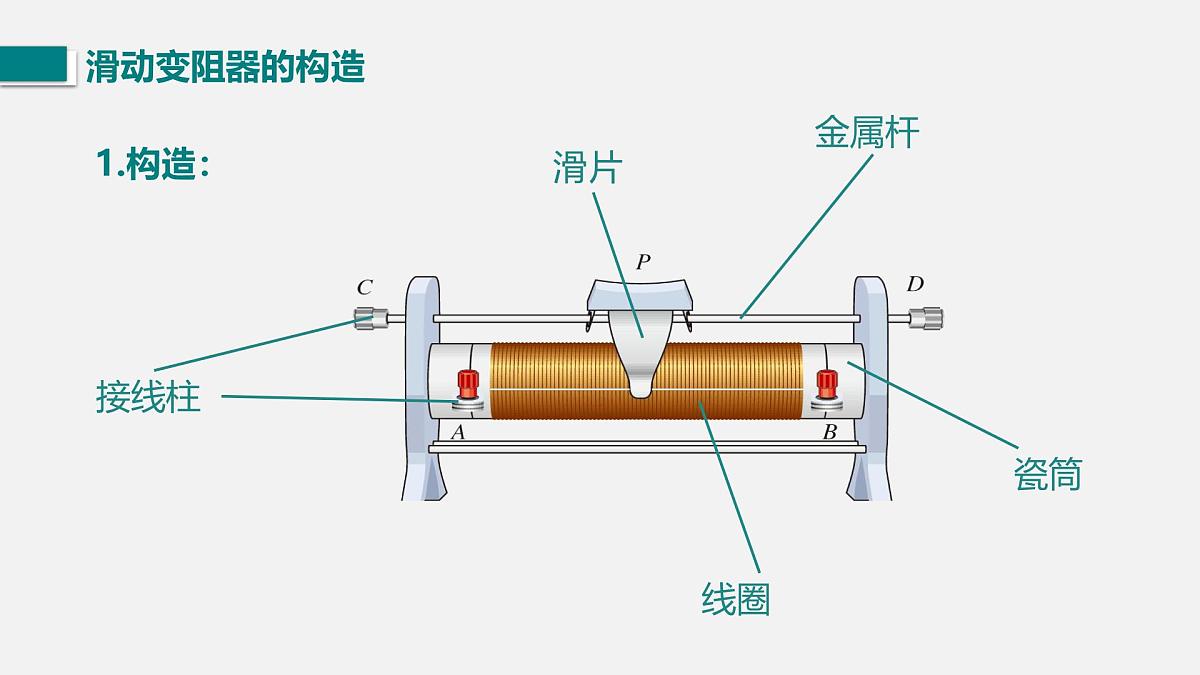

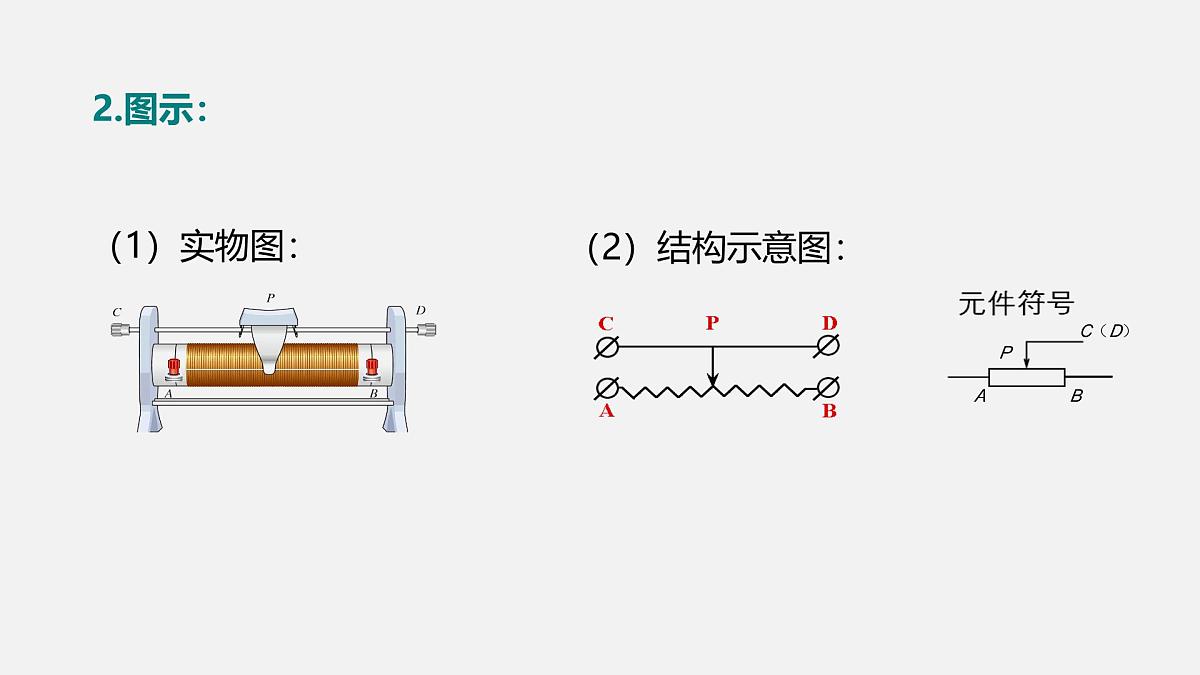

应串联在电路中，接入两个接线柱，A、B 中一个，C、D 中一个，即要“一上一下”。
实验：用滑动变阻器改变小灯泡的亮度
想一想：连通电路前应将滑片放到什么位置上？
变阻器通常标有最大电阻和允许通过的最大电流，使用时要根据需要进行选择，不能使通过的电流超过最大值，否则会烧坏变阻器。通常在使用前应将电阻调节到最大。
动画演示：用滑动变阻器改变小灯泡的亮度
演示：练习使用滑动变阻器
铭牌上标有什么？其含义是什么？“100Ω 0.5A”是什么意思？
变阻器的最大阻值是100Ω，允许通过的最大电流是0.5A。
如图甲、乙、丙分别表示三个滑动变阻器使用时的连接方法，当滑片P都向右移动时，滑动变阻器电阻值改变的情况分别是甲_______，乙_______，丙______。( 均选填“变大”“变小”或“不变")
电阻箱：能表示出阻值的变阻器。
读数方法：将各旋钮对应指示点的示数乘面板上标记的倍数，再将它们相加
连接方式：“一上一下”串联在电路中
工作原理：改变连接在电路中的导体长度
作用：改变电路中电阻、电流、电压且保护电路
1．下列关于滑动变阻器的说法，正确的是(　　 )A．滑动变阻器是靠改变导体的横截面积来改变导体电阻的B．滑动变阻器是靠改变导体的材料来改变导体电阻的C．因为导体的电阻与导体的材料、长度、横截面积有关，所以滑 动变阻器是靠改变其中任一因素来改变导体电阻的D．滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的
2．如图所示,向右移动滑片时，电阻的变化效果相同的是(　　) A．甲和乙 B．甲和丙 C．甲和丁 D．乙和丁
