初中物理第十五章 电流和电路第5节 串、并联电路中电流的规律说课课件ppt

这是一份初中物理第十五章 电流和电路第5节 串、并联电路中电流的规律说课课件ppt，共18页。PPT课件主要包含了学习目标，知识回顾提出问题，新知探究，实验思路，设计电路图，实验过程，测量A点电流，测量B点电流，测量C点电流，实验记录表格等内容，欢迎下载使用。
2. 在探究并联电路的电流规律的过程中，体验科学探究的步骤、方法和态度。
1. 会正确使用电流表测量并联电路中的电流。
3. 会运用并联电路的电流规律解决简单的问题。
A B C

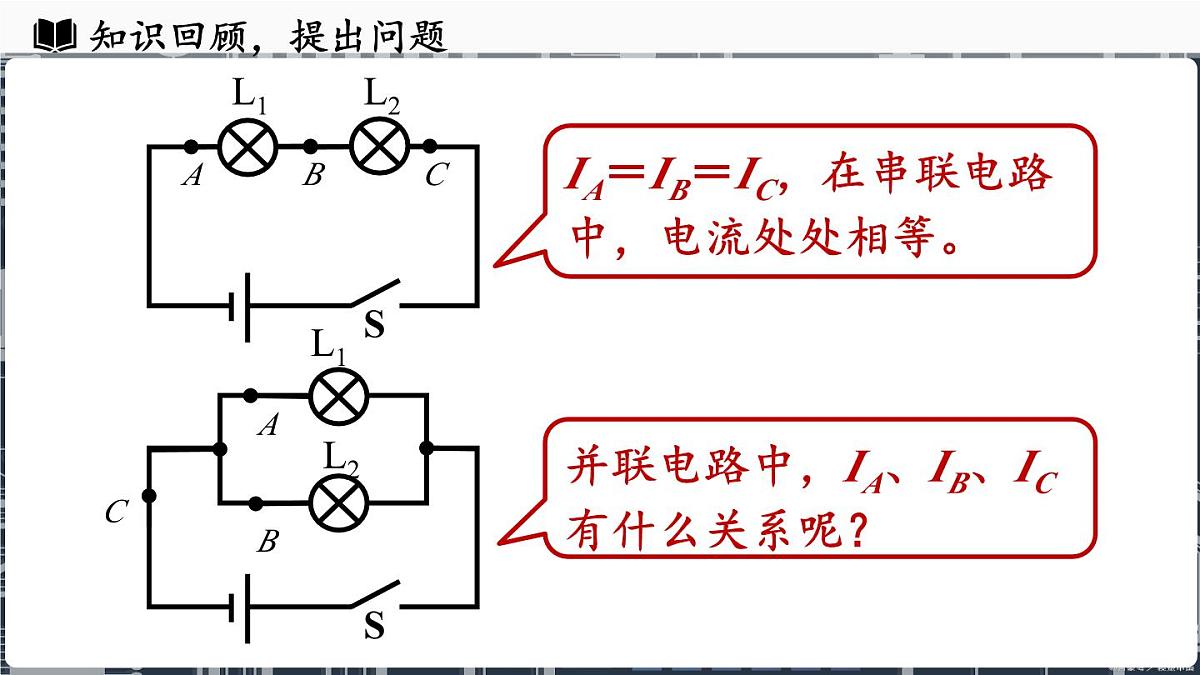

IA＝IB＝IC，在串联电路中，电流处处相等。
并联电路中，IA、IB、IC有什么关系呢？

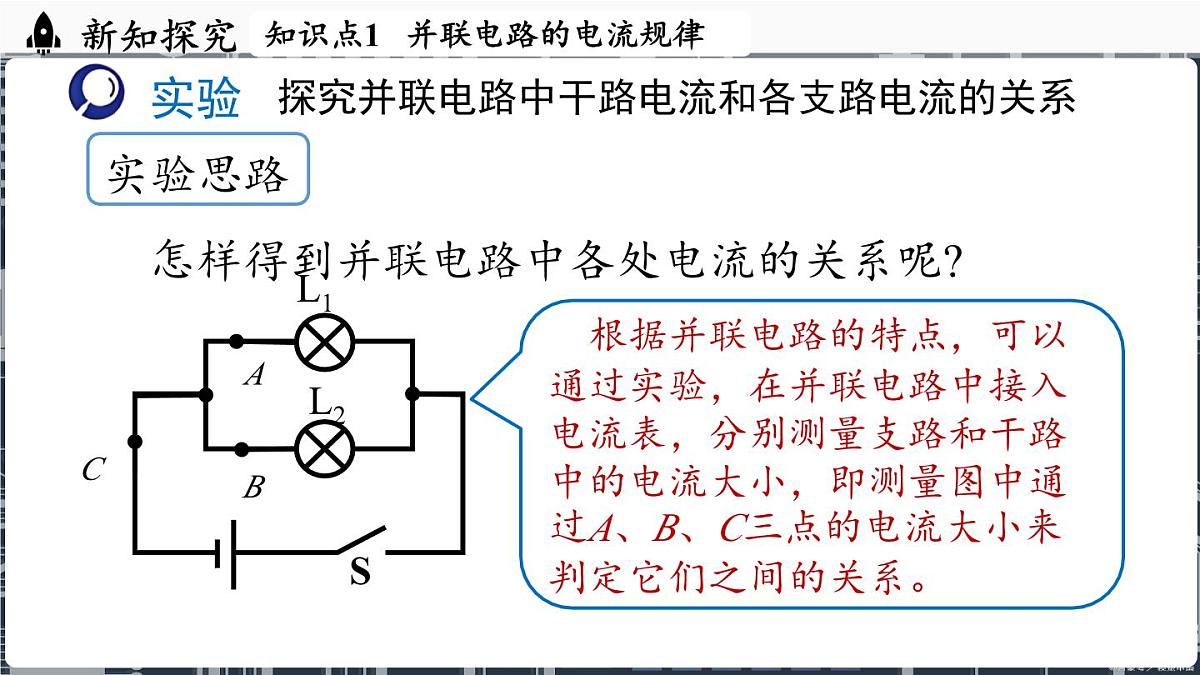

怎样得到并联电路中各处电流的关系呢?
探究并联电路中干路电流和各支路电流的关系
根据并联电路的特点，可以通过实验，在并联电路中接入电流表，分别测量支路和干路中的电流大小，即测量图中通过A、B、C三点的电流大小来判定它们之间的关系。

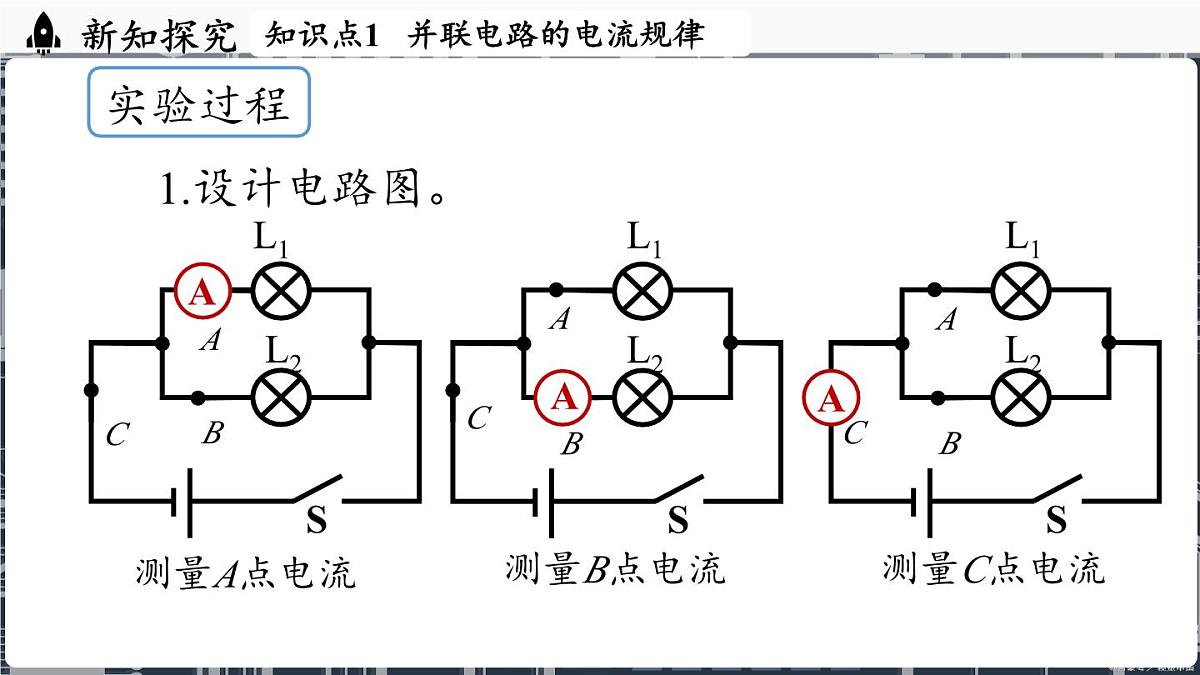

知识点1 并联电路的电流规律

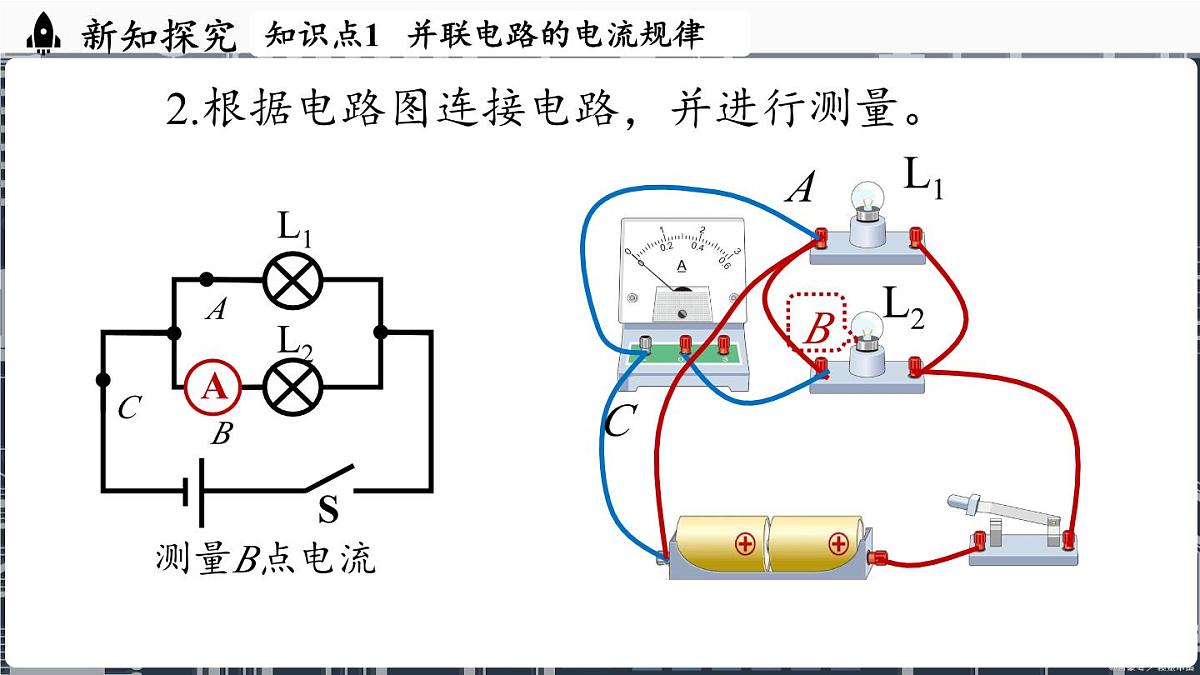

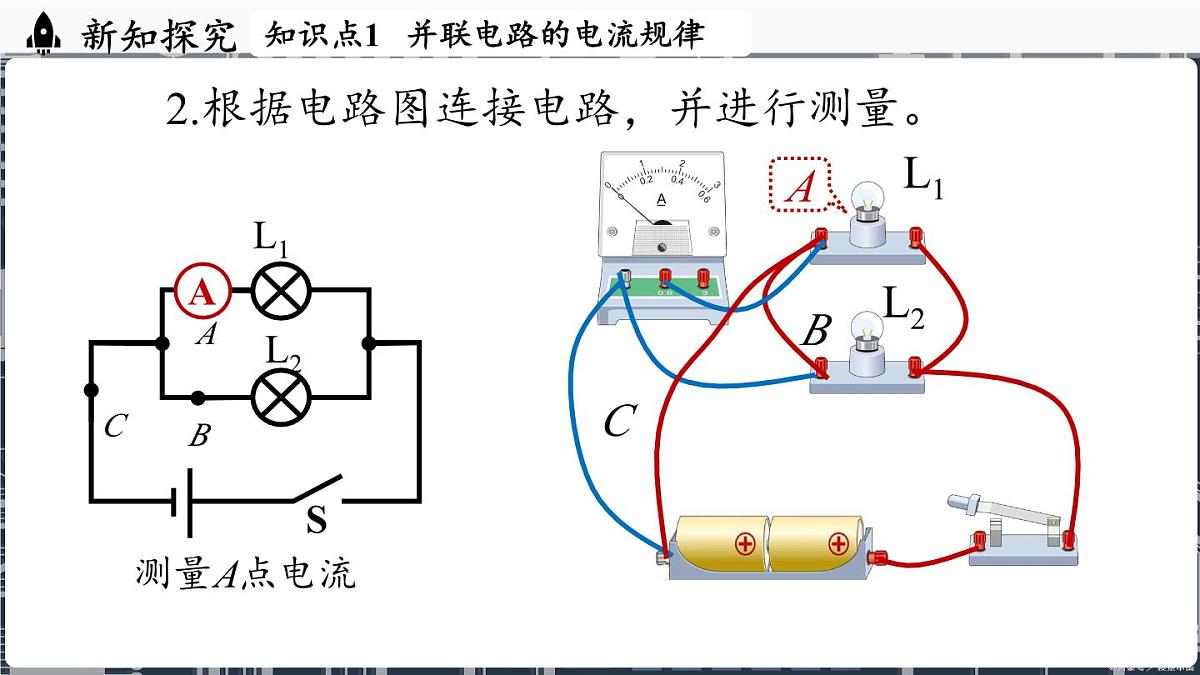

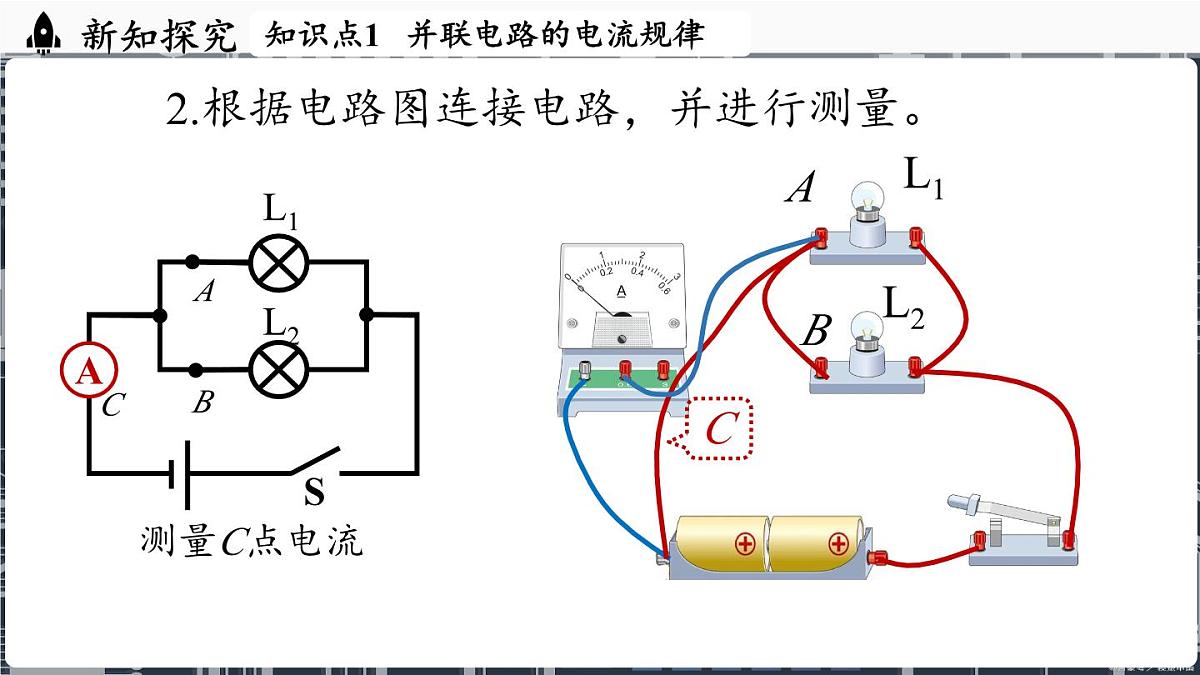

2.根据电路图连接电路，并进行测量。
3.把测量数据记录在表格中，并把操作中出现的问题简明扼要地写下来。
4.换上另外两个规格不同的小灯泡，再次测量并记录各点的电流。
在并联电路中，干路中电流等于各支路中电流之和。
1.探究并联电路的电流规律时，为了简化操作，可以在A、B、C三点各接一个电流表。 2.换用不同规格的灯泡再做几次的目的：是为了避免特殊性；使得出的结论具有普遍性。 3.并联电路中各支路中的电流不一定相等。当并联的两个小灯泡规格相同时，支路中的电流相等；当并联的两个小灯泡规格不同时，支路中的电流不相等。
例1.下列说法中正确的是（ ）A.串联电路各处的电流也可能不相等B.通过两灯的电流相等，则两灯一定是串联的C.并联电路中各支路中的电流一定相等D.并联电路中干路中的电流一定大于任一支路中的电流
当并联的两个小灯泡规格相同时，支路中的电流相等；当并联的两个小灯泡规格不同时，支路中的电流不相等。
例2.如图所示，开关闭合，电流表 A1、A2 的示数分别为 1.6 A、0.8 A，则下列说法中不正确的是（ ） A. 通过灯泡 L1 的电流是0.8A B. 通过灯泡 L2 的电流是0.8A C. 通过开关处的电流是1.6A D. 并联电路中，各支路的电流 一定相等
解析： 图中两灯泡并联，依据并联电路电流规律：I＝I1＋I2，干路电流大于支路电流，但支路电流不一定相等。
说明：换用不同规格的小灯泡，多次测量得到普遍规律
在并联电路中，干路中电流等于各支路中电流之和
1.某同学用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。这个电路中有一根导线接错了，请在这根导线上画“×”，然后画出正确的连接导线。
解析： 两灯泡应并联，一个电流表串联在干路上，另两个电流表分别串联在两支路上。按电流流向分析会发现，图下方的电流表与下方灯泡没在同一条支路上，且下方电流表正、负接线柱接反了。
解析： （1）（2）由图可知，闭合开关后，两灯并联，电流表A1测干路电流I，电流表A2测L2支路电流I2，因此电流表A1接入的测量范围大，读数为2.4A，电流表A2接入的测量范围小，读数为0.48A。
2. 如图甲所示电路中，电流表A1与A2指针指示的位置均为图乙，求：（1）电流表A1的读数；（2）电流表A2的读数；（3）通过灯L1电流。
解析： （3）因为并联电路中I＝I1＋I2，所以通过灯L1电流为： I1=I－I2=2.4A－0.48A=1.92A
