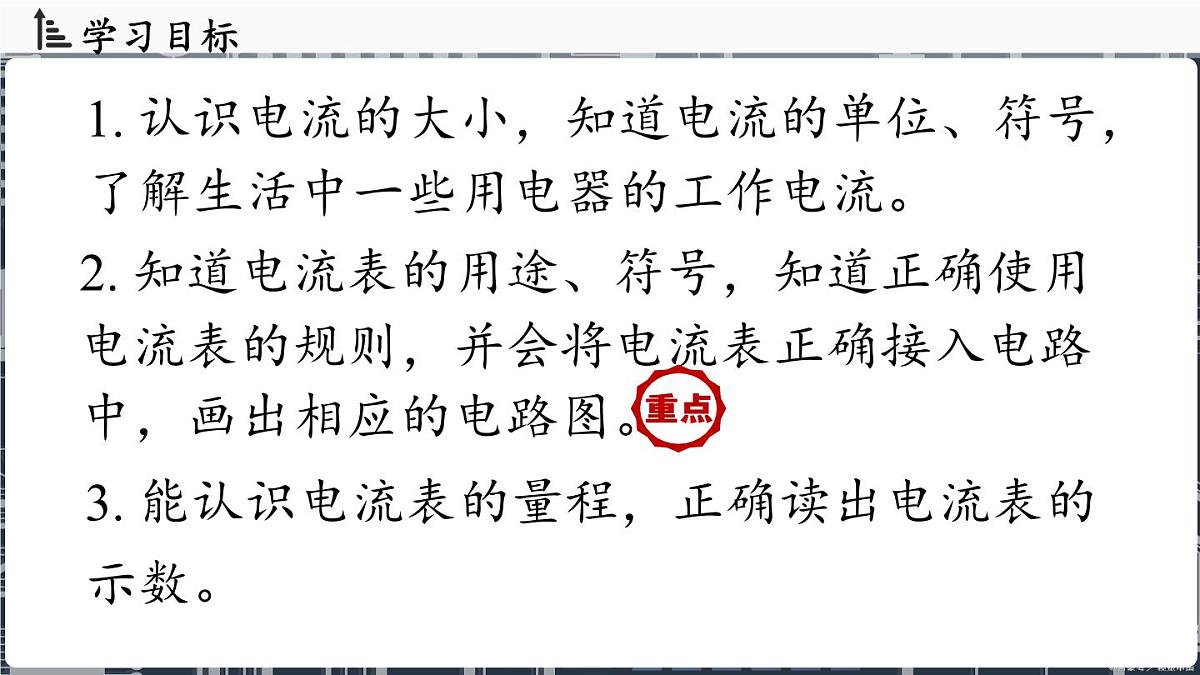

2. 知道电流表的用途、符号，知道正确使用电流表的规则，并会将电流表正确接入电路中，画出相应的电路图。
1. 认识电流的大小，知道电流的单位、符号，了解生活中一些用电器的工作电流。
3. 能认识电流表的量程，正确读出电流表的示数。

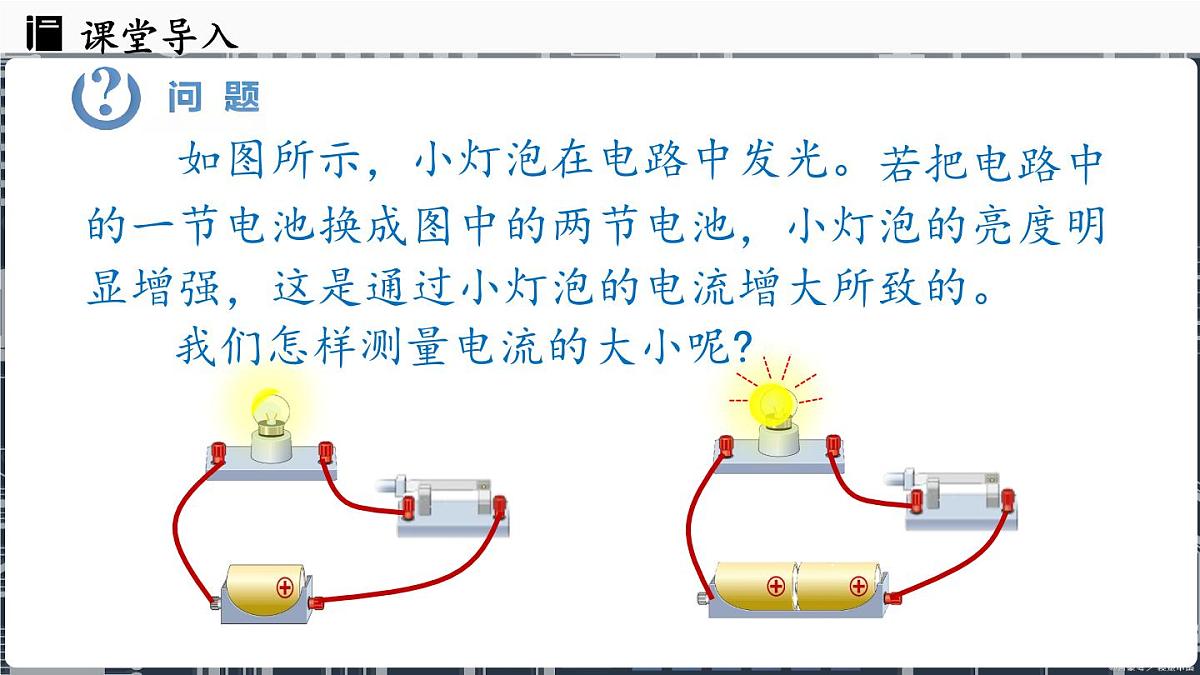

如图所示，小灯泡在电路中发光。
若把电路中的一节电池换成图中的两节电池，小灯泡的亮度明显增强，这是通过小灯泡的电流增大所致的。
我们怎样测量电流的大小呢?
知识点1 电流的强弱

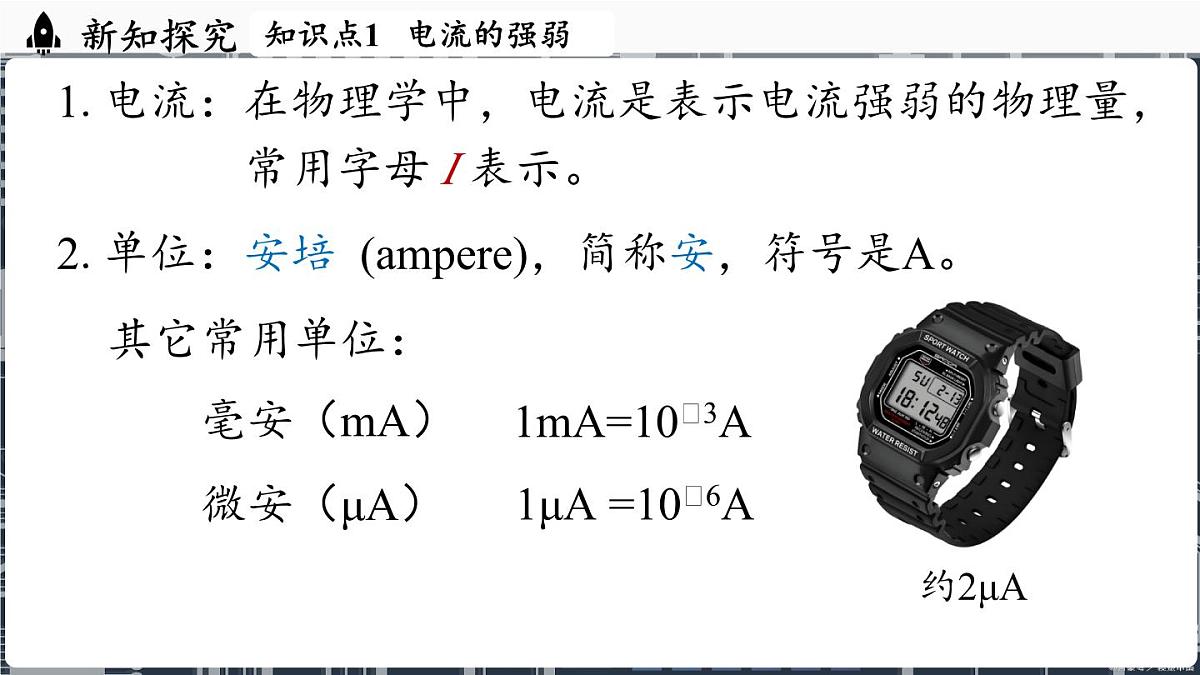

1.电流：在物理学中，电流是表示电流强弱的物理量， 常用字母 I 表示。
2.单位：安培 (ampere)，简称安，符号是A。
其它常用单位： 毫安（mA） 微安（μA）
当1s内通过导体横截面定向移动的电荷为1C（电子数约为6.25×1018个）时，电流为1A。

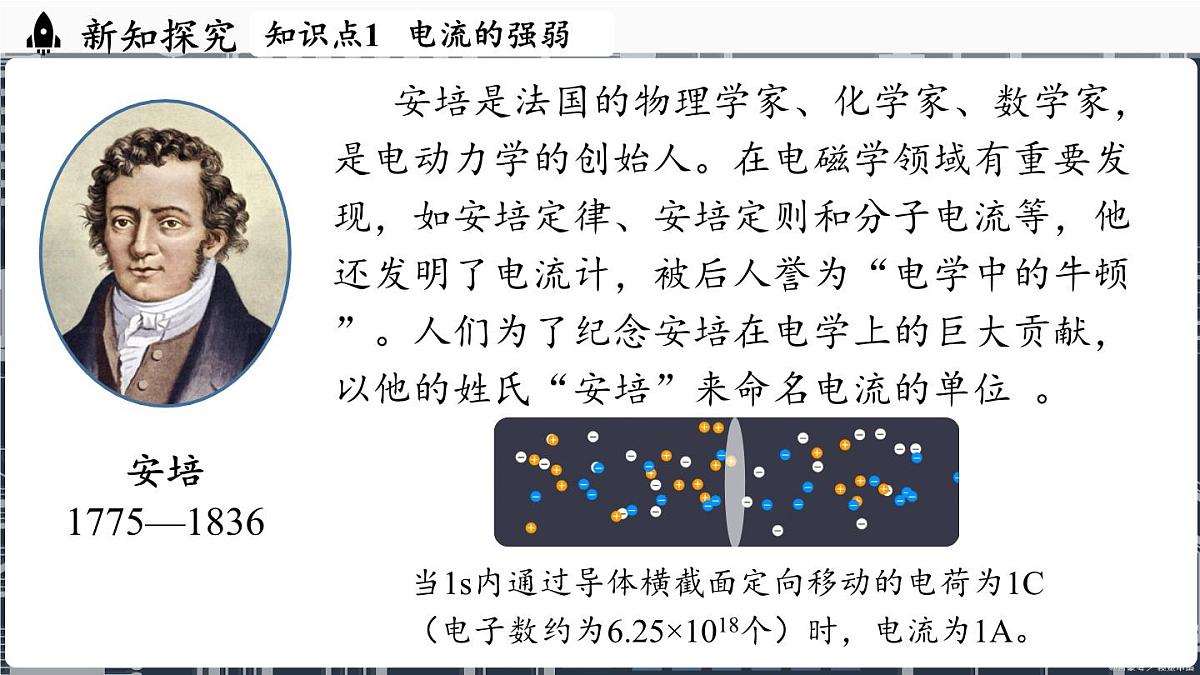

安培1775—1836
安培是法国的物理学家、化学家、数学家，是电动力学的创始人。在电磁学领域有重要发现，如安培定律、安培定则和分子电流等，他还发明了电流计，被后人誉为“电学中的牛顿”。人们为了纪念安培在电学上的巨大贡献，以他的姓氏“安培”来命名电流的单位 。
知识点2 电流的测量

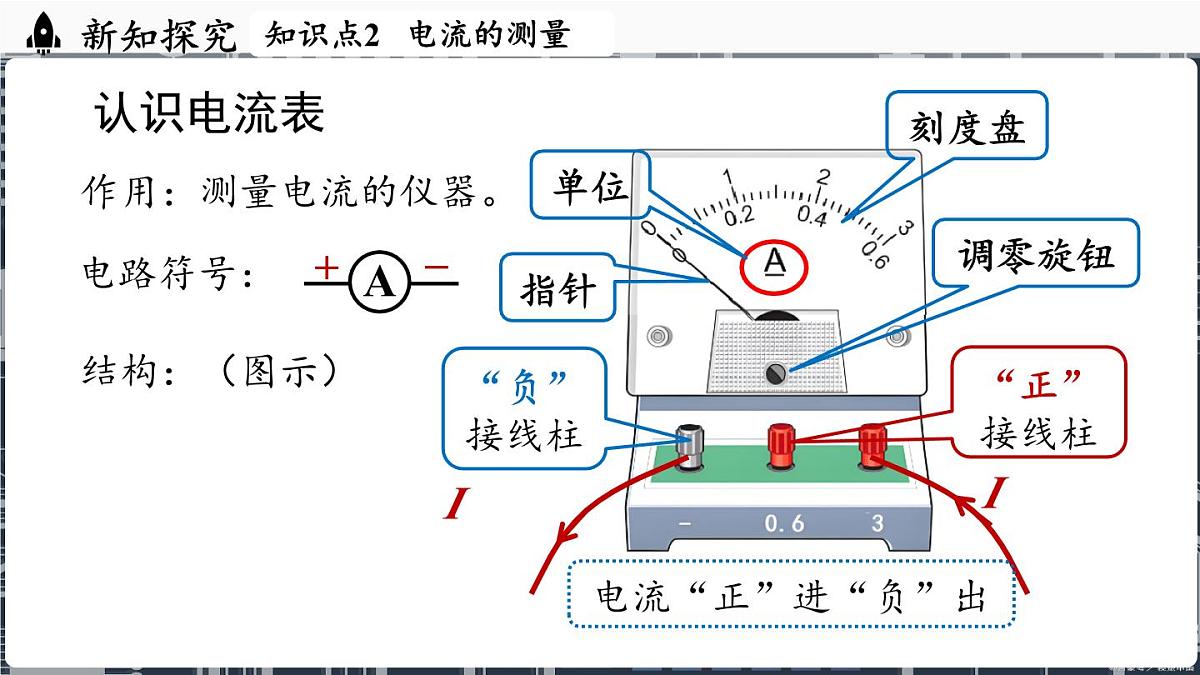

作用：测量电流的仪器。

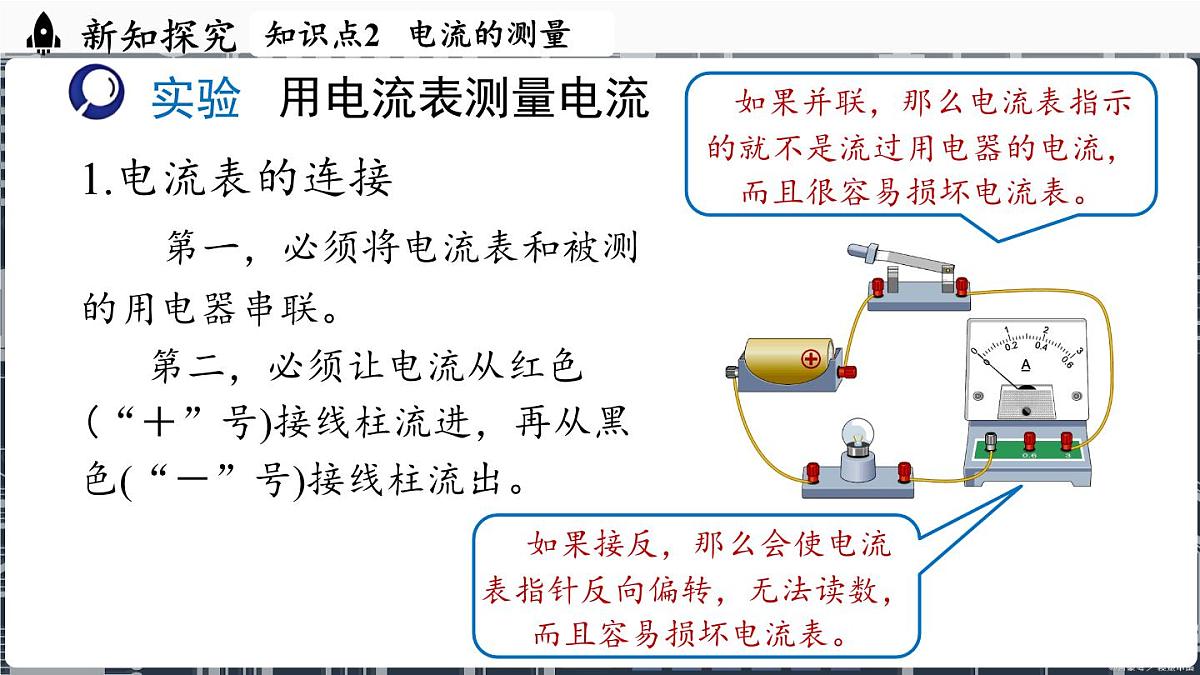

1.电流表的连接 第一，必须将电流表和被测的用电器串联。 第二，必须让电流从红色(“＋”号)接线柱流进，再从黑色(“－”号)接线柱流出。
如果并联，那么电流表指示的就不是流过用电器的电流，而且很容易损坏电流表。
如果接反，那么会使电流表指针反向偏转，无法读数，而且容易损坏电流表。
为避免电流过大而损坏电流表，在不能事先估计电流的情况下，可以先闭合开关，然后迅速断开(这叫作“试触”)。这样就可以看看指针偏转所到的位置是否在测量范围之内。
第三，必须正确选择电流表的测量范围。 第四，不允许把电流表直接连到电源的两极!
如果被测电流超过电流表的最大测量值，就无法读数，而且有可能损坏电流表，这时应该改用更大的测量范围。
否则，电流表将被损坏。
2.电流表的读数 第一，明确所选电流表的测量范围。 第二，确定电流表的分度值，即表盘的一个小格所代表的电流大小。 第三，接通电路后，看看指针向右总共偏转了多少个小格，就能知道电流是多大了。
3.用电流表测量电流 按照图甲所示的电路图连接电路，测量这种情况下电路中的电流。如图乙所示，改变电流表在电路中的位置，测量这种情况下电路中的电流。 比较电流表两次的示数是否有变化。
实验中，为减少电池损耗，读取电流表的示数后要尽快断开电路。
流出小灯泡的电流与流入小灯泡的电流相等。
被测电流的大小与电流表在电路中的位置无关。
例1.画线连接下面的实物图，使小灯泡能够发光，并且电流表能够测出通过小灯泡的电流（估计0.3A左右），画出电路图。
例2.如图甲和乙电流表的示数分别是多少A；在图丙和丁的电流表的表盘上标出0.3A指针所在位置。
甲 乙 丙 丁
甲的示数是0.58A，甲的示数是1.4A；
解析： 乙图的电流表正负接线柱接反了，连接错误；甲图中两灯泡并联，电流表测量干路中电流；丙图中两个灯泡并联，两个电流表分别测量干路和灯L2支路中电流；丁图两灯泡并联，电流表测量灯L1支路中电流。
练习.如图所示，哪个电路中电流表的连接是错误的?连接正确的电流表测量的是通过哪一部分的电流?
表示电流的强弱，符号I
工具：电流表。使用前，要调零；使用时,串联连接、电流正进负出、选择合适量程，不能直接接在电源两端。
不但在输电线路中有电流，生物体内也有电流。例如，人体心脏的跳动就是由电流来控制的。在人的胸部和四肢连上电极，就可以在仪器上看到控制心脏跳动的电流随时间变化的曲线，这就是通常说的心电图。通过心电图可以了解心脏的工作是否正常。
1. 流过某手电筒小灯泡的电流大约是0.25A，等于多少毫安?某半导体收音机电池的供电电流最大为120mA，等于多少安?
解析： 因为：1A=103mA，1mA=10﹣3A， 所以：0.25A=250mA ， 120mA=0.12A
2.小明在测量电流时，电流表的指针偏转如图A所示，其示数为_____A；如图B所示，在测量过程中造成电流表甲现象的原因是________________________；造成电流表乙现象的原因是________________________。
测量范围是0~0.6A，分度值是0.2A
电流表正、负接线柱接反了
测量范围是0~3A，电流表指针偏转角度较小
电流表所选测量范围太大了
3.请按照左图所示的电路图，用笔画线表示导线，把右图中的实物连接起来。
解析：这是一个串联电路，电流表可以选择小量程， 接线时要注意电流表的正负接线柱。
