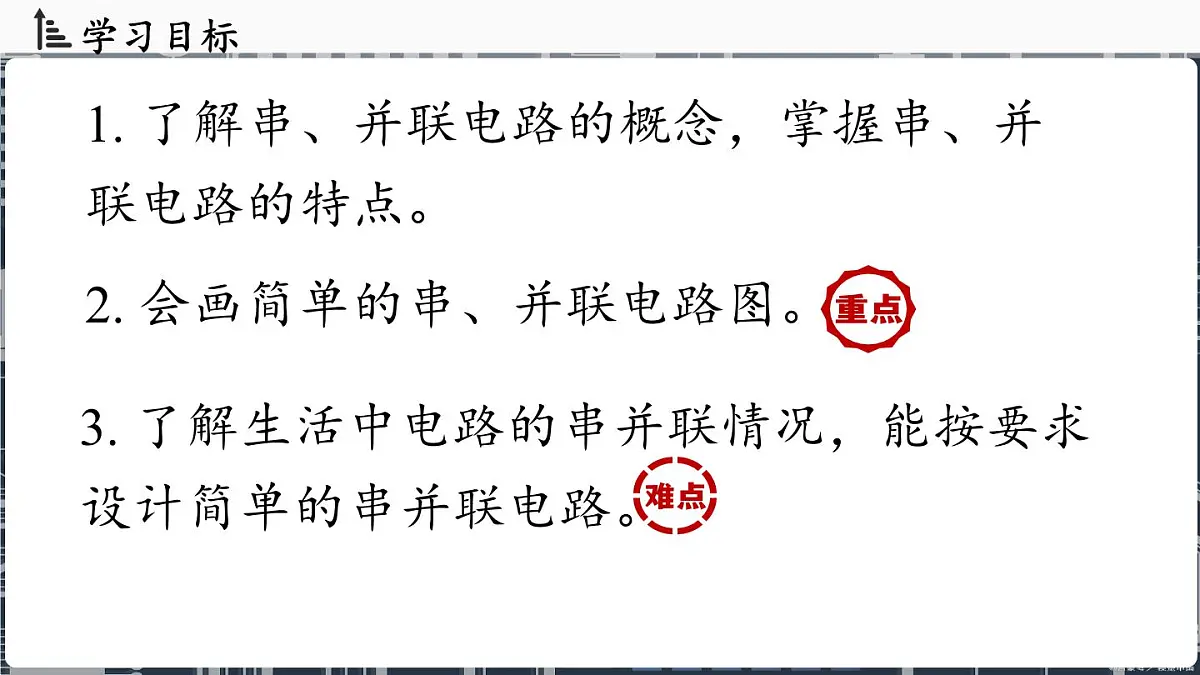

2. 会画简单的串、并联电路图。
1. 了解串、并联电路的概念，掌握串、并联电路的特点。
3. 了解生活中电路的串并联情况，能按要求设计简单的串并联电路。

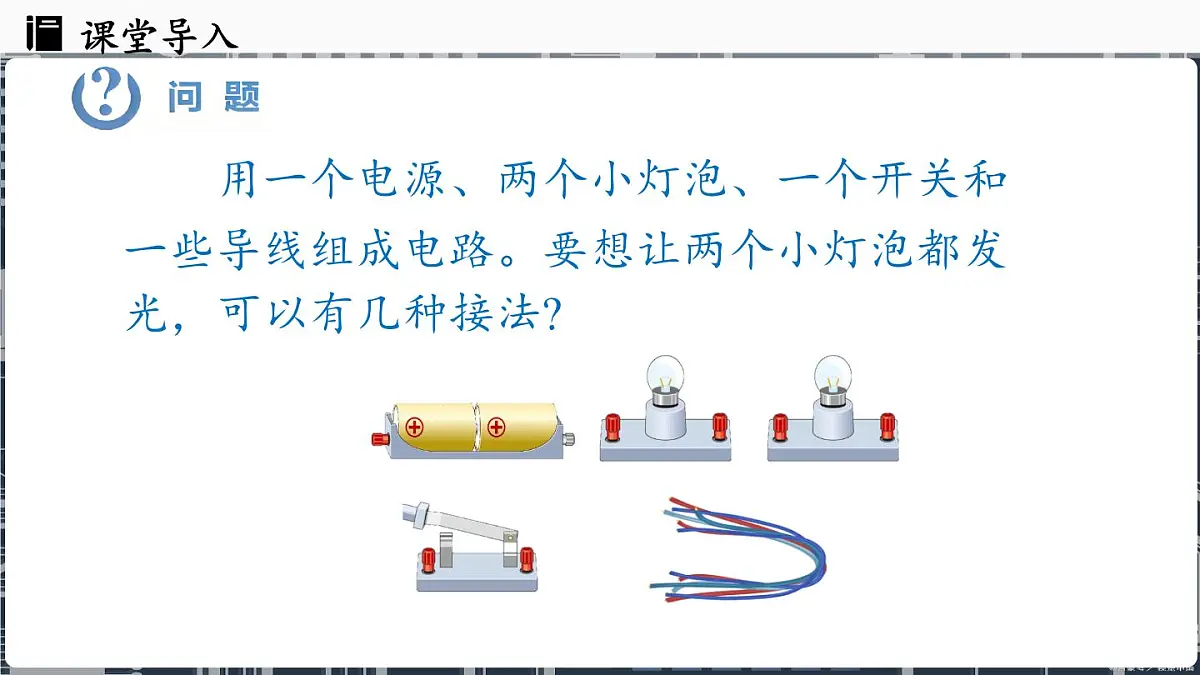

用一个电源、两个小灯泡、一个开关和一些导线组成电路。要想让两个小灯泡都发光，可以有几种接法?
知识点1 串联和并联

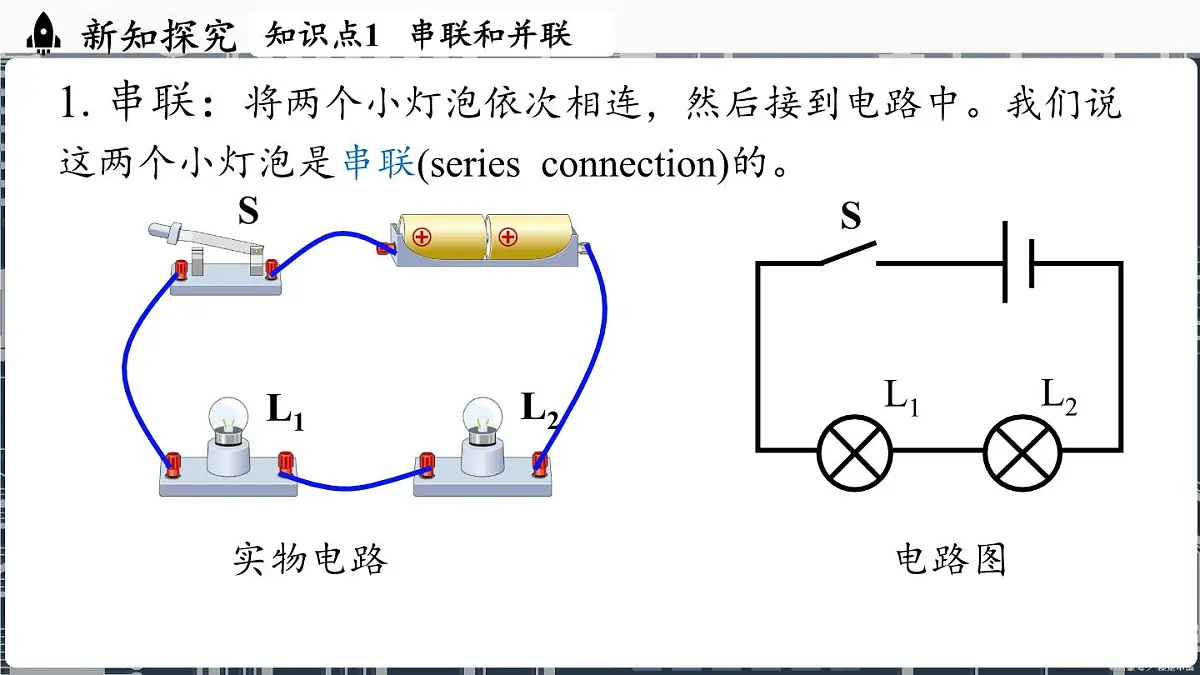

1.串联：将两个小灯泡依次相连，然后接到电路中。我们说这两个小灯泡是串联(series cnnectin)的。

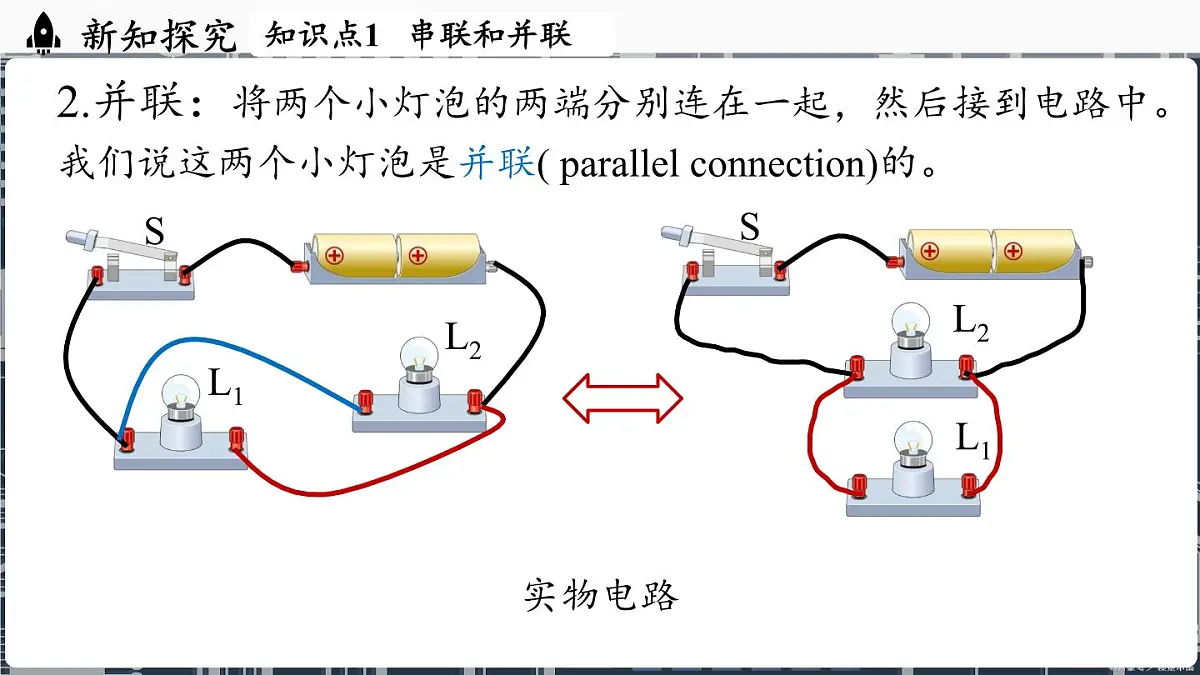

2.并联：将两个小灯泡的两端分别连在一起，然后接到电路中。我们说这两个小灯泡是并联( parallel cnnectin)的。

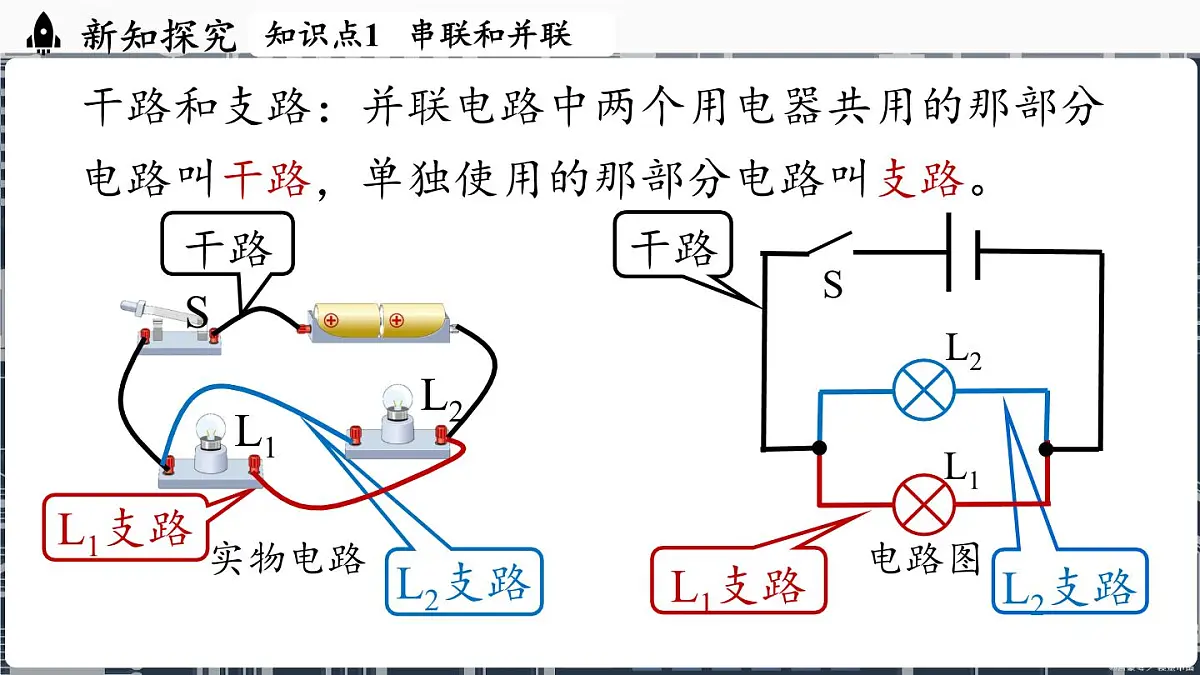

干路和支路：并联电路中两个用电器共用的那部分电路叫干路，单独使用的那部分电路叫支路。
知识点2 连接串联电路和并联电路

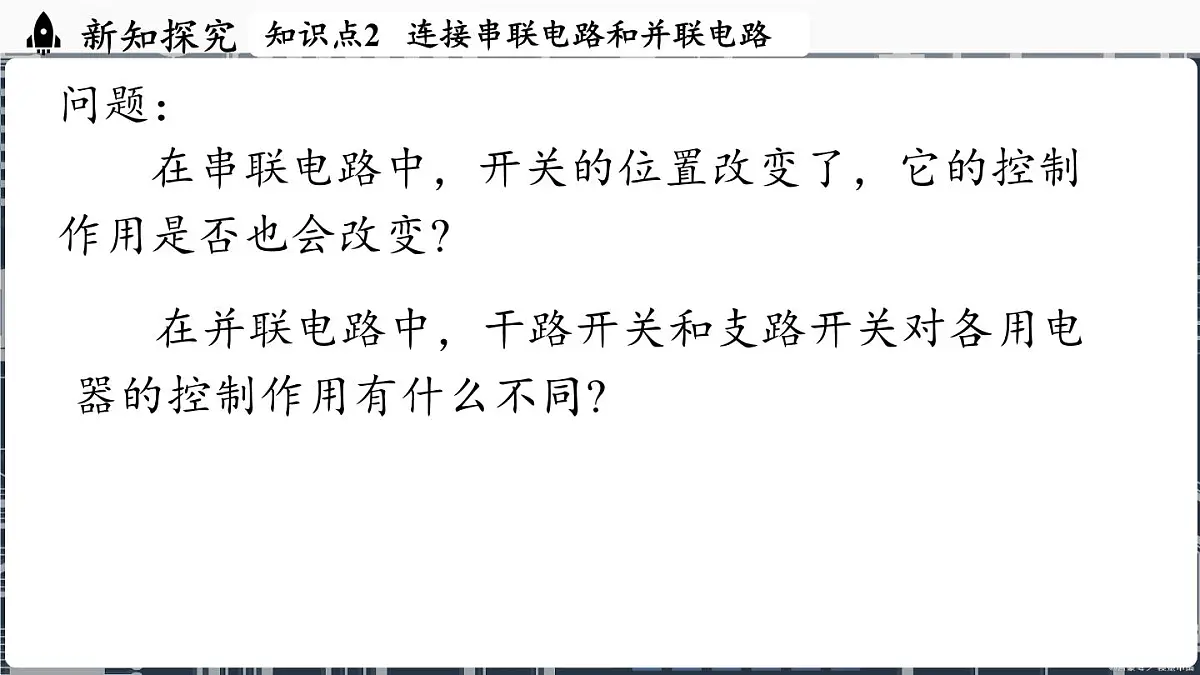

问题： 在串联电路中，开关的位置改变了，它的控制作用是否也会改变?
在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同?
连接串联电路和并联电路
1.按照图示连接串联电路，观察开关控制两个小灯泡发光的情况。还可以把开关改接到电路中的不同位置，观察开关控制两个小灯泡的情况是否有变化。
在串联电路中，开关可以控制所有用电器，开关位置的改变并不影响它对用电器的控制作用；
2.按照图示的电路图连接电路，观察各开关控制小灯泡的情况。例如，闭合干路开关S，依次断开两个支路开关S1、S2等。
在并联电路中，干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。
3.用箭头在下列的两图中标出电路闭合时电流的方向。
开关可控制所有用电器，与位置无关
干路开关控制所有用电器，支路开关只控制该支路
例1.如图所示的电路中，要使灯泡L1和L2组成串联电路，应该只闭合开关______；若要使灯泡L1和L2组成并联电路，应该闭合开关_______；同时闭合_______会损坏电源。
解析：由图可知，要使灯L1、L2组成串联电路，应将两灯依次连接到电源两端，则需断开的开关S1、S3，闭合开关S2； 要使L1、L2组成并联电路，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需断开开关S2，闭合开关S1、S3； 若同时闭合开关S1、S2，会形成短路现象，造成电流过大，烧坏电源。
解析：甲图中两灯泡串联，拧下其中一只灯泡，电路断路，所以另一只灯泡也不亮；乙图中两个灯泡并联，拧下其中一只灯泡，该支路断路，但另一条支路仍是通路，不受影响。
练习1.如图所示电路甲，闭合开关S，若拧下灯泡L1，则灯泡L2将______；乙图中闭合开关S、S1、S2，若拧下灯泡L1，则灯泡L2将_____。（均选填“亮”或“不亮”）
知识点3 生活中的电路
串联电路和并联电路都是最基本的电路，实际生活中的电路都是由它们组合而成的。
串联电路：节假日挂在树上或用来装饰居室，烘托 气氛的小彩灯之间多是串联的。
家庭中电灯、电吹风机、电视机、电脑等用电器大多是并联在电路中的。
教室内的电灯、电风扇、空调、电脑等用电器也是并联在电路中的。
讨论：街道的路灯是怎么连接的？
串、并联电路的识别方法
电路断路，不能工作，互相影响。
其他支路还是通路，仍然工作，互不影响。
如图是一幅简化的玩具警车的电路图。学习了串联电路和并联电路的知识，你能看懂这幅电路图吗?电路图中的小灯泡与小电动机是串联还是并联的?
解析：此电路两用电器的两端是分别接在一起的；开关闭合后，电路有两条电流路径；电动机和电灯可以单独工作；电路有分支点。所以它是并联电路。
例2.如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝、将插头插入插座，若只闭合开关S1，电吹风吹出的是____风：若将开关S1、S2都闭合，电吹风吹出的是____风。（两空均选填“热”或“冷”）
解析： 若只闭合开关S1，吹风机有电流通过，能够吹风；但电热丝没有电流通过，不能对空气加热。故此时吹的是冷风。若将开关S1、 S2 都闭合，吹风机、电热丝都有电流通过，既能对空气加热，又能吹风，故此时吹的是热风。
解析： 由题可知，灯泡亮暗由“声敏”和“光敏”装置共同控制，为了达到天黑且有人时灯泡才亮，需要在“声敏”和“光敏”两个开关同时闭合时，灯泡才能工作。所以灯泡与两个开关间是串联连接。 电路图如图所示。
干路开关控制所有用电器，支路开关控制该支路。
1.如图所示，要用两个开关分别控制两个小灯泡，应该怎样连接电路?请用笔画线表示导线在图中连线。
解析：这是一个并联电路，注意干路和支路。
2.如图所示，闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是（　　）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
解析： 该电路是并联电路，L2不发光原因是该支路故障，若L2支路短路，则整个电路短路，L2也不会发光，电源会损坏。所以判断是L2支路断路。
