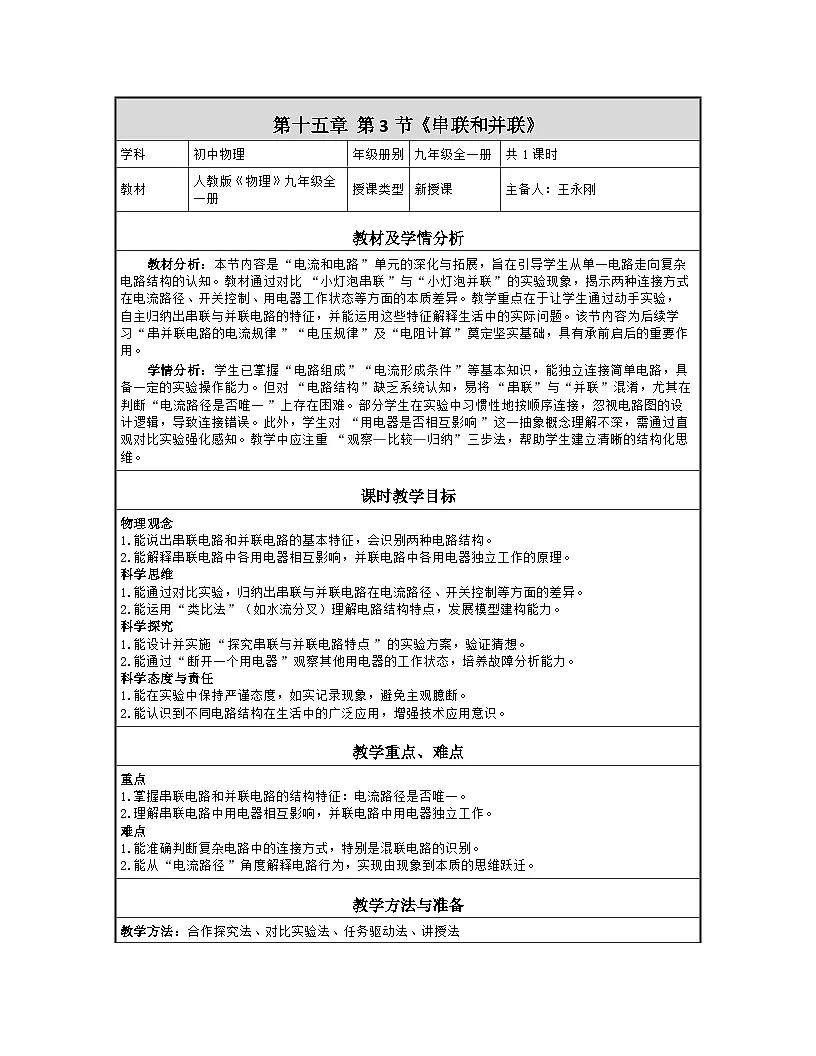

学科
初中物理
年级册别
九年级全一册
共1课时
教材
人教版《物理》九年级全一册
授课类型
新授课
主备人：王永刚
教材及学情分析
教材分析：本节内容是“电流和电路”单元的深化与拓展，旨在引导学生从单一电路走向复杂电路结构的认知。教材通过对比“小灯泡串联”与“小灯泡并联”的实验现象，揭示两种连接方式在电流路径、开关控制、用电器工作状态等方面的本质差异。教学重点在于让学生通过动手实验，自主归纳出串联与并联电路的特征，并能运用这些特征解释生活中的实际问题。该节内容为后续学习“串并联电路的电流规律”“电压规律”及“电阻计算”奠定坚实基础，具有承前启后的重要作用。
学情分析：学生已掌握“电路组成”“电流形成条件”等基本知识，能独立连接简单电路，具备一定的实验操作能力。但对“电路结构”缺乏系统认知，易将“串联”与“并联”混淆，尤其在判断“电流路径是否唯一”上存在困难。部分学生在实验中习惯性地按顺序连接，忽视电路图的设计逻辑，导致连接错误。此外，学生对“用电器是否相互影响”这一抽象概念理解不深，需通过直观对比实验强化感知。教学中应注重“观察—比较—归纳”三步法，帮助学生建立清晰的结构化思维。
课时教学目标
物理观念
1.能说出串联电路和并联电路的基本特征，会识别两种电路结构。
2.能解释串联电路中各用电器相互影响，并联电路中各用电器独立工作的原理。
科学思维
1.能通过对比实验，归纳出串联与并联电路在电流路径、开关控制等方面的差异。
2.能运用“类比法”（如水流分叉）理解电路结构特点，发展模型建构能力。
科学探究
1.能设计并实施“探究串联与并联电路特点”的实验方案，验证猜想。
2.能通过“断开一个用电器”观察其他用电器的工作状态，培养故障分析能力。
科学态度与责任
1.能在实验中保持严谨态度，如实记录现象，避免主观臆断。
2.能认识到不同电路结构在生活中的广泛应用，增强技术应用意识。
教学重点、难点
重点
1.掌握串联电路和并联电路的结构特征：电流路径是否唯一。
2.理解串联电路中用电器相互影响，并联电路中用电器独立工作。
难点
1.能准确判断复杂电路中的连接方式，特别是混联电路的识别。
2.能从“电流路径”角度解释电路行为，实现由现象到本质的思维跃迁。
教学方法与准备
教学方法：合作探究法、对比实验法、任务驱动法、讲授法
教具准备：小灯泡（2个）、电池组、导线若干、开关（2个）、电池盒、电路图模板、多媒体课件、实物投影仪

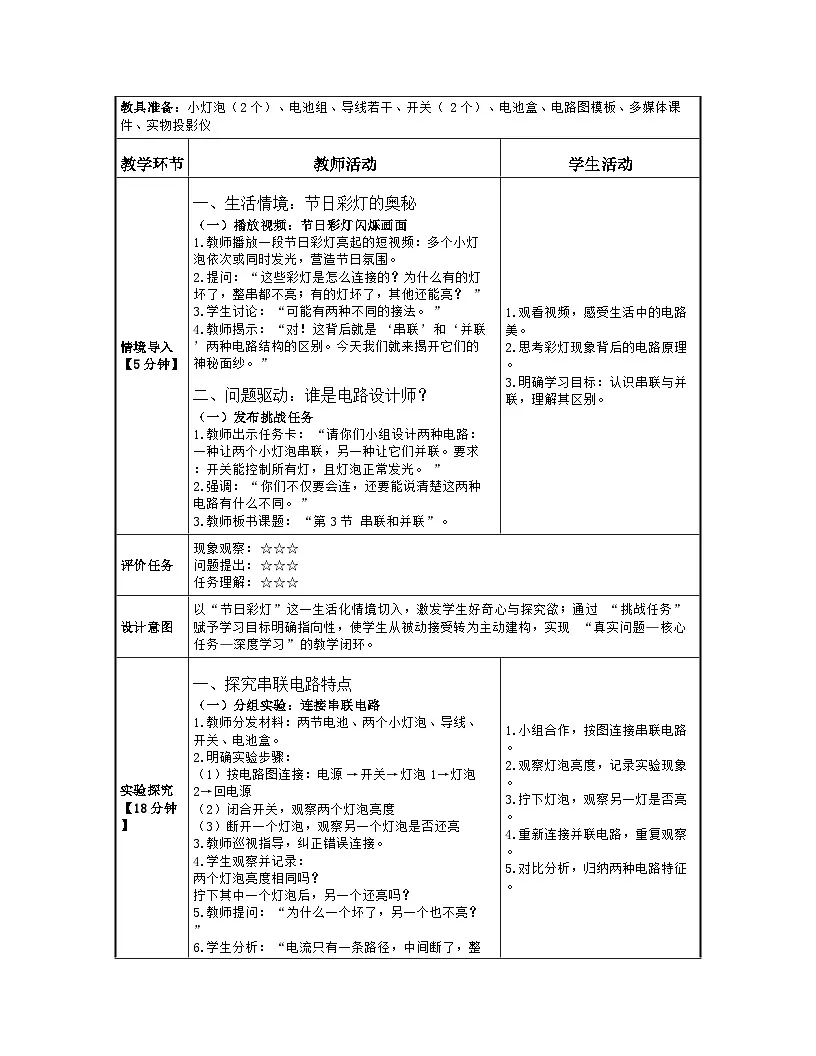

教学环节
教师活动
学生活动
情境导入
【5分钟】
一、生活情境：节日彩灯的奥秘
（一）播放视频：节日彩灯闪烁画面
1.教师播放一段节日彩灯亮起的短视频：多个小灯泡依次或同时发光，营造节日氛围。
2.提问：“这些彩灯是怎么连接的？为什么有的灯坏了，整串都不亮；有的灯坏了，其他还能亮？”
3.学生讨论：“可能有两种不同的接法。”
4.教师揭示：“对！这背后就是‘串联’和‘并联’两种电路结构的区别。今天我们就来揭开它们的神秘面纱。”
二、问题驱动：谁是电路设计师？
（一）发布挑战任务
1.教师出示任务卡：“请你们小组设计两种电路：一种让两个小灯泡串联，另一种让它们并联。要求：开关能控制所有灯，且灯泡正常发光。”
2.强调：“你们不仅要会连，还要能说清楚这两种电路有什么不同。”
3.教师板书课题：“第3节 串联和并联”。
1.观看视频，感受生活中的电路美。
2.思考彩灯现象背后的电路原理。
3.明确学习目标：认识串联与并联，理解其区别。
评价任务
现象观察：☆☆☆
问题提出：☆☆☆
任务理解：☆☆☆
设计意图
以“节日彩灯”这一生活化情境切入，激发学生好奇心与探究欲；通过“挑战任务”赋予学习目标明确指向性，使学生从被动接受转为主动建构，实现“真实问题—核心任务—深度学习”的教学闭环。
实验探究
【18分钟】
一、探究串联电路特点
（一）分组实验：连接串联电路
1.教师分发材料：两节电池、两个小灯泡、导线、开关、电池盒。
2.明确实验步骤：
（1）按电路图连接：电源→开关→灯泡1→灯泡2→回电源
（2）闭合开关，观察两个灯泡亮度
（3）断开一个灯泡，观察另一个灯泡是否还亮
3.教师巡视指导，纠正错误连接。
4.学生观察并记录：
两个灯泡亮度相同吗？
拧下其中一个灯泡后，另一个还亮吗？
5.教师提问：“为什么一个坏了，另一个也不亮？”
6.学生分析：“电流只有一条路径，中间断了，整个电路就断了。”
7.教师总结：“串联电路的特点：电流路径唯一，用电器相互影响。”

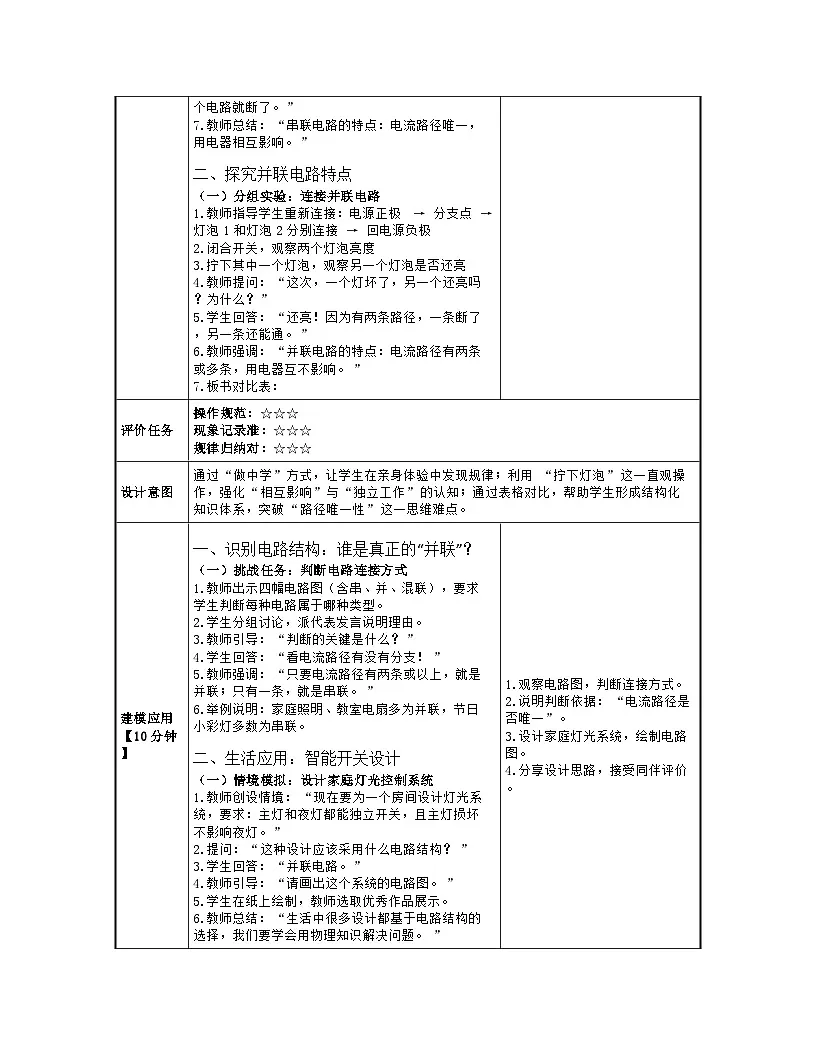

二、探究并联电路特点
（一）分组实验：连接并联电路
1.教师指导学生重新连接：电源正极 → 分支点 → 灯泡1和灯泡2分别连接 → 回电源负极
2.闭合开关，观察两个灯泡亮度
3.拧下其中一个灯泡，观察另一个灯泡是否还亮
4.教师提问：“这次，一个灯坏了，另一个还亮吗？为什么？”
5.学生回答：“还亮！因为有两条路径，一条断了，另一条还能通。”
6.教师强调：“并联电路的特点：电流路径有两条或多条，用电器互不影响。”
7.板书对比表：
1.小组合作，按图连接串联电路。
2.观察灯泡亮度，记录实验现象。
3.拧下灯泡，观察另一灯是否亮。
4.重新连接并联电路，重复观察。
5.对比分析，归纳两种电路特征。
评价任务
操作规范：☆☆☆
现象记录准：☆☆☆
规律归纳对：☆☆☆
设计意图
通过“做中学”方式，让学生在亲身体验中发现规律；利用“拧下灯泡”这一直观操作，强化“相互影响”与“独立工作”的认知；通过表格对比，帮助学生形成结构化知识体系，突破“路径唯一性”这一思维难点。
建模应用
【10分钟】
一、识别电路结构：谁是真正的“并联”？
（一）挑战任务：判断电路连接方式
1.教师出示四幅电路图（含串、并、混联），要求学生判断每种电路属于哪种类型。
2.学生分组讨论，派代表发言说明理由。
3.教师引导：“判断的关键是什么？”
4.学生回答：“看电流路径有没有分支！”
5.教师强调：“只要电流路径有两条或以上，就是并联；只有一条，就是串联。”
6.举例说明：家庭照明、教室电扇多为并联，节日小彩灯多数为串联。
二、生活应用：智能开关设计
（一）情境模拟：设计家庭灯光控制系统
1.教师创设情境：“现在要为一个房间设计灯光系统，要求：主灯和夜灯都能独立开关，且主灯损坏不影响夜灯。”
2.提问：“这种设计应该采用什么电路结构？”
3.学生回答：“并联电路。”
4.教师引导：“请画出这个系统的电路图。”
5.学生在纸上绘制，教师选取优秀作品展示。
6.教师总结：“生活中很多设计都基于电路结构的选择，我们要学会用物理知识解决问题。”
1.观察电路图，判断连接方式。
2.说明判断依据：“电流路径是否唯一”。
3.设计家庭灯光系统，绘制电路图。
4.分享设计思路，接受同伴评价。
评价任务
判断准确：☆☆☆
理由充分：☆☆☆
应用合理：☆☆☆
设计意图
从“识别”到“应用”层层递进，提升学生迁移能力；通过真实生活场景设计任务，体现“从物理走向社会”的育人价值；鼓励学生表达与交流，培养创新思维与实践能力。
拓展延伸
【7分钟】
一、科技前沿：智能家居电路
（一）视频展示：智能灯光系统
1.教师播放一段智能家居灯光控制视频：手机APP远程控制灯光开关、亮度调节、定时开关等。
2.提问：“这些功能是如何实现的？电路结构是什么？”
3. 学生讨论：“可能是并联电路，每个灯可以单独控制。”
4.教师补充：“现代智能电路不仅有并联，还有传感器、控制器等元件，实现了更复杂的自动化。”
5.鼓励学生：“未来你们也可以成为电路设计师！”
二、安全警示：电路过载风险
（一）案例分析：家庭电路跳闸
1.教师讲述真实案例：“某家庭同时使用空调、电热水器、微波炉，导致总电流过大，空气开关跳闸。”
2.提问：“为什么会出现这种情况？”
3.学生回答：“并联电路中，用电器越多，总电流越大，容易超过电路承载能力。”
4.教师强调：“使用大功率电器时，要注意电路负荷，防止火灾。”
1. 观看视频，感受科技魅力。
2. 讨论智能电路的工作原理。
3. 了解电路过载的危害，增强安全意识。
评价任务
科技兴趣浓：☆☆☆
安全意识强：☆☆☆
创新思维活：☆☆☆
设计意图
将课堂知识延伸至前沿科技与现实生活，拓宽学生视野；通过案例警示，强化“用电安全”责任意识；激发学生对未来科技的兴趣，埋下“物理改变世界”的种子。
课堂小结
【5分钟】
一、构建知识体系
（一）师生共绘思维导图
1.教师引导：“今天我们学到了什么？”
2.学生口述：
串联：一条路径，相互影响
并联：多条路径，独立工作
判断关键：电流路径是否唯一
应用广泛：家庭电路、节日灯串
3.教师板书形成知识网络：
电路结构 → 串联 vs 并联 → 特征对比 → 生活应用
二、布置作业，延伸学习
（一）明确作业要求
1.书面作业：完成教材P47页练习题1、2、3。
2.实践作业：回家后观察家中至少两个电器（如台灯、电风扇），判断它们是串联还是并联，并说明理由。
3.拓展任务：查阅资料，了解“混联电路”的特点，写一篇100字小短文。
1. 参与知识梳理，形成结构化认知。
2. 明确作业内容与要求。
3. 培养自主学习与探究能力。
评价任务
知识系统化：☆☆☆
任务明确：☆☆☆
学习延续：☆☆☆
设计意图
通过“口述+板书”强化记忆，帮助学生构建完整知识框架；作业设计兼顾基础性、实践性与探究性，满足分层教学需求，实现“教—学—评”一体化闭环。
作业设计
一、基础巩固
1.串联电路中，电流路径有______条；并联电路中，电流路径有______条。
2.在串联电路中，如果一个用电器断路，其他用电器______（填“能”或“不能”）工作；在并联电路中，如果一个用电器断路，其他用电器______（填“能”或“不能”）工作。
3.画出下列电路图对应的连接方式：
（1）电源→开关→灯泡1→灯泡2→回电源：__________
（2）电源正极 → 分支点 → 灯泡1和灯泡2并联 → 回电源负极：__________
4.下列电路中，属于并联电路的是（ ）
A.[图略] B. [图略] C. [图略] D. [图略]
5.家庭中的电灯、电风扇、电视机等电器通常是______连接的，这样便于各自独立工作。
二、实践探究
6.请观察你家的电灯开关面板，找出至少两个用电器（如卧室灯、客厅灯），判断它们是串联还是并联，并写出你的判断依据。
7.请你设计一个简单的电路图，包含一个电源、两个灯泡和一个开关，要求：两个灯泡能独立控制，且互不影响。画出你的设计图，并标注元件名称。
【答案解析】
一、基础巩固
1.一；多
2.不能；能
3.（1）串联；（2）并联
4.选C（假设C为并联）
5.并联
二、实践探究
6.答案示例：卧室灯和客厅灯是并联的，因为它们可以分别开关，互不影响。
7.答案示例：画出两个灯泡并联，每个灯泡前加一个开关，再接入电源。
板书设计
第3节 串联和并联
一、串联电路
电流路径：唯一
用电器：相互影响
开关：控制整个电路
二、并联电路
电流路径：多条
用电器：独立工作
开关：可控制干路或支路
三、判断方法
看电流路径是否唯一
四、生活应用
家庭电路、节日灯串、智能控制
