人教版初中物理九年级全册 15.3 串联电路和并联电路 课件

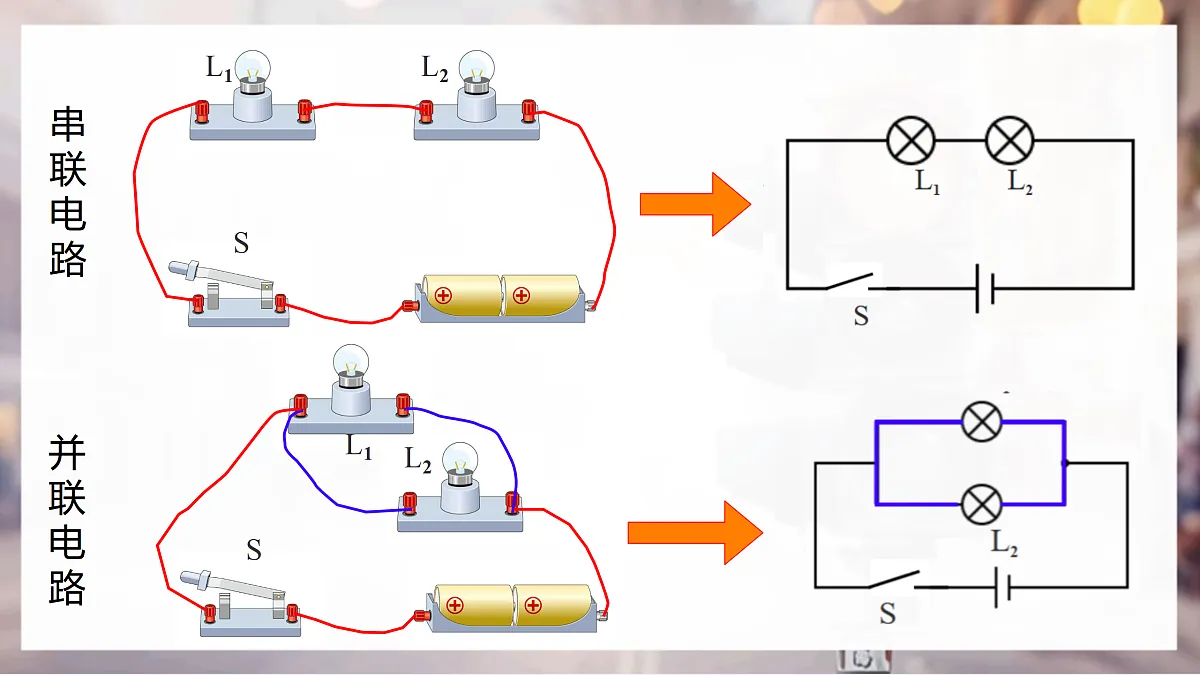

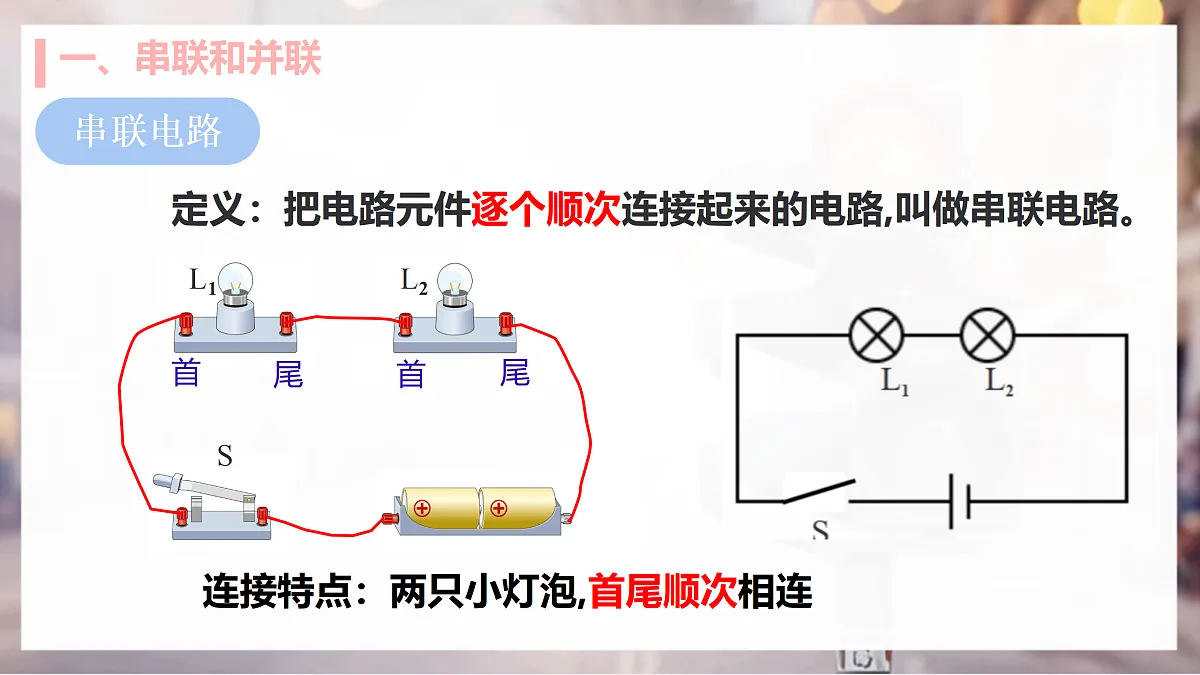

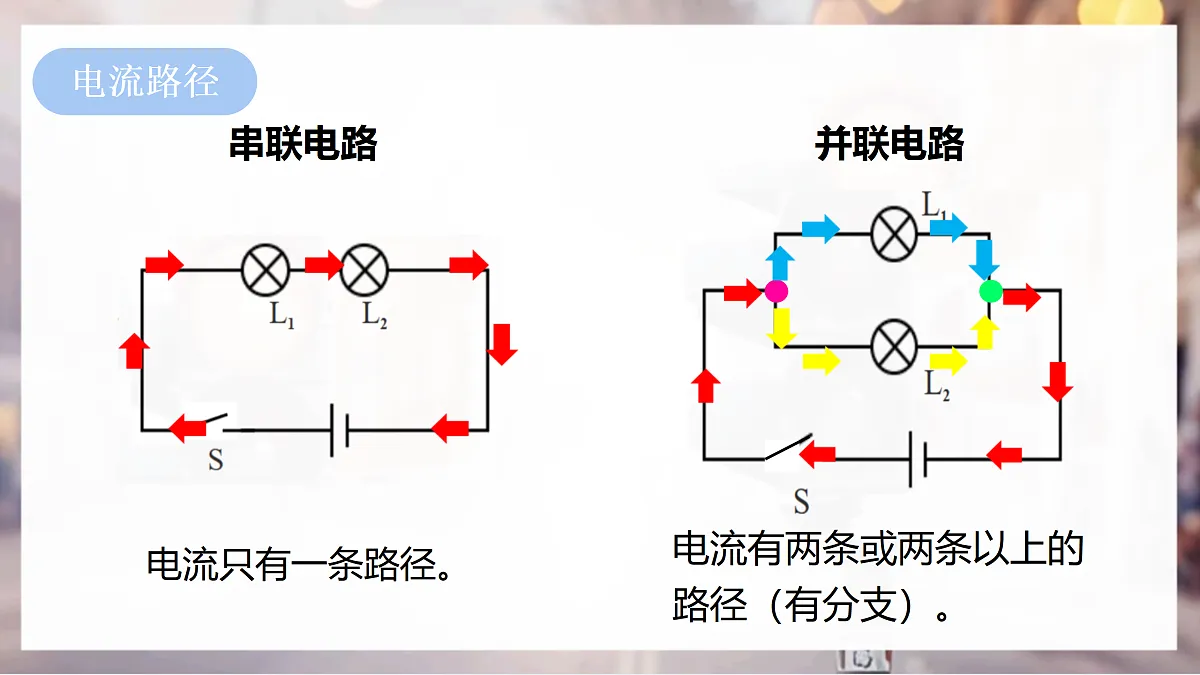

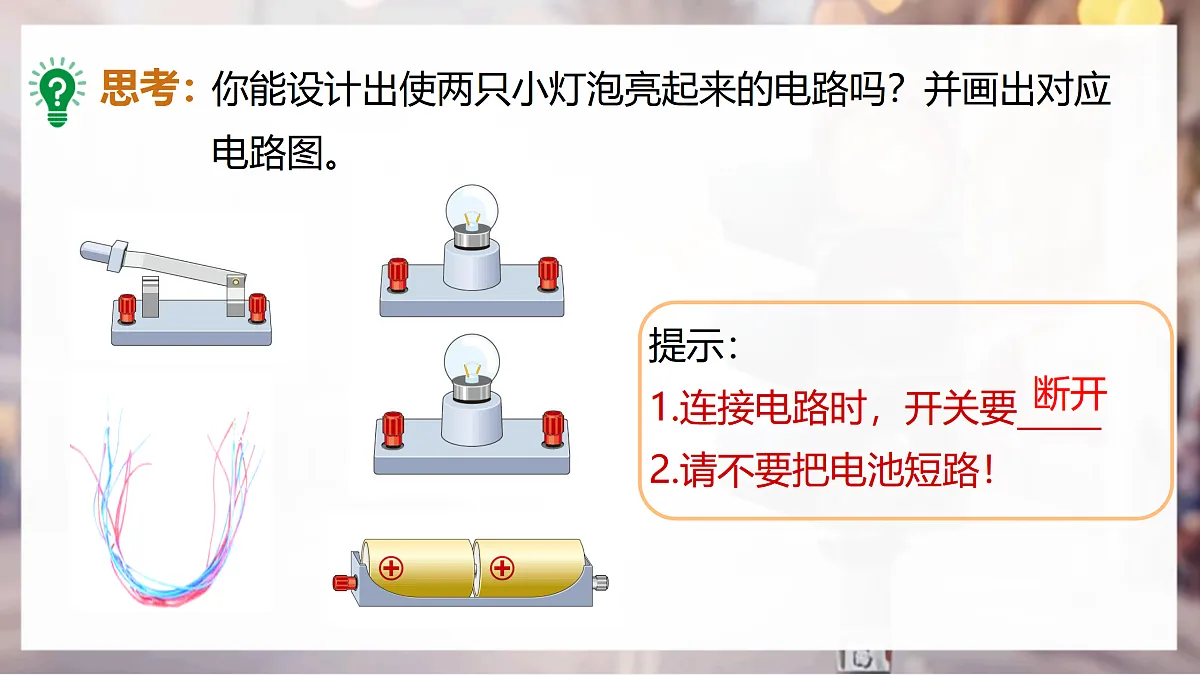

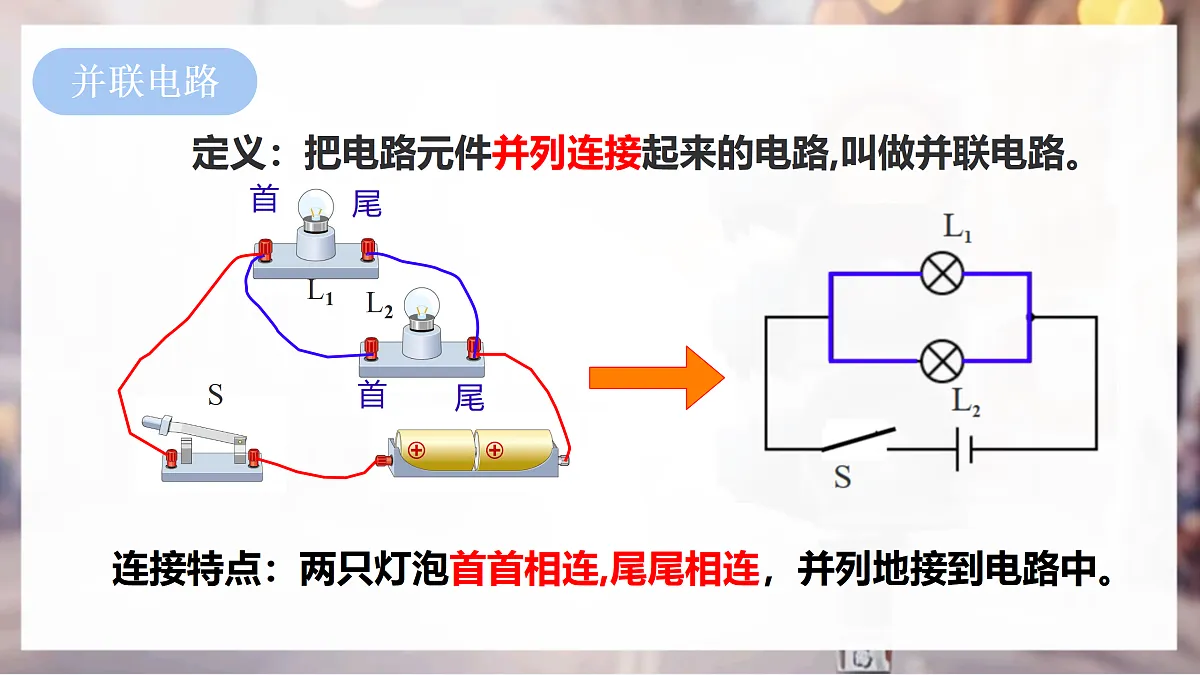

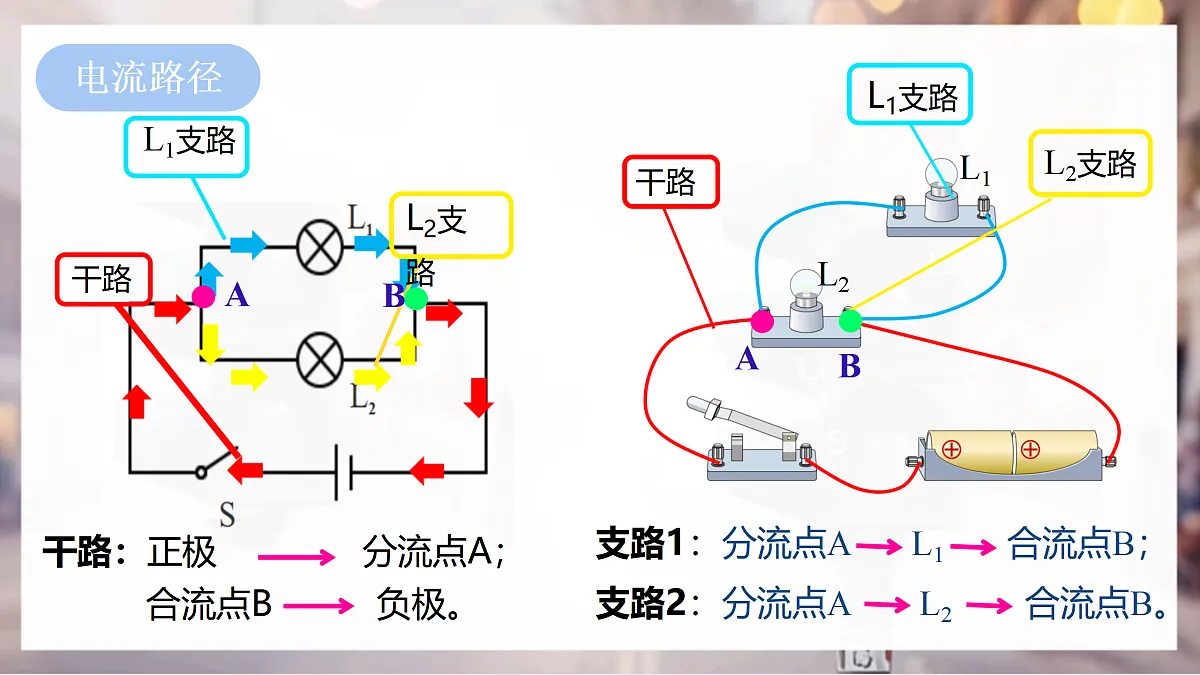

第一课时提示：1.连接电路时，开关要_____2.请不要把电池短路！断开串联电路并联电路串联电路首尾首尾连接特点：两只小灯泡,首尾顺次相连定义：把电路元件逐个顺次连接起来的电路,叫做串联电路。并联电路L1L2S连接特点：两只灯泡首首相连,尾尾相连，并列地接到电路中。定义：把电路元件并列连接起来的电路,叫做并联电路。首尾首尾电流只有一条路径。电流有两条或两条以上的路径（有分支）。电流路径串联电路并联电路L2L1ABAB电流路径如果取下一个灯泡，另一个灯泡会熄灭吗？串联电路各用电器之间的关系发现L1熄灭发现L2熄灭结论：串联电路用电器同时工作，相互影响。如果短接一个灯泡，另一个灯泡会熄灭吗？不会熄灭，变得更亮现象：结论：串联电路用电器同时工作，相互影响。并联电路各用电器之间的关系L1仍然发光L2仍然发光结论：并联电路用电器独立工作，互不影响。如果取下一个灯泡，另一个灯泡会熄灭吗？串联电路开关的作用串联电路中如果开关处于不同的位置，它控制电路的作用改变吗？串联电路开关不管在哪儿都可以控制整个电路。并联电路开关的作用S1闭合 S2闭合, 。 S3闭合, 。S1断开 S2、S3均闭合, 。 L1亮L2亮L1、L2都不亮并联电路中干路上的开关控制________,支路上的开关控制_________.整个电路所在支路小结：①电流只有一条路径。②各用电器间互相影响，一个用电器断路，所有用电器都不能工作。③开关控制所有用电器。①电流有两条或两条以上路径。②各用电器间互不影响，一个用电器断路，其他支路用电器仍可工作。 ③干路开关控制所有用电器， 支路开关控制本支路用电器。小结：　　节日小彩灯是串联和并联组合而成的。马路上的路灯是如何连接的？并联提示：一个坏了，其他还能正常工作吗？红绿灯是如何连接的？并联　　家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是怎么连接的。并联逐个顺次连接并列连接只有一条回路至少有两条回路 相互影响（不可独立工作）互不干扰（可独立工作）开关控制整个电路干路开关控制整个电路支路开关控制所在的支路用电器的连接特点电 流用电器之间开关作用课堂小结1、如图所示的电路中，属于两灯串联的是( )B2、如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ） A3、如图所示电路，若使两灯串联，应该闭合开关_______，断开开关_______；若使两灯并联，应该闭合开关_______，断开开关_______。若闭合开关S3，断开开关S1 和S2，则灯_______发光,______不发光；若闭合开关S1和S2，则会出现_______。S1S2、S3 L2L1短路S2、S3 S14、如果电路中的两个用电器，闭合开关后，两灯同时亮，下列说法正确的是（ ）A、两灯一定是串联。B、两灯一定是并联。C、两灯可能是串联，也可能并联。D、条件不足，无法判断。C5、电蚊拍具有灭蚊和照明等功能。当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。如图所示，电路设计符合这种要求的是（　　）D第二课时一，根据电路图连接实物电路一，根据电路图连接实物电路一，根据实物图画出电路图二，根据电路图连接实物图二，根据电路图连接实物图二，根据电路图连接实物图1、某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。下面几个电路图中符合要求的是（ ）三、按要求设计电路A2、小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，指示灯就发光提醒。如图所示四个电路中，能体现该装置工作原理的是 （ ） D3、为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯．夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭．白天，无论发出多大的声音，灯也不亮．请将下图中的器材连成符合楼道灯要求的电路．
