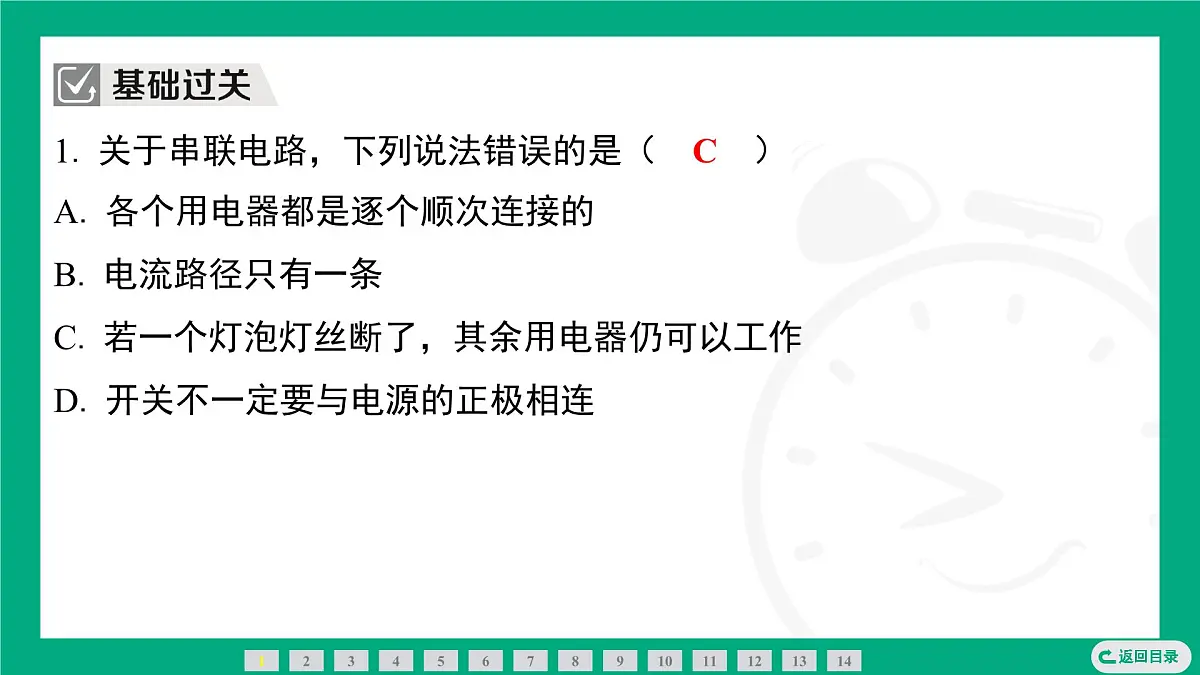

1. 关于串联电路，下列说法错误的是（　C　）

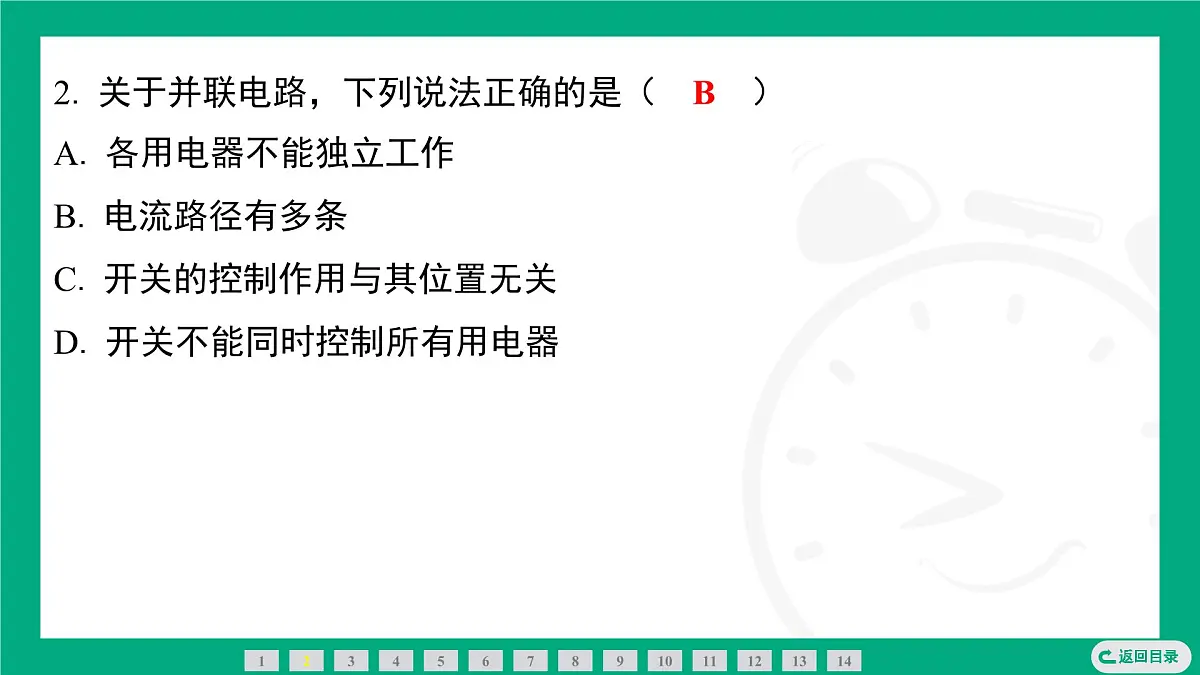

2. 关于并联电路，下列说法正确的是（　B　）

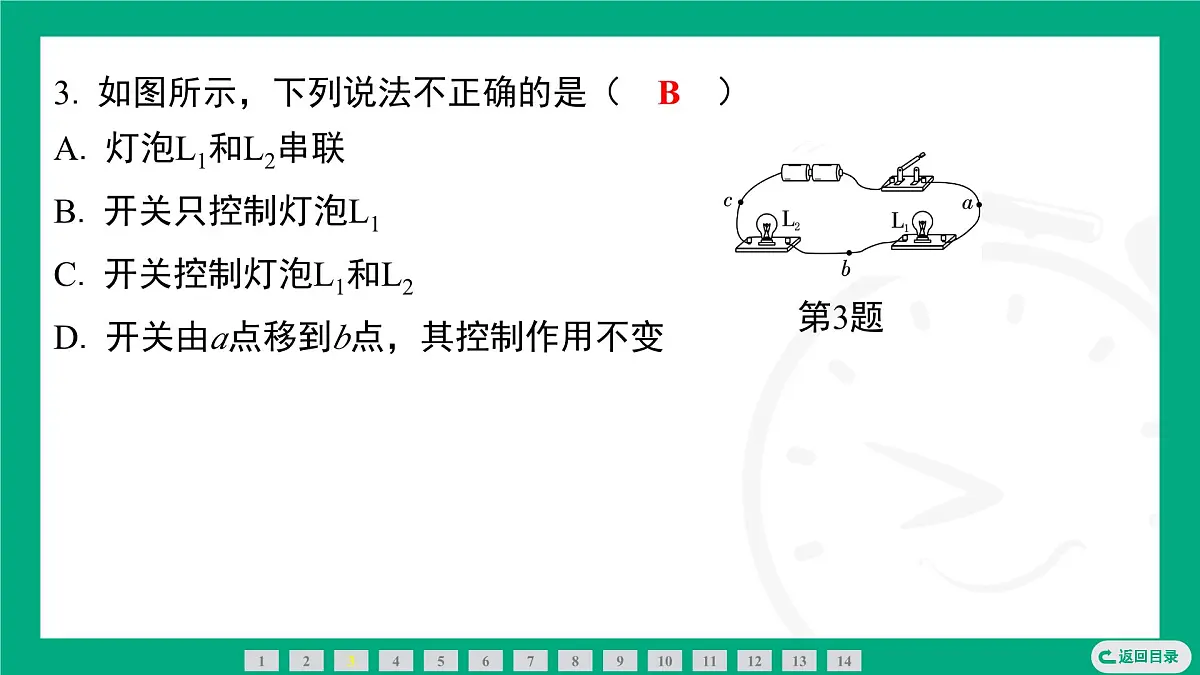

3. 如图所示，下列说法不正确的是（　B　）
第3题

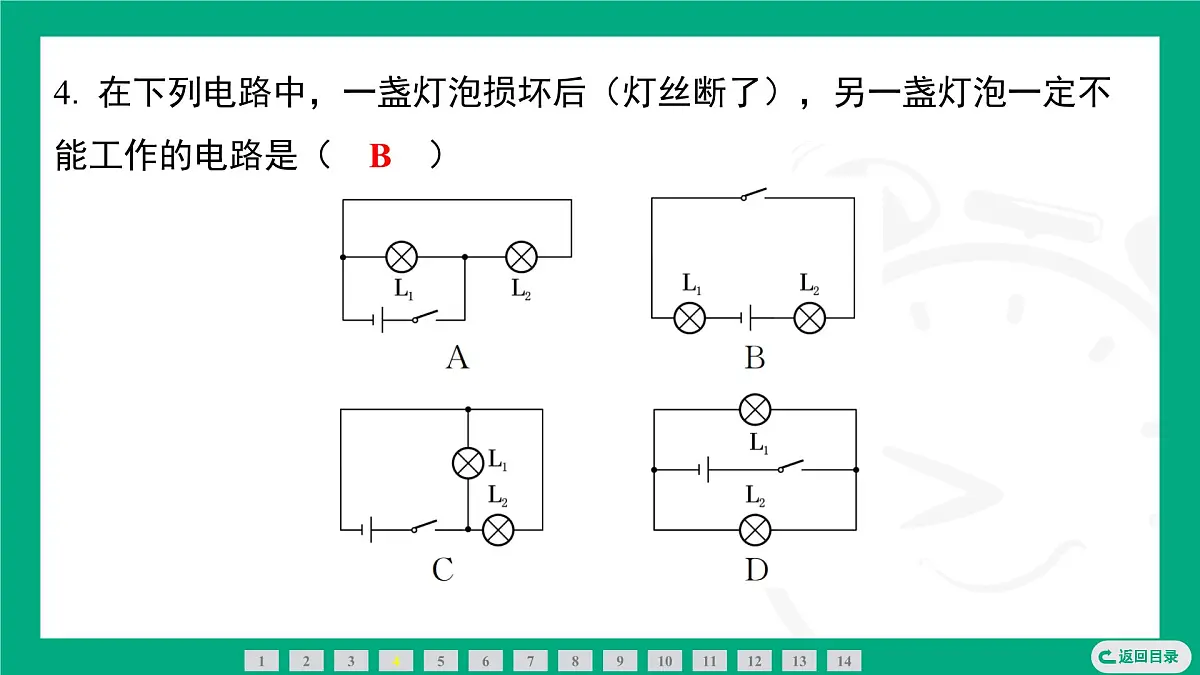

4. 在下列电路中，一盏灯泡损坏后（灯丝断了），另一盏灯泡一定不能工作的电路是（　B　）

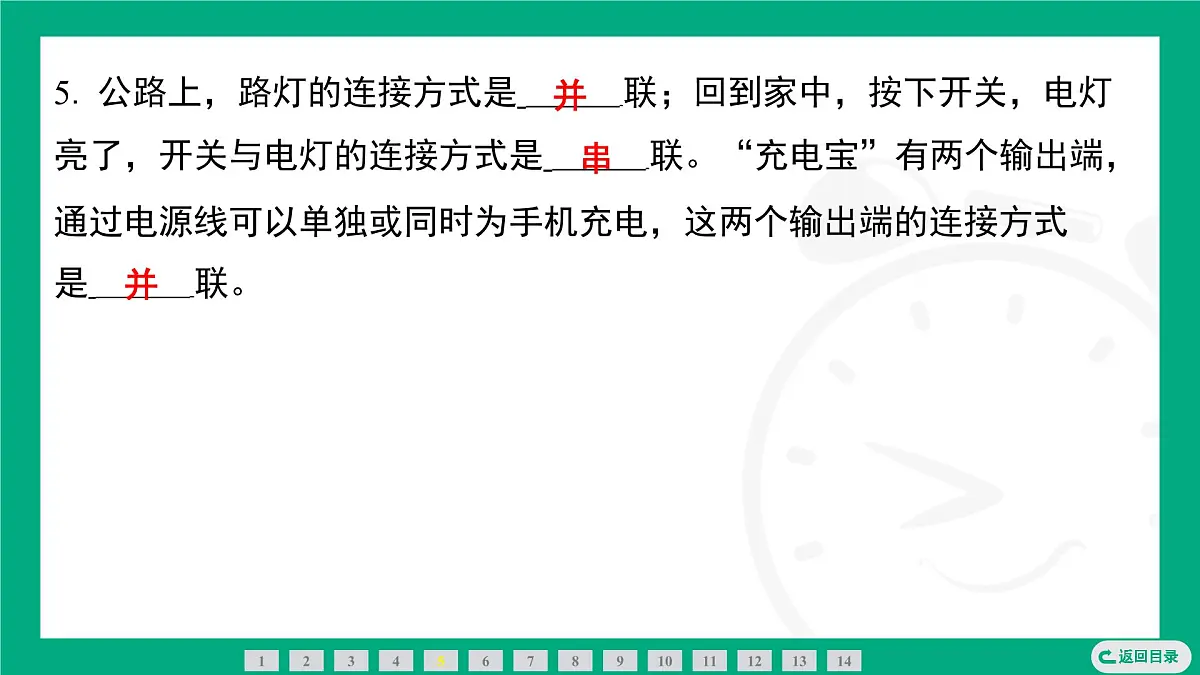

5. 公路上，路灯的连接方式是 联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是 联。“充电宝”有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是 联。

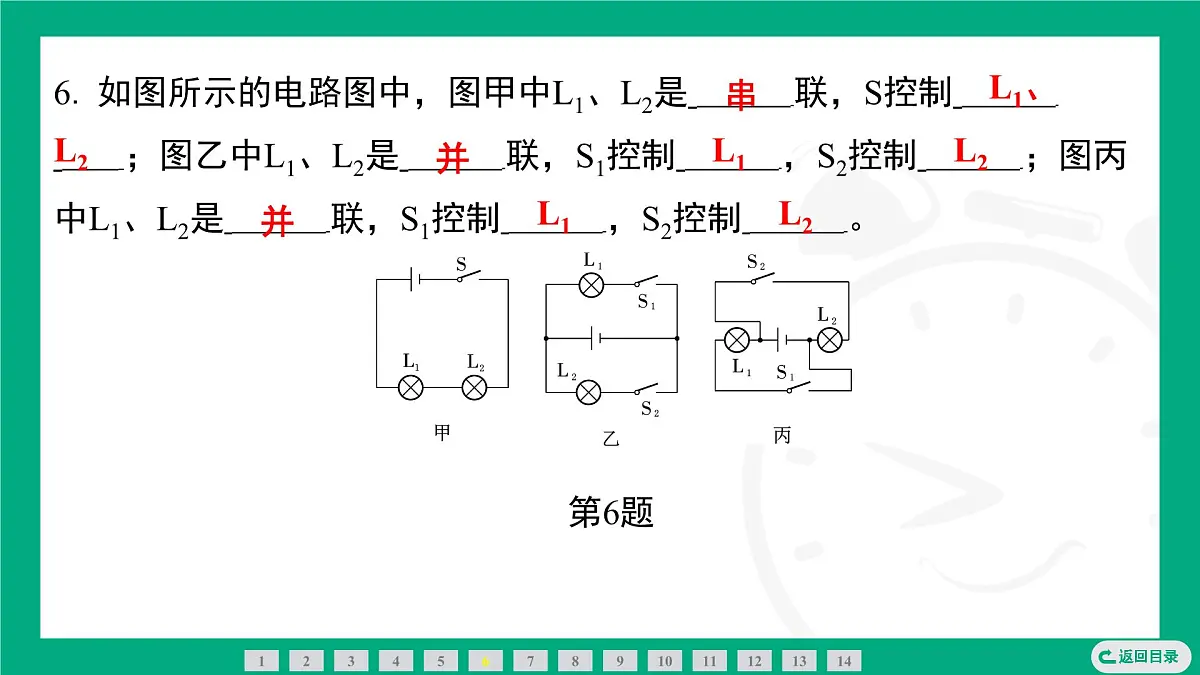

6. 如图所示的电路图中，图甲中L1、L2是 联，S控制 ⁠ ；图乙中L1、L2是 联，S1控制 ，S2控制 ；图丙中L1、L2是 联，S1控制 ，S2控制 ⁠。
　 　 第6题
7. 关于生活中的一些电路连接，下列判断正确的是（　D　）
8. 如图所示，实验小组的同学连接了四个电路来探究开关的控制作用，下列判断正确的是（　D　）
9. 如图所示的电路叫 电路，图中开关S1用来控制 ，开关S2用来控制 ，而开关S接在 路中，它可以控制 ⁠ ，请在图中用箭头标出开关都闭合后电路中的电流方向。

10. 如图所示为家用电冰箱及其部分电路图。冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制。照明灯与压缩机的连接方式是 （填“串联”或“并联”）。冰箱门关闭后，联动开关应该处于 （填“断开”或“闭合”）状态，当冰箱里的温度高于设定温度时，温控开关会自动 （填“断开”或“闭合”）。
　　　 第10题
11. 如图所示为一个封闭的电路盒，盒面上有两个灯泡和一个开关。拨动开关，两个灯泡一齐亮或一齐灭。为判断两灯的连接方式，将其中一个灯泡拧下来，发现另一个灯泡依然亮，由此判断：两灯的连接方式是 （填“串联”或“并联”）。判断依据是 ⁠ ⁠。
第11题
并联电路中，各
12. 如图所示为小强连接的并联电路，有一根导线尚未连接，请用笔画线代替导线补上。
13. 小雨的房间里有两盏灯。开关S1控制灯L1和L2，开关S2控制灯L2，将电路图画在虚线框内。

14. 在“连接串联电路”的实验中，实验电路如图所示。
第14题
（1） 在连接电路时，开关应该处于 状态，连接此电路时，至少需要 根导线。
（2） 连接好电路后闭合开关S，小慧发现　Ll、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是 （填字母）。
（3） 在老师闭合开关的时候，细心的小慧观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极。在不增加其他器材的条件下，能证实小慧的判断是否正确的做法是 ⁠ ⁠。
（4） 实验结束后，断开开关，先拆除 两端的导线，再拆除其他导线，并整理好器材。
断开开关，将两灯位置互换，闭合开
关后观察L1、L2的亮度关系　
第3节　串联电路和并联电路第2课时　串、并联电路的判断与分析
1. 下列电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（　B　）
2. 在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（　B　）
3. LED灯因具有节能、环保、安全等优点而被广泛应用，某学校宣传栏电子屏的每个字背后都是由许多LED灯组成的，王师傅在调试电路时断开某处，电子屏的第三个字立即熄灭，其他字均正常发光，如图所示。根据这一现象可以判断（　D　）
第3题
4. 如图所示为一款消防应急照明灯，当外部电路有电时应急灯不亮，外部电路停电时应急灯正常发光，则外部电路有电时控制应急灯的开关应该 （填“断开”或“闭合”）。小明同学想知道应急灯的两个灯泡是怎样连接的，他将应急灯中的任意一个灯泡拧下，另一个灯泡仍然发光，则应急灯的两个灯泡是 （填“串联”或“并联”）的。
第4题　　
5. 如图所示电路中：
（1） 若使L1、L2串联，则应闭合开关 ⁠。
（2） 若使L1、L2并联，则应闭合开关 ⁠。
（3） 若只闭合S3而断开S1、S2，则灯 亮。
（4） 若闭合S1、S2而断开S3，则灯 亮。
（5） 同时闭合开关 ，电源短路，这是不允许的。
第5题
6. 如图所示为简化了的玩具警车的电路图，下列说法正确的是（　B　）
第6题
7. 如图所示的电路，闭合开关S后，会产生的现象是（　C　）
8. 如图所示，小明家的饮水机有两盏灯：一盏红灯、一盏绿灯，红灯亮、绿灯不亮表示水还没有开；红灯熄灭、绿灯亮起来表示水开了，其实这两盏灯是由两个温控开关S1、S2控制的，当水开后，温控开关的开闭情况是（　A　）
第8题　　　
9. 将灯泡L和小电动机M接入如图所示的电路中，下列说法中，正确的是（　D　）
第9题
10. （易错题）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（　D　）
第10题
（2） 用导线将A、D连接，则L1和L2是 联的。
11. 如图所示的电路中，A、B、C、D是四个接线柱，开关S是闭合的。
第11题
（1） 用导线将A、B连接，再将C、D连接，则灯L1和L2是 ⁠联的。
（3） 如果用导线将B、C连接，那么电路为 （填“通路”“断路”或“短路”）。
12. 如表格中的电路图所示，闭合开关S后，发现两灯均不亮，其中一个灯损坏，现提供一根导线，请你用这根导线对电路进行检测。
