培优第一阶——基础过关练

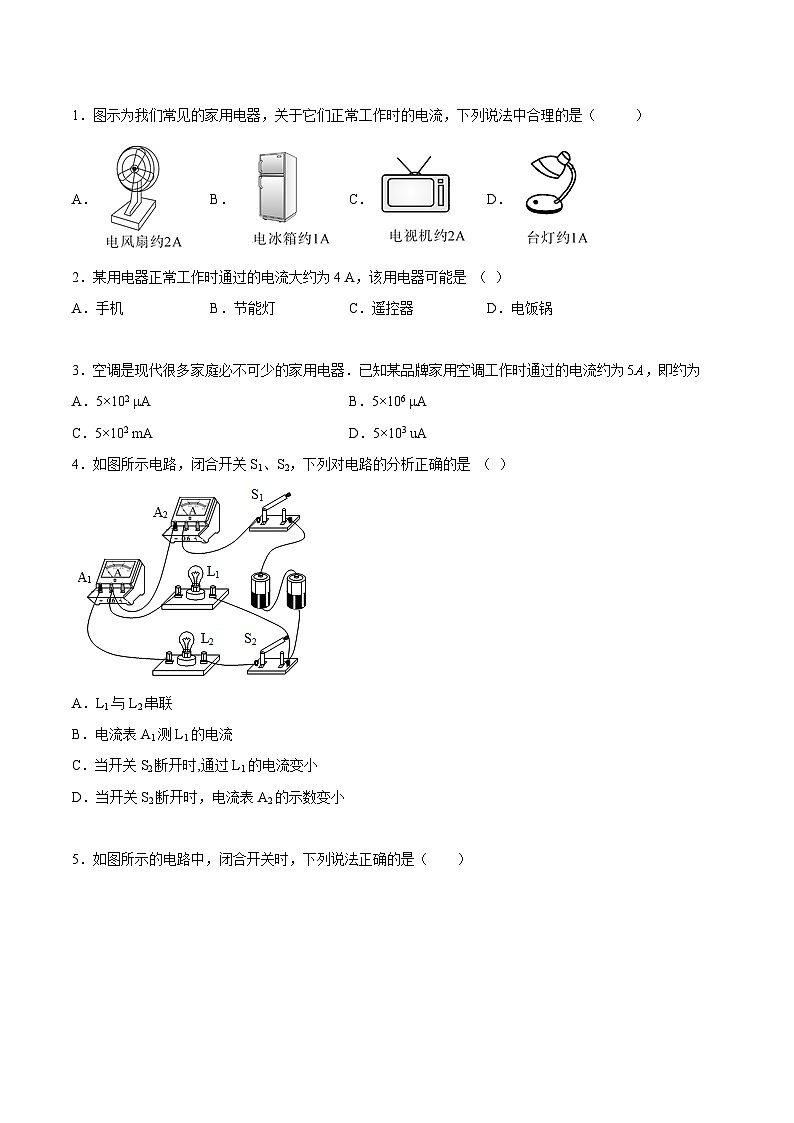

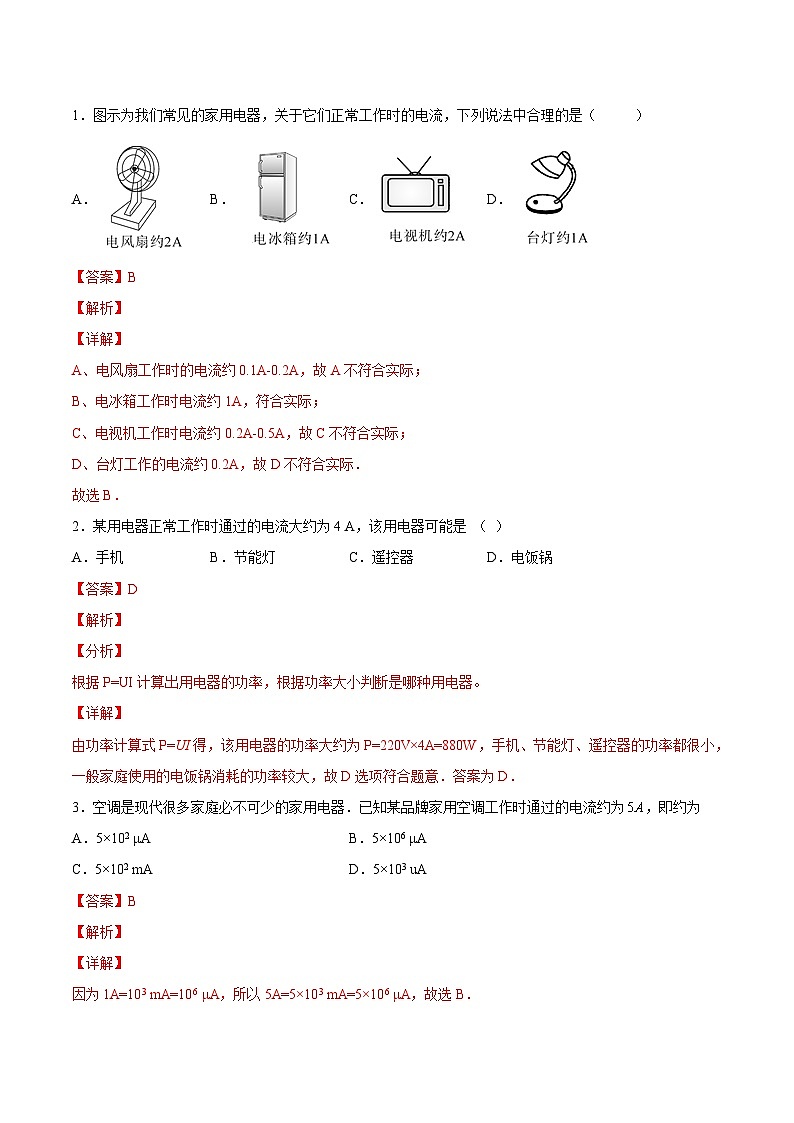

1．图示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（ ）
A．B．C．D．
【答案】B
【解析】
【详解】
A、电风扇工作时的电流约0.1A-0.2A，故A不符合实际；
B、电冰箱工作时电流约1A，符合实际；
C、电视机工作时电流约0.2A-0.5A，故C不符合实际；
D、台灯工作的电流约0.2A，故D不符合实际．
故选B．
2．某用电器正常工作时通过的电流大约为4 A，该用电器可能是 （ ）
A．手机B．节能灯C．遥控器D．电饭锅
【答案】D
【解析】
【分析】
根据P=UI计算出用电器的功率，根据功率大小判断是哪种用电器。
【详解】
由功率计算式P=UI得，该用电器的功率大约为P=220V×4A=880W，手机、节能灯、遥控器的功率都很小，一般家庭使用的电饭锅消耗的功率较大，故D选项符合题意．答案为D．
3．空调是现代很多家庭必不可少的家用电器．已知某品牌家用空调工作时通过的电流约为，即约为
A．5×102 μAB．5×106 μA
C．5×102 mAD．5×103 uA
【答案】B
【解析】
【详解】
因为1A=103 mA=106 μA，所以5A=5×103 mA=5×106 μA，故选B．

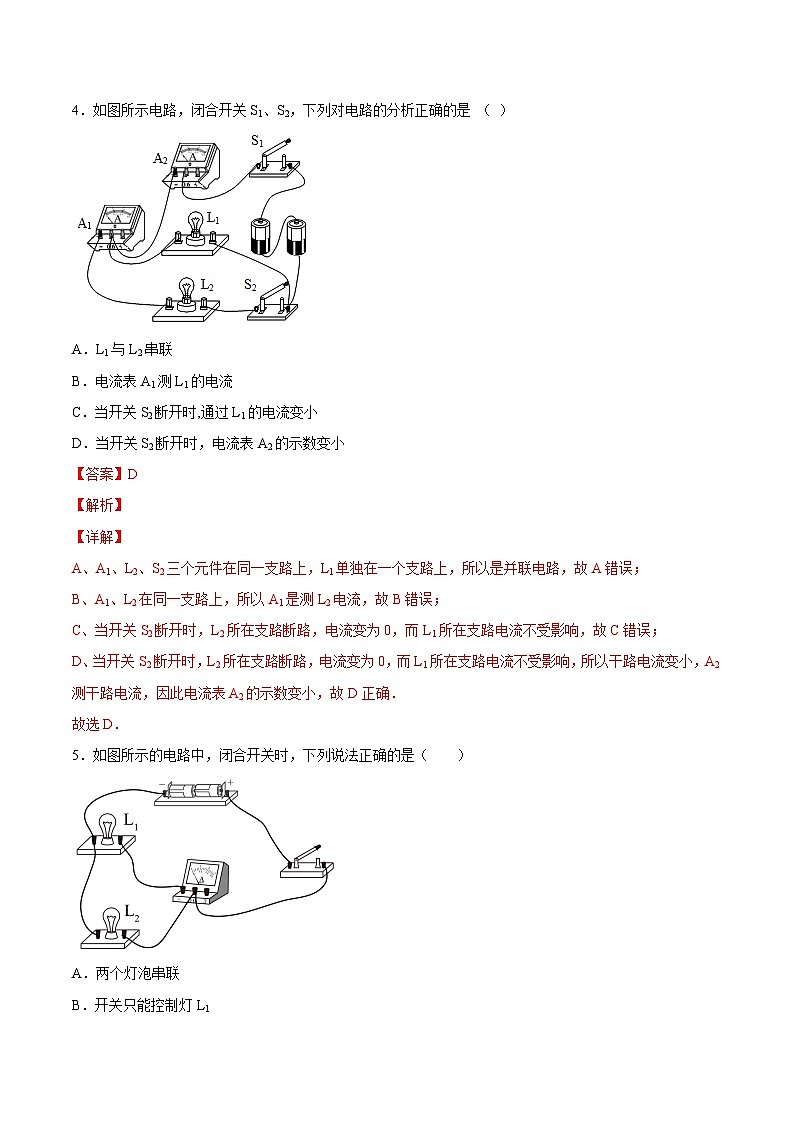

4．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 （ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时,通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
【答案】D
【解析】
【详解】
A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；
C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；
D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．
故选D．

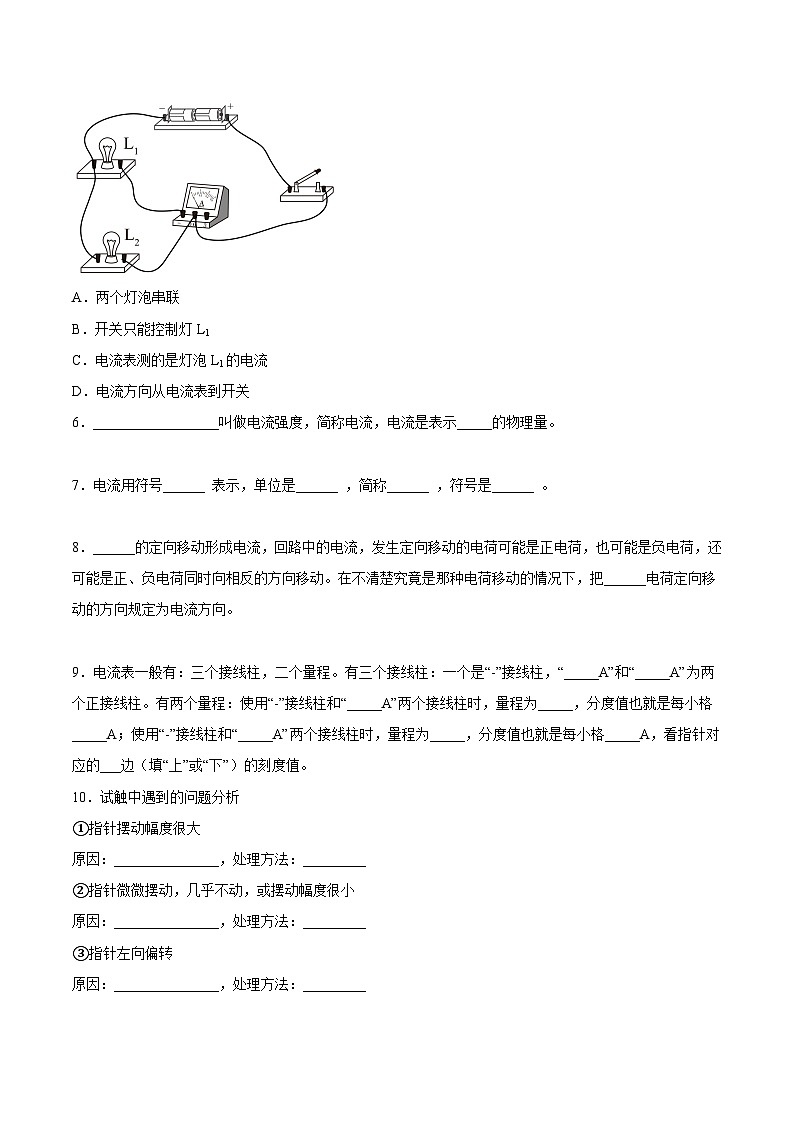

5．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
【答案】C
【解析】
【详解】
A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；
BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；
C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。
故选C。
6．__________________叫做电流强度，简称电流，电流是表示_____的物理量。
【答案】 单位时间里通过导体任一横截面的电量 电流强弱
【解析】
【详解】
[1][2]单位时间里通过导体任一横截面的电量叫做电流强度，简称电流。电流是表示电流强弱的物理量。
7．电流用符号______ 表示，单位是______ ，简称______ ，符号是______ 。
【答案】 I 安培 安 A
【解析】
【详解】
[1][2][3][4]电流是表示电流强弱的物理量，用符号I表示， 在国际单位制中，电流的基本单位是安培，简称：安，常用符号A表示。
8．______的定向移动形成电流，回路中的电流，发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反的方向移动。在不清楚究竟是那种电荷移动的情况下，把______电荷定向移动的方向规定为电流方向。
【答案】 电荷 正
【解析】
【详解】
[1][2]因为电流可能是正电荷定向移动形成的，也可能是负电荷定向移动形成的，也可能是正、负电荷同时向相反的方向移动形成的，所以电流是电荷定向移动形成的。在不清楚究竟是那种电荷移动的情况下，富兰克林把正电荷定向移动的方向规定为电流方向。
9．电流表一般有：三个接线柱，二个量程。有三个接线柱：一个是“-”接线柱，“_____A”和“_____A”为两个正接线柱。有两个量程：使用“-”接线柱和“_____A”两个接线柱时，量程为_____，分度值也就是每小格_____A；使用“-”接线柱和“_____A”两个接线柱时，量程为_____，分度值也就是每小格_____A，看指针对应的___边（填“上”或“下”）的刻度值。
【答案】 0.6 3 0.6 0.6A 0.02 3 3A 0.1 上
【解析】
【详解】
[1][2][3][4]电流表有三个接线柱，一个负接线柱，两个正接线柱，分别是0.6A和3A，当连接负接线柱和0.6A两个接线柱时，量程为0.6A；连接负接线柱和3A的接线柱时，量程为3A。
[5][6][7][8][9]电流表分为30个格，连接小量程时，分度值为0.02A，连接大量程时，分度值为0.1A，连接小量程时，看下边的刻度值，连接大量程时，看上边的刻度值。
10．试触中遇到的问题分析
①指针摆动幅度很大
原因：_______________，处理方法：_________
②指针微微摆动，几乎不动，或摆动幅度很小
原因：_______________，处理方法：_________
③指针左向偏转
原因：_______________，处理方法：_________
【答案】 电流表量程选小了 更换更大量程电流表或改接大量程接线柱 电流表量程选大了 改为小量程再测 正负接线柱接反了 立即断开开关，重连
【解析】
【详解】
①[1][2]试触中，如果电流表的指针摆动幅度很大，则电流表量程选小了，应该换用更大量程的电流表或由小量程换成大量程。
②[3][4]如果电流表指针只是微微摆动，则电流表量程选大了，应该换用小量程再测量。
③[5][6]如果电流表指针左向偏转，说明电流表正负接线柱接反了，应该立刻断开开关，重现连接。
11．在电学实验中，电流表应该__________（填“串联”或“并联”）在电路中．如图所示的电流表，若量程为0-3A，则表示的电流为_______ A．
【答案】 串联 1.5;
【解析】
【详解】
电流表的电阻很小，可以看作导线，所以在电学实验中，电流表应该串联在电路中．
如图所示的电流表，若量程为0-3A，分度值为0.1A，读数即此时表示的电流为1.5A．
培优第二阶——拓展培优练
12．下列四个电路中，电流表能测量通过灯电流的是（ ）
A．B．C．D．
【答案】D
【解析】
【详解】
AB．电流表均在干路上，测干路总电流．故AB不符合题意；
C．电流表与串联，测中的电流．故C不符合题意；
D．电流表与串联，测中的电流．故D符合题意．
13．如图所示的电路中，电流表测量的是（ ）
A．通过灯L1的电流B．通过灯L2的电流
C．通过灯L1和灯L2的电流乏和D．电源供给电路的总电流
【答案】B
【解析】电流表与待测电路串联，上图中，两灯并联，电流表与L2串联，故电流表测量的是通过灯L2的电流，故B符合题意，ACD不符合题意。
故选B。
14．下列关于电表的说法正确的是（ ）
A．使用时，电流表要与被测电路并联，电压表与被测电路串联
B．电流从电表的“-”接线柱流入，“+”接线柱流出，电表有可能损坏
C．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
【答案】B
【解析】A．使用时，电流表要与被测电路串联，电压表与被测电路并联，故A错误；
B．电流从电表的“-”接线柱流入，“+”接线柱流出，会导致电表指针反向偏转，即偏转到0刻度线左侧，则电表有可能损坏，故B正确；
C．使用电压表时，它的两个接线柱允许不通过用电器直接与电源两极相连，故C错误；
D． 电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好，故D错误。
故选B。
15．如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（ ）
A．B．
C．D．
【答案】C
【解析】
【详解】
A．由图知，两灯并联，电流表测通过的电流，故A不符合题意；
B．由图知，两灯并联，电流表测通过的电流，但电流表的正负接线柱接反，故B不符合题意；
C．由图知，两灯并联，一只电流表测干路电流，另一只电流表测通过的电流，根据并联电路电流的特点可得通过的电流
故C符合题意；
D．由图知，两灯并联，电流表测干路的电流，无法得到时通过灯的电流，故D错误。
故选C。
16．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则
A．两灯是串联连接的B．流过L1的电流是 0.6A
C．流过L2的电流是2.6AD．干路电流是3.2A
【答案】B
【解析】
【详解】
解答：
(1)由电路图可知,两灯泡并联,电流表A1测L1支路的电流,电流表A2测干路电流，故A错误．
(2)因为并联电路中干路电流等于各支路电流之和,即干路电流大于任意支路的电流,而从电流表指针偏转位置来看,A2偏转的比A1读数还小，所以电流表A1的量程为0∼0.6A，流过L1的电流为0.6A，故B正确；(3)电流表A2的量程为0∼3A，分度值为0.1A，示数I＝2.6A，干路电流为2.6A，故D错误；(4)由于并联电路电流规律：I＝I1+I2，故通过灯L2的电流：I2＝I−I1＝2.6A−0.6A＝2A，故C错误．
故选B.
【点睛】
由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流．
17．使用电流表时，必须把它_____（选填“串联”或“并联”）接在要测量的那部分的电路中，使用时必须让电流表的“+”接线柱靠近电源的正极，还要注意所测的电流不得超过它的_____．在某次测量过程中，电流表指针偏转如图所示，出现该错误可能的原因是_____．
【答案】 串联 量程 电流表的量程选大了
【解析】
【详解】
[1]根据电流表的使用规则，电流表必须和被测用电器串联；
[2]还要注意所测的电流不得超过它的量程；
[3]从图中可知，电流表指针偏转幅度较小，是因为电流表量程选大了，应该选0.6A．
18．如图所示是同学用电流表测电流时指针偏转常见的三种错误情况；
（1）发生甲现象的原因是_____．
（2）发生乙现象的原因是_____．
（3）发生丙现象的原因是_____．
【答案】 电流表正负接线柱接反了 电流表量程太大 电流表量程太小
【解析】
【分析】
使用电流表测电流时，应让电流从电流表正接线柱流入，负接线柱流出，被测电流不能超过电流表的量程．
【详解】
（1）由图甲可知，电流表指针向左偏转，说明电流表正负接线柱接反了；
（2）由图乙可知，电流表指针偏转角度很小，说明选择的量程太大；
（3）电流表指针超过最右边刻度线，超出了电流表量程，因为电流表所选量程太小造成的．
故答案为（1）电流表正负接线柱接反了；（2）电流表量程太大；（3）电流表量程太小．
【点睛】
本题考查电流表的使用，需要知道如果“+”“一”接线柱接反，则电流表的指针反向偏转，不仅测不出电路，指针还会被打弯，损坏电流表．
19．如图所示，是某同学在做“用电流表测电流”的实验时连接的电路，当他用开关试触时，发现三盏灯都不亮，电流表的指针也不偏转，这是因为发生了_______现象。请在图中拆去________号线，就可让开关闭合后，三个小灯泡都发光，这时三个小灯泡的连接方式是_______，电流表测的是通过______的电流。
【答案】 短路 5 并联 L1
【解析】
【详解】
[1]由电路图可知：电流从电源正极流出，经导线12457流回电源负极，造成短路，使得灯泡不能发光，电流表指针不偏转。
[2][3]去掉5号导线后，三个灯泡首尾并列连接，电流从电源正极流出经三条路径流回负极，即三个灯泡并联。
[4]电流表串联在L1所在支路，所以电流表测量的是L1的电流。
20．小明要完成测量某只小灯泡发光时通过灯丝中的电流的实验。
(1)要测量小灯泡的电流，必须将电流表与小灯泡______联。
(2)小明在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路过程中，他忘了要_______________。
(3)改进后闭合开关，又发现电流表指针向左偏转，如上图所示，造成这种现象的原因是_____(选填数字序号)。
①电流表量程选择过小 ②电流表量程选择偏大 ③电流表正负接线柱接反
(4)小明使用电流表0~3A的量程，测量时指针向刻度方向偏转了3格，为了减少误差，则此时电流表的量程应选择为_______(选填“0~0.6A”或“0~3A”)。
【答案】 串 断开开关 ③ 0~0.6A
【解析】
【详解】
(1)[1]电流表在使用过程中应与用电器小灯泡串联。
(2)[2]刚接好最后一根导线，电流表的指针就发生了偏转，说明连接电路时未断开开关，导致电路直接接通。
(3)[3]闭合开关，又发现电流表指针向左偏转，说明电流负进正出，电流表正负接线柱接反。
(4)[4]使用电流表0~3A的量程，测量时指针向刻度方向偏转了3格，电流表指针偏转过小，选择的量程太大，此时应选择0~0.6A小量程再次测量。
21．请在左下图原图上改动导线，使两只电流表分别测干路和支路的电流．并在虚线框中画出改正后的电路图．（(要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)
( )

【答案】
【解析】
【详解】
由题意可知，两电流表应有一个在干路上，一个在支路上，且两灯应并联；
由图可知，将A2的0.6接线柱改接到灯泡L2的右侧接线柱符合要求，如图所示：
由实物图画出电路图如图所示：
【点睛】
重点是实物电路的改接以及电路图画法，熟练掌握串联和并联电路特点，掌握好电流表的使用方法．
