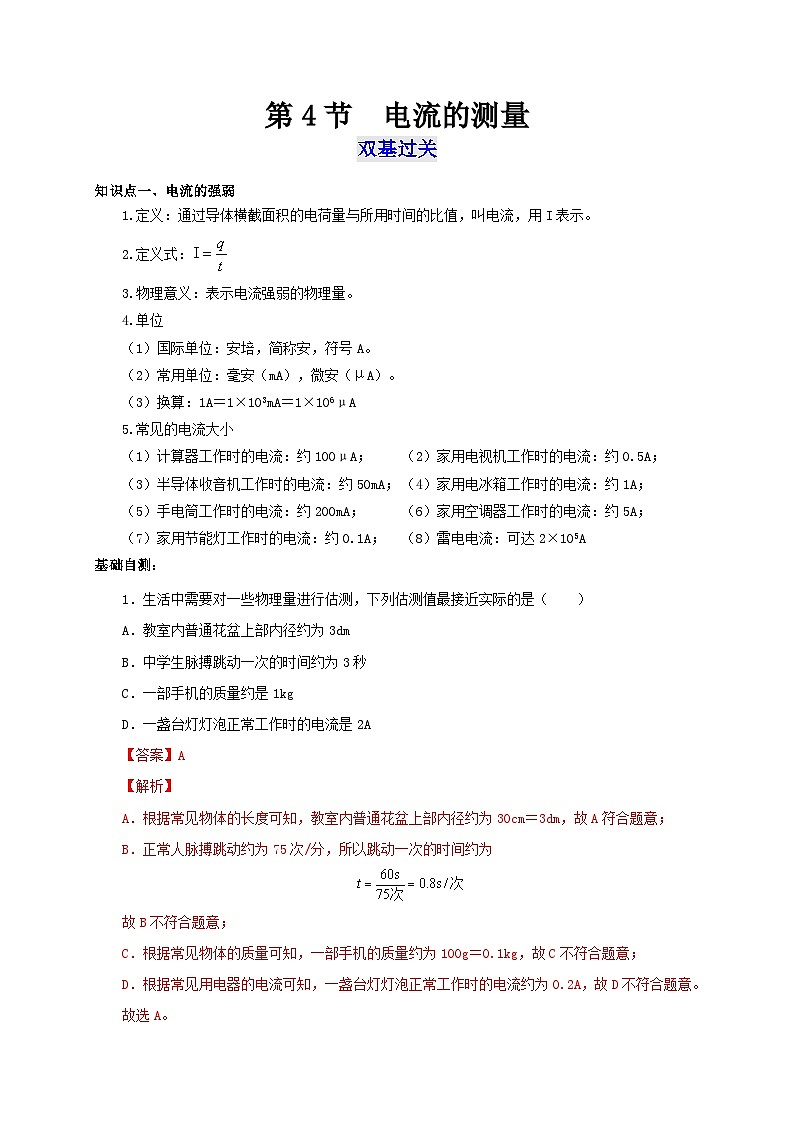

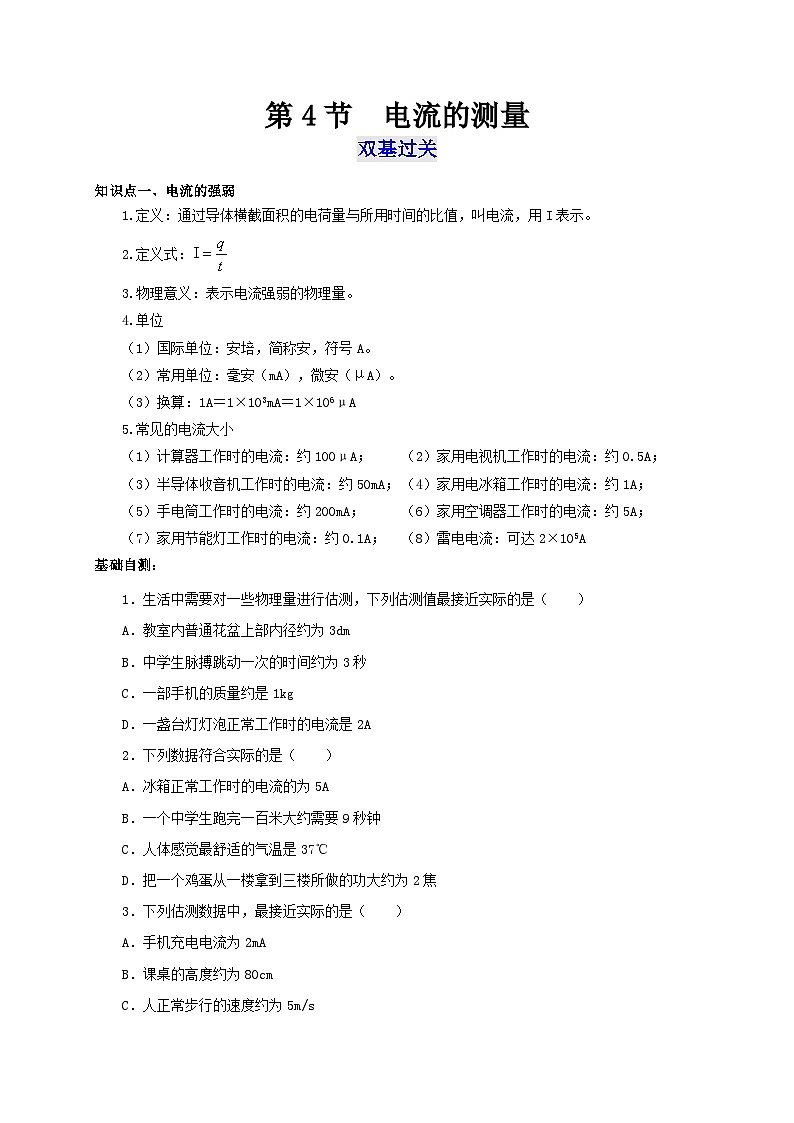

知识点一、电流的强弱
1.定义：通过导体横截面积的电荷量与所用时间的比值，叫电流，用I表示。
2.定义式：
3.物理意义：表示电流强弱的物理量。
4.单位
（1）国际单位：安培，简称安，符号A。
（2）常用单位：毫安（mA），微安（μA）。
（3）换算：1A＝1×103mA＝1×106μA
5.常见的电流大小
（1）计算器工作时的电流：约100μA；（2）家用电视机工作时的电流：约0.5A；
（3）半导体收音机工作时的电流：约50mA；（4）家用电冰箱工作时的电流：约1A；
（5）手电筒工作时的电流：约200mA；（6）家用空调器工作时的电流：约5A；
（7）家用节能灯工作时的电流：约0.1A；（8）雷电电流：可达2×105A
基础自测：
1．生活中需要对一些物理量进行估测，下列估测值最接近实际的是（ ）
A．教室内普通花盆上部内径约为3dm
B．中学生脉搏跳动一次的时间约为3秒
C．一部手机的质量约是1kg
D．一盏台灯灯泡正常工作时的电流是2A
【答案】A
【解析】
A．根据常见物体的长度可知，教室内普通花盆上部内径约为30cm＝3dm，故A符合题意；
B．正常人脉搏跳动约为75次/分，所以跳动一次的时间约为
故B不符合题意；
C．根据常见物体的质量可知，一部手机的质量约为100g＝0.1kg，故C不符合题意；
D．根据常见用电器的电流可知，一盏台灯灯泡正常工作时的电流约为0.2A，故D不符合题意。
故选A。

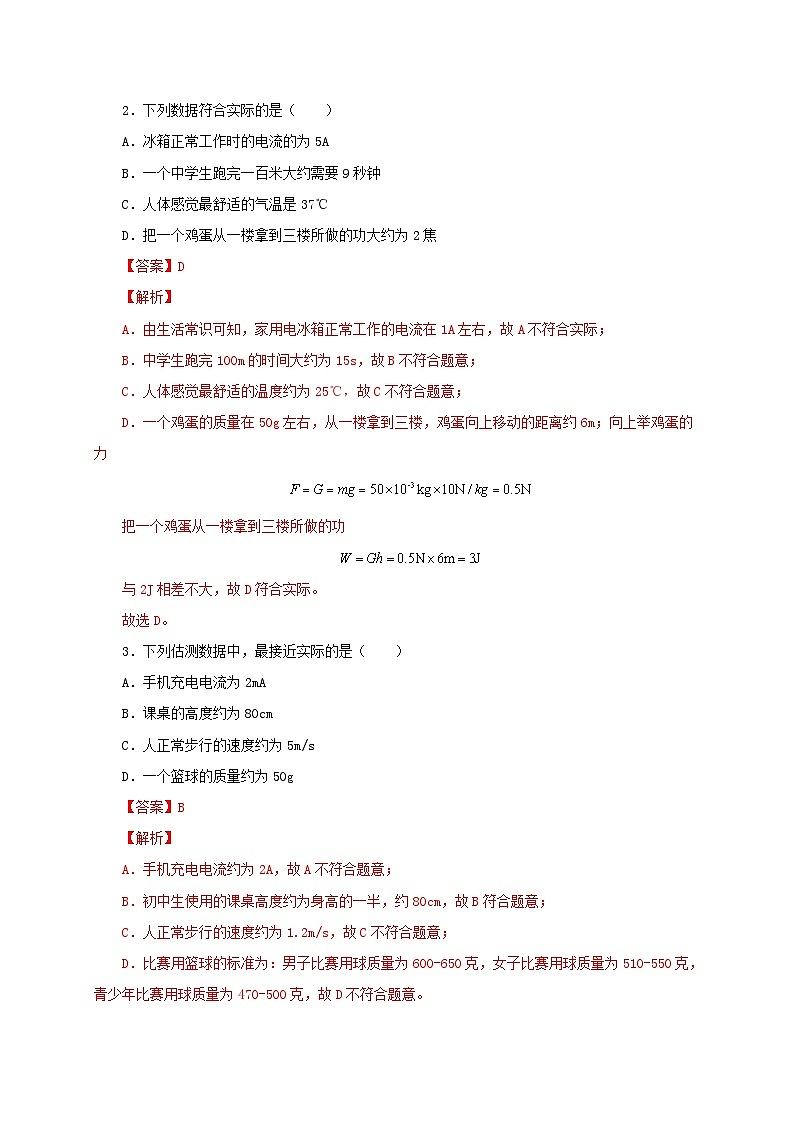

2．下列数据符合实际的是（ ）
A．冰箱正常工作时的电流的为5A
B．一个中学生跑完一百米大约需要9秒钟
C．人体感觉最舒适的气温是37℃
D．把一个鸡蛋从一楼拿到三楼所做的功大约为2焦
【答案】D
【解析】
A．由生活常识可知，家用电冰箱正常工作的电流在1A左右，故A不符合实际；
B．中学生跑完100m的时间大约为15s，故B不符合题意；
C．人体感觉最舒适的温度约为25℃，故C不符合题意；
D．一个鸡蛋的质量在50g左右，从一楼拿到三楼，鸡蛋向上移动的距离约6m；向上举鸡蛋的力
把一个鸡蛋从一楼拿到三楼所做的功
与2J相差不大，故D符合实际。
故选D。
3．下列估测数据中，最接近实际的是（ ）
A．手机充电电流为2mA
B．课桌的高度约为80cm
C．人正常步行的速度约为5m/s
D．一个篮球的质量约为50g
【答案】B
【解析】
A．手机充电电流约为2A，故A不符合题意；
B．初中生使用的课桌高度约为身高的一半，约80cm，故B符合题意；
C．人正常步行的速度约为1.2m/s，故C不符合题意；
D．比赛用篮球的标准为：男子比赛用球质量为600-650克，女子比赛用球质量为510-550克，青少年比赛用球质量为470-500克，故D不符合题意。
故选B。

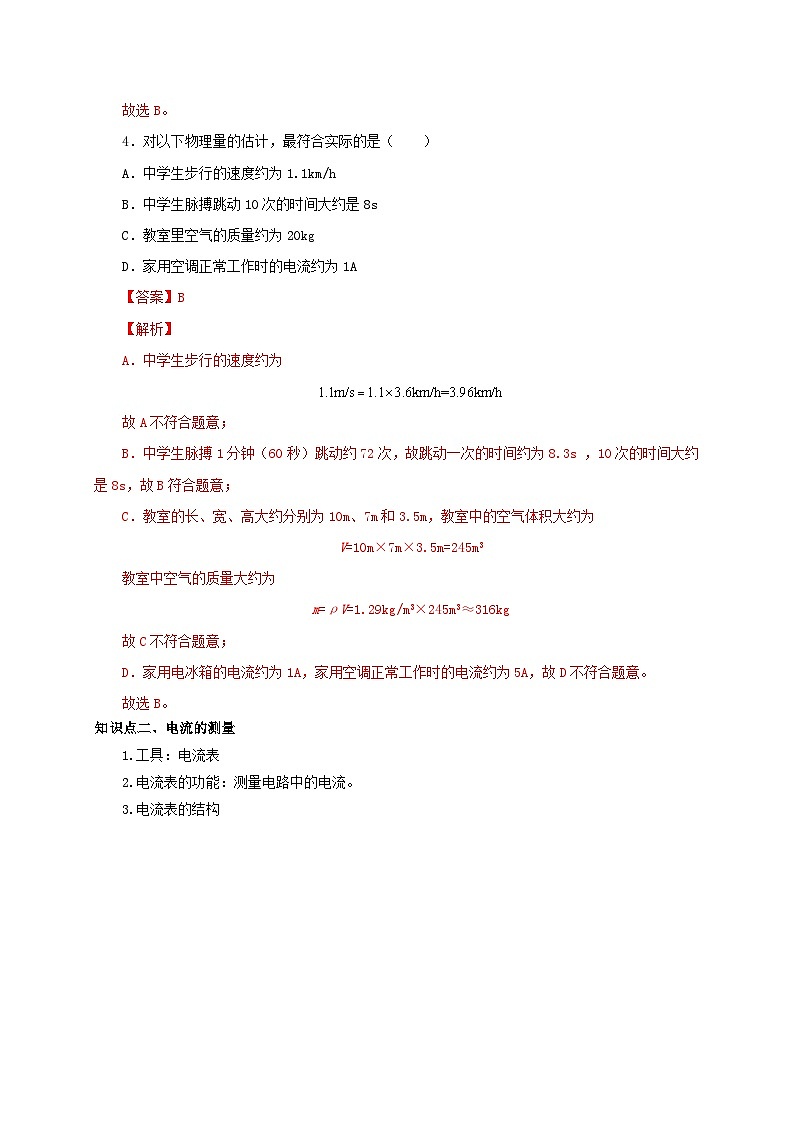

4．对以下物理量的估计，最符合实际的是（ ）
A．中学生步行的速度约为1.1km/h
B．中学生脉搏跳动10次的时间大约是8s
C．教室里空气的质量约为20kg
D．家用空调正常工作时的电流约为1A
【答案】B
【解析】
A．中学生步行的速度约为
故A不符合题意；
B．中学生脉搏1分钟（60秒）跳动约72次，故跳动一次的时间约为8.3s ，10次的时间大约是8s，故B符合题意；
C．教室的长、宽、高大约分别为10m、7m和3.5m，教室中的空气体积大约为
V=10m×7m×3.5m=245m3
教室中空气的质量大约为
m=ρV=1.29kg/m3×245m3≈316kg
故C不符合题意；
D．家用电冰箱的电流约为1A，家用空调正常工作时的电流约为5A，故D不符合题意。
故选B。

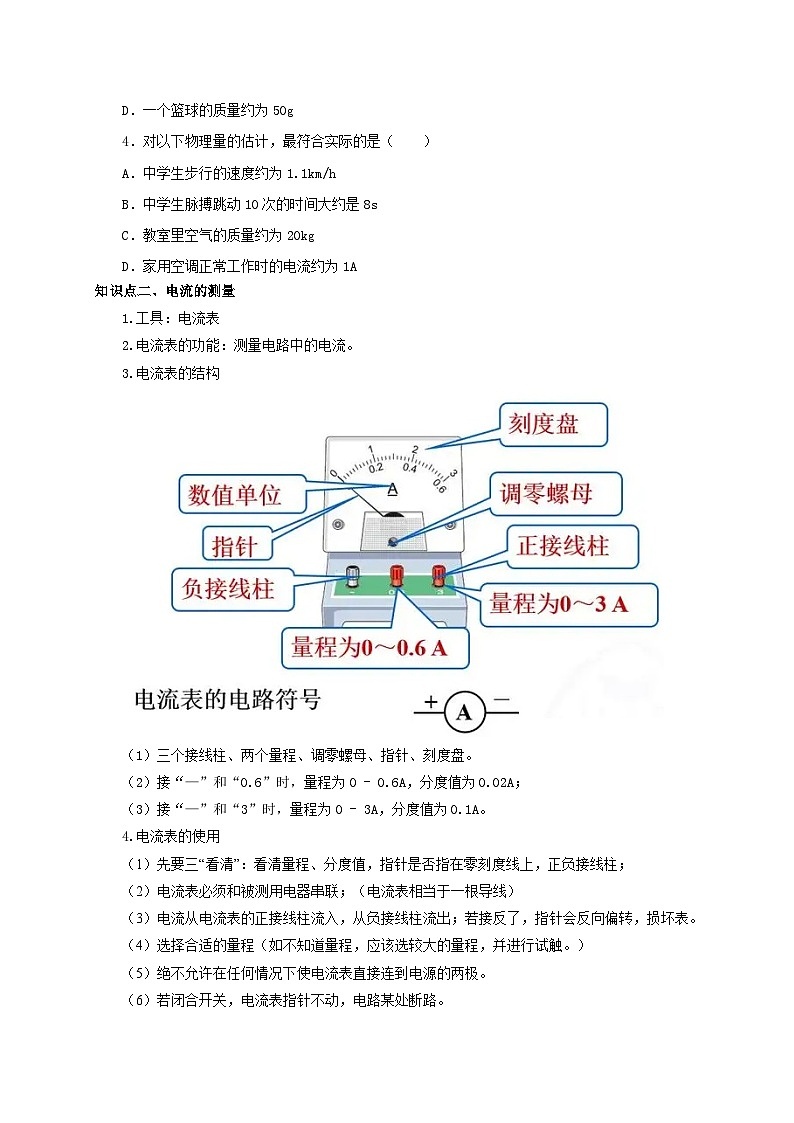

知识点二、电流的测量
1.工具：电流表
2.电流表的功能：测量电路中的电流。
3.电流表的结构
（1）三个接线柱、两个量程、调零螺母、指针、刻度盘。
（2）接“—”和“0.6”时，量程为0 - 0.6A，分度值为0.02A；
（3）接“—”和“3”时，量程为0 - 3A，分度值为0.1A。
4.电流表的使用
（1）先要三“看清”：看清量程、分度值，指针是否指在零刻度线上，正负接线柱；
（2）电流表必须和被测用电器串联；（电流表相当于一根导线）
（3）电流从电流表的正接线柱流入，从负接线柱流出；若接反了，指针会反向偏转，损坏表。
（4）选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。）
（5）绝不允许在任何情况下使电流表直接连到电源的两极。
（6）若闭合开关，电流表指针不动，电路某处断路。

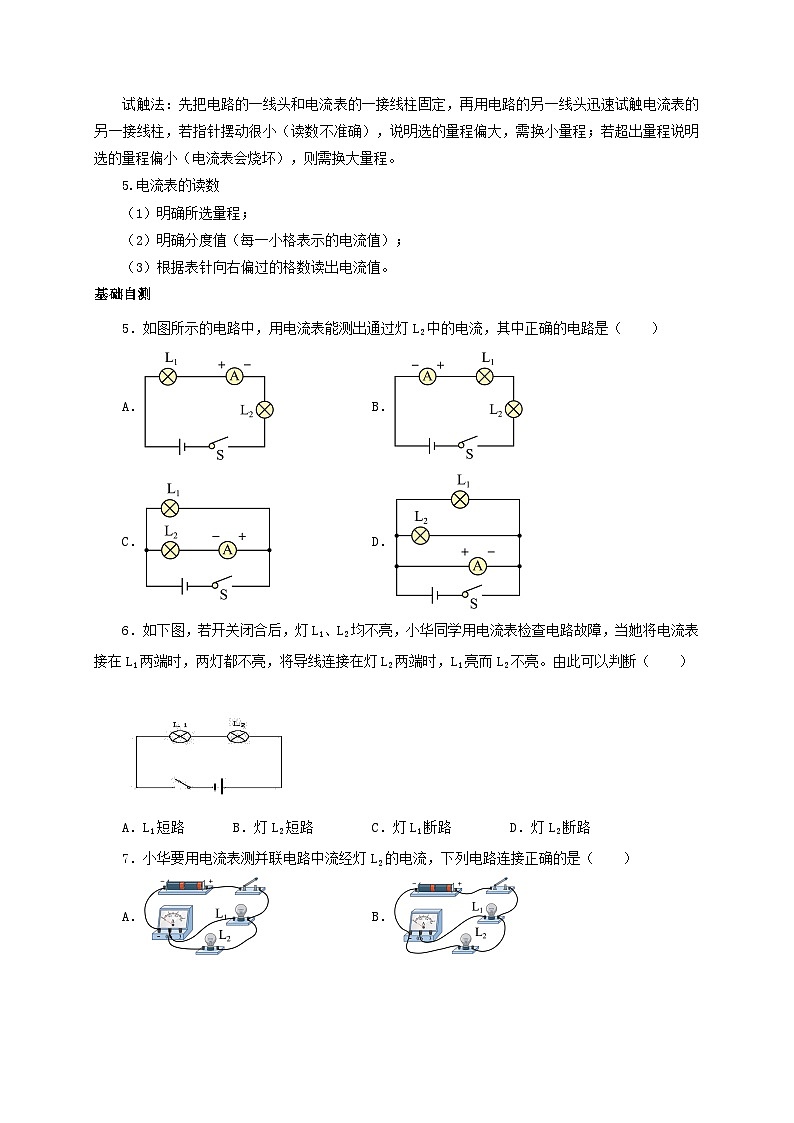

试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小（读数不准确），说明选的量程偏大，需换小量程；若超出量程说明选的量程偏小（电流表会烧坏），则需换大量程。
5.电流表的读数
（1）明确所选量程；
（2）明确分度值（每一小格表示的电流值）；
（3）根据表针向右偏过的格数读出电流值。
基础自测
5．如图所示的电路中，用电流表能测出通过灯L2中的电流，其中正确的电路是（ ）
A．B．
C．D．
【答案】A
【解析】
A．图中两灯泡串联，串联电路中各处电流相同，电流表测串联电路的电流，同时也能测量通过灯L2的电流，且正负接线柱连接正确，故A正确；
B．图中电流表与两灯泡串联，但是电流表正负接线柱连接错误，故B错误；
C．图中电流表与灯泡L2串联，但是电流表正负接线柱连接错误，故C错误；
D．图中电流表与两灯泡并联，相当于电流表直接连在电源的两极上，电源会发生短路，会烧坏电流表和电源，故D错误。
故选A。
6．如下图，若开关闭合后，灯L1、L2均不亮，小华同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。由此可以判断（ ）
A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路
【答案】D
【解析】
【详解】
小华同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，说明了灯泡L2一定出现故障，将导线连接在灯L2两端时，L1亮而L2不亮，说明了L1正常，因为L1一切正常，若L2短路，电路中一定有电流流过，闭合开关，L1应该发光，所以L2应该是发生了断路，故ABC不符合题意，D符合题意。
故选D。
7．小华要用电流表测并联电路中流经灯L2的电流，下列电路连接正确的是（ ）
A．B．
C．D．
【答案】D
【解析】
A．如图电流从电池的正极出发，经过开关后分流，分别经过两个灯泡后汇合，再经过电流表后回到电池的负极，故电流表测量干路电流，故A错误；
B．电流表与灯泡L1串联，测量L1的电流，故B错误；
C．如图电流从电池的正极出发，经过开关后经过电流表再分流，分流经过两个灯泡后汇合到电池的负极，电流表在干路上，测量干路电流，故C错误；
D．如图所示，电流从电池的正极出发，经过开关后分流，一条支路经过灯泡L1，另外一条支路经过电流表、灯泡L2后再与经过灯泡L1的支路电流汇合，回到负极，故电流表与灯泡L2串联，测量灯泡L2的电流，故D正确。
故选D。
8．如图所示，电路连接没有错误，每只表都有示数，则下面判断，正确的是（ ）
A．表A1测的是L1的电流B．表A1会使两个灯短路
C．表A2测的是L1的电流D．表A2测的是L1和L2的总电流
【答案】D
【解析】
如图，灯L1和灯L2能和电源单独构成通路，所以灯L1和灯L2是并联的，红色是电流通过灯L1的路径，绿色是电流通过灯L2的路径，根据电流路径可以判断电流表A1测量L2的电流，电流表A2测的是L1和L2的总电流。故ABC错误，D正确。
故选D。
9．测量是物理实验的基本技能，下列测量工具读数正确的是（ ）
A．木块长度4.60cm
B．弹簧测力计的读数3.6N
C．温度计示数18℃
D．电流表读数0.3A
【答案】D
【解析】
A．由图示刻度尺可知，其分度值为1mm，木块长度为
4.60cm-1.00cm=3.60cm
故A错误；
B．由图可知，弹簧测力计的分度值是0.2N，弹簧测力计的读数是2.4N，故B错误；
C．由图可知，温度计的分度值是1℃，液面在零刻度以下，因此温度计的示数为-2℃，故C错误；
D．由图可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，故D正确。
故选D。
10．在“用电流表测电流”的实验中，已知电路中的电流约在0.4A左右，请你在图中用笔画线代替导线，将电路补充完整。
【答案】
【解析】
电路中电流约0.4A，电流表选择0~0.6A量程，电流表要串联在电路中，电流从电流表的正接线柱流入，从负接线柱流出，如图所示：
考点突破
考点1.常见用电器的工作电流
方法：记住生活中的一些常见电流
节能灯、台灯、电风扇等小型电器中流过的电流约为0.1A；电视机中流过的电流约为0.5A；洗衣机中流过的电流约为1.5A；空调中流过的电流约为5A；手机充电电流为2A；处于待机状态时，电流通常是10-20mA； 处于通话或看电影玩游戏状态时，电流通常是300-500mA不等，声音愈大，电流愈大；笔记本电流约1A；电饭锅电流为5-10A；。
例1.（2022·四川乐山）下列数据中符合生活实际的是（ ）
A．家庭节能灯中的电流约为10A
B．一个苹果的质量约为1kg
C．课桌的高度约为0.7m
D．成年人的正常体温是39℃
【答案】C
【解析】
A．家庭节能灯中的电流约为0.1A，故A不符合题意；
B．一个苹果的质量约为200g，故B不符合题意；
C．中学生的身高约为1.6m，课桌差不多是人身高的一半，故课桌的高度约为0.7m，故C符合题意；
D．成年人的正常体温是37℃，若成年人的体温是39℃，则说明是高烧，故D不符合题意。
故选C。
例2.（2022·山东泰安）下列对生活中常见物理量的估测，符合实际的是（ ）
A．教室内课桌的高度约为B．一名中学生的质量约为
C．人体正常体温约为38℃D．家用电冰箱正常工作时的电流约为
【答案】B
【解析】
A．教室里的课桌低于1m，约为0.75m，即75cm，故A不符合题意；
B．成年人的质量约为65kg左右，中学生的质量比成年人小一些，约为50kg左右，故B符合题意；
C．一般人的正常体温是37℃左右，38℃属低热，故C不符合题意；
D．家用电冰箱功率约为200W，则由P=UI可知正常工作电流为
故D不符合题意。
故选B。
考点2.电流表
方法：（1）电流表的使用规则“三要、二不要”
三要：电流表要与被测电路（用电器）串联；电流要从电流表的“+”接线柱流入，“-”接线柱流出；无法知道被测电流的大小时，要用大量程试触法选择量程。
二不要：电流表不要与用电器并联；电流表不要直接接到电源两级。
（2）“去表法”判断电流表的测量对象
分析电路的结构，确定电流表的位置，将电路中电流表断开，分析哪些用电器不能工作，则断开的电流表测量的就是那些用电器的电流。
（3）熟练掌握五类电流表故障问题及原因分析
①故障：指针偏转超过其量程；原因：量程选择偏小。
②故障：指针偏转角度过小；原因：量程选择过大。
③故障：指针反向偏转；原因：电流表正负接线柱接反。
④故障：指针没有偏转；原因：电流表所在电路可能出现断路或被短接。
⑤故障：电流表被烧坏；原因：电流表可能直接与电源两级连接。
例3.（2022 辽宁阜新）下列电路图中，能正确测量通过灯L2电流的电路是（ ）
A．B．
C．D．
【答案】C
【解析】
A．图中电流表测干路电流，测流过L1、L2的总电流，故A不符合题意；
B．图中电流表A与L1串联，但电流表正负接线柱接反了，故B不符合题意；
C．图中电流表A与L2串联，电流表的正负接线柱正确，电流表能测L2支路电流，故C符合题意；
D．图中电流表A与L1串联，电流表测量L1支路电流，故D不符合题意。
故选C。
例4.（2021 江苏徐州）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（ ）
A．灯L1不亮B．灯L2不亮C．电流表无示数D．电池也被烧坏
【答案】A
【解析】
由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。
故选A。
例5.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线c，电流表测量的是小灯泡L1的电流
D．撤掉导线b，电流表测量的是小灯泡L2的电流
【答案】C
【解析】
AB．由图可知，撤掉导线a，灯L1和L2并联，电流表没有接入电路，所以电流表既不是测总电流，也不是测小灯泡L1的电流，故AB均错误；
C．由图可知，撤掉导线c，灯L1和L2并联，电流表串联在L1的支路中，即电流表测量的是小灯泡L1的电流，故C正确；
D．由图可知，撤掉导线b，灯L1和L2并联，电流表串联在干路中，即电流表测量的是电路的总电流，故D错误。
故选C。
