初中物理人教版（2024）九年级全册（2024）第十六章 电压 电阻第1节 电压课时训练

这是一份初中物理人教版（2024）九年级全册（2024）第十六章 电压 电阻第1节 电压课时训练，文件包含人教版九年级物理全一册同步考点讲练第1节电压分层作业原卷版docx、人教版九年级物理全一册同步考点讲练第1节电压分层作业解析版docx等2份试卷配套教学资源，其中试卷共18页， 欢迎下载使用。

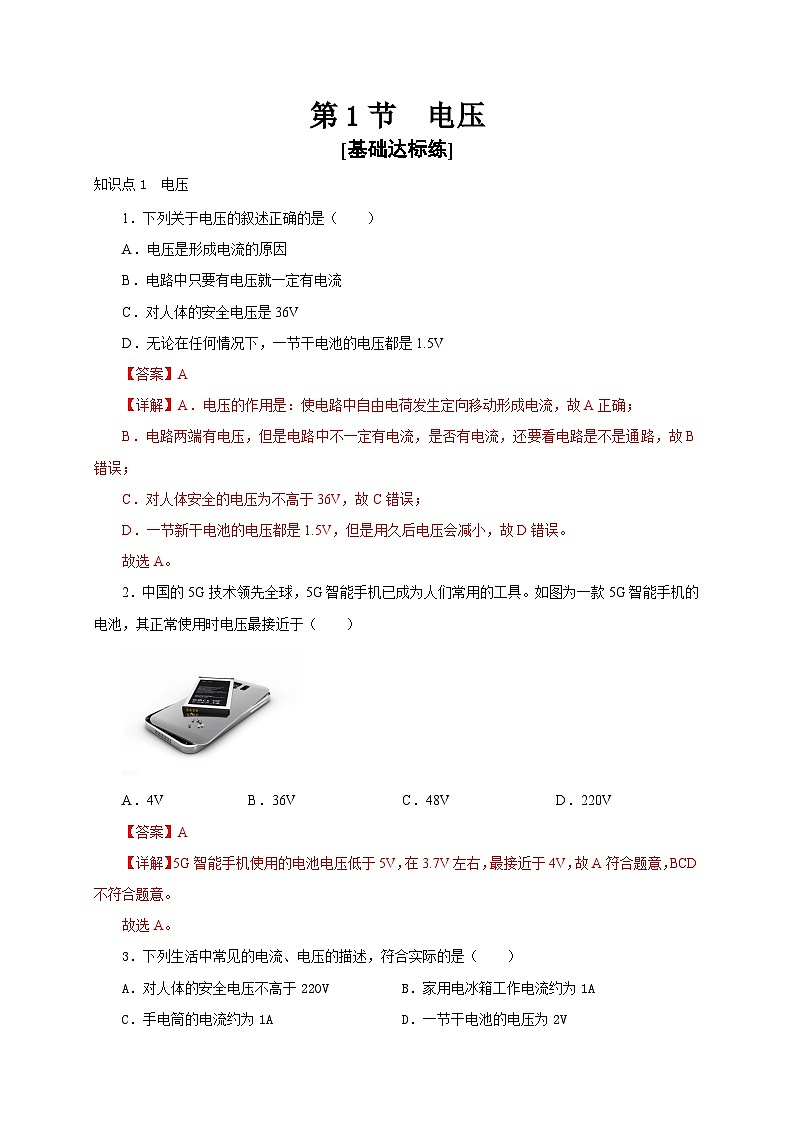

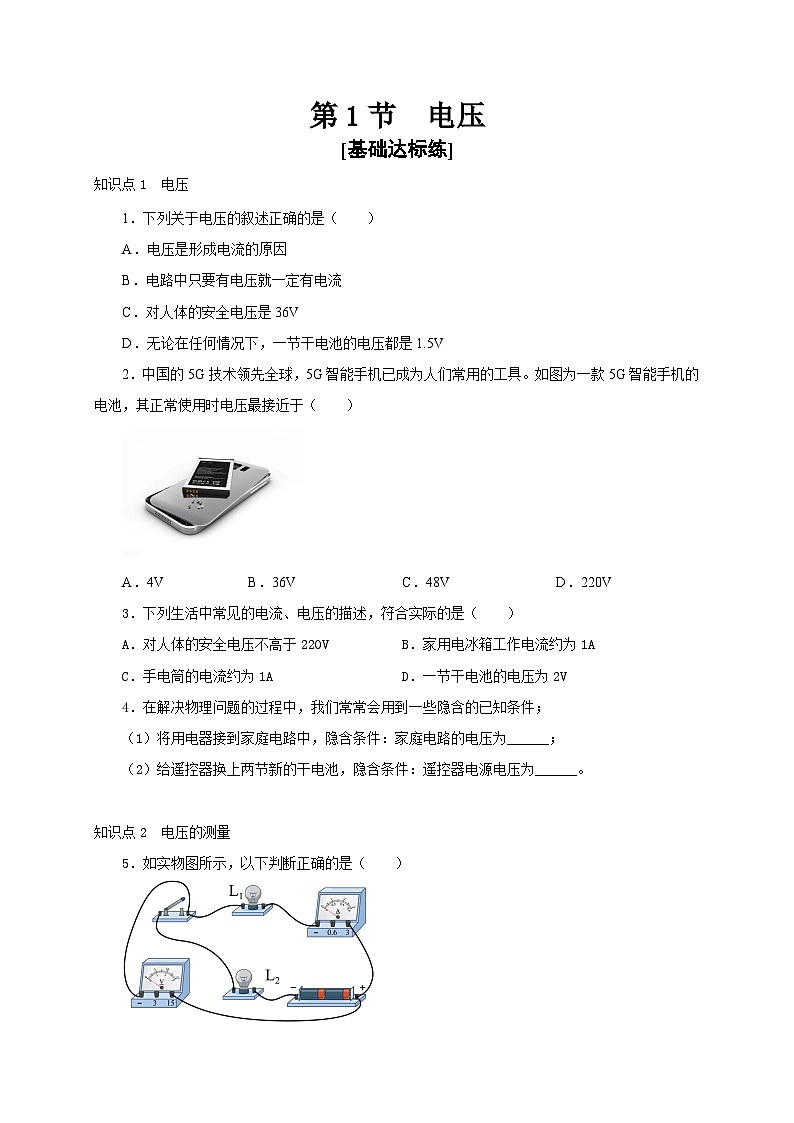

1．下列关于电压的叙述正确的是（ ）
A．电压是形成电流的原因
B．电路中只要有电压就一定有电流
C．对人体的安全电压是36V
D．无论在任何情况下，一节干电池的电压都是1.5V
【答案】A
【详解】A．电压的作用是：使电路中自由电荷发生定向移动形成电流，故A正确；
B．电路两端有电压，但是电路中不一定有电流，是否有电流，还要看电路是不是通路，故B错误；
C．对人体安全的电压为不高于36V，故C错误；
D．一节新干电池的电压都是1.5V，但是用久后电压会减小，故D错误。
故选A。
2．中国的5G技术领先全球，5G智能手机已成为人们常用的工具。如图为一款5G智能手机的电池，其正常使用时电压最接近于（ ）
A．4VB．36VC．48VD．220V
【答案】A
【详解】5G智能手机使用的电池电压低于5V，在3.7V左右，最接近于4V，故A符合题意，BCD不符合题意。
故选A。
3．下列生活中常见的电流、电压的描述，符合实际的是（ ）
A．对人体的安全电压不高于220VB．家用电冰箱工作电流约为1A
C．手电筒的电流约为1AD．一节干电池的电压为2V
【答案】B
【详解】A．对人体的安全电压不高于36V，故A不符合题意；
B．家用空调的电流约为5A，家用电冰箱工作电流约为1A，故B符合题意；
C．手电筒工作时的电流约为0.2A，故C不符合题意；
D．一节干电池的电压约为1.5V，故D不符合题意。
故选B。
4．在解决物理问题的过程中，我们常常会用到一些隐含的已知条件；
（1）将用电器接到家庭电路中，隐含条件：家庭电路的电压为______；
（2）给遥控器换上两节新的干电池，隐含条件：遥控器电源电压为______。
【答案】 220V 3V
【详解】（1）[1]家庭电路电压是220V。
（2）[2]每节干电池电压是1.5V，遥控器由两节干电池串联组成，两节干电池串联电压是3V。
知识点2 电压的测量
5．如实物图所示，以下判断正确的是（ ）

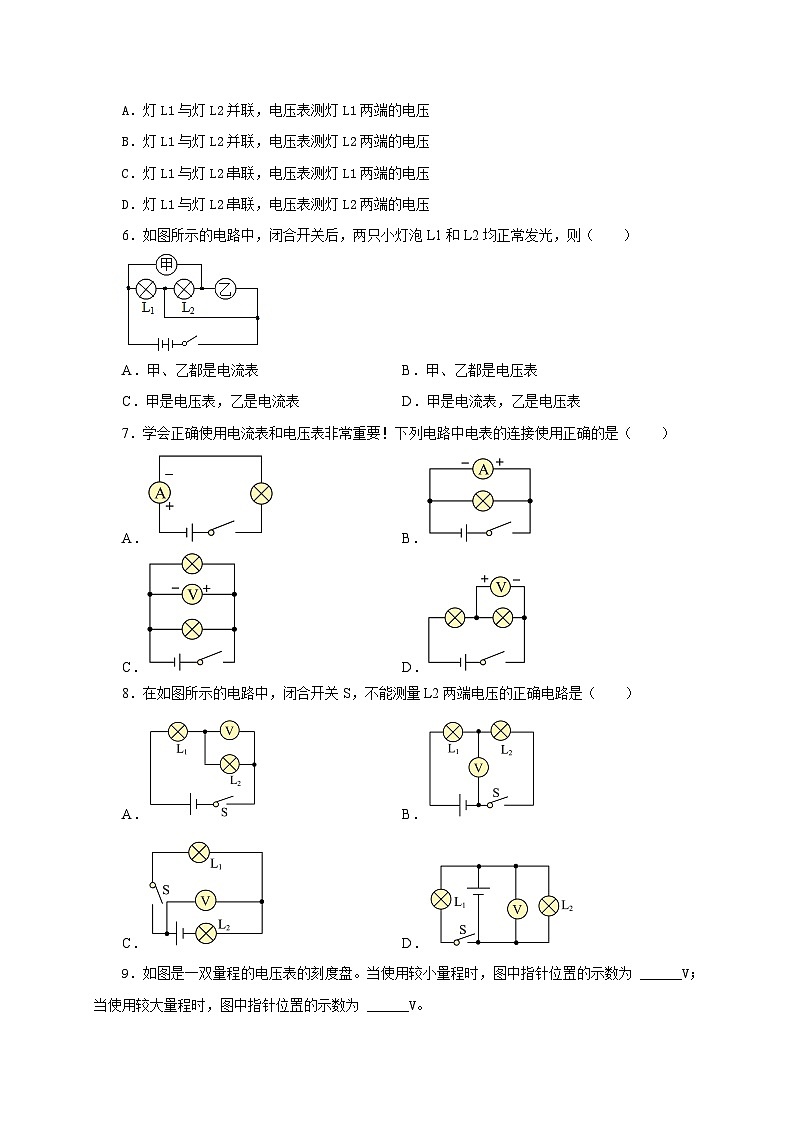

A．灯L1与灯L2并联，电压表测灯L1两端的电压
B．灯L1与灯L2并联，电压表测灯L2两端的电压
C．灯L1与灯L2串联，电压表测灯L1两端的电压
D．灯L1与灯L2串联，电压表测灯L2两端的电压
【答案】C
【详解】由实物图知道，电流从正极出发经电流表、灯泡L1、开关、L2回负极，电压表并联在电流表、L1两端，则灯L1与灯L2串联，电压表测灯L1两端的电压，故C正确，ABD错误。
故选C。

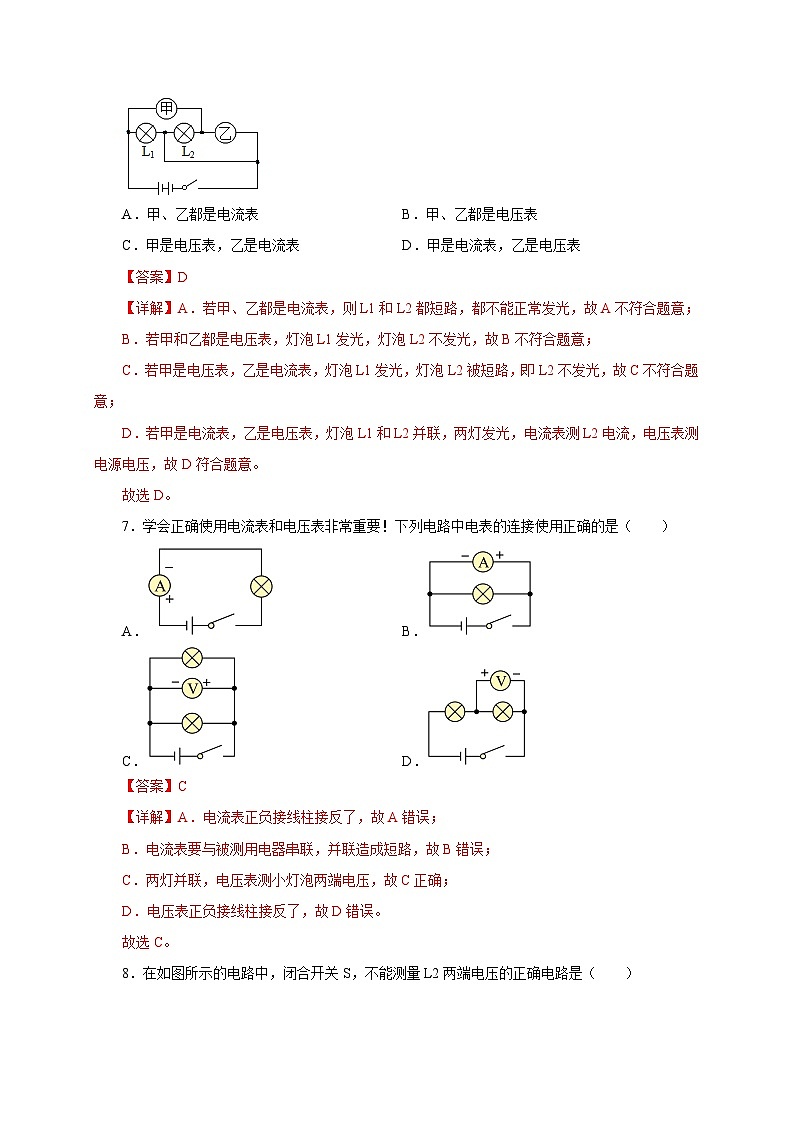

6．如图所示的电路中，闭合开关后，两只小灯泡L1和L2均正常发光，则（ ）
A．甲、乙都是电流表B．甲、乙都是电压表
C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表
【答案】D
【详解】A．若甲、乙都是电流表，则L1和L2都短路，都不能正常发光，故A不符合题意；
B．若甲和乙都是电压表，灯泡L1发光，灯泡L2不发光，故B不符合题意；
C．若甲是电压表，乙是电流表，灯泡L1发光，灯泡L2被短路，即L2不发光，故C不符合题意；
D．若甲是电流表，乙是电压表，灯泡L1和L2并联，两灯发光，电流表测L2电流，电压表测电源电压，故D符合题意。
故选D。
7．学会正确使用电流表和电压表非常重要！下列电路中电表的连接使用正确的是（ ）
A．B．
C．D．
【答案】C
【详解】A．电流表正负接线柱接反了，故A错误；
B．电流表要与被测用电器串联，并联造成短路，故B错误；
C．两灯并联，电压表测小灯泡两端电压，故C正确；
D．电压表正负接线柱接反了，故D错误。
故选C。
8．在如图所示的电路中，闭合开关S，不能测量L2两端电压的正确电路是（ ）
A．B．
C．D．
【答案】C
【详解】AB．由图知，开关闭合后，两灯串联，电压表与L2并联，测L2两端的电压，故AB不符合题意；
C．由图知，开关闭合后，两灯串联，电压表测L1两端的电压，故C符合题意；
D．由图知，开关闭合后，两电灯并联，电压表测L2两端的电压，故D不符合题意。
故选C。

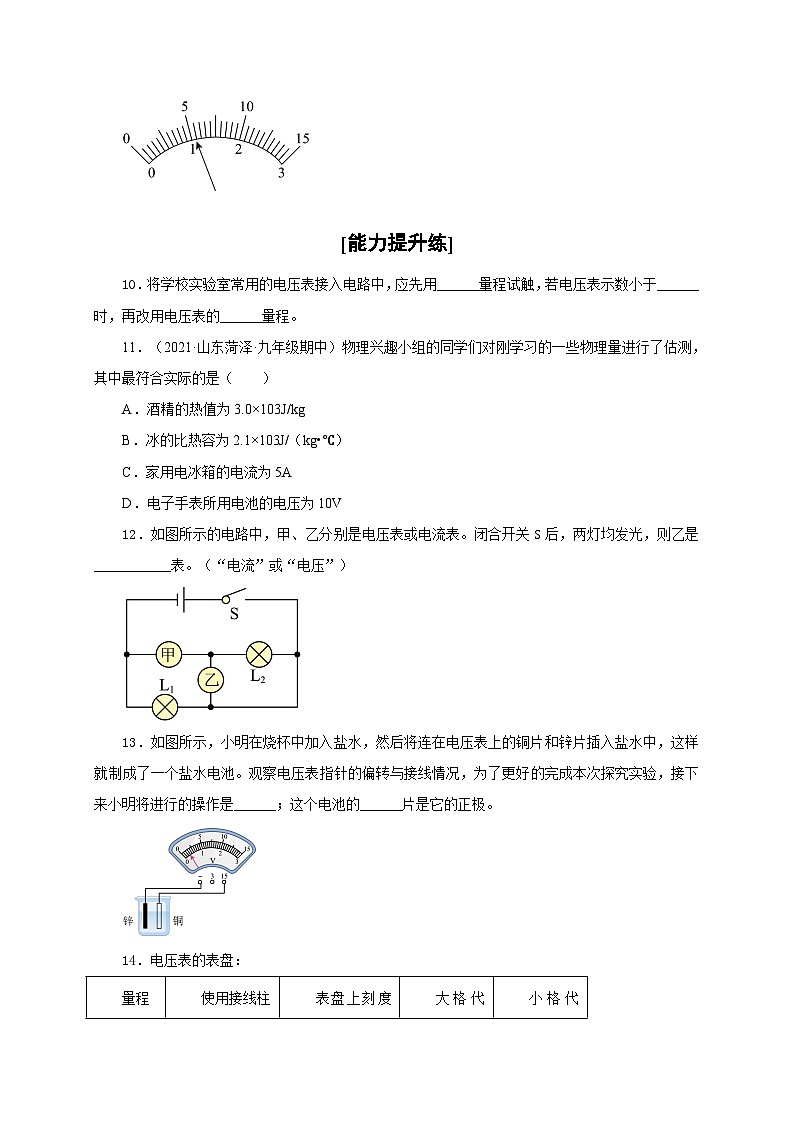

9．如图是一双量程的电压表的刻度盘。当使用较小量程时，图中指针位置的示数为 ______V；当使用较大量程时，图中指针位置的示数为 ______V。
【答案】 1.1 5.5
【详解】[1]当使用较小量程，即0～3V量程时，分度值为0.1V，图中指针位置的示数为1.1V。
[2]当使用较大量程，即0～15V量程时，分度值为0.5V，图中指针位置的示数为5.5V。
[能力提升练]
10．将学校实验室常用的电压表接入电路中，应先用______量程试触，若电压表示数小于______时，再改用电压表的______量程。
【答案】 大 3V 小
【详解】[1][2][3]将学校实验室常用的电压表接入电路中，应先用大量程（0～15V）进行试触，如果发现电压表示数小于3V时，改用小量程（0～3V）。
11．（2021·山东菏泽·九年级期中）物理兴趣小组的同学们对刚学习的一些物理量进行了估测，其中最符合实际的是（ ）
A．酒精的热值为3.0×103J/kg
B．冰的比热容为2.1×103J/（kg•℃）
C．家用电冰箱的电流为5A
D．电子手表所用电池的电压为10V
【答案】B
【详解】A．酒精的热值约为3.0×107J/kg，故A不符合题意；
B．冰和水是同种物质的不同状态，水的比热容为，冰的比热容为2.1×103J/（kg•℃），故B符合题意；
C．家用电冰箱的电流约为0.5A，故C不符合题意；
D．电子手表所用的是氧化银电池的电压为1.5V，故D不符合题意。
故选B。
12．如图所示的电路中，甲、乙分别是电压表或电流表。闭合开关S后，两灯均发光，则乙是 ___________表。（“电流”或“电压”）
【答案】电压
【详解】闭合开关S后，两个灯泡都能发光；甲串联在电路中，是电流表；乙并联在电路中，为电压表，该电路为并联电路。
13．如图所示，小明在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表指针的偏转与接线情况，为了更好的完成本次探究实验，接下来小明将进行的操作是______；这个电池的______片是它的正极。
【答案】 将与“15”接线柱相连的导线改接到“3”接线柱 铜
【详解】[1]题中电压表所选量程为0～15V，指针偏转的角度很小，所指位置在2V作用，为了更好的完成本次探究实验，接下来小明将进行的操作是将与“15”接线柱相连的导线改接到“3”接线柱。
[2]根据电压表的使用规则：电流从电压表正接线柱进，负接线柱出；可判断出铜片是正极。
14．电压表的表盘：
在0~15V量程读出的示数是指针指向相同位置时，在0~3V量程上读出的示数的______倍；
部分电压表的三个接线柱是“+”、“3”和“15”，这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。
【答案】5
【详解】由于使用0~15V量程时分度值为0.5V，在使用0~3V量程时分度值为0.1V，所以当指针指向相同位置时，刻度盘上的格数相同，按0~15V量程读出的示数是按0~3V量程读出的示数的5倍。
15．正确使用电压表的规则：
（1）电压表必须和被测的用电器______。如果与被测用电器串联，会因为电压表内阻______，此段电路______而无法测此用电器两段的电压。如果被测用电器在支路上，这时电压表测的是______两端的电压；如果被测用电器在干路上，则整个电路便成______了，这时电压表测的是______电压；
（2）“+”“－”接线柱的接法要正确，必须使电流从“______”接线柱______电压表，从“______”接线柱______来。否则电压表的指针会______；
（3）被测电压不能超过电压表______。若不能预先估计待测电压的大小时，应选用最大量程进行试触。若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程挡；
（4）电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压；
（5）使用电表前，如果指针不指零，可调整中央调零旋钮使指针调零；
（6）常见的电压：家庭电路电压——______；对人体安全的电压——不高于______；一节干电池的电压——______；每节铅蓄电池电压——______。
【答案】 并联 很大 开路 其他支路 开路 电源 + 流进 - 流出 反向偏转 量程 220V 36V 1.5V 2V
【详解】（1）[1][2][3][4][5][6]电流表和被测用电器串联，电压表必须和被测的用电器并联。如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
（2）[7][8][9][10][11]电压表和电流表使用是都应该使电流“正进负出”，“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。否则电压表的指针会反向偏转。
（3）[12]电压表和电流表使用时，都不能超过电表的量程，所以电压表使用时被测电压不能超过电压表量程。
（6）[13]各国的家庭电路电压不同，我国家庭电路电压是220V。
[14]对人体安全的电压不高于36V。
[15]一节干电池的电压为1.5V。
[16]每节铅蓄电池的电压是2V。
16．阅读短文，回答问题
人体永动机——靠体温发电能亮的手电筒
流明（Lumen）手电筒是一款既不需要电池，也不需要太阳能，更不利用风力，而是靠人体体温发电的手电筒。它外形并没有什么特别，就像一张电话卡，如图所示，其内置一颗温差电池，只要外部环境温度低于体温，将手指放在上面就能利用温差来为小电筒供电，如图所示。这就是体温发电。体温发电是通过半导体，利用温差来获取电能。温差发电的基本原理是“泽克”效应，即两种不同的金属连接起来构成一个闭合回路时，如果两个连接点的温度不一样，就能产生微小的电压，且温差越大，产生的电压越大。
Lumen就是利用了这一原理，其上配备一个热电发电机（TEG）的陶瓷部件，它的上部可以感受你手指的温度，下部感受环境温度，再通过两者的温度差进行发电，进而让手电筒工作。
Lumen手电筒比起传统手电筒来说，照明功率偏小，但光通量更大，更方便在照明不良情况下找寻物体，安全导航以及在黑暗中阅读。
（1）体温发电的基本原理是人体和周围环境间存在___________；
（2）体温发电的优点有___________；（说一点即可）
（3）实际使用中利用体温发电能获得大范围的电压值吗？___________（选填“能”或不能”）。理由是___________。
【答案】 温度差 环保 不能 人体和周围环境之间不会有太大的温差
【解析】（1）[1]由材料可知，体温发电的根本原理是人体和周围环境间存在温差。
（2）[2]由材料可知，体温发电手电筒体积小、光通量大，体温发电是通过半导体，利用温差来获取电能的，所以使用时很环保。
（3）[3][4]由材料可知，只有温差越大时，电压才会越大，但是人体和周围环境之间不会有太大的温差，所以不能利用体温发电来获得大范围的电压值。
[高频考题实战练]
17．（2022·山东日照·中考真题）小明按图连接实物电路，闭合开关，小灯泡不亮，经老师研判，告诉小明电路在a、b之间发生了断路。小明设计了如下三种方法进一步判断：①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数说明a、b之间断路。②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数说明a、b之间断路。③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光说明a、b之间断路。其中可行的方法是（ ）
A．①②③B．①②C．①③D．②③
【答案】C
【详解】①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数，说明有电流经过电池、电压表、开关回到负极，说明ab间断路，若ab间发生短路，则电压表无示数，故①可行；
②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数，但此时发生电源短路，造成危险，故②不可行；
③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光，说明加入的电灯泡所在的电路是通路，a、b存在问题，若ab间短路，则加入的灯泡被短路，不发光，若ab间断路，则加入的灯泡发光，符合题意，故③可行；
故综上所述，①③可行，C符合题意；ABD不符合题意。
故选C。
18．（2022·湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极B．这个电池的电压为6V
C．这个电池的电压为3VD．这个电池的电压为0.6V
【答案】D
【详解】A．由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；
BCD．由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为0.6V，故BC错误，D正确。
故选D。
量程
使用接线柱
表盘上刻度位置
大格代表值
小格代表值
0~3V
“-”和“3”
下一行
1V
0.1V
0~15V
“-”和“15”
上一行
5V
0.5V
