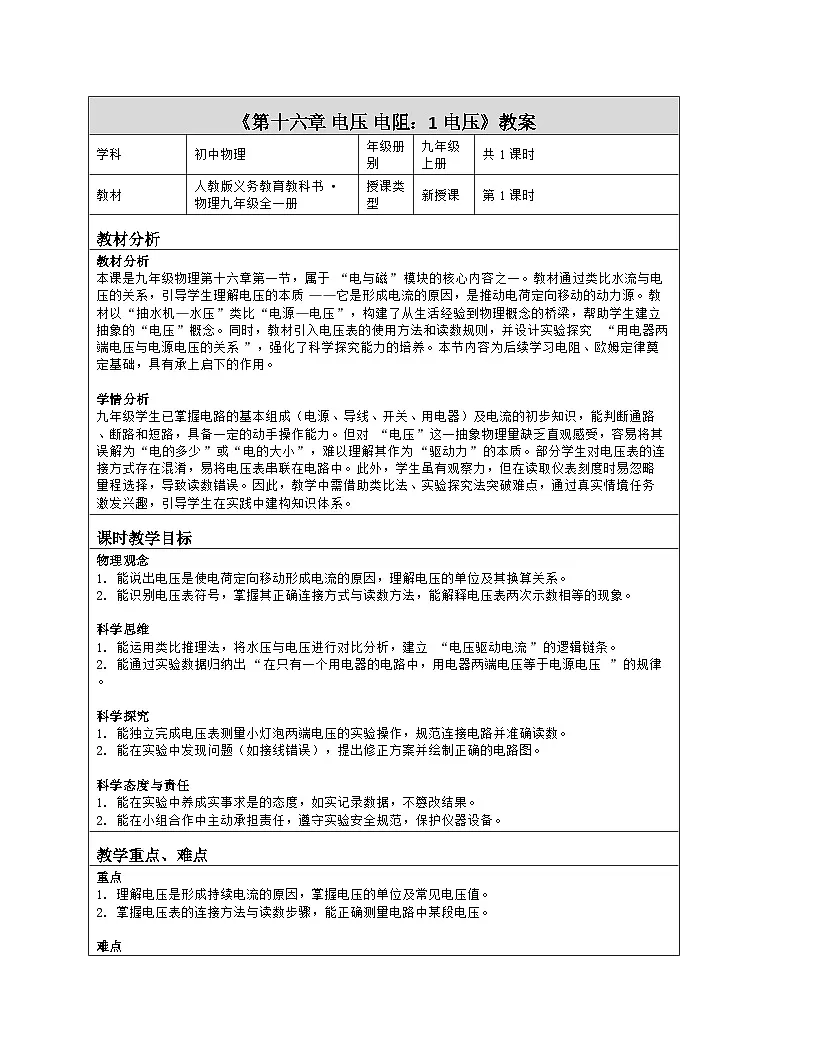

学科
初中物理
年级册别
九年级上册
共1课时
教材
人教版义务教育教科书·物理九年级全一册
授课类型
新授课
第1课时
教材分析
教材分析
本课是九年级物理第十六章第一节，属于“电与磁”模块的核心内容之一。教材通过类比水流与电压的关系，引导学生理解电压的本质——它是形成电流的原因，是推动电荷定向移动的动力源。教材以“抽水机—水压”类比“电源—电压”，构建了从生活经验到物理概念的桥梁，帮助学生建立抽象的“电压”概念。同时，教材引入电压表的使用方法和读数规则，并设计实验探究“用电器两端电压与电源电压的关系”，强化了科学探究能力的培养。本节内容为后续学习电阻、欧姆定律奠定基础，具有承上启下的作用。
学情分析
九年级学生已掌握电路的基本组成（电源、导线、开关、用电器）及电流的初步知识，能判断通路、断路和短路，具备一定的动手操作能力。但对“电压”这一抽象物理量缺乏直观感受，容易将其误解为“电的多少”或“电的大小”，难以理解其作为“驱动力”的本质。部分学生对电压表的连接方式存在混淆，易将电压表串联在电路中。此外，学生虽有观察力，但在读取仪表刻度时易忽略量程选择，导致读数错误。因此，教学中需借助类比法、实验探究法突破难点，通过真实情境任务激发兴趣，引导学生在实践中建构知识体系。
课时教学目标
物理观念
1. 能说出电压是使电荷定向移动形成电流的原因，理解电压的单位及其换算关系。
2. 能识别电压表符号，掌握其正确连接方式与读数方法，能解释电压表两次示数相等的现象。
科学思维
1. 能运用类比推理法，将水压与电压进行对比分析，建立“电压驱动电流”的逻辑链条。
2. 能通过实验数据归纳出“在只有一个用电器的电路中，用电器两端电压等于电源电压”的规律。
科学探究
1. 能独立完成电压表测量小灯泡两端电压的实验操作，规范连接电路并准确读数。
2. 能在实验中发现问题（如接线错误），提出修正方案并绘制正确的电路图。
科学态度与责任
1. 能在实验中养成实事求是的态度，如实记录数据，不篡改结果。
2. 能在小组合作中主动承担责任，遵守实验安全规范，保护仪器设备。
教学重点、难点
重点
1. 理解电压是形成持续电流的原因，掌握电压的单位及常见电压值。
2. 掌握电压表的连接方法与读数步骤，能正确测量电路中某段电压。
难点
1. 借助类比法理解“电压是推动电荷定向移动的动力”这一抽象概念。
2. 在复杂电路中识别电压表连接错误，并能画出正确连接的电路图。

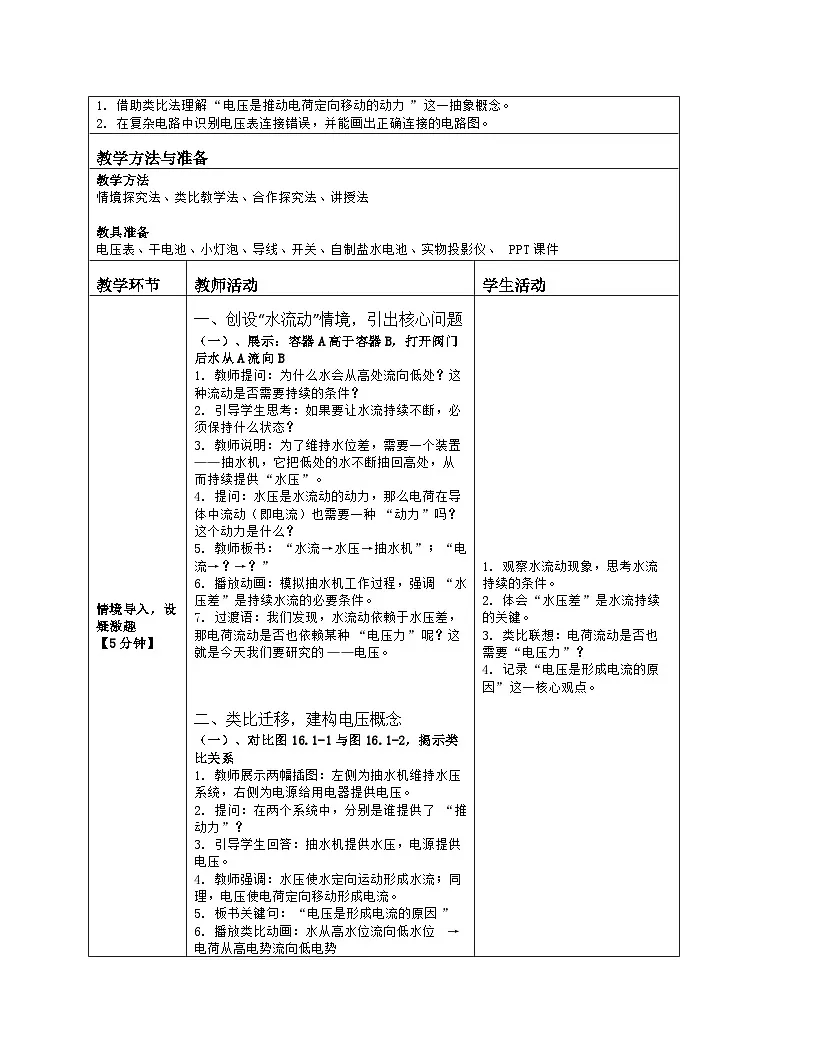

教学方法与准备
教学方法
情境探究法、类比教学法、合作探究法、讲授法
教具准备
电压表、干电池、小灯泡、导线、开关、自制盐水电池、实物投影仪、PPT课件
教学环节
教师活动
学生活动
情境导入，设疑激趣
【5分钟】
一、创设“水流动”情境，引出核心问题
（一）、展示：容器A高于容器B，打开阀门后水从A流向B
1. 教师提问：为什么水会从高处流向低处？这种流动是否需要持续的条件？
2. 引导学生思考：如果要让水流持续不断，必须保持什么状态？
3. 教师说明：为了维持水位差，需要一个装置——抽水机，它把低处的水不断抽回高处，从而持续提供“水压”。
4. 提问：水压是水流动的动力，那么电荷在导体中流动（即电流）也需要一种“动力”吗？这个动力是什么？
5. 教师板书：“水流→水压→抽水机”；“电流→？→？”
6. 播放动画：模拟抽水机工作过程，强调“水压差”是持续水流的必要条件。
7. 过渡语：我们发现，水流动依赖于水压差，那电荷流动是否也依赖某种“电压力”呢？这就是今天我们要研究的——电压。
二、类比迁移，建构电压概念
（一）、对比图16.1-1与图16.1-2，揭示类比关系
1. 教师展示两幅插图：左侧为抽水机维持水压系统，右侧为电源给用电器提供电压。
2. 提问：在两个系统中，分别是谁提供了“推动力”？
3. 引导学生回答：抽水机提供水压，电源提供电压。
4. 教师强调：水压使水定向运动形成水流；同理，电压使电荷定向移动形成电流。
5. 板书关键句：“电压是形成电流的原因”
6. 播放类比动画：水从高水位流向低水位 → 电荷从高电势流向低电势
7. 学生齐读教材原文：“要使电荷在电路中定向移动，电路两端就必须要有电压。”
8. 教师追问：如果没有电压，会发生什么现象？（引导学生回忆无电源时灯不亮）
1. 观察水流动现象，思考水流持续的条件。
2. 体会“水压差”是水流持续的关键。
3. 类比联想：电荷流动是否也需要“电压力”？
4. 记录“电压是形成电流的原因”这一核心观点。
评价任务
类比理解：☆☆☆
概念提取：☆☆☆
问题回应：☆☆☆
设计意图
通过“水压—电压”的类比模型，将抽象的物理概念具象化，降低认知门槛。利用视觉图像与动态演示增强学生感知，激发探究欲望，实现从生活经验向物理概念的自然过渡，为后续电压表的学习埋下伏笔。

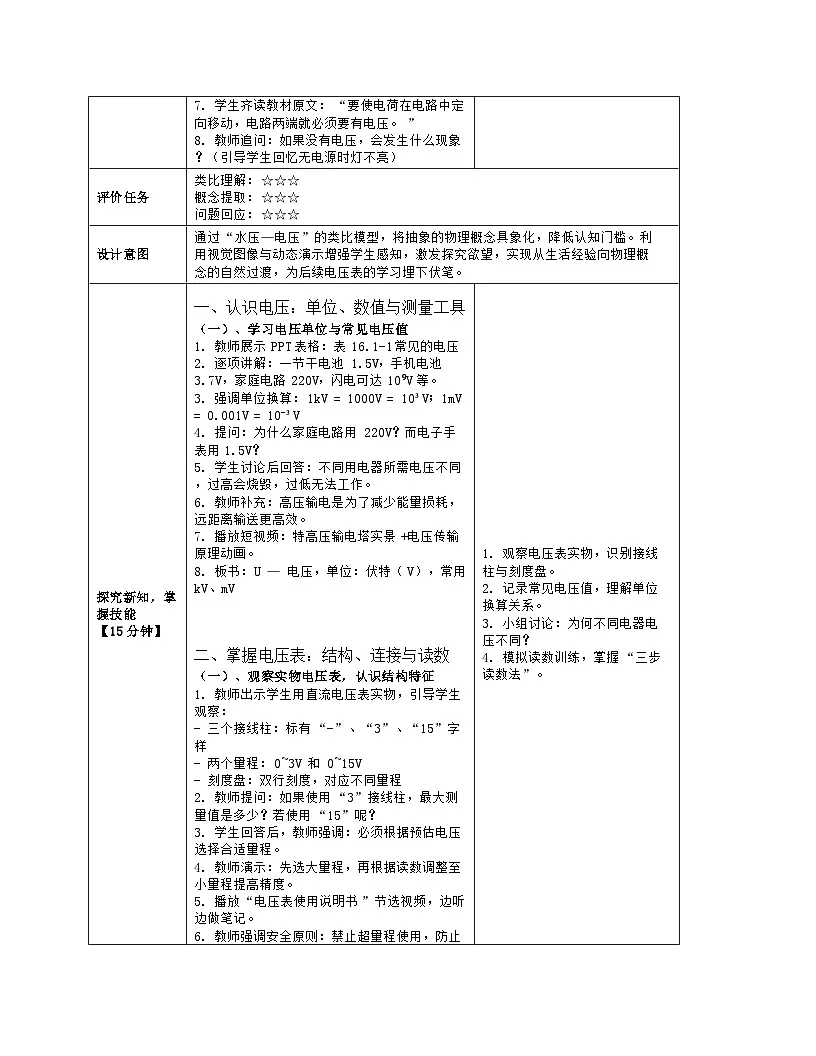

探究新知，掌握技能
【15分钟】
一、认识电压：单位、数值与测量工具
（一）、学习电压单位与常见电压值
1. 教师展示PPT表格：表16.1-1常见的电压
2. 逐项讲解：一节干电池1.5V，手机电池3.7V，家庭电路220V，闪电可达10⁹V等。
3. 强调单位换算：1kV = 1000V = 10³V；1mV = 0.001V = 10⁻³V
4. 提问：为什么家庭电路用220V？而电子手表用1.5V？
5. 学生讨论后回答：不同用电器所需电压不同，过高会烧毁，过低无法工作。
6. 教师补充：高压输电是为了减少能量损耗，远距离输送更高效。
7. 播放短视频：特高压输电塔实景+电压传输原理动画。
8. 板书：U — 电压，单位：伏特（V），常用kV、mV
二、掌握电压表：结构、连接与读数
（一）、观察实物电压表，认识结构特征
1. 教师出示学生用直流电压表实物，引导学生观察：
- 三个接线柱：标有“-”、“3”、“15”字样
- 两个量程：0~3V 和 0~15V
- 刻度盘：双行刻度，对应不同量程
2. 教师提问：如果使用“3”接线柱，最大测量值是多少？若使用“15”呢？
3. 学生回答后，教师强调：必须根据预估电压选择合适量程。
4. 教师演示：先选大量程，再根据读数调整至小量程提高精度。
5. 播放“电压表使用说明书”节选视频，边听边做笔记。
6. 教师强调安全原则：禁止超量程使用，防止损坏仪表。
（二）、练习读数：三步法教学
1. 教师投影图16.1-4电压表示数图，引导学生分步读数：
- 第一步：确定所用的量程（0~3V 还是 0~15V）
- 第二步：看清最小分度值（0~3V量程每小格0.1V；0~15V量程每小格0.5V）
- 第三步：读出指针所指位置的数值
2. 学生分组练习：每人轮流读一次，其他同学判断是否正确。
3. 教师提问：若指针指在“1.8”处，在0~3V量程下读作多少？
4. 学生回答：1.8V
5. 教师追问：若在0~15V量程下，指针也在“1.8”处，应如何读？
6. 学生回答：1.8V（注意：此时实际电压可能更大，因刻度比例不同）
7. 教师总结：一定要看清楚当前使用的量程！
1. 观察电压表实物，识别接线柱与刻度盘。
2. 记录常见电压值，理解单位换算关系。
3. 小组讨论：为何不同电器电压不同？
4. 模拟读数训练，掌握“三步读数法”。
评价任务
单位辨析：☆☆☆
结构识别：☆☆☆
读数准确：☆☆☆
设计意图
通过真实数据与生活实例强化概念理解，提升信息处理能力。结合实物观察与模拟训练，发展学生的动手实践能力与严谨的科学态度。采用“三步读数法”降低误读率，确保操作规范性，为实验探究打下坚实基础。
实验探究，深化理解
【15分钟】
一、实验任务：测量小灯泡与电源两端电压
（一）、分组实验前指导
1. 教师分发实验材料包：电池、小灯泡、开关、导线、电压表
2. 明确实验任务：
- 第一步：将电压表接在小灯泡两端，闭合开关，读数并记录
- 第二步：将电压表接在电源两端，闭合开关，读数并记录
- 第三步：比较两次读数是否相同
3. 教师强调安全事项：
- 电压表必须并联在被测元件两端
- “-”接线柱接电源负极，另一端接正极
- 先选用0~15V量程，再根据读数调整
4. 教师巡视指导，纠正错误连接方式。
5. 播放实验注意事项短视频片段，提醒学生避免短路。
（二）、实验操作与数据分析
1. 学生分组动手实验，每组4人，明确分工：操作员、记录员、监督员、汇报员
2. 实验过程中，教师巡回观察，及时指出错误：
- 有学生将电压表串联在电路中 → 及时纠正：“电压表内阻很大，串联会导致电路几乎不通！”
- 有学生接反极性 → 提醒：“指针反偏会损坏仪表！”
3. 实验完成后，各组汇报数据：
- 多数组数据显示：小灯泡两端电压 ≈ 电源电压（如1.5V）
4. 教师引导总结：在只有一个小灯泡的简单电路中，用电器两端电压等于电源电压。
5. 教师板书结论：U_灯 = U_电源
6. 提问：如果增加一个灯泡呢？电压还会相等吗？为下节课做铺垫。
二、拓展应用：解决实际问题
（一）、分析“想想议议”问题
1. 教师展示图16.1-6：三个串联的小灯泡与电源连接
2. 提问：电压表已与小灯泡并联，哪端应接电源正极？哪端接负极？
3. 学生讨论后回答：电流从电源正极流出，依次经过各灯泡，最后回到负极。
4. 教师引导标出电流方向：
- 从电源正极 → 第一个灯泡 → 第二个 → 第三个 → 电源负极
5. 教师追问：若电压表接在第一个灯泡两端，它测量的是哪个部分的电压？
6. 学生回答：第一个灯泡两端的电压。
7. 教师总结：电压表测量的是它两端之间的电势差。
1. 分工合作，按步骤完成实验操作。
2. 正确连接电压表，读取并记录数据。
3. 比较两次测量结果，得出结论。
4. 参与讨论：分析图16.1-6中电流方向与电源极性。
评价任务
连接规范：☆☆☆
数据准确：☆☆☆
结论清晰：☆☆☆
设计意图
通过“做中学”落实科学探究能力，培养学生团队协作与实证意识。设置典型错误情境，提前预防操作风险，强化安全意识。通过问题链引导深度思考，实现从“知道”到“理解”的跃迁，为后续学习串并联电路电压规律做好铺垫。
巩固练习，诊断反馈
【5分钟】
一、完成课本习题，检验学习成效
（一）、解答“练习与应用”第①题
1. 教师展示自制盐水电池实验图（图16.1-7）
2. 提问：如何用电压表测这个电池的电压？哪块金属片是正极？
3. 学生讨论：电压表“+”接线柱接锌片，“-”接铜片，若指针正偏，则锌片为负极，铜片为正极。
4. 教师强调：金属活泼性决定电极极性——锌比铜活泼，失去电子成为负极。
5. 教师补充：可用电压表测出约0.8V~1.2V的电压。
（二）、完成第②题：连接实物图
1. 教师投影图16.1-8，要求学生用笔画线连接导线
2. 学生独立完成，教师巡视检查
3. 教师提问：电压表应接在哪？为什么要这样接？
4. 学生回答：并联在小灯泡两端，才能测量其电压
5. 教师展示正确连接图，对比错误案例（如串联）
（三）、完成第③题：读出两个电压表示数
1. 教师展示图16.1-9，甲乙两图
2. 提问：甲图中电压表量程是？读数是多少？
3. 学生回答：0~15V量程，指针指在“6”处，读作6V
4. 乙图中：0~3V量程，指针指在“2.4”处，读作2.4V
5. 教师强调：必须看准量程，否则读错！
（四）、完成第④题：找出错误导线并改正
1. 教师展示图16.1-10，学生观察后指出：
- 错误导线：从电压表“+”接线柱直接连到小灯泡右端
- 正确连接：应从电压表“+”接线柱连接到小灯泡左端，与电源正极相连
2. 学生用红笔画“×”并补画正确导线
3. 教师引导画出标准电路图，强调并联连接原则。
1. 独立完成课本练习题，写出答案。
2. 小组互评，核对答案。
3. 针对错误题目进行反思，提出改进策略。
评价任务
问题解决：☆☆☆
连接正确：☆☆☆
读数准确：☆☆☆
设计意图
通过阶梯式练习实现知识迁移与应用，覆盖概念理解、操作规范、读数技巧、电路分析等多个维度。设置典型错误案例，强化纠错能力。通过即时反馈，帮助学生查漏补缺，确保课堂目标达成。
课堂小结，升华认知
【5分钟】
一、构建知识网络，回顾核心要点
（一）、师生共同梳理知识框架
1. 教师引导学生口述：
- 电压是什么？→ 形成电流的原因
- 电压单位？→ 伏特（V），kV、mV
- 如何测量？→ 电压表并联，注意正负极与量程
- 实验发现？→ 用电器两端电压 = 电源电压
2. 教师用思维导图呈现：
- 中心词：电压
- 分支1：定义与作用
- 分支2：单位与换算
- 分支3：测量工具与方法
- 分支4：实验结论
3. 教师提问：如果没有电压，电流还能存在吗？
4. 学生回答：不能，电压是“电的推动力”
5. 教师总结：就像没有水压就没有水流一样，没有电压就没有持续电流。
二、联系现实，激发责任感
（一）、拓展思考：电压的安全使用
1. 教师提问：为什么家庭电路是220V？为什么不能随意触摸插座？
2. 学生讨论后回答：高电压可能导致触电事故，严重时危及生命。
3. 教师强调：电压虽看不见，但威力巨大，必须严格遵守用电安全规范。
4. 播放安全教育短片片段：触电事故案例警示。
5. 教师号召：争做“安全用电宣传员”，回家向家人普及用电常识。
1. 口头复述本节课核心知识点。
2. 参与思维导图构建，完善知识结构。
3. 思考电压安全问题，树立责任意识。
评价任务
知识整合：☆☆☆
安全意识：☆☆☆
语言表达：☆☆☆
设计意图
通过结构化总结促进知识内化，形成完整的认知体系。融合安全教育，体现“科学态度与责任”的育人目标，引导学生从“学会物理”走向“会用物理”，实现学科育人的深层价值。
作业设计
一、基础巩固题
1. 请写出下列电压单位的换算关系：
（1）1kV = ______ V = ______ × 10³V
（2）1mV = ______ V = ______ × 10⁻³V
（3）5000V = ______ kV
（4）0.002V = ______ mV
2. 判断下列说法是否正确，正确的打“√”，错误的打“×”：
（1）电压是形成电流的原因。（ ）
（2）电压表可以串联在电路中测量电压。（ ）
（3）使用电压表时，必须将“-”接线柱接电源正极。（ ）
（4）在只有一个用电器的电路中，用电器两端电压一定等于电源电压。（ ）
3. 读出图16.1-4所示电压表的示数：
（1）若使用0~3V量程，示数为______V
（2）若使用0~15V量程，示数为______V
二、实验探究题
4. 请你设计一个实验，验证“在只有一个用电器的电路中，用电器两端电压等于电源电压”。
（1）写出实验器材：
（2）画出实验电路图：
（3）写出实验步骤：
（4）设计数据记录表格：
三、拓展应用题
5. 小明家中的电热水壶铭牌上写着“220V 1500W”。请问：
（1）这个电热水壶正常工作时的电压是多少？
（2）如果家中停电，电热水壶还能工作吗？为什么？
（3）如果你是电工，你会如何建议小明家安装一个电压表来监测家庭电路电压？
【答案解析】
一、基础巩固题
1. （1）1000；1
（2）0.001；1
（3）5
（4）2
2. （1）√；（2）×；（3）×；（4）√
3. （1）1.8；（2）9.0（注意：若指针在1.8处，0~15V量程应读为9.0V）
二、实验探究题
4. （1）器材：电源、开关、小灯泡、电压表、导线
（2）电路图：略（需包含电源、开关、灯泡串联，电压表并联在灯泡两端）
（3）步骤：①连接电路；②闭合开关；③读取电压表示数；④断开开关；⑤更换电源重复实验
（4）表格：| 实验次数 | 电源电压(V) | 用电器电压(V) |
三、拓展应用题
5. （1）220V
（2）不能，因为没有电压，无法形成电流，电热水壶无法工作
（3）建议：将电压表并联在家庭电路入口处，定期检测电压是否稳定在220V左右，若异常应及时报修
板书设计
电压是形成电流的原因
↓
类比：水压 → 水流
电压 → 电流
电压符号：U
单位：伏特（V）
换算：1kV=1000V=10³V
1mV=0.001V=10⁻³V
电压表
● 并联接入
● “-”接负极，“+”接正极
● 先选大量程，再调小量程
● 读数三步法：
1. 看量程
2. 看分度值
3. 读数值
实验结论：
在单一用电器电路中，U_用电器 = U_电源
教学反思
成功之处
1. 成功运用“水压—电压”类比法，有效化解了抽象概念带来的理解障碍，学生参与度高。
2. 实验环节设计合理，学生在动手操作中实现了知识的自我建构，真正做到了“做中学”。
3. 问题链设计层层递进，从认知到应用再到责任，实现了三维目标的有机融合。
不足之处
1. 部分学生在读数时仍存在“看错量程”的现象，需加强专项训练。
2. 小组分工不够明确，个别学生参与度不高，需优化分组策略。
3. 课堂时间分配略显紧张，部分拓展内容未能充分展开，下次可适当延长实验时间。
