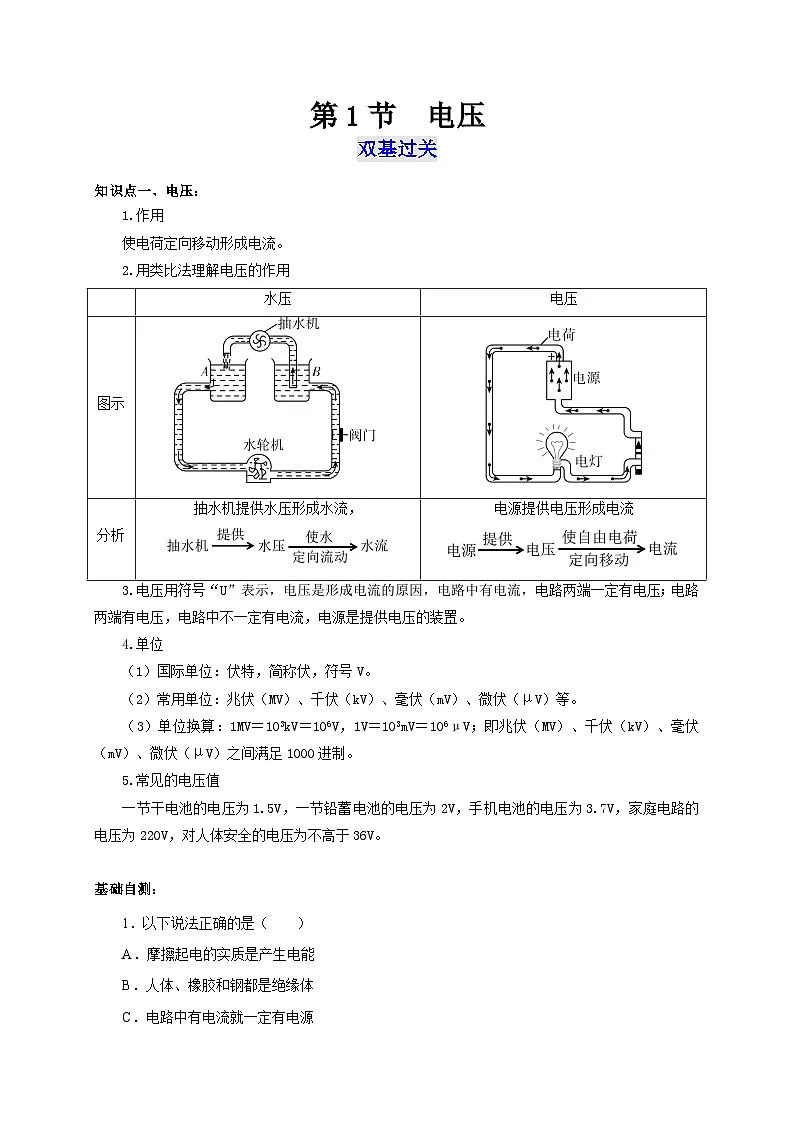

知识点一、电压：
1.作用
使电荷定向移动形成电流。
2.用类比法理解电压的作用
3.电压用符号“U”表示，电压是形成电流的原因，电路中有电流，电路两端一定有电压；电路两端有电压，电路中不一定有电流，电源是提供电压的装置。
4.单位
（1）国际单位：伏特，简称伏，符号V。
（2）常用单位：兆伏（MV）、千伏（kV）、毫伏（mV）、微伏（μV）等。
（3）单位换算：1MV＝103kV＝106V，1V＝103mV＝106μV；即兆伏（MV）、千伏（kV）、毫伏（mV）、微伏（μV）之间满足1000进制。
5.常见的电压值
一节干电池的电压为1.5V，一节铅蓄电池的电压为2V，手机电池的电压为3.7V，家庭电路的电压为220V，对人体安全的电压为不高于36V。
基础自测：
1．以下说法正确的是（ ）
A．摩擦起电的实质是产生电能
B．人体、橡胶和钢都是绝缘体
C．电路中有电流就一定有电源
D．电压表不能接在干电池两端

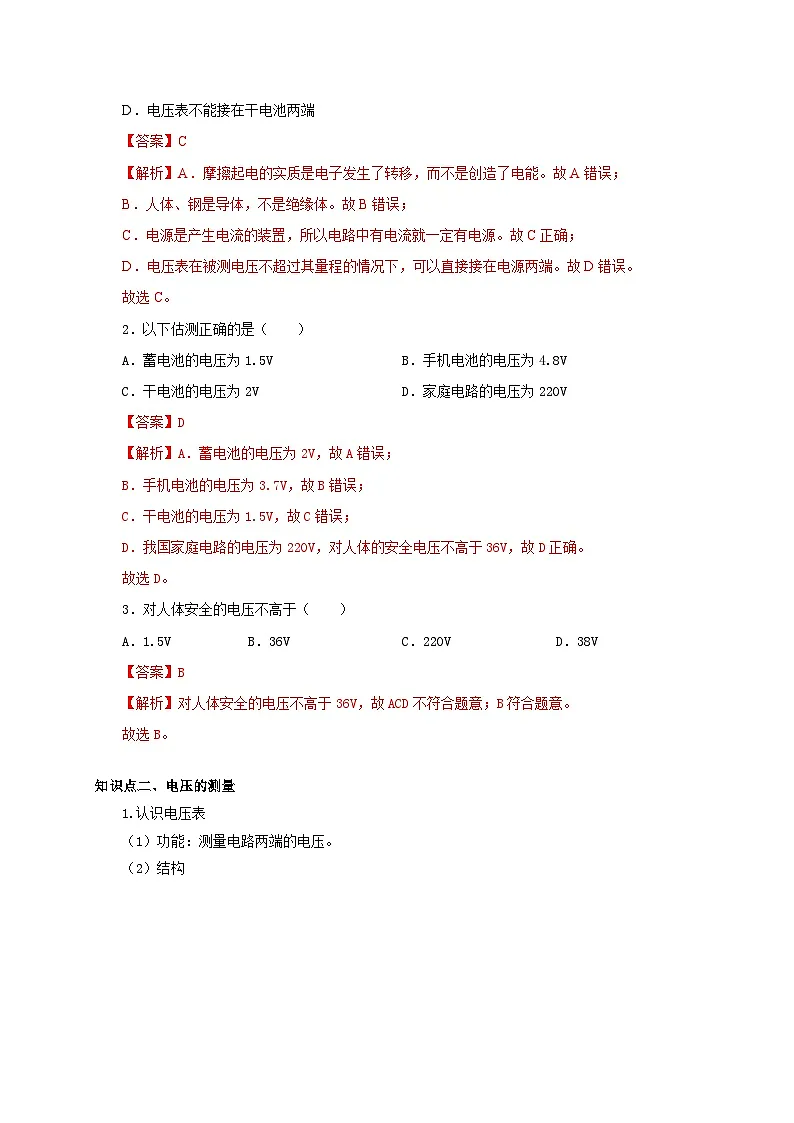

【答案】C
【解析】A．摩擦起电的实质是电子发生了转移，而不是创造了电能。故A错误；
B．人体、钢是导体，不是绝缘体。故B错误；
C．电源是产生电流的装置，所以电路中有电流就一定有电源。故C正确；
D．电压表在被测电压不超过其量程的情况下，可以直接接在电源两端。故D错误。
故选C。
2．以下估测正确的是（ ）
A．蓄电池的电压为1.5VB．手机电池的电压为4.8V
C．干电池的电压为2VD．家庭电路的电压为220V
【答案】D
【解析】A．蓄电池的电压为2V，故A错误；
B．手机电池的电压为3.7V，故B错误；
C．干电池的电压为1.5V，故C错误；
D．我国家庭电路的电压为220V，对人体的安全电压不高于36V，故D正确。
故选D。
3．对人体安全的电压不高于（ ）
A．1.5VB．36VC．220VD．38V
【答案】B
【解析】对人体安全的电压不高于36V，故ACD不符合题意；B符合题意。
故选B。

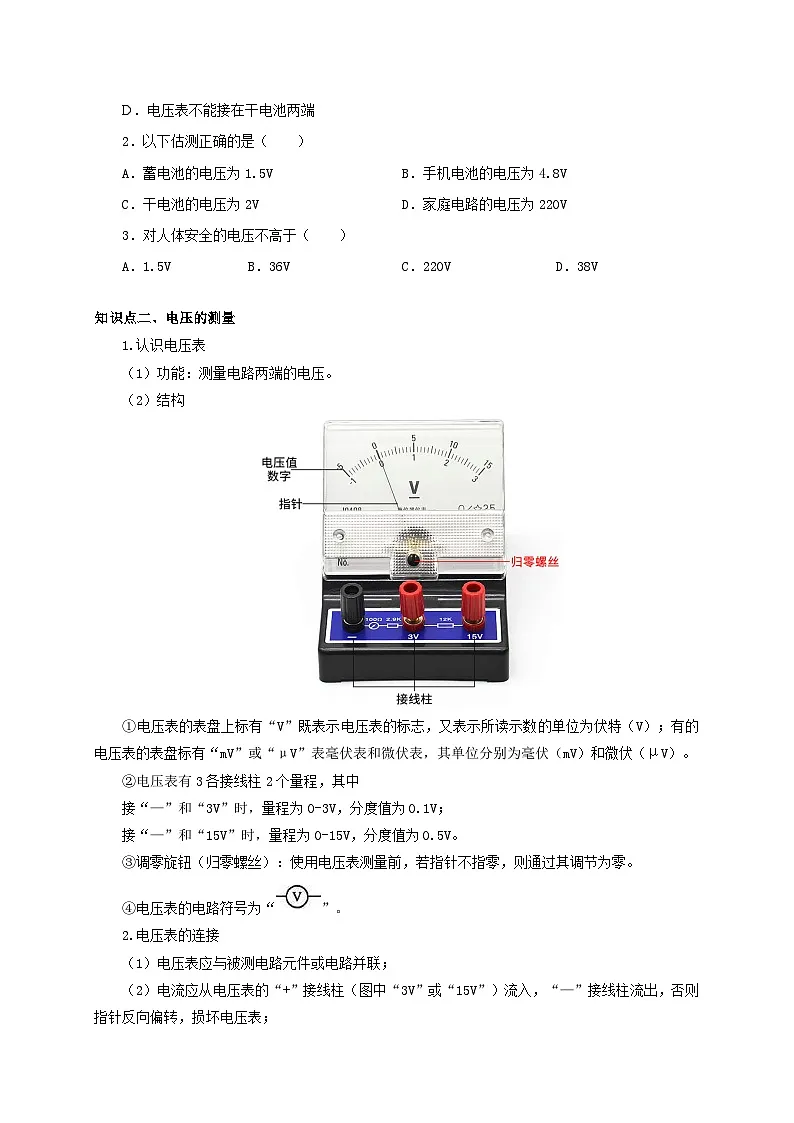

知识点二、电压的测量

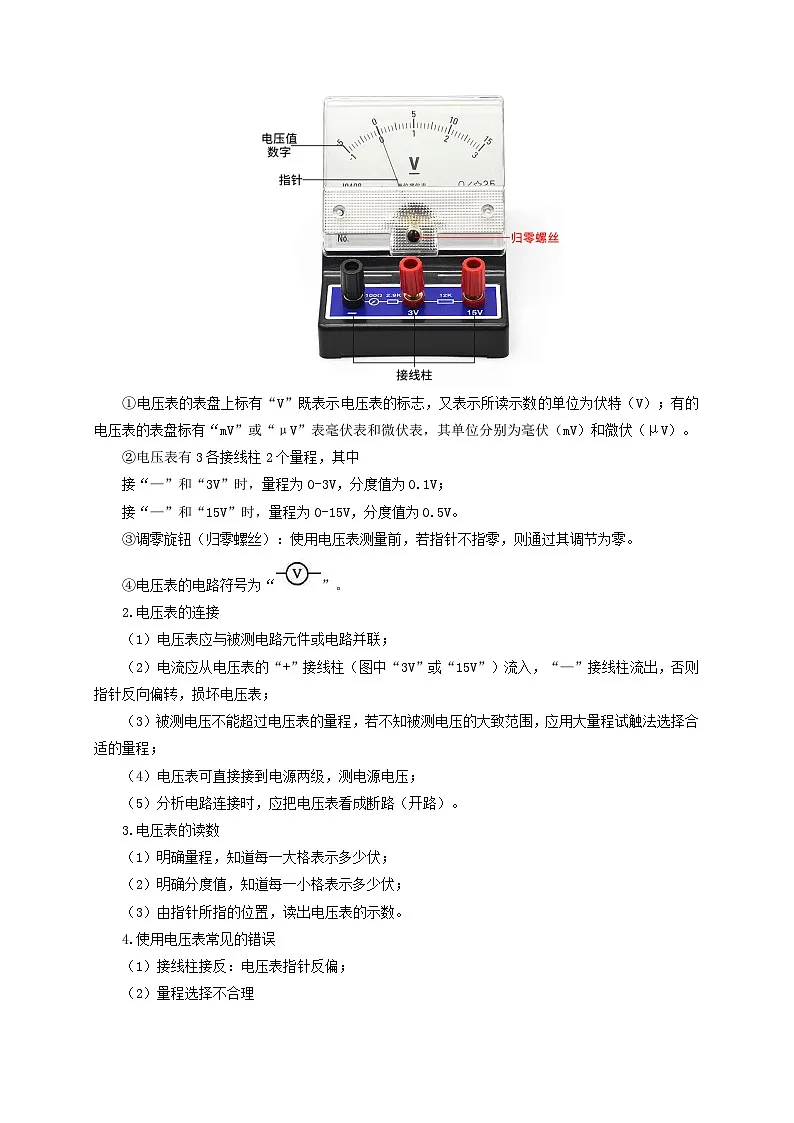

1.认识电压表
（1）功能：测量电路两端的电压。
（2）结构
①电压表的表盘上标有“V”既表示电压表的标志，又表示所读示数的单位为伏特（V）；有的电压表的表盘标有“mV”或“μV”表毫伏表和微伏表，其单位分别为毫伏（mV）和微伏（μV）。
②电压表有3各接线柱2个量程，其中
接“—”和“3V”时，量程为0-3V，分度值为0.1V；
接“—”和“15V”时，量程为0-15V，分度值为0.5V。
③调零旋钮（归零螺丝）：使用电压表测量前，若指针不指零，则通过其调节为零。
④电压表的电路符号为“”。
2.电压表的连接
（1）电压表应与被测电路元件或电路并联；
（2）电流应从电压表的“+”接线柱（图中“3V”或“15V”）流入，“—”接线柱流出，否则指针反向偏转，损坏电压表；
（3）被测电压不能超过电压表的量程，若不知被测电压的大致范围，应用大量程试触法选择合适的量程；
（4）电压表可直接接到电源两级，测电源电压；
（5）分析电路连接时，应把电压表看成断路（开路）。
3.电压表的读数
（1）明确量程，知道每一大格表示多少伏；
（2）明确分度值，知道每一小格表示多少伏；
（3）由指针所指的位置，读出电压表的示数。
4.使用电压表常见的错误
（1）接线柱接反：电压表指针反偏；
（2）量程选择不合理
①指针偏角较小：电压表量程选择过大；
②指针偏转超过最大刻度：电压表量程选择偏小；
（3）电压表串联接入电路，此时测电源电压。

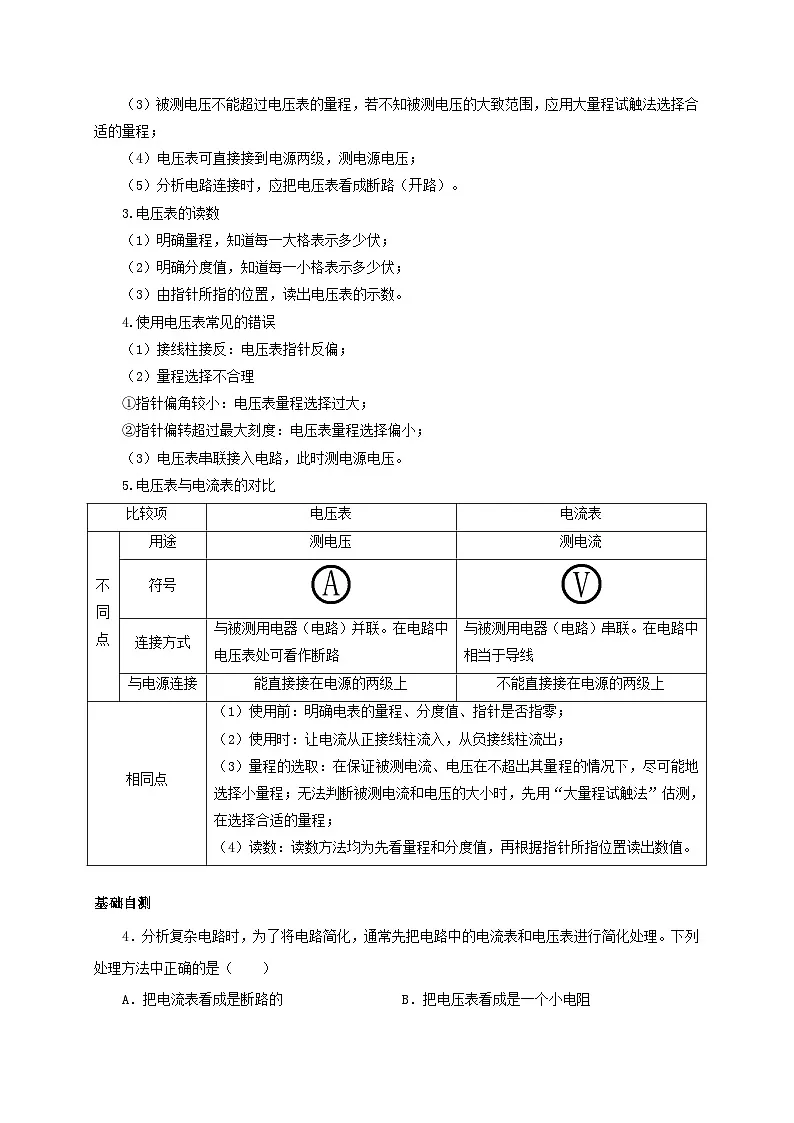

5.电压表与电流表的对比
基础自测
4．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。下列处理方法中正确的是（ ）
A．把电流表看成是断路的B．把电压表看成是一个小电阻
C．把电压表看成是断路的D．把电压表看成是一根导线
【答案】C
【解析】A．电流表的自身电阻非常小，分析电路时，可视为一根导线，故A错误；
BCD．电压表内阻非常大，分析电路时，可作为断路分析，故C正确，BD错误。
故选C。
5．关于电流表和电压表的使用，下列说法不正确的是（ ）
A．电流表与被测用电器串联
B．若无法估计被测电压值，应选择大量程试触
C．电压表不可以直接接到电源两极
D．电流应从电流表的正接线柱流入，负接线柱流出
【答案】C
【解析】A．电流表与被测用电器串联，电压表使用时应与待测用电器并联，故A正确，不符合题意；
B．使用电流表或电压表时，应先试用大量程“试触”，根据指针偏转情况确定合适的量程，故B正确，不符合题意；
C．电压表可以直接接到电源两极，故C错误，符合题意；
D．两种电表在使用时，都应使电流从正接线柱流入，从负接线柱流出，故D正确，不符合题意。
故选C。
6．（2021·湖北·宜昌市夷陵区实验中学九年级期中）如图所示电路，电源电压为3V。当开关S闭合时，两只灯泡均不发光，且电压表示数为3V。由这一现象可以判断电路的故障是（ ）
A．灯Ll短路B．灯L2短路C．灯Ll断路D．灯L2断路
【答案】C
【解析】灯L1、L2都不亮，说明发生了断路或短路，如果任何一个灯泡短路，则另一个灯泡能够发光，但灯L1、L2都不亮，故电路故障不是短路；一定为断路，电压表有示数，说明电压表的两个接线柱能与电源相通，故灯L1处发生断路，故C符合题意，ABD不符合题意。
故选C。
7．（2021·重庆市璧山中学校九年级期中）如图所示的电路，下列判断正确的是（ ）
A．若电表甲、乙都是电流表，开关S断开，电路断路
B．若电表甲、乙都是电压表，开关S闭合，灯L1、L2并联
C．若甲是电流表，乙是电压表，开关S闭合，灯都发光
D．若甲是电压表，乙是电流表，开关S由断开到闭合，甲表示数不变
【答案】D
【解析】A．若电表甲、乙都是电流表，开关S断开，电源的两端被导线相连，电源短路，故A错误；
B．若电表甲、乙都是电压表，开关S闭合，由于电压表在电路中当作断路处理，此时只有灯L1接入电路，故B错误；
C．若甲是电流表，乙是电压表，开关S闭合，灯L2被短路，不发光，故C错误；
D．若甲是电压表，乙是电流表，开关S由断开到闭合，电压表始终测量的是电源的电压，所以甲表示数不变，故D正确。
故选D。
8．（2021·广东·深圳市龙岗区百合外国语学校九年级期中）下列电路连接正确的是（ ）
A．B．
C．D．
【答案】B
【解析】A．图中开关闭合后，电流直接流过开关，不会流过两灯泡，电路出现短路，故A错误；
B．图中两个电灯并联，开关为总开关，闭合开关后，电路正常工作，故B正确；
C．图中电压表的正、负接线柱接反了，闭合开关后，电流从电压表的负极流入，故C错误；
D．图中电流表的正、负接线柱接反了，闭合开关后，电流从电流表的负极流入，故D错误。
故选B。
9．如图所示的实物电路分析正确的是（ ）
A．两灯并联
B．电压表测L1两端电压
C．电压表测L2两端电压
D．电流表不能测出通过L2的电流
【答案】C
【解析】如图所示，开关闭合后，两灯泡逐个顺次连接，是串联接入电路，电流表测电路中电流，即电流表能测量通过L2的电流；电压表与灯L2并联，测L2两端电压，故C正确，ABD错误。
故选C。
考点突破
考点1.电压
方法：（1）电源、电压、电流的关系：电源是提供电压的装置，电压是形成电流的原因。电路中有电流必须满足两个条件：电路两端有电压，且是通路。
（2）对于考察常见家用电器的工作电压这类题目，要多看用电器的铭牌，识记常见的电压值，一般的家用电器的工作电压为220V，小的用电器工作电压一般为几伏或几十伏。
例1.（2022·四川巴中·中考真题）下列说法最接近实际的是（ ）
A．一本物理课本的质量约为1500gB．一栋四层教学楼的高度约为15m
C．人们觉得舒适的环境温度约为42℃D．智能手机工作电压约为220V
【答案】B
【解析】A．一个苹果的质量在200g左右，一本物理课本的质量与此差不多，在200g左右，故A不符合题意；
B．每层教学楼高约为4米，所以一栋四层教学楼的高度约为15m，故B符合题意；
C．人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故C不符合题意；
D．智能手机工作电压约为3.7V，家庭电路的电压为220V，故D不符合题意。
故选B。
例2.（2022·重庆巫溪·九年级期末）关于电流、电压、电阻、电路，下列说法正确的是（ ）
A．有电源的电路就有电流
B．导体中的电流为零时，电压也为零
C．电路中某用电器被短接时，该用电器不会被烧毁
D．因为有电流才形成电压
【答案】C
【解析】A．有电源的电路中有电压，但不一定就有电流，还要看电路是否通路，故A错误；
B．导体中的电流为零时，电压不一定为零，可能是电路断路，故B错误；
C．电路中某用电器被短接时，电流不通过该用电器，该用电器不会被烧毁，故C正确；
D．电压使电荷定向移动形成电流，故D错误。
故选C。
考点2.电压表
方法：1.电压表在使用时要先调零，选择量程时要试触，指针偏转角度不到满刻度的一半时测量误差较大。
2.对于含有电压表的实物电路的连接，应先按要求连接好除电压表外的其他电路元件，最后连接电压表，要求电压表测量哪部分电路的电压，就把电压表与哪部分电路并联。
3.两步解决填充电压表、电流表问题：
（1）明条件：明确题目中的已知条件，根据已知条件得出“两表”在电路中可能存在的情况；
（2）用知识：电压表一定并联在用电器的两端；电流表一定和用电器串联；与电压表连接的部分看成断路，与电流表连接的部分看成短路。
例3.（2021·广西玉林·九年级期中）如图所示是使用电表时常出现的两种情况，请在横线上写出造成相关现象的原因：甲图______；乙图______。
【答案】 电流表正负接线柱接反了 电压表使用的量程太大
【解析】[1]如图，电流表的指针反偏，说明电流从表的负接线柱流入电流表，即电流表的正负接线柱接反了。
[2]如图，电压表指针偏转角度太小，所测电流值小于0.6A，说明电压表使用的量程太大。
例4.（2022·山东东营·中考真题）如图所示，闭合开关，灯、均不亮，小华用电压表去判断电路故障，当他将电压表接在两端时，电压表无示数；当他将电压表接在两端时，电压表有示数，由此可以判断（ ）
A．灯断路B．灯断路C．灯短路D．灯短路
【答案】B
【解析】若灯或灯发生短路，则闭合开关，没有短路的灯仍然能发光，因此不是短路；闭合开关，灯、均不亮，说明电路发生断路，小华将电压表接在两端时，电压表无示数，说明电压表不能与电源形成通路，因此故障可能是灯断路，当他将电压表接在两端时，电压表有示数，说明电压表与电源形成通路，说明灯没有断路，所以是灯断路。故ACD不符合题意，B符合题意，。
故选B。
例5.（2022·四川自贡·中考真题）在如图所示电路中，当甲乙均为电流表且开关闭合、断开时，电阻、连接方式是___________联。当甲乙均为电压表且开关、都闭合时，电阻、连接方式是___________联。（均选填“串”或“并”）
【答案】 并 串
【解析】[1]由电路图知，开关S1闭合，S2断开，甲、乙均为电流表时，两个电阻并联在电路中，电流表甲测通过R2的电流，电流表乙测干路的电流。
[2]甲、乙均为电压表，S1、S2都闭合时，两个电阻串联连接，电压表甲测电源电压，乙测R2两端的电压。
例6.（2022·广西·中考真题）在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
【答案】
【解析】电流从正极出发，经过开关后，分流，分别经过两电阻后，经过电阻R1直接回到负极，经过电阻R2经过下方圆圈后回到负极，故此圆圈是电流表，若上面的圆圈是电流表，则发生了电源短路，故上面的圆圈是电压表，两电阻并联，故如图所示：
水压
电压
图示
分析
抽水机提供水压形成水流，
电源提供电压形成电流
比较项
电压表
电流表
不同点
用途
测电压
测电流
符号
连接方式
与被测用电器（电路）并联。在电路中电压表处可看作断路
与被测用电器（电路）串联。在电路中相当于导线
与电源连接
能直接接在电源的两级上
不能直接接在电源的两级上
相同点
（1）使用前：明确电表的量程、分度值、指针是否指零；
（2）使用时：让电流从正接线柱流入，从负接线柱流出；
（3）量程的选取：在保证被测电流、电压在不超出其量程的情况下，尽可能地选择小量程；无法判断被测电流和电压的大小时，先用“大量程试触法”估测，在选择合适的量程；
（4）读数：读数方法均为先看量程和分度值，再根据指针所指位置读出数值。
