人教版（2024）九年级全册（2024）第十六章 电压 电阻第1节 电压达标测试

这是一份人教版（2024）九年级全册（2024）第十六章 电压 电阻第1节 电压达标测试，共9页。
TOC \ "1-3" \h \z \u \l "_Tc200032223" 【A 夯基础】 PAGEREF _Tc200032223 \h 1
\l "_Tc200032224" 一、电压1
\l "_Tc200032225" 二、电压的测量2
\l "_Tc200032228" 【B 提能力】9
\l "_Tc200032229" 【C 链中考】12

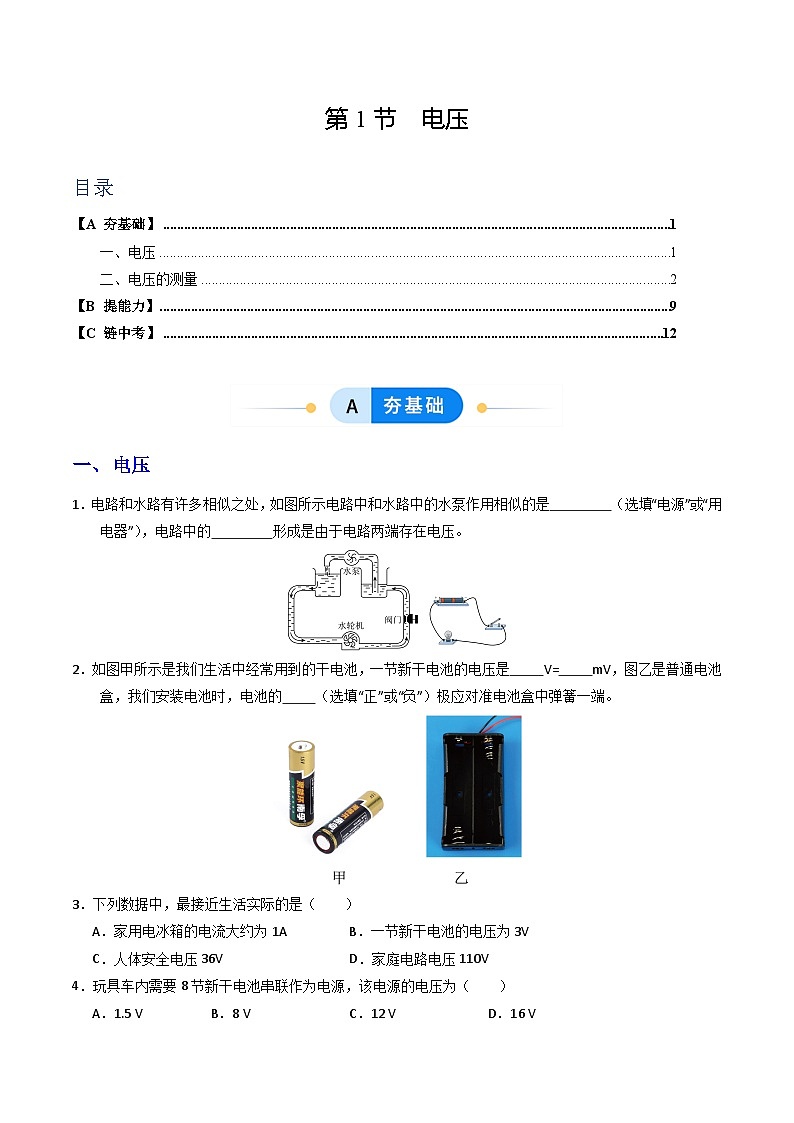

电压
1．电路和水路有许多相似之处，如图所示电路中和水路中的水泵作用相似的是 （选填“电源”或“用电器”），电路中的 形成是由于电路两端存在电压。
2．如图甲所示是我们生活中经常用到的干电池，一节新干电池的电压是 V= mV，图乙是普通电池盒，我们安装电池时，电池的 （选填“正”或“负”）极应对准电池盒中弹簧一端。
3．下列数据中，最接近生活实际的是（ ）
A．家用电冰箱的电流大约为1AB．一节新干电池的电压为3V
C．人体安全电压36VD．家庭电路电压110V
4．玩具车内需要8节新干电池串联作为电源，该电源的电压为（ ）
A．1.5 VB．8 VC．12 VD．16 V

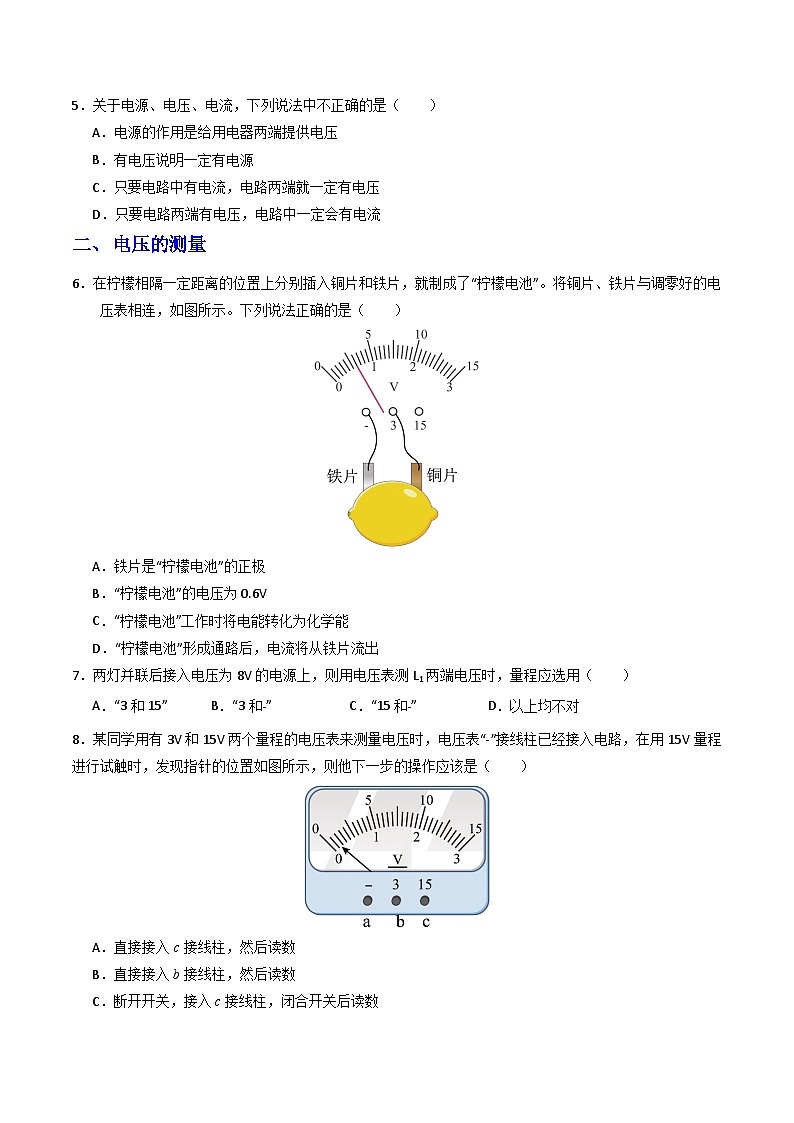

5．关于电源、电压、电流，下列说法中不正确的是（ ）
A．电源的作用是给用电器两端提供电压
B．有电压说明一定有电源
C．只要电路中有电流，电路两端就一定有电压
D．只要电路两端有电压，电路中一定会有电流
电压的测量
6．在柠檬相隔一定距离的位置上分别插入铜片和铁片，就制成了“柠檬电池”。将铜片、铁片与调零好的电压表相连，如图所示。下列说法正确的是（ ）
A．铁片是“柠檬电池”的正极
B．“柠檬电池”的电压为0.6V
C．“柠檬电池”工作时将电能转化为化学能
D．“柠檬电池”形成通路后，电流将从铁片流出
7．两灯并联后接入电压为8V的电源上，则用电压表测L1两端电压时，量程应选用（ ）
A．“3和15”B．“3和﹣”C．“15和﹣”D．以上均不对
8．某同学用有3V和15V两个量程的电压表来测量电压时，电压表“-”接线柱已经接入电路，在用15V量程进行试触时，发现指针的位置如图所示，则他下一步的操作应该是（ ）
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入c接线柱，闭合开关后读数
D．断开开关，接入b接线柱，闭合开关后读数

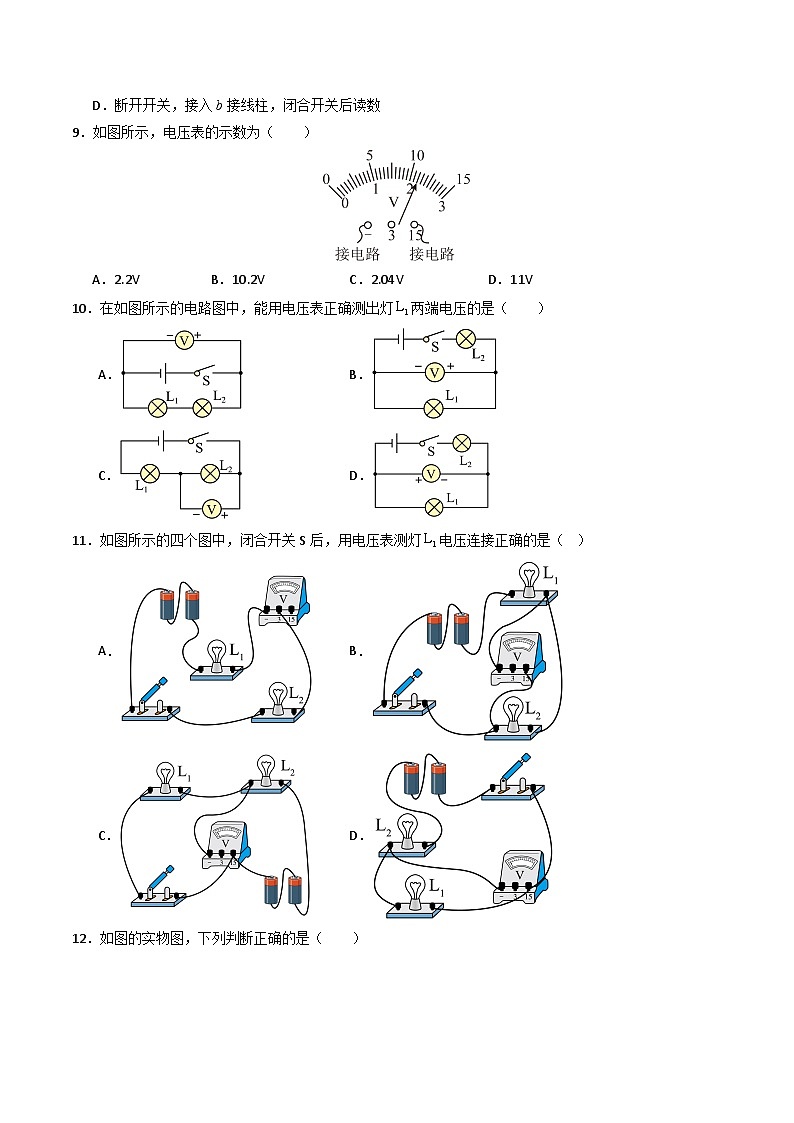

9．如图所示，电压表的示数为（ ）
A．2.2VB．10.2VC．2.04VD．11V
10．在如图所示的电路图中，能用电压表正确测出灯两端电压的是（ ）
A．B．
C．D．
11．如图所示的四个图中，闭合开关S后，用电压表测灯电压连接正确的是（ ）
A．B．
C．D．
12．如图的实物图，下列判断正确的是（ ）
A．R1和R2并联B．电流表测量R1的电流
C．电压表测量电源电压D．电压表测量R1的电压
13．如图所示实物图，图ABCD中与其对应的电路图是（ ）
A． B．
C． D．
14．关于电压表的使用，下列说法不正确的是（ ）
A．要把电压表与被测电路并联
B．用电压表测电压时，量程要选得合适
C．绝对不允许不经过用电器而把电压表直接接在电源的两极上
D．电流应从电压表的“+”接线柱流入，从“-”接线柱流出
15．使用都已校零的电压表测量不同导体两端的电压时，闭合开关后，分别出现了下列四种情况：①所选量程太大；②所选量程太小；③正、负接线柱接反；④被测电压太高，则图所示电压表的指针偏转情况与①②③④四种情况相对应的排列顺序为（ ）
A．丁、丙、甲、乙B．乙、丙、丁、甲
C．丙、丁、乙、甲D．丁、乙、甲、丙
16．如图所示，甲、乙是电流或电压表，当开关S闭合时，两灯均发光，两电表均有示数，下列判断正确的是（ ）
A．甲是电流表，乙是电压表
B．甲、乙都是电流表
C．甲是电压表，乙是电流表
D．甲、乙都是电压表
17．如图所示的电路中，两个小灯泡的规格相同。闭合开关后，两个灯泡都不发光，电压表指针偏转明显。则故障原因可能是（ ）
A．L1短路B．L1断路C．L2短路D．L2断路
18．如图所示，电源电压保持不变，开关闭合后，发现、都不亮。按照正常操作步骤用电压表来检测该电路故障，测得Uab=3V，Uad=3V，Ucd=0V，Ucb=0V。若该电路中有两处故障，则电路故障可能是（ ）
A．、都开路B．开关开路且被短路
C．开关开路且开路D．开路且被短路
故选B。
19．在图所示的电路中，电源两端电压保持不变，电表①②③是电压表或电流表。当开关S闭合后，下列说法正确的是（ ）
A．若①②③是电压表时，L1发光，L2不发光
B．若①②③是电流表时，①②③均可能被烧坏
C．若①③是电压表，②是电流表时，L1、L2并联
D．若①③是电流表，②是电压表时，③表示数一定大于①表示数
20．如图所示电路，闭合开关后，两只规格相同的小灯泡均能正常发光。下列判断正确的是（ ）
A．甲是电压表，乙、丙是电流表B．甲是电流表，乙、丙是电压表
C．乙是电流表，甲、丙是电压表D．丙是电流表，甲、乙是电压表
21．下图的实物电路，其中甲、乙、丙为三个电表（电流表或电压表）。闭合开关S后，下列关于甲、乙、丙三个电表的判断，正确的是（ ）
A．若L1、L2同时发光，甲一定是电流表
B．若甲、丙是电流表，L1一定不发光
C．若甲、乙是电压表，L2一定不发光
D．若乙、丙是电流表，L1、L2正常发光，乙、丙两表的示数相同
22．如图所示是某同学探究串联电路的电压规律所连接的电路。闭合开关后，发现小灯泡不发光，但小灯泡正常发光，且电压表有示数。下列说法正确的是（ ）
A．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路
B．测量两端的电压，可以直接将导线②上端改接到a接线柱
C．电压表测量的是小灯泡两端的电压
D．小灯泡不发光，可能是小灯泡断路
23．将图中两灯串联，要求电压表只测两端的电压，测、两端的总电压。
24．(2025·湖南长沙市·)在烧杯中加入盐水，将铜片和锌片放在盐水中，就是一个自制电池。它可以将化学能转化为 能。如图所示，用电压表测量它两端的电压为 V。
25．(2025·甘肃兰州市·)如图所示的电路，电源电压恒定，闭合开关S，L1、L2两灯正常发光，电流表和电压表均有示数。过了一会儿，其中一只灯泡突然熄灭，两个电表的示数均不变，则造成此现象的原因可能是（ ）
A．L1断路B．L2断路C．L1短路D．L2短路
26．(2025·山东烟台市·)（多选）如图所示，闭合开关，两个小灯泡L1和L2均能发光。下列关于该电路的分析正确的是（ ）
A．若甲为电流表，则两灯一定并联B．若乙为电流表，则乙测L1的电流
C．若丙为电流表，则丙测L1的电流D．若甲为电流表，则乙可能为电压表
27．(2025·贵州·)如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡两端电压，导线不能交叉。
28．(2025·四川眉山市·)如图所示电路，闭合开关、，小灯泡和均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A．小灯泡和串联
B．电流表测量电路的总电流
C．若只断开，小灯泡熄灭，正常发光
D．若灯突然熄灭，是因为电压表发生断路
29．(2024·山东烟台市·)（多选）如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，则故障的原因可能是（ ）
A．灯泡短路B．灯泡短路C．灯泡断路D．灯泡断路
