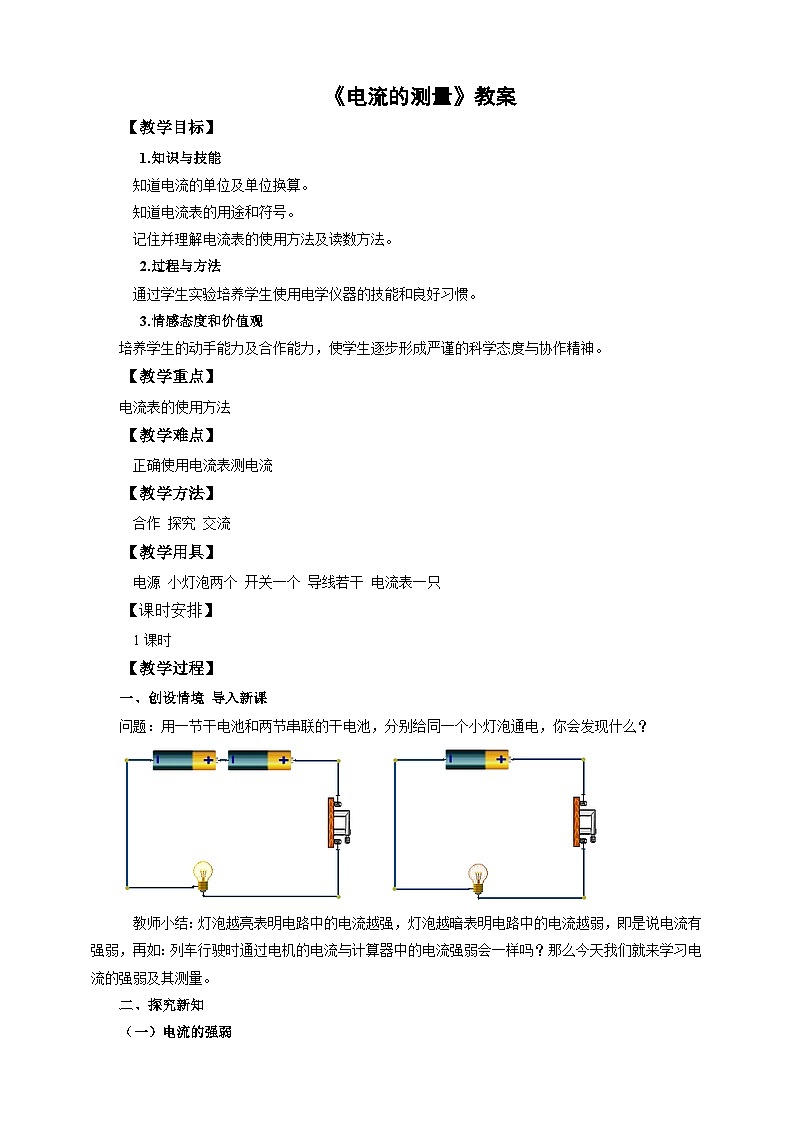

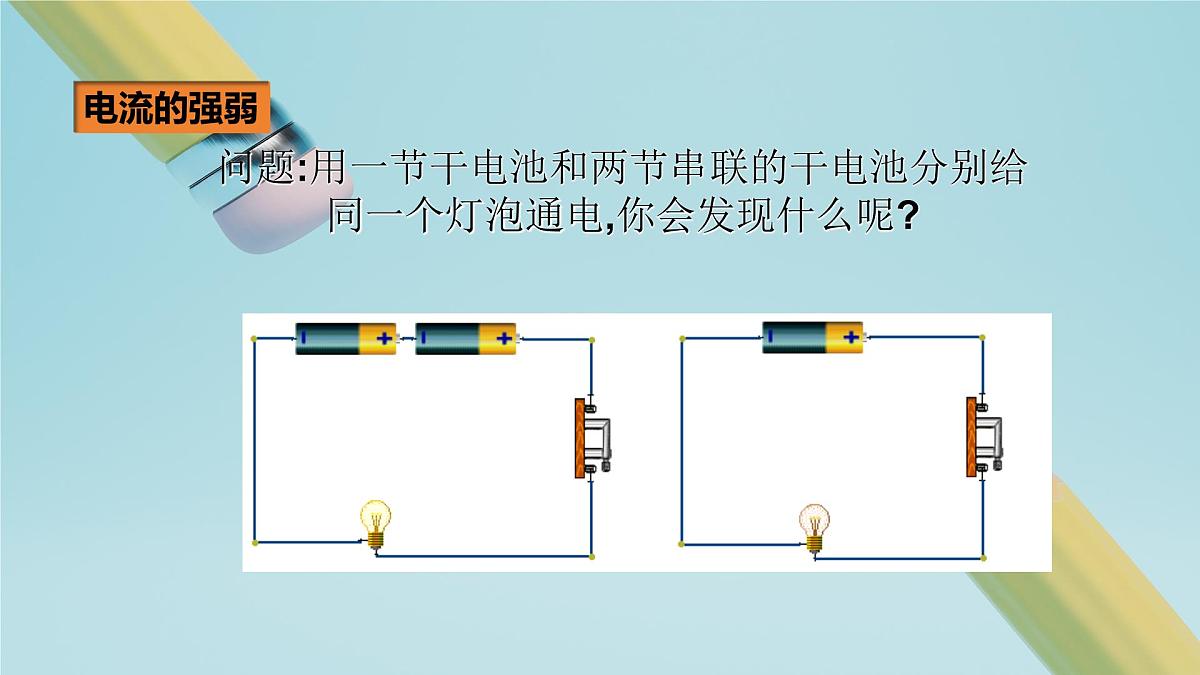

问题:用一节干电池和两节串联的干电池分别给同一个灯泡通电,你会发现什么呢?

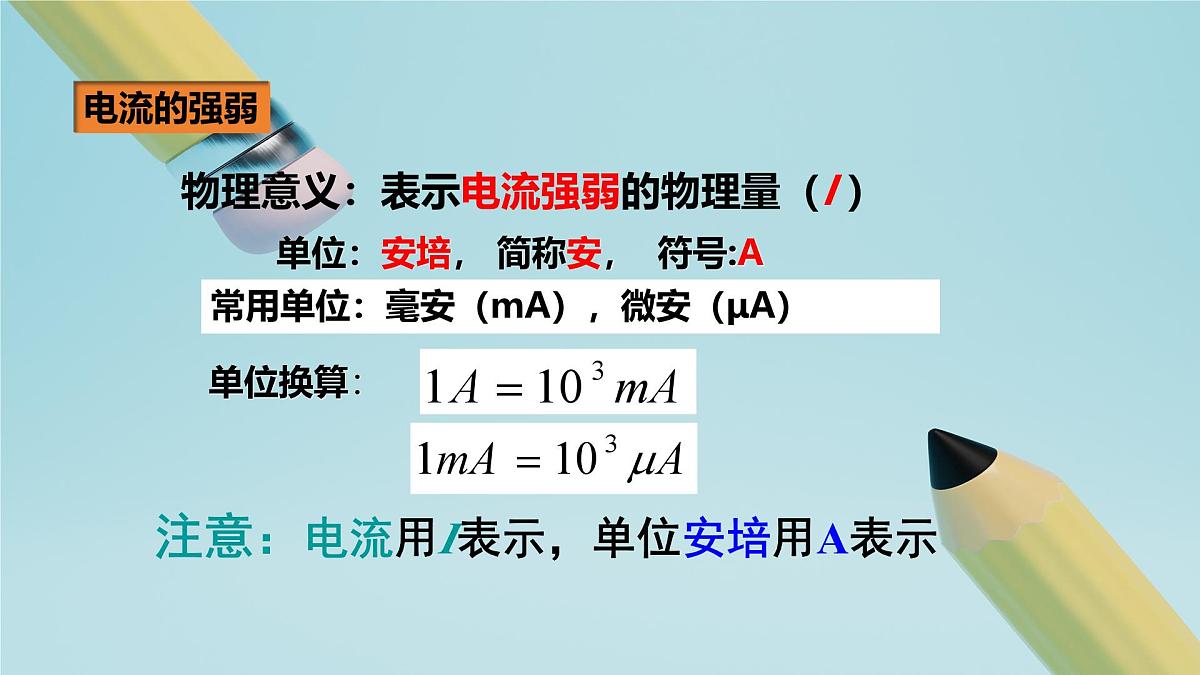

单位：安培， 简称安， 符号:A
常用单位：毫安（mA），微安（μA）
物理意义：表示电流强弱的物理量（I ）
注意：电流用I表示，单位安培用A表示

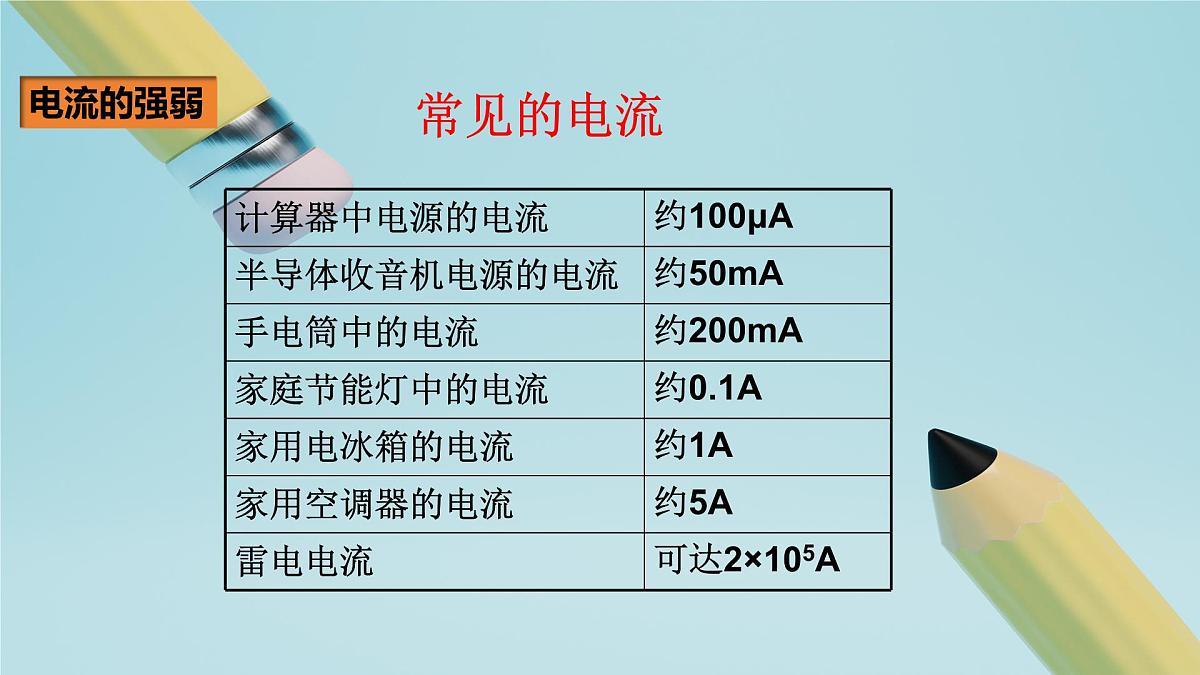

手机：待机15~50mA
电子表 1.5~2 μA
电饭煲 3.2~4.5A
高压输电 200A

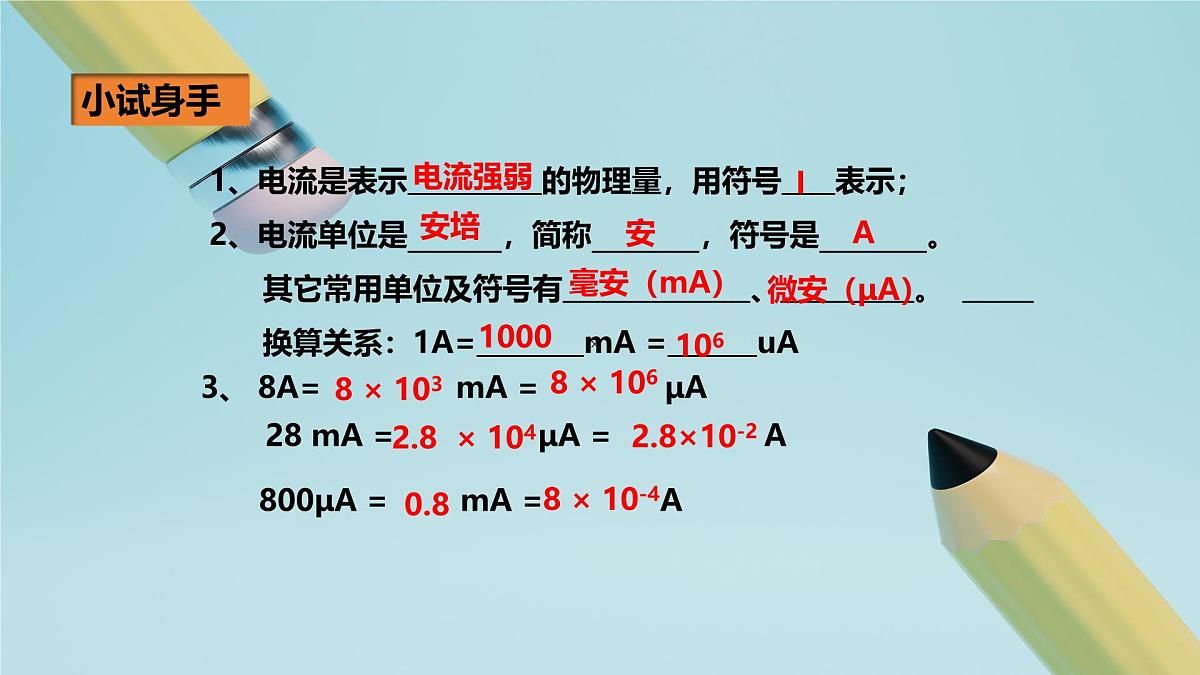

1、电流是表示 的物理量，用符号 表示；2、电流单位是_______，简称________，符号是________。 其它常用单位及符号有 、 。 换算关系：1A= mA = uA
3、 8A= mA = μA
28 mA = μA = A
800μA = mA = A
8 × 106

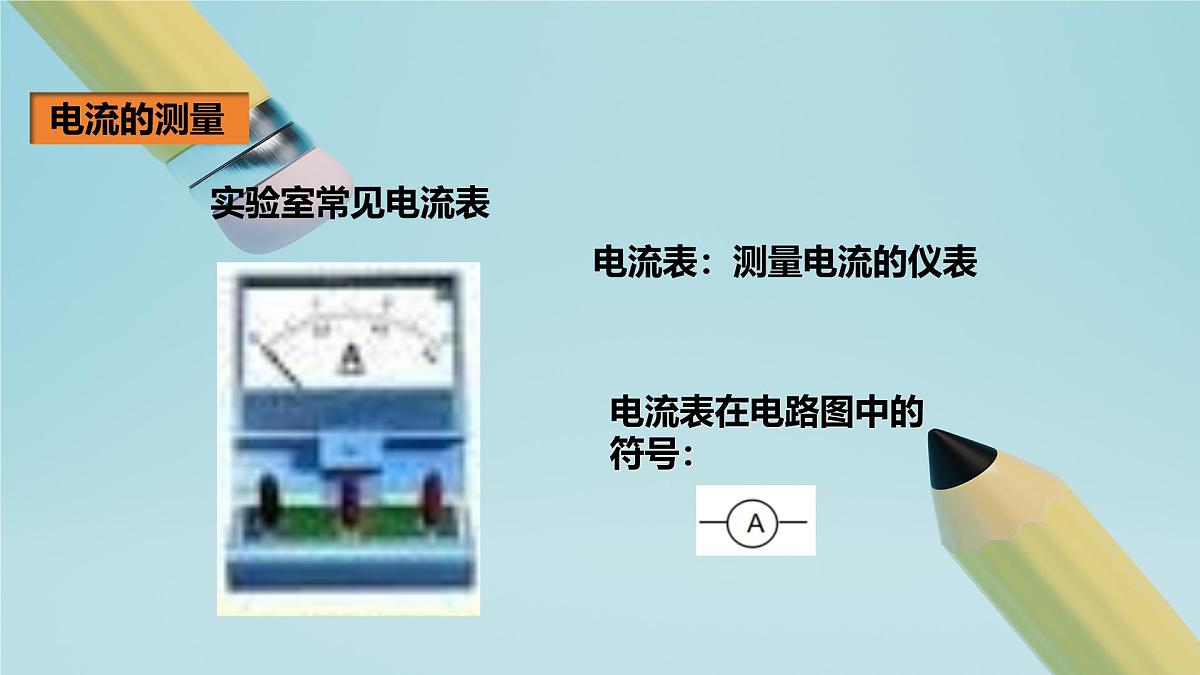

电流表在电路图中的符号：
电流表：测量电流的仪表
接“-”“0.6”接线柱时，量程0~0.6A，每大格0.2A，每小格0.02A；接 “-”“3”接线柱时，量程0~3A，每大格1A，每小格0.1A

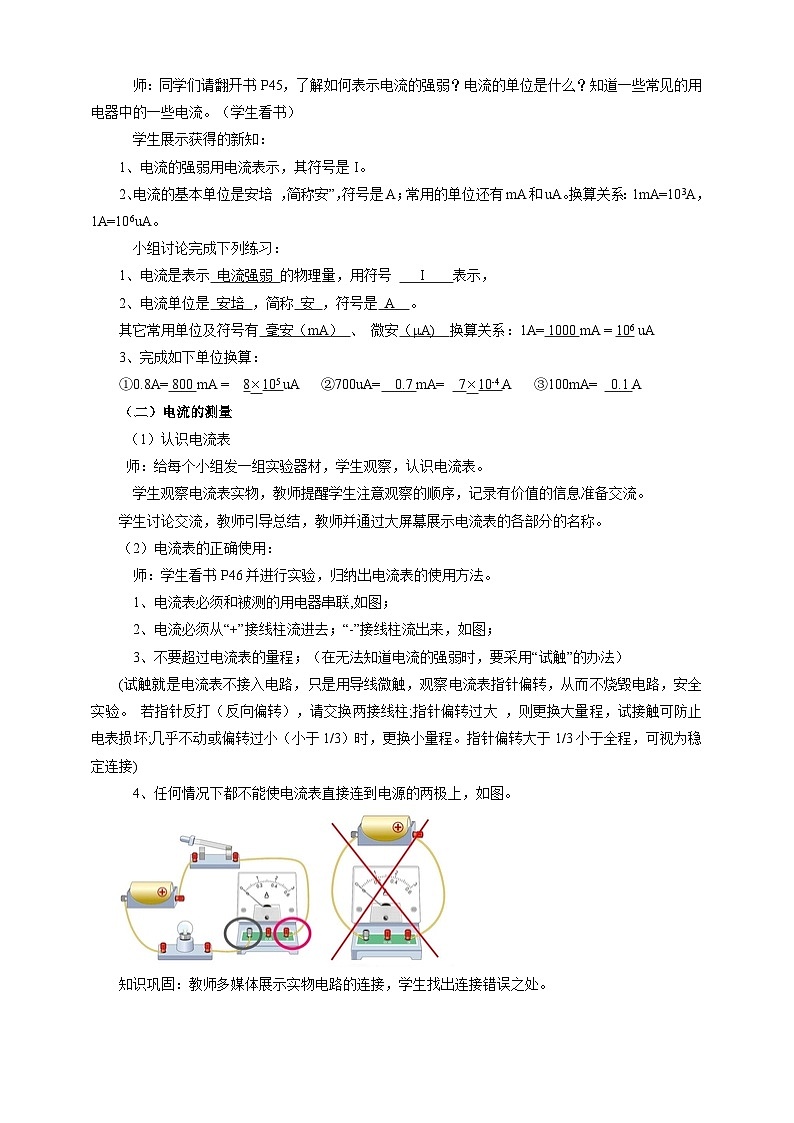

电流表使用规则一
电流表串联在被测电路中；
电流从电流表的“+”接线柱流进, “-”接线柱流出。被测电流不能超过电流表量程 ；
电流表使用规则二
不要超过电流表的量程；
电流表使用规则三
在无法知道电流的强弱时，要采用“试触”的办法
绝不允许不经过用电器而把电流表直接连到电源两极,不能和用电器并联。
电流表使用规则四
否则，电流表会被烧坏！
电流表使用常见问题：
1.指针反向偏转：（指针偏向最左边）
答：可能是正、负接线柱接反，应改接。
2.指针正向偏转过大：（指针偏向最右边）
答：这是量程选择偏小，应改接较大量程。
答：这是量程选择偏大，应改接较小量程。
注意观察，下面图中电流表的接法都有哪些不合理的地方：
甲中电流表并联在了用电器两端，乙图中电流表正负接线柱接反了。

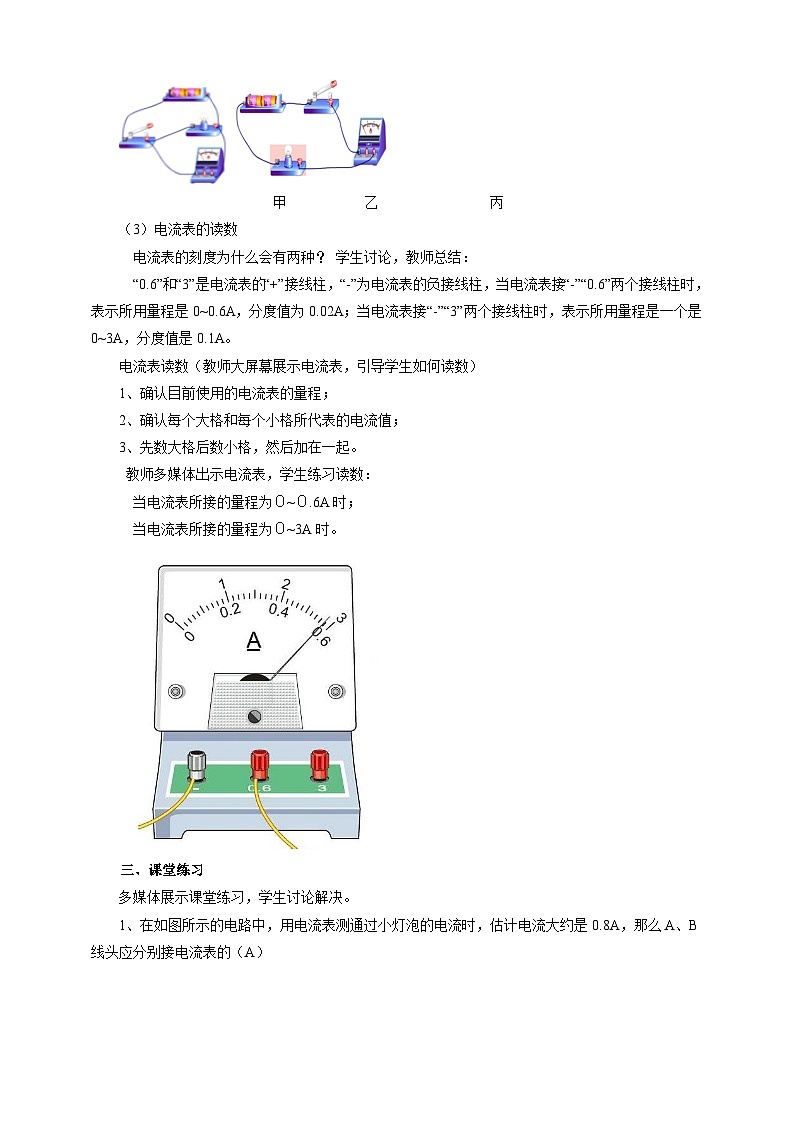

接 “-”“0.6”接线柱时，量程0~0.6A，每大格0.2A，每小格0.02A；
接 “-”“3”接线柱时，量程0~3A，每大格1A，每小格0.1A
接“-”“0.6”接线柱时，量程0~0.6A，每大格0.2A，每小格0.02A；
1、先确认电流表的量程；2、再确认分度值；3、先数大格后数小格，然后加在一起。
表示电流强弱的物理量，用I表示。
安培，简称安，用A表示。
毫安（mA）和微安（μA ）
读数 :注意量程和分度值。

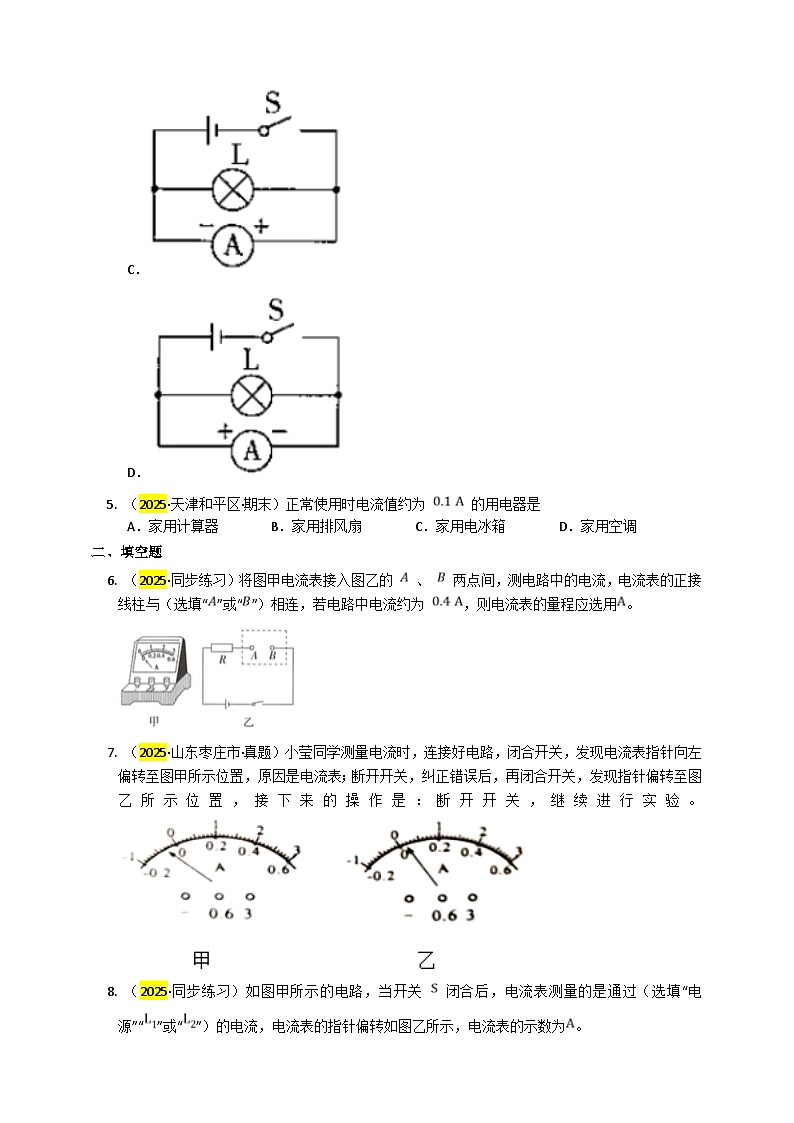

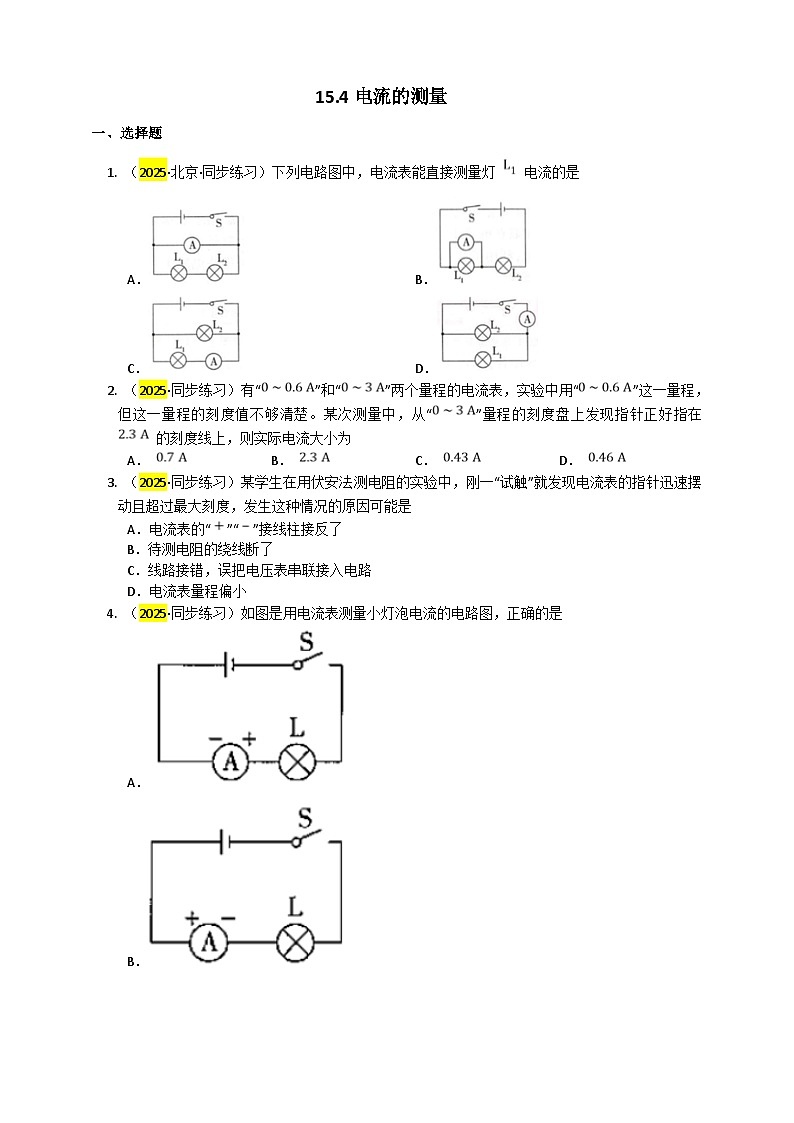

1、在如图所示的电路中，用电流表测通过小灯泡的电流时，估计电流大约是0.8A，那么A、B线头应分别接电流表的（ ）
A．“3”和“-”接线柱上 B．“0.6”和“-”接线柱上C．“3”和“0.6”接线往上 D．“-”和“3”接线柱上
2、如图所示，闭合开关，能够正确测量通过灯L2电流的是（　　）教育
3、用电流表测量前应先估计待测电流的大小，如果不能估计，可以先用 量程进行快速试触。如图所示，电流表的示数为 。
4、请在图中缺口处填入一只灯泡、一只电铃、一只电流表，使开关闭合后，用电器都工作，且电流表测量通过灯泡的电流。
1、 完成动手动脑学物理。 2、 完成练习册。
