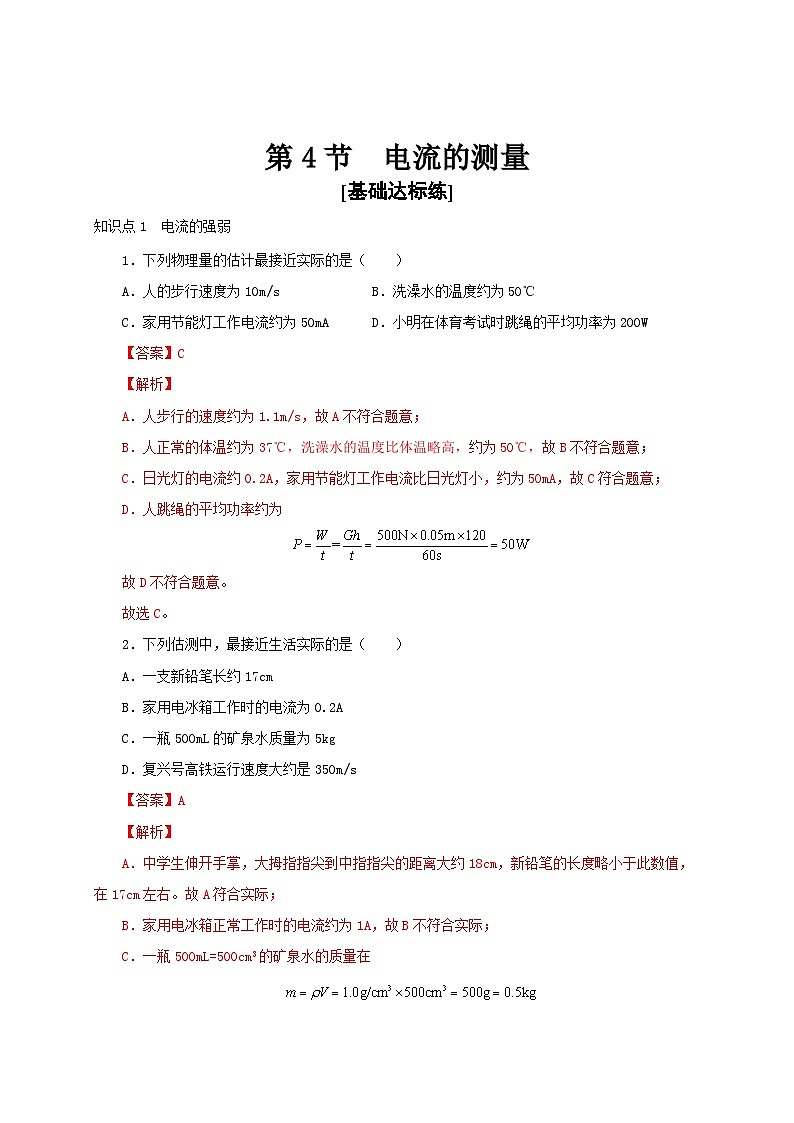

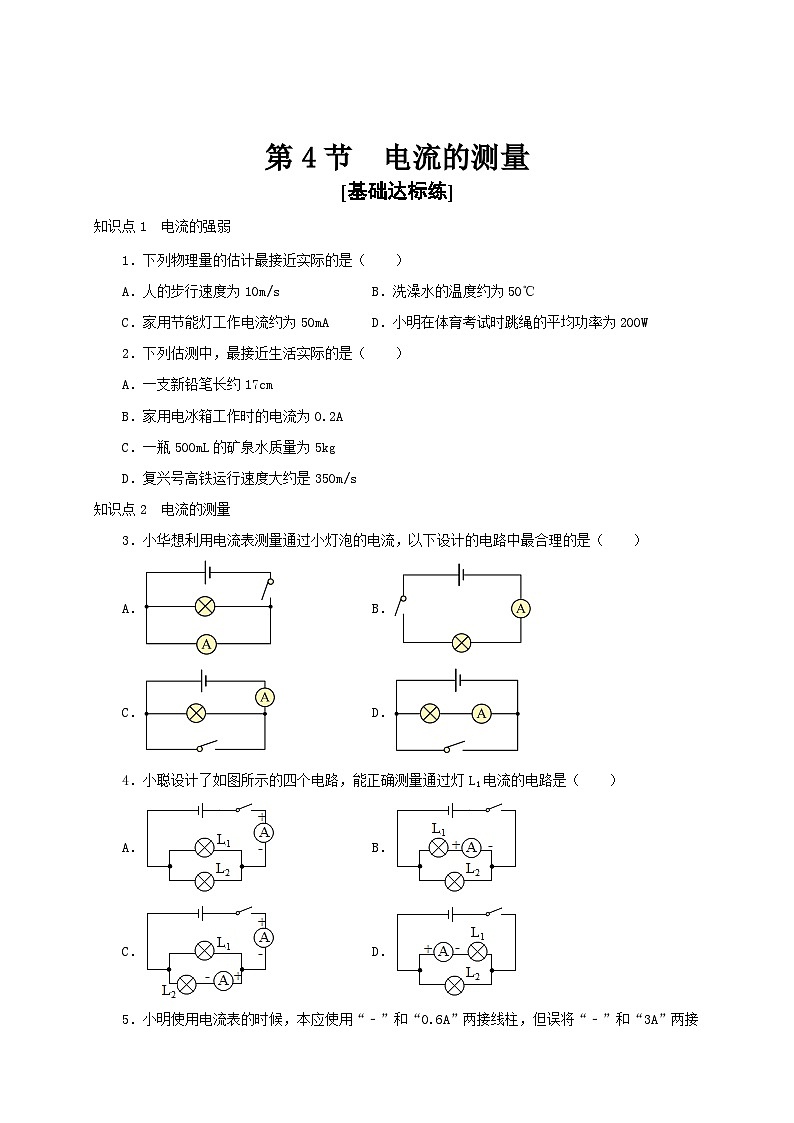

人教版（2024）九年级全册（2024）第4节 电流的测量复习练习题

这是一份人教版（2024）九年级全册（2024）第4节 电流的测量复习练习题，文件包含人教版九年级物理全一册同步考点讲练第4节电流的测量分层作业原卷版docx、人教版九年级物理全一册同步考点讲练第4节电流的测量分层作业解析版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。
1．下列物理量的估计最接近实际的是（ ）
A．人的步行速度为10m/sB．洗澡水的温度约为50℃
C．家用节能灯工作电流约为50mAD．小明在体育考试时跳绳的平均功率为200W
【答案】C
【解析】
A．人步行的速度约为1.1m/s，故A不符合题意；
B．人正常的体温约为37℃，洗澡水的温度比体温略高，约为50℃，故B不符合题意；
C．日光灯的电流约0.2A，家用节能灯工作电流比日光灯小，约为50mA，故C符合题意；
D．人跳绳的平均功率约为
故D不符合题意。
故选C。
2．下列估测中，最接近生活实际的是（ ）
A．一支新铅笔长约17cm
B．家用电冰箱工作时的电流为0.2A
C．一瓶500mL的矿泉水质量为5kg
D．复兴号高铁运行速度大约是350m/s
【答案】A
【解析】
A．中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，新铅笔的长度略小于此数值，在17cm左右。故A符合实际；
B．家用电冰箱正常工作时的电流约为1A，故B不符合实际；
C．一瓶500mL=500cm3的矿泉水的质量在
左右，故C不符合实际；

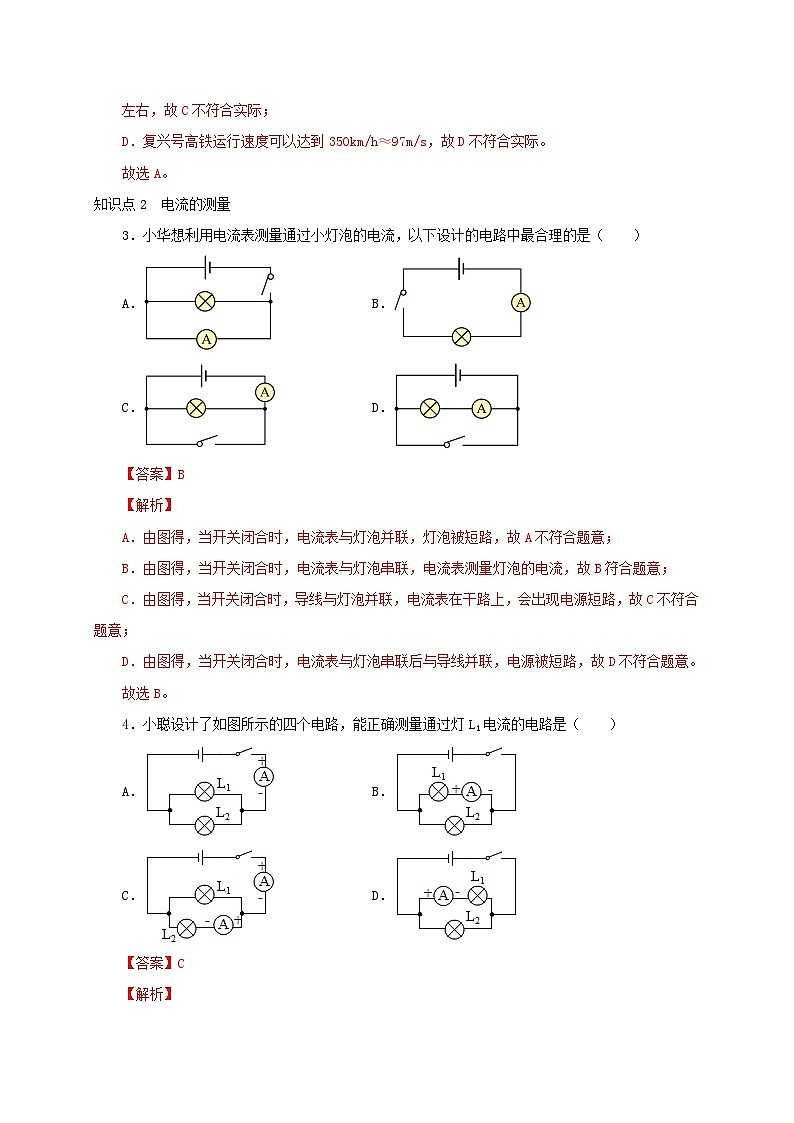

D．复兴号高铁运行速度可以达到350km/h≈97m/s，故D不符合实际。
故选A。
知识点2 电流的测量
3．小华想利用电流表测量通过小灯泡的电流，以下设计的电路中最合理的是（ ）
A．B．
C．D．
【答案】B
【解析】
A．由图得，当开关闭合时，电流表与灯泡并联，灯泡被短路，故A不符合题意；
B．由图得，当开关闭合时，电流表与灯泡串联，电流表测量灯泡的电流，故B符合题意；
C．由图得，当开关闭合时，导线与灯泡并联，电流表在干路上，会出现电源短路，故C不符合题意；
D．由图得，当开关闭合时，电流表与灯泡串联后与导线并联，电源被短路，故D不符合题意。
故选B。
4．小聪设计了如图所示的四个电路，能正确测量通过灯L1电流的电路是（ ）
A．B．
C．D．
【答案】C
【解析】

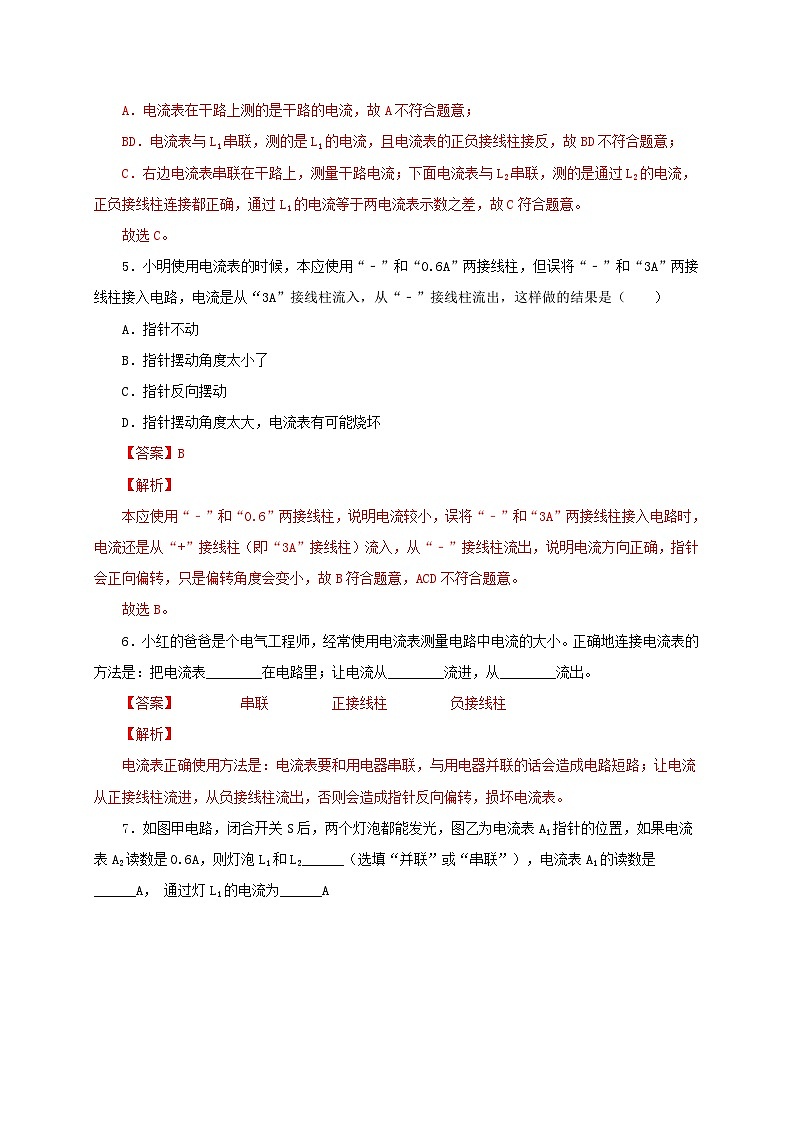

A．电流表在干路上测的是干路的电流，故A不符合题意；
BD．电流表与L1串联，测的是L1的电流，且电流表的正负接线柱接反，故BD不符合题意；
C．右边电流表串联在干路上，测量干路电流；下面电流表与L2串联，测的是通过L2的电流，正负接线柱连接都正确，通过L1的电流等于两电流表示数之差，故C符合题意。
故选C。

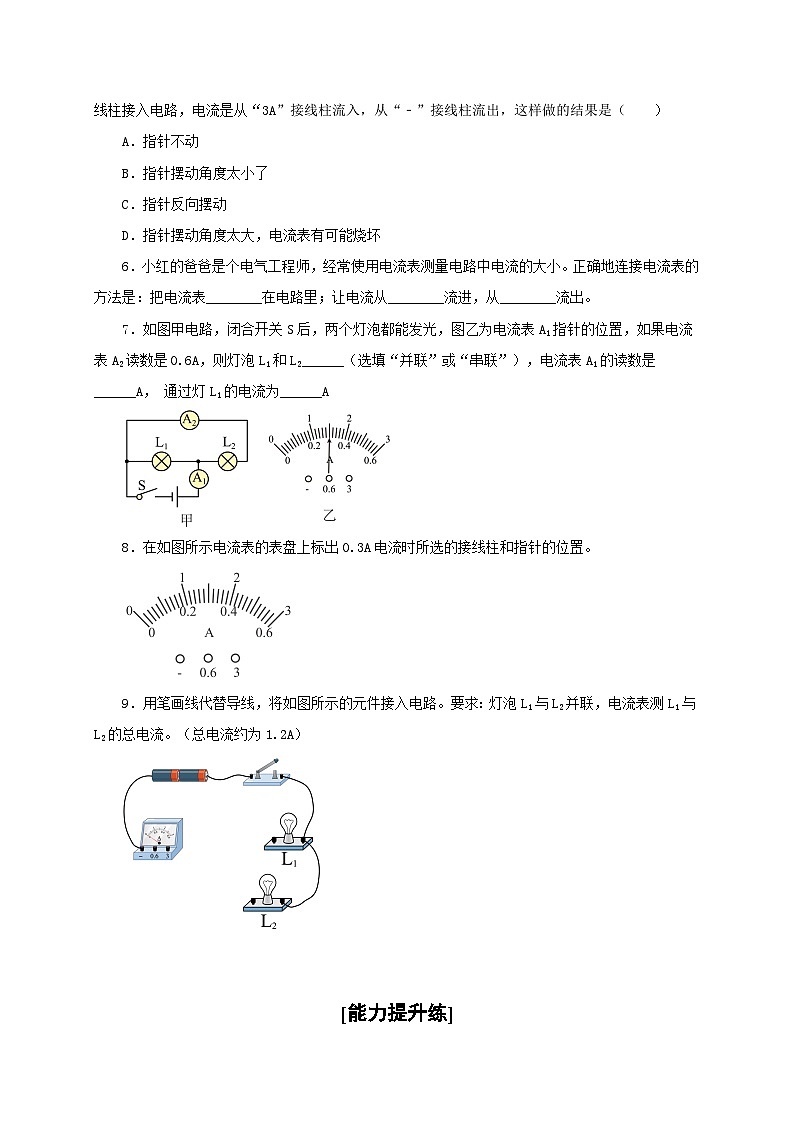

5．小明使用电流表的时候，本应使用“﹣”和“0.6A”两接线柱，但误将“﹣”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“﹣”接线柱流出，这样做的结果是（ ）
A．指针不动
B．指针摆动角度太小了
C．指针反向摆动
D．指针摆动角度太大，电流表有可能烧坏
【答案】B
【解析】
本应使用“﹣”和“0.6”两接线柱，说明电流较小，误将“﹣”和“3A”两接线柱接入电路时，电流还是从“+”接线柱（即“3A”接线柱）流入，从“﹣”接线柱流出，说明电流方向正确，指针会正向偏转，只是偏转角度会变小，故B符合题意，ACD不符合题意。
故选B。
6．小红的爸爸是个电气工程师，经常使用电流表测量电路中电流的大小。正确地连接电流表的方法是：把电流表________在电路里；让电流从________流进，从________流出。
【答案】 串联 正接线柱 负接线柱
【解析】
电流表正确使用方法是：电流表要和用电器串联，与用电器并联的话会造成电路短路；让电流从正接线柱流进，从负接线柱流出，否则会造成指针反向偏转，损坏电流表。
7．如图甲电路，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.6A，则灯泡L1和L2______（选填“并联”或“串联”），电流表A1的读数是______A， 通过灯L1的电流为______A
【答案】 并联 1.5 0.9
【解析】
[1]由图可知，电流从电源正极出发，有两条路径，所以两灯并联。
[2]电流表A1测量干路电流，电流表A2测量通过L2的电流。因为并联电路中干路电流大于任一支路的电流，且电流表A2读数是0.6A，所以，电流表A1一定选用大量程，连接了“3A”接线柱，由图乙可知电流表A1的示数是1.5A。
[3]因为
I=I1+I2
所以通过灯L1的电流
I1=I-I2=1.5A-0.6A=0.9A
8．在如图所示电流表的表盘上标出0.3A电流时所选的接线柱和指针的位置。
【答案】
【解析】
电流值是0.3A，电流表选择0~0.6A的量程，选“﹣、0.6”两个接线柱，分度值为0.02A，指针在0.2A右边5个小格，如图所示：
9．用笔画线代替导线，将如图所示的元件接入电路。要求：灯泡L1与L2并联，电流表测L1与L2的总电流。（总电流约为1.2A）
【答案】
【解析】
由题知，灯泡L1与L2并联，电流表测L1与L2的总电流，且总电流约为1.2A，所以电流表使用大量程，连接在干路上，如图所示：
[能力提升练]

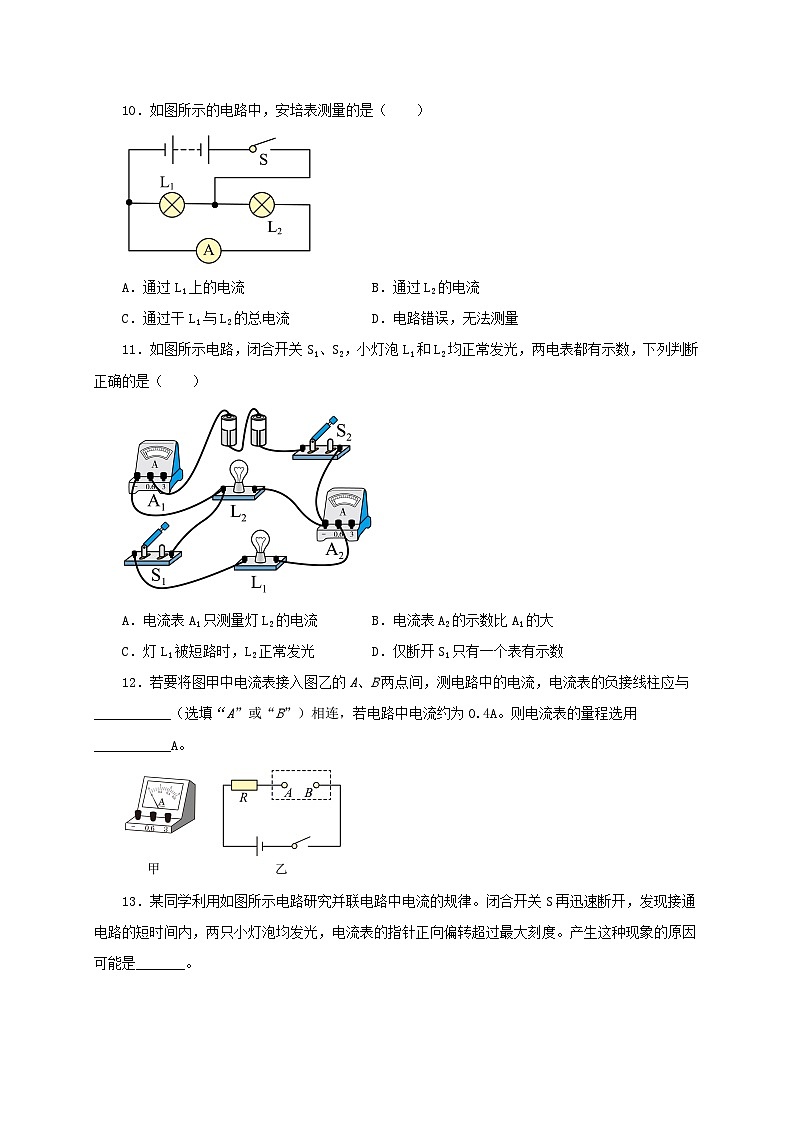

10．如图所示的电路中，安培表测量的是（ ）
A．通过L1上的电流B．通过L2的电流
C．通过干L1与L2的总电流D．电路错误，无法测量
【答案】B
【解析】
由电路图可知，灯泡L1和灯泡L2并联，安培表与灯泡L2串联在支路中，测量的是通过灯泡L2的电流，故ACD不符合题意，B符合题意。
故选B。
11．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（ ）
A．电流表A1只测量灯L2的电流B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光D．仅断开S1只有一个表有示数
【答案】D
【解析】
A．闭合开关S1、S2，电流表A1在干路上，测量干路电流，故A错误；
B．闭合开关S1、S2，两个灯泡并联，电流表A1在干路上，电流表A2在支路上，故电流表A2的示数比A1的小，故B错误；
C．若灯L1被短路时，则灯泡L2也被短路，故C错误；
D．仅断开S1，只有灯泡L2接入电路，电流表A2没有接入电路，故没有示数，只有电流表A1接入电路，故只有电流表A1有示数，故D正确。
故选D。
12．若要将图甲中电流表接入图乙的A、B两点间，测电路中的电流，电流表的负接线柱应与___________（选填“A”或“B”）相连，若电路中电流约为0.4A。则电流表的量程选用___________A。
【答案】 B 0~0.6
【解析】
[1]电流表必须与用电器串联，测量电路电流，连接时，电流必须从“+”接线柱流入，从“﹣”接线柱流出，否则指针会向左偏转，损坏电流表，已知电源左端为正极，故电流表的正接线柱应与A相连，负接线柱应与B相连。
[2]若电路中电流约为0.4A，小于0.6A，则电流表的量程选用0~0.6A。
13．某同学利用如图所示电路研究并联电路中电流的规律。闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是_______。
【答案】电流表的量程选择过小
【解析】
电流表的指针正向偏转超过最大刻度，说明指针会迅速转到最右侧，超过最大刻度，即超过电流表的量程，而两只小灯泡均发光，所以可能是电流表的量程选择过小引起的。
14．如图所示，两只灯泡的连接方式是___________。如图所示，电流表的示数为___________A。
【答案】 并联 0.32
【解析】
[1]由图可知，开关闭合后，电流的路径有两条，电流分别经过两个灯泡，故两只灯泡是并联的。
[2]由图所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.32A。
15．请根据图甲所示电路图，用笔画线代替导线将实物图乙补充连接成完整的电路。
【答案】
【解析】
由电路图可知，两电阻并联，电流表测通过R1的电流；根据电流流向法，先从正极出发依次串联开关S、电阻R2回到电源的负极，然后把电阻R1与电流表串联后并联在电阻R2两端，如图所示：
16．请根据图中所示的实物图，在虚线框中画出对应的电路图。
【答案】
【解析】
由实物图知，两灯并联，开关在L1支路上，电流表在干路上，电路图如图所示：
。
17．某同学用如图的连线来测灯泡L1的电流；
（1）在该图中，电流表的连接有什么错误；_____________________
（2）现要测L2灯的电流，但只允许变动原图中一根导线中一个端点的接线位置，应如何改动_____；
（3）某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关；则：①测量时产生这种现象的原因是_______；②该同学为了完成实验,下一步应该采取的措施是___________；
（4）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在右图中画出指针的位置________。
【答案】 电流表正负接线柱接反了 电流表选择了小量程（0~0.6A） 断开开关，改接电流表的0~3A量程
【解析】
（1）[1]连接电流表时，要注意电流从电流表的正接线柱流入，从负接线柱流出；电流表与待测电路串联，据此改动；①电流表测量电流时，要选择合适的量程；②连接电路时，要先断开开关；由图2电流表选用的量程确定分度值画图，由图1知，电流从电流表负接线柱b流入，即电流表正负接线柱接反了。
（2）[2]现要测L2灯的电流,电流表与L2灯串联，如图所示
（3）①[3]某同学闭合开关后，发现电流表的指针偏转到图2所示的位置，即指针偏转角度过大，于是他立即断开开关，则：①测量时产生这种现象的原因是：电流表选择了小量程（0~0.6A）。
②[4]该同学为了完成实验，下一步应该采取的措施是：断开开关，改接电流表的0~3A量程。
（4）[5]改正错误后，该同学再闭合开关，发现指针的读数是1.8A，此时电流表选用大量程，分度值为0.1A，据此在图中标出1.8A的位置，如图所示
[高频考题实战练]
18．（2022 四川峨眉山）小王同学在做探究实验过程中，对下列四幅图读数正确的是（ ）
A．图甲物体长度为2.70cm
B．图乙温度计示数为32.0℃
C．图丙电流表示数为1.50A
D．图丁烧杯和液体总质量为62.2g
【答案】D
【解析】
A．如图为刻度尺，分度值为0.1cm，发现左端没有和零度线对齐，读数为
故A错误；
B．如图乙是温度计，分度值为2℃，从下到上刻度慢慢变大，故是零上，读数为34℃，故B错误；
C．如图丙为电流表，选择小量程，分度值为0.02A，故读数为0.3A，故C错误；
D．如图丁，是天平，读数是砝码加游码的示数，故读数为
故D正确。
故选D。
19．（2022 山东菏泽）关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（ ）
A．①③B．①④C．②③D．②④
【答案】D
【解析】
由电路图分析可知L1和L2两灯泡是并联，电流表A1测灯泡L2的电流，电流表A2测电路中的总电流，故②④符合题意，故D符合题意，ABC不符合题意。
故选D。
测量次序
A处的电流IA
B处的电流IB
C处的电流IC
1
0.10
0.12
0.22
2
0.20
0.24
0.44
3
0.25
0.30
0.55
