知道电流的概念，会进行电流单位的换算

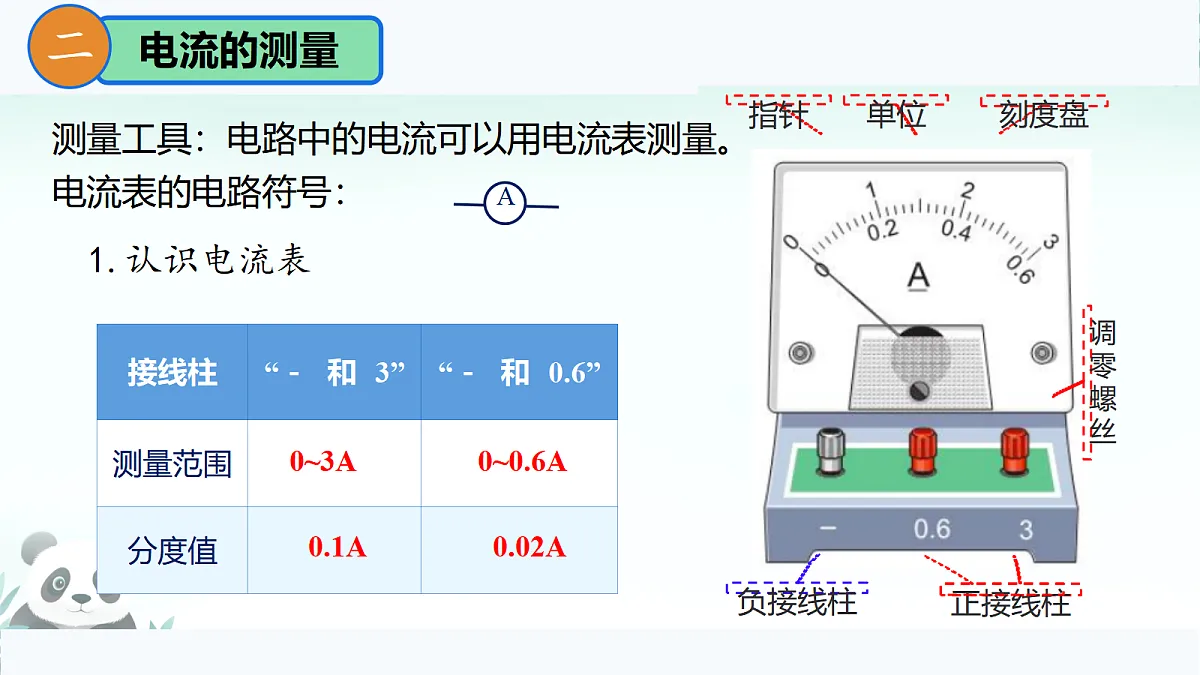

通过实物观察认识电流表，并能在实验中正确使用电流表

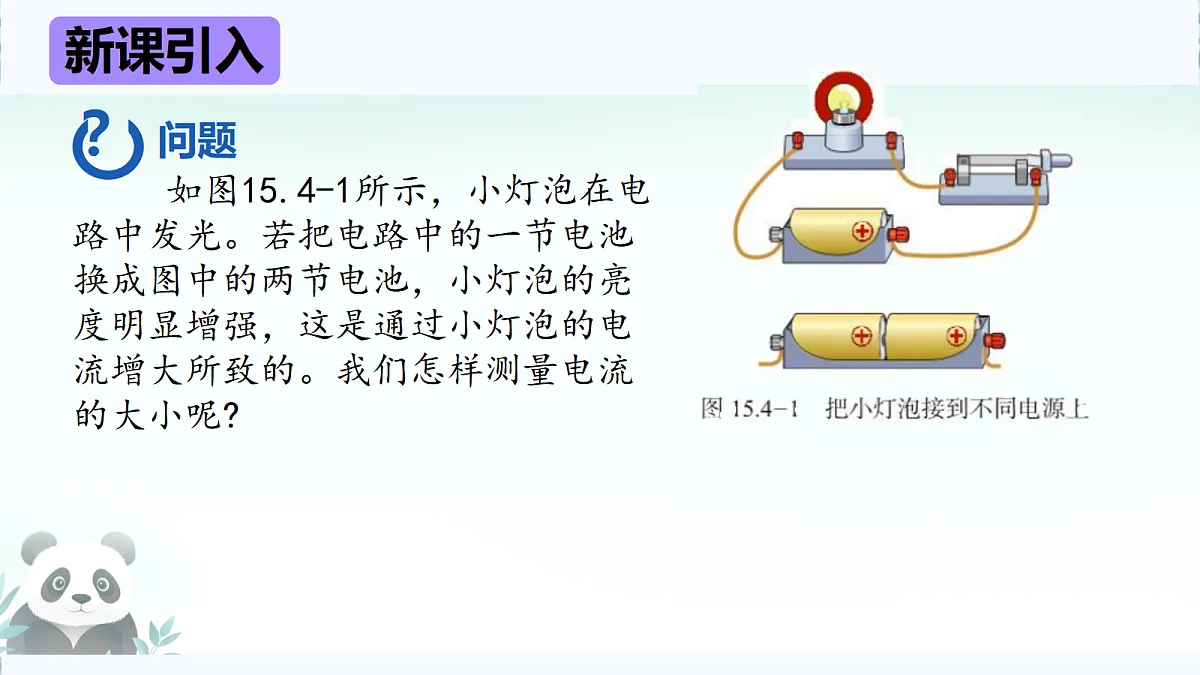

如图15.4-1所示，小灯泡在电路中发光。若把电路中的一节电池换成图中的两节电池，小灯泡的亮度明显增强，这是通过小灯泡的电流增大所致的。我们怎样测量电流的大小呢?

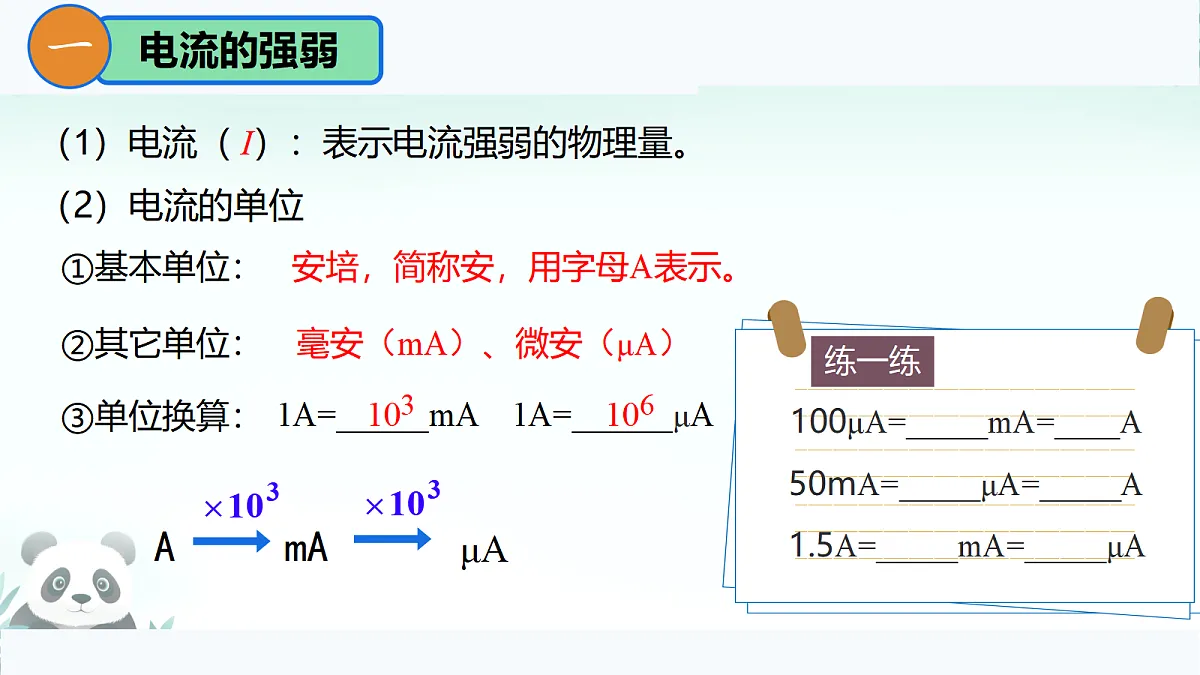

毫安（mA）、微安（μA）
1A= mA 1A= μA
（1）电流（ I）：表示电流强弱的物理量。
安培，简称安，用字母A表示。
A mA μA

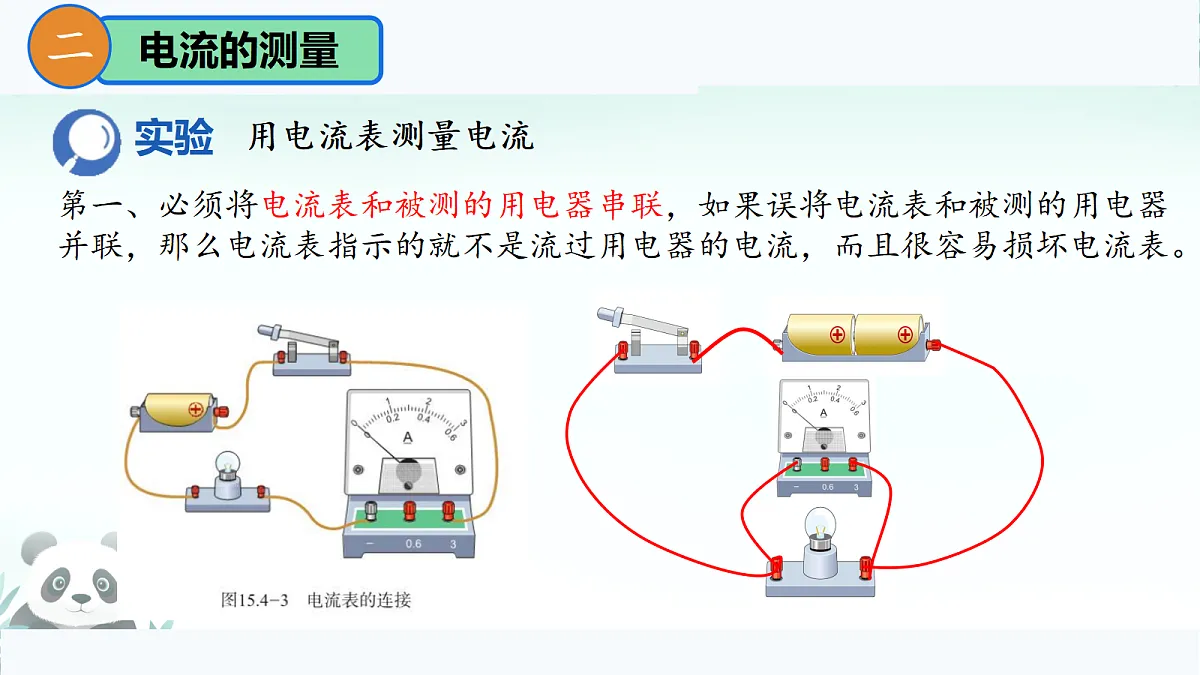

第一、必须将电流表和被测的用电器串联，如果误将电流表和被测的用电器并联，那么电流表指示的就不是流过用电器的电流，而且很容易损坏电流表。

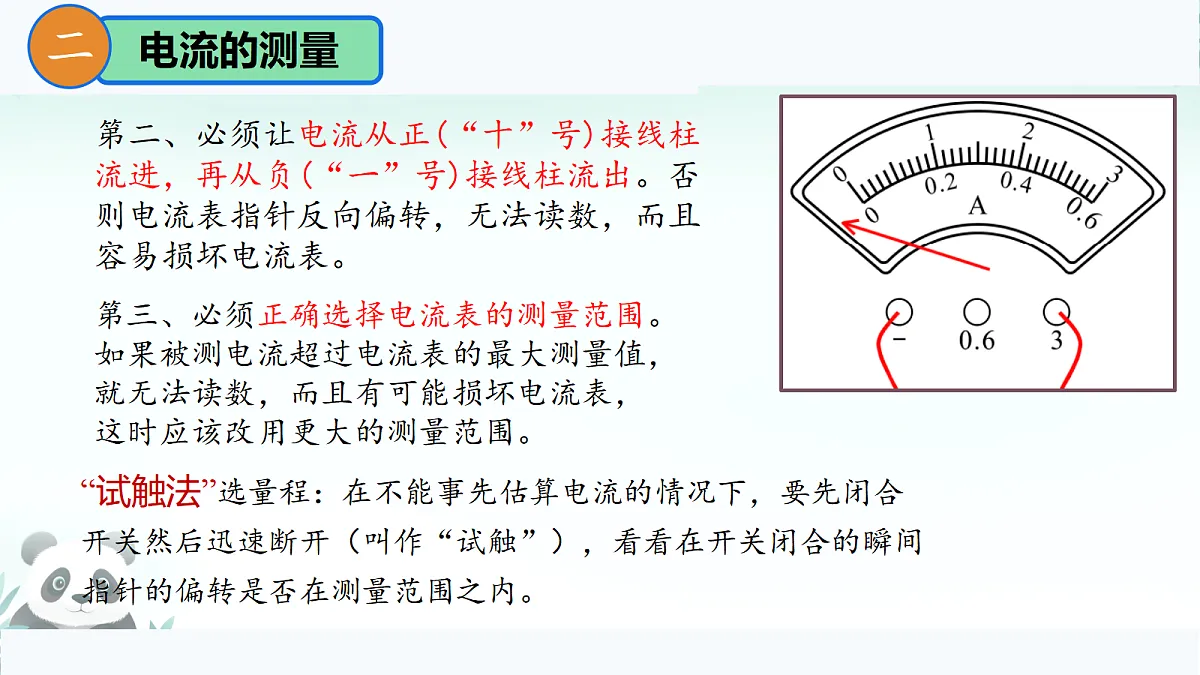

第二、必须让电流从正(“十”号)接线柱流进，再从负(“一”号)接线柱流出。否则电流表指针反向偏转，无法读数，而且容易损坏电流表。
第三、必须正确选择电流表的测量范围。如果被测电流超过电流表的最大测量值，就无法读数，而且有可能损坏电流表，这时应该改用更大的测量范围。
“试触法”选量程：在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在测量范围之内。
第四、不允许把电流表直接连到电源的两极否则，电流表将被损坏。
2.电流表的读数第一，明确所选电流表的测量范围。例如，0~0.6A或0~3A。第二，确定电流表的分度值，即表盘的一个小格所代表的电流大小。例如，电流表的测量范围是0~3A，表盘上从0到最右端共有30个小格，那么每个小格就代表0.1A。如果电流表的测量范围是0~0.6A，每个小格代表多少安?第三，接通电路后，看看指针向右总共偏转了多少个小格，就能知道电流是多大了。
改变电流表在电路中的位置，测量这种情况下电路中的电流。实验中，为减少电池损耗，读取电流表的示数后要尽快断开电路。比较两次电流表的示数是否有变化。
把连接接线柱的线头调换
指针偏转角度过大/满偏
电流的测量电流I定义：表示电流的强弱（大小）单位：安培A电流的测量认识电流表作用：测量电流的大小元件符号量程和分度值：0−0.6A，分度值0.02A；0−3A，分度值0.1A电流表的连接与用电器串联正进负出不超过最大量程不能直接连到电源两极上
通过某手电筒小灯泡的电流大约是0.25A，等于多少毫安?某半导体收音机电池的供电电流最大可达120mA，等于多少安?某同学练习用电流表测量不同的电流。闭合开关前，电流表指针指在零刻度线处。测量时电流表的指针如图15.4-8所示。这时应该怎样操作?
3.图15.4-9中电流表的示数各是多少安?
4.用笔画线表示导线连接下面的实物图(图15.4-10)，使小灯泡能够发光并且电流表能够测出通过小灯泡的电流(估计为0.1~0.3A)。
5、请按照图15.4-11甲所示的电路图，用笔画线表示导线，把图15.4-11乙中的实物连接起来。
6、如图15.4-12所示，哪个电路中电流表的连接是错误的?连接正确的电流表测量的是通过哪一部分的电流?
7、请用笔画线表示导线把图15.4-13中的实物连接起来，并画出电路图。要求:两个小灯泡并联，开关同时控制两个小灯泡，电流表测量通过小灯泡L₂的电流，导线不能交叉。
