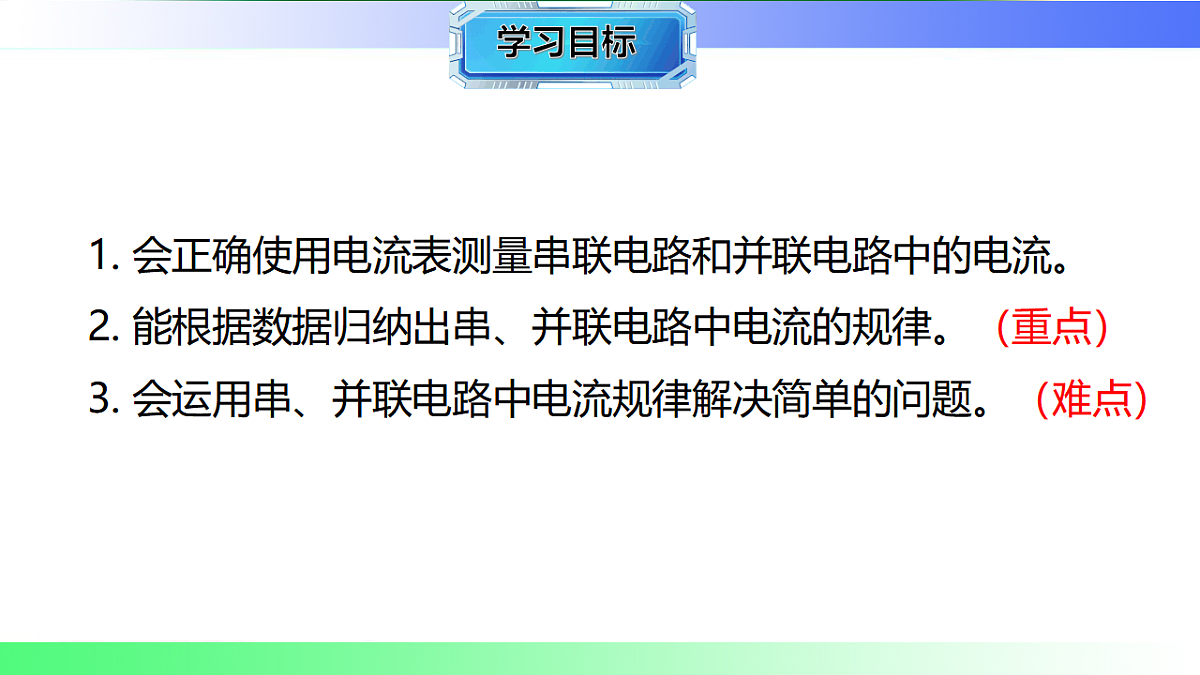

1. 会正确使用电流表测量串联电路和并联电路中的电流。2. 能根据数据归纳出串、并联电路中电流的规律。（重点）3. 会运用串、并联电路中电流规律解决简单的问题。（难点）

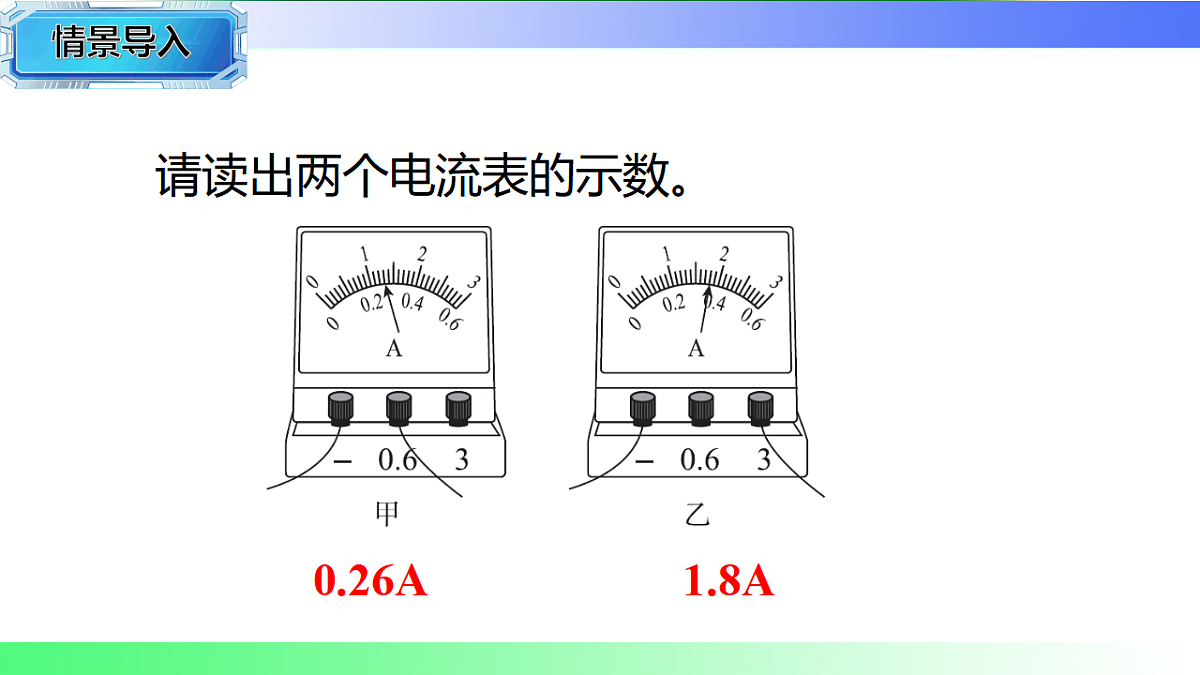

　请读出两个电流表的示数。
　0.26A 1.8A

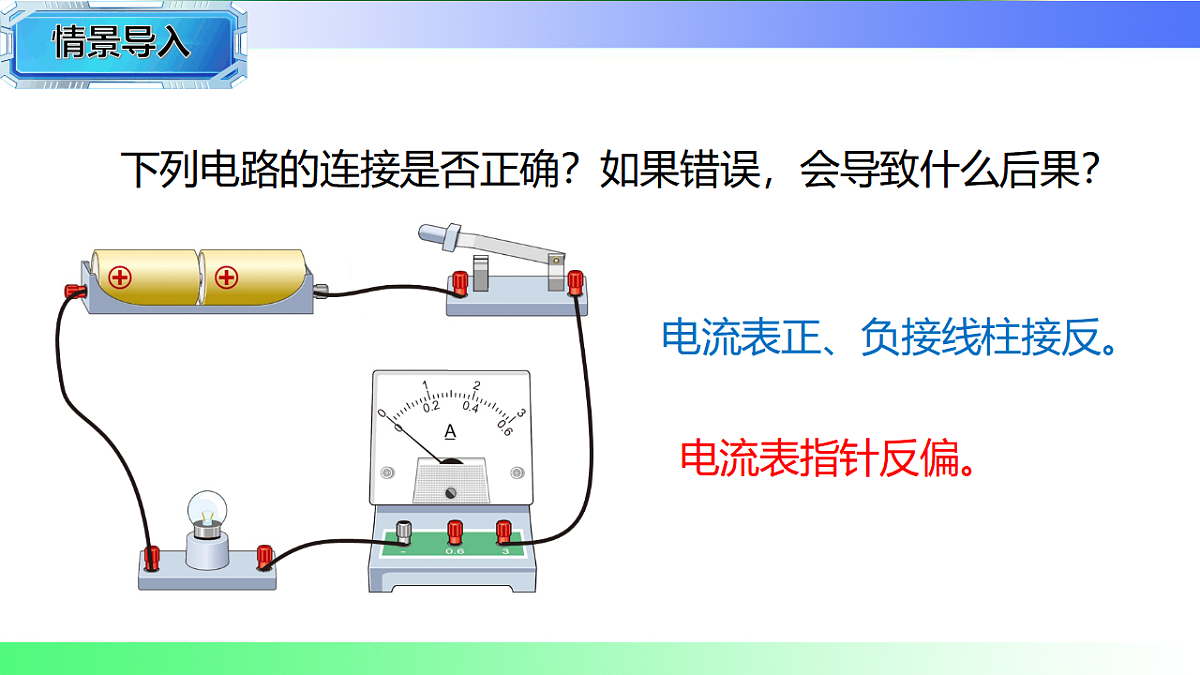

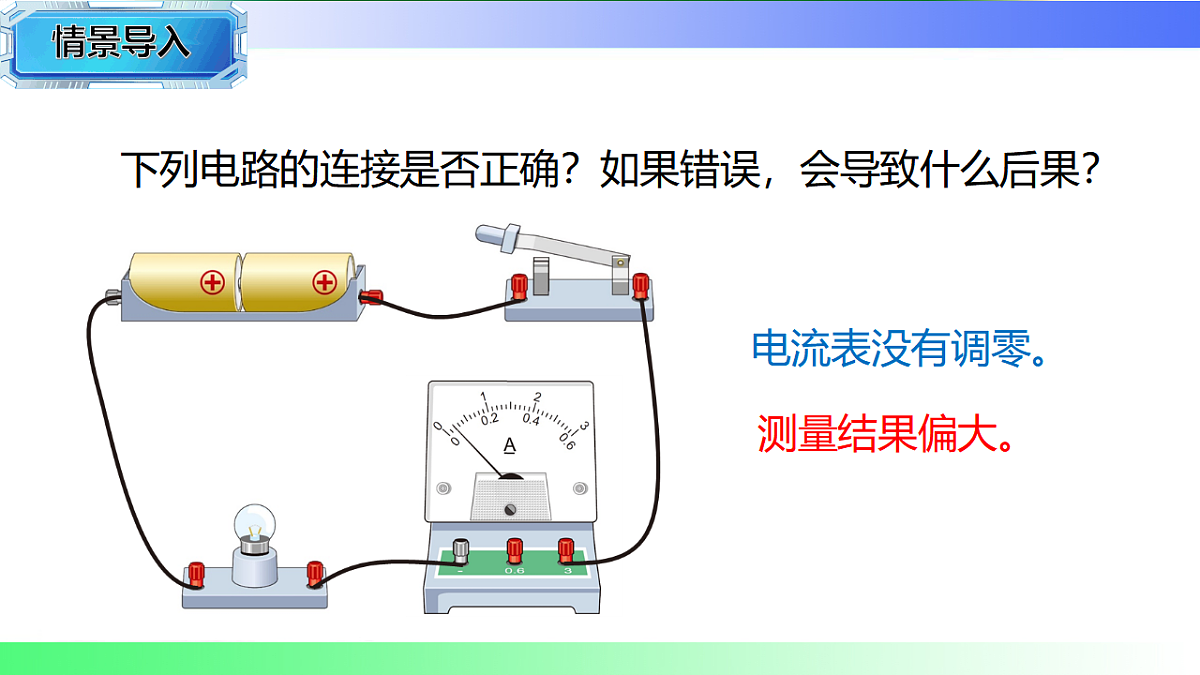

　下列电路的连接是否正确？如果错误，会导致什么后果？
电流表正、负接线柱接反。

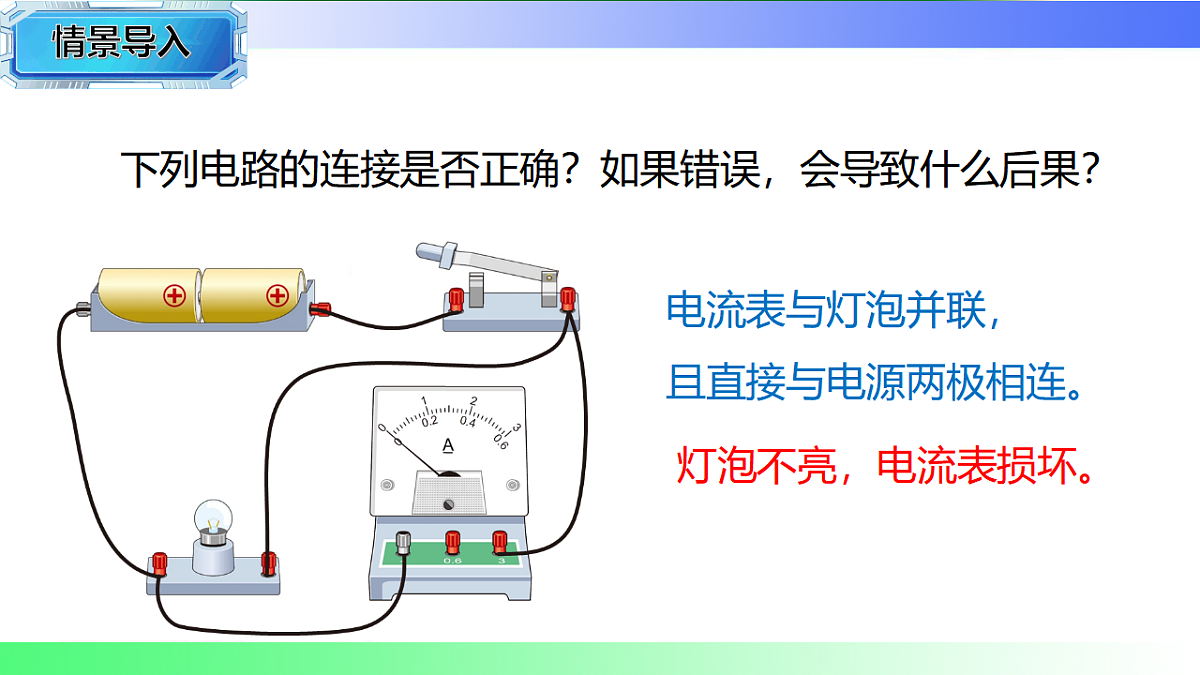

电流表与灯泡并联，且直接与电源两极相连。
灯泡不亮，电流表损坏。

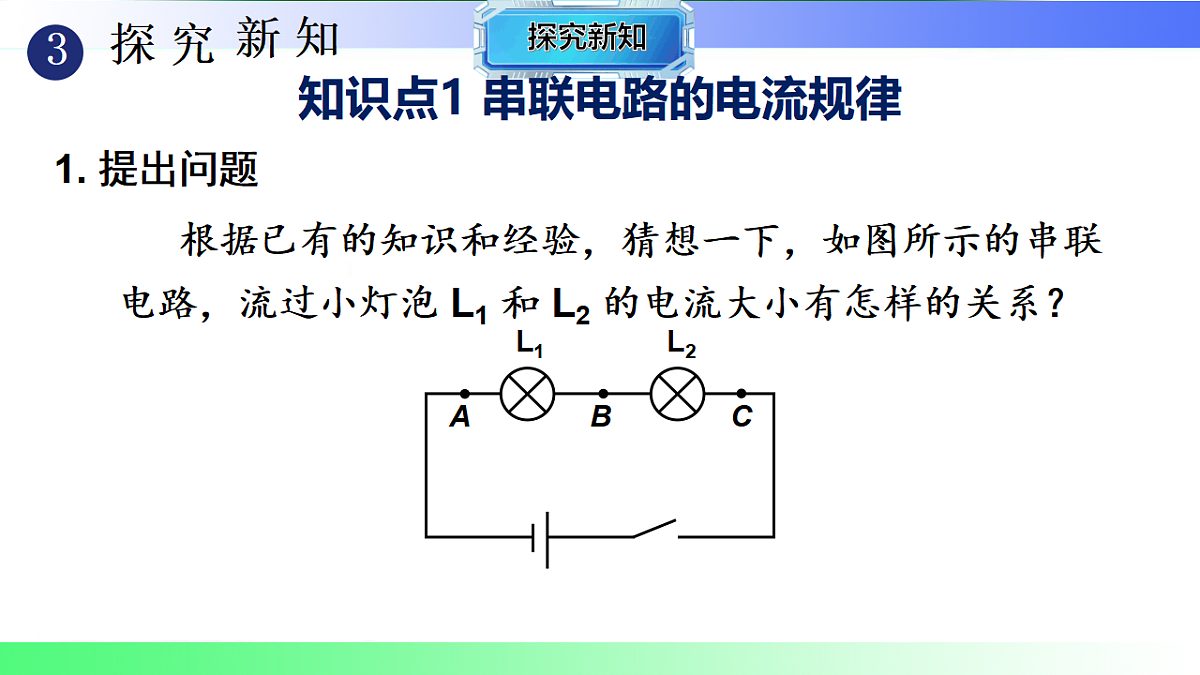

根据已有的知识和经验，猜想一下，如图所示的串联电路，流过小灯泡 L1 和 L2 的电流大小有怎样的关系？
知识点1 串联电路的电流规律

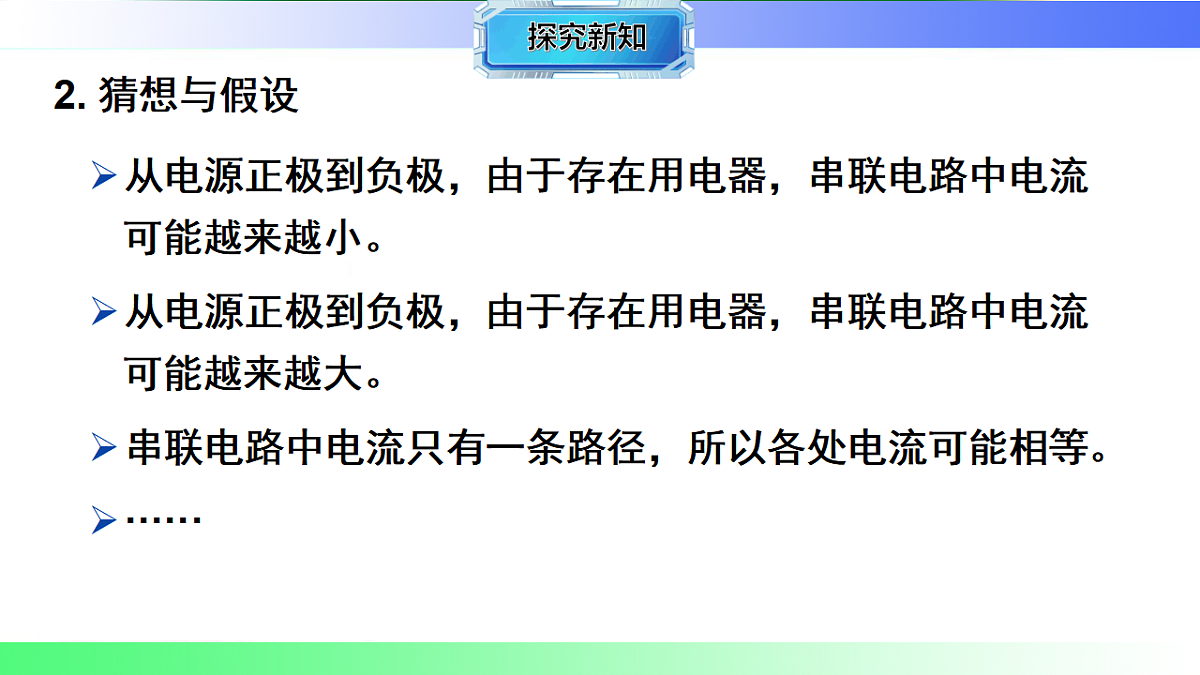

从电源正极到负极，由于存在用电器，串联电路中电流可能越来越小。
串联电路中电流只有一条路径，所以各处电流可能相等。
从电源正极到负极，由于存在用电器，串联电路中电流可能越来越大。
②根据电路图连接电路，并进行测量。
③把测量数据记录在表格中，并把操作中出现的问题简明扼要地写下来。
④换上另外两个规格不同的小灯泡，再次测量并记录各点的电流。
注意：①连接或改接电路时，开关应_______。②电流表应____联在被测电路中。③应从电源正极（或负极）起按电路图将元件逐个首尾顺次连接起来。④接通电路前必须先用电流表的大量程_______。⑤读数、记录数据时要客观、精确，读数完毕，断开开关，切断电源，整理好仪器。
5. 分析实验数据，得出结论
在串联电路中，电流处处相等，即I＝I1＝I2＝…＝In 。
例1 如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中 A、B、C 三处的电流，得知 IA＝0.2 A，则 IB＝_______，IC＝_______。
例2 如图，当 S1 闭合、S2 断开时，电流表的示数为 0.24 A，则通过灯 L1 的电流是________，通过灯 L2 的电流是________；当 S1 和 S2 都闭合时，电流表的示数为 0.56 A，则通过灯 L1 的电流为________，通过灯 L2 的电流为________。
并联电路有多条路径，分为支路和干路。
根据已有的知识和经验，猜想一下，并联电路中各处的电流有什么关系？
知识点2 并联电路的电流规律
并联电路中电流可能处处相等。
并联电路中干路电流可能比各支路电流都大。
并联电路中干路电流可能比各支路电流都小。
并联电路中干路电流可能等于各支路电流之和。
在并联电路中，干路中的电流等于各支路中的电流之和，即 I = I1+I2+…+In。
解析：因为两灯泡并联，电流表 A 测干路的电流，电流表 A1 测通过灯 L1 的电流，则通过灯 L1 的电流是 0.3 A。
例3 如图所示的实验电路，闭合开关 S 后，电流表 A 的示数为 0.5 A，电流表 A1 的示数为 0.3 A，则通过小灯泡 L1、L2 的电流分别是（ ）
A. 0.3 A，0.2 AB. 0.2 A，0.2 AC. 0.5 A，0.3 AD. 0.5 A，0.2 A
并联电路中干路电流等于各支路电流之和，则通过灯L2 的电流 I2 = I – I1 = 0.5 A – 0.3 A = 0.2 A。
串、并联电路的电流规律与水流规律的类比
1.如图甲所示是“探究串联电路中各处电流的关系”实验电路图。
（2）实验中选择两个小灯泡的规格最好是________（填“相同”或“不相同”）的。
换用规格不同的灯泡重复实验
5.如图所示，小明和小丽一起做“探究并联电路中干路电流与各支路电流的关系”实验。
（1）实验中，应选择两个规格_______（填“相同”或“不同”）的小灯泡。
分析实验数据，得出结论：在并联电路中，干路的电流等于各支路中电流______。请你对他们的探究进行评价：_________________________________________________________________。
结论具有偶然性，为得到普遍规律，应换不同规格的小灯泡，多次实验
10. 为解决电动车充电难的问题，许多小区和单位安装了智能充电桩，如图所示。充电桩之间是____联连接的，充电的电动自行车越多，干路的电流______（填“越大”“越小”或“不变”）。
干路电流等于各支路电流之和
I1=I2=I3=…=In
I = I1+I2+…+In
