人教版（2024）九年级全册电流和电路精品复习ppt课件

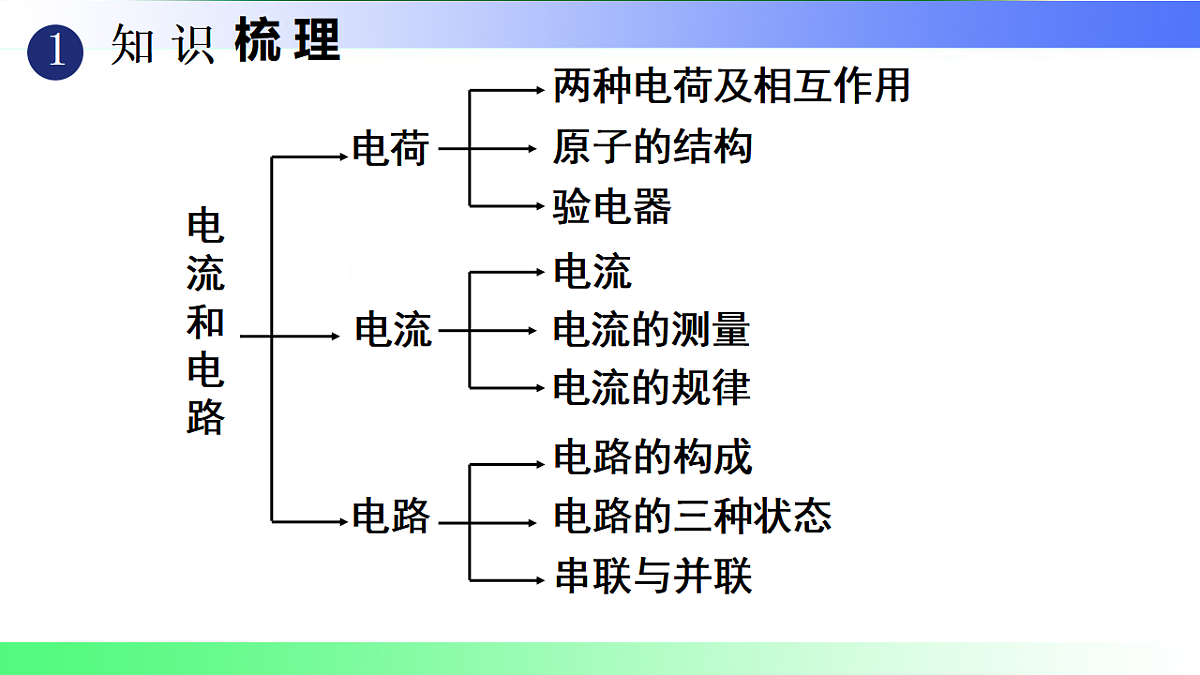

这是一份人教版（2024）九年级全册电流和电路精品复习ppt课件，共53页。PPT课件主要包含了知识点1电荷，跟踪训练，知识点2电流，知识点3电路等内容，欢迎下载使用。

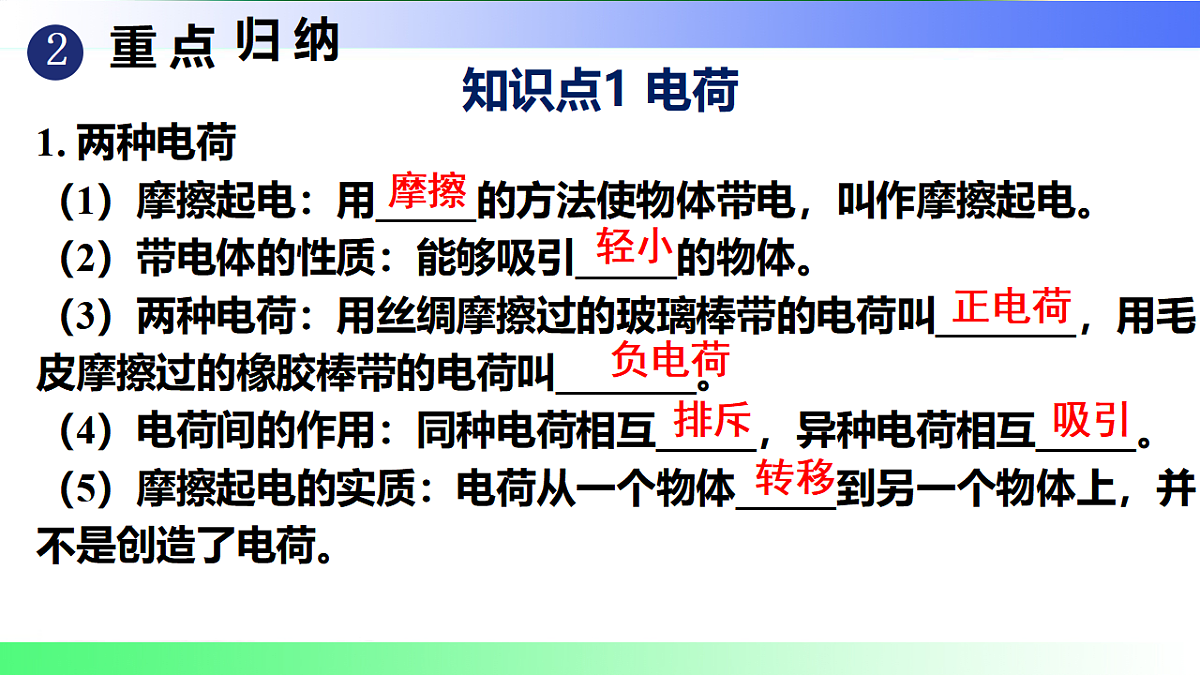

1. 两种电荷（1）摩擦起电：用_____的方法使物体带电，叫作摩擦起电。（2）带电体的性质：能够吸引_____的物体。（3）两种电荷：用丝绸摩擦过的玻璃棒带的电荷叫_______，用毛皮摩擦过的橡胶棒带的电荷叫_______。（4）电荷间的作用：同种电荷相互_____，异种电荷相互_____。（5）摩擦起电的实质：电荷从一个物体_____到另一个物体上，并不是创造了电荷。

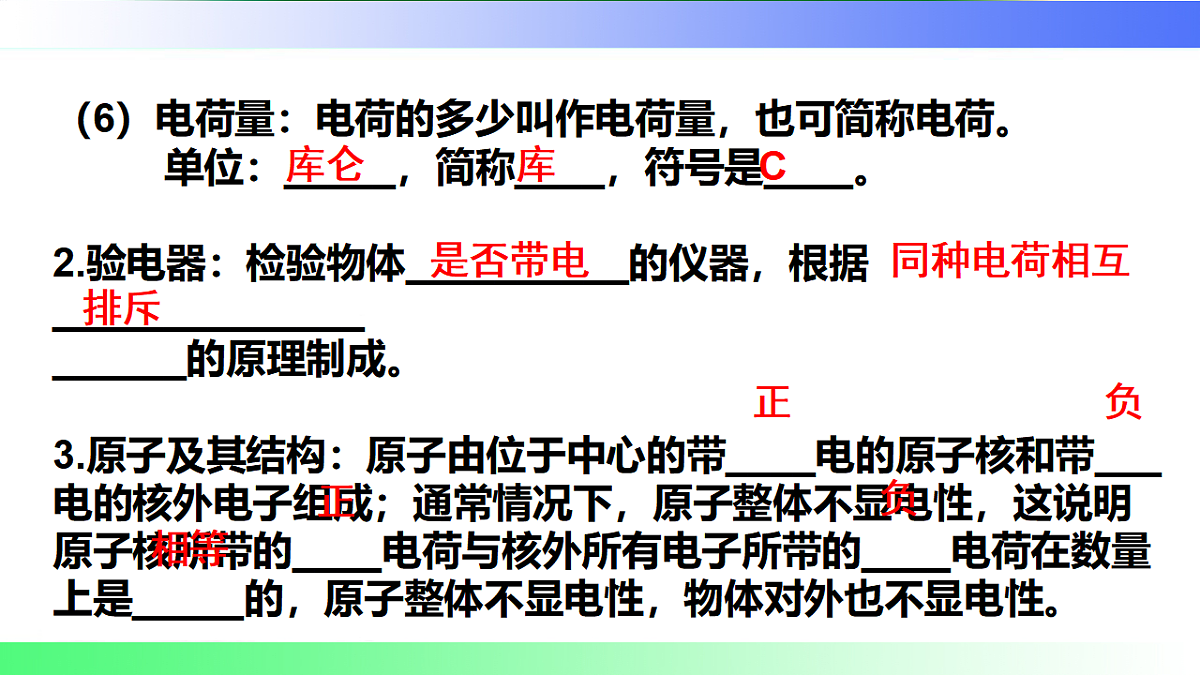

（6）电荷量：电荷的多少叫作电荷量，也可简称电荷。 单位：_____，简称____，符号是____。2.验电器：检验物体__________的仪器，根据____________________的原理制成。3.原子及其结构：原子由位于中心的带____电的原子核和带___电的核外电子组成；通常情况下，原子整体不显电性，这说明原子核所带的____电荷与核外所有电子所带的____电荷在数量上是_____的，原子整体不显电性，物体对外也不显电性。

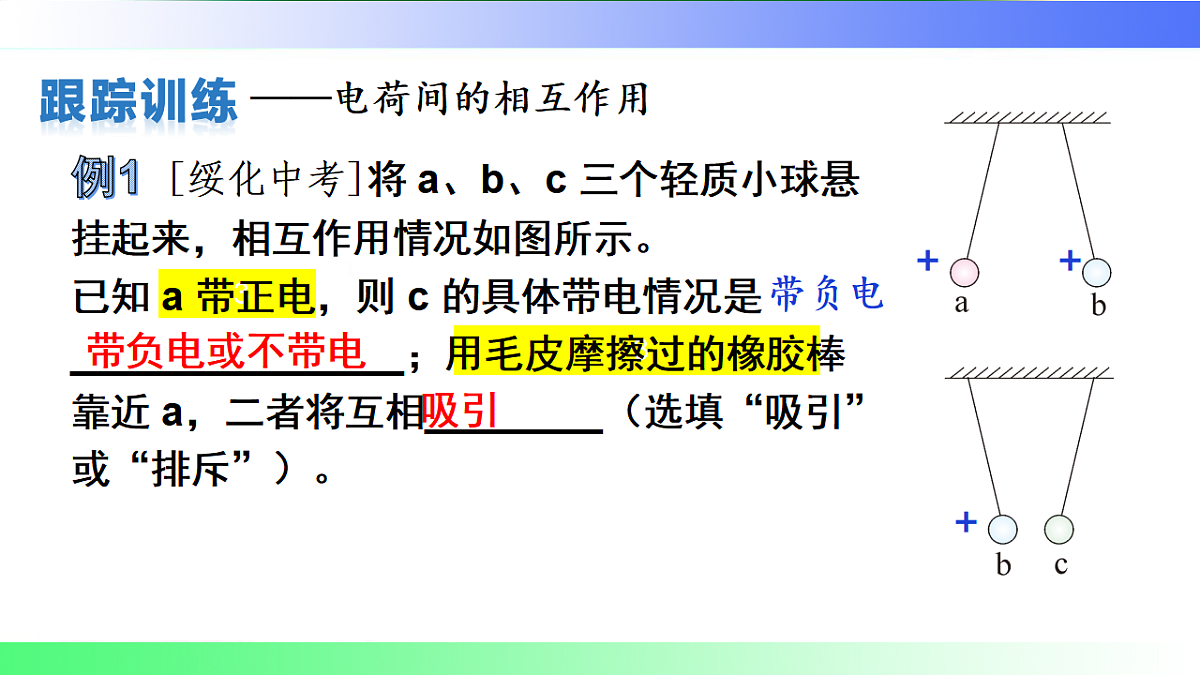

例1 [绥化中考]将 a、b、c 三个轻质小球悬挂起来，相互作用情况如图所示。已知 a 带正电，则 c 的具体带电情况是_______________；用毛皮摩擦过的橡胶棒靠近 a，二者将互相________（选填“吸引”或“排斥”）。

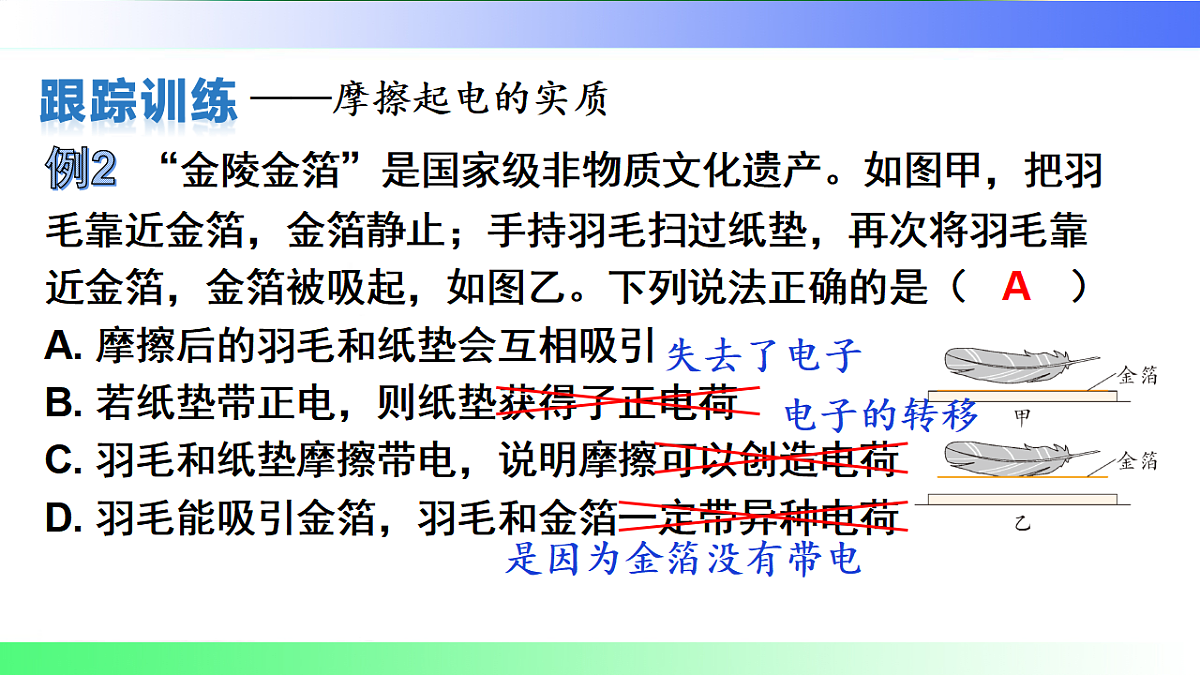

例2 “金陵金箔”是国家级非物质文化遗产。如图甲，把羽毛靠近金箔，金箔静止；手持羽毛扫过纸垫，再次将羽毛靠近金箔，金箔被吸起，如图乙。下列说法正确的是（ ）A. 摩擦后的羽毛和纸垫会互相吸引B. 若纸垫带正电，则纸垫获得了正电荷C. 羽毛和纸垫摩擦带电，说明摩擦可以创造电荷D. 羽毛能吸引金箔，羽毛和金箔一定带异种电荷

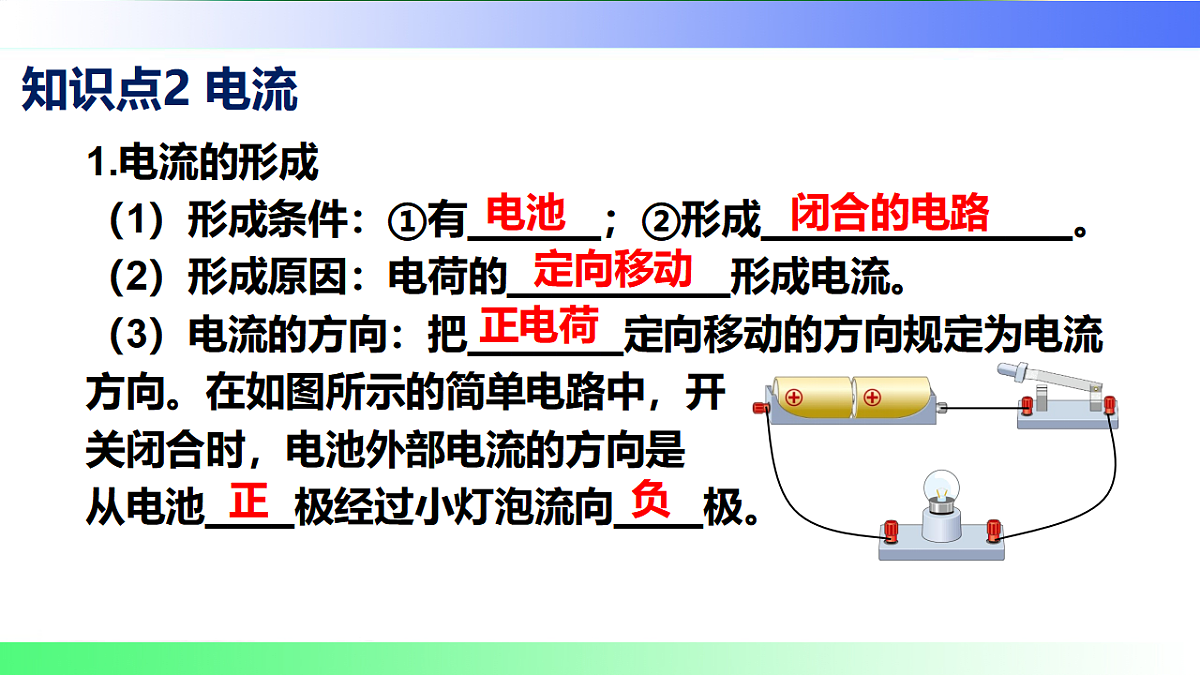

1.电流的形成（1）形成条件：①有______；②形成______________。（2）形成原因：电荷的__________形成电流。（3）电流的方向：把_______定向移动的方向规定为电流方向。在如图所示的简单电路中，开关闭合时，电池外部电流的方向是从电池____极经过小灯泡流向____极。
3.电流的强弱（1）定义：电流是表示__________的物理量。（2）字母表示：____，单位：_____，简称：____，符号：____。（3）1 A =______mA =_______ μA。（4）电路中的电流用________测量。
（1）估计被测电流的大小，选择______合适的电流表，若不能估计被测电流的大小，可用______的方法确定。（2）观察电流表，须注意以下几个问题：①明确正、负接线柱；②指针是否_____________，如有偏差，需先调零；③明确电流表的_____，确定电流表每个量程的________。
（3）连接时先______开关，将电流表_____联接入电路中，使电流从_____接线柱流入，从_____接线柱流出。（4）检查电路无误，闭合开关，根据所选的量程、分度值及指针的位置读出电流表的示数，读数时视线要与电流表的表盘垂直。电流值 = 指针偏过的总小格数×分度值。
例3 甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图所示的三种情况，则：
甲同学的问题：_______________________________________；乙同学的问题：_______________________________________；丙同学的问题：_______________________________________；
电流表的正、负接线柱接反了
例4 实验室中一电流表有两个测量范围，大测量范围是 0~9 A，小测量范围模糊不清。先用大测量范围接入电路，示数为 1.5 A，再改用小测量范围接入同一位置，指针位置如图。电流表的小测量范围为 0 ~ ______A。
1.电路的构成（1）电源：提供_____的装置。（2）用电器：_____电能的装置。（3）_____：控制电路的通断。（4）_____：输送电能。只有电路闭合时，电路中才有电流。
2.电路图：用符号表示电路连接的图。
例5 请根据实物图，画出对应的电路图。
电路中某处被切断的电路
直接用导线将电源的正、负极相连的电路
用电器不工作，电路中有很大电流，会损坏电源甚至引起火灾
电路中有多个用电器时，把其中部分用电器两端直接用导线连接起来
电路中有电流，被短路的部分用电器不能工作
例6 如图所示，一位同学在组成串联电路的实验中，按电路图连接无误后，闭合开关，发现只有灯 L1 亮，故障原因可能是（ ）A. 灯 L2 的灯座松了，电路出现断路B. 灯 L2 的灯座出现短路，没有电流通过 L2 C. 开关接线柱松了，电路接触不良而造成断路D. 灯 L2 的灯丝断了，电路出现断路
例7 [重庆中考]关于如图所示电路的判断，下列说法中正确的是（ ）A. 只闭合开关 S1 时，灯泡 L1、L3 并联B. 只闭合开关 S2 时，灯泡 L2 、L3 并联C. 只闭合开关 S2、S3 时，灯泡 L2 、L3 串联D. 闭合所有开关时，灯泡 L1、L2 并联，L3短路
——串、并联电路的识别
L3 被短路，是 L2 的简单电路
例8 [武威中考]电吹风的的主要工作元件是电热丝（ ）、电风扇（ ）及开关。闭合开关 S1，电吹风吹出风来；若同时还闭合 S2，电吹风吹出热风；若只闭合 S2，不吹风也不发热。请根据要求用笔画线代替导线，完成电路设计。
S2 在电热丝所在的支路上，S1 在干路上
（1）串联电路：电路中各处电流大小______。 I = I1 = I2 = … = In（2）并联电路：电路中干路电流等于_________________。 I = I1 + I2 + … + In
知识点4 串、并联电路中电流的规律
例9 [自贡中考]如图甲电路，闭合开关 S 后，两个灯泡都发光，图乙为电流表 A1 指针的位置，如果电流表 A2 示数是 0.6 A，则下列说法错误的是（ ）A. 电流表 A1 的示数是 0.3 AB. L1 和 L2 并联C. 电流表 A1 一定连接“–”“3”接线柱D. 通过 L1 的电流为 0.9 A
——串、并联电路的电流关系
I1 = I – I2 = 1.5 A – 0.6 A = 0.9 A
例10 小明设计了图甲电路探究串联电路电流的特点。（1）在连接电路时，开关必须_______，电流表未接入电路时指针位置如图乙，则需要对电流表进行的操作是________。
（2）小明正确地连接好电路后，闭合开关，发现指针偏转到图丙所示位置，电流表示数是_______A。为了准确测量，接下来应该进行的操作是__________________________________________。
断开开关，将电流表改接到0~0.6 A 测量范围
（3）小明做了一组实验，测量数据如下表。此表格设计存在的问题是____________，此实验设计存在的问题是_____________________________。（4）实验结束，拆除电路时应先拆除________两端的导线。
易错点1 误认为两物体相吸就一定带异种电荷
易错点2 不能正确判断用电器的连接方式
易错点3 电流方向判断失误
3.如图所示，一对金属棒放在盐水中,闭合开关后,观察到小灯泡发光，说明此时电路中有电流。
（1）盐水中电流的方向为__________（填“从左向右”或“从右向左”）。
（2）盐水中正电荷的移动方向为______，负电荷的移动方向为______。（均填“向左”或“向右”）
易错点4 不能准确判断电流表的测量对象
A.乙和丙都带正电B.乙和丙都带负电C.乙带正电，丙带负电D.乙带负电，丙带正电
2.［2024湖南怀化期末］如图所示，某同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，下列说法正确的是( )
A.用丝绸摩擦过的玻璃棒产生了正电荷B.玻璃棒带正电荷，验电器带负电荷C.金属箔张开是因为同种电荷互相排斥D.接触过程中玻璃棒的正电荷转移到金属球
3.［2024河南洛阳期中］飞机上的着地轮一般都装有如图所示的搭地线，这是为了及时把飞机在飞行过程中与空气发生摩擦而带上的______转移给大地，以免造成危险。还有些飞机不装搭地线，而是采用了一种特殊的橡胶轮胎，这种特殊橡胶一定是______（填“导体”或“绝缘体”）。摩擦起
电时，束缚核外电子能力弱的一方会失去电子从而带____（填“正”或 “负”）电。
4.如图所示的太阳能家用庭院灯。在白天，光伏板利用太阳能给锂电池充电，晚上锂电池可供电灯发光。利用太阳能给锂电池充电时，锂电池相当于电路中的( )
A.电源B.用电器C.开关D.导线
5.［2024广西］下图是水果电池和发光二极管（ ）组成的电路。下列电路图与其对应的是( )
A. B. C. D.
考点3 串联电路与并联电路
7.［2024呼和浩特］晚自习时，教室中正常发光的某一盏灯突然熄灭了；新年联欢会上，一串正常发光的彩灯，某一盏灯灯丝烧断，其他灯正常发光。关于前灯熄灭原因，后灯与其他彩灯连接方式，下列判断正确的是( )
A.前灯短路 后灯串联B.前灯短路 后灯并联C.前灯断路 后灯串联D.前灯断路 后灯并联
的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，灯都能正常发光，下列说法正确的是( )
A.用一根导线接在任意两个接线柱上，若出现一灯亮一灯灭的现象，则可以判断两灯是并联B.用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯是串联C.若拆掉其中一根导线，两灯一亮一灭，则可以判断两灯是并联D.若两灯泡亮度不同，则可以判断两灯是并联
11.［2024临汾月考］如图所示，要使电路中两灯串联，只要拆除导线___。
考点5 串并联电路中电流的规律
14.小明在探究并联电路电流规律的实验中，如图甲所示是实验的电路图。
（2）小明刚接好最后一根导线，电流表的指针就发生了偏转，原因是________________________。
连接电路时开关没有断开
（4）下表是小明同学在实验中用两盏规格相同的灯泡得出的实验数据，并得到如下结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，请指出小明的探究过程中的不妥之处：
①________________，
②______________________；你对此实验提出的改进建议是____________________________。
换用不同规格的灯泡多次实验
1. 家里的风扇使用一段时间后，塑料扇叶上会粘有灰尘，小明猜想，是因为扇叶和空气摩擦后带了电；为验证这一猜想，小明用刚停止转动的风扇叶实验，出现了以下四种现象，能证实他的猜想，并能确定扇叶带哪种电荷的是( )
A.图甲，扇叶吸引带负电的轻质小球B.图乙，扇叶排斥带正电的轻质小球C.图丙，扇叶吸引不带电的轻质小球D.图丁，扇叶接触不带电的验电器的金属球时，金属箔张开
2. ［2024福建］如图所示，用轻薄的纸折成小星星，轻放于地面的小钢针上，用与布摩擦过的吸管靠近，小星星被吸引着转动，此过程中( )
A.摩擦创造了电荷B.布和吸管带上同种电荷C.吸管和小星星带上同种电荷D.吸管带电后能吸引轻小物体
3.［2025陕西期末］随着共享经济的发展，共享充电宝已经遍布各个角落，为用户提供了极大的便利。如图所示，将充电宝放入充电仓充电时，充电宝相当于电路中的( )
A.电源B.开关C.用电器D.导线
A. B.
C. D.
