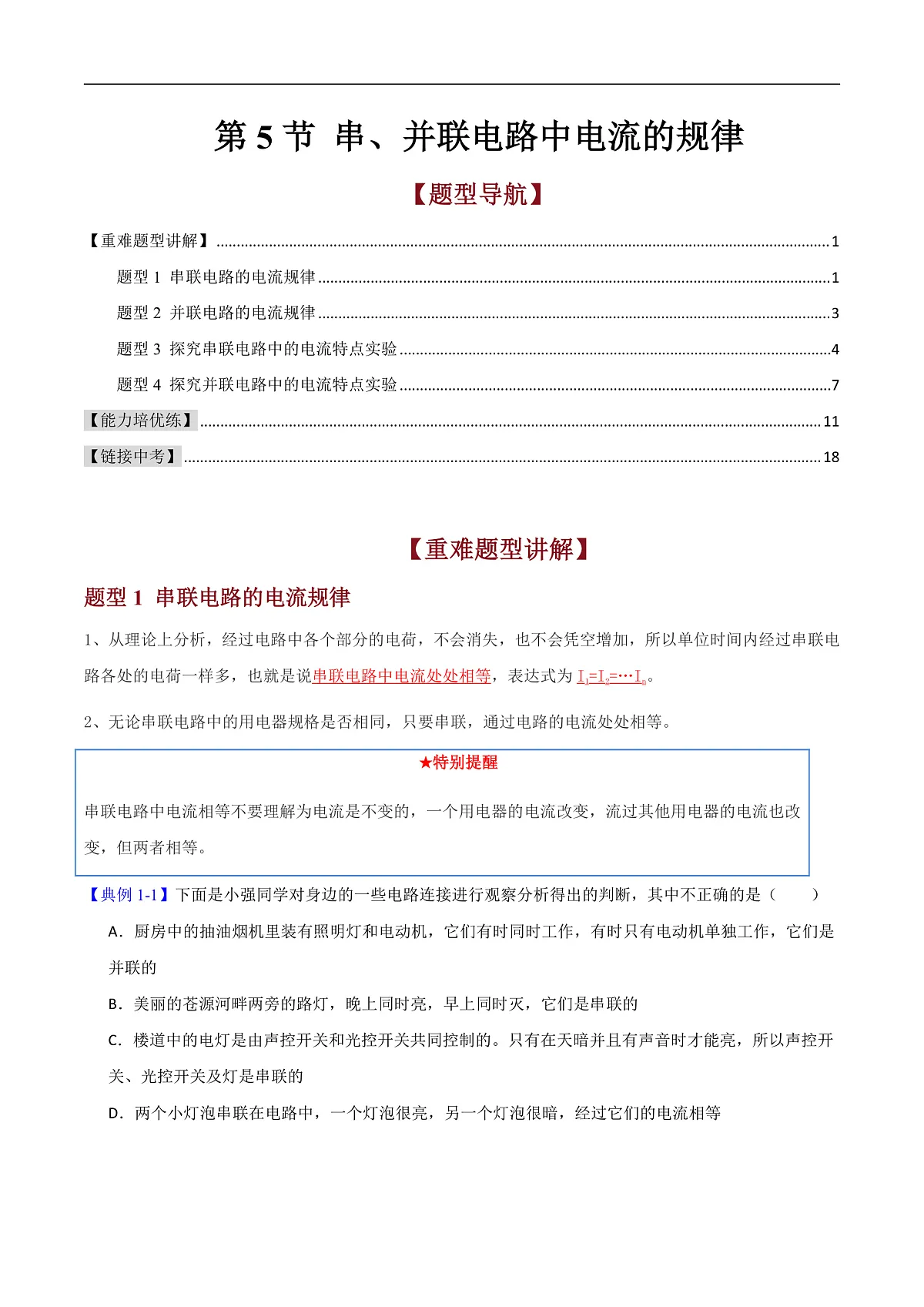

人教版物理九年级上册 第十五章 第5节 串、并联电路中电流的规律 课件+教案+习题（原卷版+解析版）

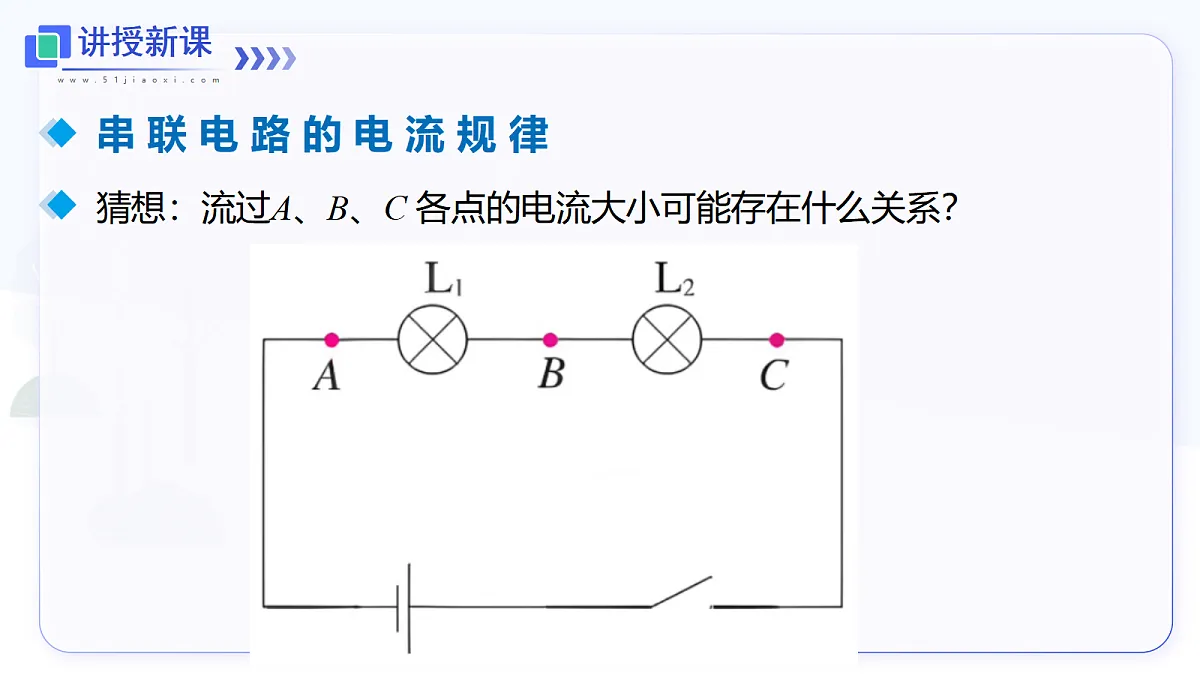

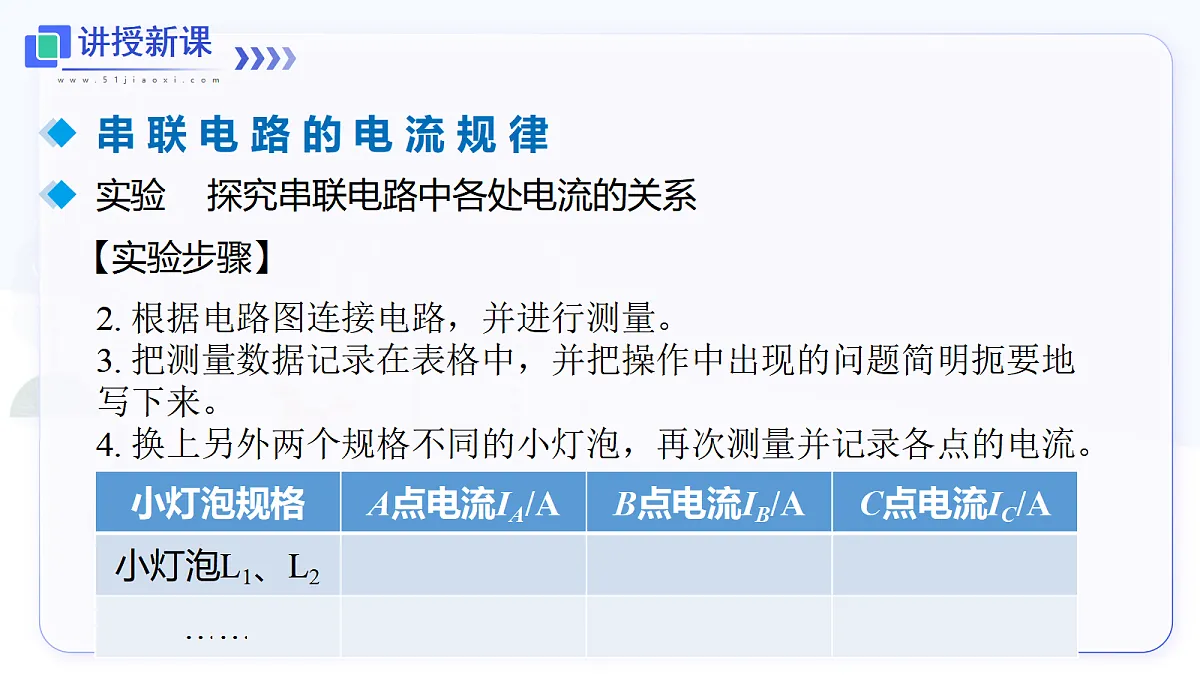

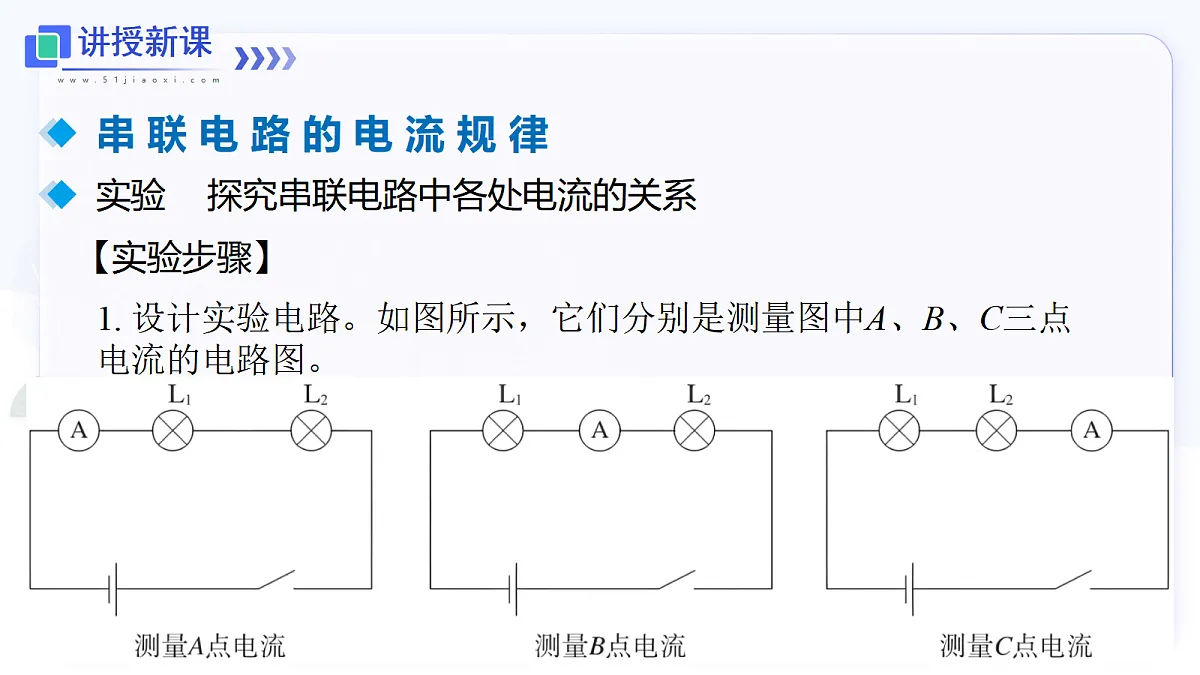

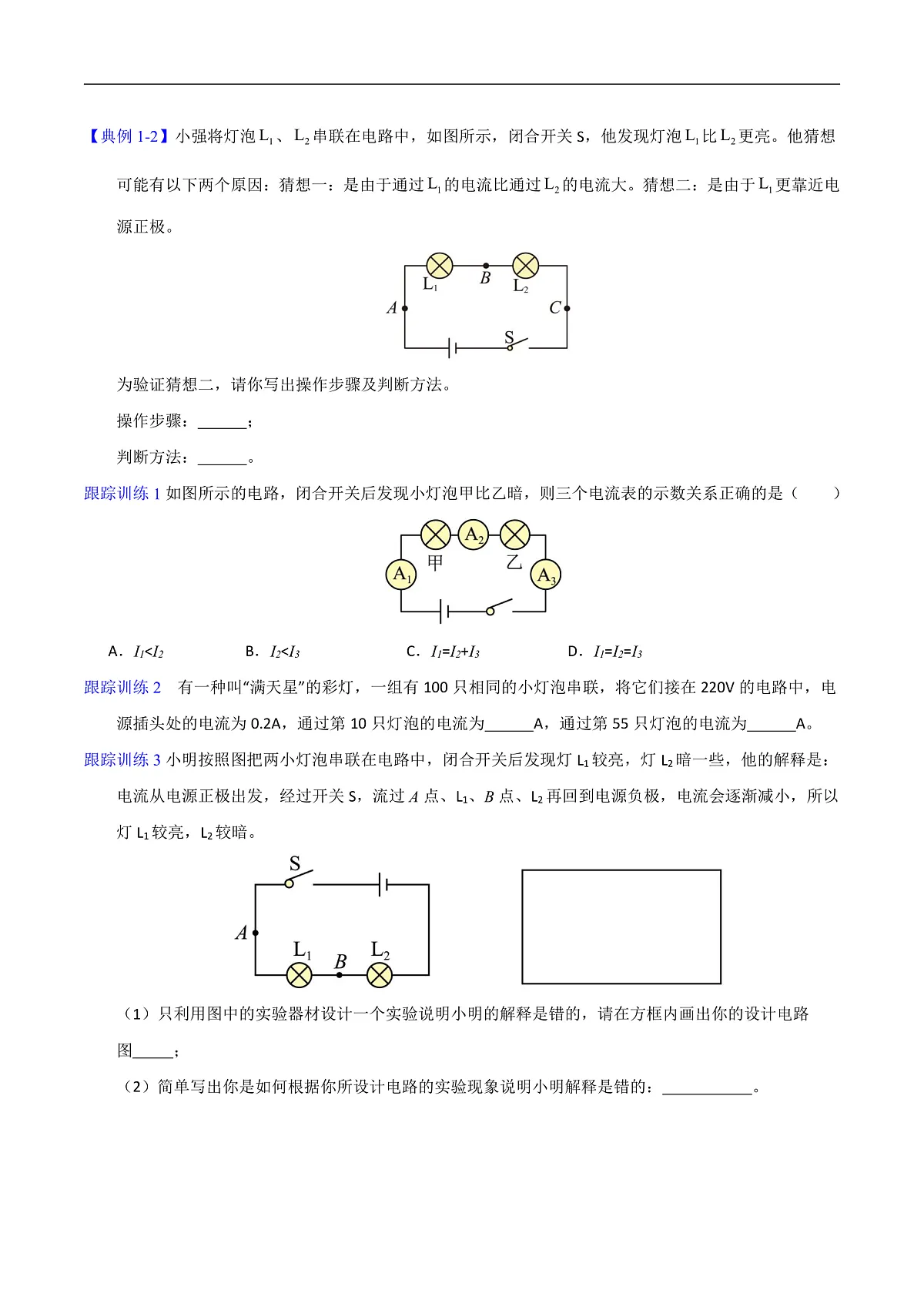

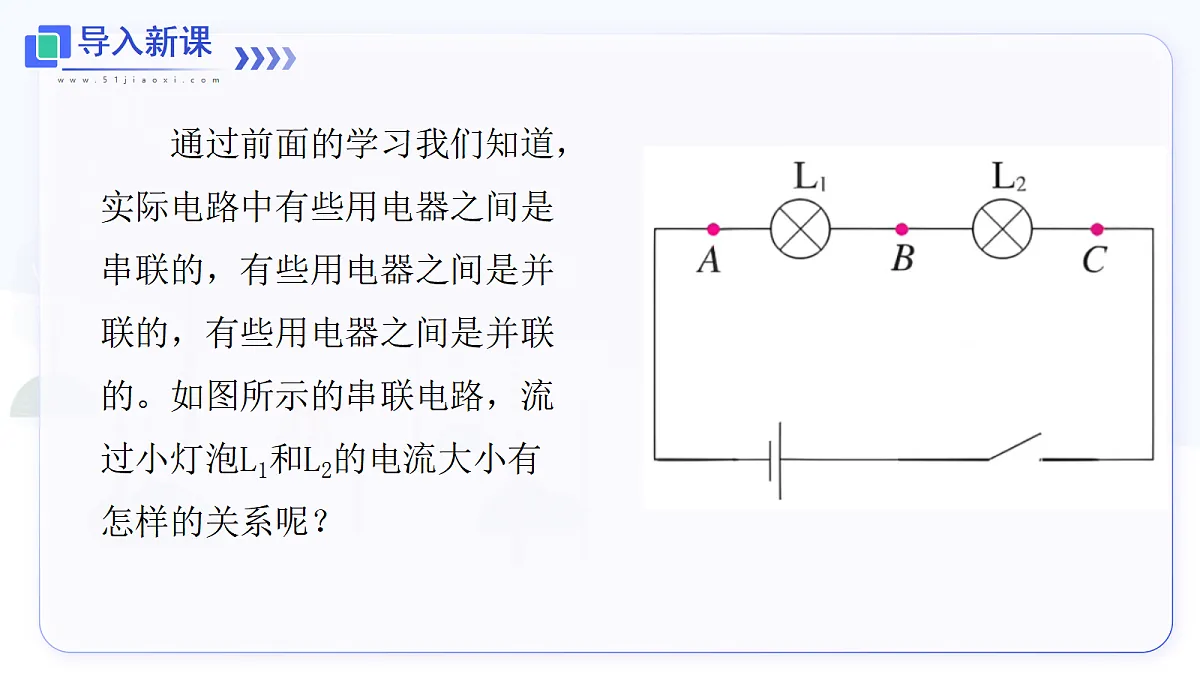

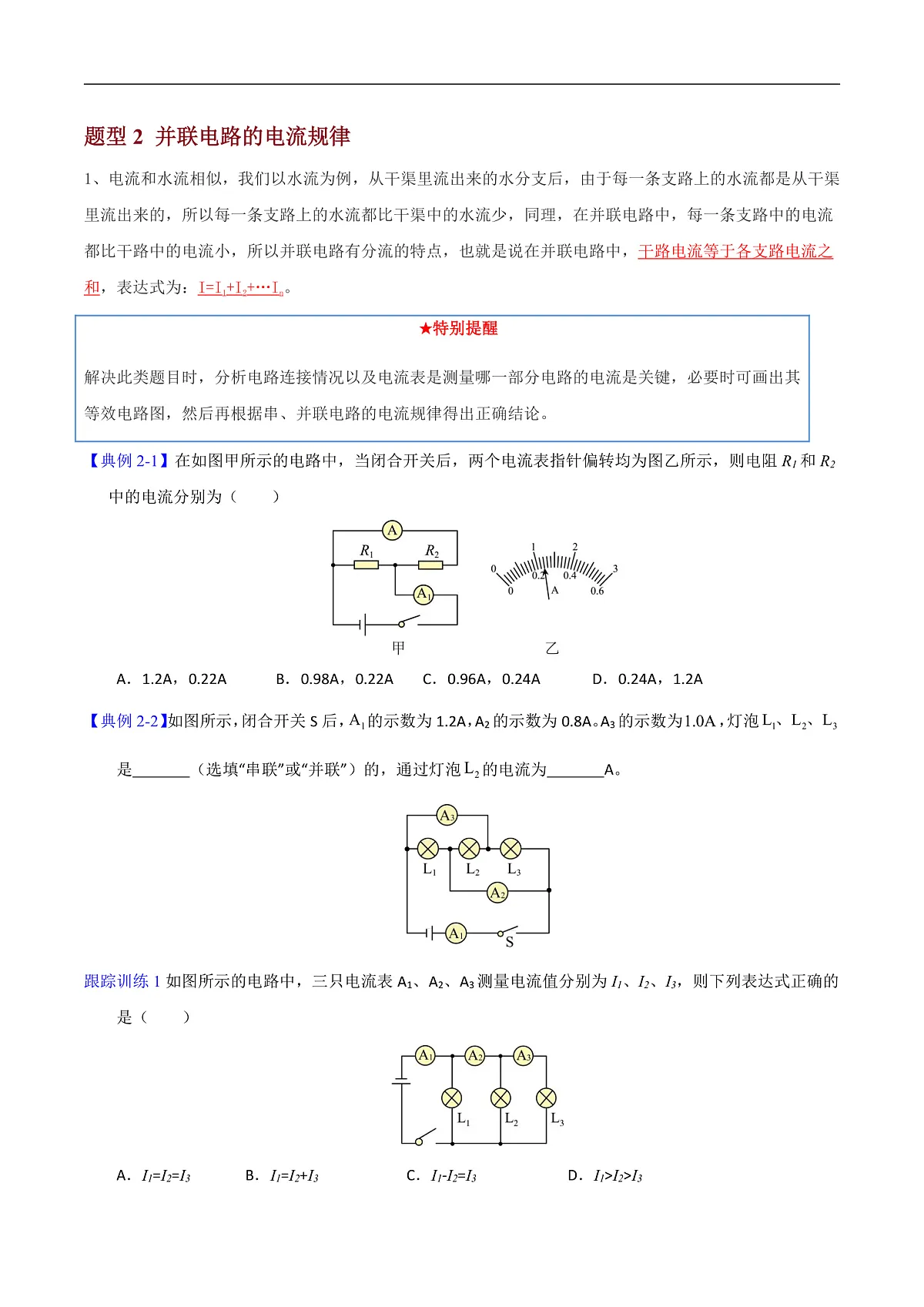

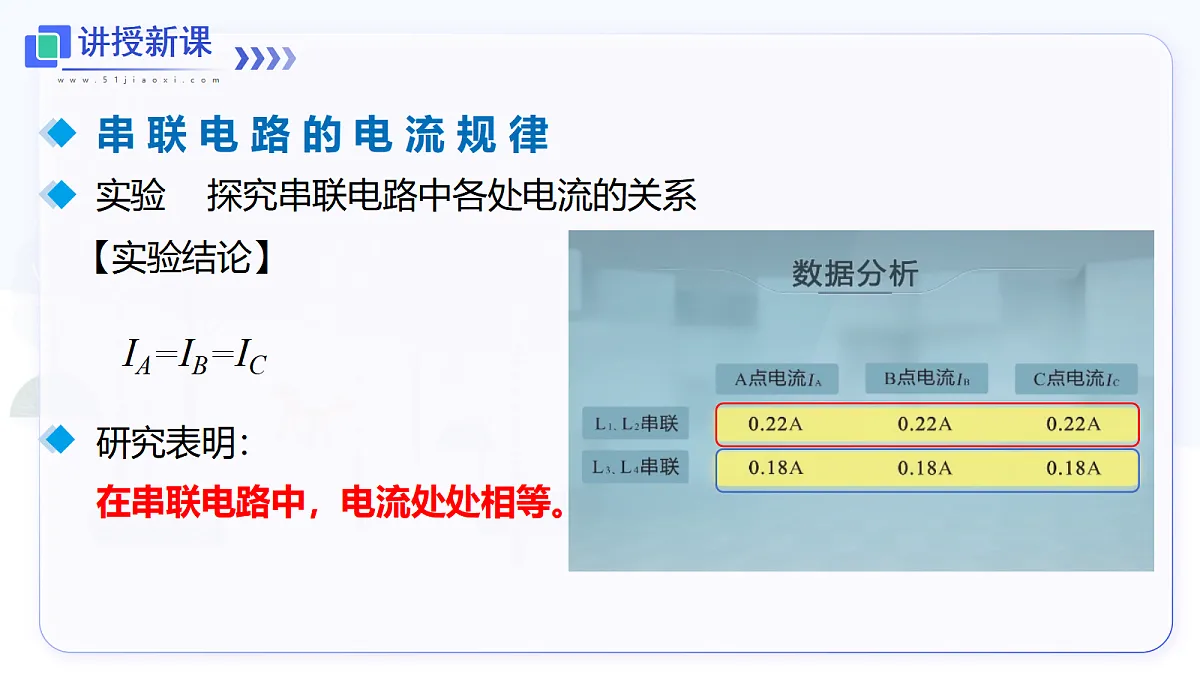

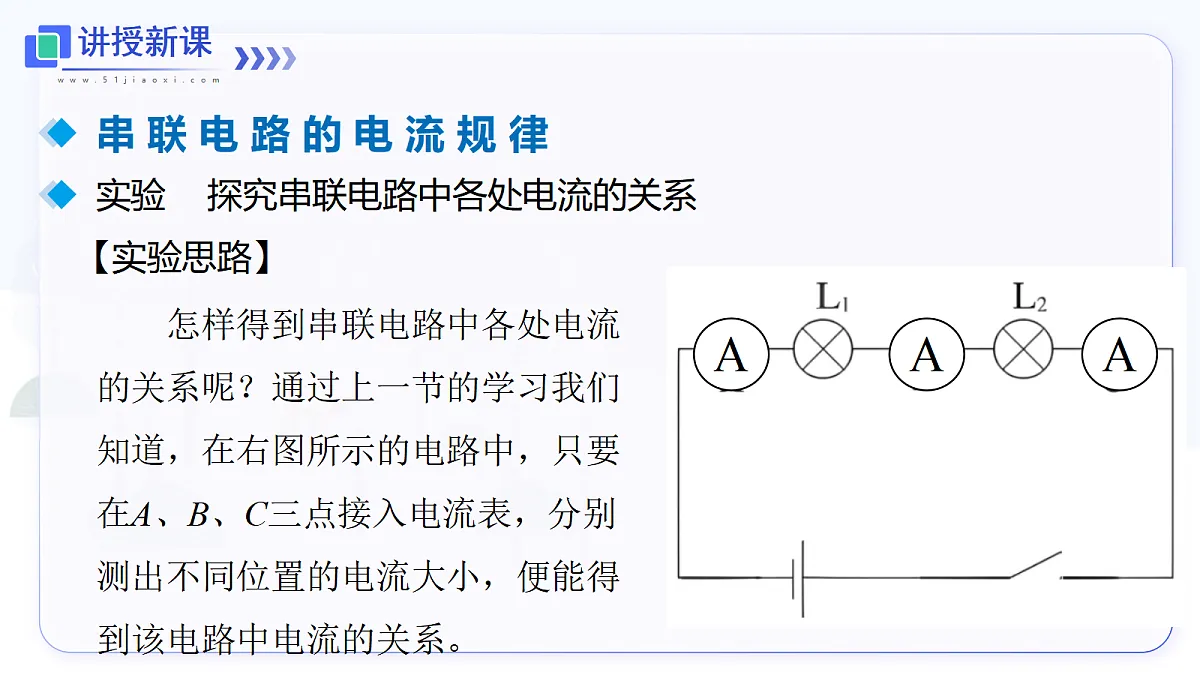

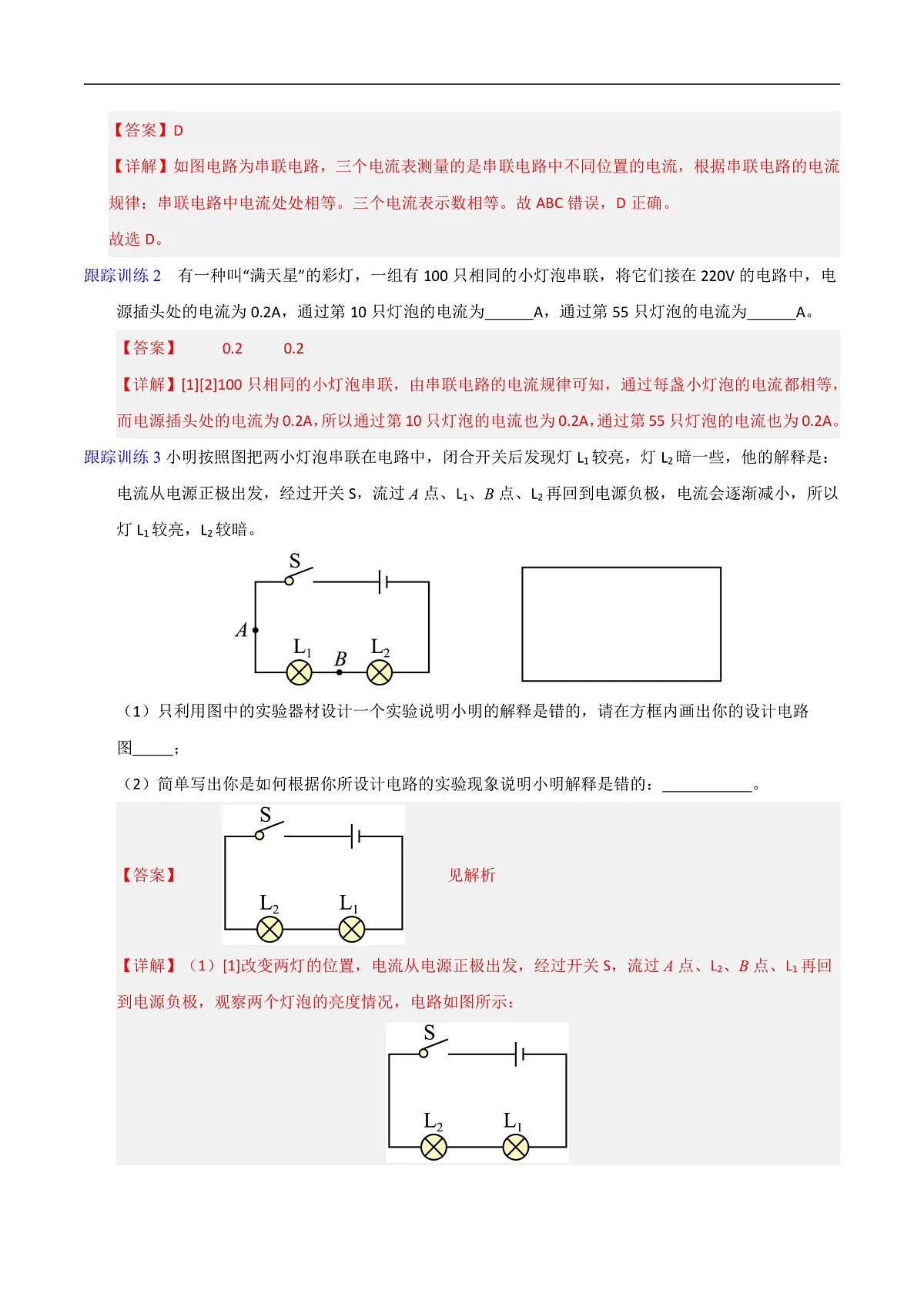

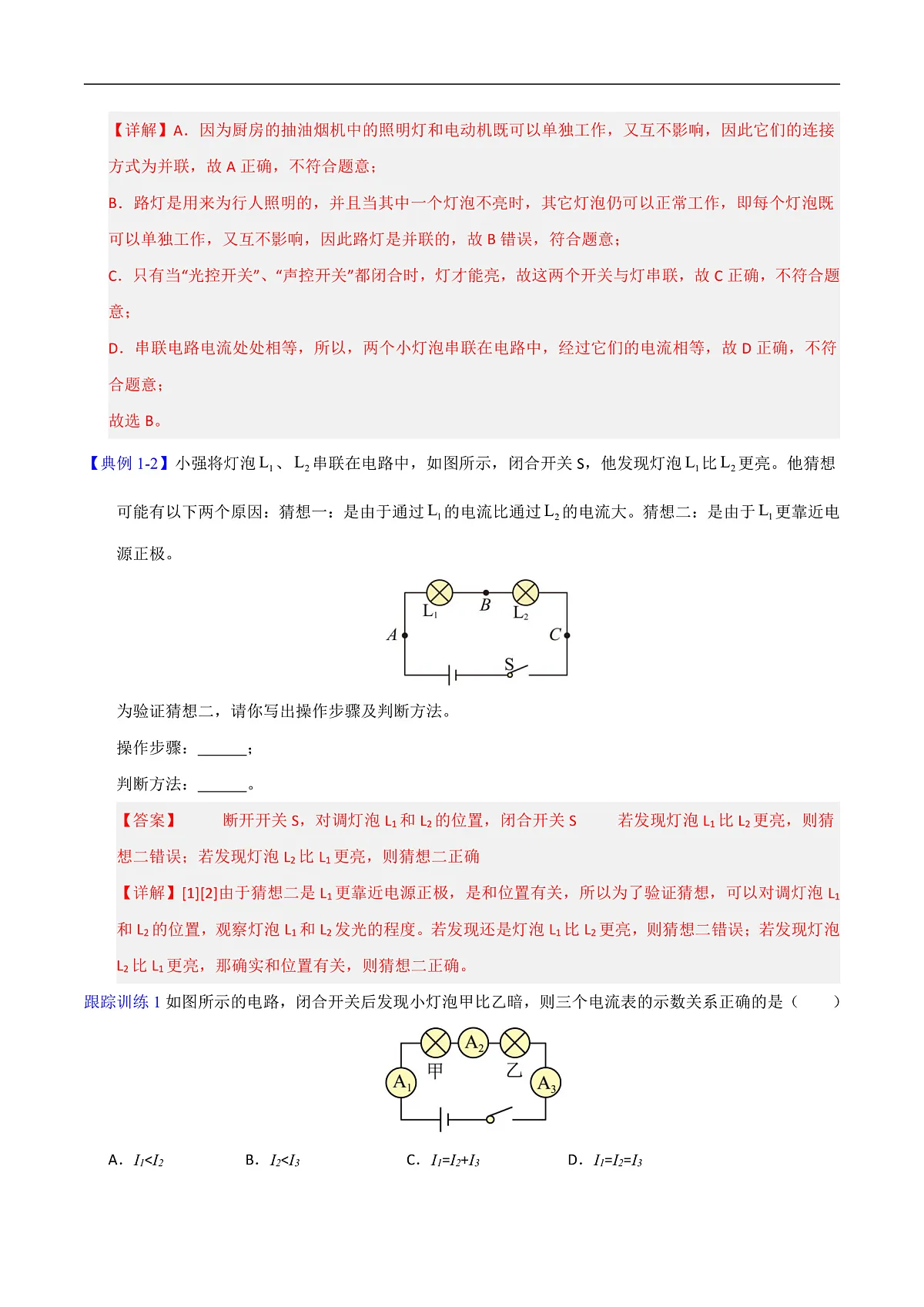

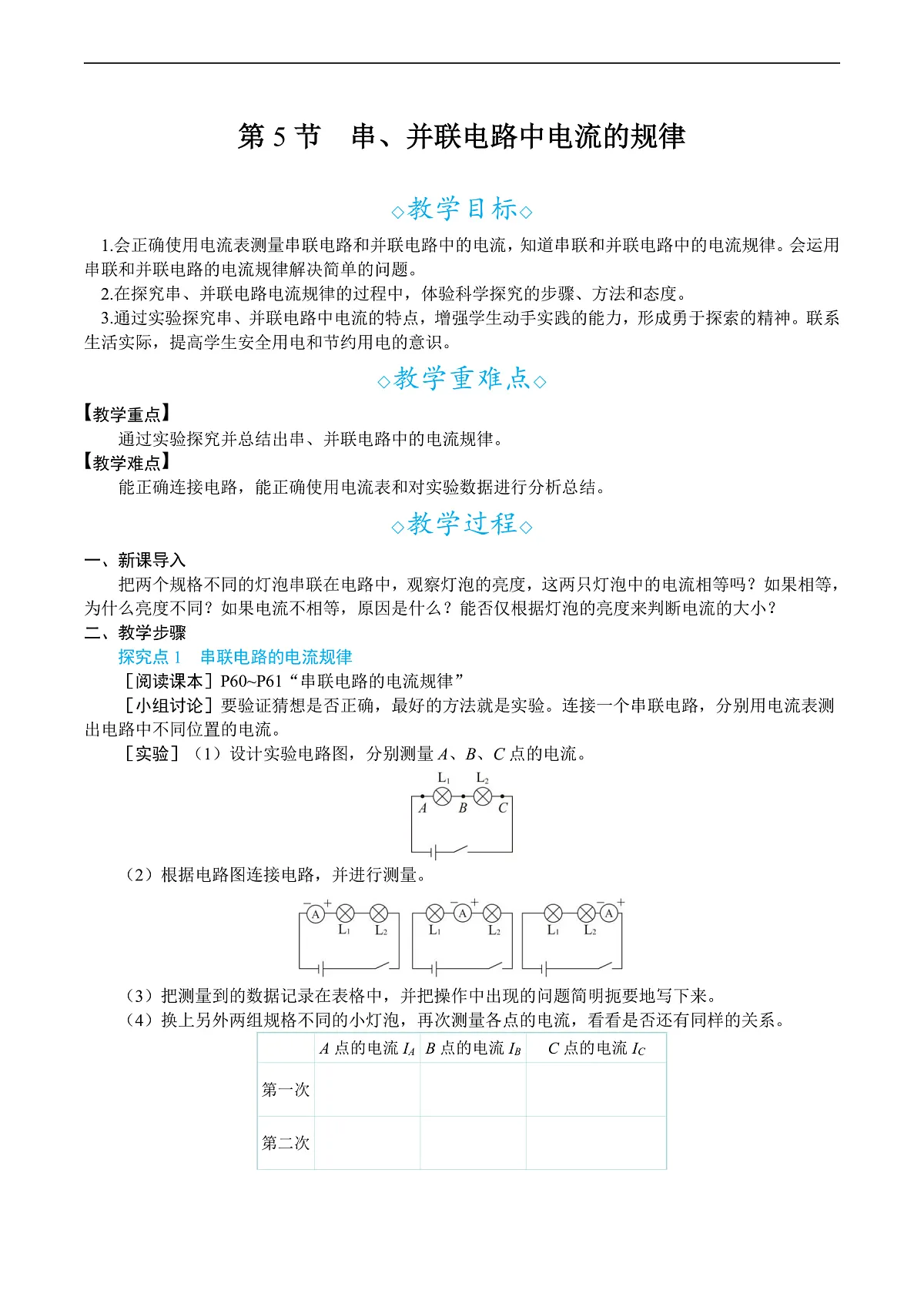

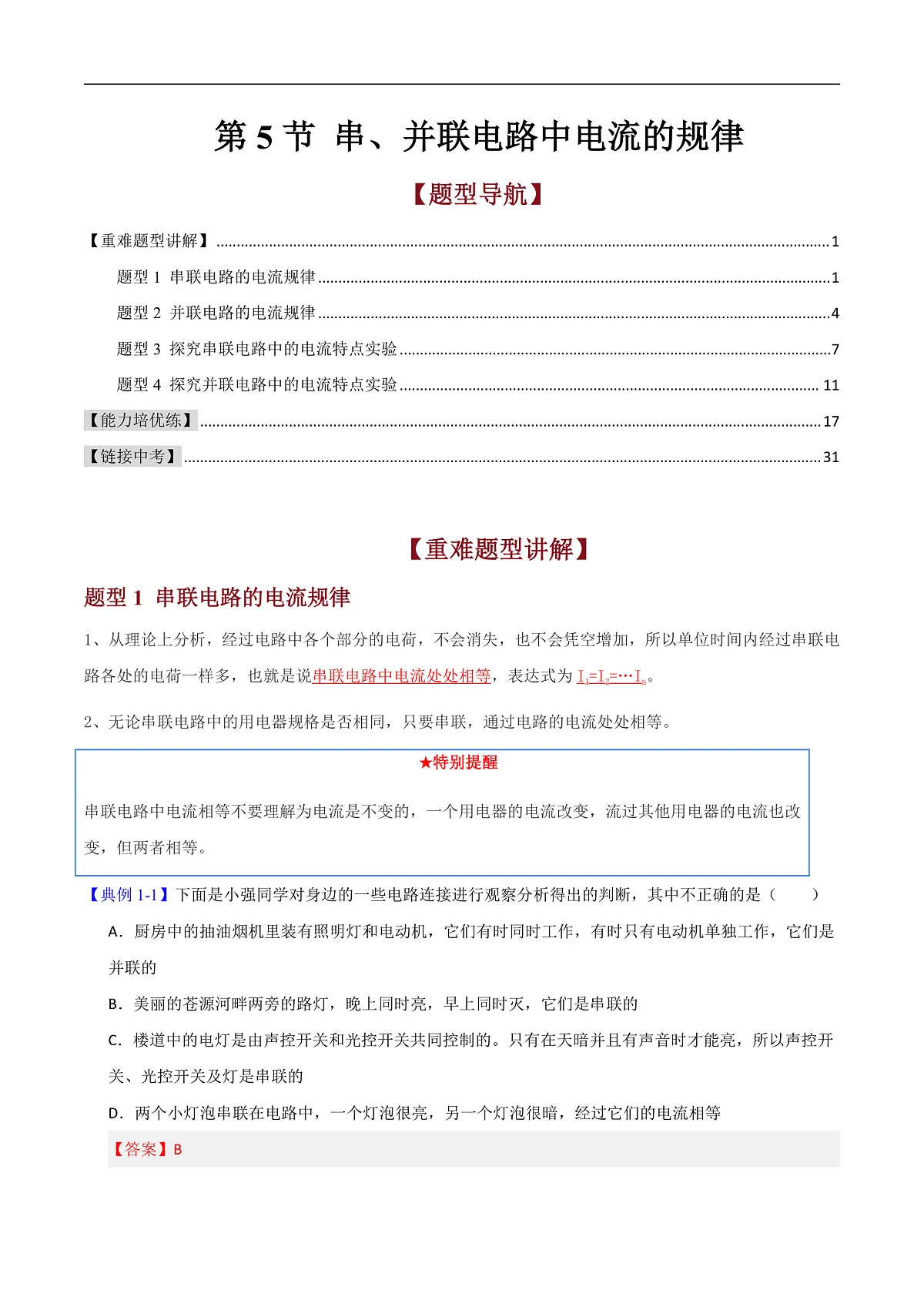

15.5 串、并联电路中电流的规律通过前面的学习我们知道，实际电路中有些用电器之间是串联的，有些用电器之间是并联的，有些用电器之间是并联的。如图所示的串联电路，流过小灯泡L1和L2的电流大小有怎样的关系呢？串联电路的电流规律猜想：流过A、B、C 各点的电流大小可能存在什么关系？串联电路的电流规律实验 探究串联电路中各处电流的关系【实验思路】怎样得到串联电路中各处电流的关系呢？通过上一节的学习我们知道，在右图所示的电路中，只要在A、B、C三点接入电流表，分别测出不同位置的电流大小，便能得到该电路中电流的关系。AAA串联电路的电流规律实验 探究串联电路中各处电流的关系【实验步骤】1. 设计实验电路。如图所示，它们分别是测量图中A、B、C三点电流的电路图。串联电路的电流规律实验 探究串联电路中各处电流的关系【实验步骤】2. 根据电路图连接电路，并进行测量。3. 把测量数据记录在表格中，并把操作中出现的问题简明扼要地写下来。4. 换上另外两个规格不同的小灯泡，再次测量并记录各点的电流。串联电路的电流规律实验 探究串联电路中各处电流的关系串联电路的电流规律实验 探究串联电路中各处电流的关系【实验结论】IA=IB=IC研究表明：在串联电路中，电流处处相等。并联电路的电流规律实验 探究并联电路中各处电流的关系【实验思路】怎样得到并联电路中各处电流的关系呢？根据并联电路的特点，可以通过实验，在并联电路中接入电流表，分别测量支路和干路中的电流大小，即测量右图中A、B、C三点的电流大小来判断它们之间的关系。并联电路的电流规律实验 探究并联电路中各处电流的关系【实验过程】1. 设计实验电路。请分别画出电流表测量A、B、C三点电流的电路图。测量A点电流测量B点电流测量C点电流并联电路的电流规律实验 探究并联电路中各处电流的关系【实验过程】2. 根据电路图连接电路，并进行测量。3. 把测量数据记录在表格中，并把操作中出现的问题简明扼要地写下来。4. 换上另外两个规格不同的小灯泡，再次测量并记录各点的电流。并联电路的电流规律实验 探究并联电路中各处电流的关系并联电路的电流规律实验 探究并联电路中各处电流的关系【实验结论】IA+IB=IC研究表明：在并联电路中，干路中的电流等于各支路中的电流之和。=+并联电路的电流规律串、并联电路中的电流规律1. 串联电路中的电流规律： IA=IB=IC2. 并联电路中的电流规律： IA+IB=IC1. 有一种叫“满天星”的彩灯，一组有100只相同的小灯泡串联，将它们接在220V的电路中，电源插头处的电流为0.2A，通过第10只灯泡的电流为 A，通过第55只灯泡的电流为 A。0.20.22. 如图所示，电源电压为3V，闭合开关后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则通过灯泡L2的电流为______A。0.43. 在“探究串联电路中电流的规律”实验中：(1)根据图甲所示的电路图，在图乙中用笔画线代替导线将电路连接完整；3. 在“探究串联电路中电流的规律”实验中：(2)接好电路闭合开关后两灯均不发光，为了找出原因，当把电流表接在A、B两点间时，闭合开关后发现电流表有示数且L2发光，则可判断故障为 ；(3)排除故障后，用电流表测出A点电流，如图丙所示为 A，再分别测出B、C点电流，发现通过A、B、C三点的电流相等；A、B间断路/灯泡L1断路0.283. 在“探究串联电路中电流的规律”实验中：(4)为了使结论更具普遍性，除了更换不同规格的小灯泡或用其他类型的用电器进行多次实验外，还可以_____________________，以达到实验目的。更换不同电压的电源4. 如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，选择量程时，应先用 （选填“大”或“小”）量程进行试触；大4. 如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。(2)图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是______（选填“A”“B”或“C”）处的电流；C4. 如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。(3)小覃同学要测量通过L2的电流，只需将图乙中导线 （选填“a”或“b”）的一端移动到电流表的负接线柱上；正确连接好电路后，闭合开关，电流表的示数如图丙所示，为 A；a0.34. 如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。(4)该小组另一位同学测出一组A、B、C三处的电流，数据如表所示，由此他得出结论：①干路电流等于各支路电流之和；②各支路电流相等。小组内交流讨论后，一致认为该同学的结论不具普遍性，要得到并联电路中电流的规律，还应该选用规格 （选填“相同”或“不相同”）的灯泡进行实验。不相同串、并联电路中电流的规律串联电路的电流规律 并联电路的电流规律IA+IB=IC 串联电路中电流处处相等IA=IB=IC并联电路中干路电流等于各支路电流之和
