人教版物理九年级上册 第十五章 第2节 电流和电路 课件+教案+习题（原卷版+解析版）

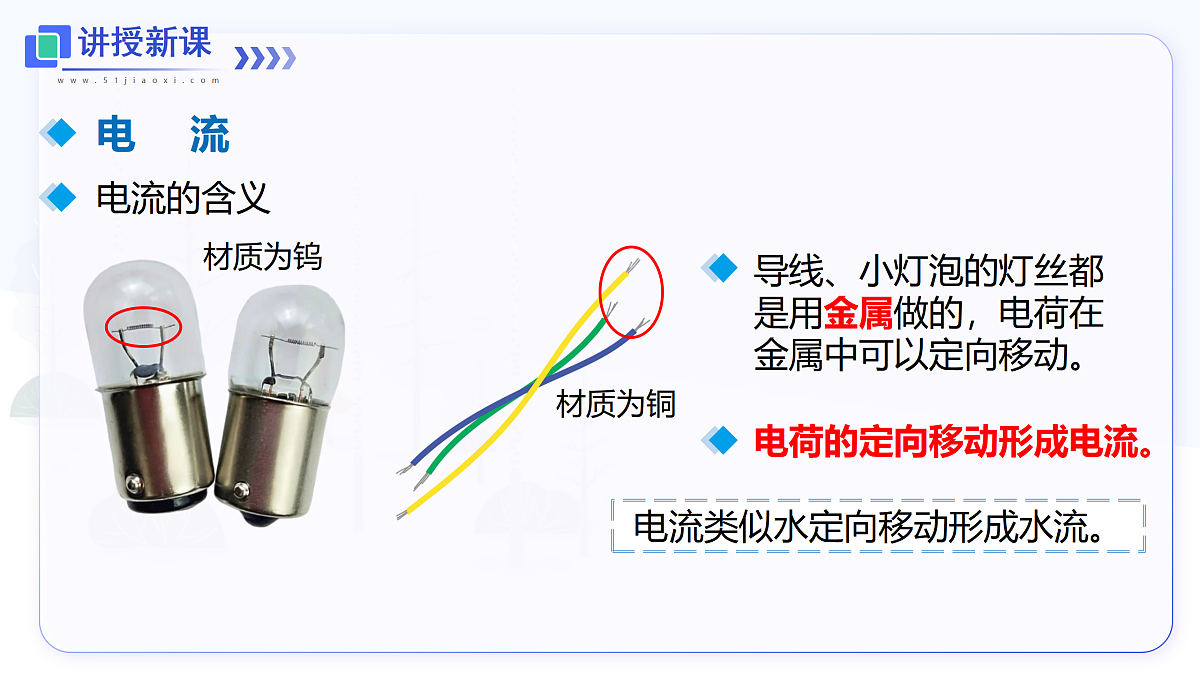

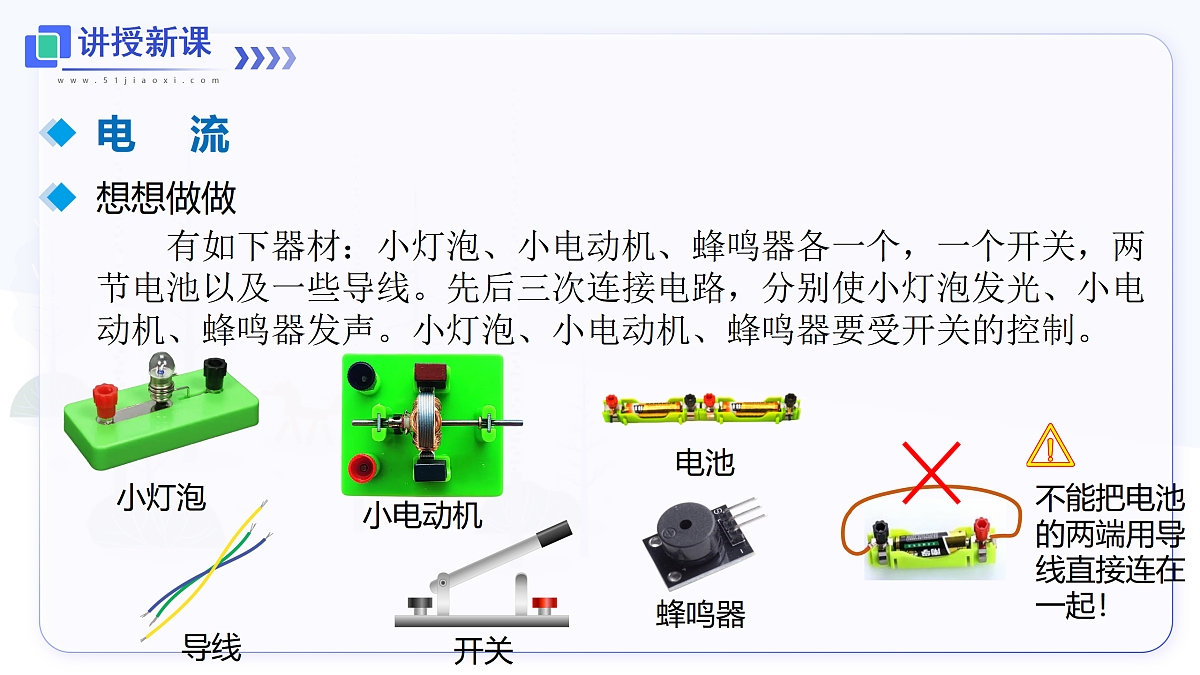

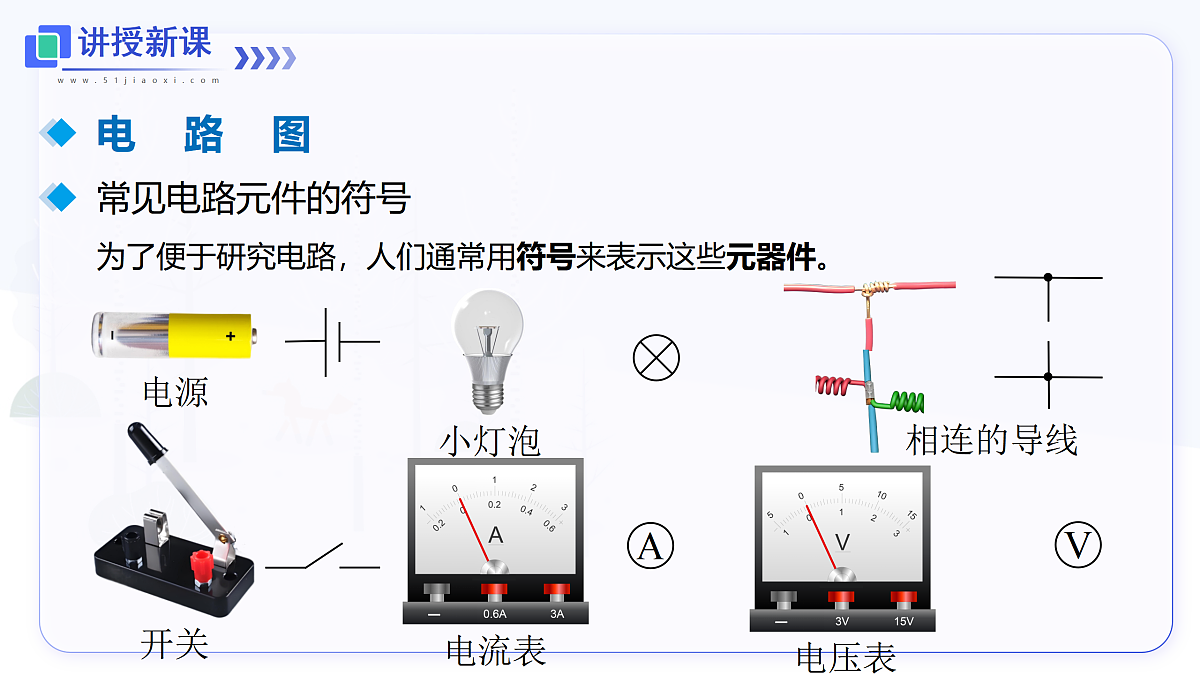

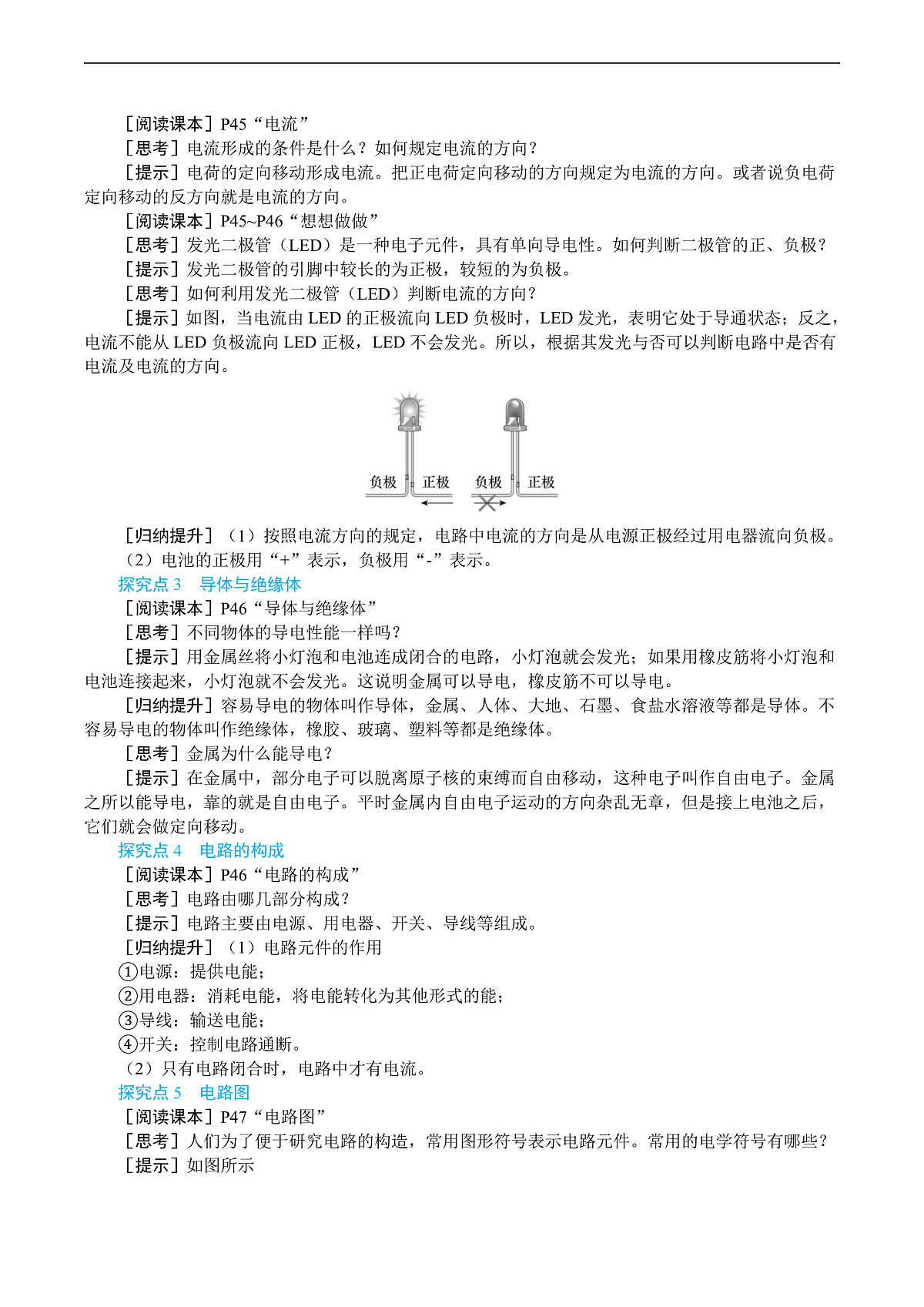

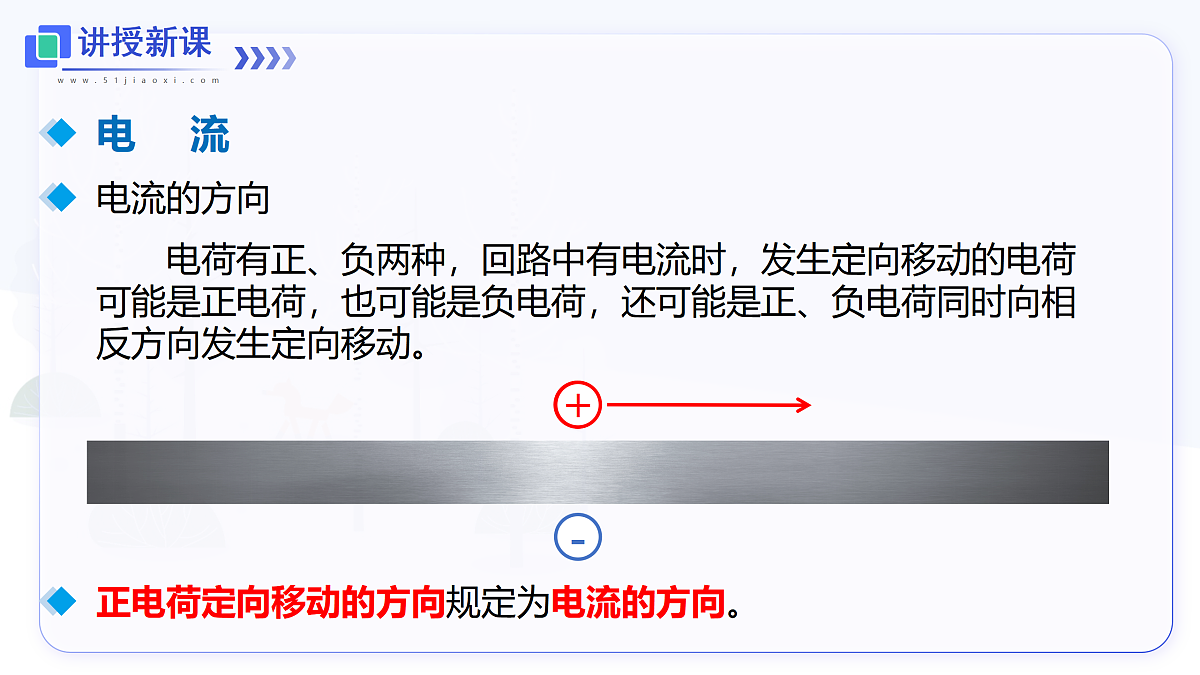

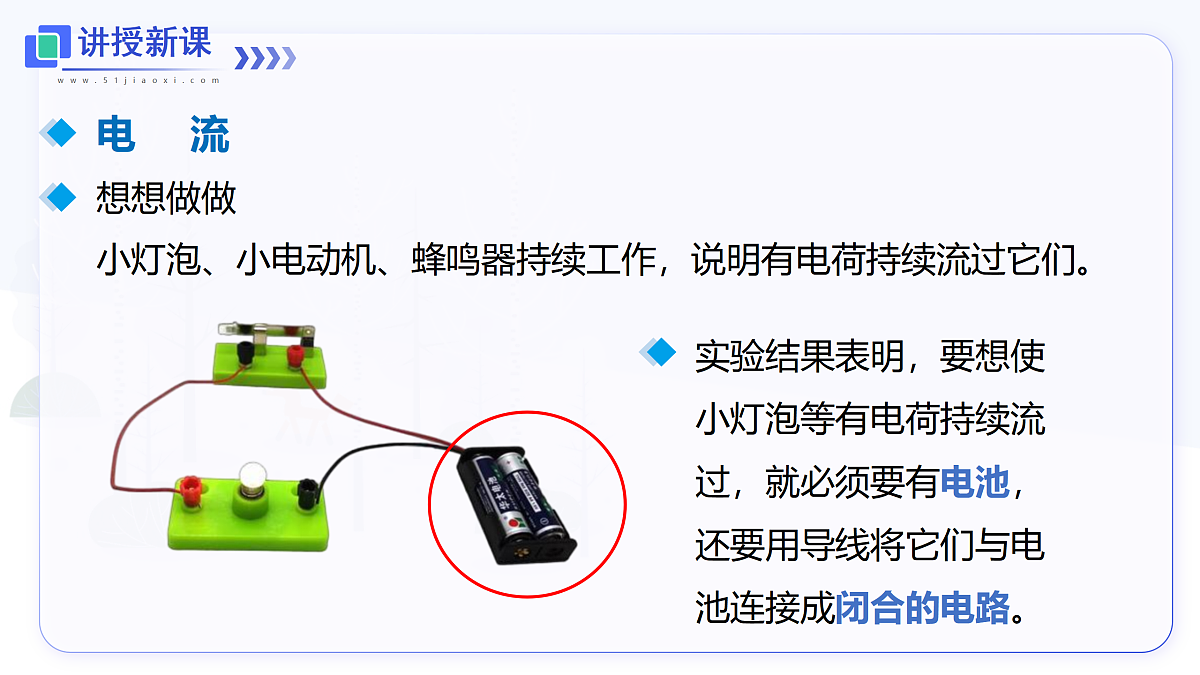

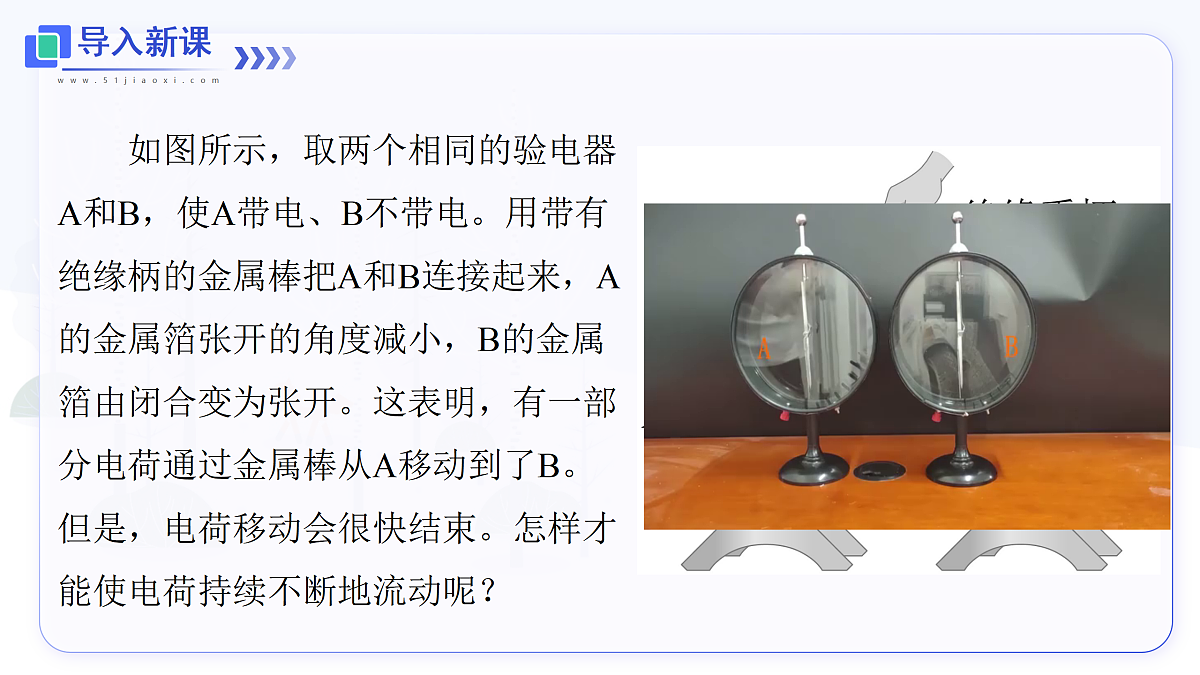

第一课时 电流和电路的构成15.2 电流和电路如图所示，取两个相同的验电器A和B，使A带电、B不带电。用带有绝缘柄的金属棒把A和B连接起来，A的金属箔张开的角度减小，B的金属箔由闭合变为张开。这表明，有一部分电荷通过金属棒从A移动到了B。但是，电荷移动会很快结束。怎样才能使电荷持续不断地流动呢？正在发光的电灯、转动的风扇都需要电荷持续不断地流动。电流想想做做有如下器材：小灯泡、小电动机、蜂鸣器各一个，一个开关，两节电池以及一些导线。先后三次连接电路，分别使小灯泡发光、小电动机、蜂鸣器发声。小灯泡、小电动机、蜂鸣器要受开关的控制。电流想想做做小灯泡、小电动机、蜂鸣器持续工作，说明有电荷持续流过它们。实验结果表明，要想使小灯泡等有电荷持续流过，就必须要有电池，还要用导线将它们与电池连接成闭合的电路。电流电流的含义导线、小灯泡的灯丝都是用金属做的，电荷在金属中可以定向移动。电荷的定向移动形成电流。电流类似水定向移动形成水流。材质为铜材质为钨电流电流的方向电荷有正、负两种，回路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反方向发生定向移动。正电荷定向移动的方向规定为电流的方向。+-+电流电流的方向正电荷定向移动的方向规定为电流的方向。按照这个规定，当电池、导线、小灯泡组成的电路闭合时，在电池外部，电流的方向是从电池正极经过小灯泡流向负极。电流想想做做发光二极管是一种电子元件，它的两根引脚中较长的为正极，较短的为负极。当电流由正极经过LED流向负极时，LED发光，表明它处于导通状态；反之，电流不能从负极流向正极，此时LED不会发光。所以，根据LED发光与否可以判断电路中是否有电流及电流的方向。请你将LED接入某电路中，闭合开关，观察LED是否发光，判断电路中电流的方向。电流想想做做导体与绝缘体用金属丝将小灯泡和电池连成闭合的电路，小灯泡就会发光。用橡皮筋将小灯泡和电池连成闭合的电路，小灯泡不会发光。金属可以导电橡皮筋不可以导电导体与绝缘体导体含义：容易导电的物体叫作导体。常见的导体：导体与绝缘体绝缘体含义：不容易导电的物体叫作绝缘体。常见的绝缘体：导体与绝缘体金属导电的原因在金属中，部分电子可以脱离原子核的束缚而自由移动，这种电子叫作自由电子。平时金属内自由电子运动的方向杂乱无章，但是接上电池之后，它们就会做定向移动。电路的构成电路元件的种类电源物理学中将电池这类提供电能的装置叫作电源。电源用电器开关导线用电器物理学中将灯泡、电动机、蜂鸣器等这类消耗电能的装置叫作用电器。电路的构成电路及电路中电流产生的条件电源、用电器、导线，往往还有开关，组成了电流可以流过的路径——电路。电路中电流产生的条件：只有电路闭合时，电路中才有电流。电路的构成常见的电源发电机也是一种常见的电源，家庭电路中的电流是靠远方电站中的发电机来维持的。电路的构成常见的用电器电路的构成常见的开关1. 小明来到如图甲所示“模拟避雷”的实验展台。当“闪电”发生时，电子从“云层”移动到避雷针，建筑物不会受到任何影响，图乙为上述情景的示意图。制作避雷针的材料为_______（选填“导体”“半导体”或“绝缘体”），当“云层”向避雷针放电时，电流方向是从_________________（选填“大地指向避雷针”或“避雷针指向大地”）。当遇到雷雨天时我们_______（选填“能”或“不能”）在大树下避雨。导体大地指向避雷针不能2. 将下列物体接入如图所示电路的、两点，可使小灯泡发光的是（　　）A．玻璃片B．塑料尺C．橡皮筋D．金属棒D3. 石墨烯被称为“新材料之王”，一款新型石墨烯快速充电宝，在给充电宝充电的过程中，该充电宝属于 （填电路的组成部分名称）；如图所示，将图中的一节充电电池充满电后正确装入电池盒中，则电池的正极应接到电池盒的 端（选填“A”或“B”）。用电器A电流和电路的构成电流电路元件的种类 电路的构成 绝缘体导体与绝缘体导体 常见的电路元件发光二极管电流的含义电流的方向：正电荷定向移动的方向电路及电路中电流产生的条件金属导电的原因
