人教版物理九年级上册 第十六章 第4节 变阻器 课件+教案+习题（原卷版+解析版）

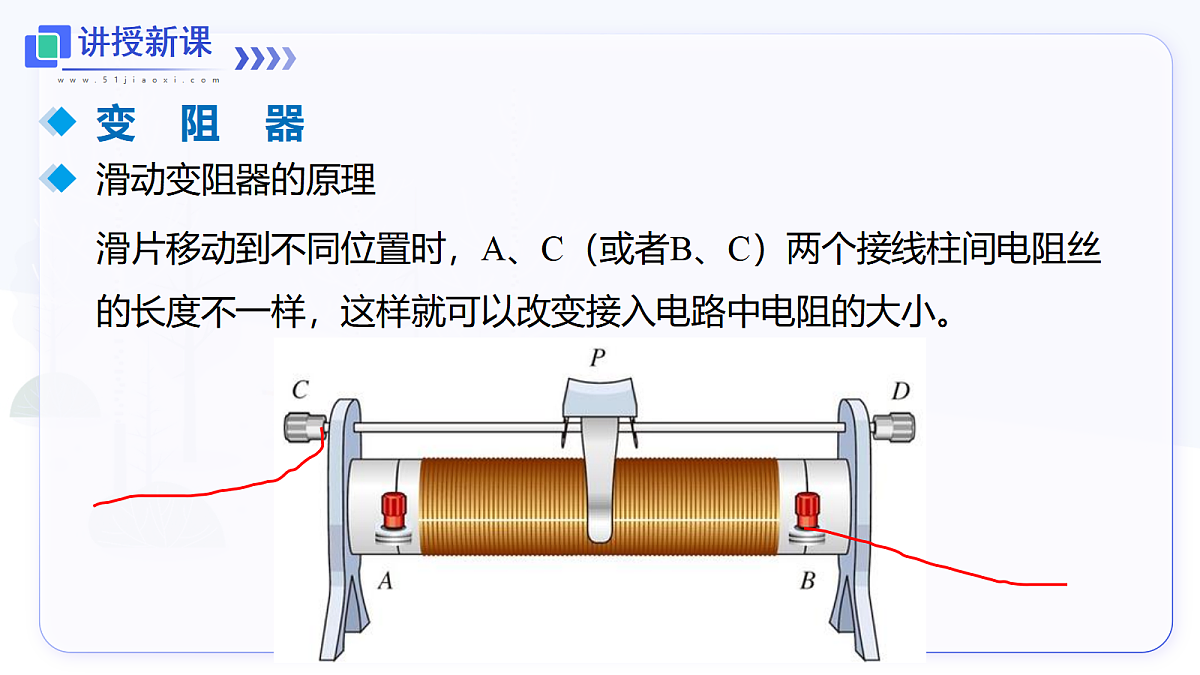

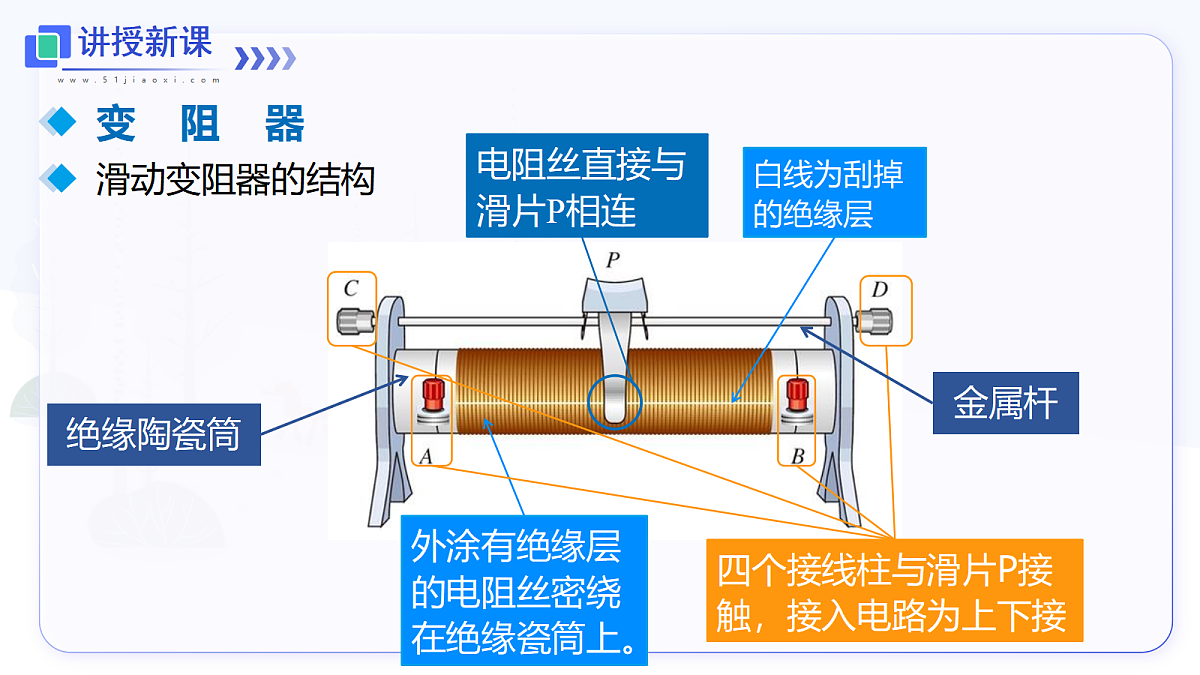

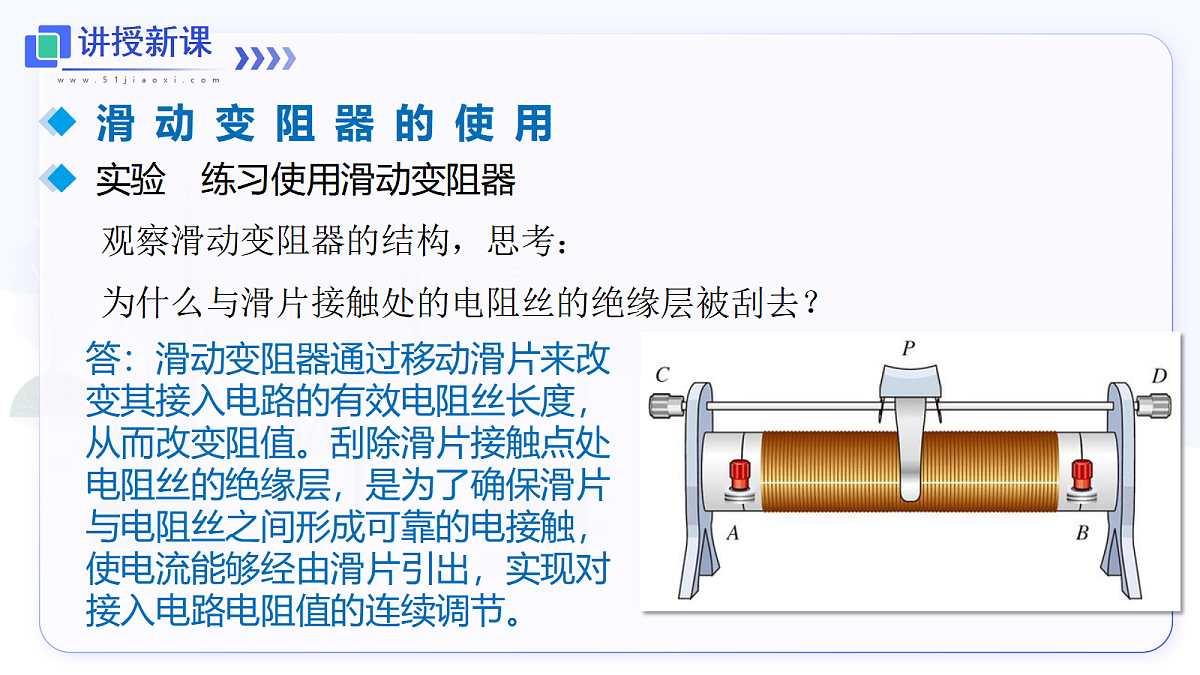

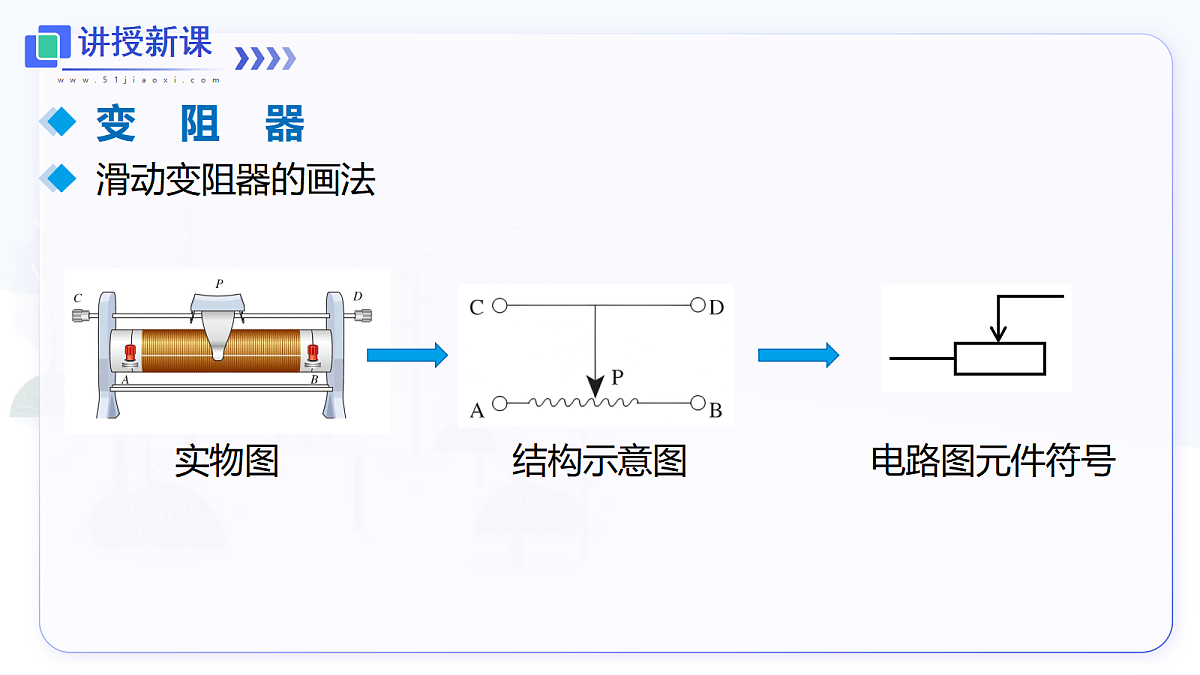

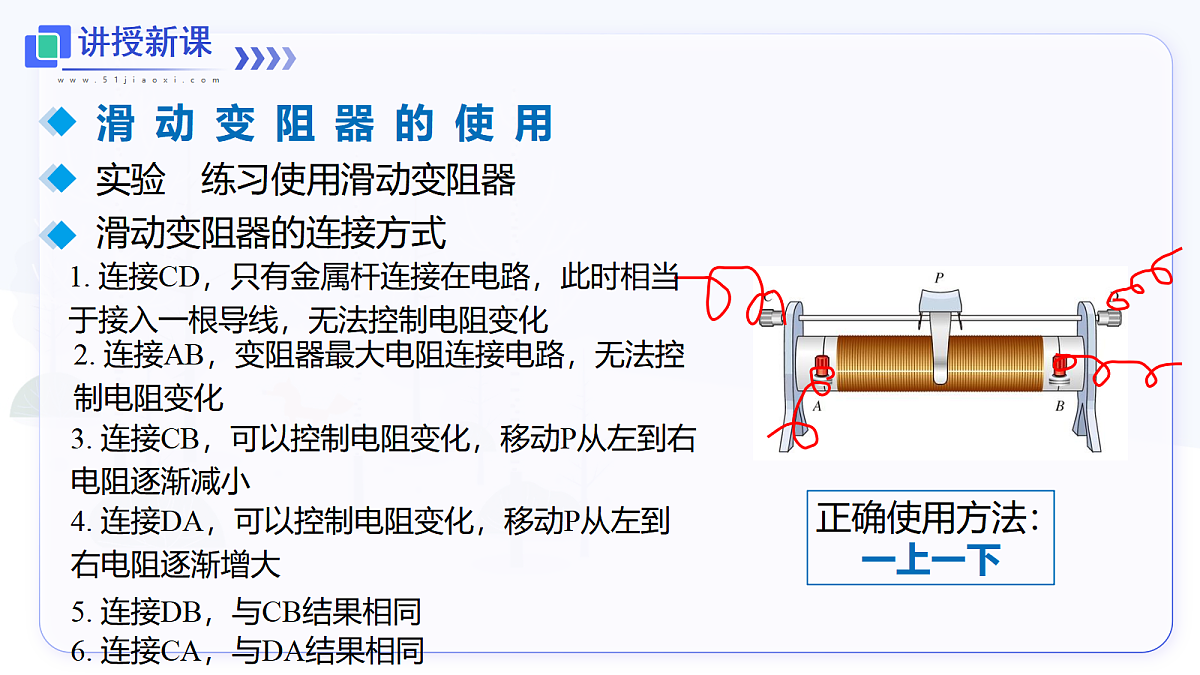

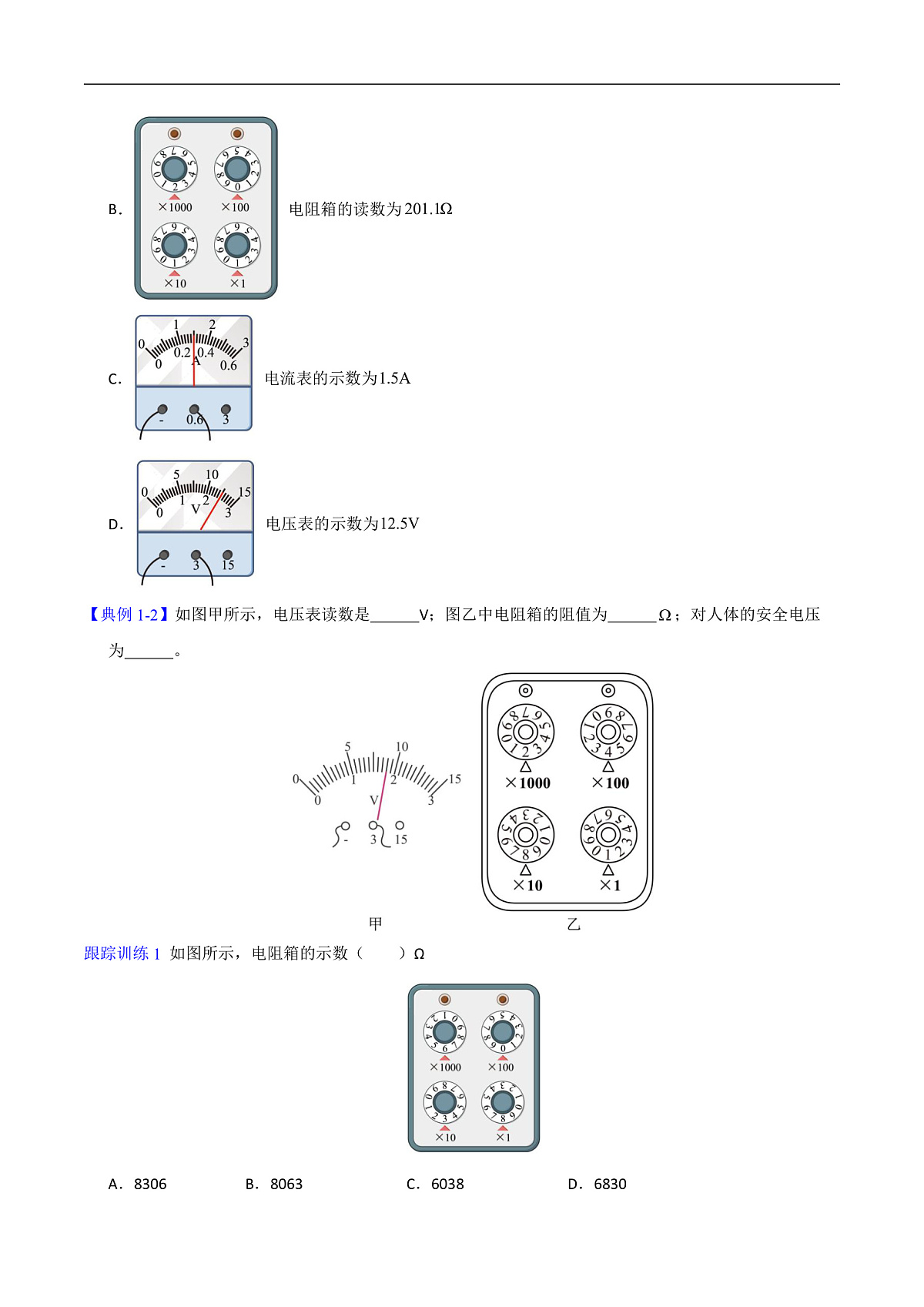

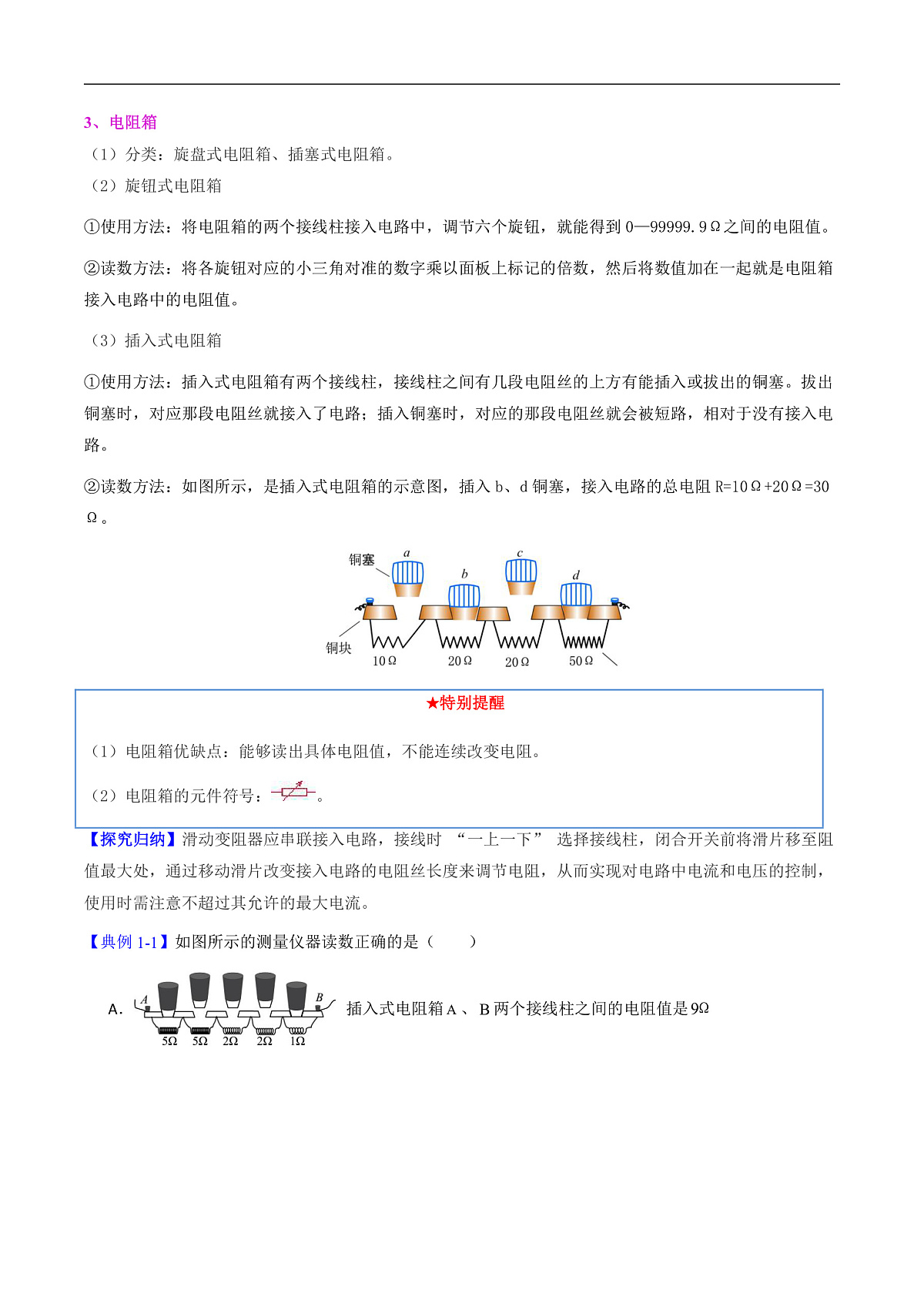

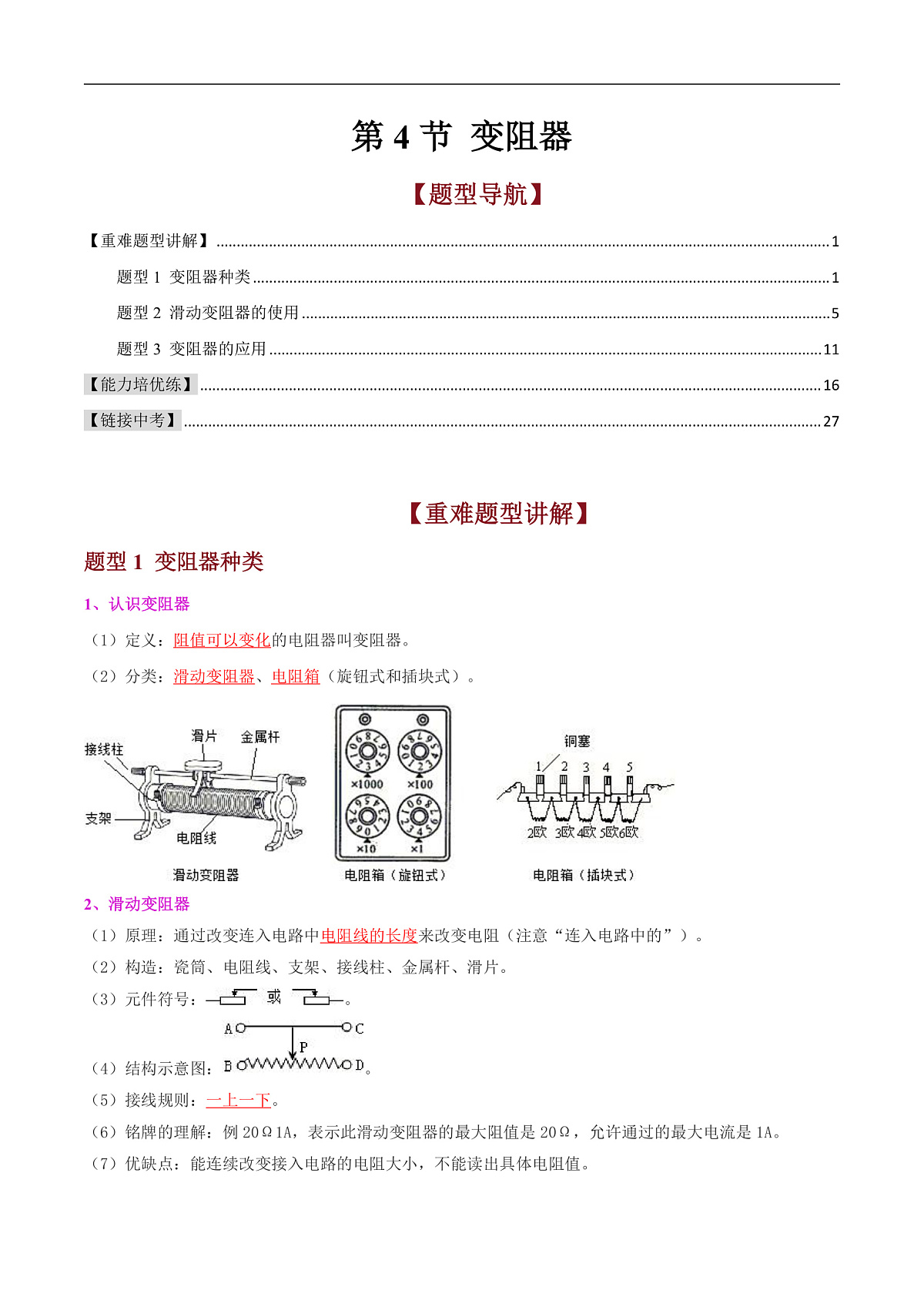

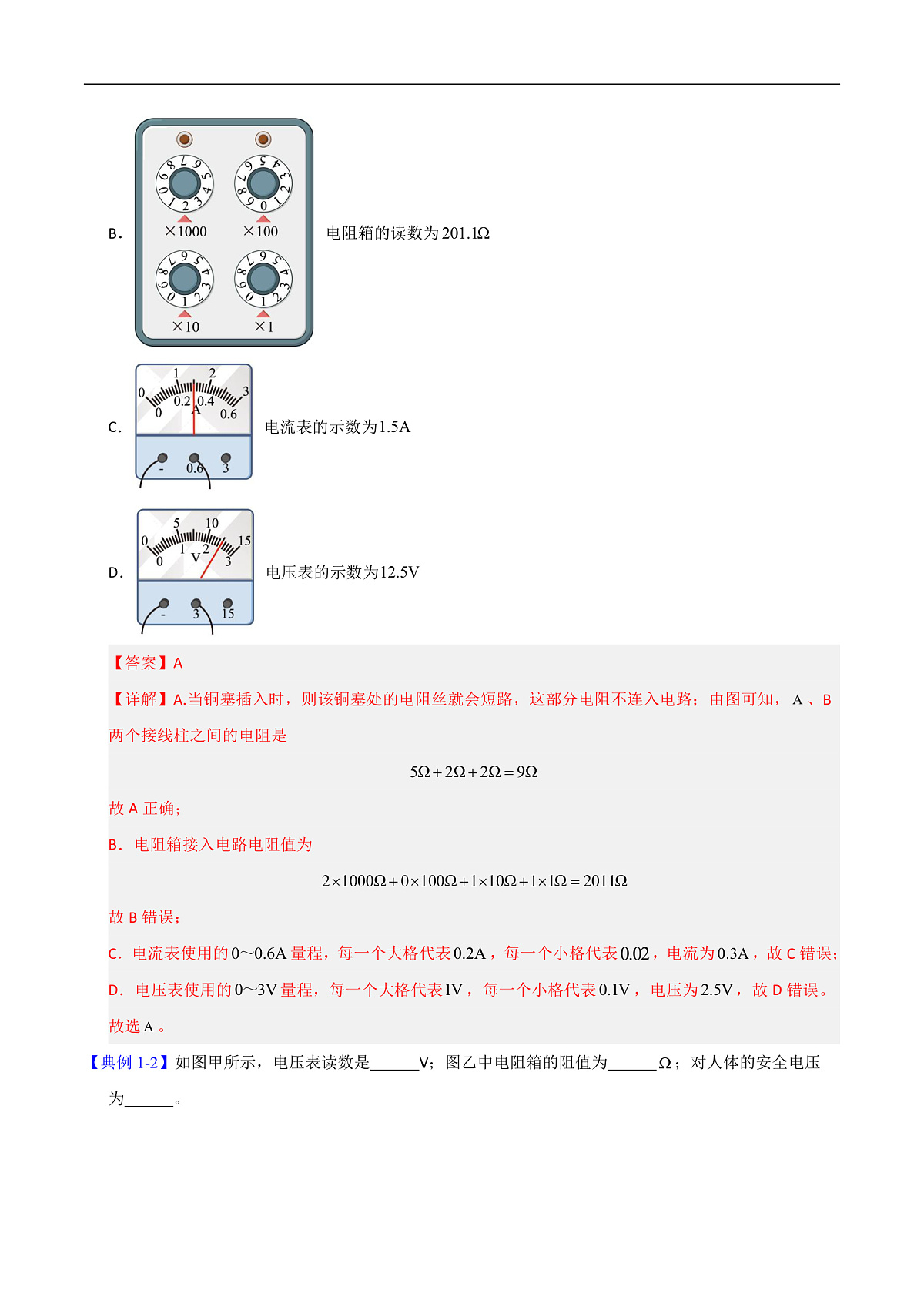

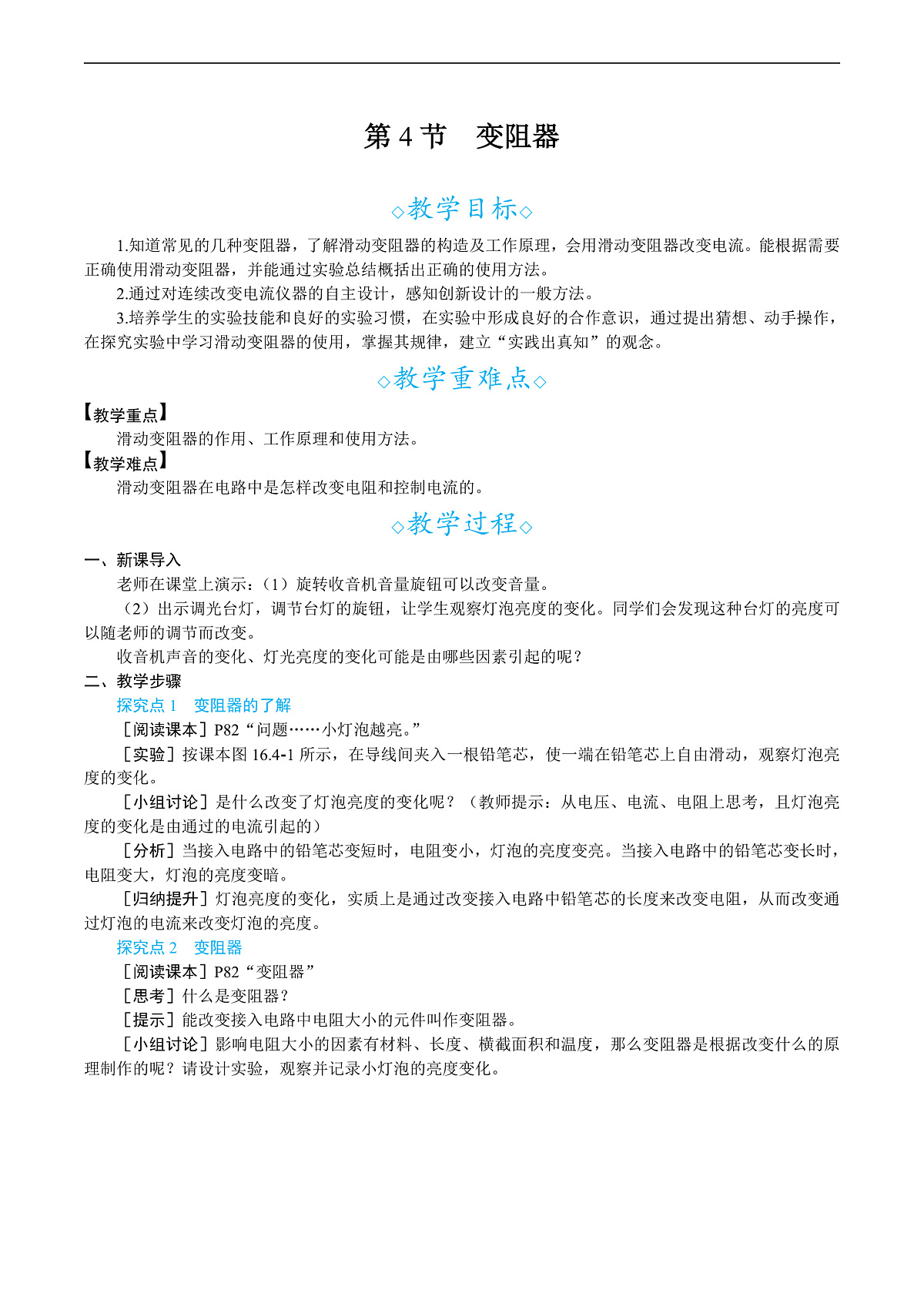

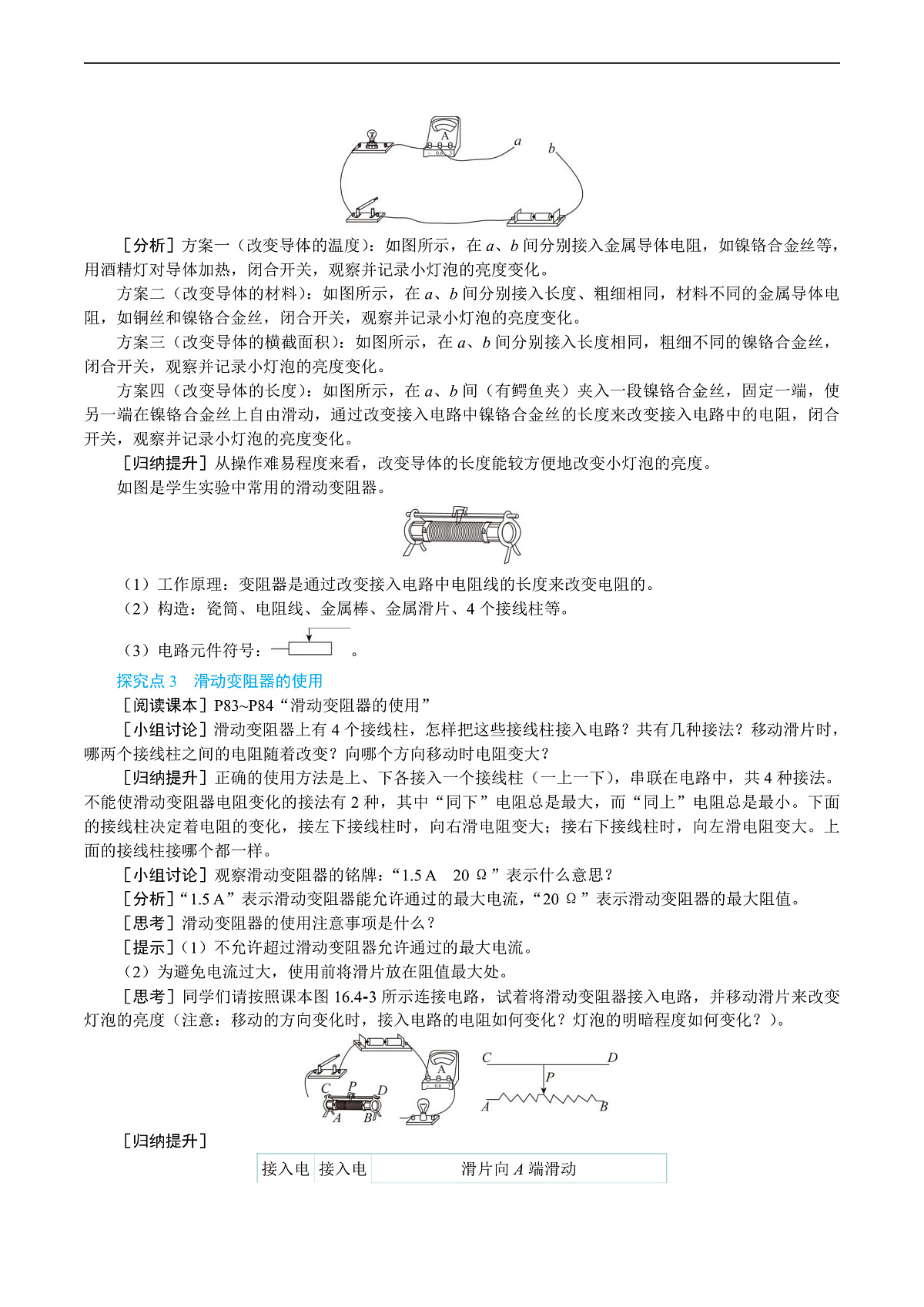

16.4 变阻器在上面的实验中，随着夹子在铅笔芯上移动，小灯泡的亮度会发生变化。接入电路中的铅笔芯越短，电阻越小，小灯泡越亮。变阻器概念：能改变接入电路中电阻大小的元件实验室用滑动变阻器原理图变阻器滑动变阻器的结构外涂有绝缘层的电阻丝密绕在绝缘瓷筒上。白线为刮掉的绝缘层电阻丝直接与滑片P相连四个接线柱与滑片P接触，接入电路为上下接变阻器滑动变阻器的原理滑片移动到不同位置时，A、C（或者B、C）两个接线柱间电阻丝的长度不一样，这样就可以改变接入电路中电阻的大小。变阻器滑动变阻器的画法结构示意图实物图电路图元件符号滑动变阻器的使用实验 练习使用滑动变阻器观察滑动变阻器的结构，思考：为什么与滑片接触处的电阻丝的绝缘层被刮去？答：滑动变阻器通过移动滑片来改变其接入电路的有效电阻丝长度，从而改变阻值。刮除滑片接触点处电阻丝的绝缘层，是为了确保滑片与电阻丝之间形成可靠的电接触，使电流能够经由滑片引出，实现对接入电路电阻值的连续调节。滑动变阻器的使用实验 练习使用滑动变阻器滑动变阻器的连接方式1. 连接CD，只有金属杆连接在电路，此时相当于接入一根导线，无法控制电阻变化2. 连接AB，变阻器最大电阻连接电路，无法控制电阻变化3. 连接CB，可以控制电阻变化，移动P从左到右电阻逐渐减小4. 连接DA，可以控制电阻变化，移动P从左到右电阻逐渐增大5. 连接DB，与CB结果相同6. 连接CA，与DA结果相同正确使用方法：一上一下滑动变阻器的使用实验 练习使用滑动变阻器连接滑动变阻器要使滑动变阻器和用电器中的电流相同，滑动变阻器应该与用电器串联。按右图所示连接电路，闭合开关，观察电路是否接通。滑动变阻器的使用实验 练习使用滑动变阻器用滑动变阻器改变小灯泡的亮度若要使小灯泡由暗变亮，图中滑动变阻器的滑片应向哪个方向移动？尝试移动滑片，观察电流表的示数和小灯泡亮度的变化。滑动变阻器的使用实验 练习使用滑动变阻器用滑动变阻器控制定值电阻两端的电压按右图所示连接电路，其中定值电阻的电阻是 R，滑动变阻器的电阻是R´。(1) 闭合开关，调节滑动变阻器的滑片，使定值电阻两端的电压成整数倍地变化，如2V、4V、6V等。(2) 换用不同的定值电阻，使电阻 R 成整数倍地变化，如5Ω、10Ω、15Ω等。闭合开关，调节滑动变阻器的滑片，保持每次接入定值电阻两端的电压不变。滑动变阻器的使用实验 练习使用滑动变阻器滑动变阻器的使用使用滑动变阻器的注意事项1. 滑动变阻器上通常标有最大电阻和允许通过的最大电流，使用时要根据需要进行选择，不能使通过的电流超过最大值，否则会烧坏滑动变阻器。2. 在使用前应将滑动变阻器的电阻调节到最大。滑动变阻器的使用滑动变阻器的作用通过调节其电阻来改变电路中的电流。保护电路变阻器的应用生活中的变阻器用于家用电器音量的调节的电位器变阻器的应用生活中的变阻器台灯调光收音机音量调节变阻器的应用数字电位器数字电位器是一种用数字信号控制电阻的器件。与机械式电位器相比，数字电位器具有可用程序控制改变电阻、耐震动、噪声小、寿命长、抗环境污染等优点，因而已在自动检测与控制、智能仪器仪表、消费类电子产品等许多重要领域得到应用。1. 如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变大，另一根导线应与滑动变阻器的 （选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的 来改变电阻的大小。D长度2. 小明设计了一盏能调节亮度的台灯。下列符合要求的电路图是（　　）A. B. C. D. C3. 如图的电路中，闭合开关S后，当滑片P向右移动时，下列判断正确的是（　　）A．电流表、电压表的示数都变小B．电流表、电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大A4. 图中是常见耳机上的音量调节旋钮，能够控制声音的响度，它的作用相当于一个（　　）  A．电源 B．用电器 C．变阻器 D．开关C变阻器变阻器 变阻器的应用结构 连接原理概念注意事项滑动变阻器的使用电路图符号作用生活中的变阻器 数字电位器
