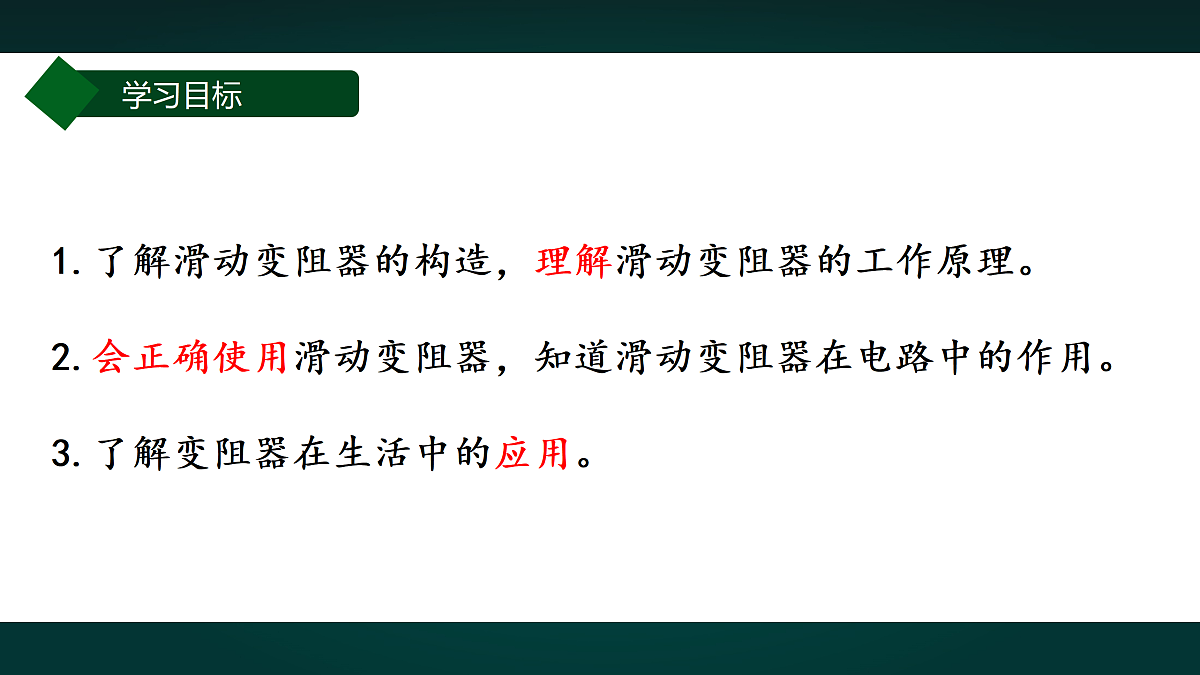

1.了解滑动变阻器的构造，理解滑动变阻器的工作原理。2.会正确使用滑动变阻器，知道滑动变阻器在电路中的作用。3.了解变阻器在生活中的应用。

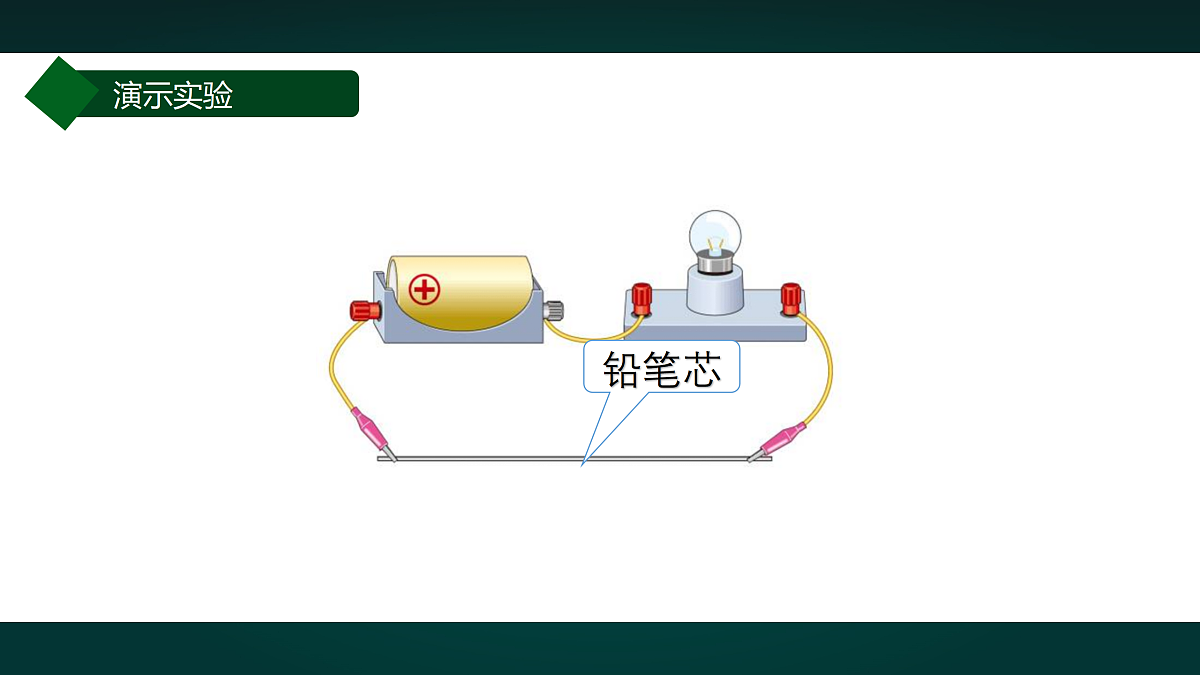

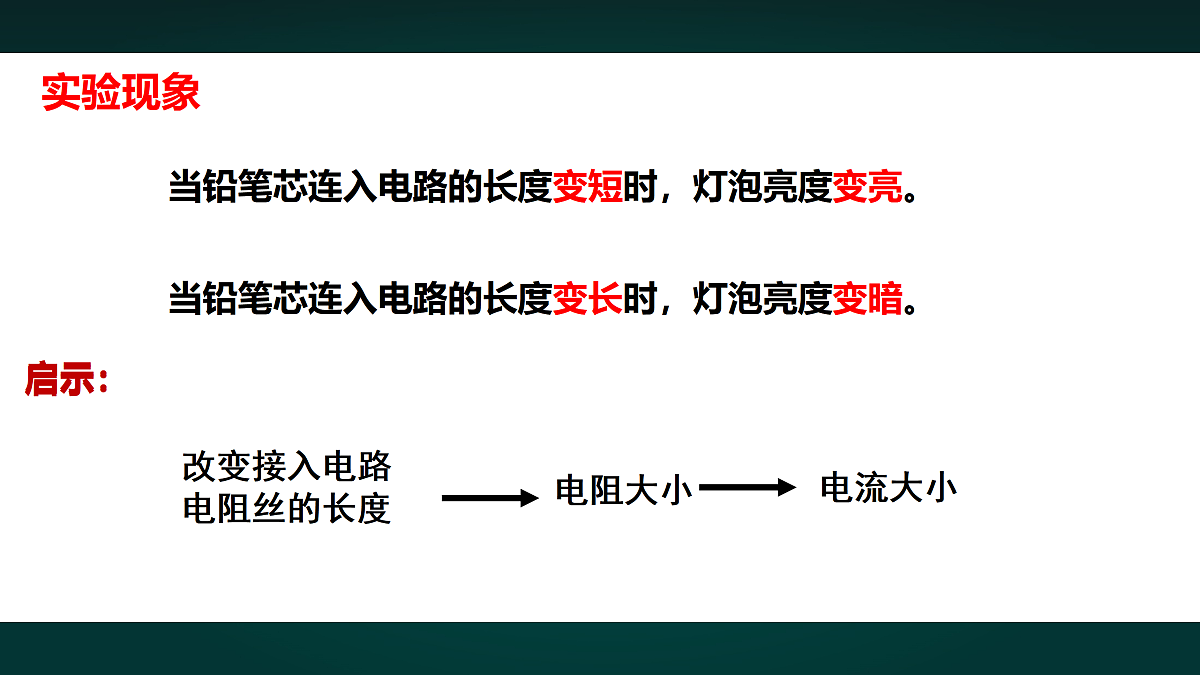

当铅笔芯连入电路的长度变短时，灯泡亮度变亮。
当铅笔芯连入电路的长度变长时，灯泡亮度变暗。
改变接入电路电阻丝的长度

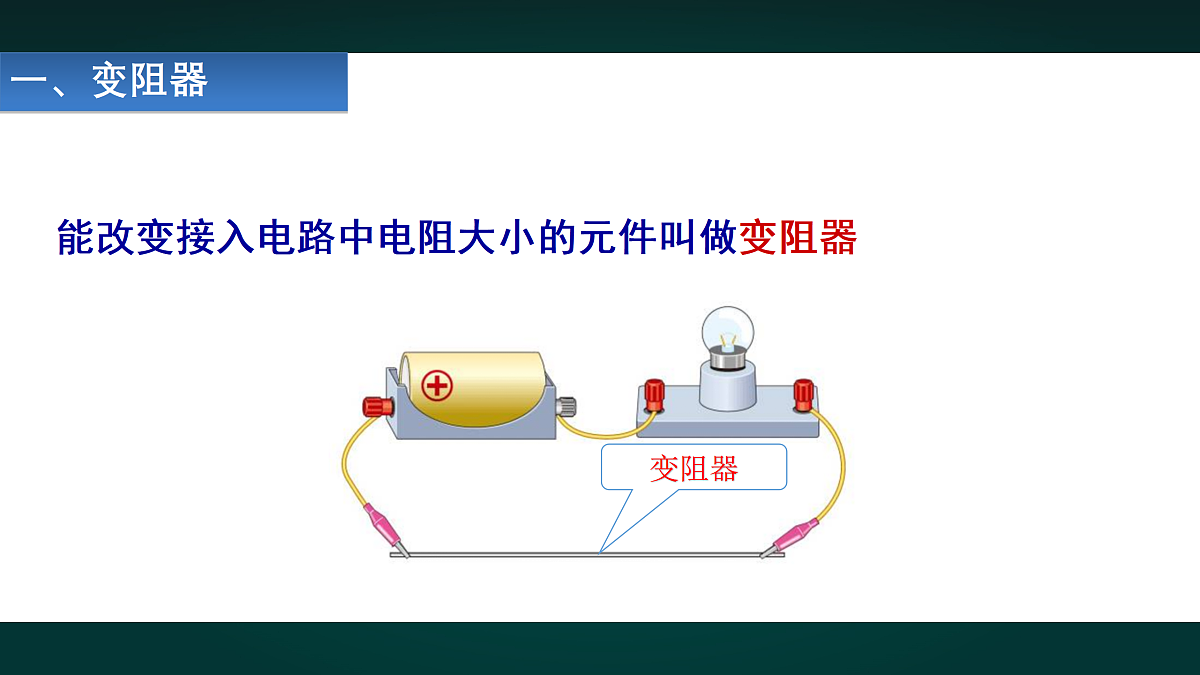

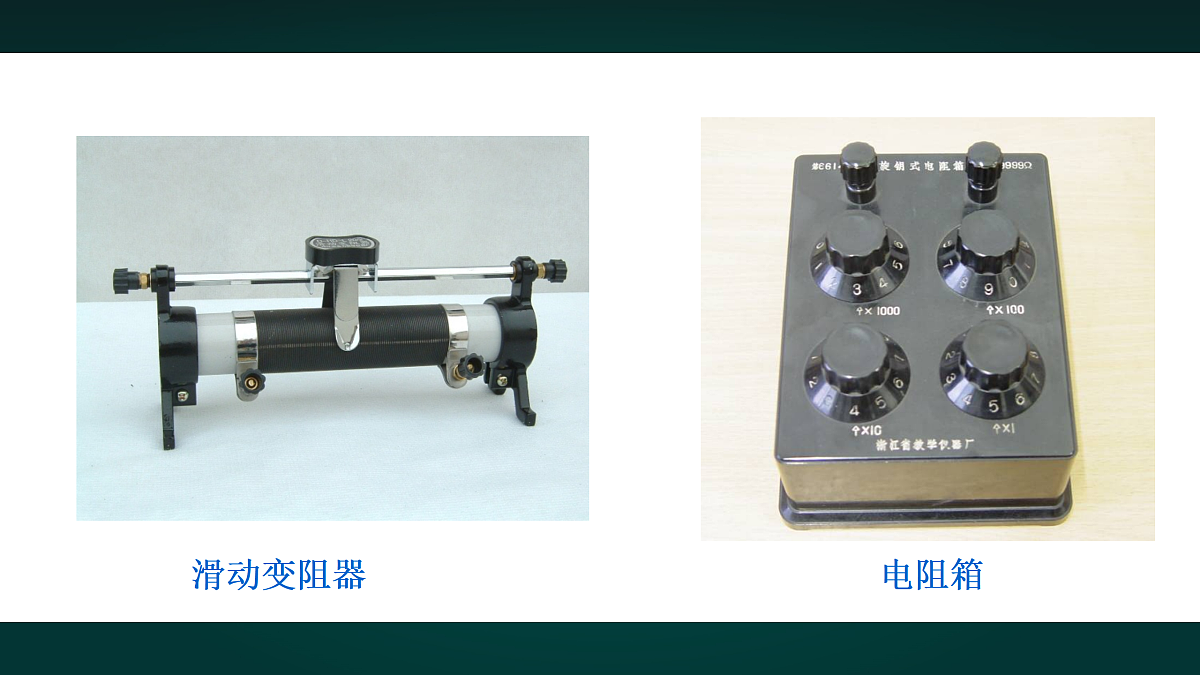

能改变接入电路中电阻大小的元件叫做变阻器

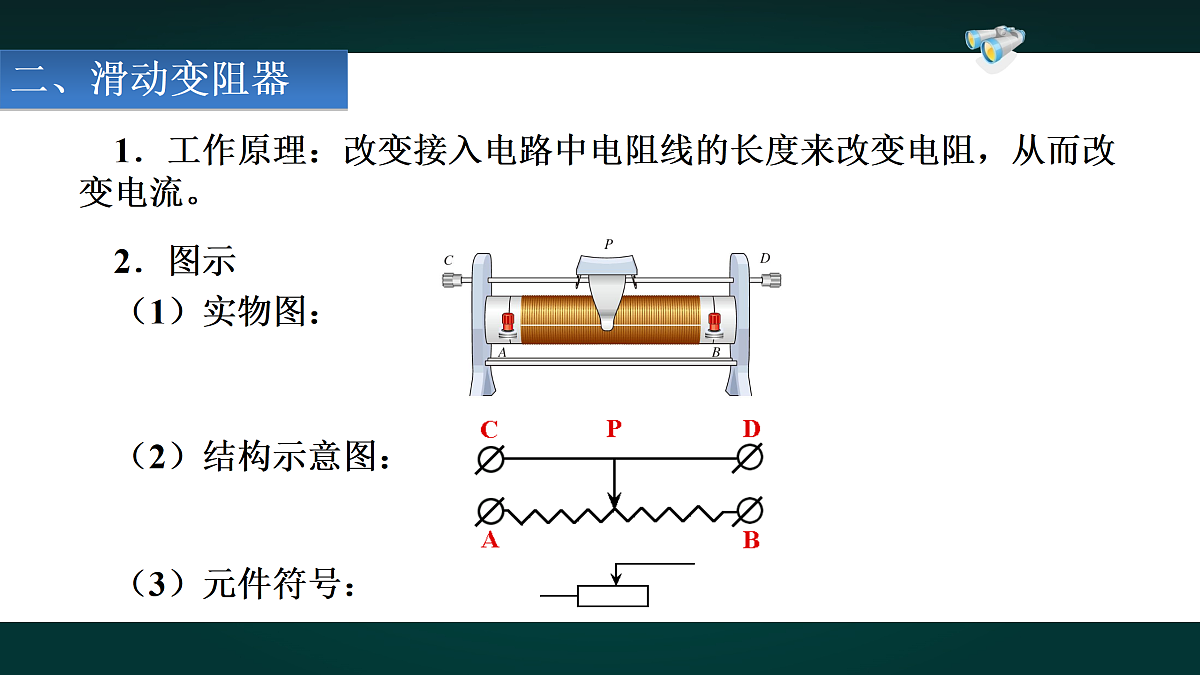

　2．图示 （1）实物图：
　1．工作原理：改变接入电路中电阻线的长度来改变电阻，从而改变电流。

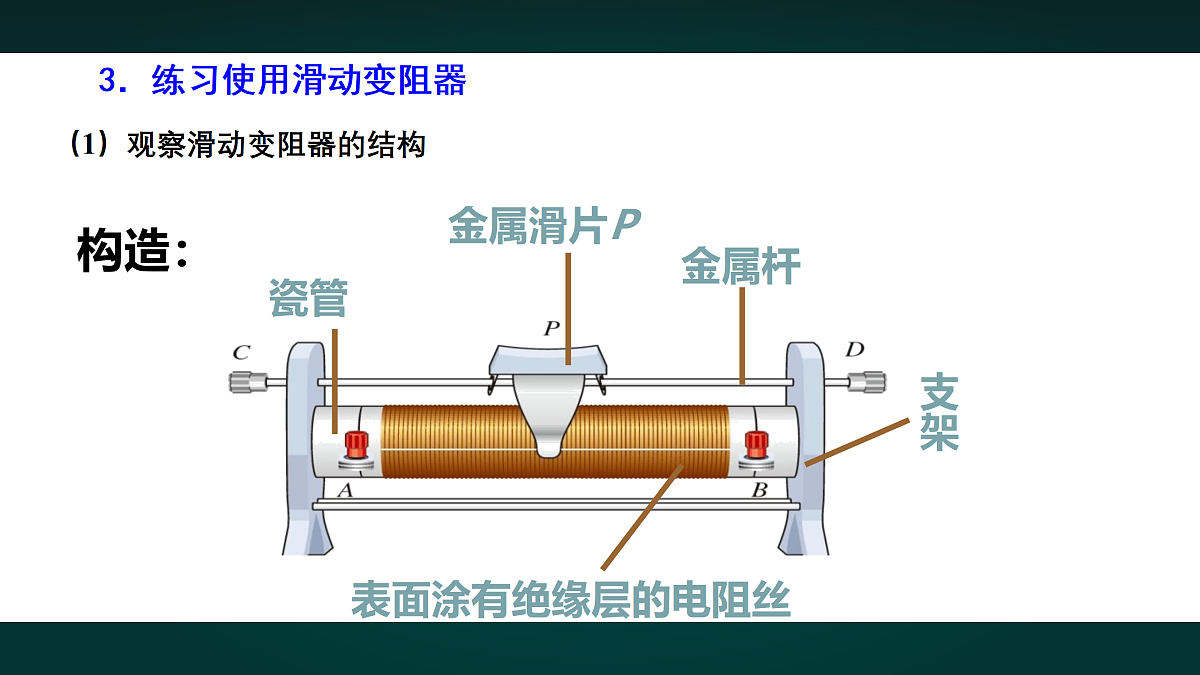

表面涂有绝缘层的电阻丝
（1）观察滑动变阻器的结构
　3．练习使用滑动变阻器
滑动变阻器有四个接线柱 ，但是连入电路中只要其中两个接线柱，那么如何连接呢？
（2）滑动变阻器的使用
接入电路的接线柱AD（如电流由A接线柱流入）
如何增大接入电路的电阻？A、滑片向左移 B、滑片向右移
如何增大接入电路的电阻？A、滑片向左移 B、滑片向右移
接入电路的接线柱AC（如电流由A接线柱流入）
接入电路的接线柱BC（如电流由C接线柱流入）
接入电路的接线柱BD（如电流由D接线柱流入）
为保护电路，闭合开关前滑片应移至哪一端？
最大值：滑片与下端的接线柱方向相反时接入电路中的电阻最大
连接方法：（1）串联接入电路；（2）连接“一上一下”两个接线柱。（3）使用前应将滑片放在阻值的最大位置
　　连通电路前应将滑片放到什么位置上？
（3）实验：用滑动变阻器改变小灯泡的亮度
（4）实验：用滑动变阻器控制电阻两端的电压
　　闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。
　　换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。
1、滑动变阻器可以改变电路中的电流或某部分电路的电压2、与用电器串联，起到保护电路的作用
如图为滑动变阻器接入电路的示意图，其中不正确的是(　　)
　　1．能改变接入电路中电阻大小的元件叫做变阻器。
　　3．电位器是变阻器在生活中的应用。
　　2．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意 “一上一下” 。
