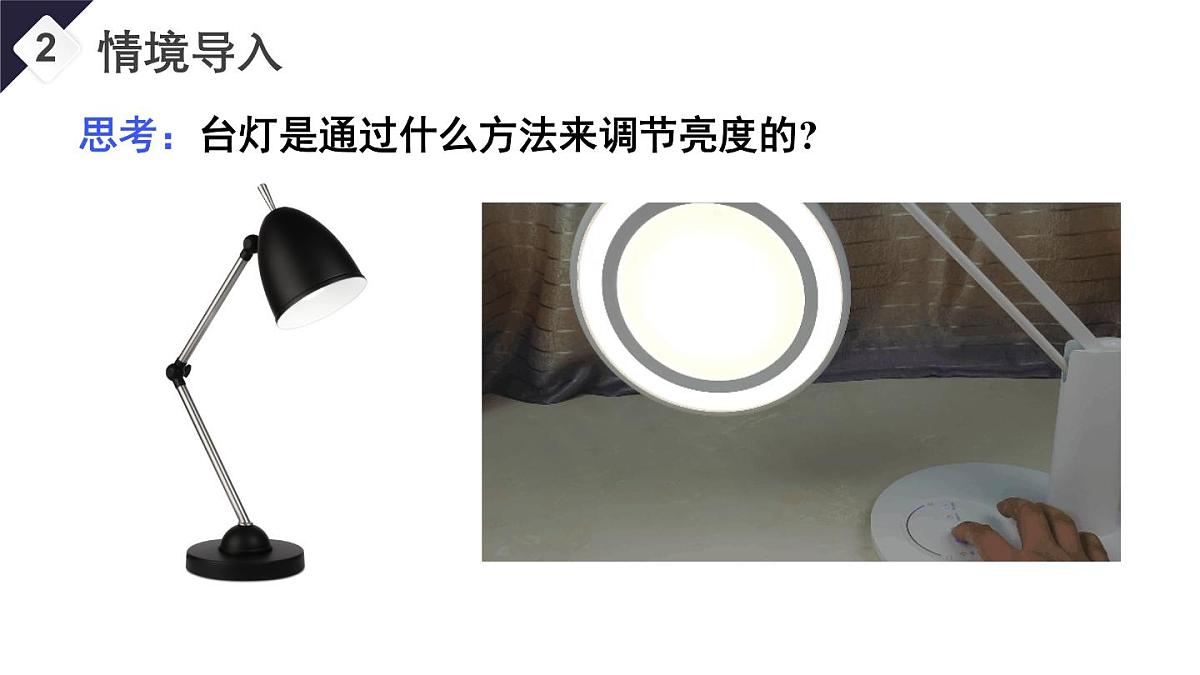

思考：台灯是通过什么方法来调节亮度的?

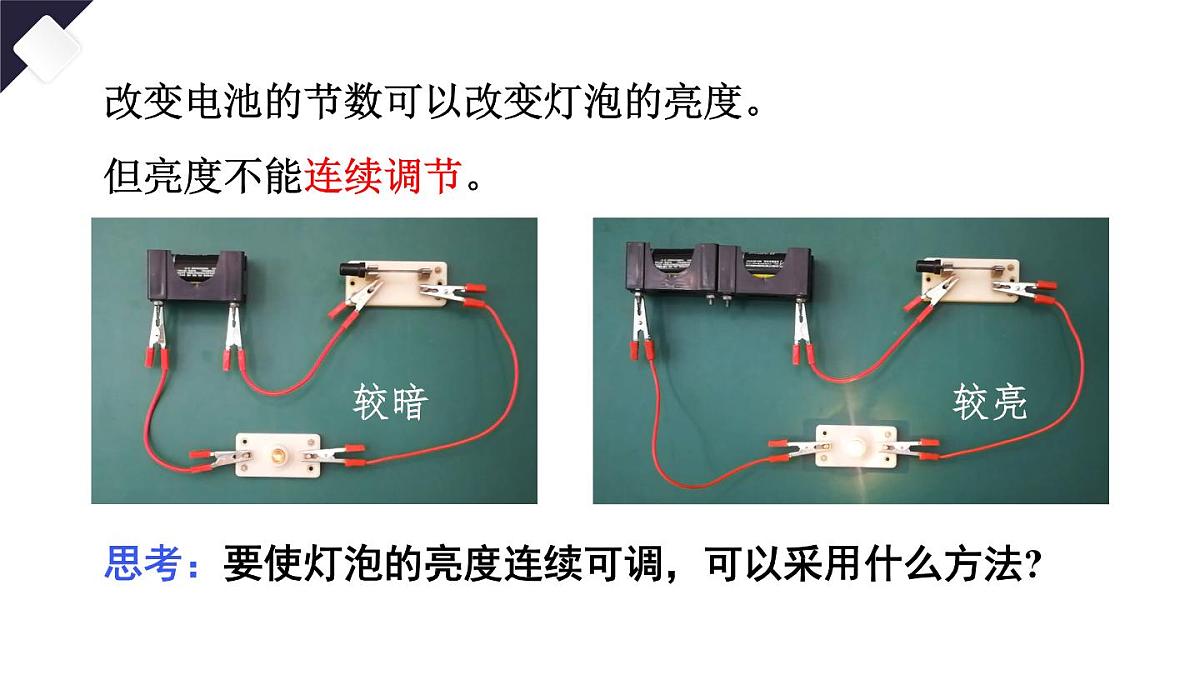

改变电池的节数可以改变灯泡的亮度。
思考：要使灯泡的亮度连续可调，可以采用什么方法?

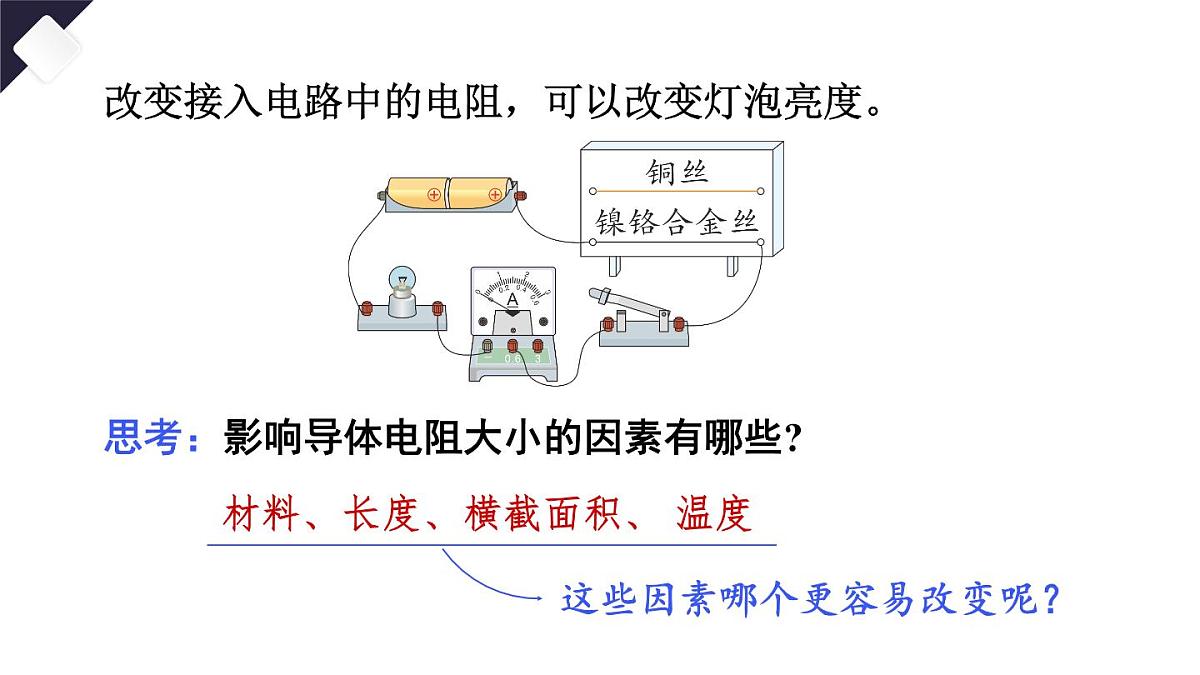

改变接入电路中的电阻，可以改变灯泡亮度。
思考：影响导体电阻大小的因素有哪些?
这些因素哪个更容易改变呢？

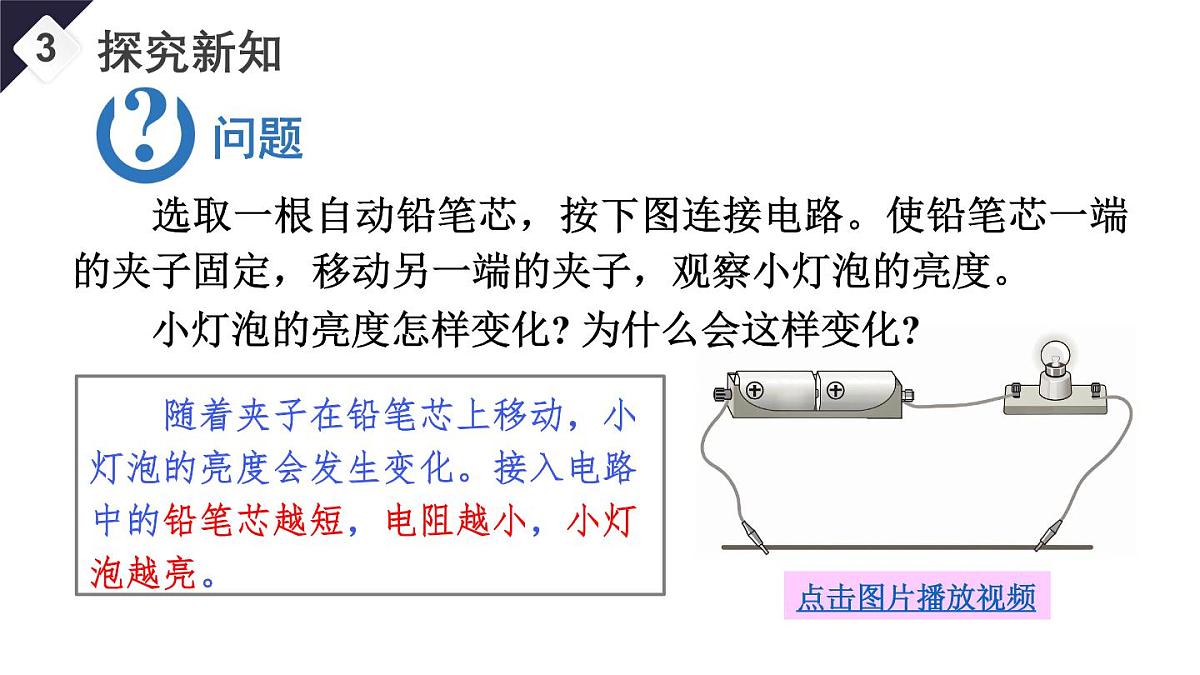

选取一根自动铅笔芯，按下图连接电路。使铅笔芯一端的夹子固定，移动另一端的夹子，观察小灯泡的亮度。
随着夹子在铅笔芯上移动，小灯泡的亮度会发生变化。接入电路中的铅笔芯越短，电阻越小，小灯泡越亮。
小灯泡的亮度怎样变化? 为什么会这样变化?

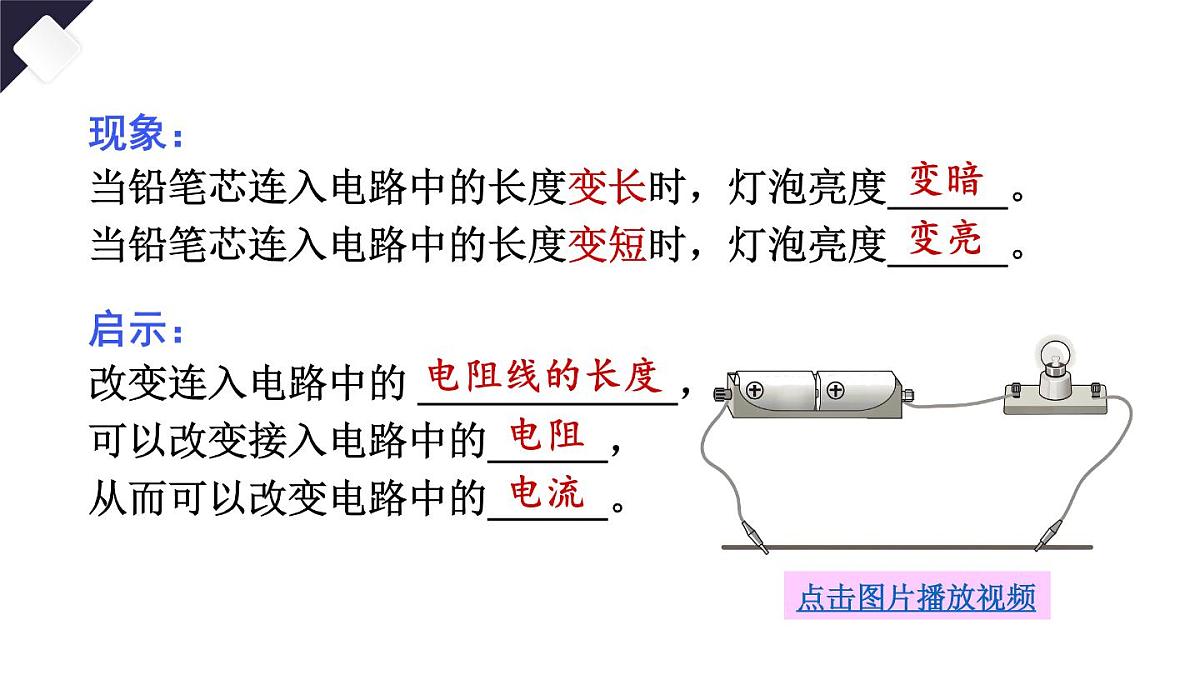

现象：当铅笔芯连入电路中的长度变长时，灯泡亮度______。当铅笔芯连入电路中的长度变短时，灯泡亮度______。
启示：改变连入电路中的 _____________，可以改变接入电路中的______，从而可以改变电路中的______。

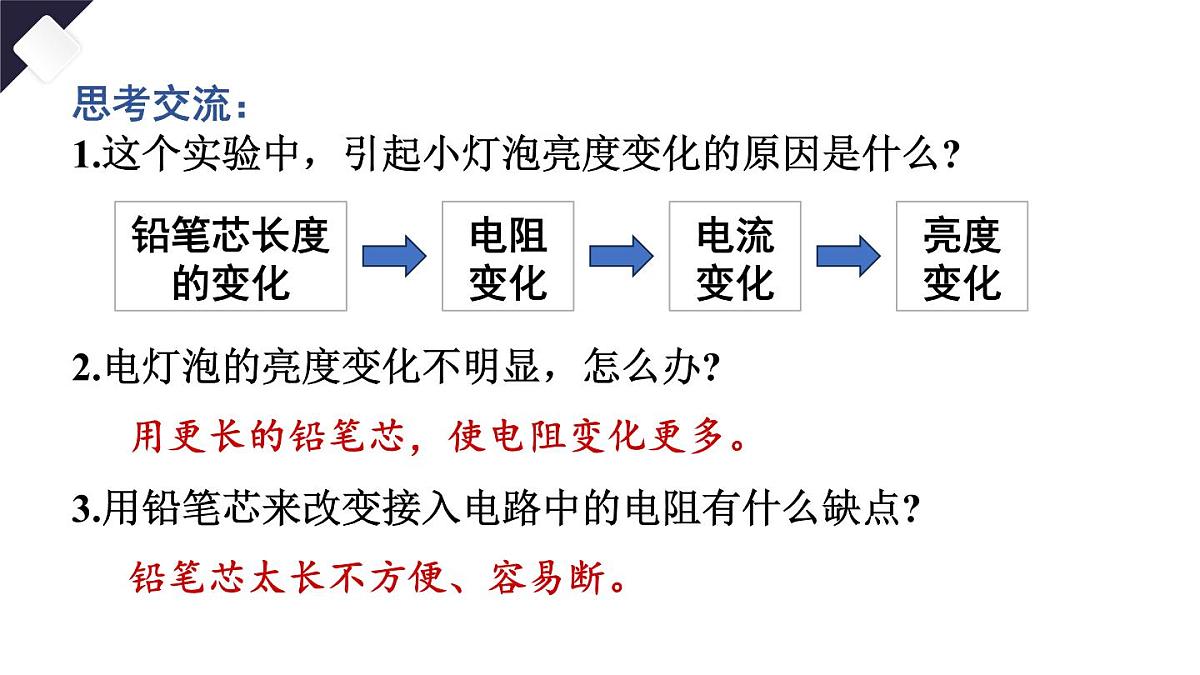

思考交流：1.这个实验中，引起小灯泡亮度变化的原因是什么?
2.电灯泡的亮度变化不明显，怎么办?
用更长的铅笔芯，使电阻变化更多。
3.用铅笔芯来改变接入电路中的电阻有什么缺点?
铅笔芯太长不方便、容易断。
能改变接入电路中电阻大小的元件叫作变阻器。
1.原理：通过改变接入电路中电阻丝的长度，从而改变接入电路中电阻的大小。
为什么与滑片接触处的电阻丝的绝缘层被刮去?
电阻丝外面涂着绝缘层，为了使电阻丝与滑片相连，与滑片接触的地方的绝缘层已被刮掉。
4.滑动变阻器的作用：
①通过改变滑动变阻器接入电路中的电阻，来改变电路中的电流和部分电路两端的电压；
滑动变阻器正确连入电路后，在闭合开关前，要把滑片滑到阻值最大处。
5.铭牌上各数值的物理意义：
允许通过的最大电流是2A（否则会烧坏变阻器）
若标有“50Ω、5A”的字样，它的意义是什么?
思考：滑动变阻器如何选择两个接线柱呢? 有几种接法?
要使滑动变阻器和用电器中的电流相同，滑动变阻器应该与用电器串联。
哪几种连接方式对小灯泡的控制相同，为什么?
①将AC或AD接入电路
向A端移动滑动变阻器的滑片，电阻_____。
滑片接近连入电路的下接线柱，电阻变小。
②将BC或BD接入电路
滑片远离连入电路的下接线柱，电阻变大。
连接方法：接入两个接线柱，上端选一个，下端选一个，即要“一上一下”。接入阻值只与下方接线柱有关，盯牢AB看即可。
③将AB或CD接入电路
相当于导线，连入电路的阻值为0。
例1 [内江中考]如图所示，给出了滑动变阻器接入电路的四种方法。其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是（ ）
实验：用滑动变阻器改变小灯泡的亮度
接通电路前应将滑片放到什么位置?
若要使小灯泡由暗变亮，图中滑动变阻器的滑片应向哪个方向移动?
做一做：用滑动变阻器改变通过灯泡的电流。
做一做：用滑动变阻器改变灯泡两端的电压。
滑动变阻器的缺点：虽然可以调节电阻，但无法直接读出电阻大小。
如何实现：既能改变大小，又能读出大小？
电阻箱可以同时实现改变电阻大小和读出电阻大小。
读数：将各旋钮对应指示点的示数乘以面板上标记的倍数，然后相加。
R=1×1000Ω+3×100Ω+2×10Ω+4×1Ω
利用数字电位器可调节耳机音量
例2 [武汉中考]如图是一种测定油箱内油量的装置。其中 R是滑动变阻器的电阻片，杠杆的右端是滑片，杠杆左端固定着一个浮子，油箱内油量变化时，滑片就在R两端之间滑动。下列说法错误的是（ ）A.定值电阻R0和滑动变阻器串联B.油量减少时，滑动变阻器接入电路的电阻变大C.油量增加时，电流表示数变大D.油箱中没有油时，电流表示数为零
原理：通过改变接入电路中的电阻丝长度来改变电阻
构造：绝缘管、电阻丝、滑片、金属杆、接线柱等
连接方法：1.与用电器串联；2.“一上一下”
作用：1.保护电路；2.改变电路中的电流和电压
注意事项：1.闭合开关前，应将滑片置于阻值最大处；2.通过滑动变阻器的电流不能超过其允许通过的最大电流。
1.如图是滑动变阻器的结构示意图，当滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为（ ）A. A和BB. A和DC. B和CD. B和D
2.图中电阻箱接线柱间的电阻是________Ω。
R=2×1000Ω+0×100Ω+5×10Ω+1×1Ω=2051Ω
3.如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（　　）
1.从教材习题中选取；2.完成练习册本课时的习题。
（见教材P85-86练习与应用）
1.下图甲展示的是一个滑动变阻器，它的哪些地方是导体?哪些地方是绝缘体?
解：接线柱、滑片、电阻丝、金属杆是导体，绝缘管是绝缘体。电阻丝外面涂有绝缘层。
2.请用笔画线表示导线，连接下图中的实物，使滑动变阻器能够控制小灯泡的亮度。在你连接的电路中，要使小灯泡越来越亮，滑动变阻器的滑片应该向哪个方向移动?
解：电路连接如图所示，当滑片向左移动时，小灯泡会越来越亮。(说明:滑动变阻器选用的接线柱不同，滑片的移动方向可能不同)
3.下图是某同学按照上题要求所连的电路。这个电路能不能满足题目的要求？为什么？按照这个电路进行操作时，实验现象是怎样的？
解：不能满足题目的要求，因为滑动变阻器的两个下接线柱接入电路，导致滑动变阻器接入电路的电阻始终是最大值。实验现象是移动滑片时，小灯泡的亮度较暗且亮度不变，或小灯泡始终不亮。
4.下图是滑动变阻器连入电路的示意图。当滑片Р向右滑动时，连入电路的电阻变小的是哪幅图？请用彩笔标出电流通过滑动变阻器的部分。
5.右图中电源、开关、小灯泡之间已经接好导线，留了A、B两根导线准备跟滑动变阻器连接，1、2、3、4是滑动变阻器的四个接线柱。当A和1连接、B和4连接后闭合开关，小灯泡很亮；当A和3连接、B和4连接后闭合开关，小灯泡有点暗；当A和3连接、B和2连接后闭合开关，小灯泡不发光。根据上述现象，你认为这个滑动变阻器可能哪个地方有故障？
解：可能接线柱2存在断路故障，或滑片和接线柱2之间的金属杆存在断路故障。
6.滑动变阻器的电阻可变，但不显示此时的电阻是多少。如下图所示的电阻箱也是一种变阻器，不仅电阻可以变化，还可以从中读出电阻的数值。图甲是电阻箱的外形图，通过两个接线柱把它接入电路，转动四个旋钮可以改变电阻箱的电阻。例如，图乙中的电阻箱的电阻是2093Ω。
（1）请你由此推断图丙和图丁中电阻箱的电阻各是多少。（2）这个电阻箱的最大电阻是多少？
图丙：1735Ω；图丁：805Ω。
这个电阻箱的最大电阻是9999Ω。
7.如图是一种测量油箱内油量的装置示意图。其中滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴О转动，滑杆的一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随油面落下，带动滑杆使滑动变阻器的滑片向上移动，从而改变电路中电流表的示数。因此，电流表上一定的示数对应着油面的一定高度。如果把电流表刻度盘上的数值改为相应的油量体积数，就可以直接读出油箱中的油量。请问：在这个装置中，电流表的示数越大，表示油箱中的油量越多还是越少?请说明理由。
