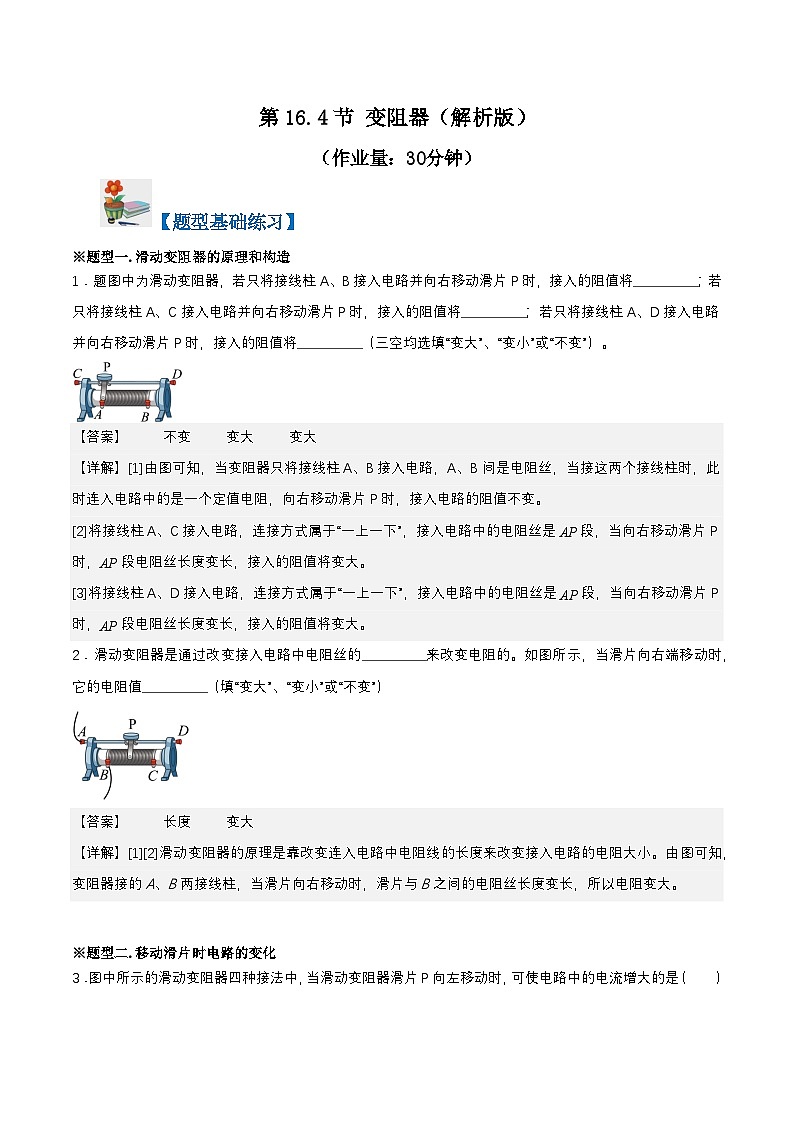

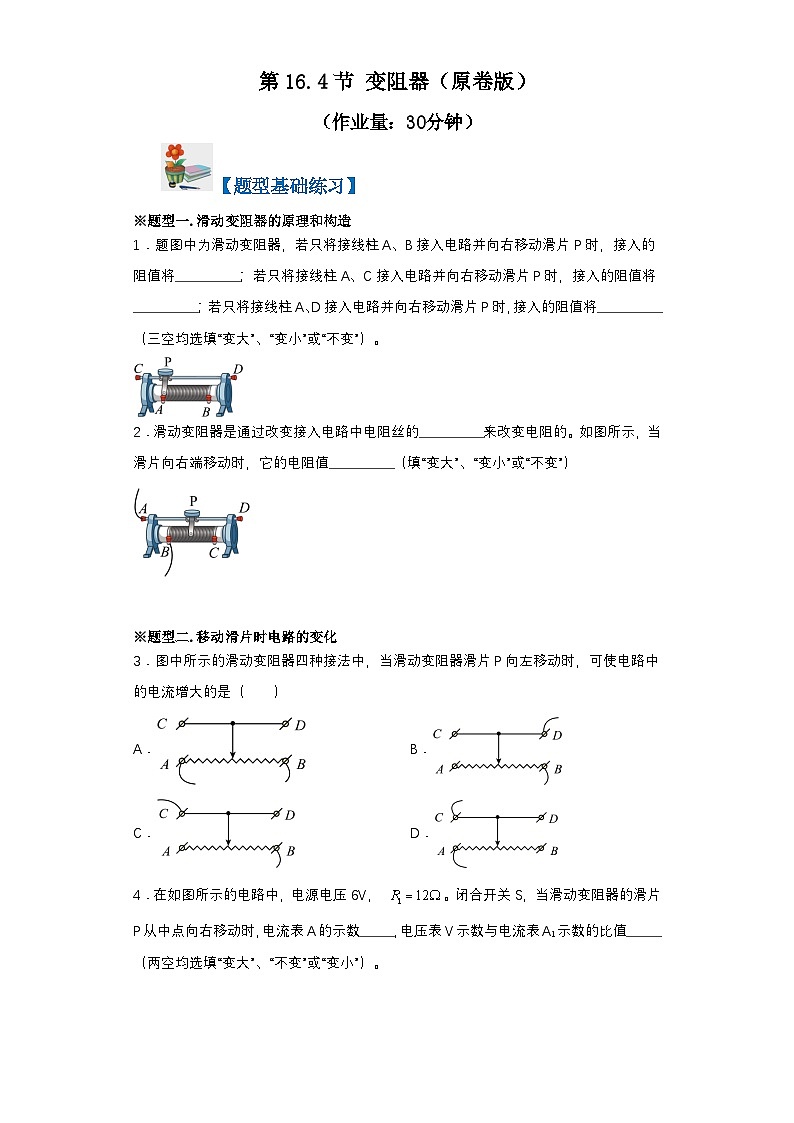

初中第十六章 电压 电阻第4节 变阻器课时练习

这是一份初中第十六章 电压 电阻第4节 变阻器课时练习，文件包含人教版九年级物理同步考点分层训练第164节变阻器原卷版docx、人教版九年级物理同步考点分层训练第164节变阻器解析版docx等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。
【题型基础练习】
※题型一.滑动变阻器的原理和构造
1．题图中为滑动变阻器，若只将接线柱A、B接入电路并向右移动滑片P时，接入的阻值将___________；若只将接线柱A、C接入电路并向右移动滑片P时，接入的阻值将___________；若只将接线柱A、D接入电路并向右移动滑片P时，接入的阻值将___________（三空均选填“变大”、“变小”或“不变”）。

【答案】 不变 变大 变大
【详解】[1]由图可知，当变阻器只将接线柱A、B接入电路，A、B间是电阻丝，当接这两个接线柱时，此时连入电路中的是一个定值电阻，向右移动滑片P时，接入电路的阻值不变。
[2]将接线柱A、C接入电路，连接方式属于“一上一下”，接入电路中的电阻丝是AP段，当向右移动滑片P时，AP段电阻丝长度变长，接入的阻值将变大。
[3]将接线柱A、D接入电路，连接方式属于“一上一下”，接入电路中的电阻丝是AP段，当向右移动滑片P时，AP段电阻丝长度变长，接入的阻值将变大。
2．滑动变阻器是通过改变接入电路中电阻丝的___________来改变电阻的。如图所示，当滑片向右端移动时，它的电阻值___________（填“变大”、“变小”或“不变”）
【答案】 长度 变大
【详解】[1][2]滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变接入电路的电阻大小。由图可知，变阻器接的A、B两接线柱，当滑片向右移动时，滑片与B之间的电阻丝长度变长，所以电阻变大。
※题型二.移动滑片时电路的变化

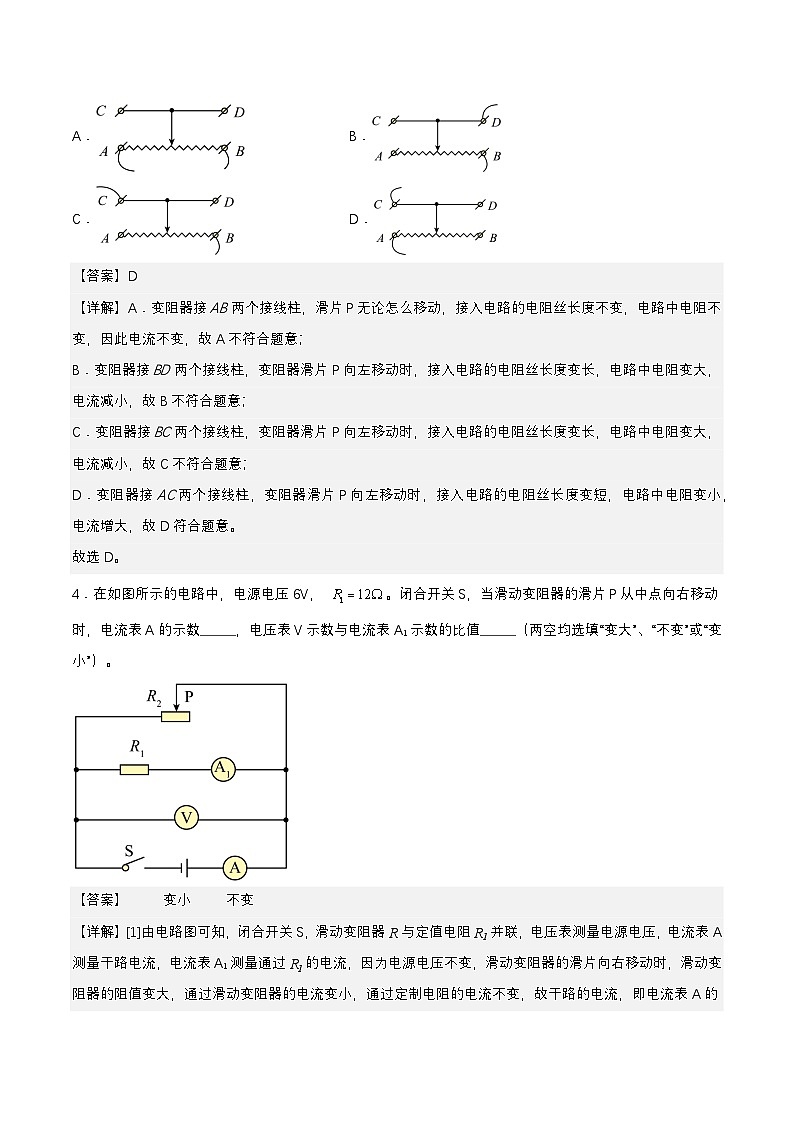

3．图中所示的滑动变阻器四种接法中，当滑动变阻器滑片P向左移动时，可使电路中的电流增大的是（ ）
A．B．
C．D．
【答案】D
【详解】A．变阻器接AB两个接线柱，滑片P无论怎么移动，接入电路的电阻丝长度不变，电路中电阻不变，因此电流不变，故A不符合题意；
B．变阻器接BD两个接线柱，变阻器滑片P向左移动时，接入电路的电阻丝长度变长，电路中电阻变大，电流减小，故B不符合题意；
C．变阻器接BC两个接线柱，变阻器滑片P向左移动时，接入电路的电阻丝长度变长，电路中电阻变大，电流减小，故C不符合题意；
D．变阻器接AC两个接线柱，变阻器滑片P向左移动时，接入电路的电阻丝长度变短，电路中电阻变小，电流增大，故D符合题意。
故选D。

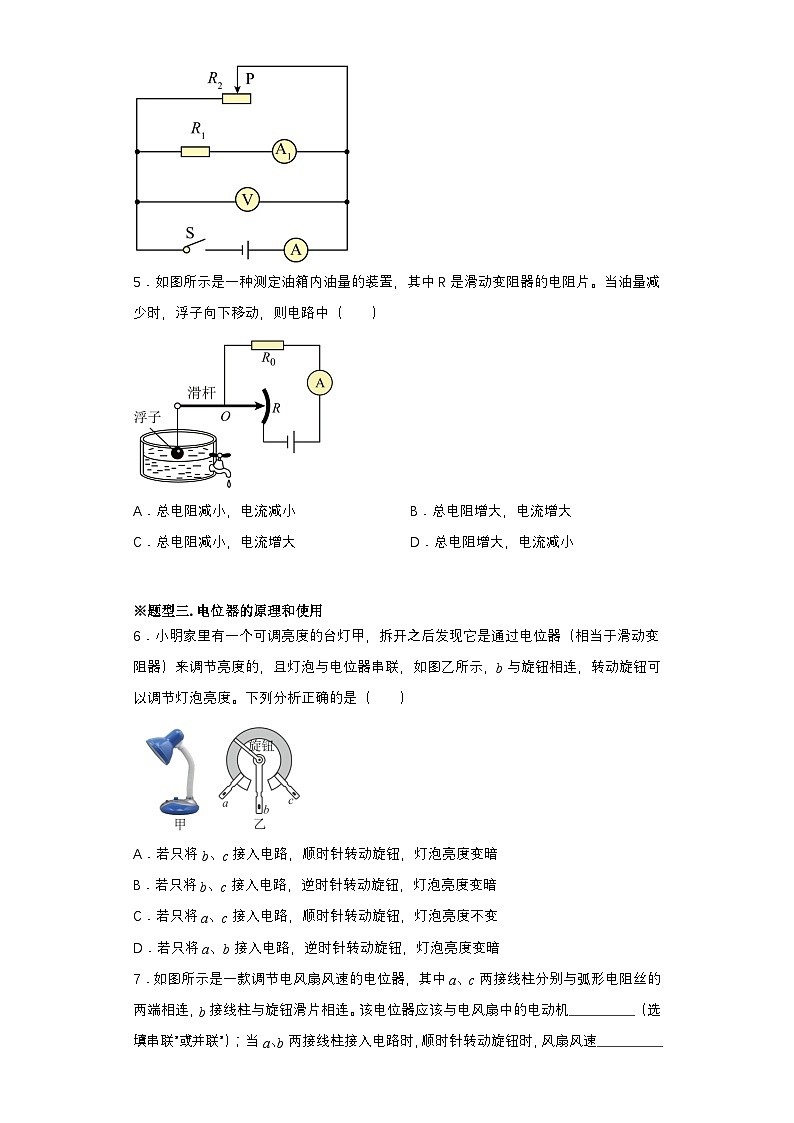

4．在如图所示的电路中，电源电压6V， 。闭合开关S，当滑动变阻器的滑片P从中点向右移动时，电流表A的示数______，电压表V示数与电流表A1示数的比值______（两空均选填“变大”、“不变”或“变小”）。
【答案】 变小 不变
【详解】[1]由电路图可知，闭合开关S，滑动变阻器R与定值电阻R1并联，电压表测量电源电压，电流表A测量干路电流，电流表A1测量通过R1的电流，因为电源电压不变，滑动变阻器的滑片向右移动时，滑动变阻器的阻值变大，通过滑动变阻器的电流变小，通过定制电阻的电流不变，故干路的电流，即电流表A的示数变小。
[2]电压表V示数与电流表A1示数的比值为等于R1阻值，电压表示数不变，电流表A1示数不变，故电压表V示数与电流表A1示数的比值将不变。

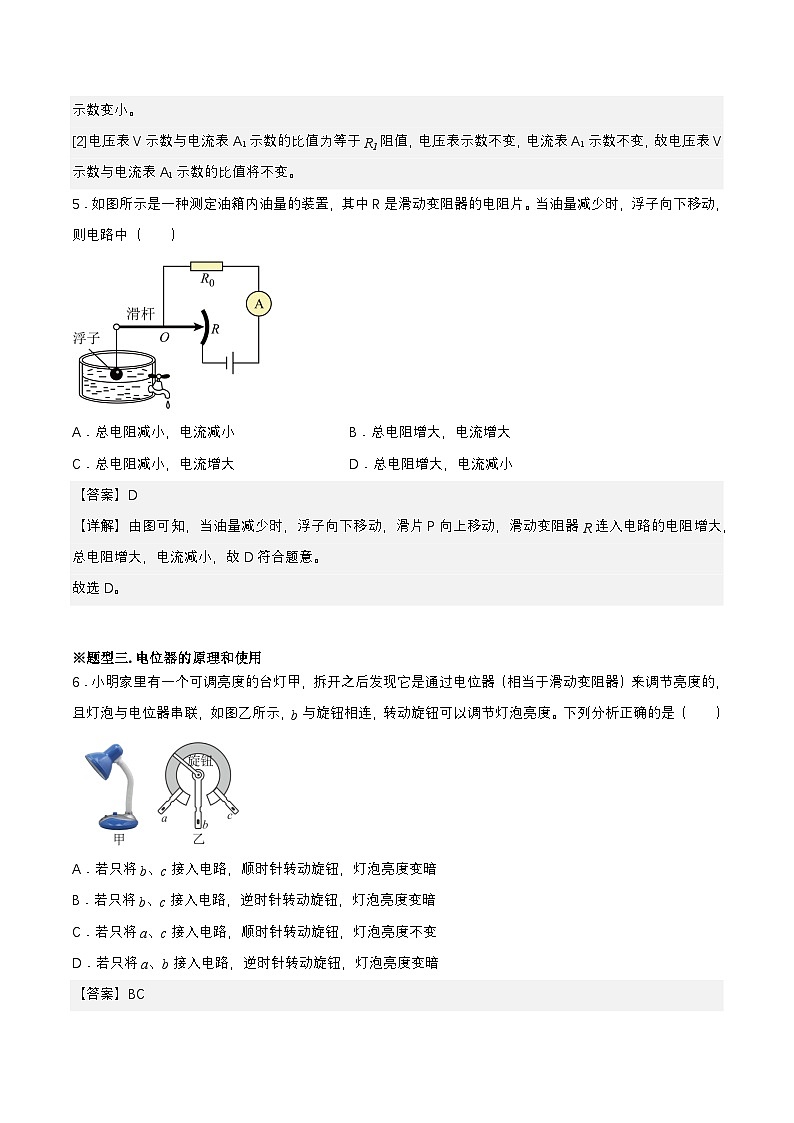

5．如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。当油量减少时，浮子向下移动，则电路中（ ）

A．总电阻减小，电流减小B．总电阻增大，电流增大
C．总电阻减小，电流增大D．总电阻增大，电流减小
【答案】D
【详解】由图可知，当油量减少时，浮子向下移动，滑片P向上移动，滑动变阻器R连入电路的电阻增大，总电阻增大，电流减小，故D符合题意。
故选D。
※题型三.电位器的原理和使用
6．小明家里有一个可调亮度的台灯甲，拆开之后发现它是通过电位器（相当于滑动变阻器）来调节亮度的，且灯泡与电位器串联，如图乙所示，b与旋钮相连，转动旋钮可以调节灯泡亮度。下列分析正确的是（ ）
A．若只将b、c接入电路，顺时针转动旋钮，灯泡亮度变暗
B．若只将b、c接入电路，逆时针转动旋钮，灯泡亮度变暗
C．若只将a、c接入电路，顺时针转动旋钮，灯泡亮度不变
D．若只将a、b接入电路，逆时针转动旋钮，灯泡亮度变暗
【答案】BC
【详解】AB．若只将b、c接入电路，逆时针转动旋钮，变阻器接入电路的电阻增大，电路中的电流变小，灯泡亮度会变暗；顺时针转动旋钮，灯泡亮度变亮，故A错误，B正确；
C．若只将a、c接入电路，电阻丝全部接入电路，旋钮顺时针转动时，变阻器接入电路的电阻不变，灯泡亮度不变，故C正确；
D．若只将a、b接入电路，逆时针转动旋钮，变阻器接入电路的电阻减小，电路中的电流变大，灯泡亮度会变亮，故D错误。
故选BC。

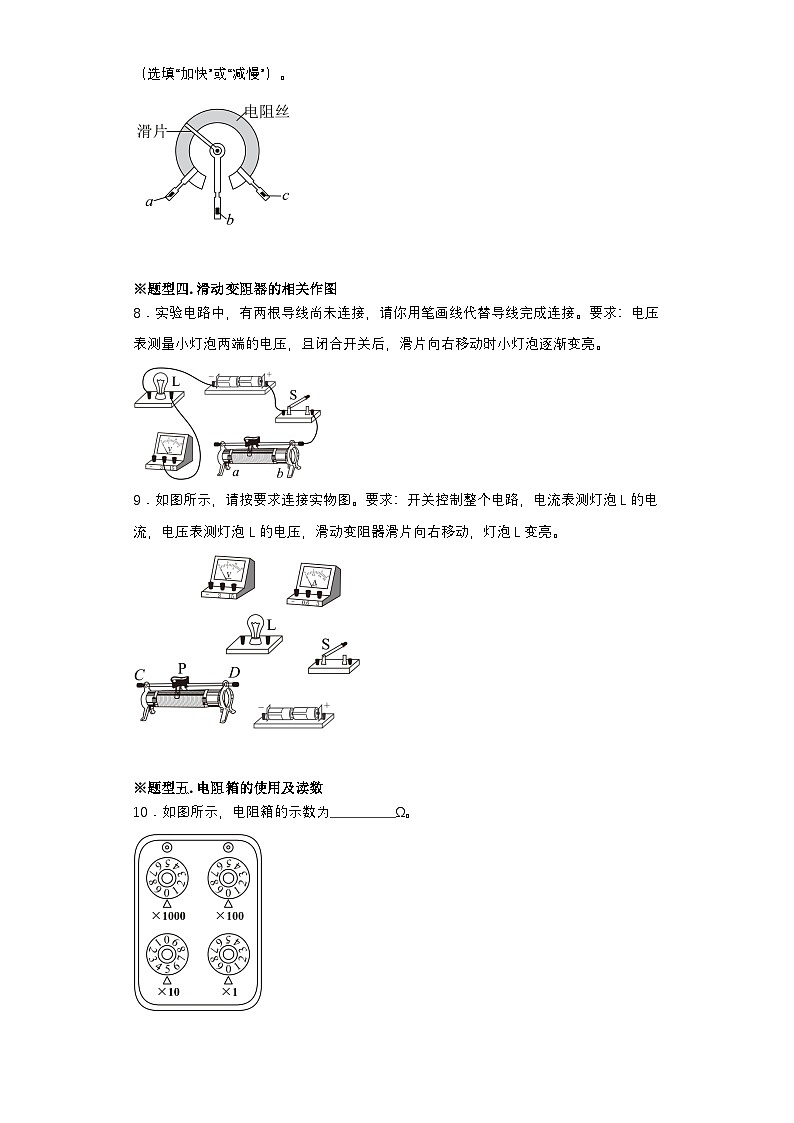

7．如图所示是一款调节电风扇风速的电位器，其中a、c两接线柱分别与弧形电阻丝的两端相连，b接线柱与旋钮滑片相连。该电位器应该与电风扇中的电动机___________（选填“串联”或“并联”）；当a、b两接线柱接入电路时，顺时针转动旋钮时，风扇风速___________（选填“加快”或“减慢”）。

【答案】 串联 减慢
【详解】[1]电位器能改变通过电风扇的电流大小，来改变风扇的转速，所以电位器应该与电风扇中的电动机串联。
[2]当a、b两接线柱接入电路时，顺时针转动旋钮时，接入电路的阻值变大，电流变小，故风扇的风速减慢。
※题型四.滑动变阻器的相关作图
8．实验电路中，有两根导线尚未连接，请你用笔画线代替导线完成连接。要求：电压表测量小灯泡两端的电压，且闭合开关后，滑片向右移动时小灯泡逐渐变亮。

【答案】
【详解】电压表测小灯泡两端电压，电压表应与灯泡并联；电源由两节干电池组成，电源电压为3V，所以电压表选用小量程；滑动变阻器的滑片向右滑动时灯泡变亮，这说明通过灯泡的电流变大，根据欧姆定律可知，电路的总电阻变小，滑动变阻器接入电路的电阻变小，所以滑动变阻器应接右下接线柱，如图所示：

9．如图所示，请按要求连接实物图。要求：开关控制整个电路，电流表测灯泡L的电流，电压表测灯泡L的电压，滑动变阻器滑片向右移动，灯泡L变亮。

【答案】 。
【详解】开关控制整个电路，开关接在干路中；电流表测灯泡L的电流，电流表可选用小量程与灯泡串联；电压表测灯泡L的电压，电源电压为3V，故电压表选用小量程与灯泡并联；滑动变阻器滑片向右移动，灯泡L变亮，即电流变大电阻变小，故滑动变阻器右下接线柱连入电路中与灯泡串联，如下所示：
。
※题型五.电阻箱的使用及读数
10．如图所示，电阻箱的示数为___________Ω。

【答案】50
【详解】由图可知，该电阻箱的示数为
R=0×1000Ω+0×100Ω+5×10Ω+0×1Ω=50Ω
【巩固提高练习】
11．如图所示，电源电压保持不变，闭合开关S，滑动变阻器R2的滑片向右移动时，下列判断正确的是（ ）

A．电压表V的示数变大
B．电流表A1的示数不变
C．电流表A2的示数变大
D．R2的阻值变小
【答案】B
【详解】由电路图可知，定值电阻R1与滑动变阻器R2并联，电流表A1测通过R1的电流，电流表A2测干路的电流，电压表测电源的电压；
A．由于电源电压不变，滑片移动时，电压表示数不变，故A错误；
B．并联电路中各支路互不影响，移动滑片时，通过定值电阻的电流不变，所以电流表A1的示数不变，故B正确；
CD．闭合开关S，滑动变阻器R2的滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小，根据并联电路的电流规律可知，干路中的电流减小，所以电流表A2的示数变小，故CD错误。
故选B。
12．如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。闭合开关S，滑动变阻器滑片P从中点向右移动过程中，下列说法正确的是（ ）

A．电流表A的示数变小，电流表A1的示数不变，电压表V的示数变大
B．电流表A的示数变小，电流表A1的示数变小，电压表V的示数不变
C．电压表V的示数与电流表A示数的比值变小
D．电压表V的示数与电流表A1示数的乘积不变
【答案】D
【详解】由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流，电压表测电源的电压；由于电源电压不变，则滑片移动时，电压表示数不变；根据并联电路中各支路独立工作、互不影响可知，滑片移动时通过R1的电流不变，即电流表A1示数不变；当滑动变阻器的滑片P向右移动的过程中，接入电路中的电阻变大，由可知，该支路的电流变小，则干路中的电流变小，即电流表A示数变小。
A．电压表测电源电压，电源电压不变，电压表示数不变，故A错误；
B．电流表A1的示数不变，故B错误；
C．电压表V示数不变，电流表A示数变小，电压表V的示数与电流表A示数的比值变大，故C错误；
D．电压表V的示数与电流表A1的示数都不变，电压表V的示数与电流表A1示数的乘积不变，故D正确。
故选D。
13．如图所示的实验电路，闭合开关后，无论怎样移动滑动变阻器的滑片小灯泡都不发光，小明同学利用一个完好的电流表进行电路故障检测，已知电路中只有一处故障，检测结果如表所示，则电路中的故障是（导线各处连接完好）（ ）

A．开关短路B．小灯泡断路
C．滑动变阻器断路D．小灯泡短路
【答案】B
【详解】当开关S闭合时，小灯泡L不亮，说明电路可能出现了断路现象或灯泡短路；ab间电流表无示数，说明a到电源负极、b到电源正极之间某处是断路；cd间电流表无示数，说明d到电源负极、c到电源正极之间某处是断路；bc间电流表有示数，说明b、c与电源之间是接通的，所以故障是灯泡断路。故B符合题意，ACD不符合题意。
故选B。
14．在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片Р向右移动时，下列判断正确的是（ ）
A．电压表V的示数变大
B．电流表A1的示数变小
C．电流表A2的示数不变
D．电压表V的示数与电流表A2的示数的比值变大
【答案】BD
【详解】闭合开关S，滑动变阻器与灯并联，电流表A1测通过变阻器的电流，A2测干路电流，电压表测滑动变阻器两端电压，也是灯泡两端或电源电压，当滑动变阻器的滑片Р向右移动时，滑动变阻器接入电路的电阻变大，而电压表V示数
U=U= U灯
保持不变，根据U欧姆定律知，通过A1的电流变小，由于通过灯泡的电流不变，故干路电流A2的示数IA2=IA1+I灯也变小，所以电压表V的示数与电流表A2的示数的比值变大，故AC错误，BD正确。
故选BD。
15．如图甲为某可调亮度台灯，图乙为用于调光的电位器结构图。a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度。下列分析错误的是（ ）

A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将ac接入电路，顺时针转动旋钮时灯泡变亮
D．若只将bc接入电路，顺时针转动旋钮时灯泡变亮
【答案】AC
【详解】A．电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误，符合题意；
B．转动旋钮滑片，改变接入电路中的电阻丝的长度，从而改变了接入电路中的电阻，根据欧姆定律可知，改变了电路中的电流，从而改变了灯泡的亮，故B正确，不符合题意；
C．若只将ac接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误，符合题意；
D．若只将bc接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故D正确，不符合题意。
故选AC。
16．如图，滑动变阻器的滑片P向右移动时，能减小接入电路中的电阻值的是（ ）
A．B．
C．D．
【答案】CD
【详解】A．由图可知，滑动变阻器接线柱一上一下连接，接法正确，且电阻丝接入的是左下部分，滑片P向右移动时，接入的电阻丝长度变长，电阻变大，故A不符合题意；
B．由图可知，滑动变阻器接的是下方的两个接线柱，接法错误，此时将整个电阻丝长度接入电路，滑片P向右移动时，不能改变接入电路的电阻大小，故B不符合题意；
CD．由图可知，滑动变阻器接线柱一上一下连接，接法正确，且电阻丝接入的是右下部分，滑片P向右移动时，接入的电阻丝长度变短，电阻变小，故CD符合题意。
故选CD。
17．如图是人体身高测量仪的电路简化图，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。当开关闭合，被测身高增加时，电流表的示数____________，电压表的示数____________，定值电阻R0消耗的功率____________（均选填“变大”“变小”或“不变”）。
【答案】 变大 变小 变大
【详解】[1][2][3]由电路图可知，定值电阻与滑动变阻器串联接入电路，电压表测滑动变阻器两端电压，电流表测电路中的电流。当被测身高增加时，滑动变阻器电阻棒接入电路的长度变短，滑动变阻器接入电路的阻值变小，电路中的总电阻变小，由欧姆定律可知电路中的电流变大，即电流表的示数变大；由U=IR可知，定值电阻R0两端的电压变大，根据串联电路中总电压等于各分电压之和可知，滑动变阻器两端的电压变小，即电压表的示数变小；通过定值电阻R0的电流变大，定值电阻R0阻值不变，根据P=I2R可知，定值电阻R0消耗的功率变大。
18．按连接实物图，画出相应的电路图。
【答案】
【详解】由图可知，电流从正极出发经开关、灯泡、电流表、滑动变阻器回负极，电压表测量灯泡两端电压，电路图如图所示：
19．小斐连接了如图所示的电路。
（1）闭合开关后，无论怎么移动滑动变阻器的滑片，灯都不亮，电流表示数为零，已知只可能是灯或滑动变阻器出故障，该电路出现的故障可能是灯泡______或者滑动变阻器______（两空均选填“短路”或“断路”）。为进一步确定故障，她将一个电压表正确并联在灯泡两端，判断如下：______；
（2）排除故障后她在滑动变阻器两端并联一个电压表，电路图如图所示，在图中连接对应的实物图（要求滑片向左滑时，滑动变阻器接入电路的电阻值变大）______；
（3）闭合开关后，电流表电压表示数如图所示，此时电流表示数为______A，电压表示数为______V。
【答案】 断路 断路 若电压表无示数，则滑动变阻器断路；若电压表有示数且近似等于电源电压，则是灯泡断路 0.04 2.5
【详解】（1）[1][2]闭合开关后，无论怎么移动滑动变阻器的滑片，灯都不亮，电流表示数为零，说明电路某处断路，又因为只可能是灯或滑动变阻器出故障，所以可能是灯泡断路或者是滑动变阻器断路。
[3]将一个电压表正确并联在灯泡两端，若灯泡断路，则电压表示数较大，近似等于电源电压；若滑动变阻器断路，则电压表与电源负极断开，电压表无示数。
（2）[4]由图可知，滑动变阻器与灯泡及电流表串联，电压表与滑动变阻器并联，要使滑片向左滑时，滑动变阻器接入电路的电阻值变大，滑动变阻器右下接线柱接入电路，如图所示：
（3）[5][6]由图可知，电流表量程为0～0.6A，分度值为0.02A，示数为0.04A；电压表量程为0～3V，分度值为0.1V，示数为2.5V。
测试点
ab
bc
cd
电流表示数
无示数
有示数
无示数
