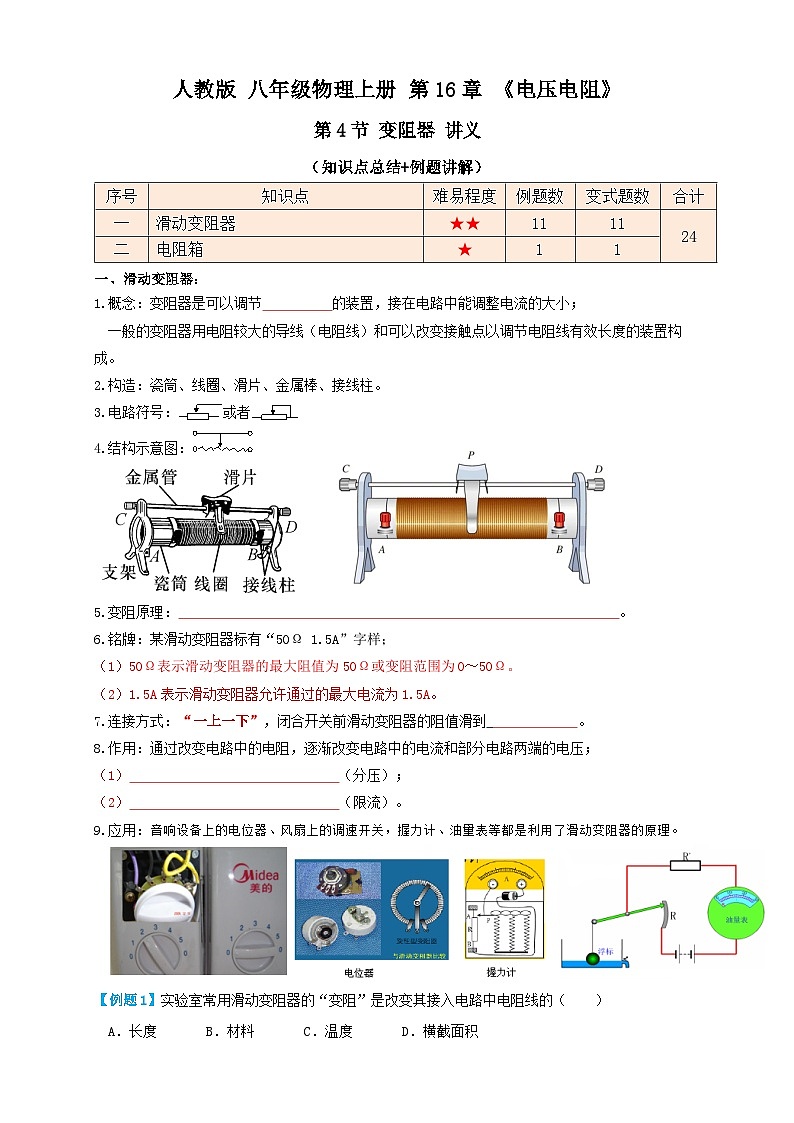

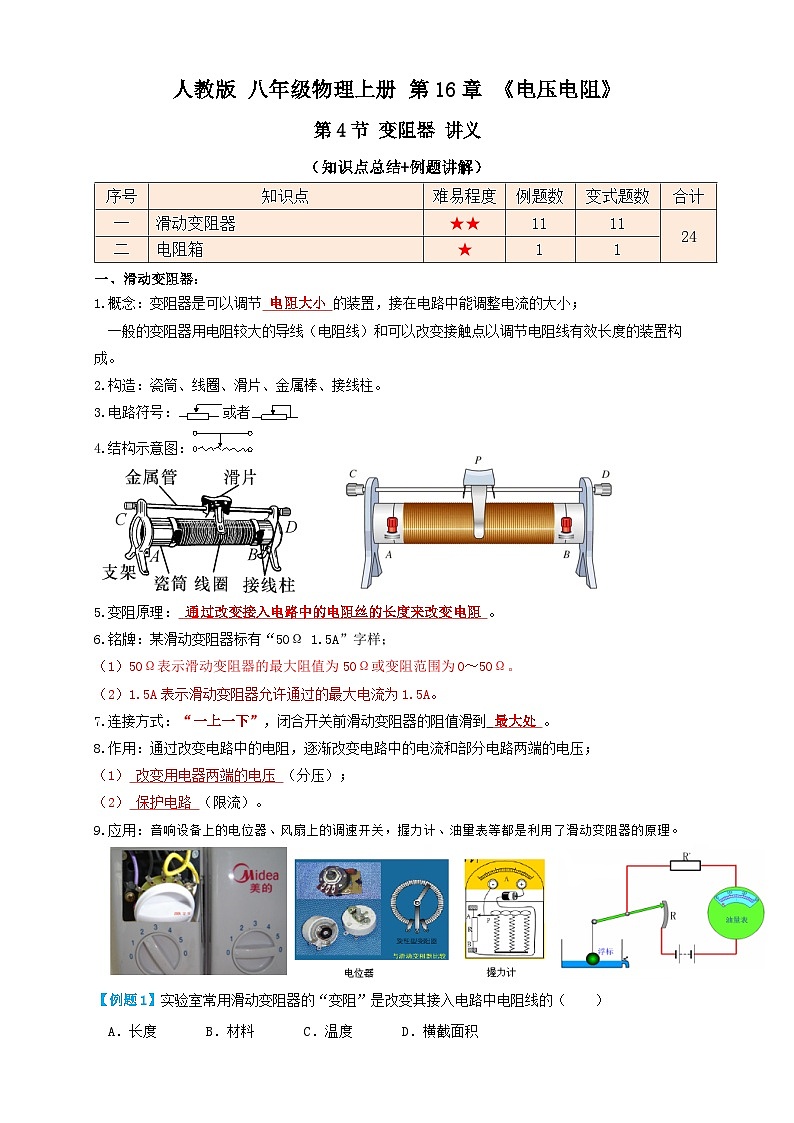

一、滑动变阻器：
1.概念：变阻器是可以调节 的装置，接在电路中能调整电流的大小；
一般的变阻器用电阻较大的导线（电阻线）和可以改变接触点以调节电阻线有效长度的装置构成。
2.构造：瓷筒、线圈、滑片、金属棒、接线柱。
3.电路符号：或者
4.结构示意图：
5.变阻原理： 。
6.铭牌：某滑动变阻器标有“50Ω 1.5A”字样；
（1）50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。
（2）1.5A表示滑动变阻器允许通过的最大电流为1.5A。
7.连接方式：“一上一下”，闭合开关前滑动变阻器的阻值滑到 。
8.作用：通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；
（1） （分压）；
（2） （限流）。
9.应用：音响设备上的电位器、风扇上的调速开关，握力计、油量表等都是利用了滑动变阻器的原理。

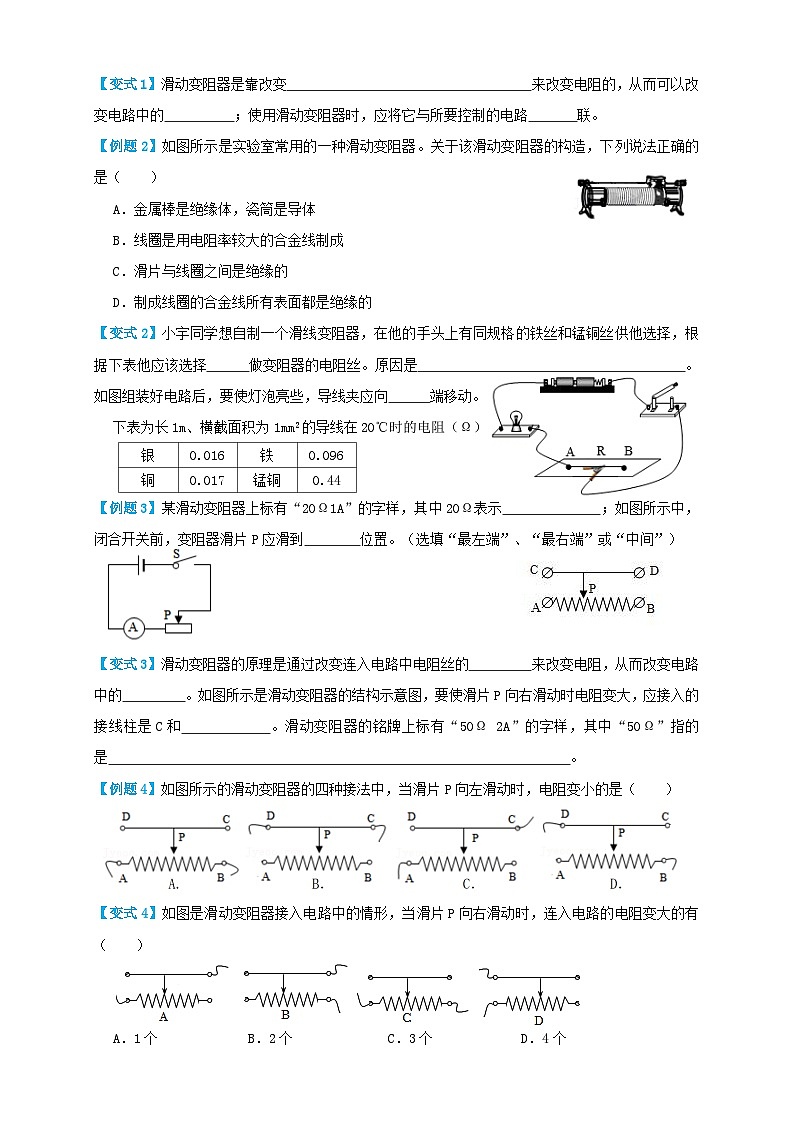

【例题1】实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的（ ）
A．长度 B．材料 C．温度 D．横截面积

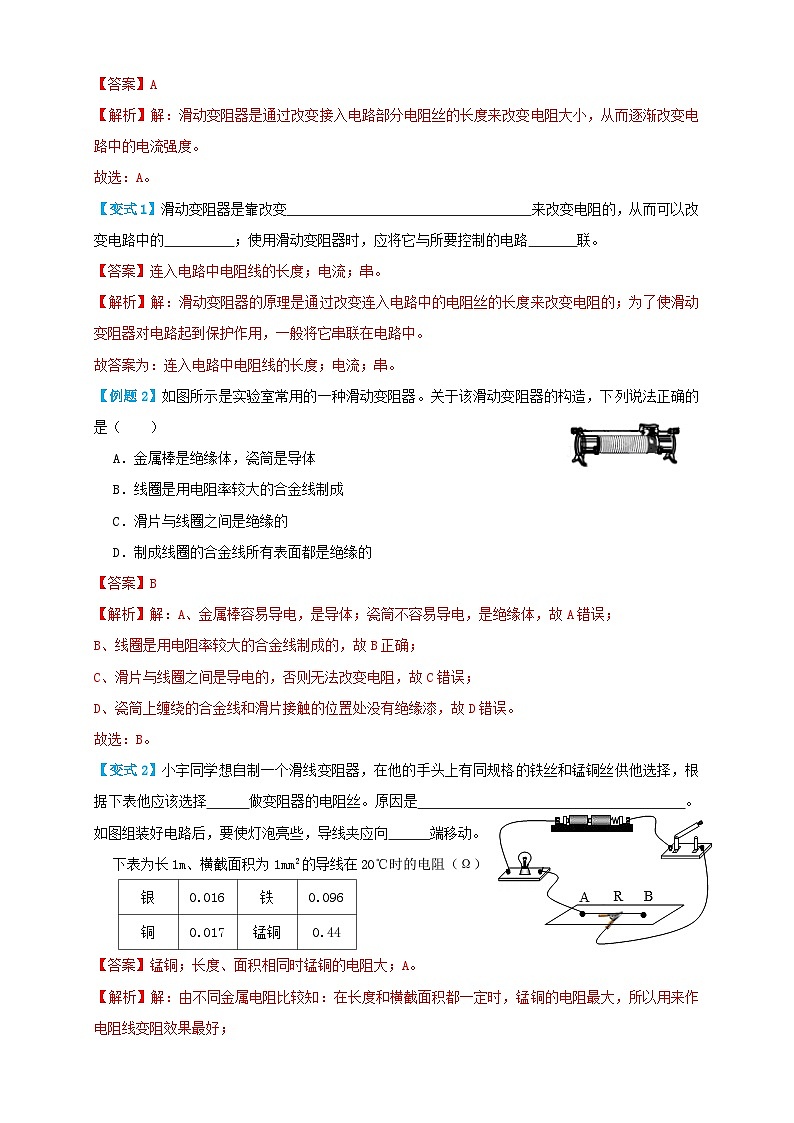

【变式1】滑动变阻器是靠改变 来改变电阻的，从而可以改变电路中的 ；使用滑动变阻器时，应将它与所要控制的电路 联。
【例题2】如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造，下列说法正确的是（ ）
A．金属棒是绝缘体，瓷筒是导体
B．线圈是用电阻率较大的合金线制成
C．滑片与线圈之间是绝缘的
D．制成线圈的合金线所有表面都是绝缘的
【变式2】小宇同学想自制一个滑线变阻器，在他的手头上有同规格的铁丝和锰铜丝供他选择，根据下表他应该选择 做变阻器的电阻丝。原因是 。如图组装好电路后，要使灯泡亮些，导线夹应向 端移动。
下表为长1m、横截面积为1mm2的导线在20℃时的电阻（Ω）

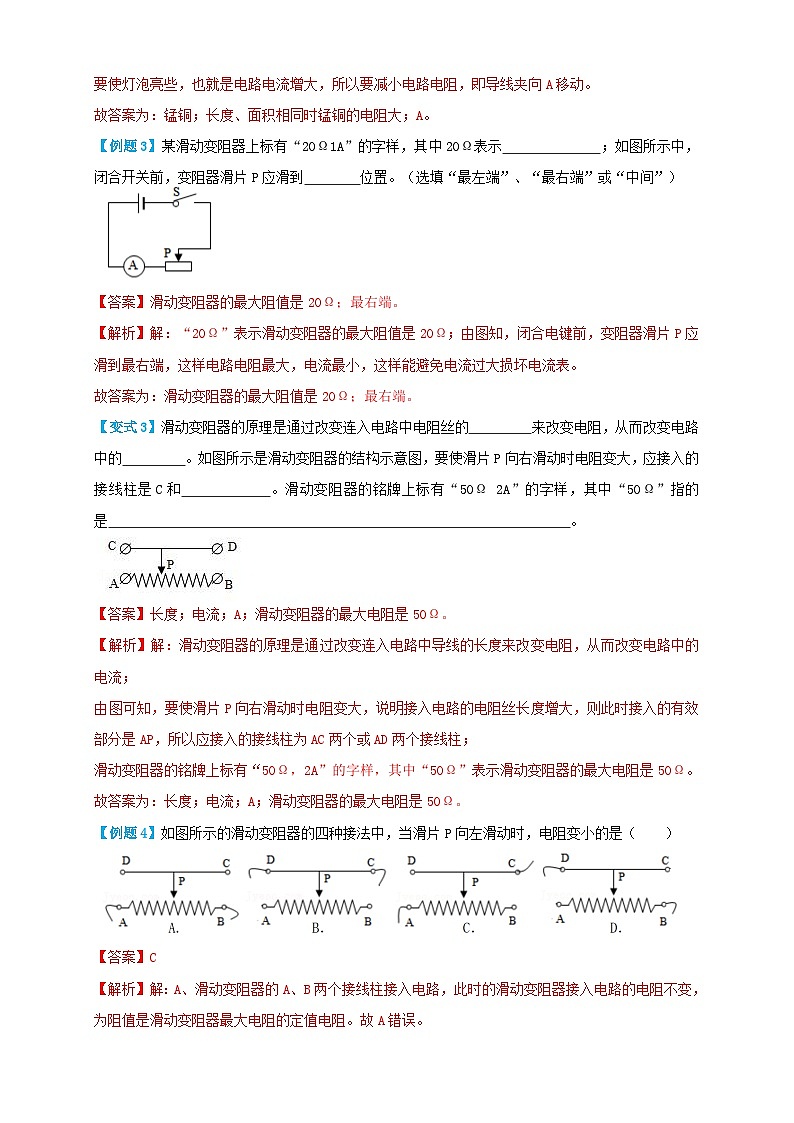

【例题3】某滑动变阻器上标有“20Ω1A”的字样，其中20Ω表示 ；如图所示中，闭合开关前，变阻器滑片P应滑到 位置。（选填“最左端”、“最右端”或“中间”）
【变式3】滑动变阻器的原理是通过改变连入电路中电阻丝的 来改变电阻，从而改变电路中的 。如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时电阻变大，应接入的接线柱是C和 。滑动变阻器的铭牌上标有“50Ω 2A”的字样，其中“50Ω”指的是 。
【例题4】如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变小的是（ ）
【变式4】如图是滑动变阻器接入电路中的情形，当滑片P向右滑动时，连入电路的电阻变大的有（ ）
A．1个B．2个C．3个D．4个

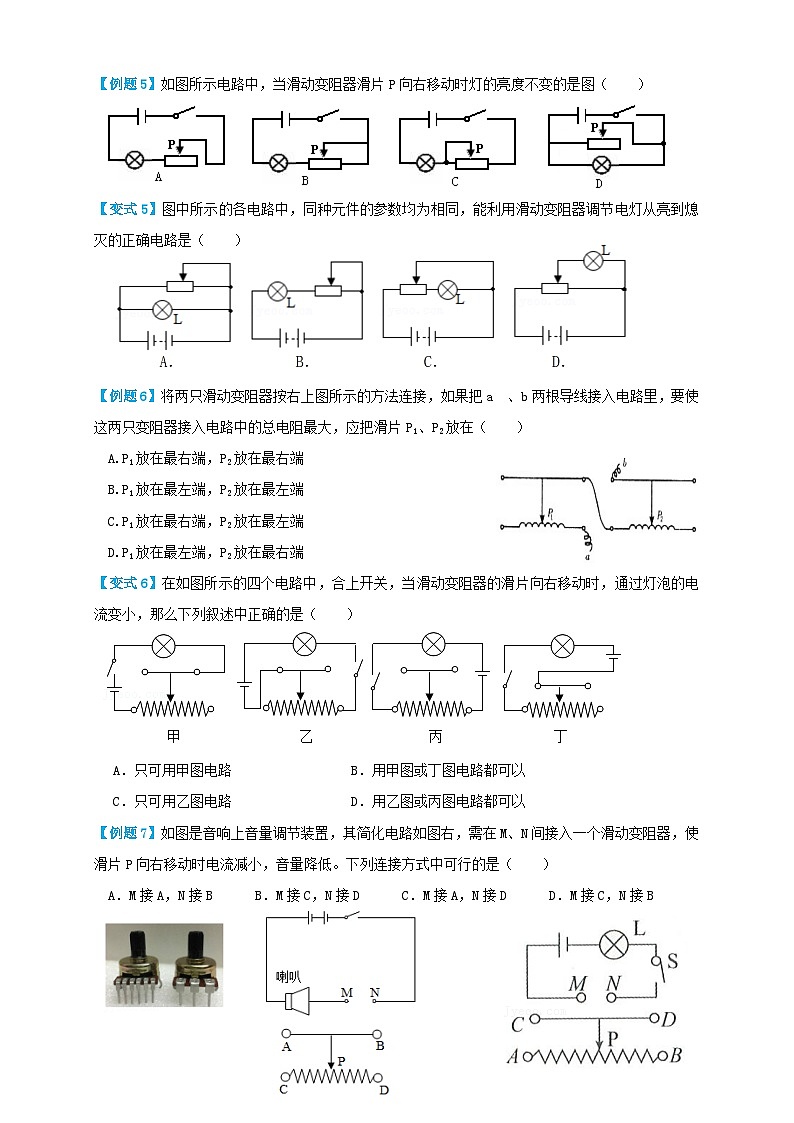

【例题5】如图所示电路中，当滑动变阻器滑片P向右移动时灯的亮度不变的是图（ ）
【变式5】图中所示的各电路中，同种元件的参数均为相同，能利用滑动变阻器调节电灯从亮到熄灭的正确电路是（ ）
【例题6】将两只滑动变阻器按右上图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）
A.P1放在最右端，P2放在最右端
B.P1放在最左端，P2放在最左端
C.P1放在最右端，P2放在最左端
D.P1放在最左端，P2放在最右端
【变式6】在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（ ）
A．只可用甲图电路 B．用甲图或丁图电路都可以
C．只可用乙图电路 D．用乙图或丙图电路都可以
【例题7】如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是（ ）
A．M接A，N接B B．M接C，N接D C．M接A，N接D D．M接C，N接B
【变式7】某同学安装了一个可以调节亮度的电灯L，如图所示，开关闭合后，当滑动变阻器的滑从A向B移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是（ ）
A．M接D，N接B B．M接C，N接A C．M接C，N接D D．M接C，N接B
【例题8】如图所示的实物图，对滑动变阻器的相关说法，你认为错误的是（ ）
A．滑片P向左滑动，小灯泡将变暗，电流表示数减小
B．铭牌“10Ω 2A”表示滑动变阻器的调节范围是0～10Ω
C．闭合开关前滑片P应滑到最右端，是为了保护电路
D．滑动变阻器要“一上一下”接线才能发挥变阻的作用
【变式8】滑动变阻器是通过改变连入电路中电阻丝的 来改变电阻的。在如图所示的电路中，闭合开关后，滑动变阻器的滑片P向右移动时，灯泡亮度 （选填“变亮”、“变暗”或“不变”）。若把D改接到B，滑片P向左移动，灯泡的亮度将 （选填“变亮”、“变暗”或“不变”）。
【例题9】图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（ ）
A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将a、b接入电路，逆时针转动旋钮时灯泡变暗
【变式9】如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属杆是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属杆上移时，油箱内油面 ，电路中的电流 。
【例题10】如图所示的是插入式电阻箱的结构示意图，图中AB两个接线柱之间的电阻值是 Ω，AB两个接线柱之间能提供的最大电阻值是 Ω。
【变式10】如图是拔塞式电阻箱的阻值是 。
【例题11】如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。
【变式11】如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
二、电阻箱（旋盘式电阻箱）：
1.结构：两个接线柱、旋盘。
2.变阻原理：转动旋盘，可以得到 之间的任意阻值。
3.读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。
4.滑动变阻器和电阻箱的区别：
（1）滑动变阻器能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值；
（2）变阻箱能表示出连入电路的阻值，但不能够逐渐改变连入电路的电阻。
【例题12】如图所示的电阻箱的示数为（ ）
A．2108Ω
B．8102Ω
C．2018Ω
D．8120Ω
【变式12】如图所示是旋钮式电阻箱的外形和内部结构，它由九个1000Ω、九个100Ω、九个10Ω和九个1Ω的电阻组成，箱面上的四个旋钮对应的倍率分别是×1000、×100、×10、×1，使用时将两个接线柱接在电路中，只要调节这四个旋钮，便可以得到 范围内的任何整数电阻值。如图所示电阻箱接入的总电阻为 。
序号
知识点
难易程度
例题数
变式题数
合计
一
滑动变阻器
★★
11
11
24
二
电阻箱
★
1
1
银
0.016
铁
0.096
铜
0.017
锰铜
0.44
