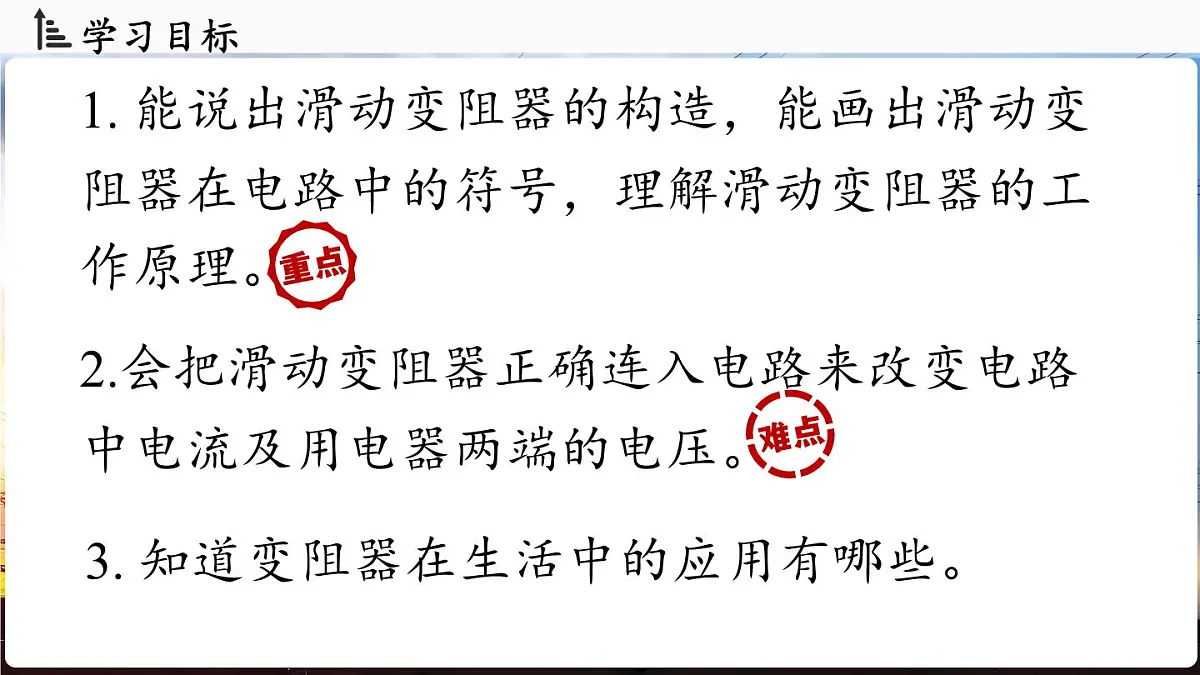

2.会把滑动变阻器正确连入电路来改变电路中电流及用电器两端的电压。
1. 能说出滑动变阻器的构造，能画出滑动变阻器在电路中的符号，理解滑动变阻器的工作原理。
3. 知道变阻器在生活中的应用有哪些。

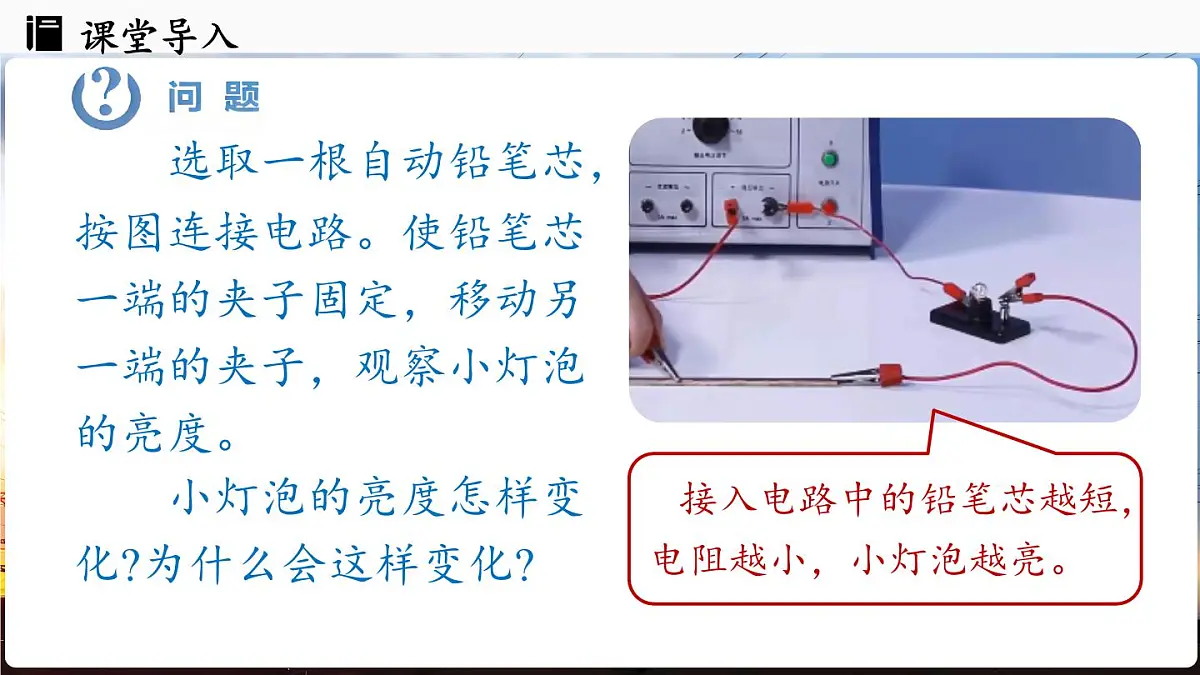

选取一根自动铅笔芯，按图连接电路。使铅笔芯一端的夹子固定，移动另一端的夹子，观察小灯泡的亮度。 小灯泡的亮度怎样变化?为什么会这样变化?
接入电路中的铅笔芯越短，电阻越小，小灯泡越亮。

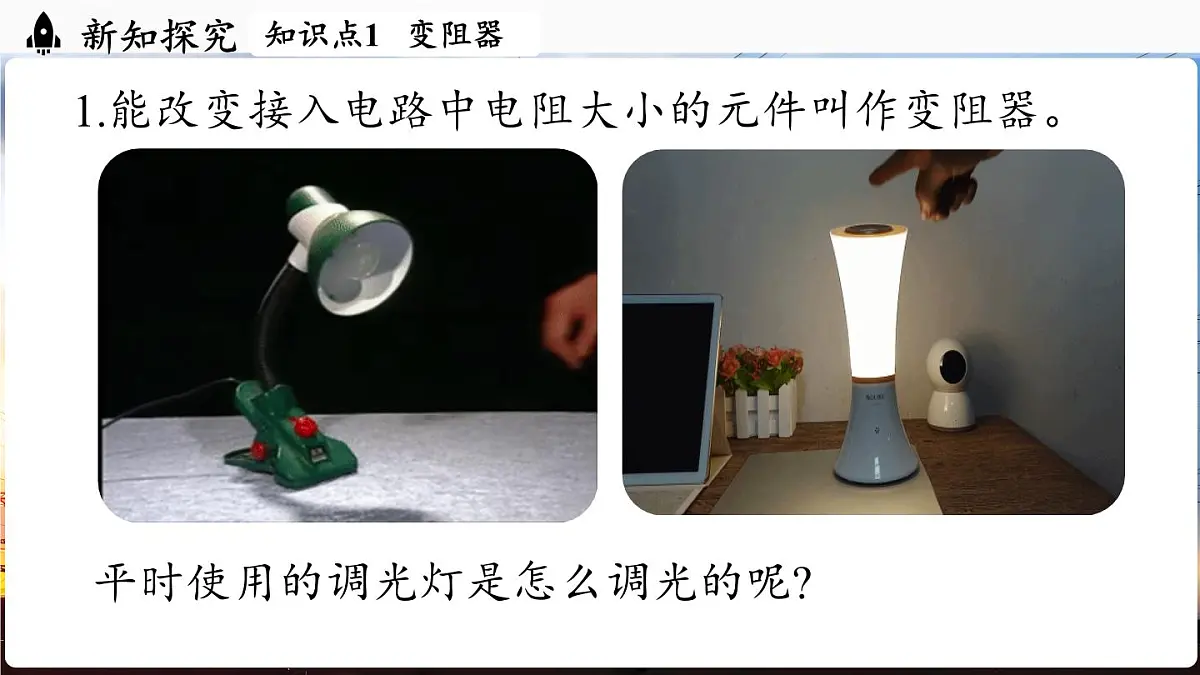

平时使用的调光灯是怎么调光的呢?
1.能改变接入电路中电阻大小的元件叫作变阻器。

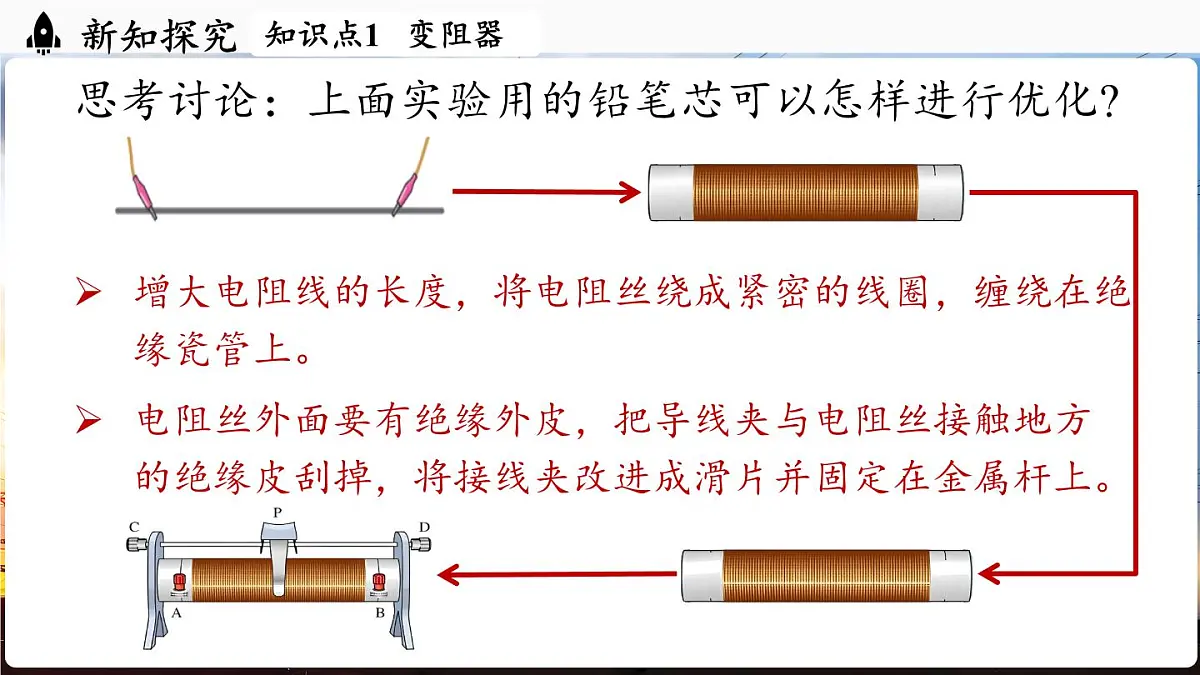

思考讨论：上面实验用的铅笔芯可以怎样进行优化?
增大电阻线的长度，将电阻丝绕成紧密的线圈，缠绕在绝缘瓷管上。
电阻丝外面要有绝缘外皮，把导线夹与电阻丝接触地方的绝缘皮刮掉，将接线夹改进成滑片并固定在金属杆上。

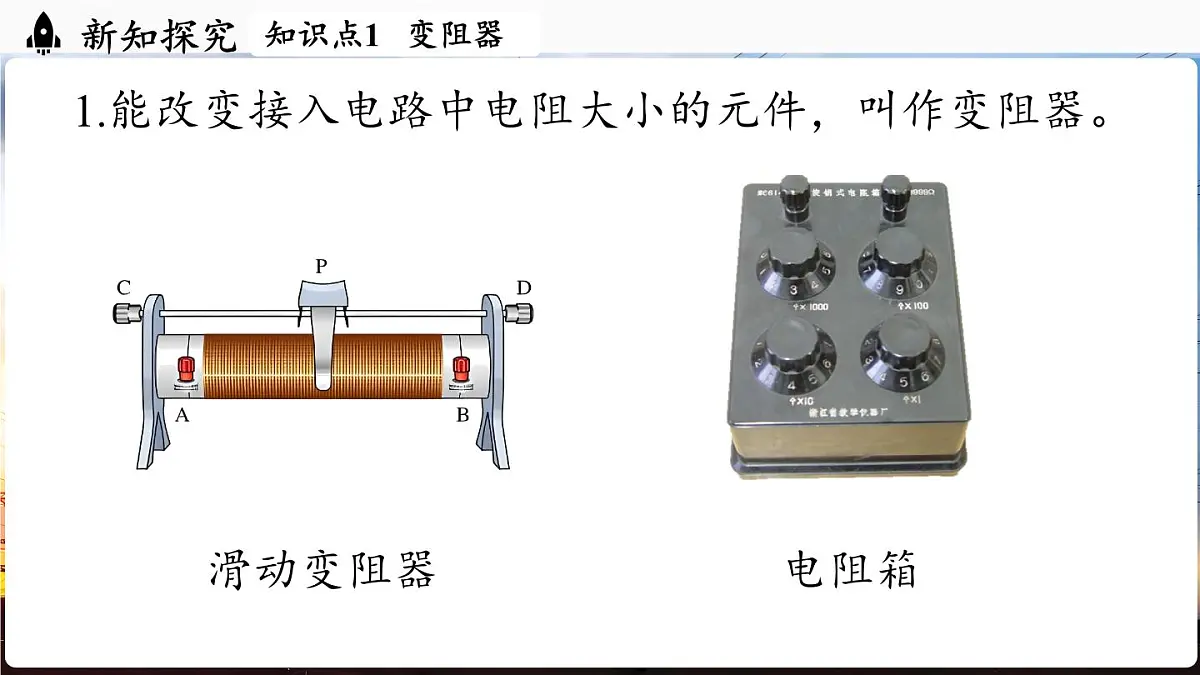

1.能改变接入电路中电阻大小的元件，叫作变阻器。

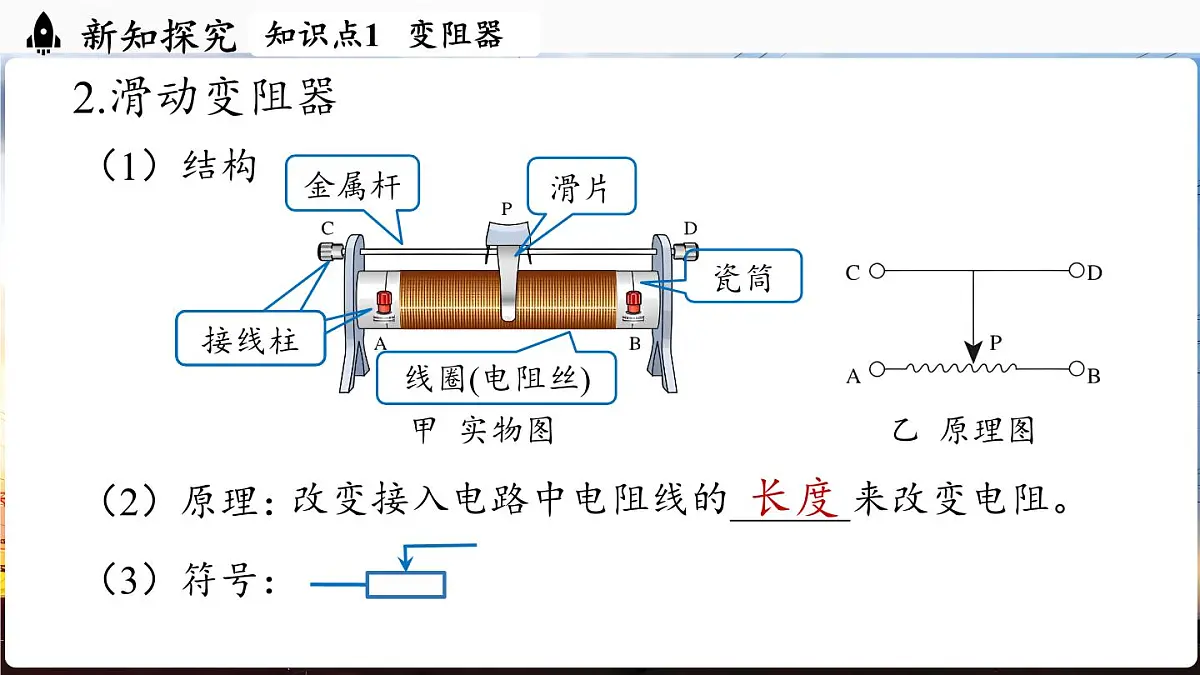

改变接入电路中电阻线的______来改变电阻。
为什么与滑片接触处的电阻丝的绝缘层被刮去?哪两个接线柱之间的电阻是不变的?哪两个接线柱之间的电阻很小?移动滑片时，哪两个接线柱之间的电阻随着改变?
知识点2 滑动变阻器的使用

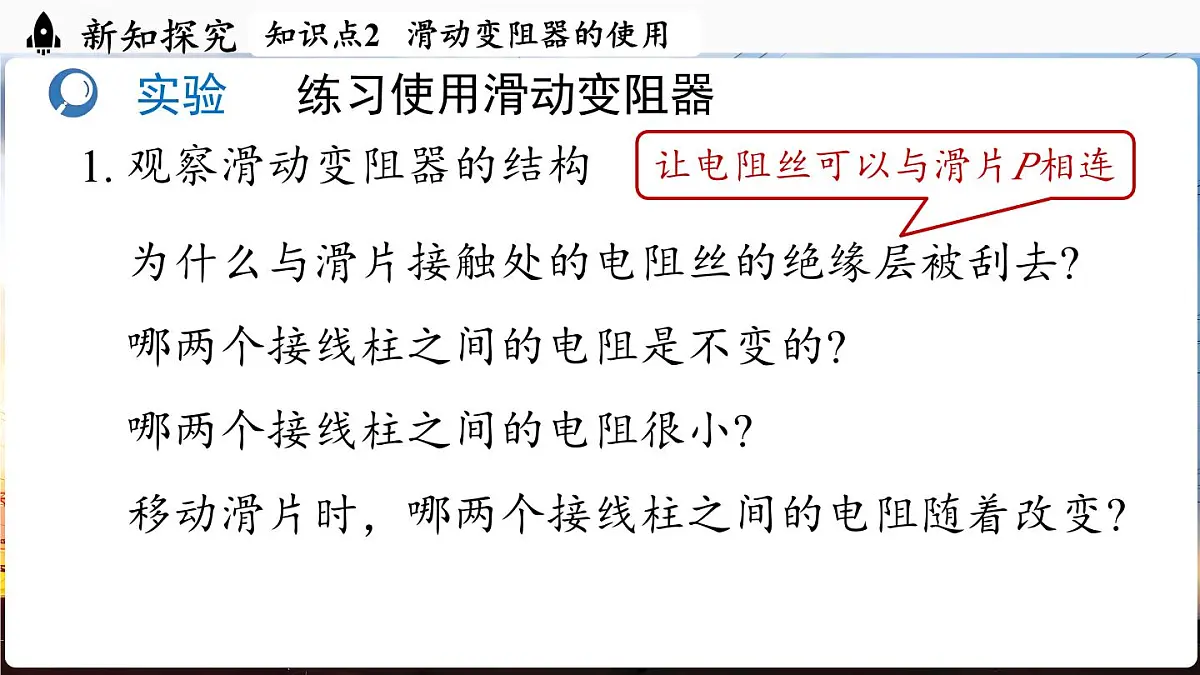

1. 观察滑动变阻器的结构
让电阻丝可以与滑片P相连
滑动变阻器的铭牌：50Ω 1.5A
允许通过的最大电流Im为1.5A
想一想：滑动变阻器共有ABCD四个接线柱，如果只选其中的两个接入电路M、N两点间，可能有几种连接方法？
哪两个接线柱之间的电阻是不变的?哪两个接线柱之间的电阻很小?移动滑片时，哪两个接线柱之间的电阻随着改变?
下边两个，阻值为定值电阻
“一上一下，各用一个”。例如：AC、AD或BC、BD。
要使滑动变阻器和用电器中的电流相同，滑动变阻器应该与用电器串联。按图连接电路，闭合开关，观察电路是否接通。
3. 用滑动变阻器改变小灯泡的亮度
接通电路前应将滑片放到什么位置？
应将滑片放到电阻值最大的位置。
若要使小灯泡由暗变亮，滑动变阻器的滑片应向______（选填“A”或“B”）端移动。
（1）滑动变阻器的使用方法：①首先观察变阻器的铭牌，明确变阻器的最大阻值和允许通过的最大电流。②连接时将“一上、一下”两个接线柱串联接入所要控制的电路，下面的接线柱决定了改变阻值的方向。③闭合电路前，应将滑动变阻器滑片调到阻值最大的位置上。
（2）滑动变阻器的作用：①改变电阻来改变电流；②保护电路。
（1）闭合开关，调节滑动变阻器的滑片，使定值电阻两端的电压成整数倍地变化，如2 V、4 V、6 V等。（2）换用不同的定值电阻，使电阻R成整数倍地变化，如5 Ω、10 Ω、15 Ω等。闭合开关，调节滑动变阻器的滑片，保持每次接入定值电阻两端的电压不变。
4. 用滑动变阻器控制定值电阻两端的电压。
（1）滑动变阻器能改变用电器两端的电压。（2）当定值电阻发生变化时，还能用滑动变阻器控制定值电阻两端的电压不变。方法是“换大调大，换小调小”。
例1.滑动变阻器的原理是通过改变连入电路中导线的______来改变电阻，从而改变电路中的电流。如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时，电阻变大，应接入的接线柱为_______两个或_______两个接线柱；若要使滑动变阻器相当于一个定值电阻，应接入______两个接线柱。
解析： 要使滑片P向右滑动时电阻变大，应将下接线柱A接入电路，接线柱C、D可选用一个（等效）；若要使滑动变阻器相当于一个定值电阻，应接入A、B两个接线柱。
练习1.请用笔画线表示导线，连接图中的实物，使滑动变阻器能够控制小灯泡的亮度。在你连接的电路中，要使小灯泡越来越亮，滑动变阻器的滑片应该向哪个方向移动？
解析： 如图所示是一种画法； 图中有效电阻是滑片右端的部分接入电路，所以要使小灯泡越来越亮，滑动变阻器的滑片应该向右移动。
知识点3 变阻器的应用
R接入的 电阻____
电流表的 示数____
例2.图为小明同学设计的公路收费站计重秤的原理图。该原理图中，R2为_______________。若车重表是由电流表改装而成，现将它串联在图中位置，则当车越重时，车重表的示数将_______（选填“越大”“不变”或“越小”）。
解析： ①由图可知，R1为定值电阻，具有保护电路的作用，R2为滑动变阻器； ②车越重时，变阻器接入电路的电阻越小，电路中电流越大，即车重表的示数越大；
能改变接入电路中电阻大小的元件。符号：
机械式电位器 数字电位器
连接：串联，“一上，一下”作用：改变电阻来改变电流 或电压；保护电路。
1. 下列家用电器中，不是使用变阻器的是( )A.台灯上调灯光亮暗程度的旋钮B.电脑的音箱上调节音量的旋钮C.随身听上调节音量的旋钮D.电视上调节频道的按钮
用于切换不同频率信号，不涉及电阻调节，而是通过调谐电路或电子开关实现
2.如图所示为一种电位器的结构图，可通过转动旋钮带动滑片移动从而调节阻值的大小。下列说法正确的是（　　）A.若想用它来调节灯泡的亮度，应该将其与灯泡并联B.它是通过改变接入电路中电阻丝的横截面积来改变电阻大小的C.若将BC两个接线柱接入电路，顺时针转动旋钮，接入电阻变小D.若将AC两个接线柱接入电路，顺时针转动旋钮，接入电阻变大
