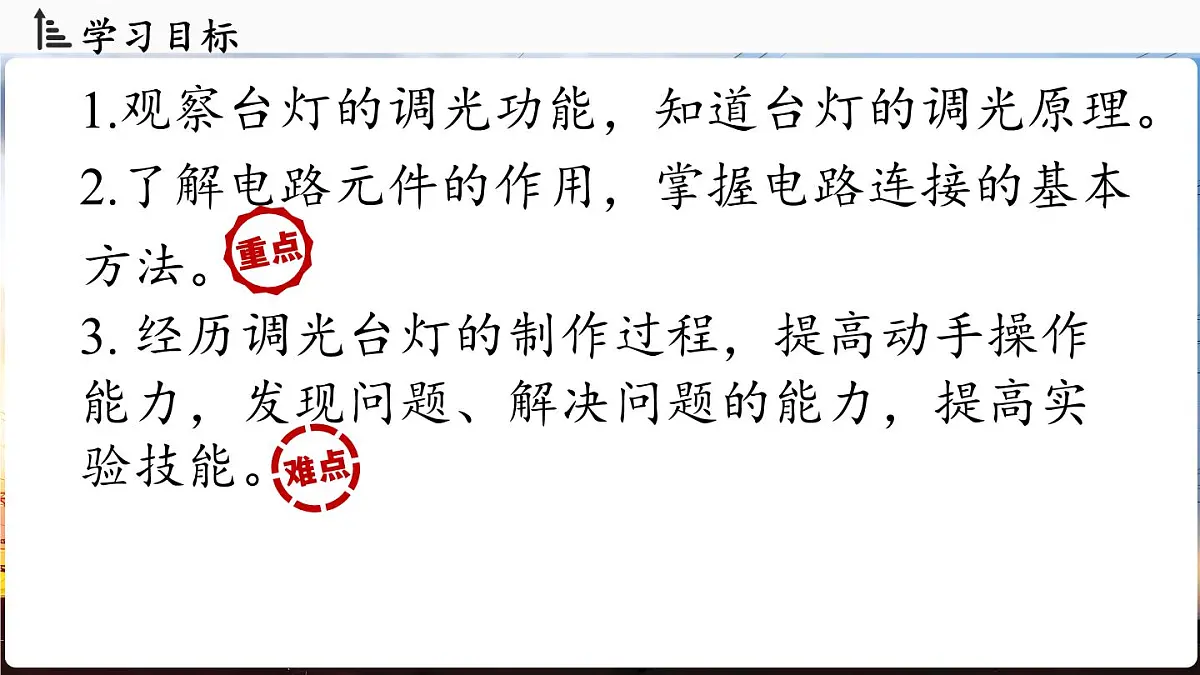

1.观察台灯的调光功能，知道台灯的调光原理。2.了解电路元件的作用，掌握电路连接的基本方法。
3. 经历调光台灯的制作过程，提高动手操作能力，发现问题、解决问题的能力，提高实验技能。

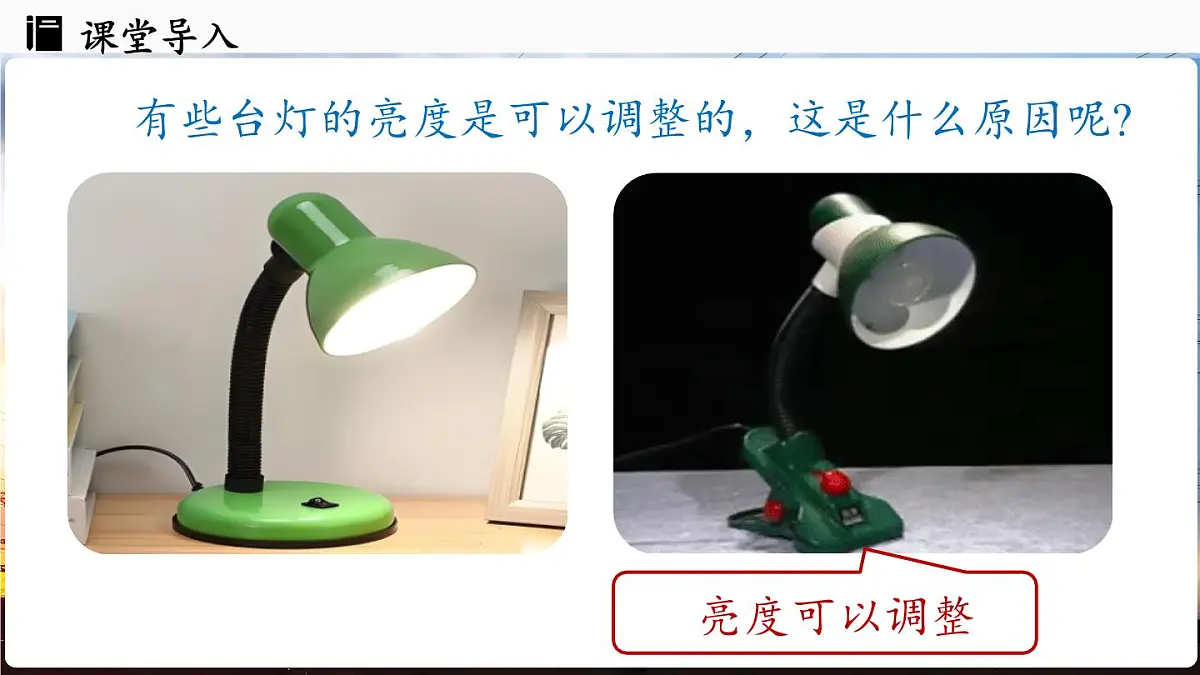

有些台灯的亮度是可以调整的，这是什么原因呢?

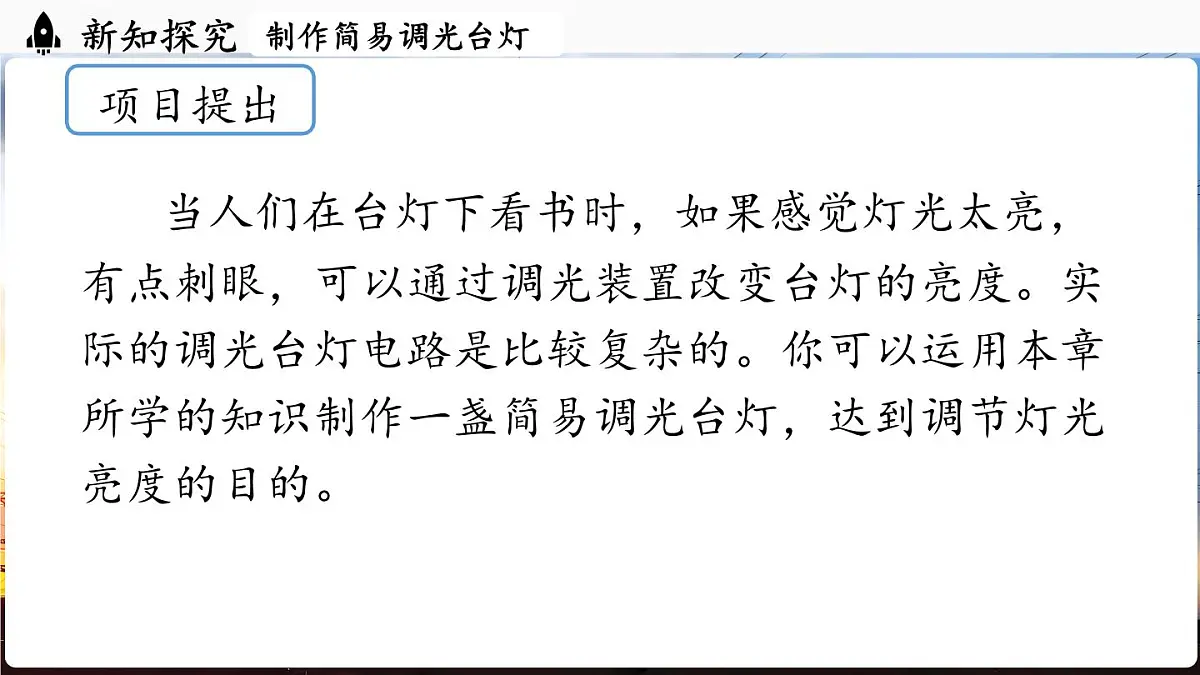

当人们在台灯下看书时，如果感觉灯光太亮，有点刺眼，可以通过调光装置改变台灯的亮度。实际的调光台灯电路是比较复杂的。你可以运用本章所学的知识制作一盏简易调光台灯，达到调节灯光亮度的目的。

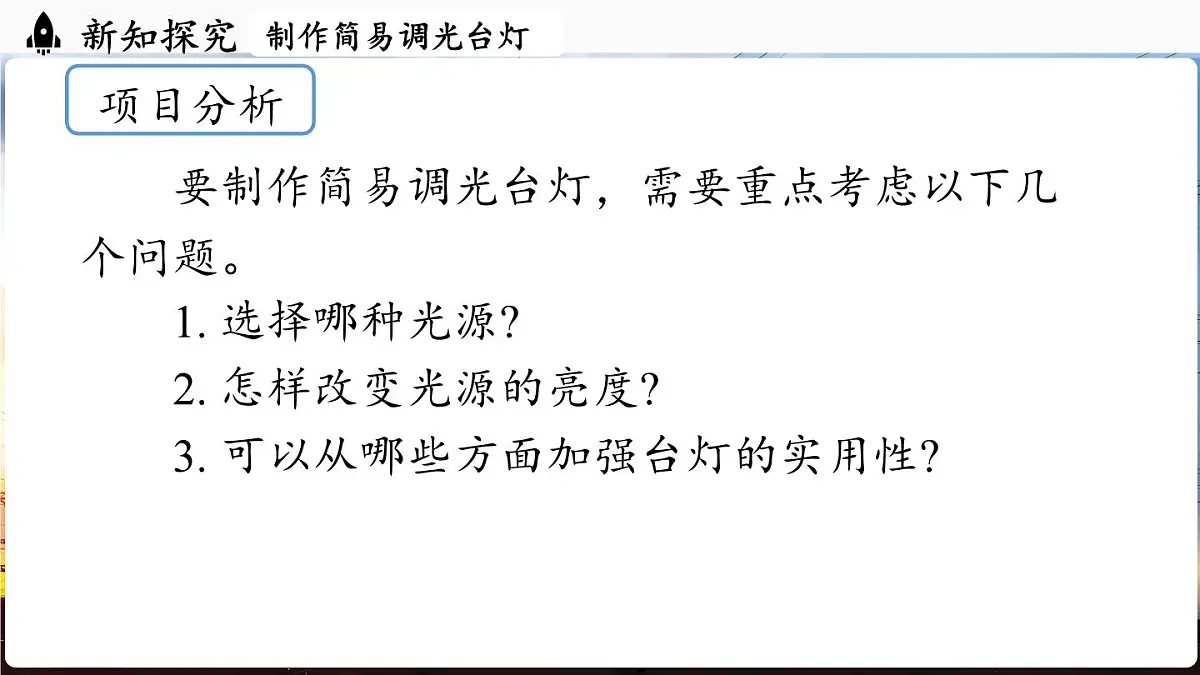

要制作简易调光台灯，需要重点考虑以下几个问题。 1. 选择哪种光源? 2. 怎样改变光源的亮度? 3. 可以从哪些方面加强台灯的实用性?

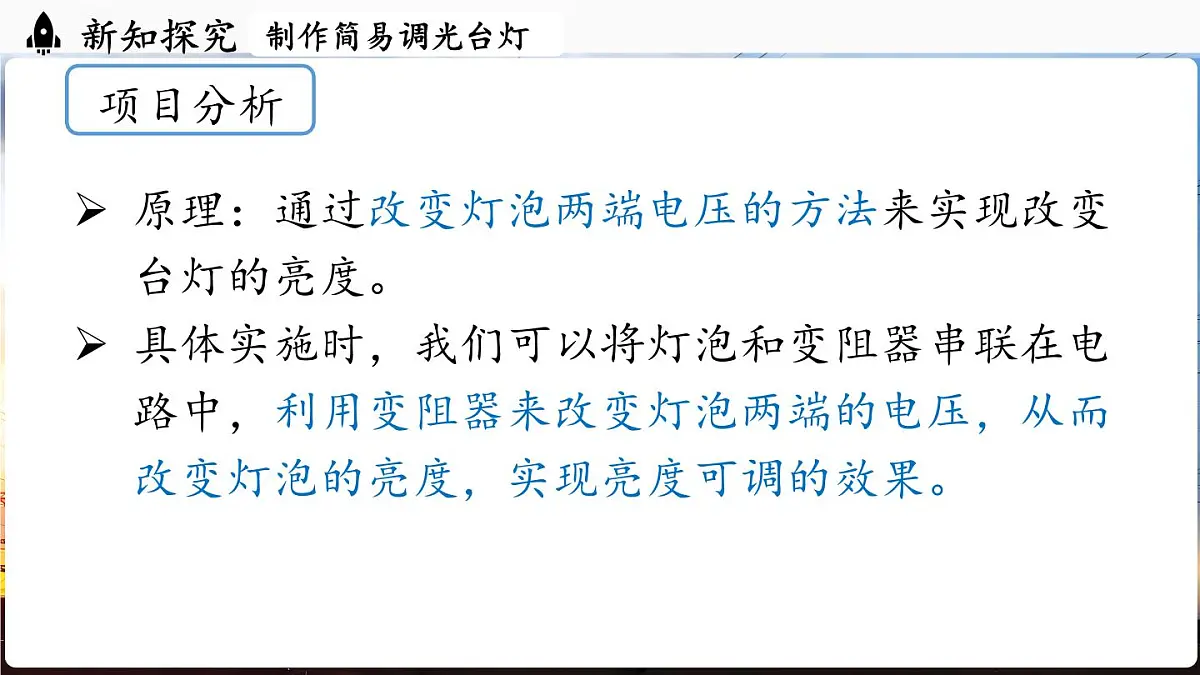

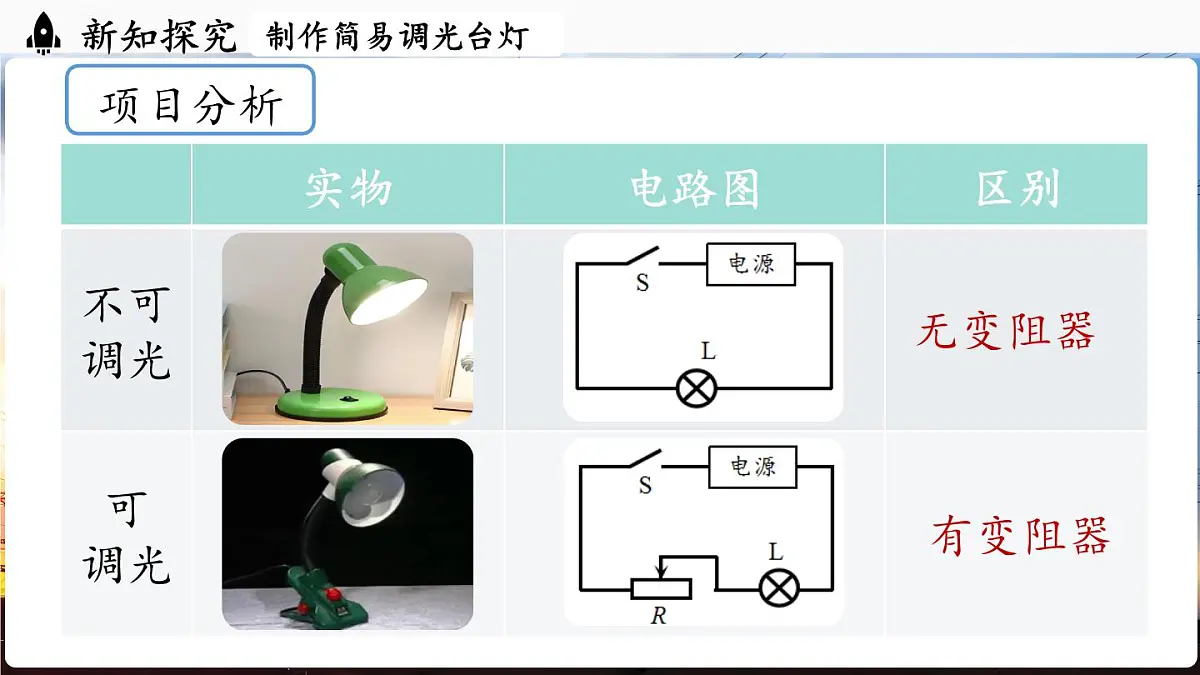

原理：通过改变灯泡两端电压的方法来实现改变台灯的亮度。具体实施时，我们可以将灯泡和变阻器串联在电路中，利用变阻器来改变灯泡两端的电压，从而改变灯泡的亮度，实现亮度可调的效果。
1.设计台灯：（1）选择光源。
1.设计台灯：（2）选择变阻器。
1.设计台灯：（3）设计电路。
1.设计台灯：（4）设计支架和灯罩。
木板上安装位置（俯视图)
画出你设想中台灯的草图，各个器件要安排紧凑，使台灯美观、结实，便于移动。尽量选用方便易得的材料作为台灯支架，使做出的台灯能稳定地立在桌上。灯罩需要具有较好的反光性能。
（1）制作：按照设计方案把电池盒、按钮开关、电位器及支架（或立柱）粘在底座上。将导线按设计图连好，最后将灯罩扣在发光二极管上。
（2）测试：检查电路，闭合开关，看看怎么调节变阻器会使小灯泡越来越亮。
1. 向其他同学展示介绍你的作品。
2. 与其他同学交流，看看谁做的台灯既实用又漂亮，还有哪些地方需要改进。
可以在电路中加声敏开关或光敏开关，使台灯更加智能化。
可以把机械式电位器更换为触摸式电位器。
可以并联多个发光二极管，增加亮度。
可以把电池换为容量更大的充电电池，延长使用时间。
例1.制作简易调光台灯时，如果小灯泡的额定电压是2.5V，以下哪种电源最合适？（ ）A. 1节干电池（U=1.5V）B. 2节干电池串联（U=3V）C. 手机充电器（U=5V）D. 9V方块电池
解析： 小灯泡的额定电压U额=2.5V，若只用一节干电池，则电压不足，灯泡无法正常发光。所以电源电压取等于或略大于其额定电压即可。电源选用3V电池组时，注意接LED前必须串联保护电阻。
设计台灯：选择光源、变阻器，设计电路、支架和灯罩；制作台灯：制作并测试。
选择光源；怎样改变光源的亮度；加强台灯的实用性。
1. 设计调光电路时，必须包含的元件是（ ）A. 电源、小灯泡、滑动变阻器B. 电源、小灯泡、电容C. 电源、小灯泡、二极管D. 电源、小灯泡、电感线圈
解析： 核心元件及作用分别是：​ 电源，提供电能（明确要求选择匹配电压的电池组）。 小灯泡，作为负载发光（实验核心目标）。​ 滑动变阻器，通过改变电路总电阻，调节灯泡两端电压。
