11.5.2串、并联电路中电压的关系（课件）2025-2026学年九年级物理全册北师大版（2024）

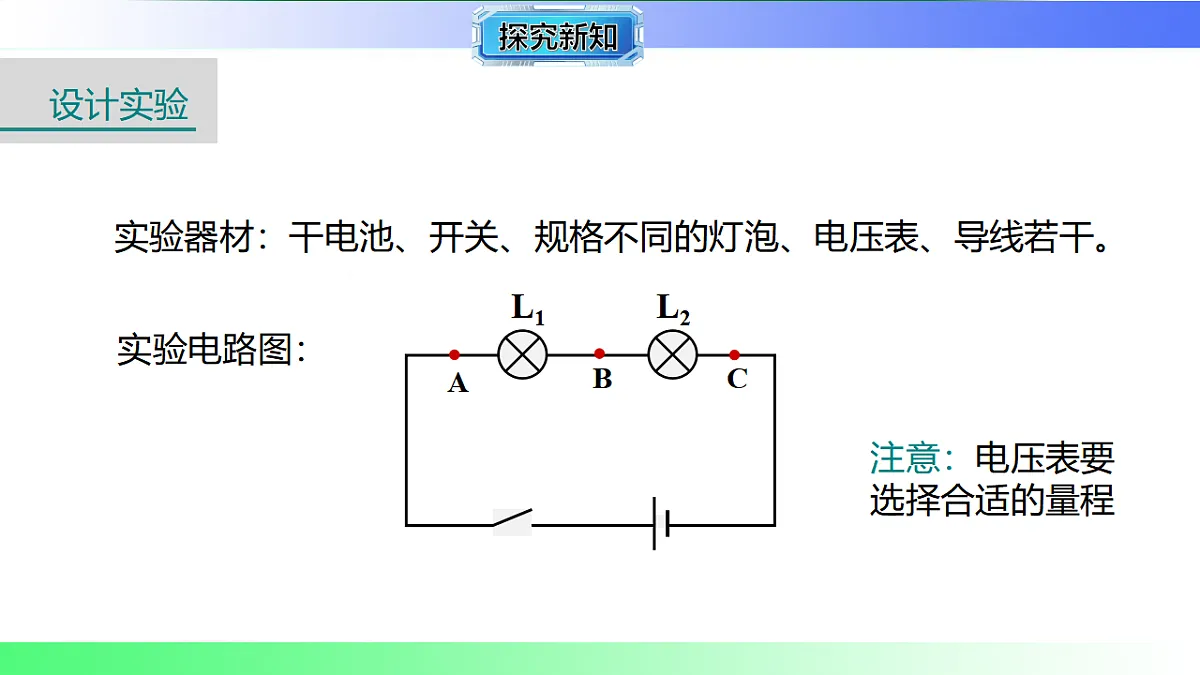

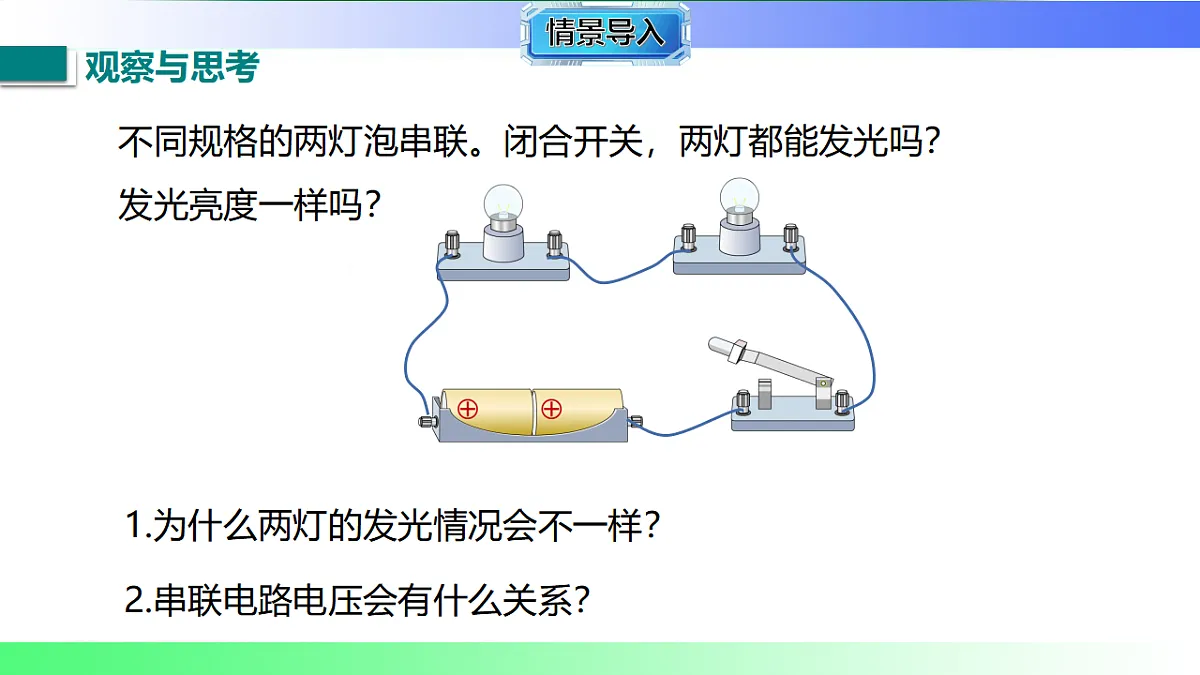

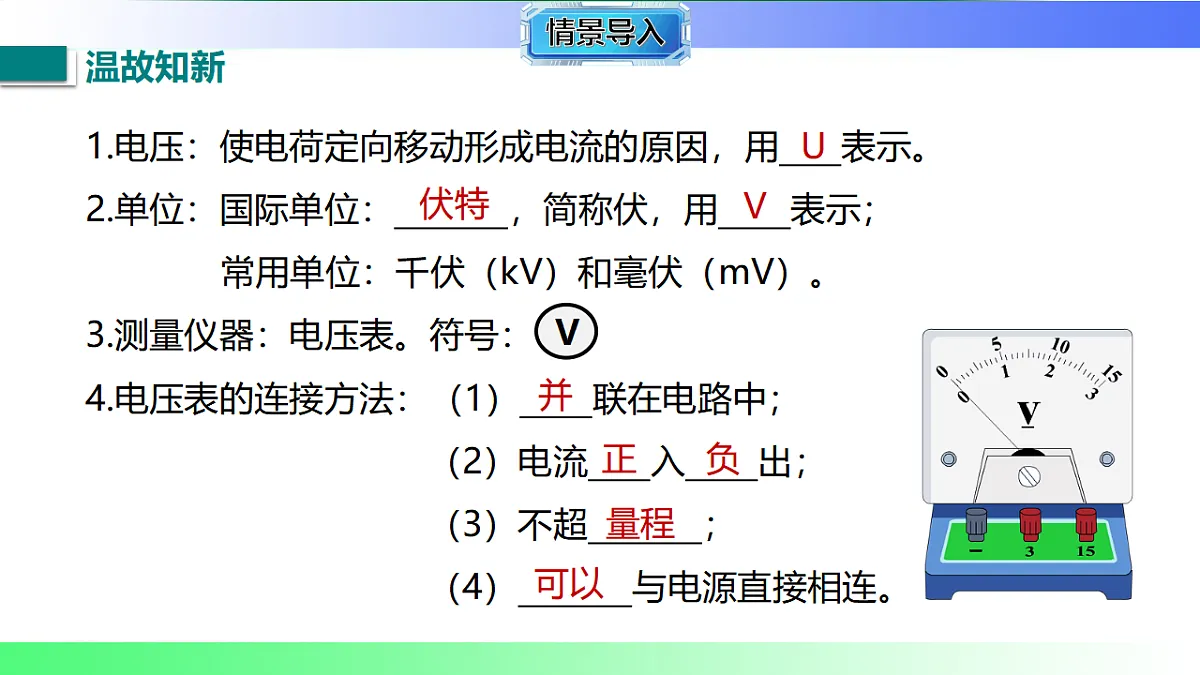

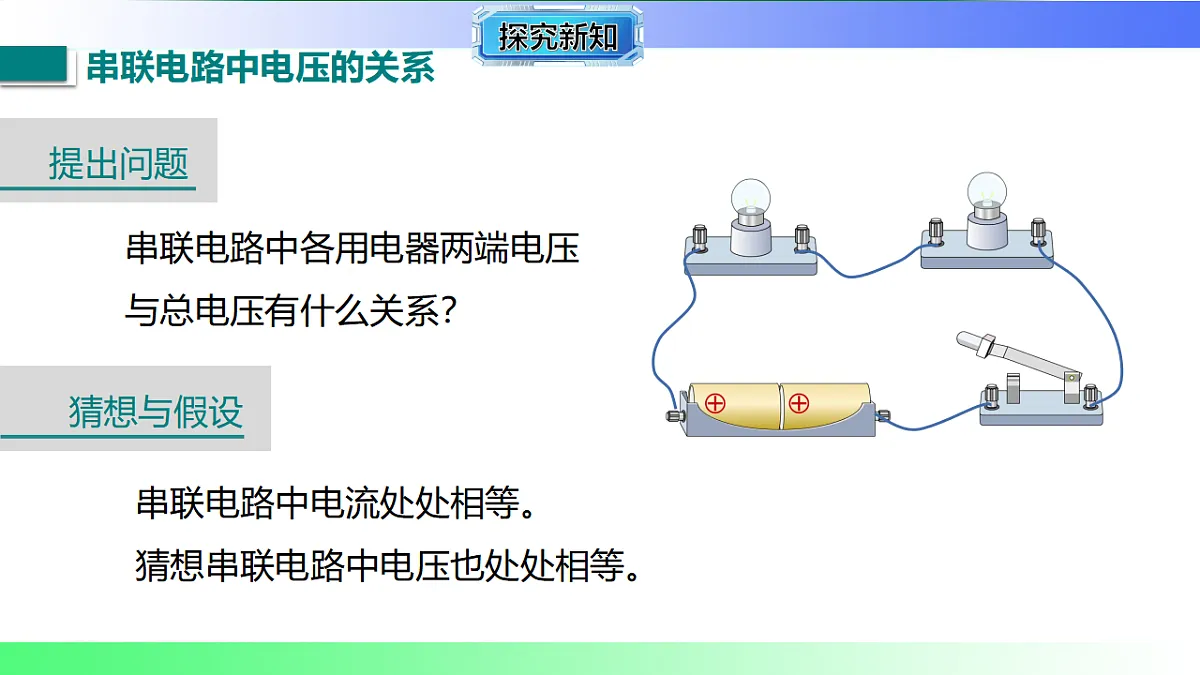

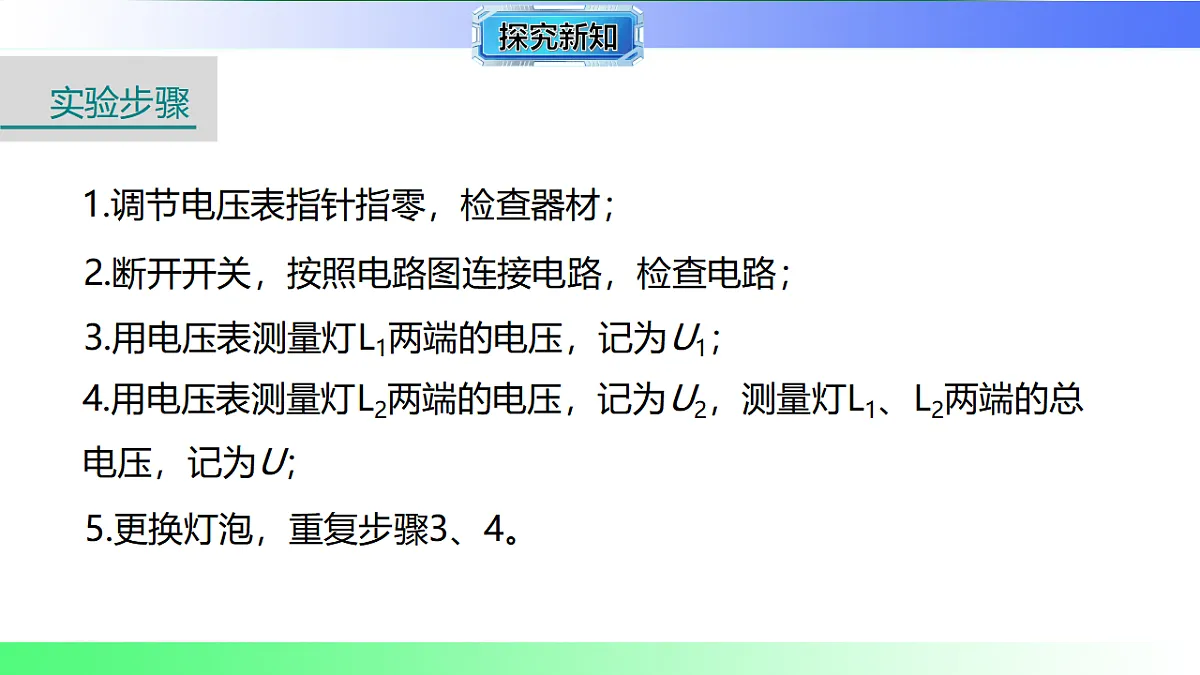

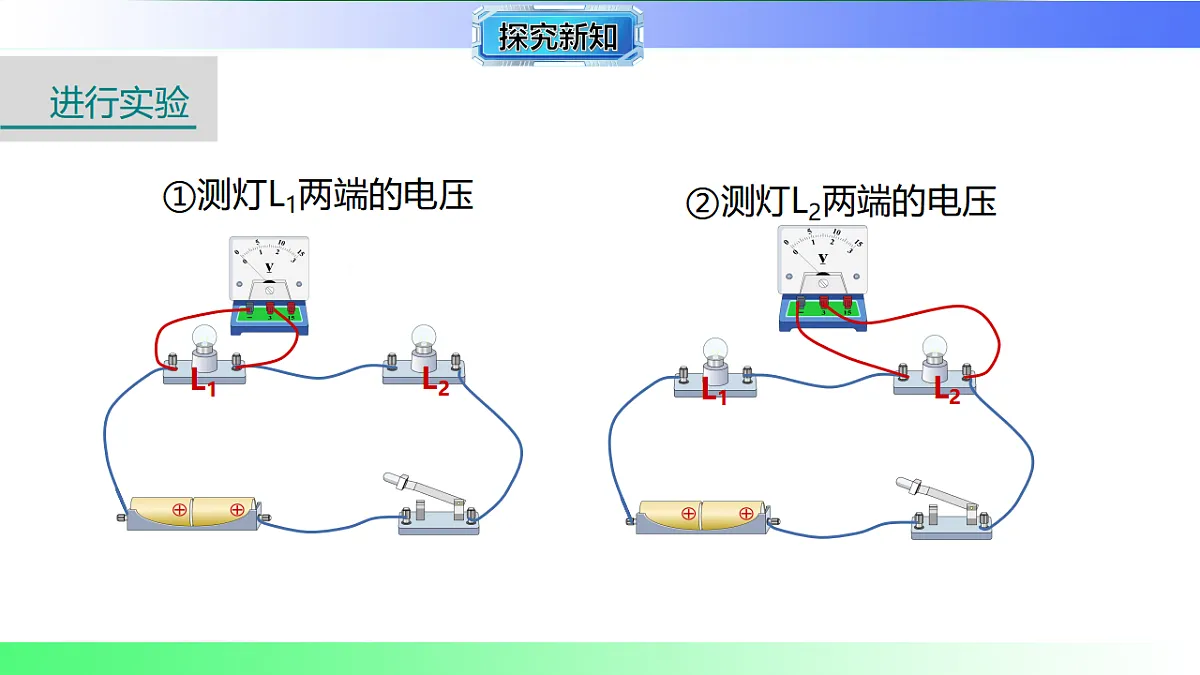

串联电路中电压的关系规律阐述：在串联电路里，电源电压等于各用电器两端电压之和，用公式表达为\(U = U_1 + U_2 + \cdots + U_n\) 。比如由两个灯泡\(L_1\)、\(L_2\)组成的串联电路，电源电压是\(6V\) ，若测得\(L_1\)两端电压为\(2V\)，那么根据该规律，\(L_2\)两端电压\(U_2 = U - U_1 = 6V - 2V = 4V\) 。微观原理：从能量转化视角来看，电流通过用电器时，电能会转化为其他形式的能。电压的作用是推动电荷做功，在串联电路中，电流依次流经各个用电器，电源提供的总电压能，被各个用电器 “分担”，各用电器消耗的 “电压能” 总和就等于电源提供的 “电压能” ，这就对应着电压之和等于电源电压。电压分配与电阻的联系：在串联电路中，各用电器两端电压的分配和其电阻大小有关，电阻越大的用电器，它两端分担的电压越大，遵循\(U_1:U_2 = R_1:R_2\)的关系。例如，两个电阻\(R_1 = 2\Omega\)、\(R_2 = 4\Omega\)串联在电路中，电源电压为\(6V\)，由于\(\frac{U_1}{U_2}=\frac{R_1}{R_2}=\frac{2\Omega}{4\Omega}=\frac{1}{2}\)，且\(U_1 + U_2 = 6V\)，联立可算出\(U_1 = 2V\)，\(U_2 = 4V\) 。并联电路中电压的关系规律阐述：并联电路里，各支路用电器两端电压相等，并且都等于电源电压，即\(U = U_1 = U_2 = \cdots = U_n\) 。以家庭电路为例，家里的电灯、电视、冰箱等用电器都是并联在\(220V\)的电源上，它们各自两端的电压均为\(220V\) 。微观原理：并联电路中各支路两端直接与电源两极相连，从电路结构上看，各支路用电器相当于直接连接到电源，所以各支路用电器两端所承受的电压就是电源电压 。支路电阻变化对电压的影响：在并联电路中，某一支路电阻改变时，该支路电压不会改变。因为支路电压只取决于电源电压，与支路电阻大小无关 。例如，在一个由两个电阻\(R_1\)、\(R_2\)并联的电路中，电源电压为\(10V\)，若\(R_1\)的阻值增大，\(R_1\)两端电压依然是\(10V\) 。串、并联电路电压规律对比电路类型电压规律关键词串联电路电源电压等于各用电器两端电压之和，\(U = U_1 + U_2 + \cdots + U_n\)求和、分担并联电路各支路用电器两端电压相等且等于电源电压，\(U = U_1 = U_2 = \cdots = U_n\)相等、相同掌握串、并联电路电压的关系，对于分析和解决电路问题至关重要，在后续学习电路计算、电路故障分析等内容时，这部分知识将发挥关键作用。2024北师大版物理九年级全册11.5.2串、并联电路中电压的关系第十一章 电路、电流和电压授课教师： . 班 级： . 时 间： . 1.电压：使电荷定向移动形成电流的原因，用 表示。2.单位：国际单位： ，简称伏，用 表示； 常用单位：千伏（kV）和毫伏（mV）。3.测量仪器：电压表。符号：4.电压表的连接方法：（1） 联在电路中； （2）电流 入 出； （3）不超 ； （4） 与电源直接相连。U伏特V并正负量程可以不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？ 2.串联电路电压会有什么关系？ 1.为什么两灯的发光情况会不一样？ 串联电路中各用电器两端电压与总电压有什么关系？ 串联电路中电流处处相等。猜想串联电路中电压也处处相等。实验电路图：实验器材：干电池、开关、规格不同的灯泡、电压表、导线若干。注意：电压表要选择合适的量程1.调节电压表指针指零，检查器材；2.断开开关，按照电路图连接电路，检查电路；3.用电压表测量灯L1两端的电压，记为U1；4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压，记为U；5.更换灯泡，重复步骤3、4。②测灯L2两端的电压①测灯L1两端的电压L1 ④测电源两端电压③测串联电路两端电压在串联电路中，电路两端的总电压等于各用电器两端的电压之和。U=U1+U2把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？电池组两端的电压等于每节电池电压之和。如图所示，电源电压不变，闭合开关，电压表 V1的示数为6V，电压表 V2的示数为 3.6V。 那么下列说法中不正确的是（ ）A. 电源电压为 6 VB. L1两端电压为 2.4VC. 将电压表 V2换成电流表，则 L1 亮，L2 不亮D. 将电压表都换成电流表，则 L1与 L2 并联将电压表都换成电流表，电路短路，不存在L1与 L2是否并联的问题D如图所示，三个相同的灯泡串联在电路中，S闭合时，V1的示数为24 V，V2的示数也为24 V，那么电源电压为（ ）A.24 V　　 B.48 V C.12 V　　 D.36 VDUL1=UL2=UL3UL1+UL2=24VUL2+UL3=24VUL1=UL2=UL3=12VU总=12V+12V+12V=36VSL1L2L31.各支路两端的电压与电源两端电压的关系是怎样的？2.与并联电路中的电流关系一样吗？3.与串联电路中的电压关系一样吗？1.可能三个电压相等；2.可能电源电压等于各支路两端电压之和。注意：电压表要选择合适的量程实验电路图：实验器材：干电池、开关、规格不同的灯泡、电压表、导线若干。1.调节电压表指针指零，检查器材；2.断开开关，按照电路图连接电路，检查电路；3.用电压表测量灯L1两端的电压，记为U1；4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压，记为U；5.更换灯泡，重复步骤3、4。②测灯L2两端的电压①测灯L1两端的电压S③ 测电源两端电压在并联电路中，各支路两端的电压相等，与电路两端的总电压也相等。U=U1=U2两个灯泡连接在同一电路中，用电压表测得它们两端电压相等，下列说法中正确的是（　　）A．两个灯泡一定是串联 B．两个灯泡一定是并联C．两个灯泡的规格可能相等 D．通过两个灯泡的电流一定相等C教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（　　）A．U1＞U2 B．U1＝U2C．U1＜U2 D．无法确定B1．2024·广东中考改编如图所示的是“探究串联电路中电压的规律”电路图。(1)根据电路图，用笔画线代替导线将如图所示的电路连接完整。(2)连接电路时，开关应处于________状态，正确连接电路后，闭合开关，若灯L2断路，则L1两端________(填“有”或“无”)电压。知识点1串联电路的电压特点断开无（3）用电压表分别测出电压UAB、UBC和UAC。其中测UAB时， 电压表的示数如图所示，示数为　　　　V。（4）小明更换不同规格的灯泡并多次实验，目的是　 　　　　　　　。数据记录见表。（5）分析表中数据可得结论：串联电路两端的总电压等于各部分电路两端电压　　　　。1.2使结论更具普遍性之和2．[2025·西安模拟改编]在探究“并联电路的电压规律”的实验中，小明使用了两个相同规格的灯泡。(1)在如图甲所示的电路中，把电压表接在a、b两点时，闭合开关，电压表的示数如图乙所示，电压表的示数为________V。2.8知识点2并联电路的电压特点(2)依次将电压表改接到c、d两点和e、f两点，发现电压表示数与(1)中电压表示数相同，由此他得出结论：在并联电路中，各支路两端的电压相等且等于电源电压，此实验________(填“科学”或“不科学”)，接下来应该进行的操作是________。A．更换不同规格的灯泡，再次实验B．将L1、L2的位置交换，再次探究C．保持电源、灯泡不变，多测量几次电路中三处的电压不科学A(3)小明发现家里客厅的灯比卧室的灯亮，两灯对应的电压U1和U2的大小关系是U1______(填“＞”“＝”或“＜”)U2。你判断的依据是__________________________________________________________________________________。＝家里客厅的灯与卧室的灯是并联在电路中的，并联电路中，各支路两端的电压相等3. [原创题]小点将三个小彩灯串联在电源电压为6 V的电路中，若其中一个小彩灯两端的电压为2 V，另一个小彩灯两端的电压为1.5 V，则第三个小彩灯两端的电压为(　　)A．2 V B．1.5 VC．3.5 V D．2.5 VD4．小点家各房间的灯之间是并联的，家庭电路的电压为220 V，当客厅灯和餐厅灯都亮时，客厅灯两端的电压(　　)A．大于220 V B．小于220 VC．等于220 V D．不能判断[补充设问]若再使小点卧室房间的灯发光，餐厅的灯两端的电压________，通过餐厅灯的电流________，家庭电路中的总电流______。(均填“变大”“不变”或“变小”)C不变不变变大5．2025·珠海模拟如图所示，闭合开关S，灯L1与L2串联，电源电压保持不变。当开关S1接到a时，电压表示数为9 V，当开关S1接到b时，电压表数为5 V，则电源电压为______V，L1两端的电压为________V。94[变式]在如图所示的电路中，闭合开关S，电压表示数为2.5 V，再闭合开关S1，电压表示数为6.3 V；只闭合开关S，灯L1和L2两端的电压分别为________V、________V。3.82.56．2025·佛山模拟小点将做“探究串联电路中电压的规律”实验时遇到的一些问题进行总结分析。(1)实验电路图如图所示，小点连好最后一根线后小灯泡就亮了，原因是__________________________。(2)小点改正错误后，闭合开关，发现两灯泡不亮，电压表指针明显偏转，出现这种现象的原因可能是__________。连接电路时，未断开开关L2断路(3)小点测完灯L2两端的电压后，要测量灯L1两端的电压，断开开关，电压表接B点的导线不动，只将电压表接A点的导线改接在C点上，闭合开关后，实验现象为___________________。(4)小点做实验所用的两个小灯泡正常发光时的电压均为2.5 V，实验数据记录如表。电压表指针反偏他分析实验数据得出：在串联电路中，各用电器两端电压都相等，且串联电路中各部分电路两端电压之和等于电路两端的总电压。小点得出的结论是错误的，原因是______________________。小点要想得出正确结论，接下来的操作是______________________________________。选用的灯泡规格相同换用不同规格的灯泡进行多次实验7.[高阶思维　2025·广州模拟]小点按如图甲所示的电路进行实验，闭合开关，用电器正常工作时，电压表V1和V2的指针偏转完全相同，如图乙所示；则L1两端的电压为_____V，L1和L2两端的电压之比为________，通过L1和L2的电流分别是I1和I2，则I1∶I2＝______。84∶11∶1[变式]若上题的电路中，闭合开关，L1、L2均不发光，电压表V1和V2的指针偏转角度相同，如图乙所示，电压表V1和V2选择的量程________(填“相同”或“不同”)，电路的故障可能是_____________________。相同L2断路(合理即可)电压及其测量串联电路中电压的关系并联电路中，各支路两端的电压都相等U=U1=U2=U3=…=Un在串联电路中，总电压等于各用电器两端电压之和U=U1+U2+U3+…+Un并联电路中电压的关系谢谢观看！
