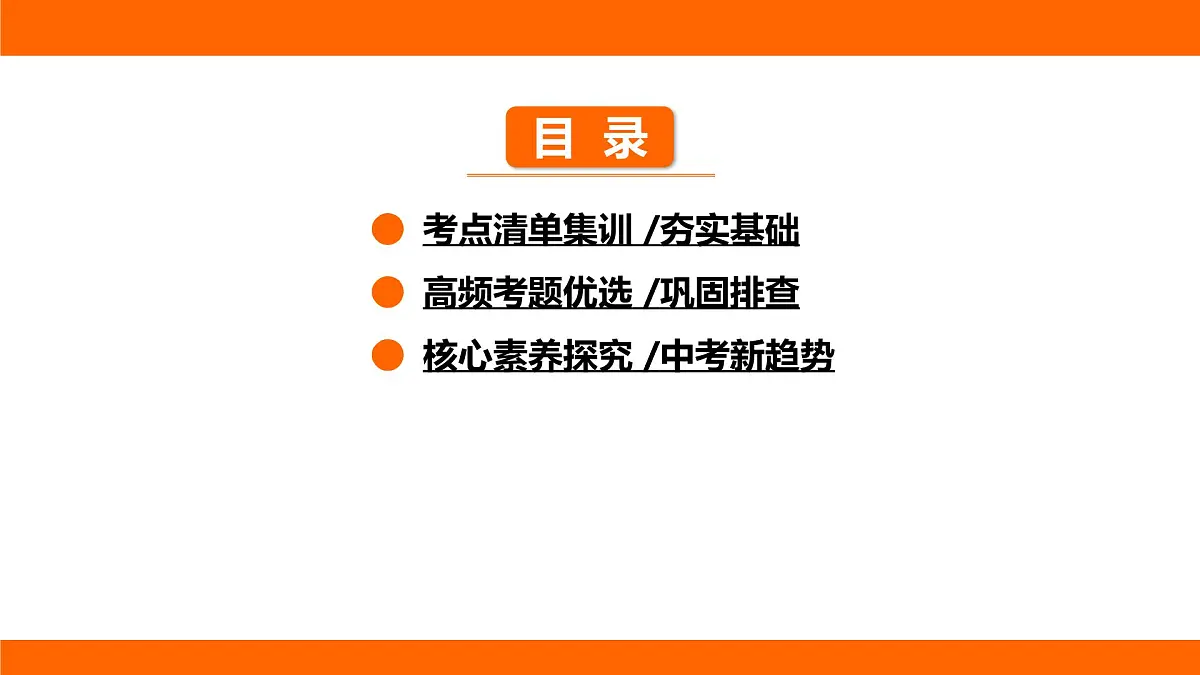

● 考点清单集训 /夯实基础● 高频考题优选 /巩固排查● 核心素养探究 /中考新趋势

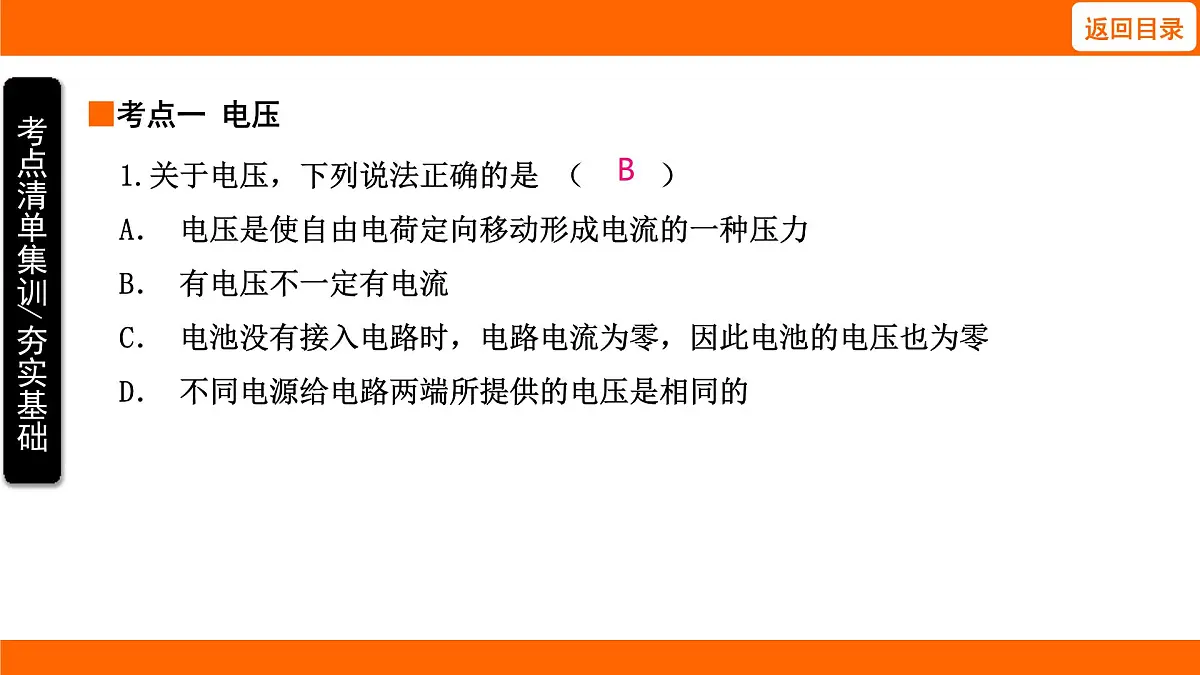

1.关于电压，下列说法正确的是 （ ）A． 电压是使自由电荷定向移动形成电流的一种压力B． 有电压不一定有电流C． 电池没有接入电路时，电路电流为零，因此电池的电压也为零D． 不同电源给电路两端所提供的电压是相同的

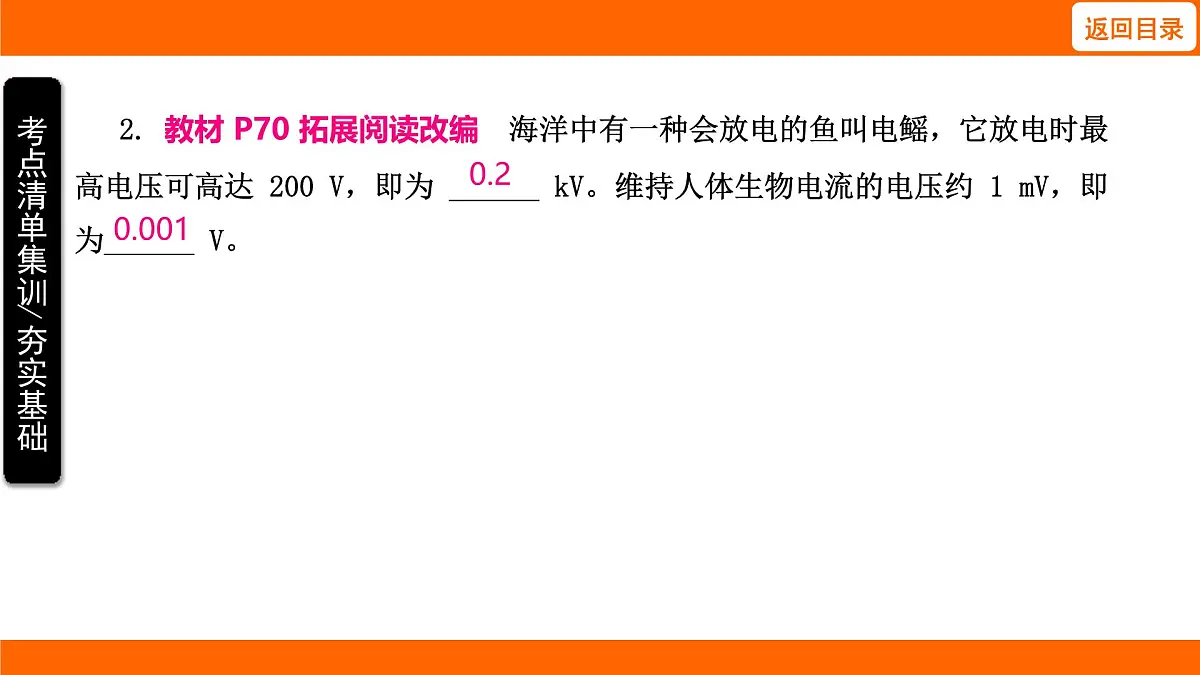

2. 教材 P70 拓展阅读改编 海洋中有一种会放电的鱼叫电鳐，它放电时最高电压可高达 200 V，即为 ______ kV。维持人体生物电流的电压约 1 mV，即为______ V。

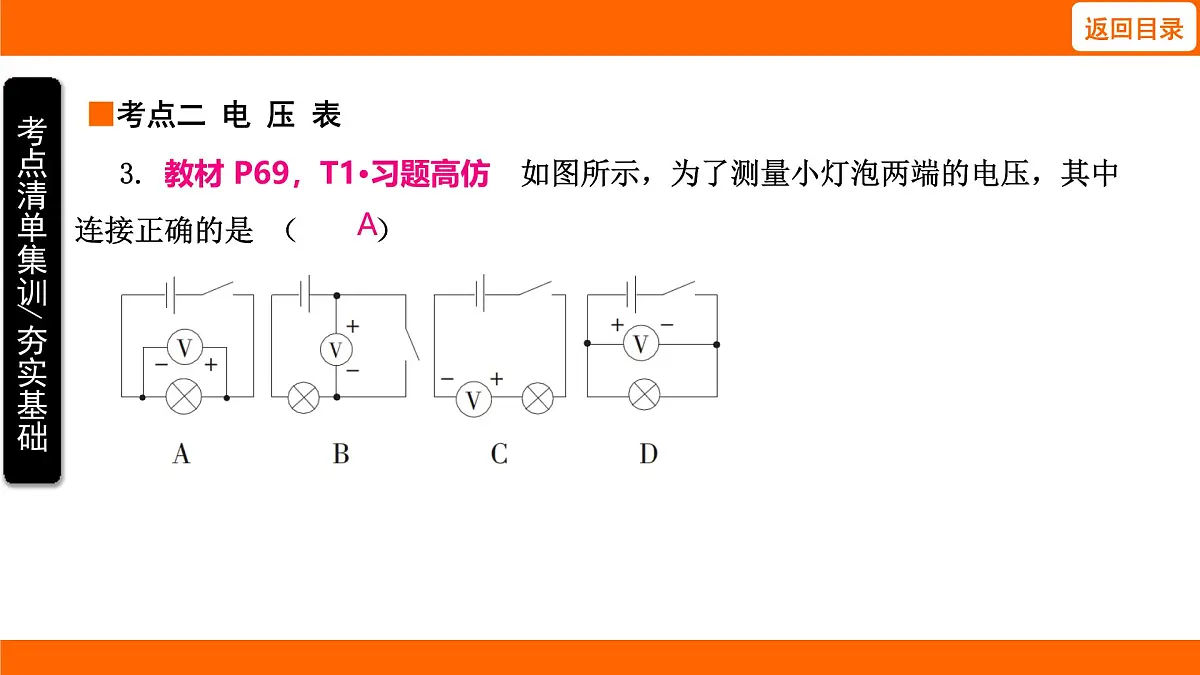

3. 教材 P69，T1·习题高仿 如图所示，为了测量小灯泡两端的电压，其中连接正确的是 （ ）

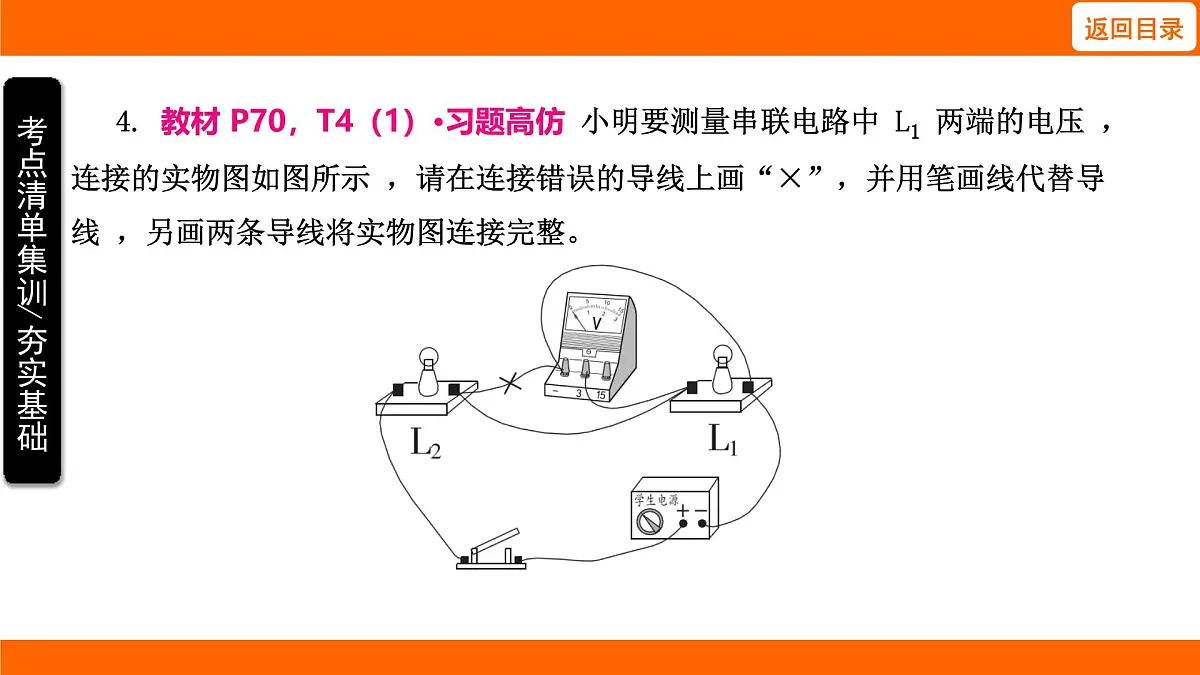

4. 教材 P70，T4（1）·习题高仿 小明要测量串联电路中 L1 两端的电压 ，连接的实物图如图所示 ，请在连接错误的导线上画“×”，并用笔画线代替导线 ，另画两条导线将实物图连接完整。

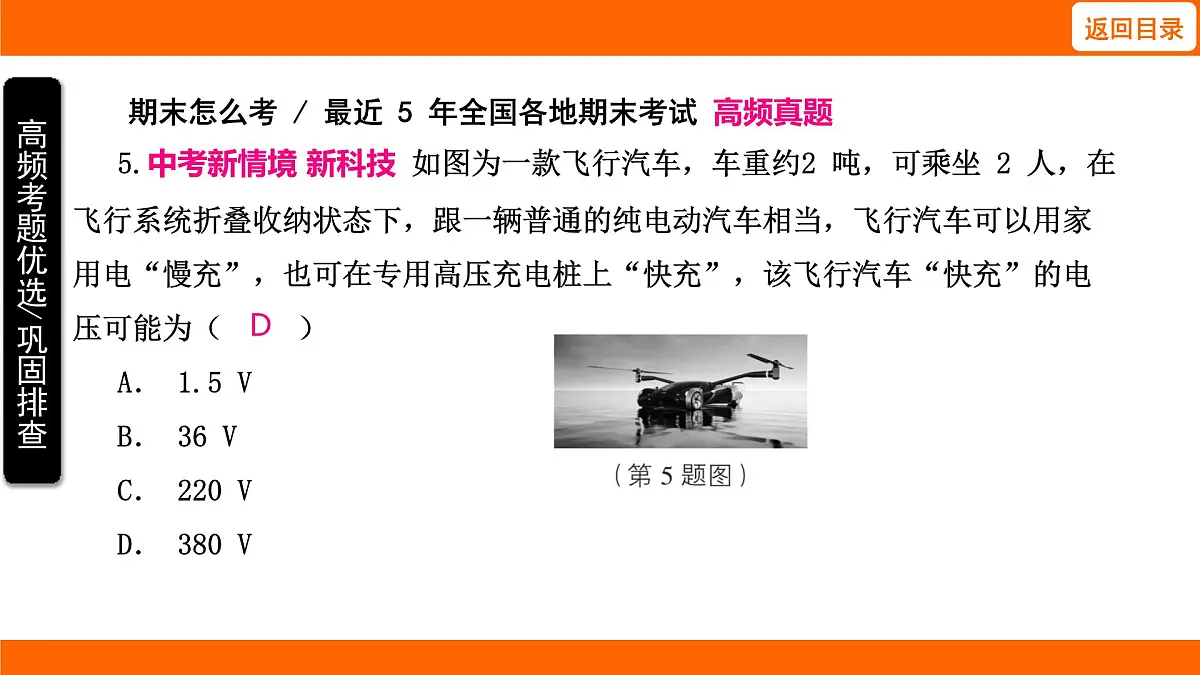

5.中考新情境 新科技 如图为一款飞行汽车，车重约2 吨，可乘坐 2 人，在飞行系统折叠收纳状态下，跟一辆普通的纯电动汽车相当，飞行汽车可以用家用电“慢充”，也可在专用高压充电桩上“快充”，该飞行汽车“快充”的电压可能为（ ）A． 1.5 VB． 36 VC． 220 VD． 380 V
期末怎么考 / 最近 5 年全国各地期末考试 高频真题

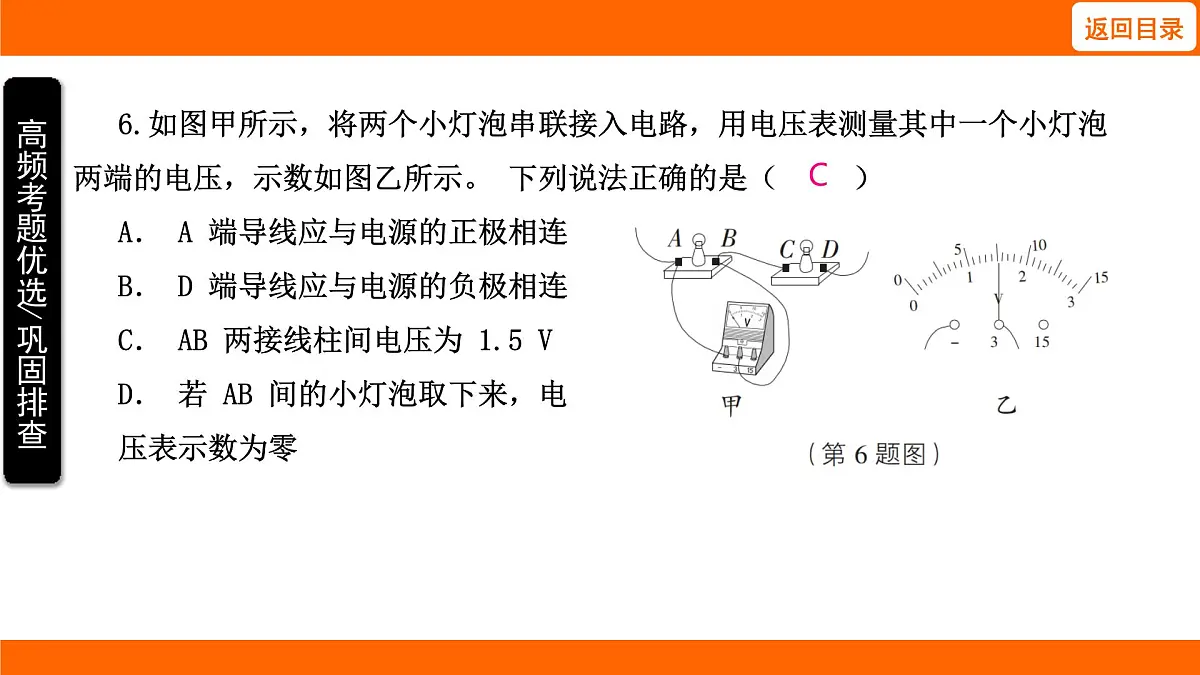

6.如图甲所示，将两个小灯泡串联接入电路，用电压表测量其中一个小灯泡两端的电压，示数如图乙所示。 下列说法正确的是（ ）A． A 端导线应与电源的正极相连B． D 端导线应与电源的负极相连C． AB 两接线柱间电压为 1.5 VD． 若 AB 间的小灯泡取下来，电压表示数为零
7. 易错题 如图所示的电路中，电源电压为 15 V，电压表测量范围选择“0～3 V”，当开关 S1、S2都闭合时，可能出现的现象是 （ ）A． 电压表烧坏 B． 电流表烧坏C． 灯 L1亮，灯 L2不亮 D． 两只灯泡都烧坏
8. 较难题 如图所示电路，甲、乙是电学仪表，闭合开关 S 后，灯泡 L1、L2 均正常发光，则 （ ）A． 甲是电流表，乙是电压表B． 甲是电压表，乙是电流表C． 甲、乙都是电流表D． 甲、乙都是电压表
9.如图所示的是小敏连接的实验电路，电源电压为 3 V保持不变，检查导线连接无误后，闭合开关，发现灯泡 L1、L2 均不发光，于是她用一个电压表来排查故障。当电压表并联在 L1 两端时示数为 0，并联在 L2 两端时电压表有示数，且示数接近电源电压。 由此判断电路的故障是 （ ）A． L1 断路 B． L2 断路C． L1 短路 D． L2 短路
10. 科学思维 如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是_____，示数为 _____。
11. 小明连接了如图所示的电路，此时电压表测的是 ______ 两端的电压。 小明想用电压表测量另一只小灯泡两端的电压，粗心的他在断开开关后把导线 ab 的 b 端改接到 c 点处，导线 a 端不动。 闭合开关后会出现的现象是 ________________________________。
电压表的指针向零刻度线左侧偏转
12. 将铜片和铁片插入菠萝中，制成一个水果电池。 用电压表测量这个自制电池的电压，其现象如图所示。 下列说法正确的是（ ）A． 菠萝是用电器B． 水果电池的电压是 0.5 VC． 铜片是水果电池的正极D． 电压表能提供电压
中考怎么考 / 最近 5 年全国各地中考考试 高频考题
13. 科学态度与责任 时代在进步，人们的生活观念在发生变化，环保意识不断增强，这种趋势在计时的小小钟表上都体现出来。 如图所示，是一个由新鲜橙子提供能量的数字时钟。 这种电池提供的电压不到 1 V，电流不到 100 μA。
小明想知道这个“橙子电池”的正、负极分别是哪端，现有的器材：实验室用的电流表及电压表各一个，导线若干。小明面临的问题是用哪个电表较好？ 你认为比较合理的是选用 _______（选填“电压表”或“电流表 ”）；如果选用另一电表，会遇到的问题可能是_____________________________。
电流太小，电流表指针几乎不动
第 2 课时 串、并联电路中电压的关系
● 考点清单集训 /夯实基础● 高频考题优选 /巩固排查
■考点 串、并联电路中电压的关系
1. 在如图所示的电路中，开关闭合时，电压表 V1、V2、V 的读数分别是 U1、U2、U，则 U1、U2、U 的关系正确的是 （ ）A． U=U1+U2 B． U=U1=U2C． U1＞U2＞U D． U＞U2＞U1
2. 教材 P70，T3·习题高仿 如图所示电路中，闭合开关后电压表 V1 的示数为 2.5 V，V 的示数为4.5 V，则该电路的电源电压为 _____ V，L2 灯两端电压为 ______ V。
3.如图所示，暗盒中的两个灯泡 L1 和 L2 连接在同一电路中，闭合开关，下列现象可以判断两灯一定并联的是 （ ）A． 流过 L1 和 L2 的电流相同B． 流过 L1 和 L2 的电流不同C． L1 和 L2 两端电压相同D． L1 和 L2 两端电压不同
■易错点 误认为用电器两端的电压相等，用电器之间一定是并联
4. 用如图所示电路探究串联电路的电压规律，下列说法正确的是 （ ）A． 电压表不能直接测量电源电压B． 实验得到的结论为串联电路电压相等C． 改变两个小灯泡的规格重复实验是为了减小实验误差D． 测 L1 的电压需将电压表正接线柱接 a 点，负接线柱接 b 点
5. 易错题 如图所示三个串联的小灯泡与电源（未画出）两极连接，电压表正确连接在电路中，依次测出 L1、L2、L3 三个小灯泡两端电压如图甲、乙、丙所示，下列说法正确的是（ ）A． 电源电压为 5.5 VB． 如果将电压表串联在该电路中，电压表示数为零C． 三个小灯泡规格一定不相同D． L3 右端应该连接电源负极
6. 如图所示，当开关 S1 断开，S2 接通时，电压表读数为 4 V，当开关 S1 接通，S2 断开时，电压表的示数为 1.9 V。 那么，当 S1、S2 均断开时，小灯泡 L1 和 L2 两端的电压分别为（ ）A． 1.9 V 4 V B． 2.1 V 1.9 VC． 4 V 5.9 V D． 4 V 1.9 V
7.如图所示，已知电源电压为 10 V。闭合开关后，电压表 V1 示数是 8 V，电压表 V2 示数为 7 V，则 L1、L2、L3 两端电压依次为 （ ）A． 1 V、5 V、3 V B． 1 V、6 V、2 VC． 3 V、5 V、2 V D． 3 V、2 V、5 V
8. 范围题 如图所示，闭合开关后灯泡 L1 比 L2 亮，电压表 V2 示数为 6 V，下列说法正确的是（ ）A． V1 示数为 6 VB． V1 示数大于 6 VC． V 示数小于 6 VD． V 示数大于 6 V
9.较难题 小明同学按图甲所示的电路进行实验，已知电源电压为 6 V。 闭合开关 S 后，电流表 A1 和 A2 的指针均指在图乙所示的位置。 下列说法正确的是 （ ）
A． 电流表 A1、A2 的示数分别为 0.2 A、1.0 AB． 电流表 A1、A2 的示数均为 1.0 AC． 电压表 V1、V2 的示数分别为 2 V、4 VD． 电压表 V1、V2 的示数均为 6 V
10.物理学与日常生活 有一种节日彩灯上串联着20 只相同的小灯泡，当将其接入家庭电路，电源插头处的电流是 200 mA。 那么通过第10 只彩灯的电流是 _____ A。 第 10 只彩灯两端电压是 _____ V。
11. 如图所示电路，电源电压 U 不变，当开关S1、S2、S3 都闭合时，电路处于 _______（选填“断路”“短路”或“通路”）状态；若只闭合开关 S2，小灯泡 L1 和 L2 是 _____ 联的，此时电压表的示数为 U1 ，再闭合 S1 ，U1 的示数_______（选填“变大”“变小”或“不变”）；若同时闭合 S1 和 S3，此时电压表的示数为 U2，则电源电压 U_______（选填“＞”“＜”或“=”）U2。
12. 在“探究并联电路中的电压规律”实验中，实验电路如图甲所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2 应该选择规格 ______（选填“相同”或“不相同”）的小灯泡。（2）小磊将电压表接在灯 L1 两端，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该 ____________________________。（3）小磊按照正确步骤完成实验，测得的实验数据如下，由实验数据得出：在并联电路中，电源两端电压与各支路用电器两端的电压相等。请你指出小磊在探究过程中的不妥之处：_____________________________________________。
断开开关，电压表换用 0～3 V 的量程
只做了一次实验，实验结论具有偶然性
13.小雅和同学进行“探究串联电路电压规律”的实验。 所用器材：电压恒为 3 V 的电源，一个开关，两只灯泡（L1 和 L2），两只相同电压表 V1 和 V（测量范围均为 2 0～3 V 和0～15 V），导线若干。
（1）他们按图甲所示的电路图连接电路，用一只电压表分别测 AB、BC、AC 间的电压。每次拆接电压表时，开关应处于 _________状态。（2）为测量 L1 两端电压，请在图乙中用笔画线代替导线将实物图连接完整。
（3）具有创新精神的小雅决定改进实验。 她按照图丙所示电路图连接好电路，闭合开关，发现电压表 V1 和 V2 的指针偏转角度相同，则可能的原因是电压表 _____（选填“V1”或“V2”）的测量范围选大了，此时电压表 V1和 V2 的示数分别为 ______ V 和______ V。
（4）解决问题后，小雅同学测出了 AB 间和AC 间的电压，为了测量 BC 间的电压，断开开关，接下来可以 _______（填选项字母）。A. 保持 B 接线不动，将电压表 V1 连线由 A改接到 CB. 保持 C 接线不动，将电压表 V2 连线由 A改接到 B（5）为了得到更普遍的规律，下列操作最合理的是 _______（填选项字母）。A. 将灯泡 L1 和 L2 互换位置进行多次测量B. 换用不同规格的灯泡进行多次测量
（6）分析 AB、BC、AC 间的电压关系，得出结论：在串联电路中，各部分电路电压之和等于总电压。
一题通关 含电表的电路分析14.【电路识别】 学习了电学后，爱思考的小明设计了一个如图所示的电路，闭合开关两灯泡 ____ 联连接。
