初中物理第十一章 电路、电流和电压第二节 电路的连接课堂教学课件ppt

这是一份初中物理第十一章 电路、电流和电压第二节 电路的连接课堂教学课件ppt，共13页。PPT课件主要包含了■考点一串联和并联，a或c，易错归纳，全部闭合等内容，欢迎下载使用。

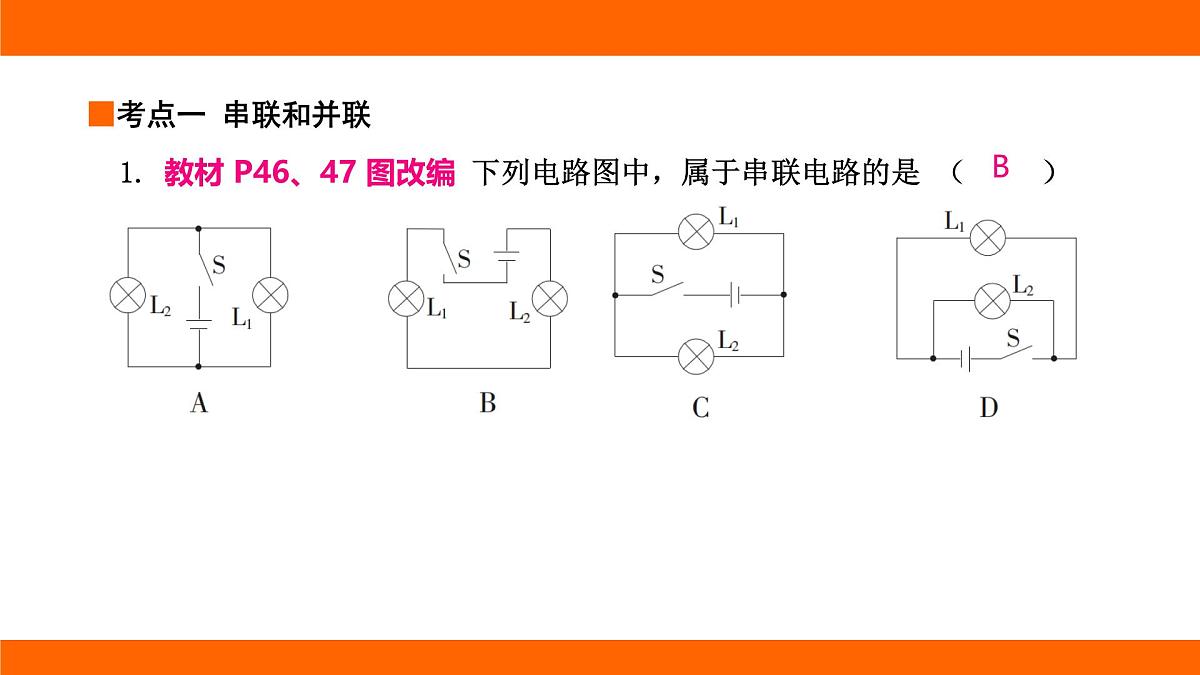

1. 教材 P46、47 图改编 下列电路图中，属于串联电路的是 （ ）

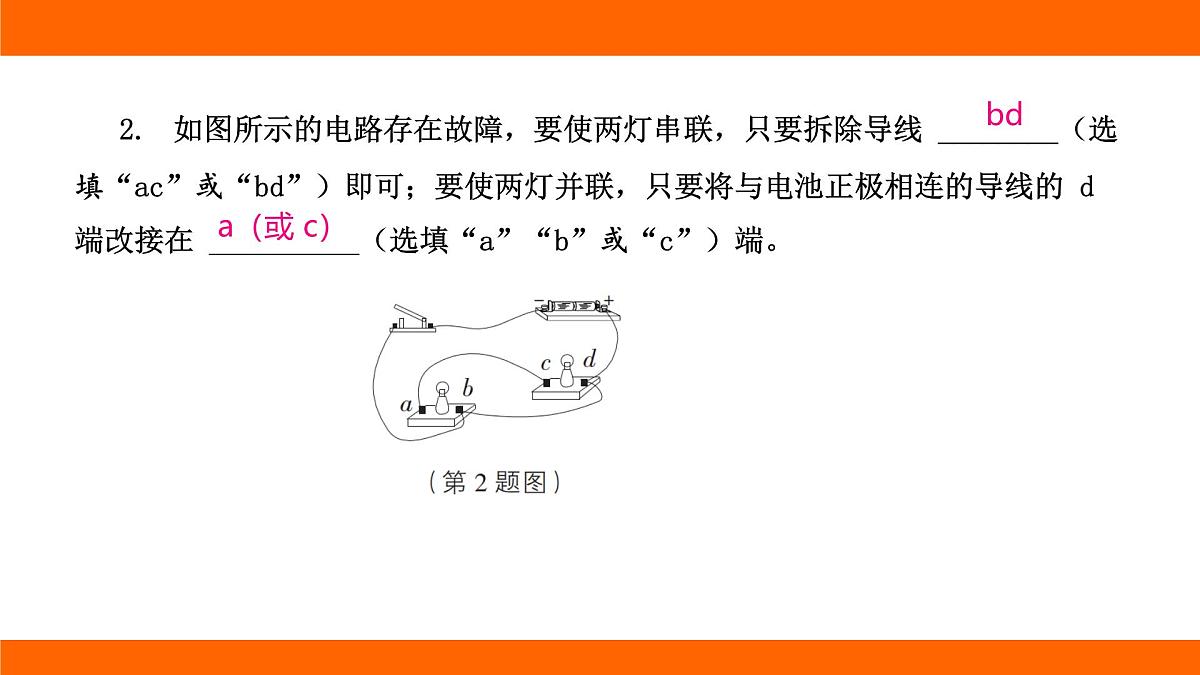

2. 如图所示的电路存在故障，要使两灯串联，只要拆除导线 ________（选填“ac”或“bd”）即可；要使两灯并联，只要将与电池正极相连的导线的 d 端改接在 __________（选填“a”“b”或“c”）端。

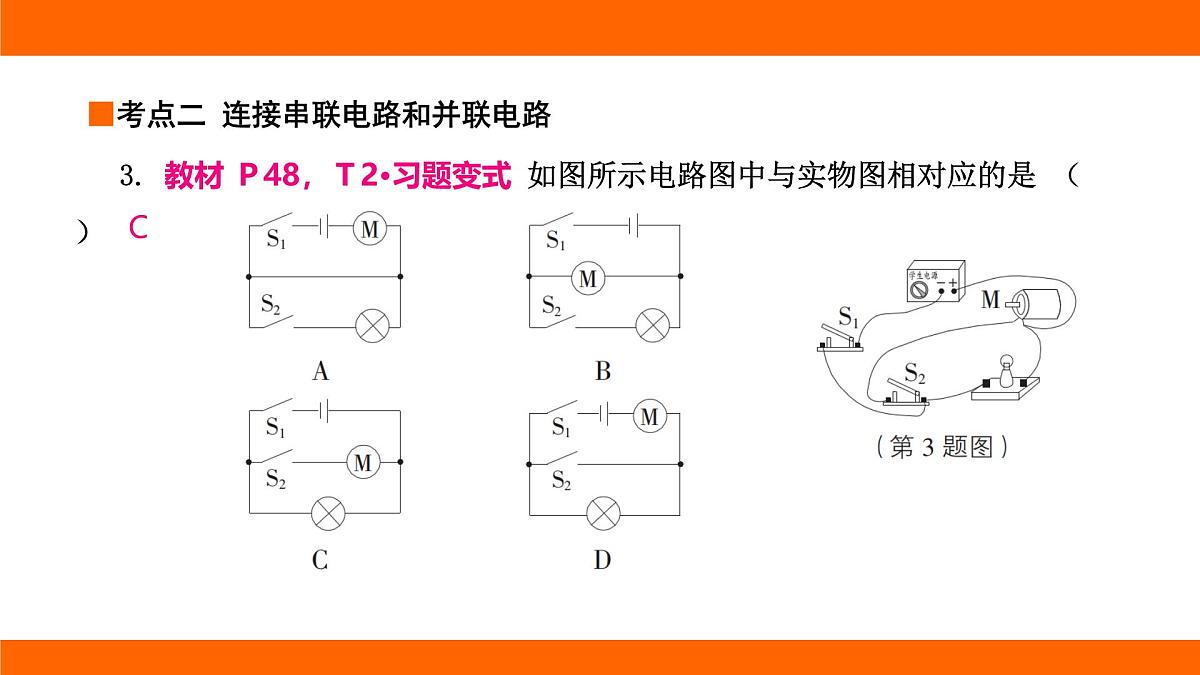

3. 教材 Ｐ48，Ｔ2·习题变式 如图所示电路图中与实物图相对应的是 （ ）
■考点二 连接串联电路和并联电路

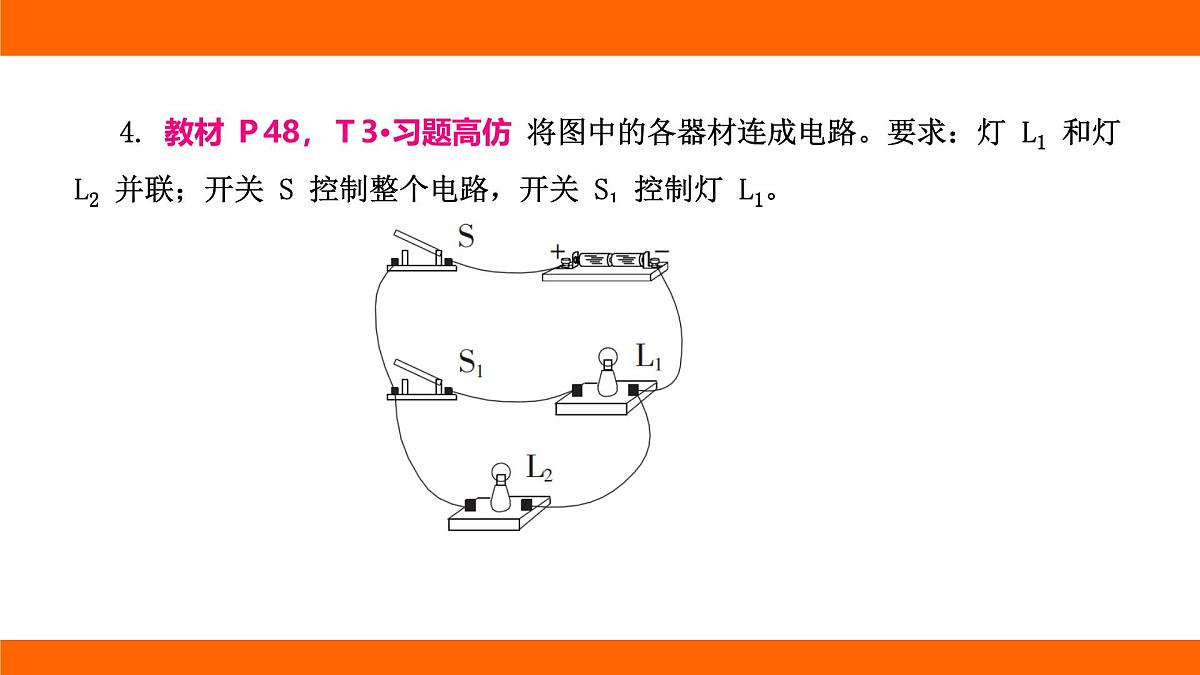

4. 教材 Ｐ48，Ｔ3·习题高仿 将图中的各器材连成电路。要求：灯 L1 和灯 L2 并联；开关 S 控制整个电路，开关 S1 控制灯 L1。

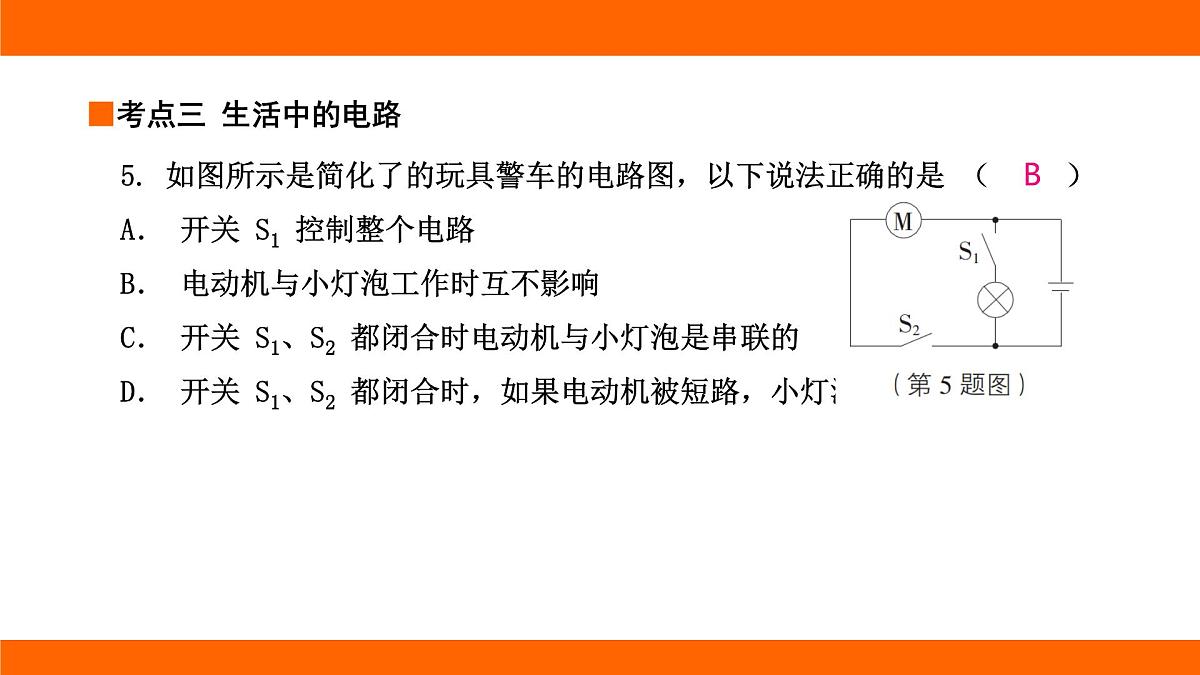

5. 如图所示是简化了的玩具警车的电路图，以下说法正确的是 （ ）A． 开关 S1 控制整个电路B． 电动机与小灯泡工作时互不影响C． 开关 S1、S2 都闭合时电动机与小灯泡是串联的D． 开关 S1、S2 都闭合时，如果电动机被短路，小灯泡仍可以工作
■考点三 生活中的电路

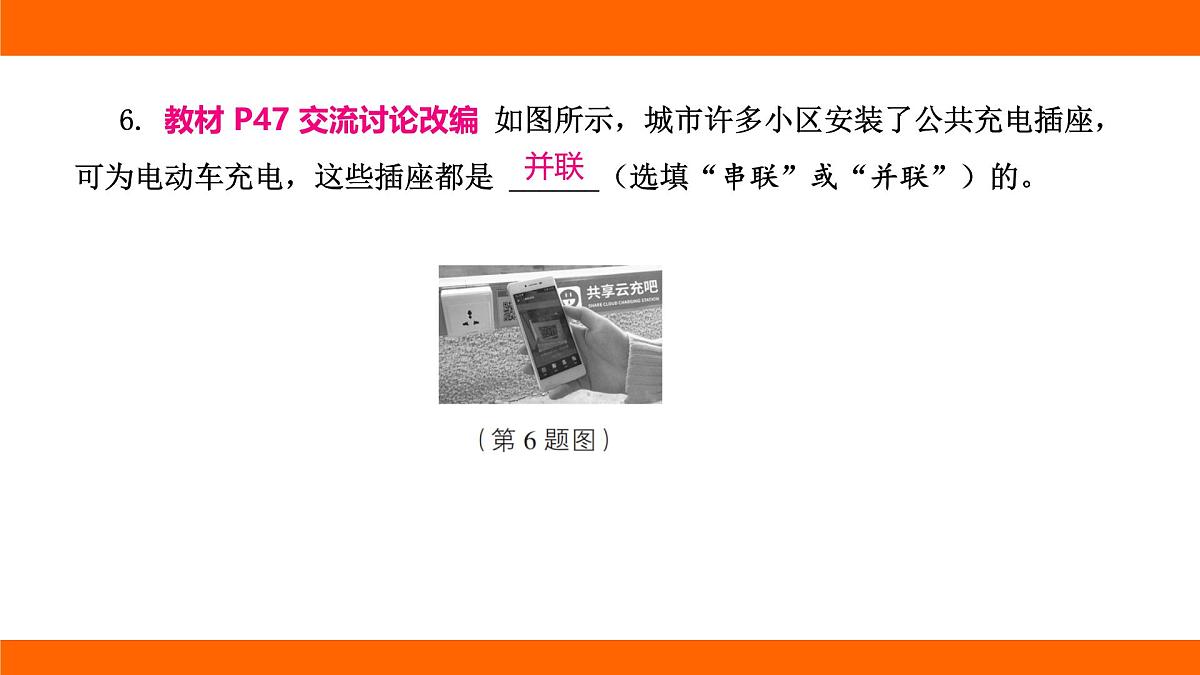

6. 教材 P47 交流讨论改编 如图所示，城市许多小区安装了公共充电插座，可为电动车充电，这些插座都是 ______（选填“串联”或“并联”）的。

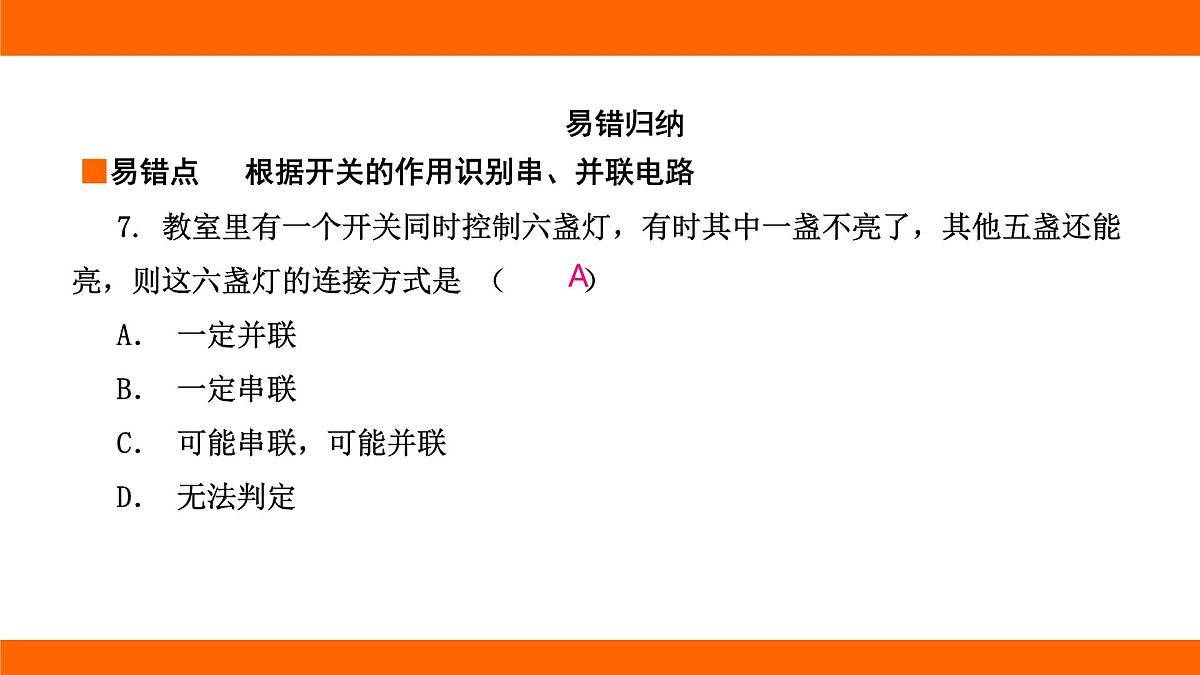

7. 教室里有一个开关同时控制六盏灯，有时其中一盏不亮了，其他五盏还能亮，则这六盏灯的连接方式是 （ ）A． 一定并联B． 一定串联C． 可能串联，可能并联D． 无法判定
■易错点 根据开关的作用识别串、并联电路
8. 在如图所示的电路图中，要使 L1 和 L2 都能发光，且并联连接，下列做法正确的是（ ）A． 闭合 S2，断开 S1、S3B． 闭合 S1、S3，断开 S2C． 闭合 S1、S2，断开 S3D． 闭合 S2、S3，断开 S1
期末怎么考 / 最近 5 年全国各地期末考试 高频真题
9. 较难题 如图所示为部分电路结构，若用一根导线在 a、b、c、d 四个接线柱之间连接，则下列分析正确的是 （ ）A． 若 a 与 b，c 与 d 连接，则只有 L1 发光B． 若 a 与 b，b 与 d 连接，则只有 L2 发光C． 若 a 与 b，b 与 c 连接，则 L1、L2 并联D． 若 a 与 b，b 与 d 连接，则 L1、L2 串联
10. 如图是电冰箱的简化电路图，图中“ ”是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯，下列判断正确的是 （ ）A． S1 闭合、S2 断开时，照明灯与电动机并联B． S1、S2 都闭合时，照明灯与电动机串联C． 打开冰箱门时，S2自动闭合，使得照明灯亮D． 冰箱内温度降低到设定温度时，S2 自动断开，电动机停止工作
11. 在如图所示的电路中，有三个开关 S1、S2、S3 ，如果将开关 S3 闭合，S1、S2 断开，则灯L1、L2 _____ 联；如果将开关 S1、S2 闭合，S3 断开，则灯L1、L2 ______ 联；当开关 S1、S2、S3 均闭合，会造成电源 _______。
12. 如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中 A 是吹风机，B 是电热丝。将插头插入插座，若只闭合开关 S1，电吹风吹出的是 _______ 风；当开关 S1、S2 同时闭合，电吹风吹出的是 _______ 风，此时吹风机和电热丝 _______ 联。
13. 质疑创新 小华有一发光棒，闭合开关，各 LED 小灯正常发光；一段时间后，其中一小灯突然熄灭，如图所示，于是小华认为发光棒中的各小灯一定是并联的，你认为小华的说法对吗？ _______（选填“正确”或“错误”），理由：____________________________________________________________________________________________________________________。
若各小灯并联，不亮的小灯处断路，其他灯还能发光；若各小灯串联，不亮的小灯处短路，其他灯也能发光，因此各小灯可能并联也可能串联
14. 多控开关常用于家庭电路和商场楼宇中，以实现多个开关对同一用电器的独立控制。装修房子的小沈，在设计楼梯照明电路时，希望通过楼上楼下两个开关，随时独立操控灯泡亮灭，下列电路图正确的是 （ ）
中考怎么考 / 最近 5 年全国各地中考考试 高频考题
15. 较难题 如图所示，某学校物理“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关 S 闭合后，灯亮铃不响；当房门被打开时，细导线 AB 被扯断，灯亮且电铃发声自动报警，请用笔画线代替导线，按要求连接如图所示的电路元件。
16. 科学思维 如图是一种会变色的灯的结构示意图（虚线圆圈内有三只 LED 灯），已知 L1、L2 和 L3 分别为红灯、绿灯和蓝灯，要使所有灯都亮，在 _________（选填“A”或“B”）处接入电源，另一处接入开关 S3， 此时开关________（选填“全部闭合”或“部分闭合”）。
一题通关 与汽车相关的电路识别、连接与设计17.【电路识别】汽车转弯时，同侧前后两个转向灯会同时闪亮，若其中一只灯坏了，另一只灯仍会闪亮，两个转向灯的连接方式为 _______（选填“并联”或“串联”）。衍生 1 【电路连接】汽车上的每一扇车窗各由一台电动机通电转动来实现升降，例如副驾驶的车窗可以由副驾驶车门上的开关控制电动机的工作，使车窗升降，同时主驾驶的车门上也安装了一个开关可以单独控制副驾驶车窗的升降。请你根据以上描述将图中的实物连接起来。
