北师大版（2024）九年级全册（2024）第十一章 电路、电流和电压第一节 认识电路说课ppt课件

这是一份北师大版（2024）九年级全册（2024）第十一章 电路、电流和电压第一节 认识电路说课ppt课件，共13页。PPT课件主要包含了■考点一电路的组成，如下图所示，■考点三电路图，用电器，均不发光等内容，欢迎下载使用。

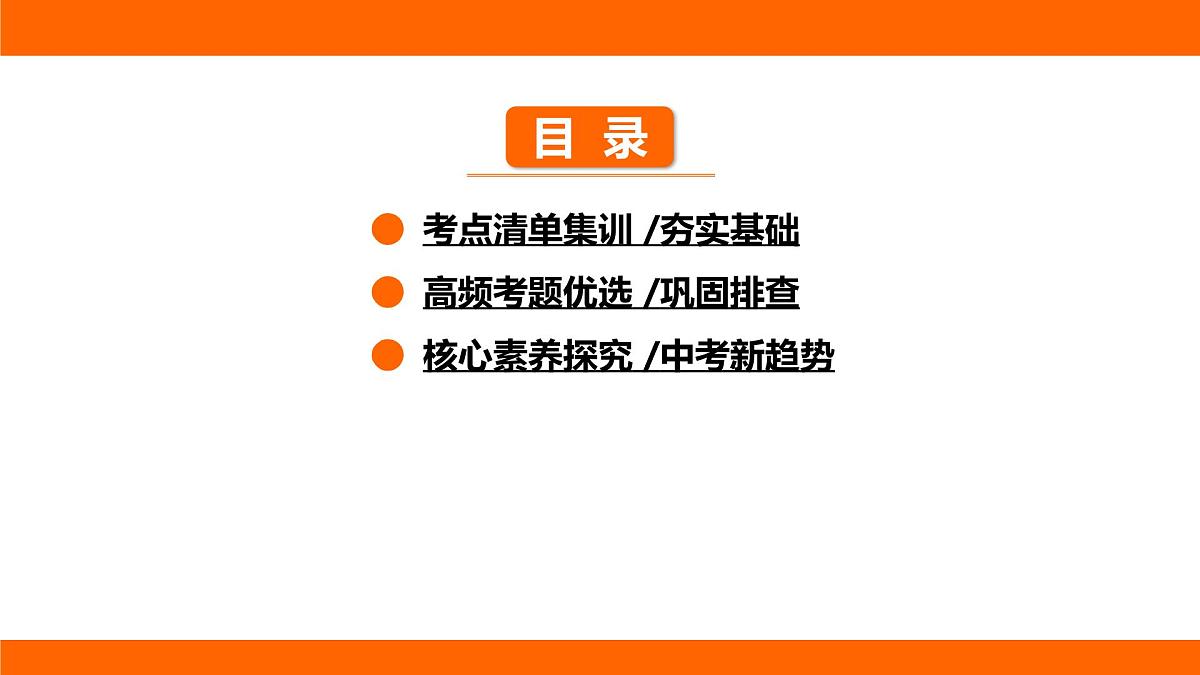

● 考点清单集训 /夯实基础● 高频考题优选 /巩固排查● 核心素养探究 /中考新趋势

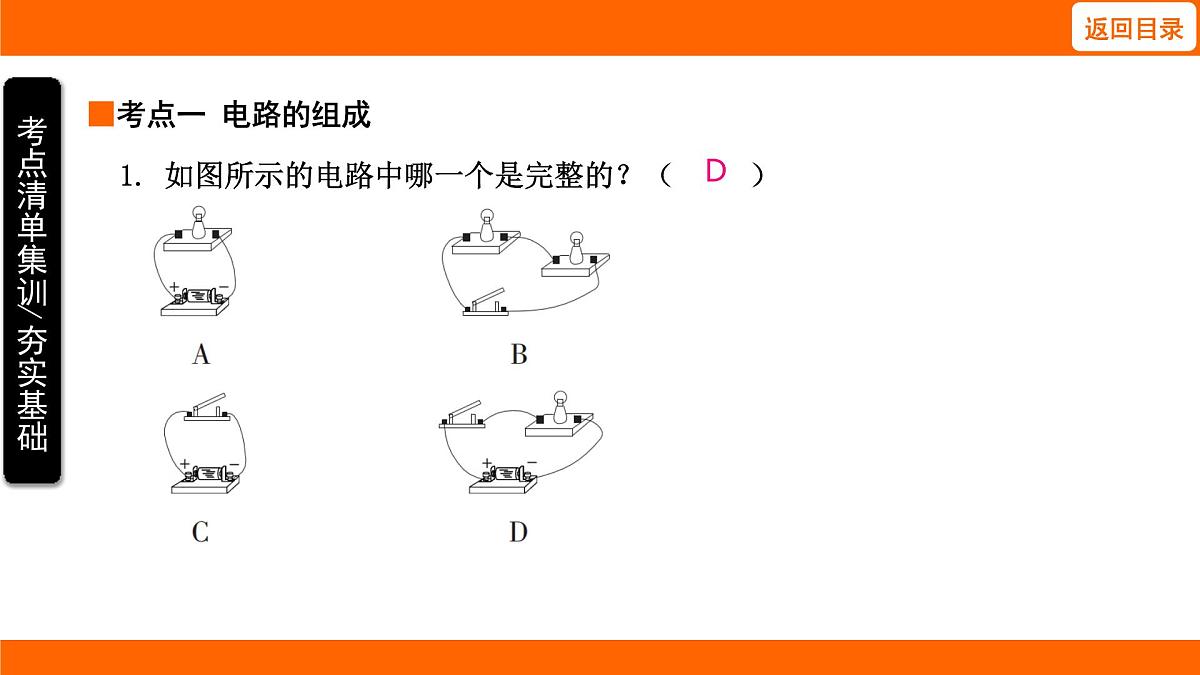

1. 如图所示的电路中哪一个是完整的？（ ）

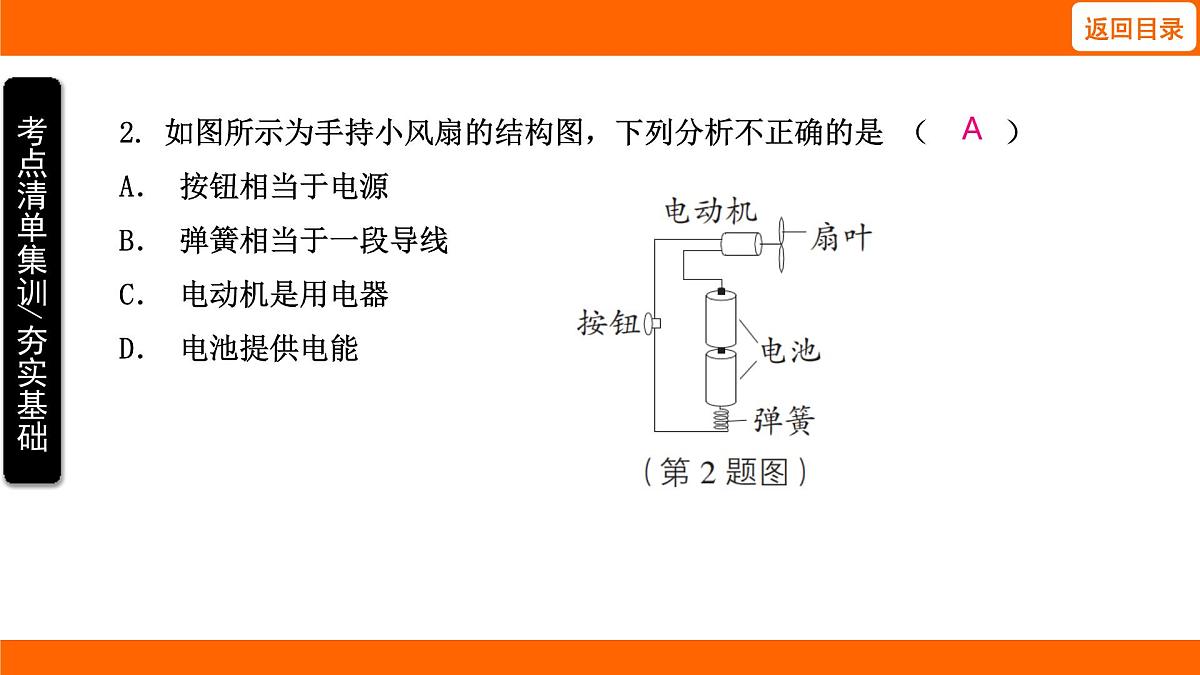

2. 如图所示为手持小风扇的结构图，下列分析不正确的是 （ ）A． 按钮相当于电源B． 弹簧相当于一段导线C． 电动机是用电器D． 电池提供电能

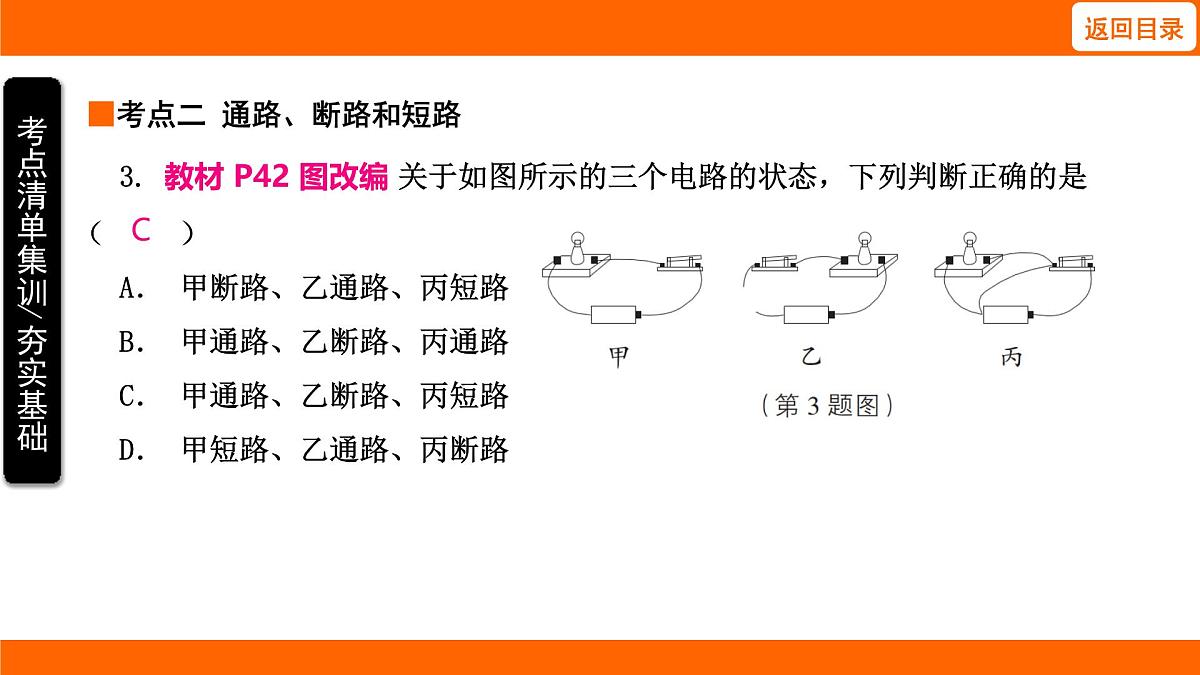

3. 教材 P42 图改编 关于如图所示的三个电路的状态，下列判断正确的是 （ ）A． 甲断路、乙通路、丙短路B． 甲通路、乙断路、丙通路C． 甲通路、乙断路、丙短路D． 甲短路、乙通路、丙断路
■考点二 通路、断路和短路

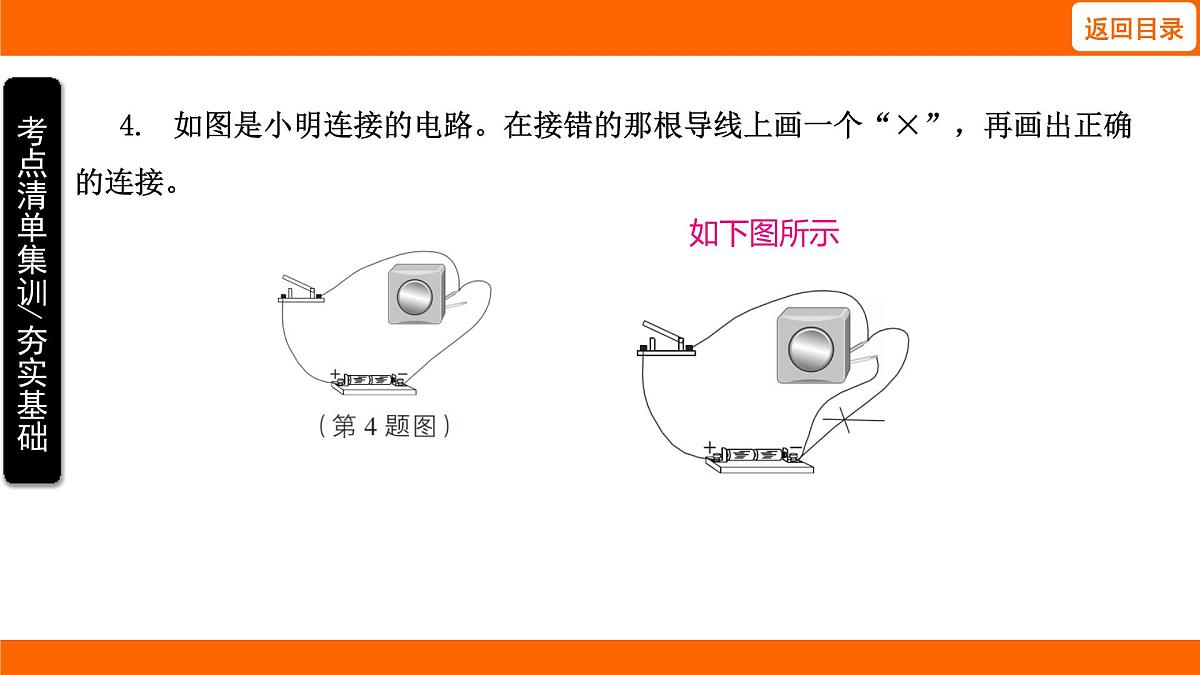

4. 如图是小明连接的电路。在接错的那根导线上画一个“×”，再画出正确的连接。

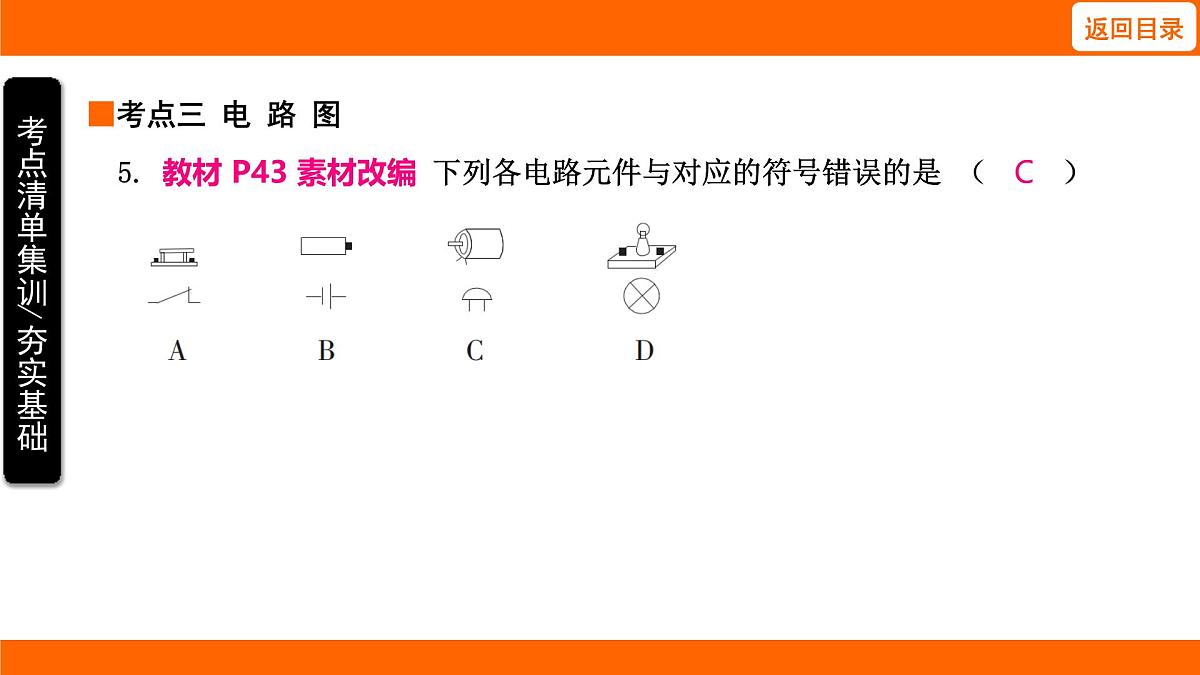

5. 教材 P43 素材改编 下列各电路元件与对应的符号错误的是 （ ）

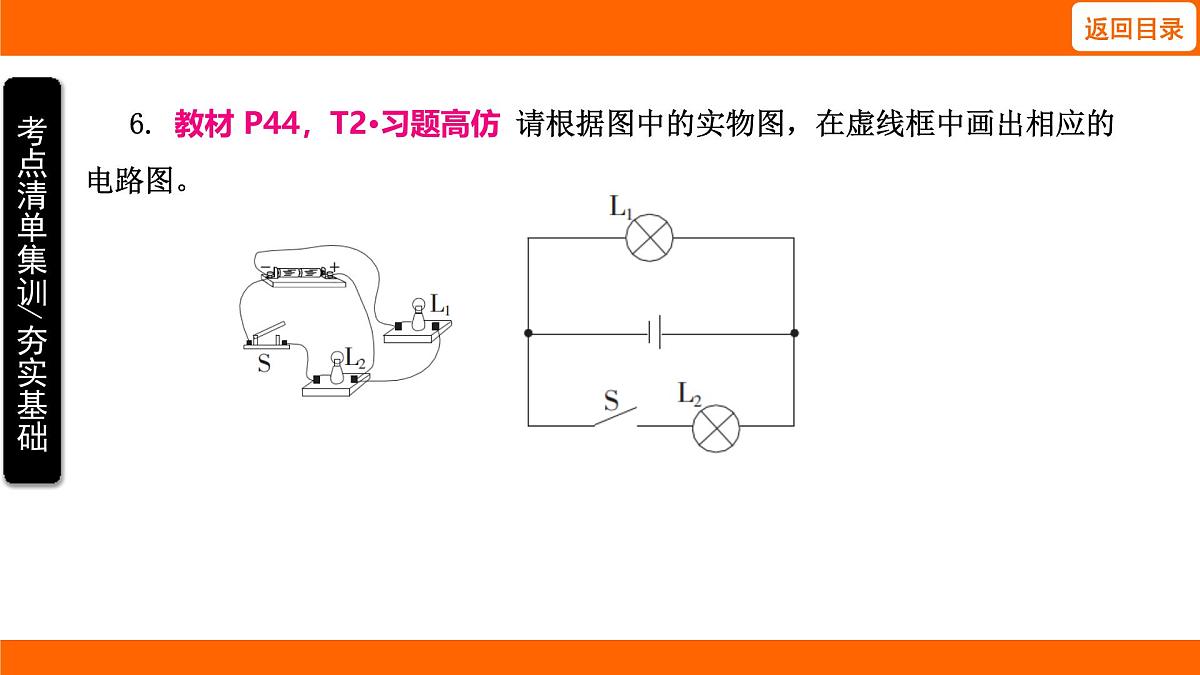

6. 教材 P44，T2·习题高仿 请根据图中的实物图，在虚线框中画出相应的电路图。
7. 中考新情境 航天科技 北京时间 2025 年 4 月 24 日，搭载神舟二十号载人飞船的长征二号 F 遥二十运载火箭在酒泉卫星发射中心发射升空。如图所示，空间站上硕大的太阳能电池板在空间站电路中的作用相当于 （ ）A． 导线 B． 用电器C． 电源 D． 开关
期末怎么考 / 最近 5 年全国各地期末考试 高频真题
8. 随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图所示为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作。房卡在电路中的作用与下列元件相同的是 （ ）
9. 如图所示为小灯泡与一节干电池连接的几种方式，其中能使小灯泡发光的是 （ ）
10. 如图所示的电路中，同时闭合开关 S1、S2，则下列说法正确的是 （ ）A． 灯 L1 不能发光，灯 L2 能发光B． 灯 L1 能发光，灯 L2 不能发光C． 灯 L1、L2 都能发光D． 灯 L1、L2 都不能发光
11. 指纹识别技术作为生物特征识别技术之一，在新世纪逐渐成熟。如图所示，手指轻轻触碰手机的感应区，当识别到正确的指纹后，手机自动开锁，因此手机的感应区相当于电路中的 ______。 用充电宝给手机充电时，充电宝相当于电路中的 ________，手机相当于电路中的 _______。
12. 物理学与日常生活 市场上的某些电动自行车充电口存在安全隐患，有孩子把一枚硬币塞入如图所示的充电口的 A、B 接线柱之间，结果硬币冒出火花，孩子的手指被严重烧伤，这是电路的 _____ 现象。
13. 科学思维 如图所示的是具有报警功能的文物展示台，它由木板、弹簧、金属片（A、B、C）和报警电路组成。 闭合开关 S，把物品放置在展示台上时金属片 B 与 A、C 接触。若此时小偷把物品搬离展示台，金属片 B 在弹簧弹力作用下与金属片 A、C 分开，这时灯 _______（选填“亮”或“不亮”），电铃 ______（选填“响”或“不响”）。
14. 请根据实验电路，在虚线框内画出电路图。
中考怎么考 / 最近 5 年全国各地中考考试 高频考题
15. 手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。 该手电筒的电路图，选项图中正确的是 （ ）
16. 科学思维 为避免点燃烟花时造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示。 装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。 为完善设计方案，还需要在 _____（选填“a”或“b”）处安装一个开关 S，断开此开关时，指示灯熄灭，整个装置停止工作。点燃烟花前，定时器在电路中应处于 _____（选填“通路”或“断路”）状态，目的是进行倒计时时，避免点燃烟花造成人员伤害。
17. 如图所示的电路中，开关 S 可以与 1、2、3 三个触点接通构成不同的电路，闭合开关 S1，开关 S 接通触点 1 时，灯泡 _______ 发光；闭合开关 S1，开关 S 接通触点 2 时，灯泡 _______发光；闭合开关 S1，开关 S 接通触点 3 时，灯泡 _______ 发光（前三个空均选填“甲”“乙”或“甲、乙”）；若 S1 断开，S 接任一触点，电路中两个灯泡 ___________（选填“均发光”或“均不发光”）。
