2025-2026学年度北师大版物理九年级上册第一十一章 电路、电流和电压专项集训 课件（含答案解析）

这是一份2025-2026学年度北师大版物理九年级上册第一十一章 电路、电流和电压专项集训 课件（含答案解析），共28页。

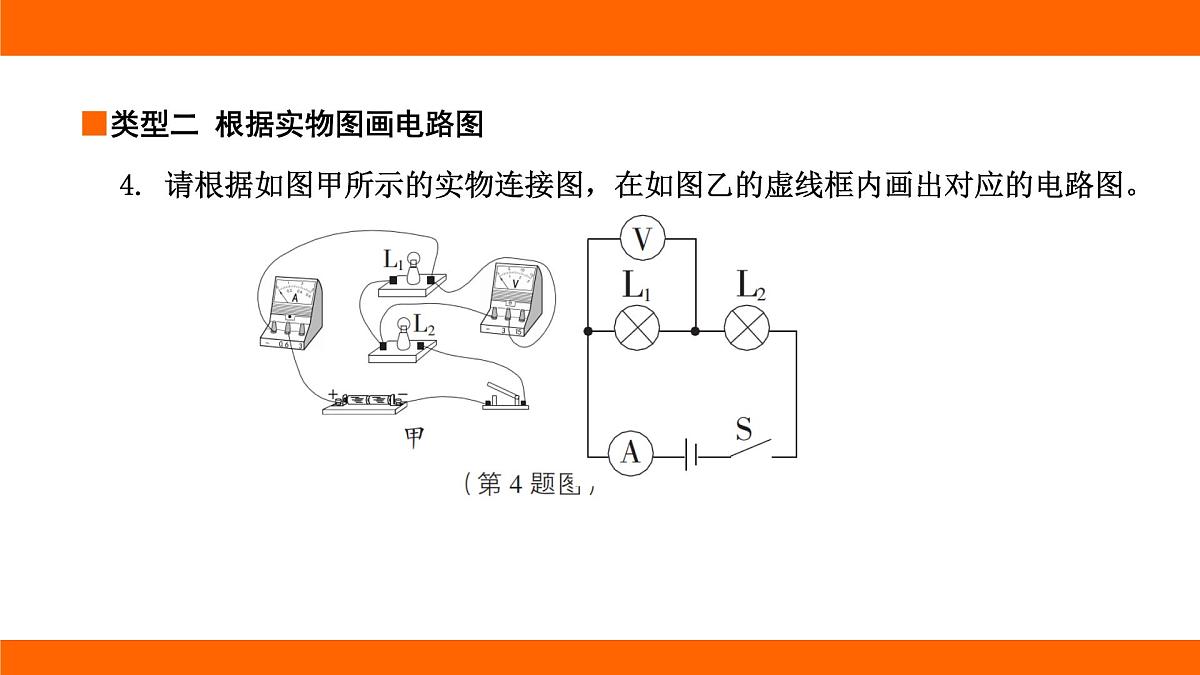

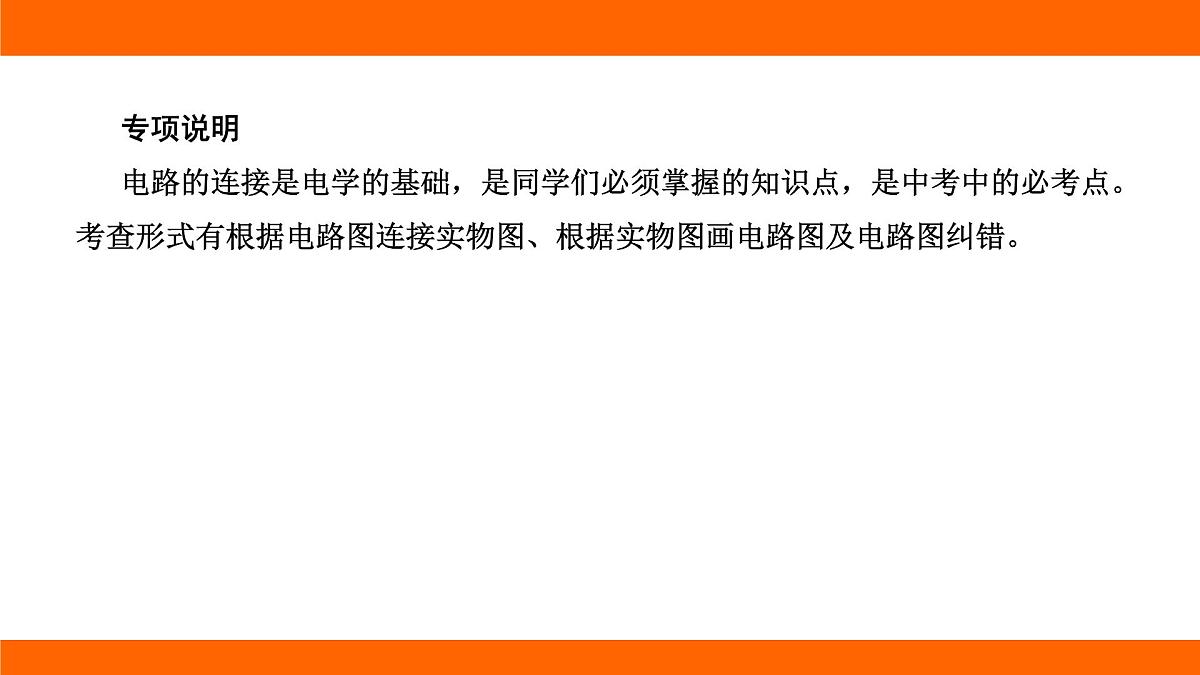

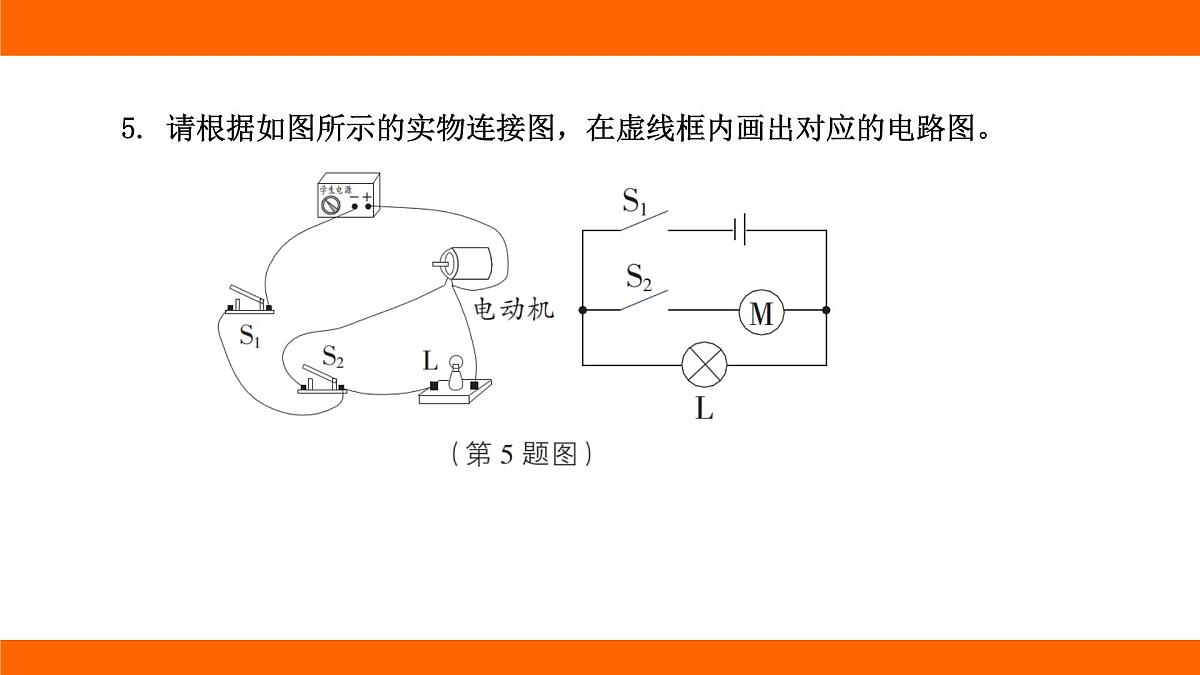

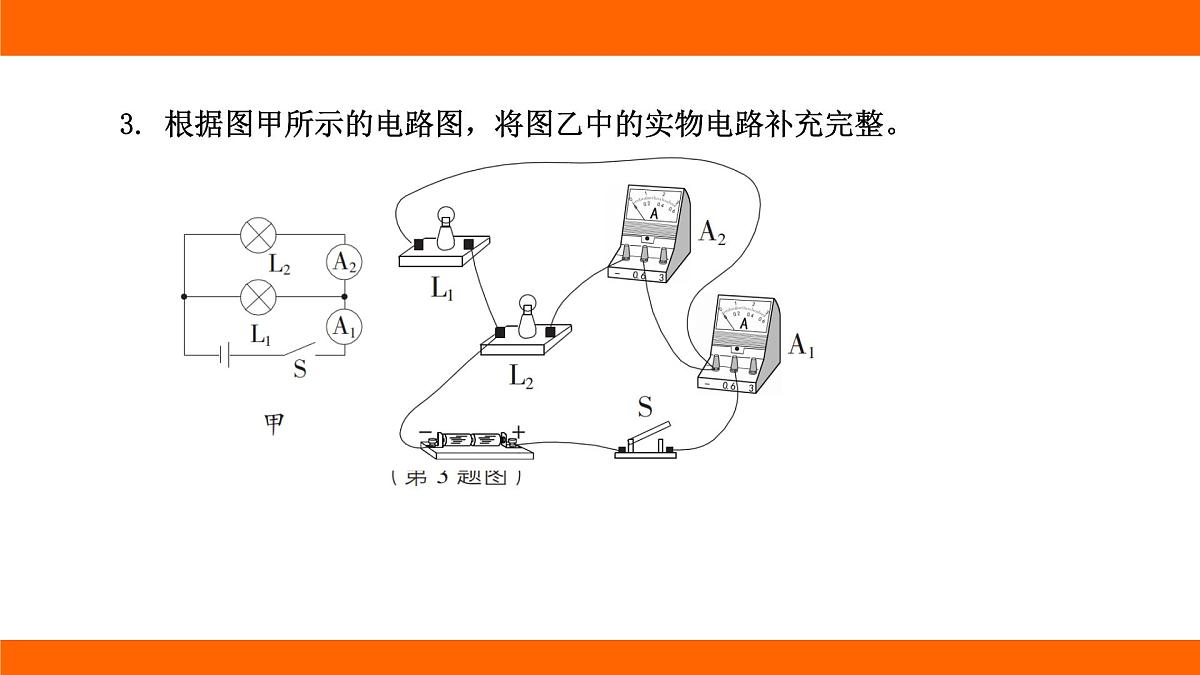

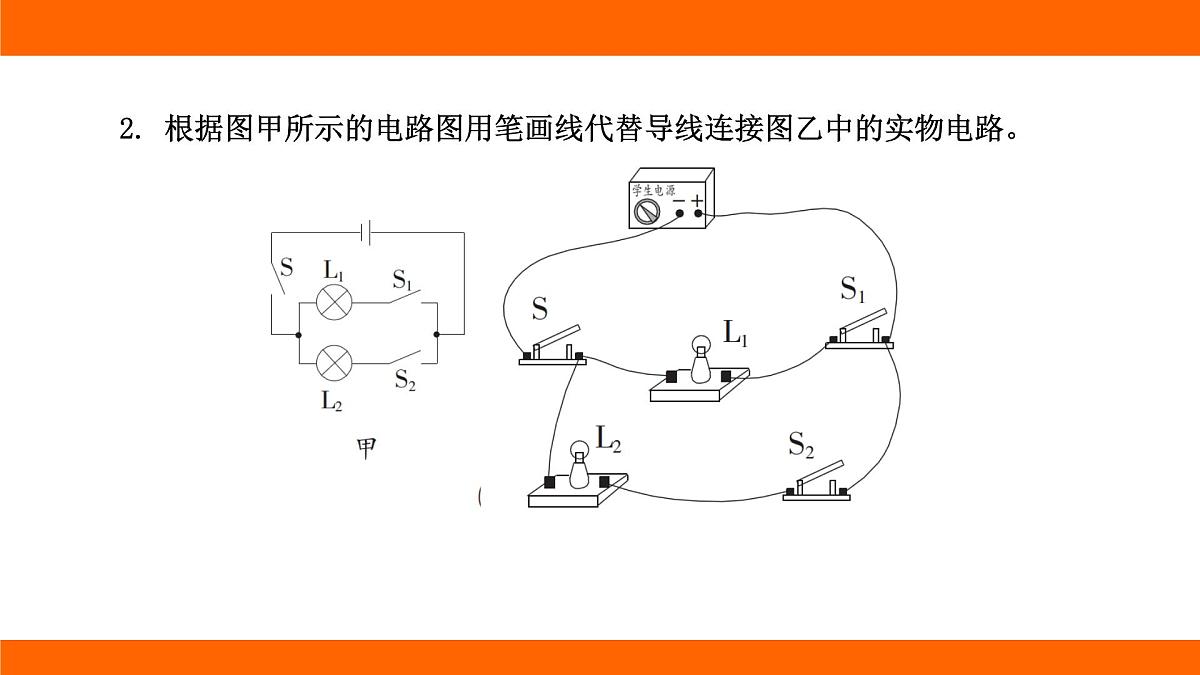

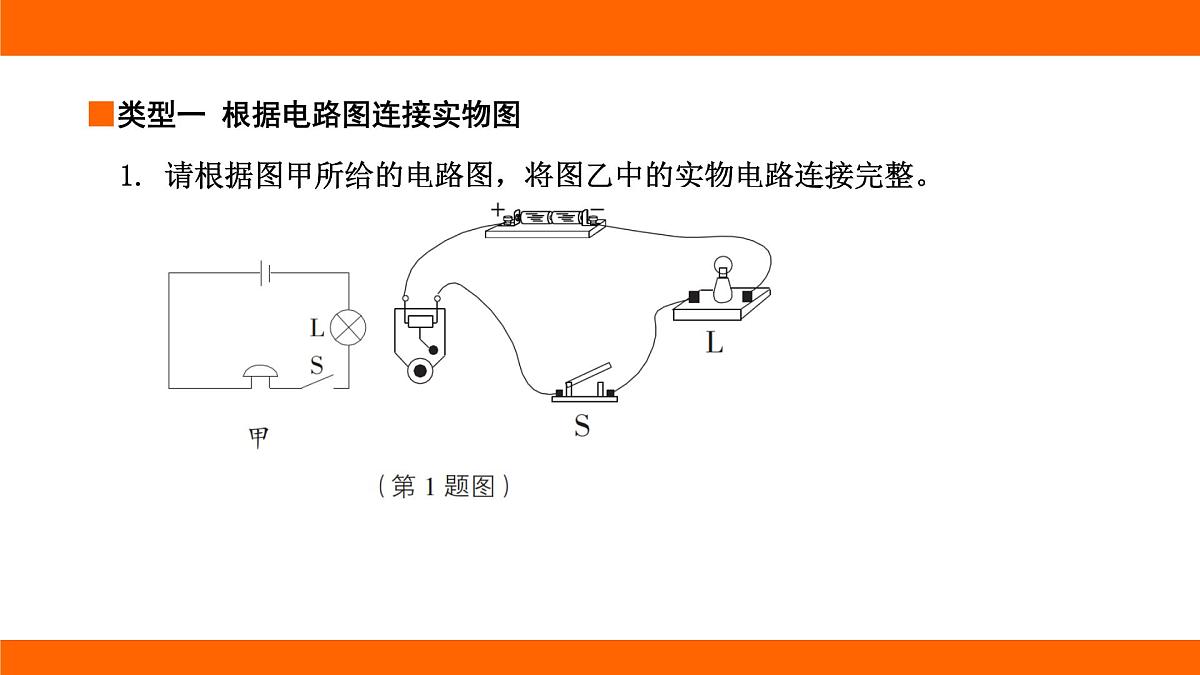

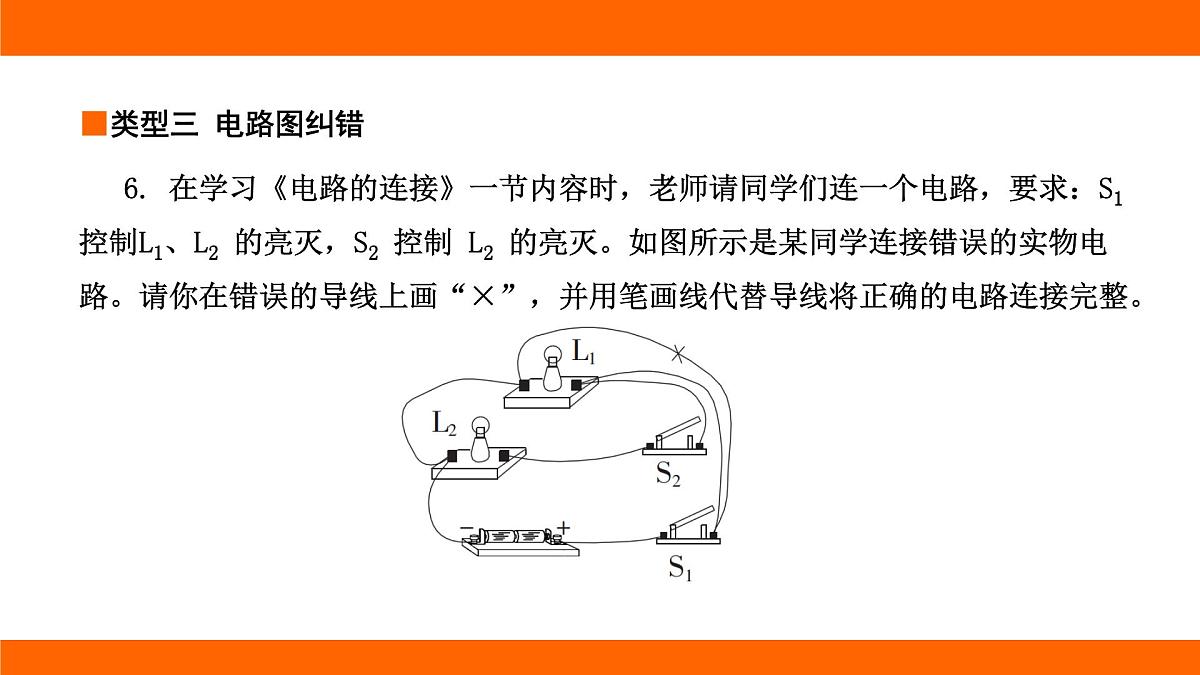

专项集训一 电路的连接第十一章 电路、电流和电压专项集训专项说明电路的连接是电学的基础，是同学们必须掌握的知识点，是中考中的必考点。 考查形式有根据电路图连接实物图、根据实物图画电路图及电路图纠错。1. 请根据图甲所给的电路图，将图乙中的实物电路连接完整。■类型一 根据电路图连接实物图2. 根据图甲所示的电路图用笔画线代替导线连接图乙中的实物电路。3. 根据图甲所示的电路图，将图乙中的实物电路补充完整。4. 请根据如图甲所示的实物连接图，在如图乙的虚线框内画出对应的电路图。■类型二 根据实物图画电路图5. 请根据如图所示的实物连接图，在虚线框内画出对应的电路图。6. 在学习《电路的连接》一节内容时，老师请同学们连一个电路，要求：S1 控制L1、L2 的亮灭，S2 控制 L2 的亮灭。如图所示是某同学连接错误的实物电路。请你在错误的导线上画“×”，并用笔画线代替导线将正确的电路连接完整。■类型三 电路图纠错7. 在探究“串联电路中电压的特点”实验中，要用电压表测灯 L2 两端的电压，连接的电路如图所示。 图中只有一根导线连错了，请在连错的导线上画“×”，并画出正确的连线。专项集训二 串、并联电路的识别专项说明串、并联电路的识别是中考的必考点，考查形式为根据电路图结合开关的断开或闭合识别电路的连接方式、根据描述判别日常生活中的电路的连接方式等。1. 如图所示的电路，下列说法错误的是（ ）A． 当闭合 S2、S3 时，灯 L1、L2 组成并联电路B． 当只闭合 S1 时，灯 L1、L2 组成串联电路C． 当闭合 S1、S2 时，只有灯 L1 发光D． 当 S1、S2、S3 同时闭合时，电源短路，灯 L1、L2 都不发光■类型一 复杂电路串、并联的识别C2. 如图所示的电路中，下列说法正确的是（ ）A． 分别将 1、2 连接，3、4 连接，L1 和 L2 串联B． 分别将 1、4 连接，2、3 连接，只有 L2 发光C． 只将 2、3、4 连接，则 L1 和 L2 并联D． 只将 2、3、4 连接，只有 L2 发光B3. 如图所示的电路图中，通过控制开关的闭合与断开，可实现不同方式的连接，以下正确的是 （ ）A． 只闭合 S1、S3，两灯泡并联B． 只闭合 S1、S3，两灯泡串联C． 只闭合 S1、S2，两灯泡都发光D． S1、S2、S3 同时闭合，两灯泡串联A4. 教室里有四盏电灯，去掉其中任意一盏电灯的灯泡，另外三盏电灯都能继续发光，则这四盏灯 （ ）A． 一定是串联B． 一定是并联C． 可能是串联，也可能是并联D． 无法判断■类型二 生活中电路连接类型的判断B5. 小明打开家里的抽油烟机时，发现抽油烟机的灯是熄灭的，但此时抽油烟机的压缩机仍在继续工作。关于抽油烟机的灯和压缩机的连接方式，下列判断正确的是 （ ）A． 一定是串联B． 一定是并联C． 可能并联，也可能串联D． 条件不足，无法判断B6. 如图所示的是毛绒玩具小熊，小熊体内有电池，两只眼睛是两个小灯泡，小熊右耳朵相当于开关，用手一捏右耳朵，两只眼睛就会同时发光，再捏一下，两只眼睛同时熄灭。根据此现象，小明判断小熊的两只眼睛一定是串联的。 你认为他的判断 ______（选填“合理”或“不合理”），理由是 _____________________________________________________________________________________。不合理两灯也可能是并联，当开关安装在干路上时，闭合或断开开关也能实现同时亮、同时灭专项集训三 简单电路的设计专项说明根据要求设计电路在近几年中考中考查比例较高，设计电路的基本方法为明确设计要求→确定用电器、开关及电源的连接方式→画出草图→验证。1. 开关串联型 共享电动车上有一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号闭合后，再转动电动车车把（S2），电动车才能正常启动，下列电路符合要求的是 （ ）■类型一 找出符合要求的电路设计D2. 开关并联型 现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。在如图所示的模拟电路中，S1 表示数字解锁开关，S2 表示图案解锁开关，S3 表示指纹解锁开关，灯泡 L 发光表示手机解锁成功，则下列模拟电路中符合上述要求的是 （ ）B3. 开关分别控制型 如图所示是某型号手电筒风扇。只闭合照明开关时，照明灯亮起；只闭合风扇开关时，风扇单独工作。 若用 S1 表示照明开关，S2 表示风扇开关，能实现上述功能的电路图是 （ ）D4. 一开关在干路上 科技的发展让智能家居进入了人们的生活。 小明家新安装了一个智能锁，需要通过“密码+人脸”两次识别成功才会开锁。 密码识别成功时仅 S1 闭合，灯 L 发光，照亮人脸进行识别，但不开锁，人脸识别成功后 S2 才会闭合，电动机 M 工作，开锁成功。下列电路符合要求的是 （ ）A5. 开关短路型 某同学设计了道路井盖移动报警电路，电路图如图所示。当井盖没有移动时，井盖开关 S 闭合，警示灯 L 不亮；当井盖被移动时，井盖开关 S 断开，警示灯 L 发光，（元件 R0 属于一种用电器，能起保护电路的作用）下列选项中符合设计要求的是（ ）B6. 开关混联型 小明同学为学校实验室设计了危险品专柜门的电路图。 根据要求，必须是分管领导和其中一名管理员同时开启钥匙（相当于开关闭合）才能打开柜门（电动机工作），甲为学校分管领导使用的钥匙，乙和丙分别是两名实验室管理员使用的钥匙，以下符合这一要求的电路是 （ ）B7. 喜欢观察的小明发现，教室的投影仪内有一个降温风扇和一个投影灯泡，当闭合投影仪的电源开关 S1 时，只有风扇工作，再闭合S2 时，灯泡和风扇同时工作。 当只闭合 S2时，风扇和灯泡都不工作。请在图中连线，设计一个符合上述要求的电路图。■类型二 根据要求设计电路8. 汽车的座椅和安全带插口相当于开关，人坐在座椅上时，座椅开关闭合，红灯 L1、绿灯L2 都发光，再将安全带插头插入插口时，安全带开关闭合，红灯 L1 熄灭，绿灯 L2 仍发光。 只将安全带插头插入插口时，两灯都不发光。 根据上述情形，请将如图所示的元件连接成一个符合要求的电路图。9. 如图甲所示是一种时尚的烹饪工具———空气炸锅。 使用它时发现：空气炸锅通过两个开关可以让电动机和发热管同时工作产生热风，也可以在加热结束后让电动机单独工作吹冷风给发热管降温，但是不会只发热而不吹风。请在图乙的虚线框内画出两个开关并完成空气炸锅工作的电路图。
