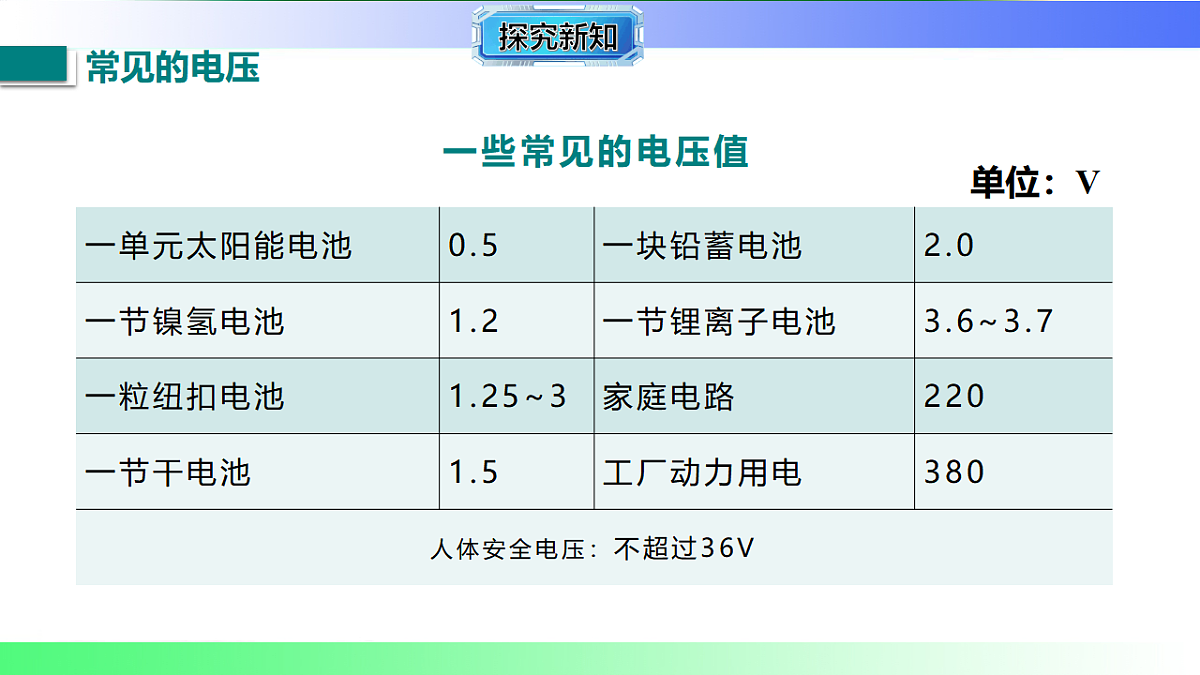

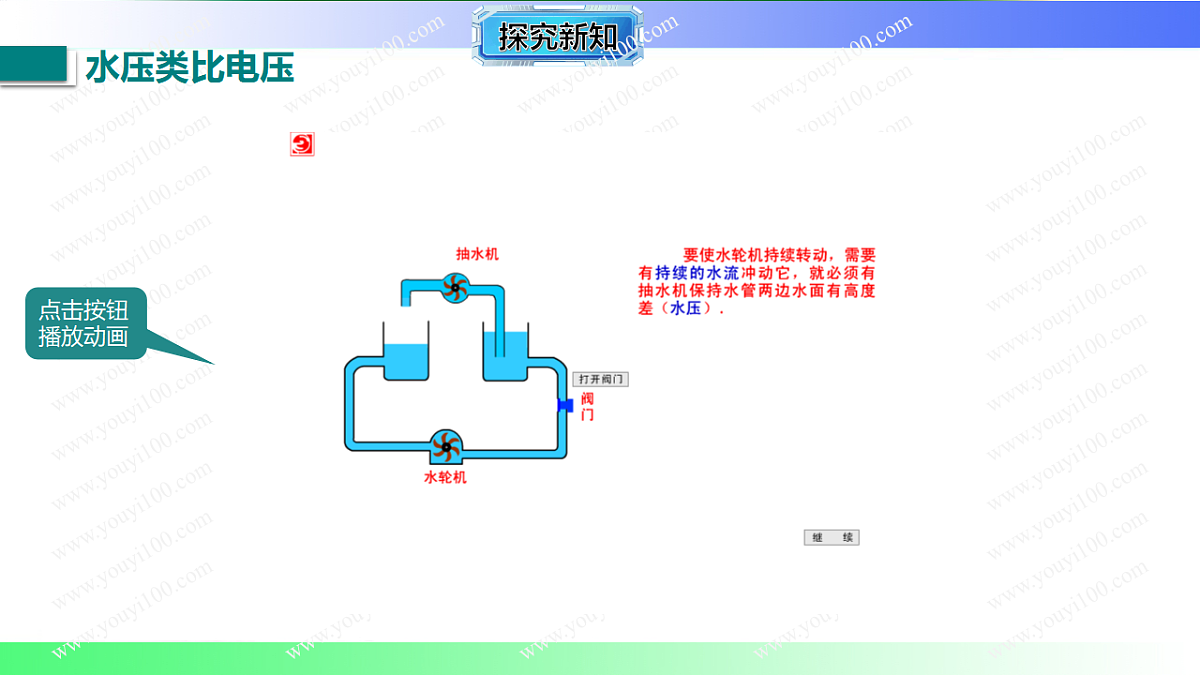

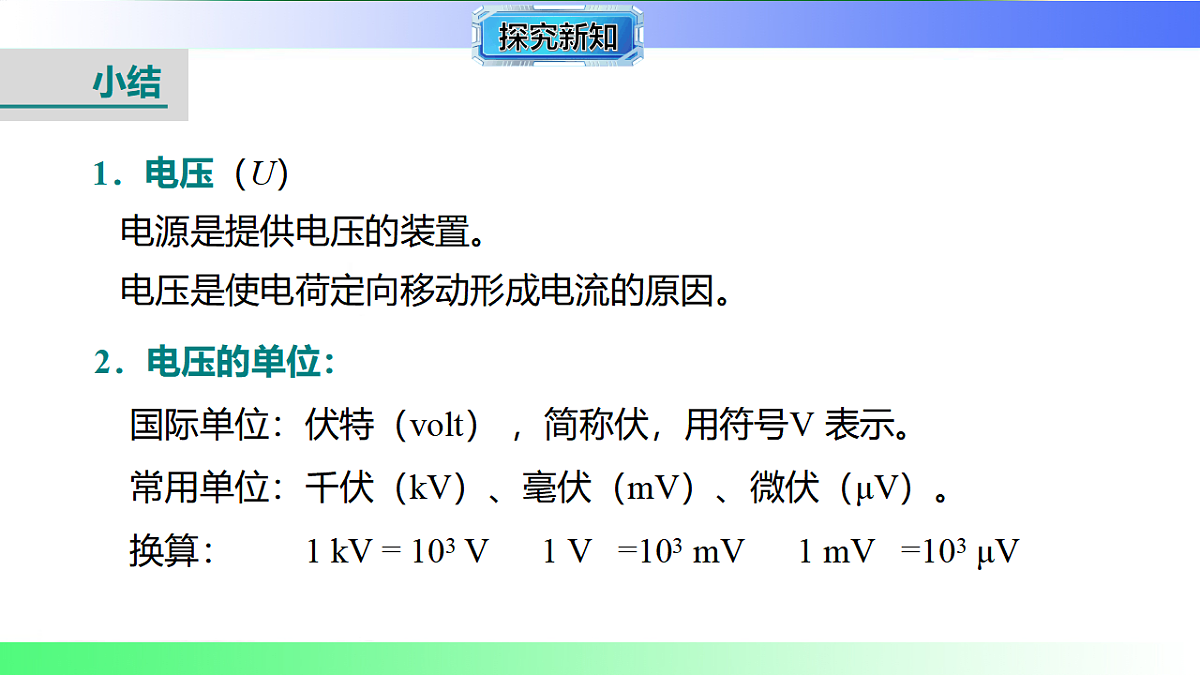

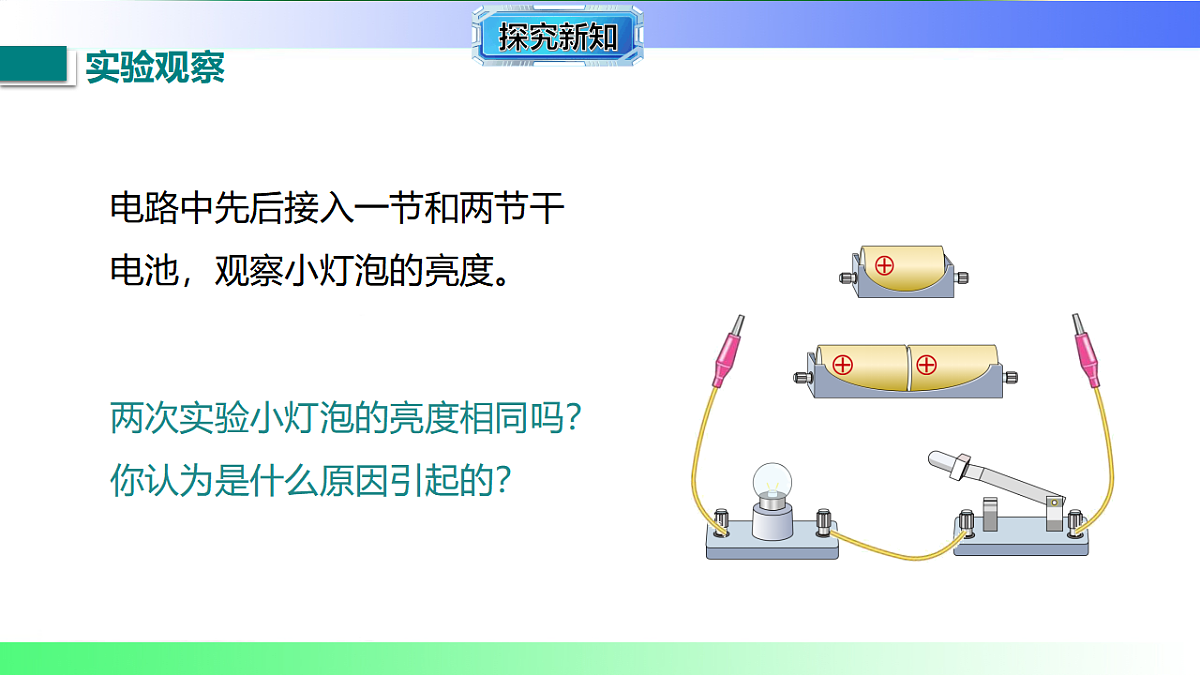

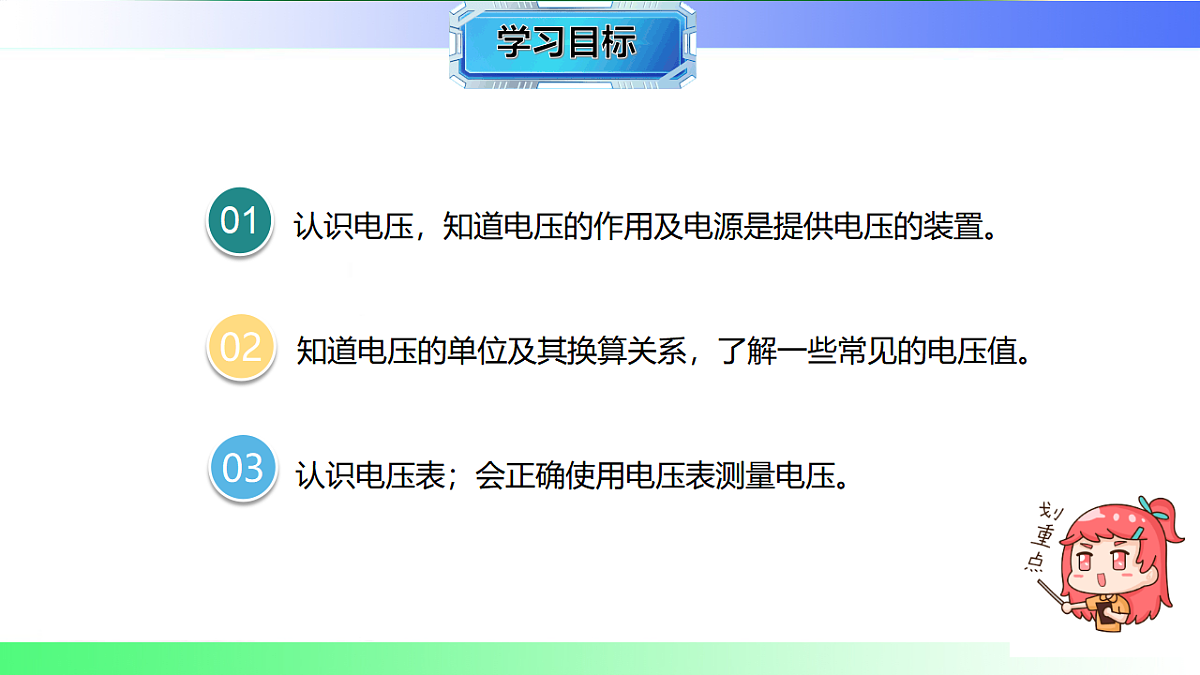

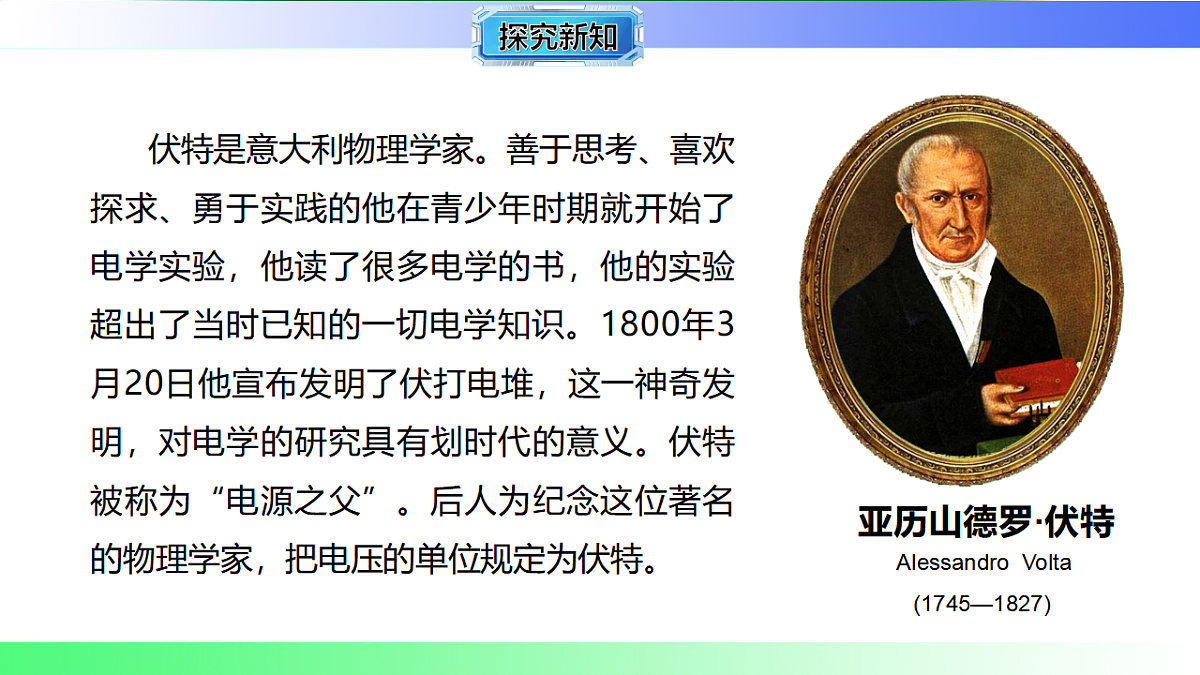

幻灯片 1：封面标题：11.5.1 电压 电压表学科：物理年级：九年级授课教师：[你的姓名]幻灯片 2：课程引入复习回顾：串联电路电流规律是什么？（串联电路中各处电流相等，I₁ = I₂ = I₃ = …）并联电路电流规律是什么？（并联电路中干路电流等于各支路电流之和，I = I₁ + I₂ + … + Iₙ）生活实例导入：展示生活中常见的用电器，如手电筒、手机、电视等，提问：这些用电器工作都需要什么？（电源）思考：电源的作用是什么？为什么不同用电器需要不同类型的电源（如干电池、锂电池、插座电源等）？引出电压的概念。幻灯片 3：电压的概念定义：电压是使电路中形成电流的原因。电源的作用就是给用电器两端提供电压。类比理解：把电路类比成水路，电流类比成水流，电压类比成水压。在水路中，水压使水定向流动形成水流；在电路中，电压使电荷定向移动形成电流。单位：基本单位：伏特，简称伏，符号 V。常用单位：千伏（kV）、毫伏（mV），换算关系为 1kV = 1000V，1V = 1000mV。常见电压值：一节干电池电压：1.5V。一节铅蓄电池电压：2V。家庭电路电压：220V。对人体安全的电压：不高于 36V。幻灯片 4：电压的测量4.51.62.94.53更换电源（增加 1 节电池）7.52.84.77.5数据分析：对比每次实验的电源电压 U 与各用电器两端电压之和 U₁ + U₂，发现两者大小相等（在误差允许范围内）。更换灯泡规格或电源电压后，虽然各部分电压值改变，但电源电压始终等于各用电器两端电压之和。实验结论：串联电路中，电源电压等于各用电器两端电压之和，即 U = U₁ + U₂。幻灯片 10：串联电路电压规律的理解与应用规律表述：在串联电路中，电源提供的总电压被各个用电器 “分担”，各用电器两端电压之和等于电源电压。微观解释：从能量转化角度，电流通过用电器时，电能转化为其他形式的能，电压起到推动电荷做功的作用，各用电器消耗的 “电压能” 总和等于电源提供的 “电压能”。应用示例：一个串联电路中有两个灯泡，电源电压为 9V，已知一个灯泡两端电压为 4V，则另一个灯泡两端电压是多少？（答案：9V - 4V = 5V）若串联电路中电源电压为 12V，有三个相同规格的灯泡串联，每个灯泡两端电压是多少？（答案：12V ÷ 3 = 4V）易错点提醒：串联电路中，不要误认为各用电器两端电压一定相等，电压分配与用电器电阻有关（后续学习）。幻灯片 11：实验探究三 —— 测量并联电路中各支路用电器两端电压与电源电压的关系实验目的：探究并联电路中各支路用电器两端电压与电源电压之间的关系。实验猜想：并联电路中各支路用电器两端电压可能相等且等于电源电压（或其他合理猜想）。实验器材：电源（电池组）、开关（干路 1 个）、2 个不同规格的小灯泡（L₁、L₂）、电压表、导线若干。实验电路图：画出并联电路示意图，标注电压表测量位置：①测量电源电压、②测量 L₁支路电压、③测量 L₂支路电压。实验步骤：按照电路图连接电路，开关断开。将电压表接入测量电源电压的位置①，选择合适量程，闭合开关，记录电压表示数 U。断开开关，将电压表改接到测量 L₁支路电压的位置②，闭合开关，记录电压表示数 U₁。断开开关，将电压表改接到测量 L₂支路电压的位置③，闭合开关，记录电压表示数 U₂。更换不同规格的小灯泡或改变电源电压，重复实验，记录多组数据。实验注意事项：区分干路和支路，确保电压表测量位置准确；每次更换测量位置后，检查电压表的量程和正负接线柱。幻灯片 12：并联电路电压数据记录与分析实验数据记录表：实验次数灯泡规格电源电压 U/VL₁支路电压 U₁/VL₂支路电压 U₂/V1L₁（2.5V）、L₂（3.8V）6.06.06.02L₁（1.5V）、L₂（2.5V）4.54.54.53更换电源（增加 1 节电池）7.57.57.5数据分析：对比每次实验的电源电压 U 与各支路电压 U₁、U₂，发现 U = U₁ = U₂，即并联电路中各支路用电器两端电压相等且等于电源电压。更换灯泡规格或电源电压后，这一关系始终成立。实验结论：并联电路中，各支路用电器两端电压相等，且都等于电源电压，即 U = U₁ = U₂。幻灯片 13：并联电路电压规律的理解与应用规律表述：在并联电路中，各支路两端电压与电源电压相同，各支路用电器 “享受” 相同的电压。微观解释：并联电路中各支路两端直接与电源两极相连，相当于各支路都直接连接到电源，所以电压相等。应用示例：一个并联电路中，电源电压为 15V，一条支路中灯泡两端电压是多少？（答案：15V）家庭电路中，各用电器并联，若电灯两端电压为 220V，那么电视两端电压是多少？（答案：220V）拓展思考：若并联电路中某一支路电阻改变，该支路电压会改变吗？（答案：不会，因为并联电路电压与电阻无关，只取决于电源电压）幻灯片 14：串、并联电路电压规律对比电路类型电压规律关键词示意图串联电路电源电压等于各用电器两端电压之和U = U₁ + U₂ + …求和、分担画出串联电路电压示意图，标注电源电压等于各用电器电压相加并联电路各支路用电器两端电压相等且等于电源电压U = U₁ = U₂ = …相等、相同画出并联电路电压示意图，标注各支路电压相等且等于电源电压记忆技巧：串联电压 “分蛋糕”，总和才是电源压；并联电压 “齐步走”，各支电源都相同。幻灯片 15：电压计算示例示例 1：串联电路电压计算题目：如图所示，串联电路中电源电压为 8V，L₁两端电压为 3V，求 L₂两端电压。解答：根据串联电路电压规律 U = U₁ + U₂，可得 U₂ = U - U₁ = 8V - 3V = 5V。答案：L₂两端电压为 5V。示例 2：并联电路电压计算题目：在并联电路中，已知电源电压为 12V，一条支路中电阻 R₁两端电压为多少？若再并联一个电阻 R₂，R₂两端电压又是多少？解答：根据并联电路电压规律，各支路电压等于电源电压。所以 R₁两端电压为 12V，R₂两端电压也为 12V。答案：R₁、R₂两端电压均为 12V。示例 3：综合分析题目：某电路中，两个灯泡连接方式未知，已知电源电压为 6V，一个灯泡两端电压为 2V，另一个灯泡两端电压为 4V，判断两灯泡的连接方式。解答：因为两灯泡电压之和等于电源电压，符合串联电路电压规律，所以两灯泡是串联连接。答案：两灯泡串联。幻灯片 16：课堂实验 —— 验证串、并联电路电压规律实验目的：熟练掌握电压表的使用方法。亲自验证串联电路电源电压等于各用电器两端电压之和、并联电路各支路用电器两端电压相等且等于电源电压的规律。实验器材：每组配备电源、开关、小灯泡（2 - 3 个）、电压表、导线若干。实验任务：连接串联电路，测量电源电压以及各用电器两端电压，记录数据并验证规律。连接并联电路，测量电源电压以及各支路电压，记录数据并验证规律。尝试连接串、并联混合电路，选择关键位置测量电压，分析电压关系（选做）。实验报告要求：画出实验电路图，标注电压表测量位置。设计数据记录表，准确记录测量结果。分析数据，得出实验结论，与理论规律对比。总结实验中遇到的问题及解决方法。幻灯片 17：课堂练习选择题：下列关于电压的说法正确的是（ ）A. 有电压就一定有电流 B. 电压是使电荷定向移动形成电流的原因 C. 一节干电池的电压是 2V D. 对人体安全的电压是 36V在串联电路中，电源电压为 10V，一个灯泡两端电压为 4V，则另一个灯泡两端电压为（ ）A. 4V B. 6V C. 10V D. 14V如图所示电路，电源电压为 6V，闭合开关后，电压表 V₁的示数为 3.5V，则电压表 V₂的示数为（ ）（图示：L₁和 L₂串联，V₁测 L₁电压，V₂测 L₂电压）A. 2.5V B. 3.5V C. 6V D. 9.5V填空题：电压的单位是______，符号是______。串联电路中电压的规律是____________________，公式表示为__________。并联电路中电压的规律是____________________，公式表示为__________。家庭电路的电压是______V。计算题：如图所示，L₁和 L2024北师大版物理九年级全册11.5.1电压 电压表第十一章 电路、电流和电压授课教师： . 班 级： . 时 间： . 自然界的现象千奇百怪，无所不有，很多动物也有发电的本领，像电鳐和电鳗，简直可以说是“水中的发电机”。电鳐和电鳗是怎样捕食的？它有什么秘密武器？ 电路中先后接入一节和两节干电池，观察小灯泡的亮度。两次实验小灯泡的亮度相同吗？你认为是什么原因引起的？点击按钮播放动画电压是使电荷定向移动形成电流的原因。电源是提供电压的装置。1．电压（U）国际单位：伏特（volt） ，简称伏，用符号V 表示。常用单位：千伏（kV）、毫伏（mV）、微伏（μV）。换算：　　1 kV = 103 V 1 V =103 mV 1 mV =103 μV2．电压的单位：一些常见的电压值单位：V 伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义。伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。 亚历山德罗·伏特Alessandro Volta(1745—1827)下列说法正确的是（ ）A．电路中只要有电压，就会有电流B．电压一定会使物体中的电子不断移动C．电路中有电流，电路两端一定有电压D．电流使导体中不断形成电压C电路中有电压，但是不构成通路，就不会有电流。电路中有电压，但是不构成通路，就不会使电子不断移动。电压是形成电流的原因，而电流不是形成电压的原因。1．电压表必须和被测的用电器并联。2．电流必须从正接线柱流入，从负接线柱流出。3．必须正确选择量程，可先用大量程进行“试触”。4．电压表可以直接连到电源的两极，测量电源电压！+- 如图所示的电路能用电压表测出灯泡 L1 两端电压的是（　 ）正负极接反，不能测出L1两端的电压B与电源并联，电压表测的是电源两端的电压与 L1 并联，正负接线柱的接法也正确与 L2并联，测的是 L2两端的电压判断下列电压表分别测的是谁两端的电压？L1L1L2L2测L1两端电压测L1或L2或电源电压第一步：看量程；第二步：看最小分度值；第三步：读数。0~3 V0~15V0.1 V0.5 V量程分度值电压表与电流表(不同点)两个表的读数各是多少？对比测量结果的倍数关系是否与量程的倍数关系相同？量程0~3 V 1.6 V量程0~15 V 8 V将电压表接在小灯泡两端，接通电路，读取的数据是 ________ V ；将电压表接在电源两端，接通电路，读取的数据是 _________ V。在只有一个用电器的电路中，用电器两端的电压与电源电压相等。1.[科学思维]恰当运用“类比法”可深刻理解物理现象。如图所示，我们可以将电路中的______类比为水路中的水流，电路中的______类比为水路中的水压，而抽水机在“水路”中的作用相当于电路中的________。电流知识点1电压电压电源　2．一节干电池的电压为______V，合_________mV，家庭生活用电的电压为________V，雷电的电压可达103________(填单位)。1.51 500220kV3．下列关于电压的说法中错误的是(　　)A．电源是提供电压的装置B．电路中有电流就一定有电压C．电路中有电压就一定会形成电流D．电压使电荷定向移动形成电流C4. [原创题]如图甲所示的为实验室用来测量电压大小的电压表，请回答下列问题。(1)结构：这种电压表通常有____个接线柱，有两个量程，分别是________V和________V，对应的分度值分别是______V和______V。(2)使用：测量时，电压表要与被测用电器______联，使标有“－”号的接线柱靠近电源的____极，另一个接线柱靠近电源的______极。在不能估计被测电压大小的情况下，应先选用大量程，采用________法判断。3知识点2电压表及其使用0～30～150.10.5并负正试触(3)连入电路：小点用电压表测量小灯泡两端的电压，如图乙所示，用笔画线将电压表连入电路中。(4)测量电压：图乙中电压表正确连接后，电压表示数如图丙所示，小灯泡L两端的电压为________V，电源电压为______V。2.62.65．在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是(　　)C知识点3电压的测量6．在如图所示的电路中，当开关S闭合时，电压表测的是________两端的电压。L17.[跨学科·化学　2024·淮安中考改编]如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。下列说法正确的是(　　)A．该水果电池的电压为3 VB．该水果电池的正极是铁片C．橙子在此装置中能提供电能D．将多个橙子并联，可以得到更高的电压C8．[2025·西安模拟改编]如图所示，闭合开关，要使两灯泡都能发光，下列说法中正确的是(　　)A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表B9．[2025·咸阳模拟改编]物理老师说过：电流表在电路中相当于导线，电压表在电路中相当于开路。爱动脑筋的小强将完好的电流表、电压表、小灯泡连接成如图所示的电路，电源由两节新干电池组成，当开关闭合后，会出现(　　)A．电压表示数接近3 VB．电流表指针明显偏转C．小灯泡发光D．电池被烧坏A思路点睛：判断电流表是否有示数时，可以将电压表等效为断路。判断电压表是否有示数时，可以将电流表等效为导线。10．在如图所示的电路中，闭合开关，电路的连接方式是________，电压表V1测量________两端的电压，电压表V2测量________两端的电压。串联L2L1[变式]如图所示，电源电压不变，闭合开关S，L1、L2均发光。当开关S1闭合、S2断开时，电压表测______两端的电压；当开关S1断开、S2闭合时，电压表测________________两端的电压，若再闭合S1，电压表示数________(填“变大”“不变”或“变小”)。L1电源(或L1和L2)不变11. [新考法]如图所示的为多用途“演示教学电表”的简化表盘及接线情况，此时所测的物理量是______，量程是__________，示数为______。电压0～2.5 V1 V12．[2025·厦门模拟改编]如图所示，电源电压为3 V，闭合开关后，灯L1不发光，L2发光，若电路只有一处故障，可能是____________。[变式1)若灯泡L1、L2均不发光，电压表示数为3 V，则电路故障可能是__________。[变式2)若灯泡L1、L2均不发光，电压表无示数，则电路故障可能是____________。L1短路L1断路L2断路13. [高阶思维]如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙、丙三个电表(电流表或电压表)等组成。闭合开关S后，两个小灯泡L1、L2均能发光。请问甲、乙、丙是电压表还是电流表？若乙是电压表，则甲是________表、丙是______表；若乙是电流表，则甲是______表、丙是______表。电流电流电压电压电压电压表电压电压表电压表的使用方法电源是提供电压的装置单位：伏特(V)常见的电压值电压表电压是形成电流的原因谢谢观看！
