人教版九年级物理寒假分层练习第10练 电流的测量-（2份，原卷版+解析版）

这是一份人教版九年级物理寒假分层练习第10练 电流的测量-（2份，原卷版+解析版），文件包含人教版九年级物理寒假分层练习第10练电流的测量-原卷版doc、人教版九年级物理寒假分层练习第10练电流的测量-解析版doc等2份试卷配套教学资源，其中试卷共14页， 欢迎下载使用。
一、选择题

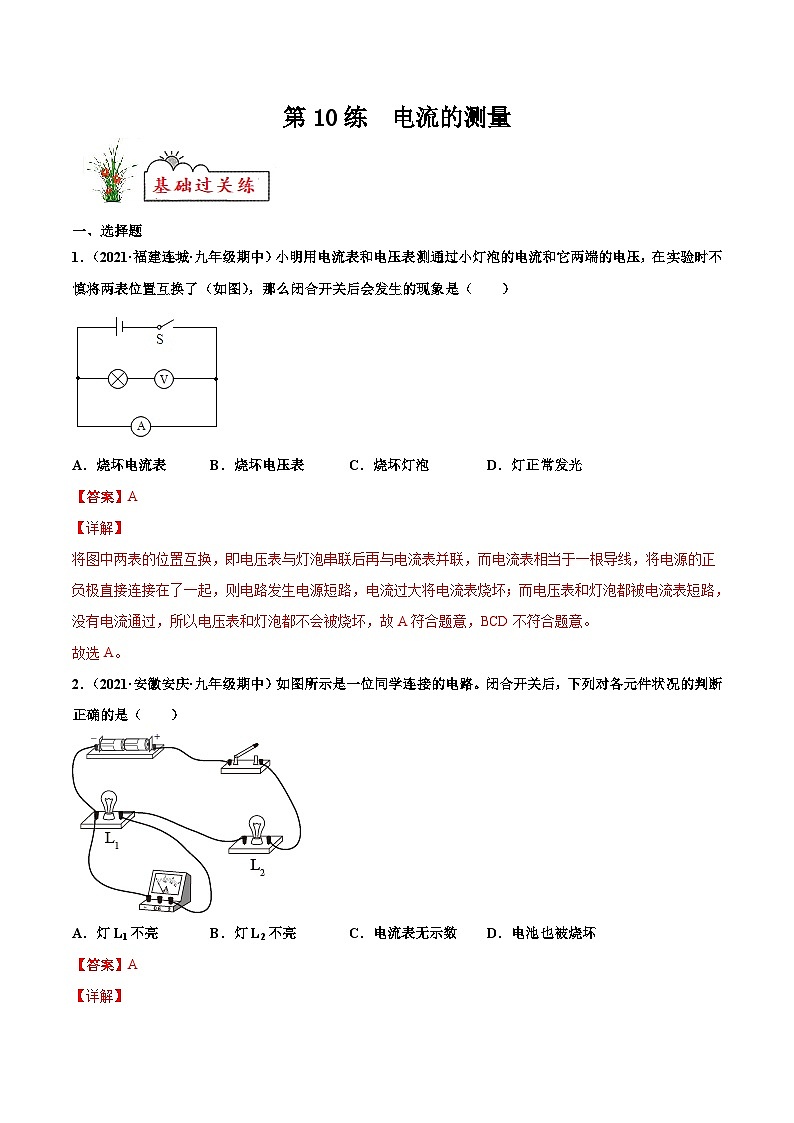

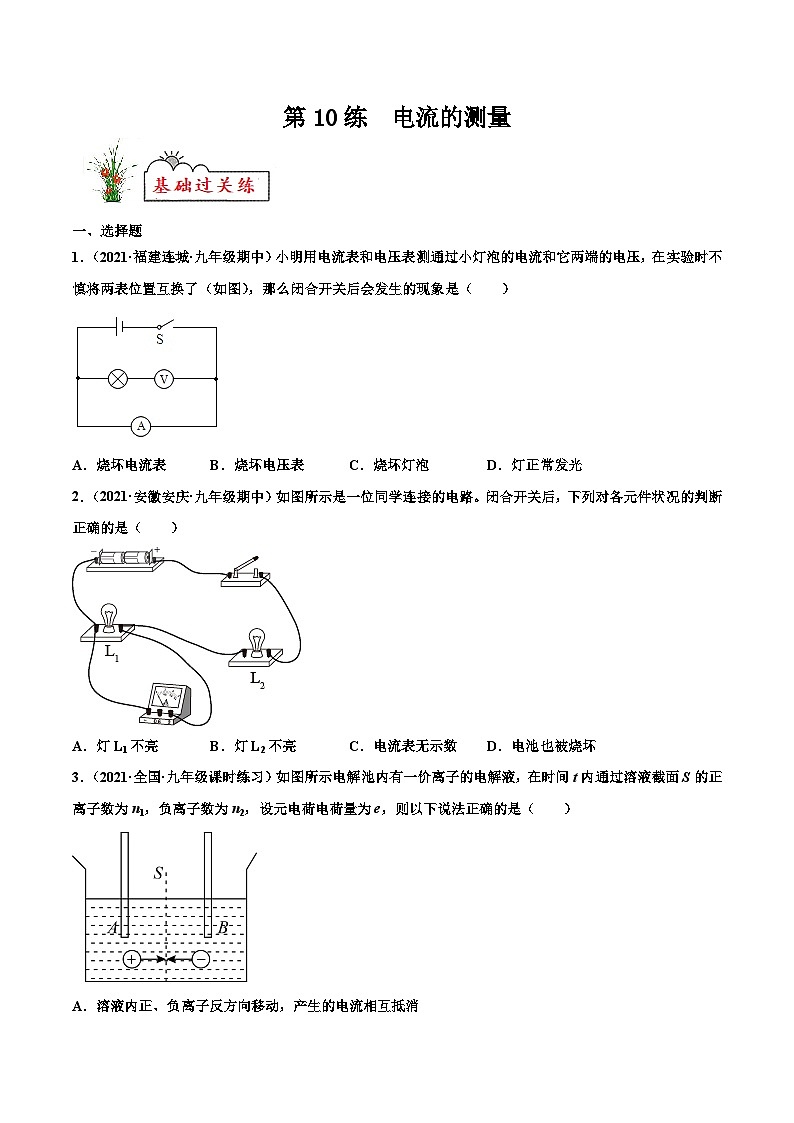

1．（2021·福建连城·九年级期中）小明用电流表和电压表测通过小灯泡的电流和它两端的电压，在实验时不慎将两表位置互换了（如图），那么闭合开关后会发生的现象是（ ）
A．烧坏电流表B．烧坏电压表C．烧坏灯泡D．灯正常发光
2．（2021·安徽安庆·九年级期中）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（ ）
A．灯L1不亮B．灯L2不亮C．电流表无示数D．电池也被烧坏

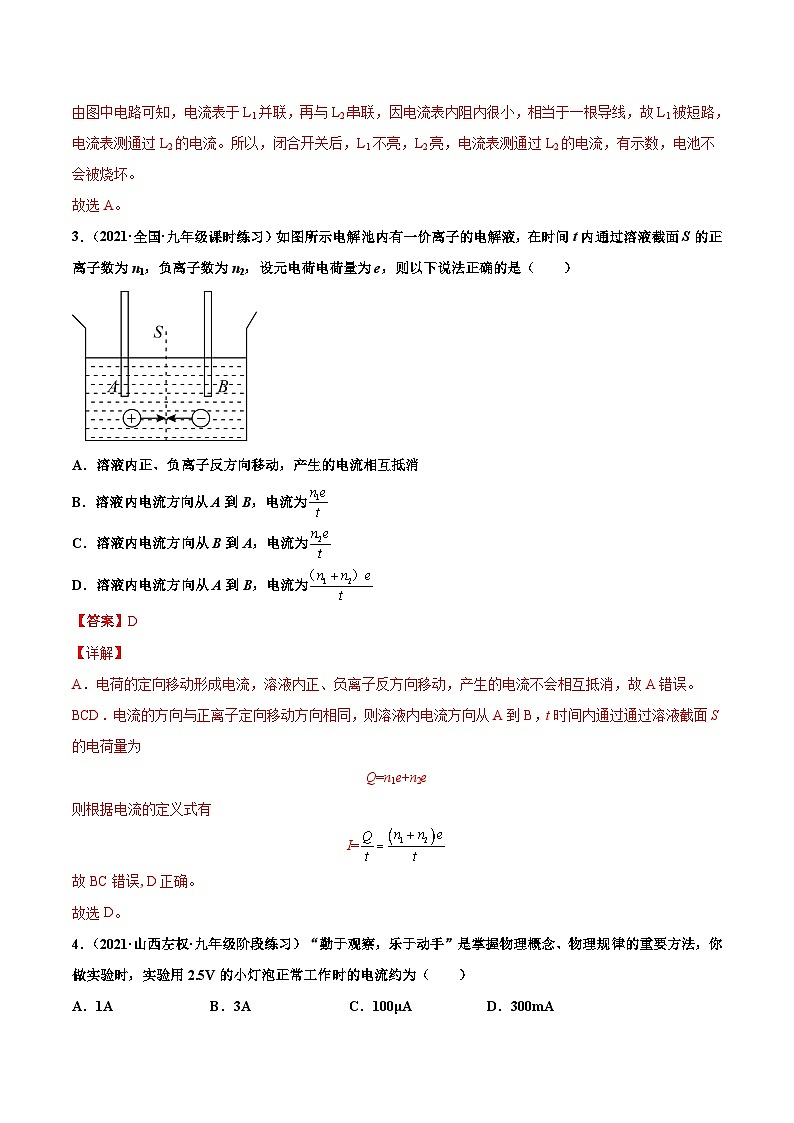

3．（2021·全国·九年级课时练习）如图所示电解池内有一价离子的电解液，在时间t内通过溶液截面S的正离子数为n1，负离子数为n2，设元电荷电荷量为e，则以下说法正确的是（ ）
A．溶液内正、负离子反方向移动，产生的电流相互抵消
B．溶液内电流方向从A到B，电流为
C．溶液内电流方向从B到A，电流为
D．溶液内电流方向从A到B，电流为
4．（2021·山西左权·九年级阶段练习）“勤于观察，乐于动手”是掌握物理概念、物理规律的重要方法，你做实验时，实验用2.5V的小灯泡正常工作时的电流约为（ ）
A．1AB．3AC．100μAD．300mA

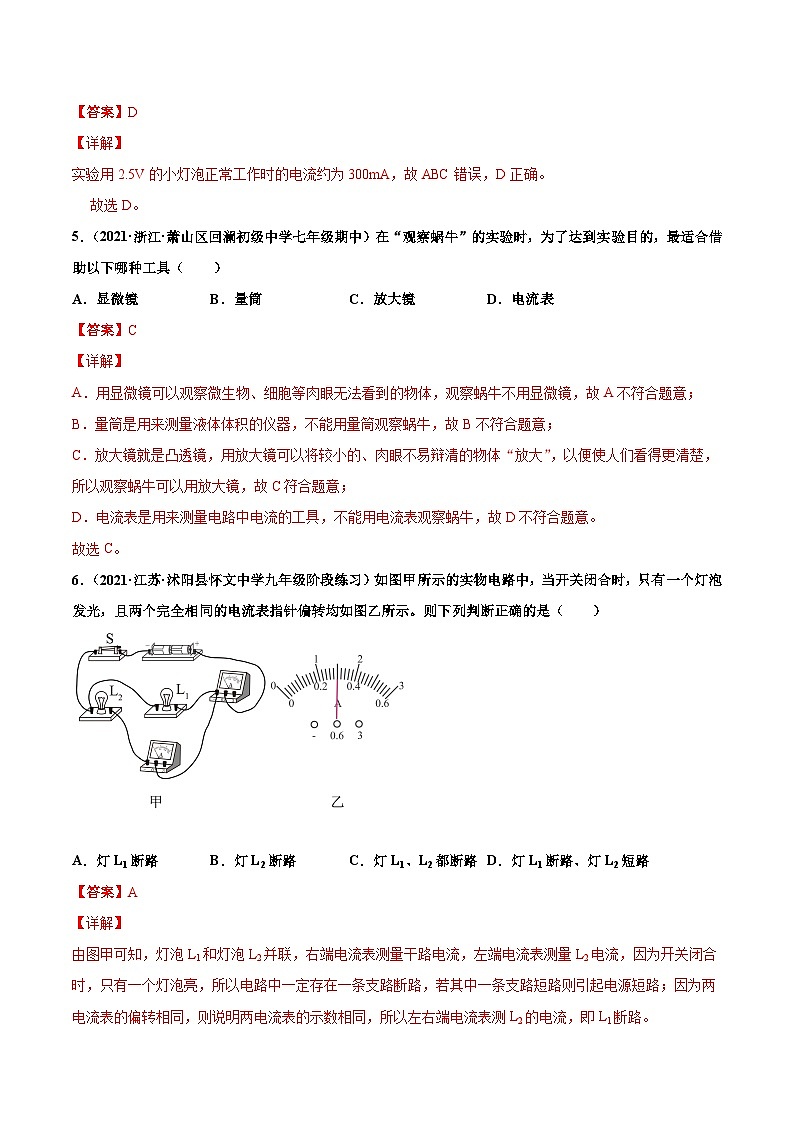

5．（2021·浙江·萧山区回澜初级中学七年级期中）在“观察蜗牛”的实验时，为了达到实验目的，最适合借助以下哪种工具（ ）
A．显微镜B．量筒C．放大镜D．电流表

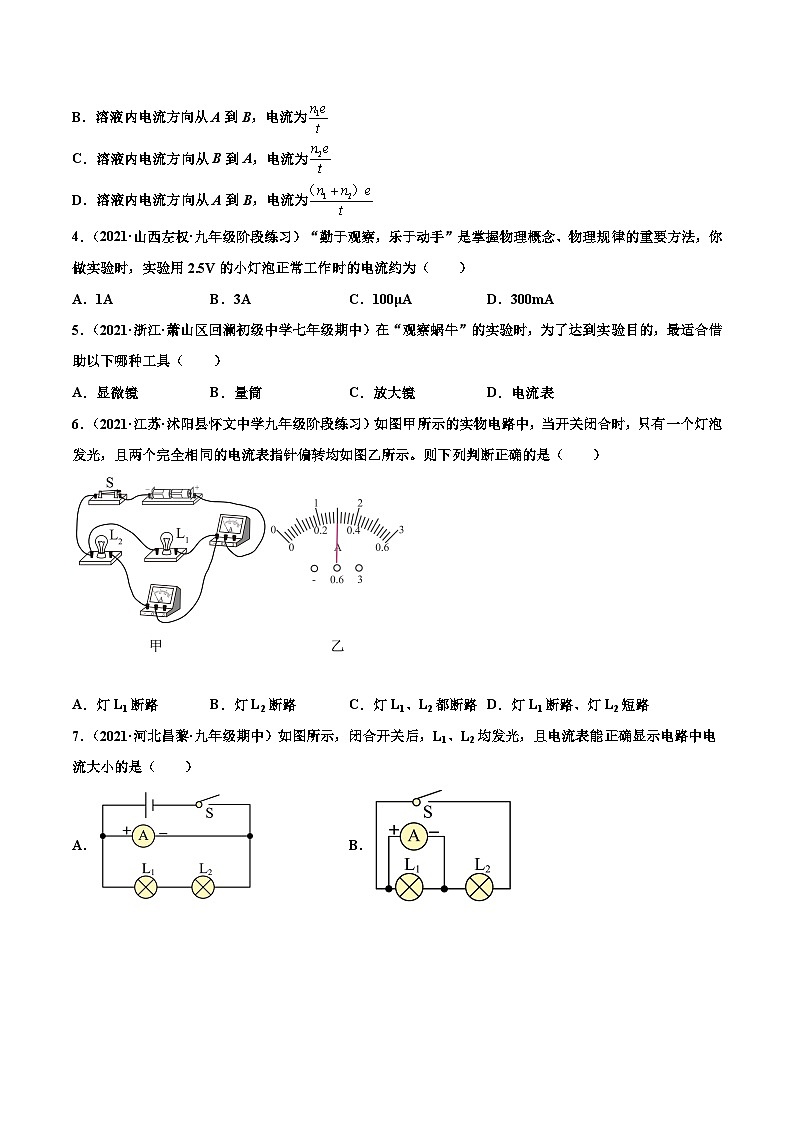

6．（2021·江苏·沭阳县怀文中学九年级阶段练习）如图甲所示的实物电路中，当开关闭合时，只有一个灯泡发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．灯L1断路B．灯L2断路C．灯L1、L2都断路D．灯L1断路、灯L2短路
7．（2021·河北昌黎·九年级期中）如图所示，闭合开关后，L1、L2均发光，且电流表能正确显示电路中电流大小的是（ ）
A．B．
C．D．
8．（2021·山东南区·九年级期中）图中，能直接测量通过灯L1电流的电路是（ ）
A．B．
C．D．
二、非选择题
9．（2021·河北·石家庄二十三中九年级阶段练习）如图所示，灯L1、L2并联，现要测L2支路中的电流，线头P应与电流表标______的接线柱相连；若要测L1与L2并联后总的电流，线头P应与电流表标______的接线柱相连。（均选填“-”、“0.6”或“3”）
三、实验题
10．（2021·广东·广州市第八十九中学九年级期中）灯泡和灯泡并联，电流表测量通过灯的电流（没超过），开关控制整个电路。
（1）在如图2所示的方框中画出电路图，并在图1中连接实物图。___________；
（2）开关闭合，若测得通过灯的电流如图3所示，则通过灯的电流是_____，若通过开关的电流是，则通过灯的电流是______。
四、作图题
11．（2021·山西·平遥县岳壁一中九年级期中）在探究“并联电路电流规律”的实验中，小明设想L1和L2并联，开关同时控制两灯，电流表测L1的电流，图中已画部分连线。请你根据小明设想将图甲未完部分用笔画线代替导线正确连接完整。开关闭合后电流表的示数0.3A，请在方框画出电流表指针所指的位置。（________） （________）
