人教版九年级物理寒假分层练习第14练 电阻-（2份，原卷版+解析版）

这是一份人教版九年级物理寒假分层练习第14练 电阻-（2份，原卷版+解析版），文件包含人教版九年级物理寒假分层练习第14练电阻-原卷版docx、人教版九年级物理寒假分层练习第14练电阻-解析版docx等2份试卷配套教学资源，其中试卷共18页， 欢迎下载使用。
一、选择题

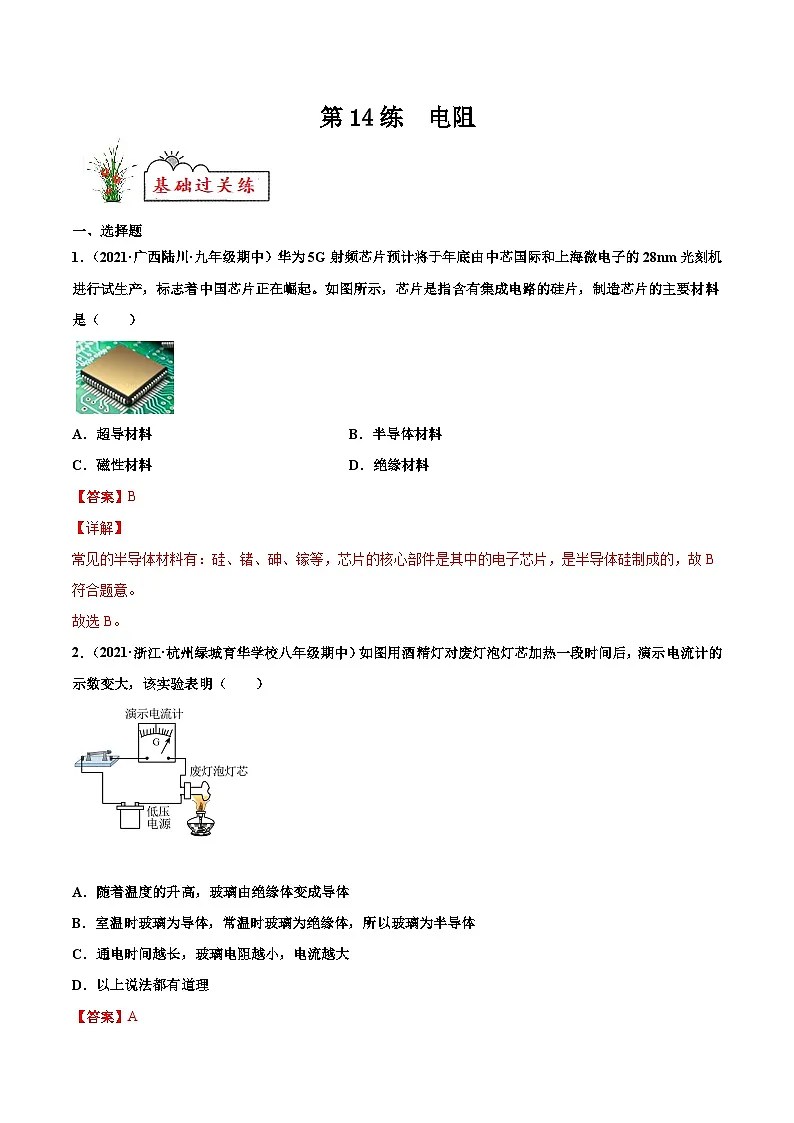

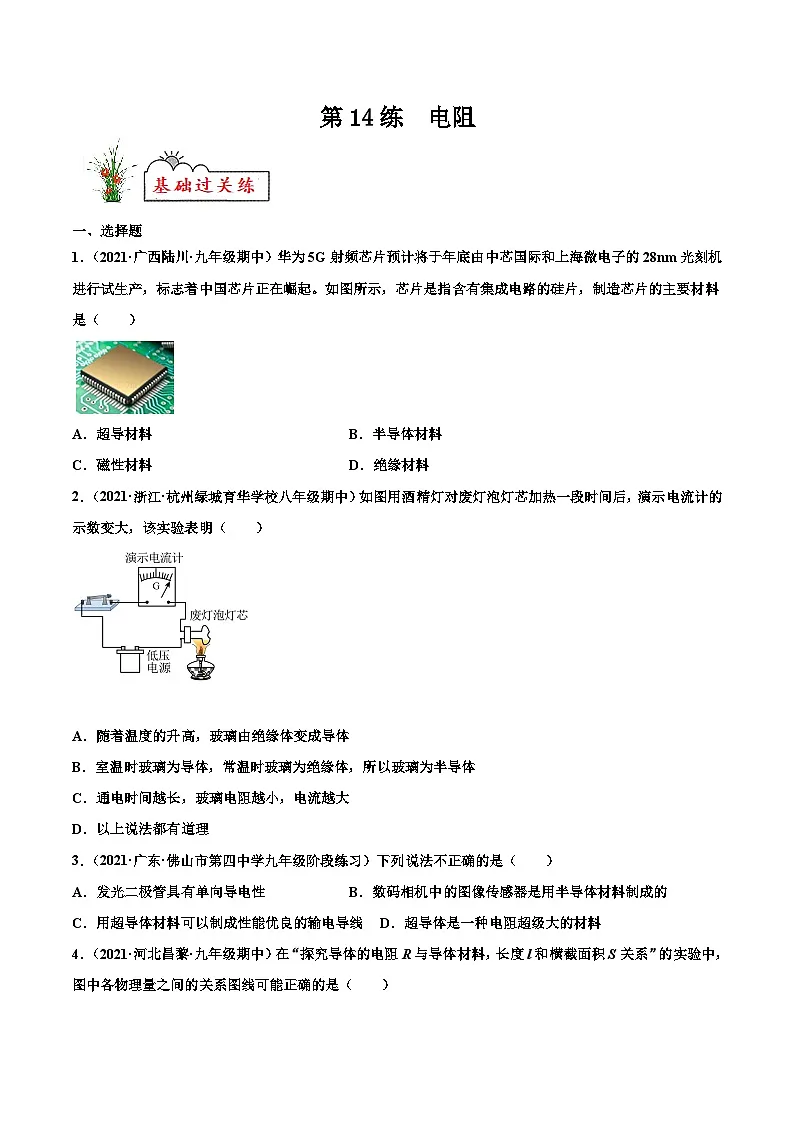

1．（2021·广西陆川·九年级期中）华为5G射频芯片预计将于年底由中芯国际和上海微电子的28nm光刻机进行试生产，标志着中国芯片正在崛起。如图所示，芯片是指含有集成电路的硅片，制造芯片的主要材料是（ ）
A．超导材料B．半导体材料
C．磁性材料D．绝缘材料
2．（2021·浙江·杭州绿城育华学校八年级期中）如图用酒精灯对废灯泡灯芯加热一段时间后，演示电流计的示数变大，该实验表明（ ）
A．随着温度的升高，玻璃由绝缘体变成导体
B．室温时玻璃为导体，常温时玻璃为绝缘体，所以玻璃为半导体
C．通电时间越长，玻璃电阻越小，电流越大
D．以上说法都有道理
3．（2021·广东·佛山市第四中学九年级阶段练习）下列说法不正确的是（ ）
A．发光二极管具有单向导电性B．数码相机中的图像传感器是用半导体材料制成的
C．用超导体材料可以制成性能优良的输电导线D．超导体是一种电阻超级大的材料

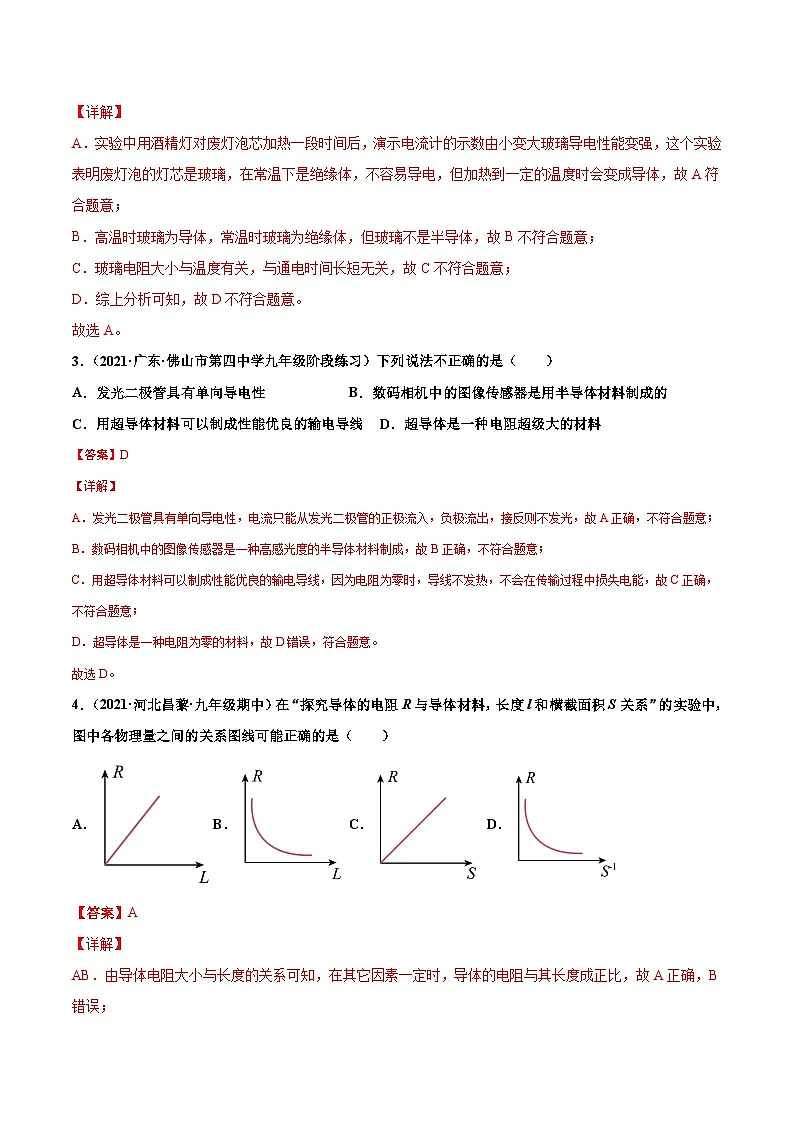

4．（2021·河北昌黎·九年级期中）在“探究导体的电阻R与导体材料，长度l和横截面积S关系”的实验中，图中各物理量之间的关系图线可能正确的是（ ）
A．B．C．D．

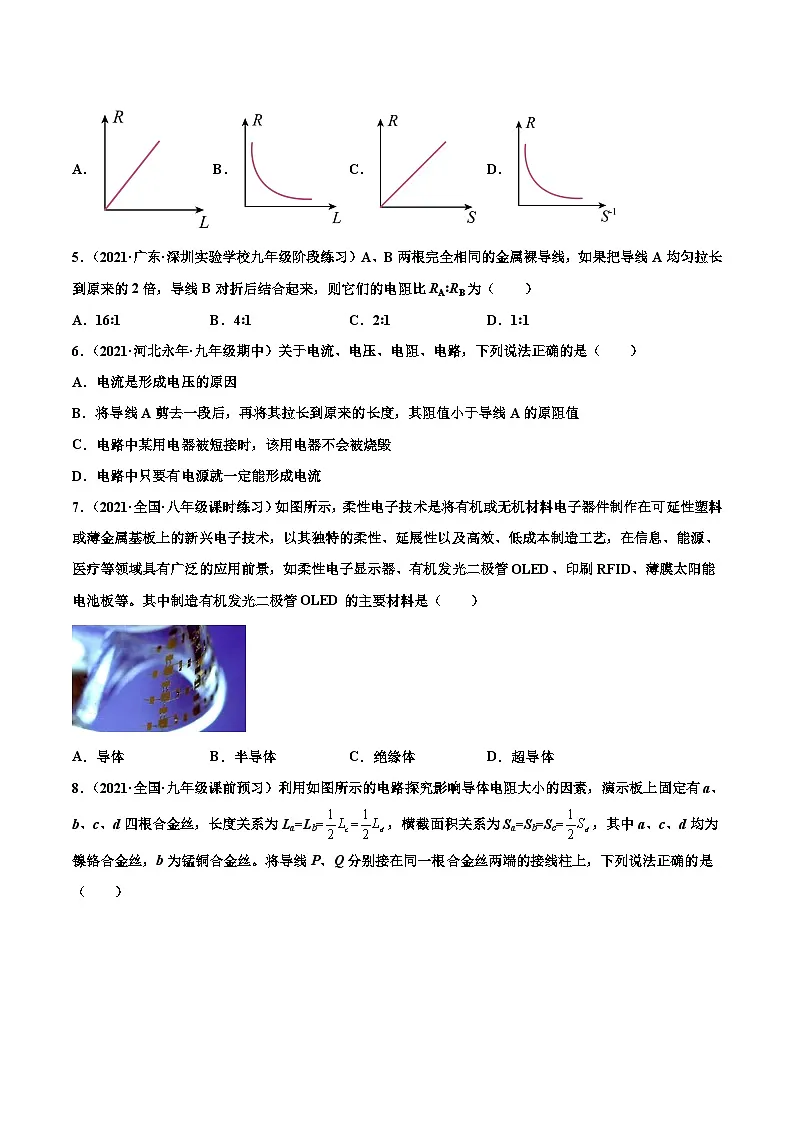

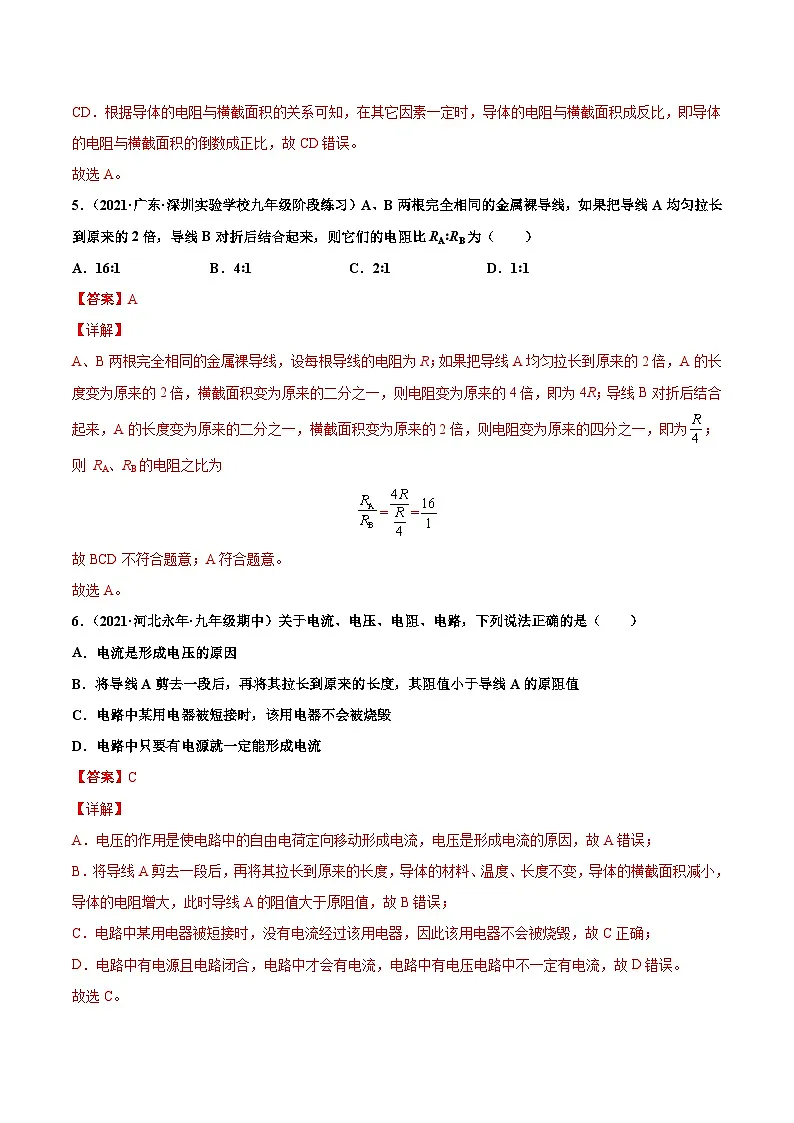

5．（2021·广东·深圳实验学校九年级阶段练习）A、B两根完全相同的金属裸导线，如果把导线A均匀拉长到原来的2倍，导线B对折后结合起来，则它们的电阻比RA∶RB为（ ）
A．16∶1B．4∶1C．2∶1D．1∶1
6．（2021·河北永年·九年级期中）关于电流、电压、电阻、电路，下列说法正确的是（ ）
A．电流是形成电压的原因
B．将导线A剪去一段后，再将其拉长到原来的长度，其阻值小于导线A的原阻值
C．电路中某用电器被短接时，该用电器不会被烧毁
D．电路中只要有电源就一定能形成电流
7．（2021·全国·八年级课时练习）如图所示，柔性电子技术是将有机或无机材料电子器件制作在可延性塑料或薄金属基板上的新兴电子技术，以其独特的柔性、延展性以及高效、低成本制造工艺，在信息、能源、医疗等领域具有广泛的应用前景，如柔性电子显示器、有机发光二极管OLED、印刷RFID、薄膜太阳能电池板等。其中制造有机发光二极管OLED的主要材料是（ ）
A．导体B．半导体C．绝缘体D．超导体

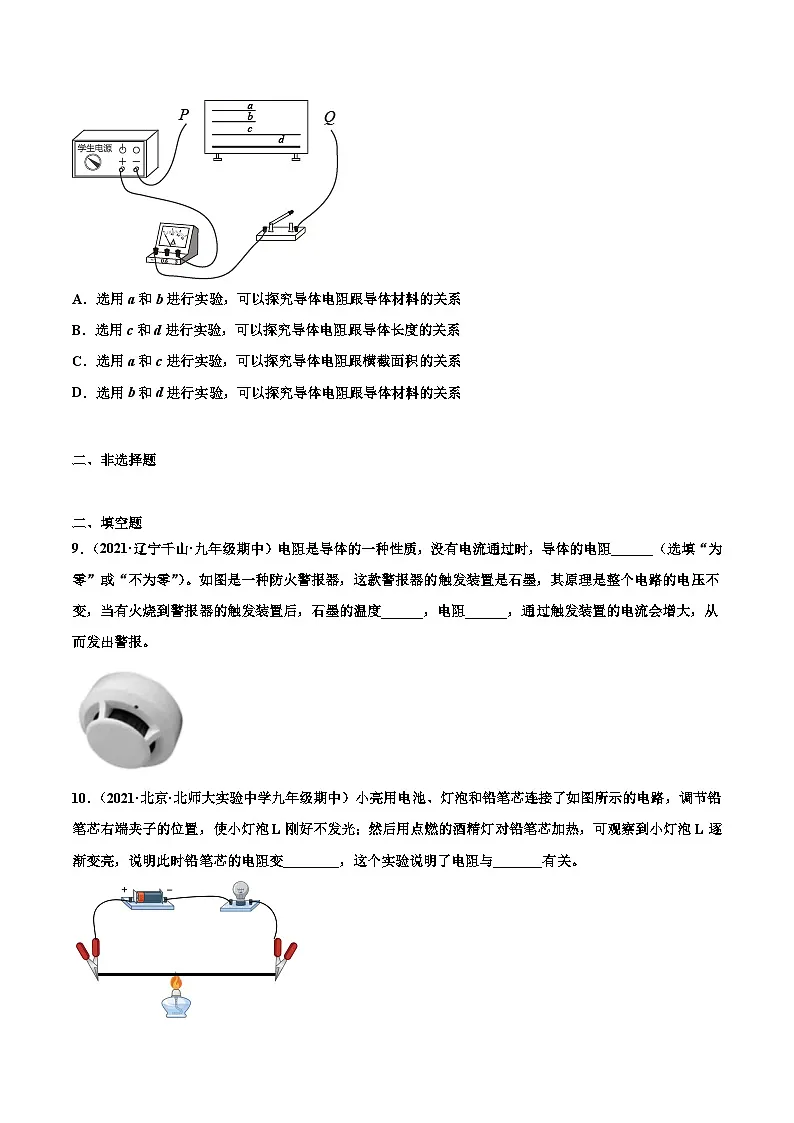

8．（2021·全国·九年级课前预习）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
二、非选择题
二、填空题
9．（2021·辽宁千山·九年级期中）电阻是导体的一种性质，没有电流通过时，导体的电阻______（选填“为零”或“不为零”）。如图是一种防火警报器，这款警报器的触发装置是石墨，其原理是整个电路的电压不变，当有火烧到警报器的触发装置后，石墨的温度______，电阻______，通过触发装置的电流会增大，从而发出警报。
10．（2021·北京·北师大实验中学九年级期中）小亮用电池、灯泡和铅笔芯连接了如图所示的电路，调节铅笔芯右端夹子的位置，使小灯泡L刚好不发光；然后用点燃的酒精灯对铅笔芯加热，可观察到小灯泡L逐渐变亮，说明此时铅笔芯的电阻变________，这个实验说明了电阻与_______有关。
三、实验题
11．（2021·山东南区·九年级期中）探究影响导体电阻大小的因素
实验中分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了实验检验。实验时，对每一个猜想都用三个实验数据进行对比，表格中给出了A～G七种导体。
（1）实验中，通过观察______来比较电阻的大小，此过程用到的研究方法是______。
（2）分析A、B、C三种导体的相关数据，可得出的结论是______。
（3）若要研究导体电阻与导体长度的关系，应选择的三种导体为______。
（4）将另外的金属丝H接入电路，闭合开关后用酒精灯对其进行加热，每隔10s记录一次电流值，实验测得的数据如表，由此可以得出该导体的电阻随温度的升高而______（选填“增大”、“减小”或“不变”）。
（5）某同学认为将图中电流表换成小灯泡的实验方案更好，请你对他的方案作出评价：______。
四、综合题
12．（2021·广东·深圳市罗湖区翠园初级中学九年级期中）阅读短文，回答问题：
LED灯制冷片
LED灯相对于传统光源具有体积小、光效高、节约能源、使用寿命长等优点，成为人们照明的首选产品。但就目前而言，LED灯电光转化效率仅有20%，剩下的能量白白耗散掉，使自身温度升高，从而影响使用寿命。
研究表明，利用半导体制冷片可降低LED灯的温度。根据帕尔贴效应，将LED灯和半导体制冷片接触，当制冷片和直流电源连接成通路时，就可以达到制冷效果。半导体材料有P型半导体和N型半导体两种，甲图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别和铜片B连接后接到直流电源的两端，此时电路的电流方向是从N型半导体经A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量，反之，改变直流电源的正负极，铜片B会从空气吸收热量，铜片A会向空气放出热量。
半导体中有可以自由移动的电荷。通电时，电荷移动的方向与电流方向相反。由于电荷在不同的材料中具有不同的能量，当它从高能量状态向低能量状态运动时放出热量；从低能量状态向高能量状态运动时吸收热量。
实验发现，改变半导体制冷片两端电压，得到LED灯平均温度随时间变化的图像如图乙所示。当半导体制冷片输入电压为5V时，LED灯温度快速降低至27℃，之后LED灯持续放热，温度上升至44℃进入稳定状态。断开所有电源，半导体制冷片和LED灯均停止工作，LED灯温度突然跃升到48℃，然后下降到室温。
（1）LED灯发光时，将电能转化为光能外，还转化为______能；
（2）为了延长LED灯的使用寿命，应该将LED灯和甲图的铜片______（A/B）紧密接触。若将甲图中电源换成交流电源，此时______（能/不能）对LED灯正常制冷；
（3）甲图中，电荷的能量在N型半导体______（高于/低于）P型半导体；
（4）根据制冷片在不同电压下LED灯温度随时间变化的图像，下列说法错误的是______；
A．使用半导体制冷片后，不同电压下LED灯温度均有所下降
B．加在半导体制冷片两端的电压越高，冷却效果越好
C．加在半导体制冷片两端的电压为5V时，冷却效果最好
D．加在半导体制冷片两端的电压为6V时的冷却效果比7V好，比8V差
（5）根据文中信息，从开始到停止工作LED灯温度随时间变化的大致图像是______ 。
A． B． C． D．
体导
长度
横面积
材料
电流/A
A
l
S
锰铜
0.05
B
l
2S
锰铜
0.1
C
l
3S
锰铜
0.15
D
0.5l
2S
锰铜
0.2
E
1.5l
2S
锰铜
0.67
F
l
3S
镍铬合金
0.04
G
l
3S
铁
0.1
时间/s
10
20
30
40
电流/A
0.22
0.20
0.16
0.14
