人教版九年级物理寒假分层练习第15练 变阻器-（2份，原卷版+解析版）

这是一份人教版九年级物理寒假分层练习第15练 变阻器-（2份，原卷版+解析版），文件包含人教版九年级物理寒假分层练习第15练变阻器-原卷版docx、人教版九年级物理寒假分层练习第15练变阻器-解析版docx等2份试卷配套教学资源，其中试卷共19页， 欢迎下载使用。
一、选择题

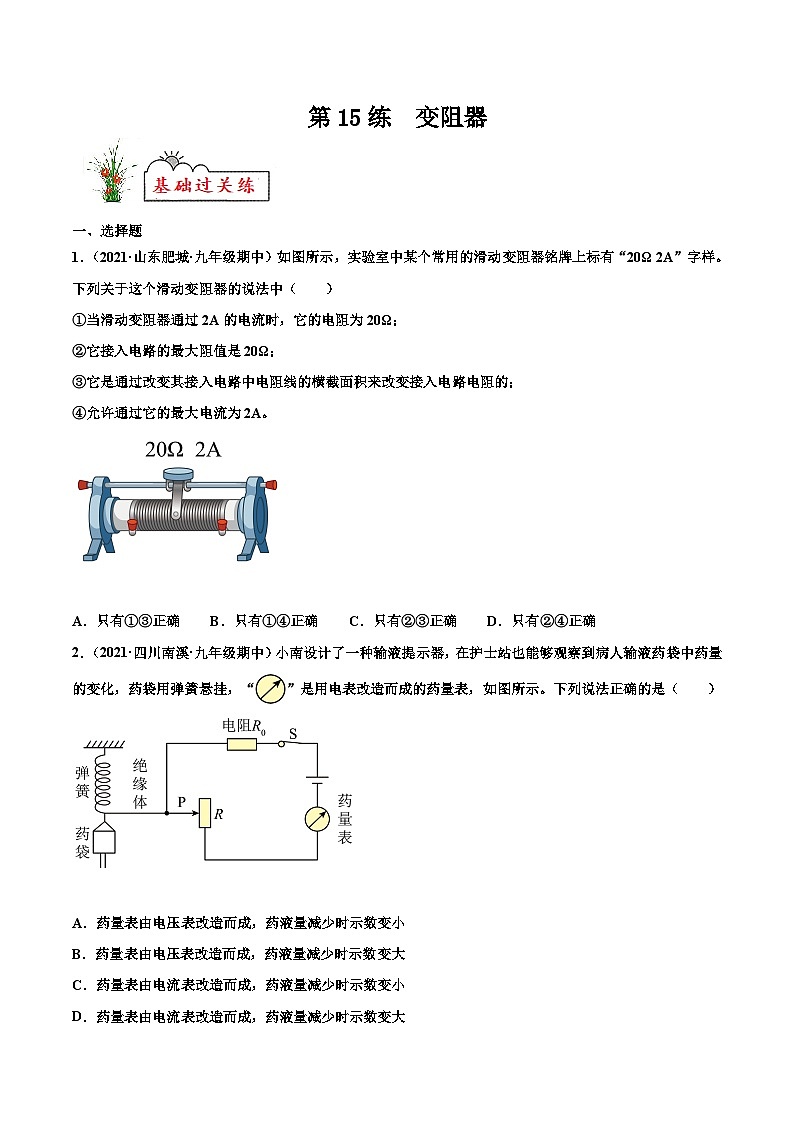

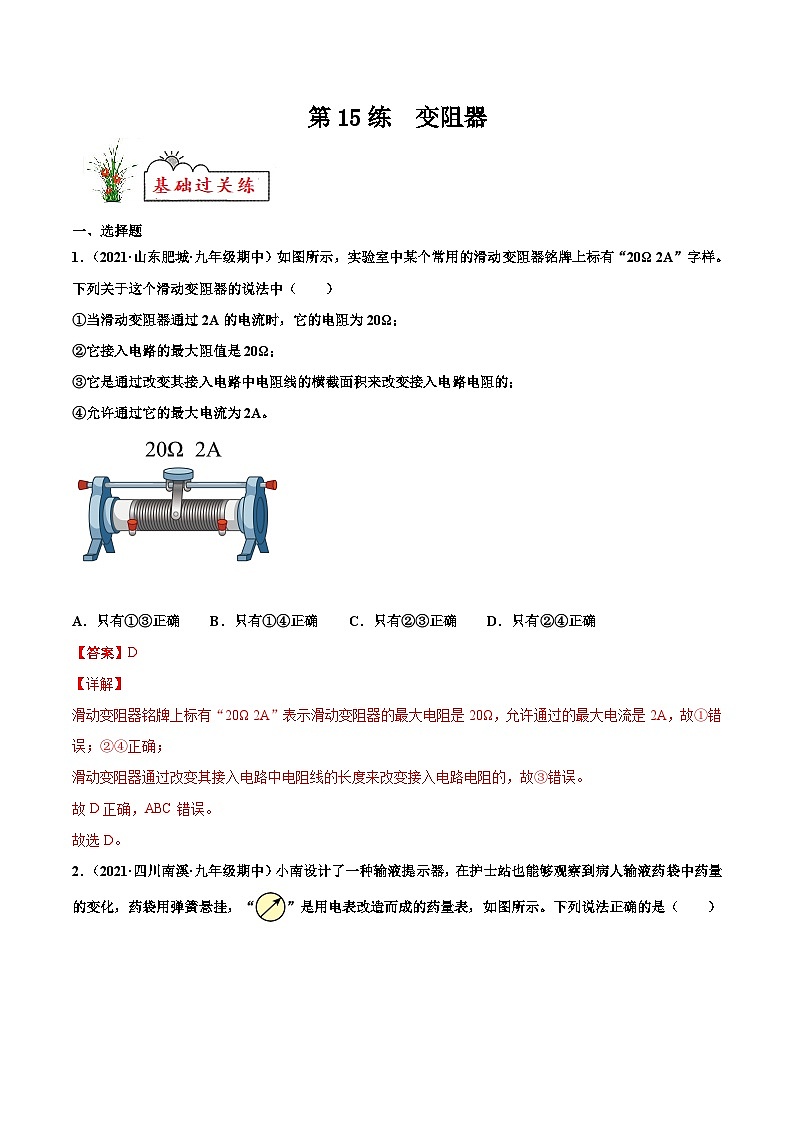

1．（2021·山东肥城·九年级期中）如图所示，实验室中某个常用的滑动变阻器铭牌上标有“20Ω 2A”字样。下列关于这个滑动变阻器的说法中（ ）
①当滑动变阻器通过2A的电流时，它的电阻为20Ω；
②它接入电路的最大阻值是20Ω；
③它是通过改变其接入电路中电阻线的横截面积来改变接入电路电阻的；
④允许通过它的最大电流为2A。
A．只有①③正确B．只有①④正确C．只有②③正确D．只有②④正确

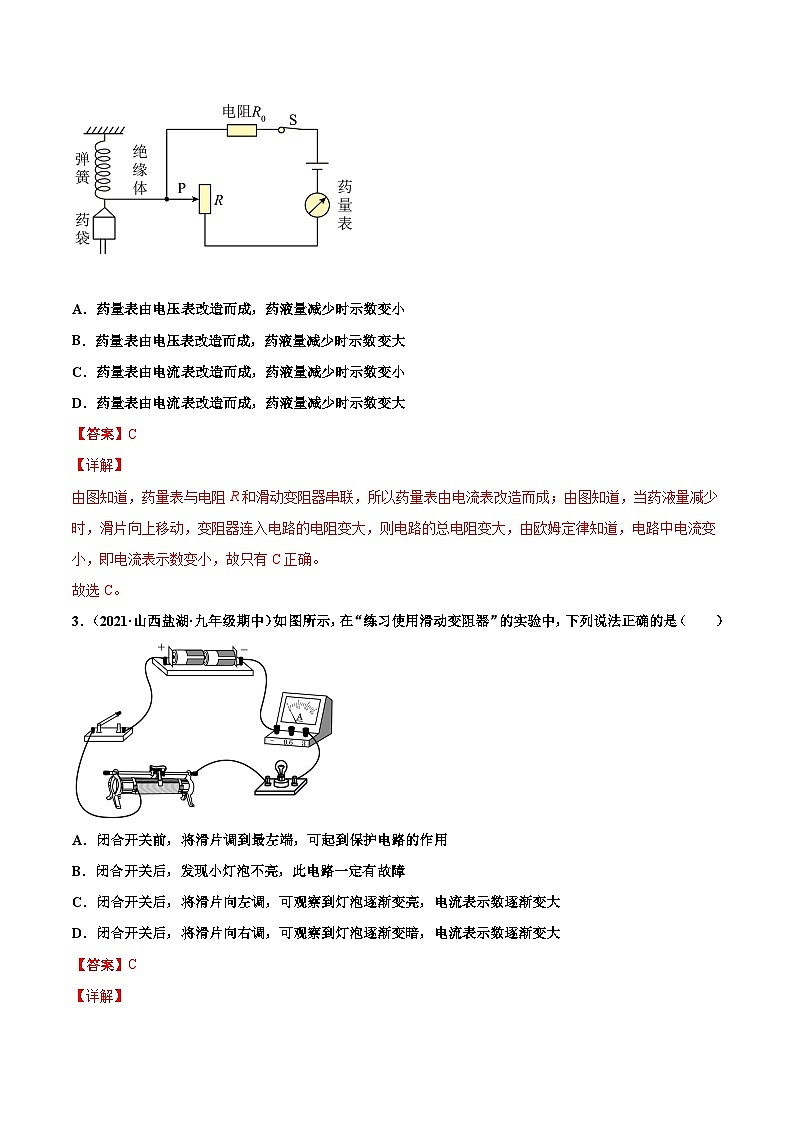

2．（2021·四川南溪·九年级期中）小南设计了一种输液提示器，在护士站也能够观察到病人输液药袋中药量的变化，药袋用弹簧悬挂，“”是用电表改造而成的药量表，如图所示。下列说法正确的是（ ）
A．药量表由电压表改造而成，药液量减少时示数变小
B．药量表由电压表改造而成，药液量减少时示数变大
C．药量表由电流表改造而成，药液量减少时示数变小
D．药量表由电流表改造而成，药液量减少时示数变大

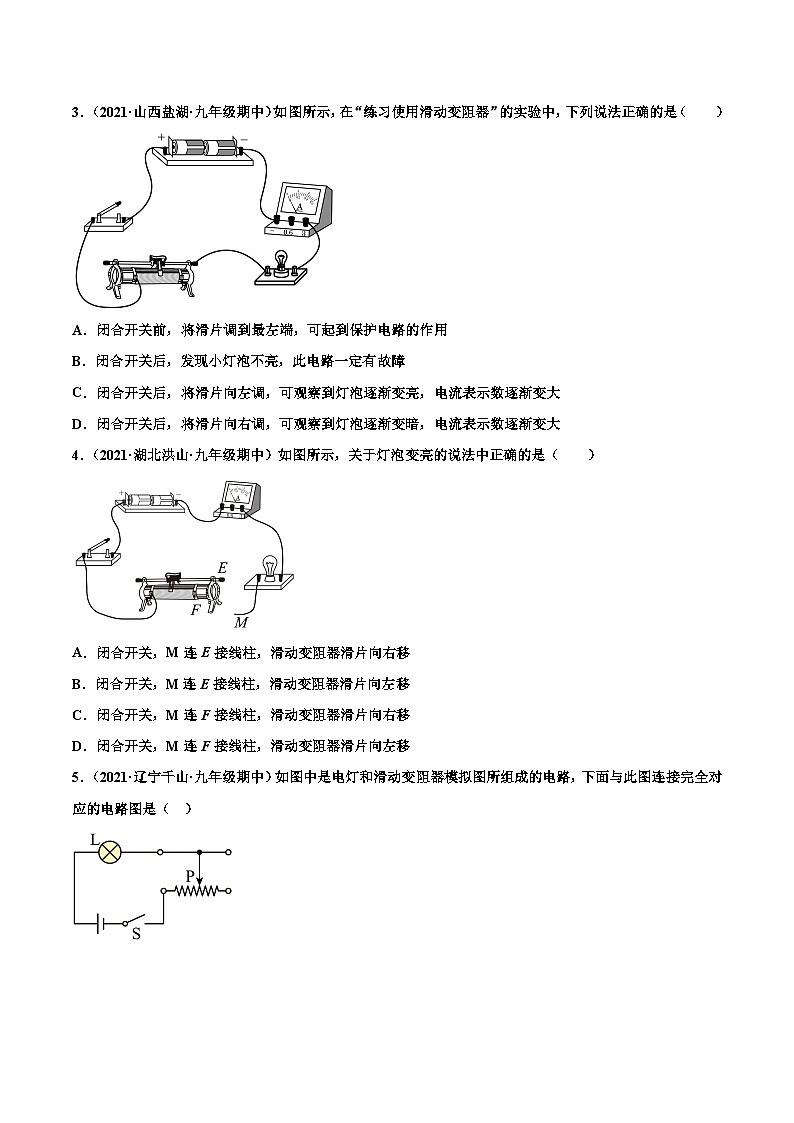

3．（2021·山西盐湖·九年级期中）如图所示，在“练习使用滑动变阻器”的实验中，下列说法正确的是（ ）
A．闭合开关前，将滑片调到最左端，可起到保护电路的作用
B．闭合开关后，发现小灯泡不亮，此电路一定有故障
C．闭合开关后，将滑片向左调，可观察到灯泡逐渐变亮，电流表示数逐渐变大
D．闭合开关后，将滑片向右调，可观察到灯泡逐渐变暗，电流表示数逐渐变大

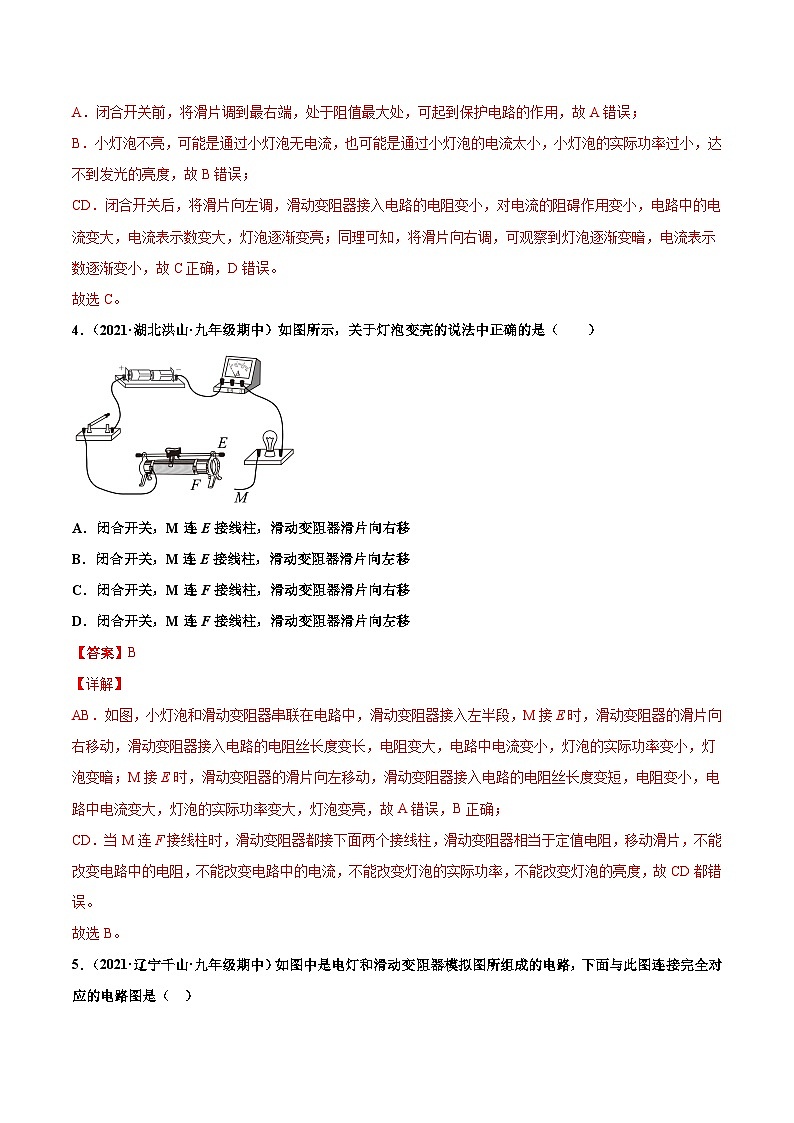

4．（2021·湖北洪山·九年级期中）如图所示，关于灯泡变亮的说法中正确的是（ ）
A．闭合开关，M连E接线柱，滑动变阻器滑片向右移
B．闭合开关，M连E接线柱，滑动变阻器滑片向左移
C．闭合开关，M连F接线柱，滑动变阻器滑片向右移
D．闭合开关，M连F接线柱，滑动变阻器滑片向左移
5．（2021·辽宁千山·九年级期中）如图中是电灯和滑动变阻器模拟图所组成的电路，下面与此图连接完全对应的电路图是（ ）
A．B．
C．D．

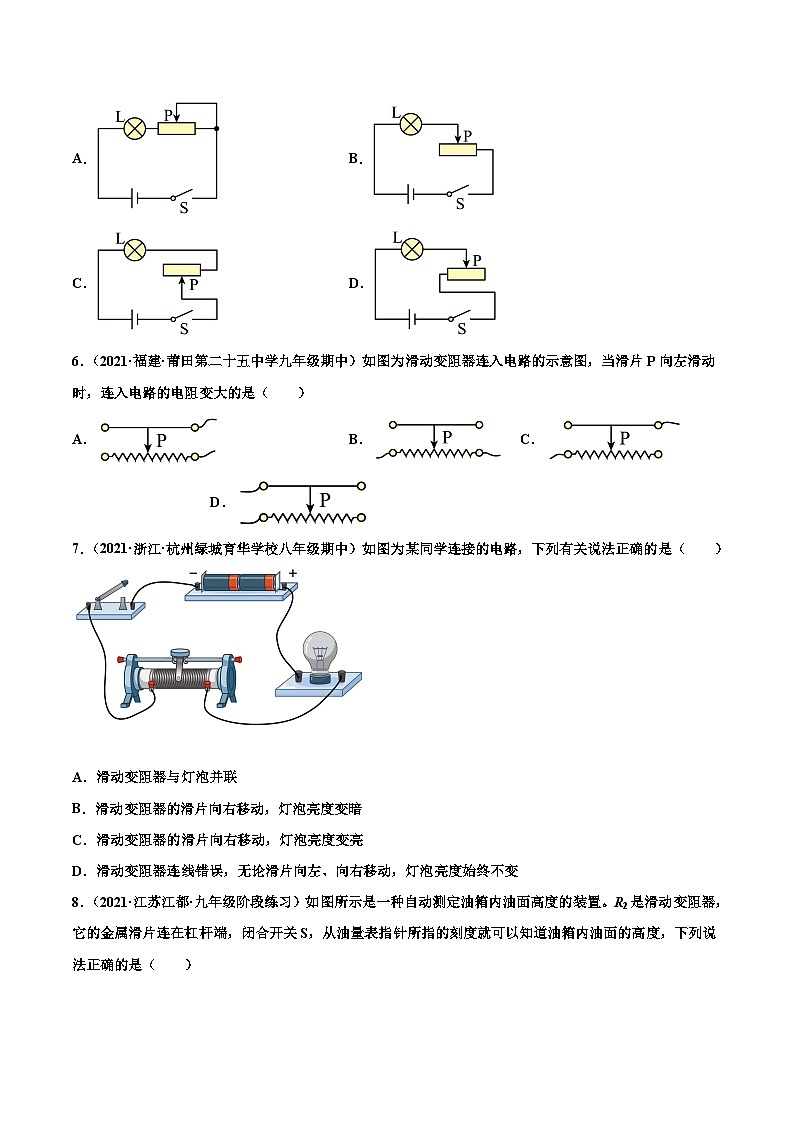

6．（2021·福建·莆田第二十五中学九年级期中）如图为滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（ ）
A．B．C．D．
7．（2021·浙江·杭州绿城育华学校八年级期中）如图为某同学连接的电路，下列有关说法正确的是（ ）
A．滑动变阻器与灯泡并联
B．滑动变阻器的滑片向右移动，灯泡亮度变暗
C．滑动变阻器的滑片向右移动，灯泡亮度变亮
D．滑动变阻器连线错误，无论滑片向左、向右移动，灯泡亮度始终不变
8．（2021·江苏江都·九年级阶段练习）如图所示是一种自动测定油箱内油面高度的装置。R2是滑动变阻器，它的金属滑片连在杠杆端，闭合开关S，从油量表指针所指的刻度就可以知道油箱内油面的高度，下列说法正确的是（ ）
A．图中油量表是电压表
B．油量表只能由电流表改装
C．油面上升时油量表示数增大
D．油面下降时电路中电流在增大
二、非选择题
9．（2021·江西余干·九年级期中）电流表和电压表接入电路的方法和知道表面刻度的意义是正确使用它们的基础。
（1）图1中电路接线错误的是 ______；
（2）图2中若将“﹣”和“3”接线柱接入电路，量程是 ______，分度值是 ______；根据图2中的接线情况，请在图2中画出电流为0.3A时的指针位置；（____）
（3）图3中，电阻箱的示数为 ______Ω；
（4）图4中，将“﹣”和“3”接线柱接入电路，量程是 ______，分度值是 ______。
三、实验题
10．（2021·山东莱芜·中考真题）小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
（1）小刚在连接实验电路之前，应该首先将开关______；
（2）请你用笔画线代替导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大______；
（3）小刚连接完成上述实验电路，检查无误后，闭合开关。发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：______，观察小灯泡是否发光；
（4）小强认为在电路中连入一只电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，电流表可以串联在这个电路中的 ______。
A．电源和开关之间 B．开关和小灯泡之间
C．小灯泡和滑动变阻器之间 D．滑动变阻器和电源之间
四、作图题
11．（2021·甘肃·酒泉市第二中学九年级期中）现有两只小灯泡、一个开关、一个滑动变阻器、6V的电源，导线若干，请你设计一个电路图，要求：（1）开关控制两只小灯泡；（2）滑动变阻器的滑片向右滑动时，小灯泡L1亮度变亮，L2的亮度不变，请将电路图画在左边的方框内，并根据电路图连接好右边的实物图。
五、计算题
12．（2021·陕西兴平·九年级期中）如图所示，小松利用标有“20Ω 2A”的滑动变阻器设计了一个亮度可调节的小台灯，其中电源电压恒定，忽略灯丝电阻变化。
（1）闭合开关，当滑片P移至B端时，电压表的读数为6V，求电源电压；
（2）闭合开关，当滑动变阻器滑片P移至A端附近时，电流表示数为0.24A，电压表示数为2V，利用当前所学知识求通过R的电流和R两端电压；
（3）滑动变阻器铭牌“20Ω 2A”分别表示什么意思？
