一、选择题

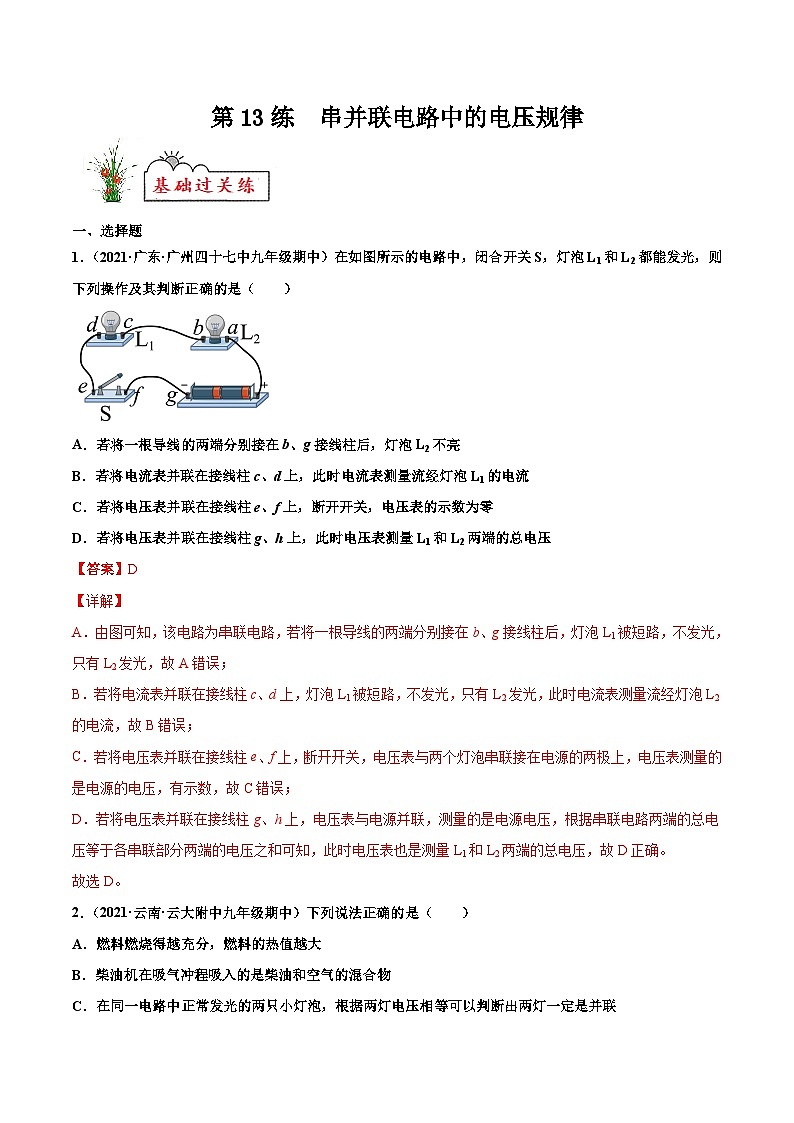

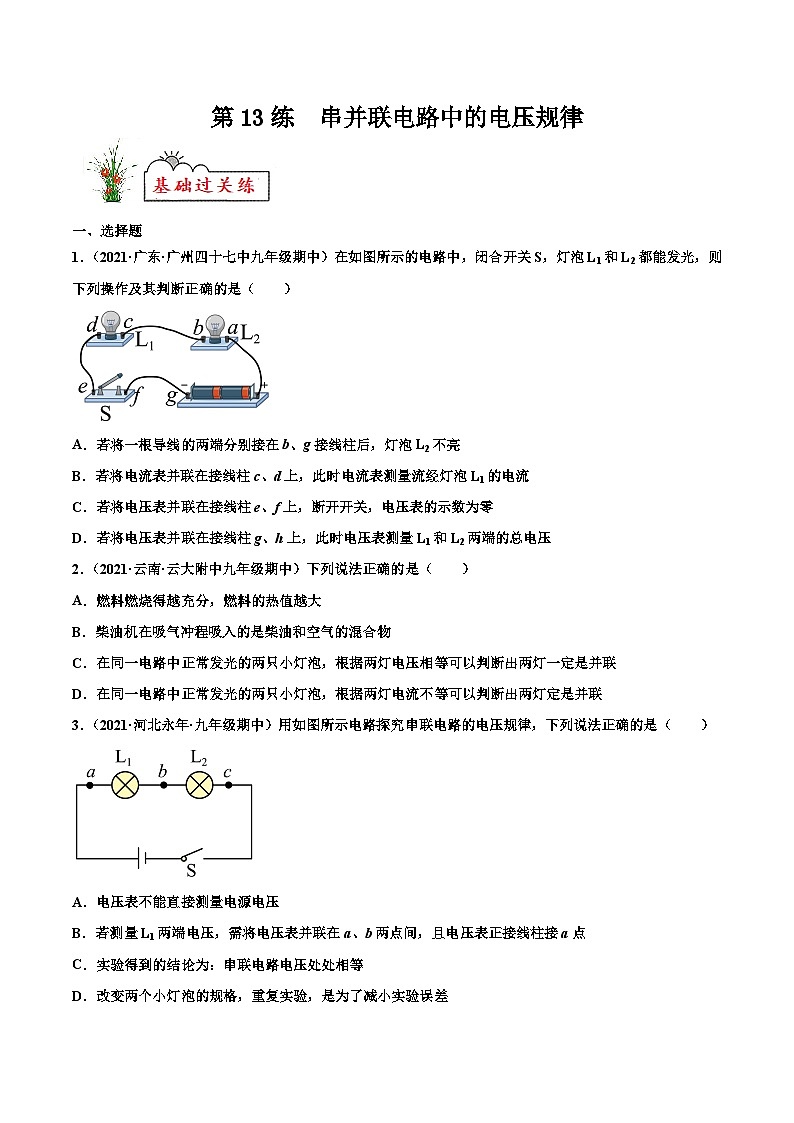

1．（2021·广东·广州四十七中九年级期中）在如图所示的电路中，闭合开关S，灯泡L1和L2都能发光，则下列操作及其判断正确的是（ ）
A．若将一根导线的两端分别接在b、g接线柱后，灯泡L2不亮
B．若将电流表并联在接线柱c、d上，此时电流表测量流经灯泡L1的电流
C．若将电压表并联在接线柱e、f上，断开开关，电压表的示数为零
D．若将电压表并联在接线柱g、h上，此时电压表测量L1和L2两端的总电压
2．（2021·云南·云大附中九年级期中）下列说法正确的是（ ）
A．燃料燃烧得越充分，燃料的热值越大
B．柴油机在吸气冲程吸入的是柴油和空气的混合物
C．在同一电路中正常发光的两只小灯泡，根据两灯电压相等可以判断出两灯一定是并联
D．在同一电路中正常发光的两只小灯泡，根据两灯电流不等可以判断出两灯定是并联

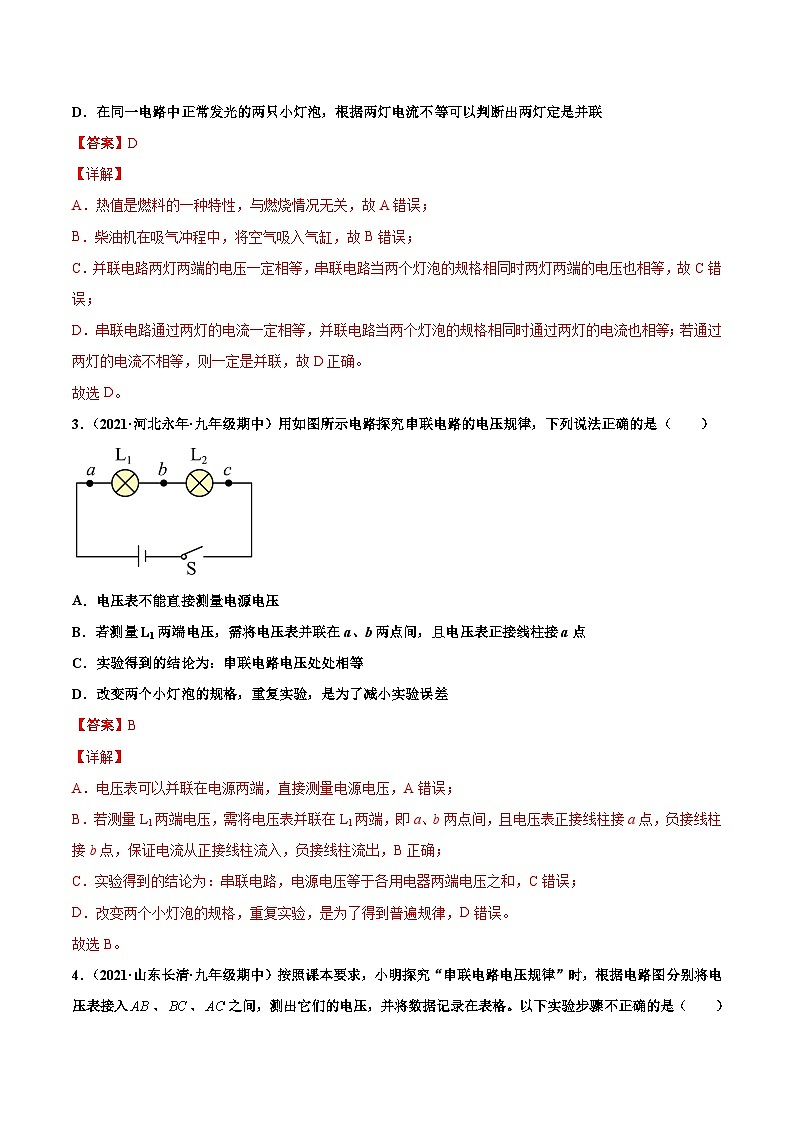

3．（2021·河北永年·九年级期中）用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差

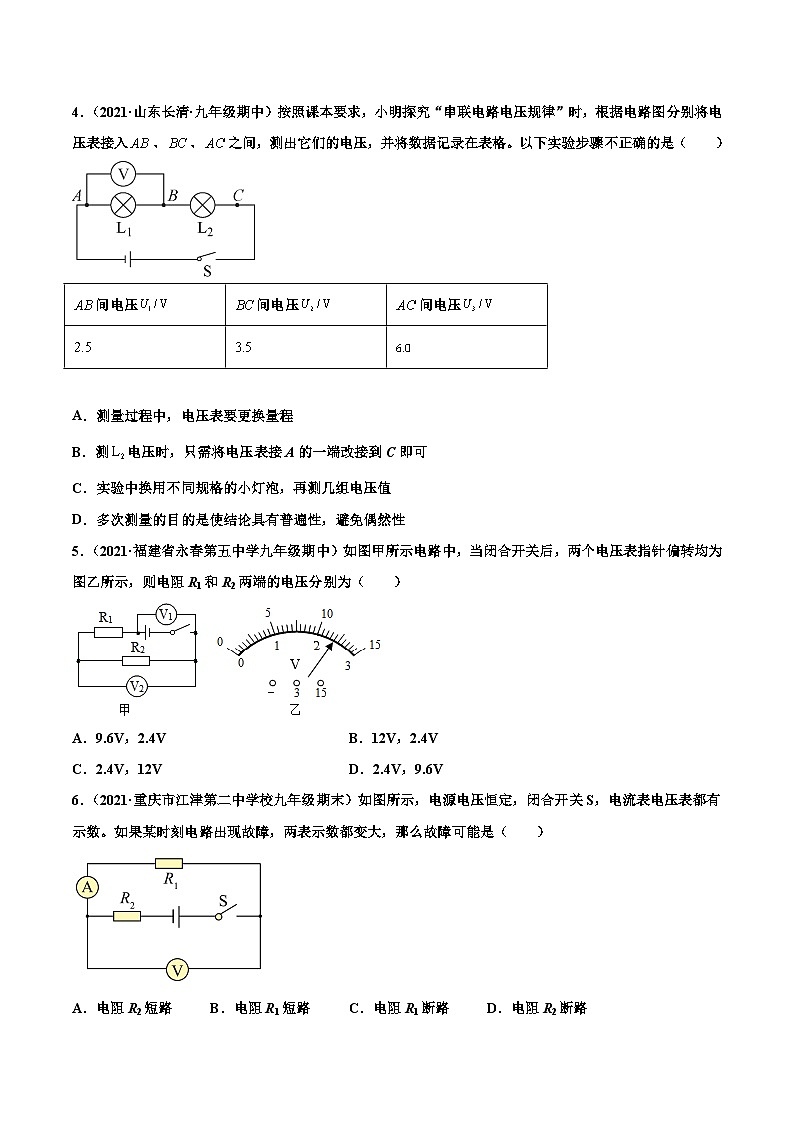

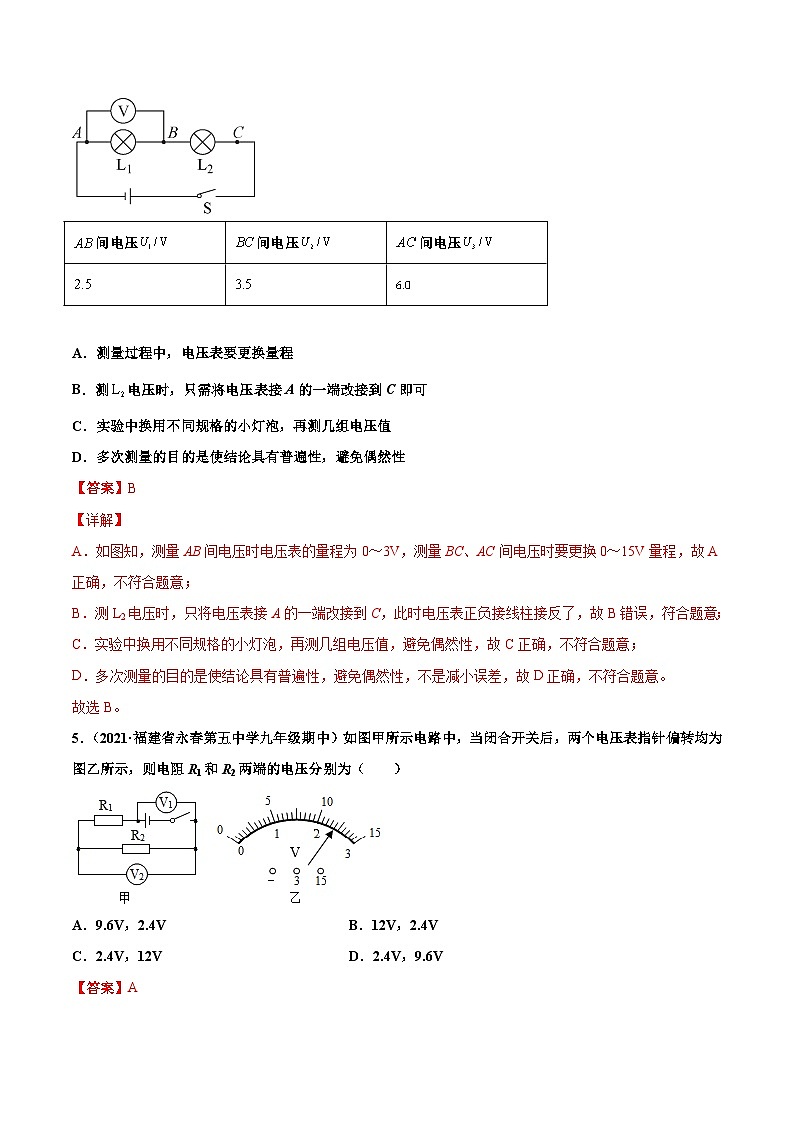

4．（2021·山东长清·九年级期中）按照课本要求，小明探究“串联电路电压规律”时，根据电路图分别将电压表接入、、之间，测出它们的电压，并将数据记录在表格。以下实验步骤不正确的是（ ）
A．测量过程中，电压表要更换量程
B．测电压时，只需将电压表接A的一端改接到C即可
C．实验中换用不同规格的小灯泡，再测几组电压值
D．多次测量的目的是使结论具有普遍性，避免偶然性
5．（2021·福建省永春第五中学九年级期中）如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（ ）
A．9.6V，2.4VB．12V，2.4V
C．2.4V，12VD．2.4V，9.6V
6．（2021·重庆市江津第二中学校九年级期末）如图所示，电源电压恒定，闭合开关S，电流表电压表都有示数。如果某时刻电路出现故障，两表示数都变大，那么故障可能是（ ）
A．电阻R2短路B．电阻R1短路C．电阻R1断路D．电阻R2断路

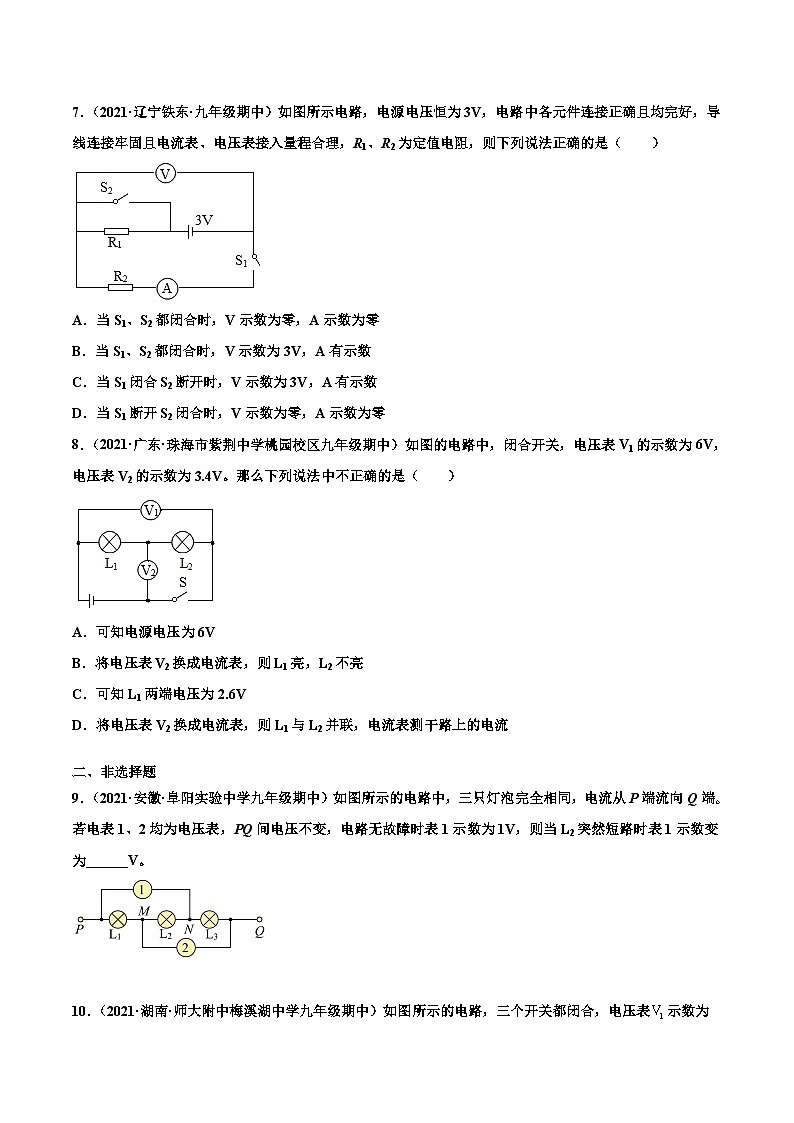

7．（2021·辽宁铁东·九年级期中）如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1、R2为定值电阻，则下列说法正确的是（ ）
A．当S1、S2都闭合时，V示数为零，A示数为零
B．当S1、S2都闭合时，V示数为3V，A有示数
C．当S1闭合S2断开时，V示数为3V，A有示数
D．当S1断开S2闭合时，V示数为零，A示数为零
8．（2021·广东·珠海市紫荆中学桃园校区九年级期中）如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V。那么下列说法中不正确的是（ ）
A．可知电源电压为6V
B．将电压表V2换成电流表，则L1亮，L2不亮
C．可知L1两端电压为2.6V
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
二、非选择题
9．（2021·安徽·阜阳实验中学九年级期中）如图所示的电路中，三只灯泡完全相同，电流从P端流向Q端。若电表1、2均为电压表，PQ间电压不变，电路无故障时表1示数为1V，则当L2突然短路时表1示数变为______V。
10．（2021·湖南·师大附中梅溪湖中学九年级期中）如图所示的电路，三个开关都闭合，电压表示数为9V，示数为12V，一段时间后，三个灯泡全部熄灭，表示数变为0，表示数变大，若电路只出现了一处故障，则电路发生的故障为_______。排除故障后电路恢复原来状态，若把某两个灯泡位置对调，其余元件位置不变，此时有一只电压表示数变为15V，则电源电压为____V。断开开关，将对调的灯泡位置还原，若将电压表换成电流表，将电压表换成电流表，三个开关都闭合后，的示数为1.6A，的示数为1.8A，若把某两个灯泡位置对调，其余元件位置不变，此时有一只电流表示数变为1A，则电流表的示数为______A。
三、实验题
11．（2021·辽宁甘井子·九年级期中）在探究“串联电路中用电器两端的电压与电源两端电压的关系”实验中，实验器材有：电压为4.5V的电源、电压表（量程为0~3V和0~15V）、开关、阻值分别为2Ω、4Ω、8Ω和10Ω的电阻各一个，导线若干。实验电路如图1所示。
（1）你选择______Ω、______Ω和______Ω三个电阻进行实验；
（2）若某实验小组在一次实验中，发现AB间和BC间的电压都小于3V，AC间电压大于3V。则测量这三个电压值应该______；
A．都用电压表大量程测
B．AC间电压用大量程测，其余用小量程测量
（3）另一组同学某次实验中发现，AB间电压为0V，AC间电压为0V，AD间电压为4.5V，CD间电压为4.5V，则电路出现的故障可能是______。
（4）某一次测量电压表指针位置如图2所示，则电压表示数为______V。
四、作图题
12．（2021·河南郑州·九年级期中）某小组的同学们想要探究串联电路的电压规律，于是用两节干电池串联做电源，现若想测量L2两端电压，请将图中的电路按要求连接完整。
五、综合题
13．（2021·广东·广州市第四中学九年级期中）（1）如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6A。则流过L1的电流为______A，流过L2的电流为______A；
（2）在如图a所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1两端的电压为______V，电阻R2两端的电压为______V；
（3）在图C电路图中，已知L1比L2亮，流过L1的电流为I1，流过L2的电流为I2，则I1______I2；（选填“大于”“小于”或“等于”）；在图d电路图中，已知A1示数为0.6A，A2示数为0.3A，L1两端电压为U1，L2两端电压为U2，则U1______U2；（选填“大于”“小于”或“等于”）
（4）如图所示的电路中，要让L1和L2都能正常工作，则丙应该接______，丁应该接______。（以上两空均选填“电压表”或“电流表”）
