人教版九年级物理寒假分层练习第11练 串并联电路中的电流规律-（2份，原卷版+解析版）

这是一份人教版九年级物理寒假分层练习第11练 串并联电路中的电流规律-（2份，原卷版+解析版），文件包含人教版九年级物理寒假分层练习第11练串并联电路中的电流规律-原卷版doc、人教版九年级物理寒假分层练习第11练串并联电路中的电流规律-解析版doc等2份试卷配套教学资源，其中试卷共16页， 欢迎下载使用。

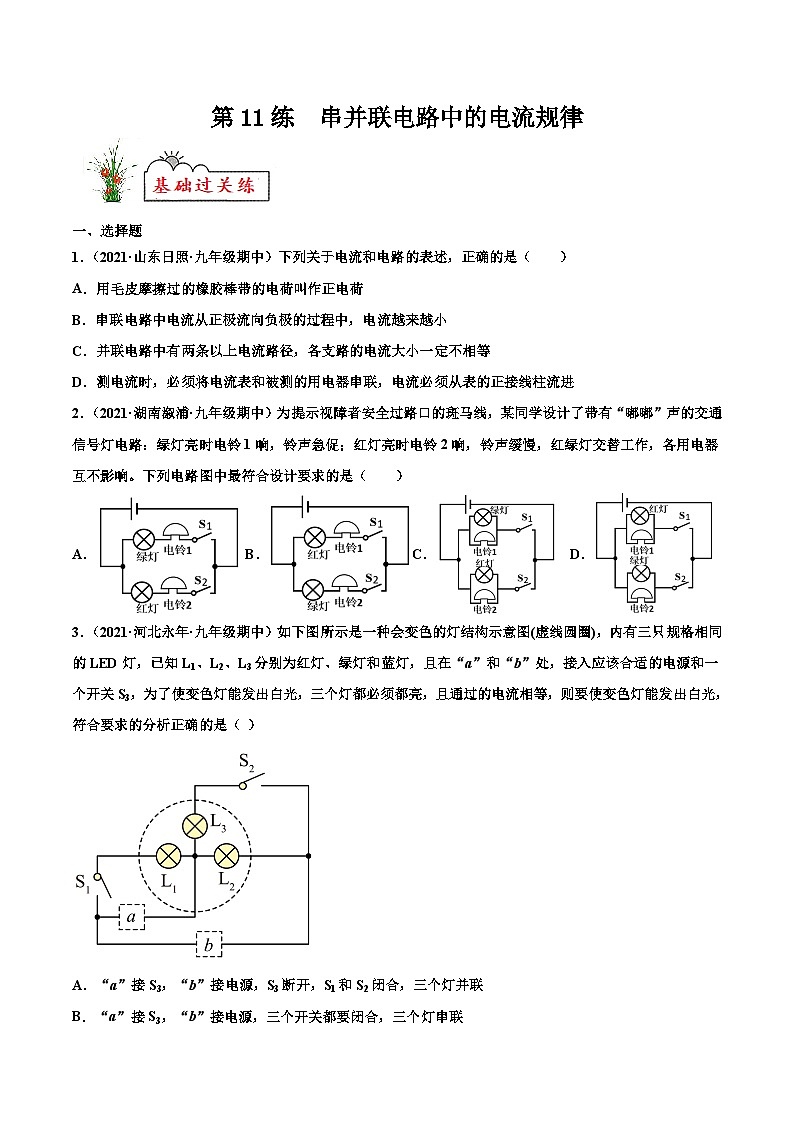

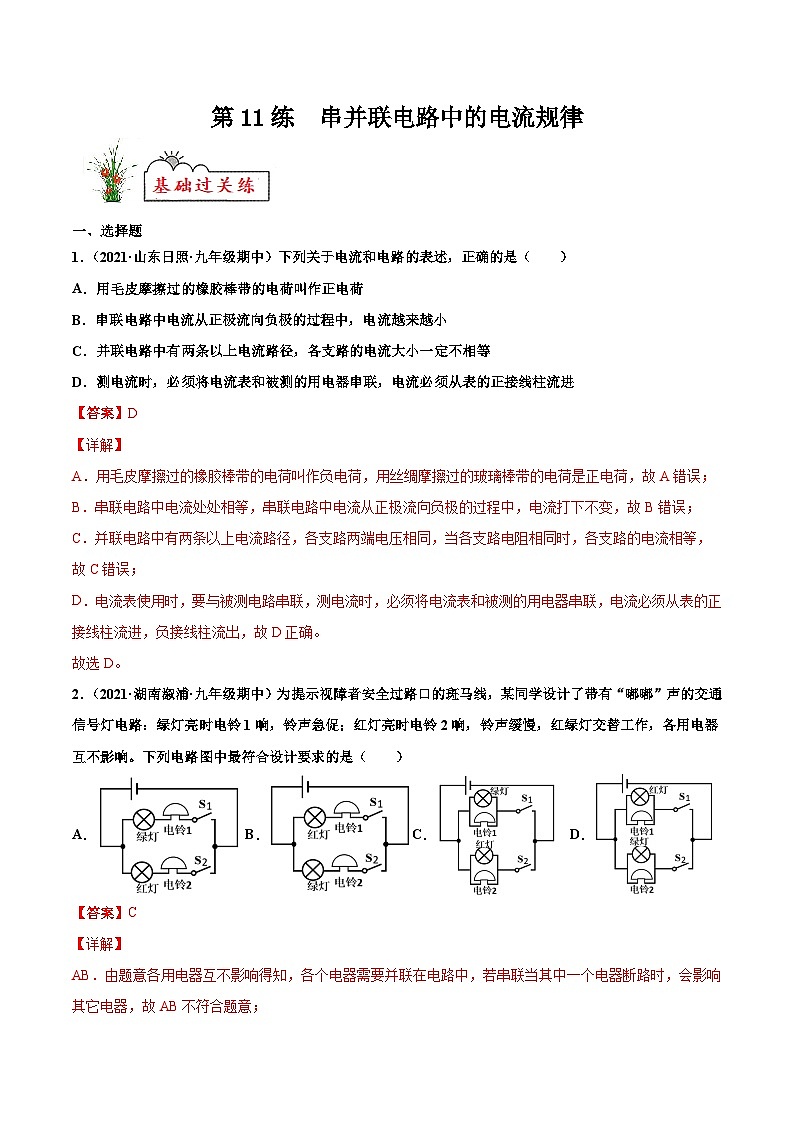

一、选择题
1．（2021·山东日照·九年级期中）下列关于电流和电路的表述，正确的是（ ）
A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷
B．串联电路中电流从正极流向负极的过程中，电流越来越小
C．并联电路中有两条以上电流路径，各支路的电流大小一定不相等
D．测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进
2．（2021·湖南溆浦·九年级期中）为提示视障者安全过路口的斑马线，某同学设计了带有“嘟嘟”声的交通信号灯电路：绿灯亮时电铃1响，铃声急促；红灯亮时电铃2响，铃声缓慢，红绿灯交替工作，各用电器互不影响。下列电路图中最符合设计要求的是（ ）
A．B．C．D．

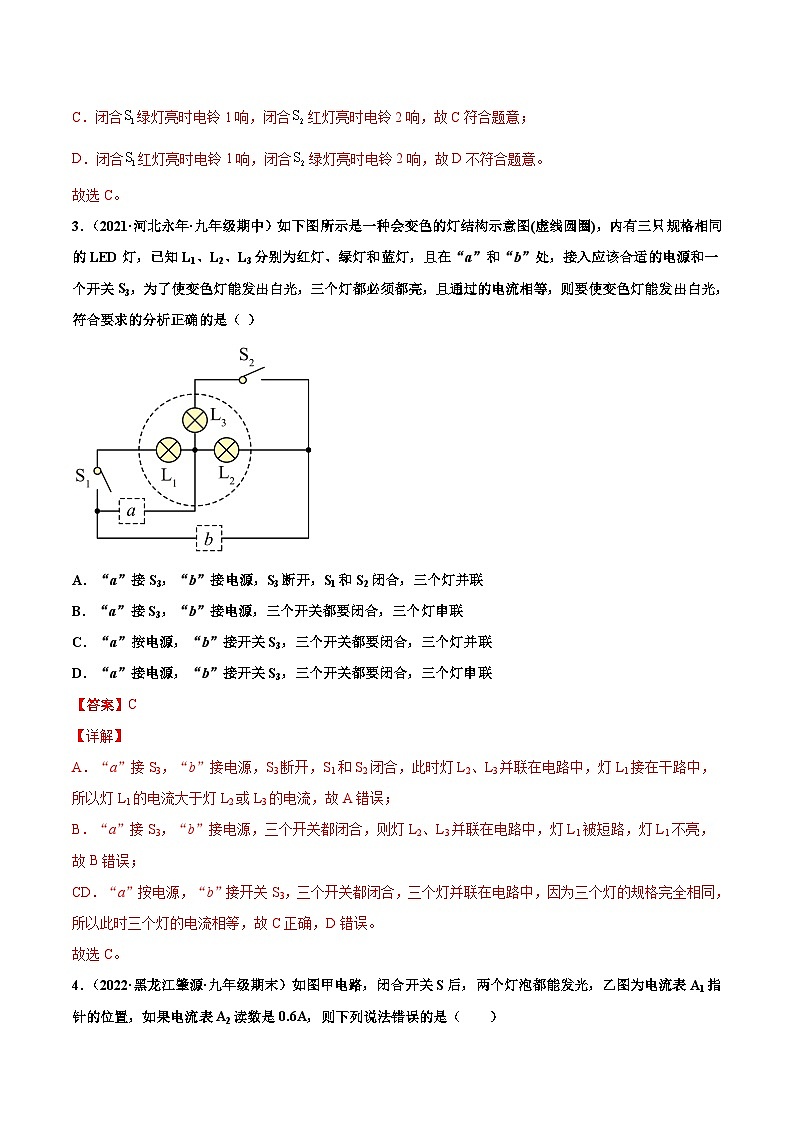

3．（2021·河北永年·九年级期中）如下图所示是一种会变色的灯结构示意图(虚线圆圈)，内有三只规格相同的LED灯，已知L1、L2、L3分别为红灯、绿灯和蓝灯，且在“a”和“b”处，接入应该合适的电源和一个开关S3，为了使变色灯能发出白光，三个灯都必须都亮，且通过的电流相等，则要使变色灯能发出白光，符合要求的分析正确的是（ ）
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，三个灯并联
B．“a”接S3，“b”接电源，三个开关都要闭合，三个灯串联
C．“a”按电源，“b”接开关S3，三个开关都要闭合，三个灯并联
D．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯串联

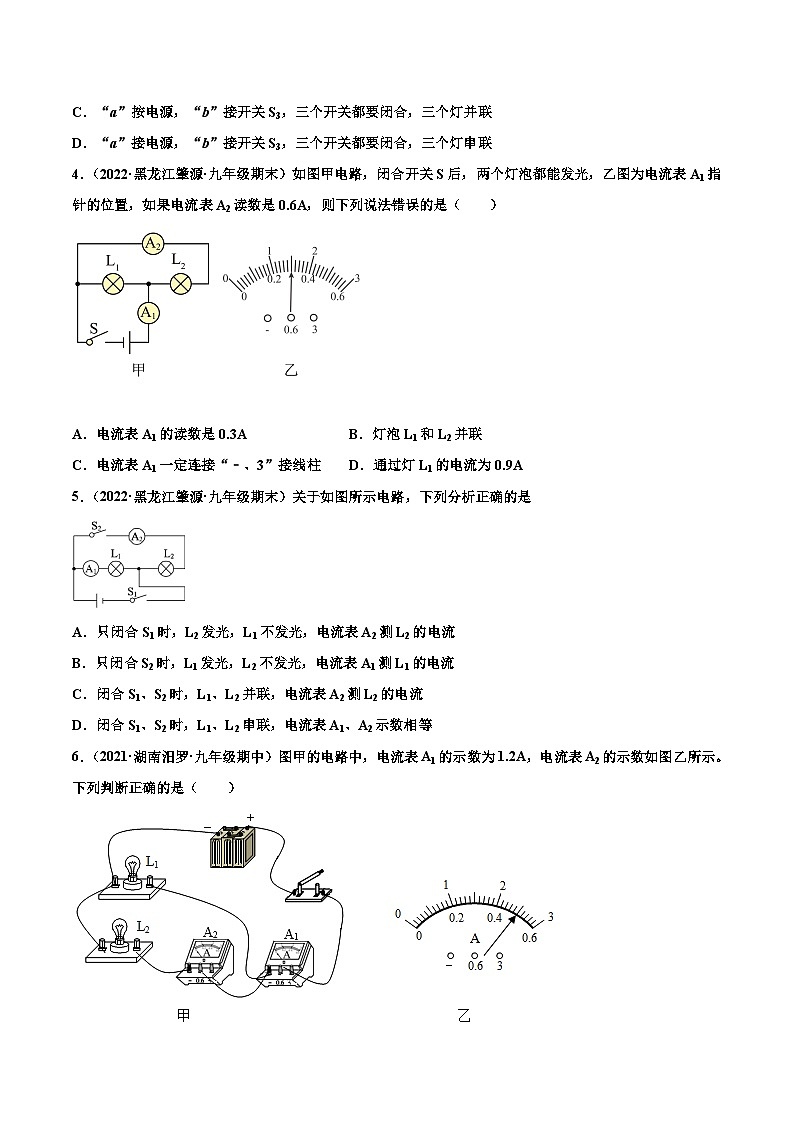

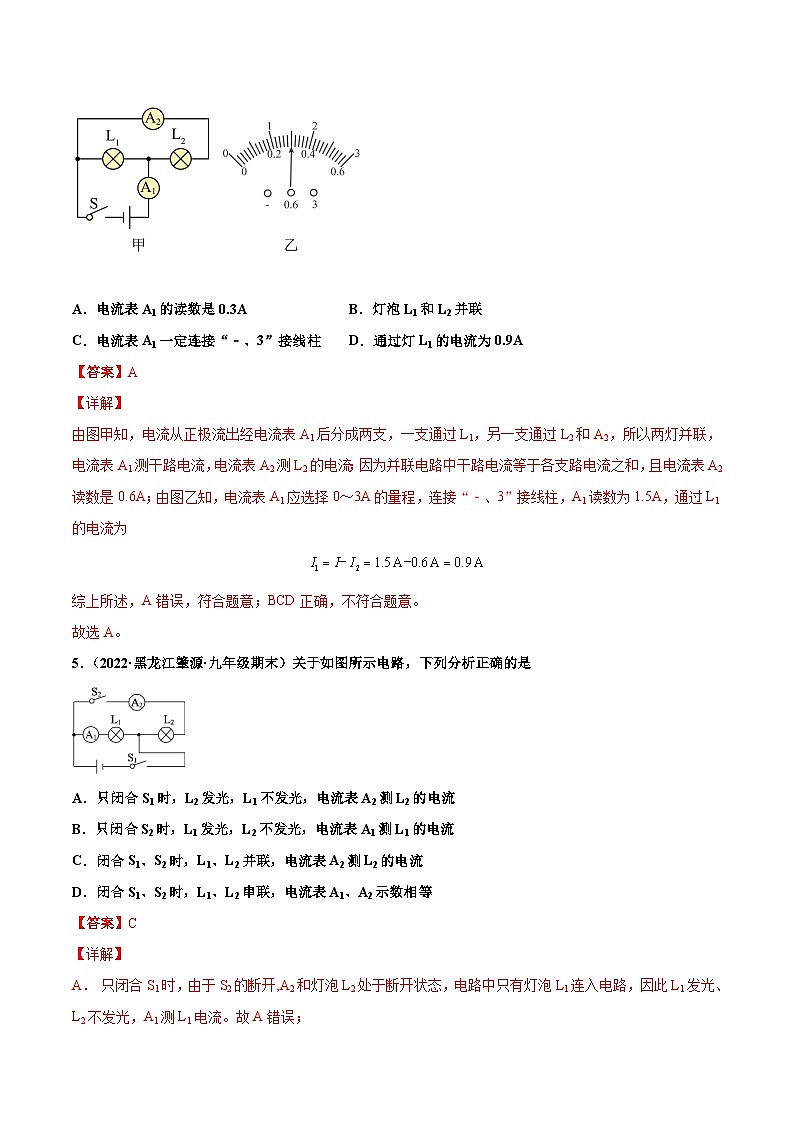

4．（2022·黑龙江肇源·九年级期末）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（ ）
A．电流表A1的读数是0.3AB．灯泡L1和L2并联
C．电流表A1一定连接“﹣、3”接线柱D．通过灯L1的电流为0.9A
5．（2022·黑龙江肇源·九年级期末）关于如图所示电路，下列分析正确的是
A．只闭合S1时，L2发光，L1不发光，电流表A2测L2的电流
B．只闭合S2时，L1发光，L2不发光，电流表A1测L1的电流
C．闭合S1、S2时，L1、L2并联，电流表A2测L2的电流
D．闭合S1、S2时，L1、L2串联，电流表A1、A2示数相等
6．（2021·湖南汨罗·九年级期中）图甲的电路中，电流表A1的示数为1.2A，电流表A2的示数如图乙所示。下列判断正确的是（ ）
A．电流表A1测量的使通过L1的电流B．电流表A1测量的使通过L2的电流
C．通过L1的电流为0.7AD．通过L2的电流为2.5A

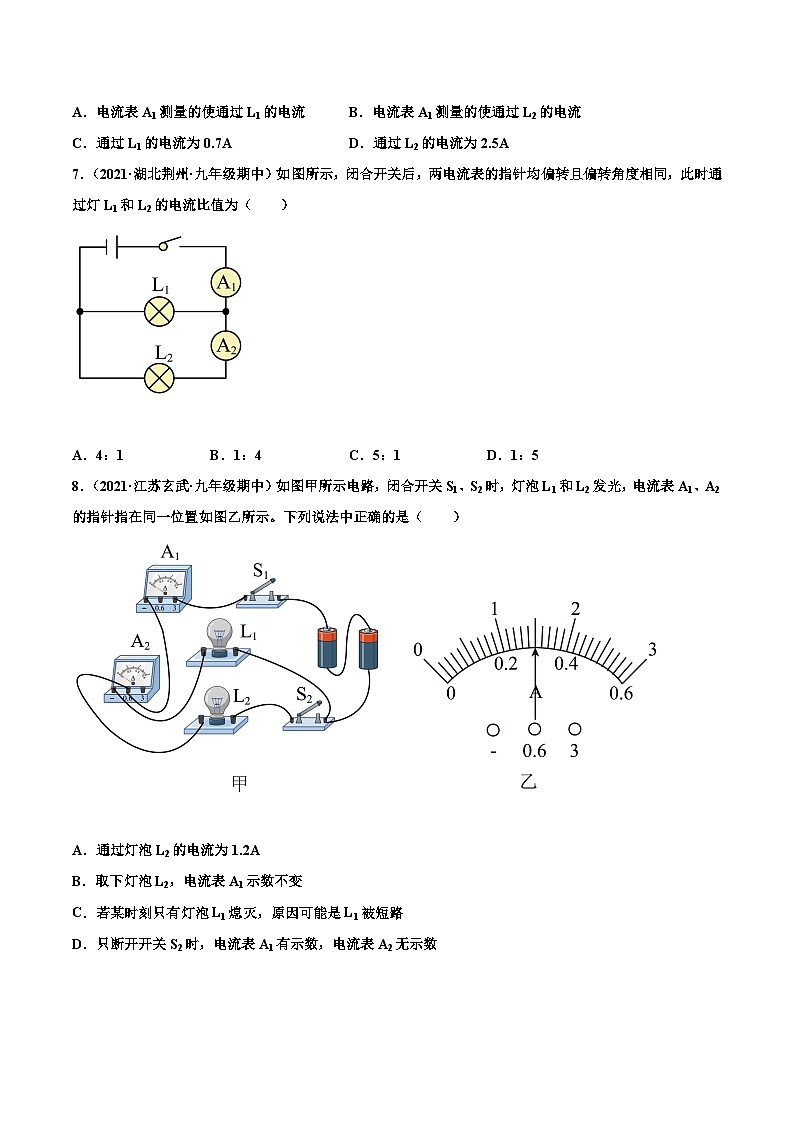

7．（2021·湖北荆州·九年级期中）如图所示，闭合开关后，两电流表的指针均偏转且偏转角度相同，此时通过灯L1和L2的电流比值为（ ）
A．4：1B．1：4C．5：1D．1：5
8．（2021·江苏玄武·九年级期中）如图甲所示电路，闭合开关S1、S2时，灯泡L1和L2发光，电流表A1、A2的指针指在同一位置如图乙所示。下列说法中正确的是（ ）
A．通过灯泡L2的电流为1.2A
B．取下灯泡L2，电流表A1示数不变
C．若某时刻只有灯泡L1熄灭，原因可能是L1被短路
D．只断开开关S2时，电流表A1有示数，电流表A2无示数
二、非选择题
9．（2021·湖北孝南·九年级期中）根据如图，请回答下列问题；
图中L与M是______联的（选填“串”或“并”）；两个开关都闭合时，若电源处电流为0.5A，L处电流为0.3A，则M处电流为______A，M处电流方向为______（选填“从左向右”或“从右向左”）；两个开关都闭合时，若M发生了短路，L______发光（选填“能”或“不能”）。
三、实验题
10．（2021·吉林乾安·九年级期中）小明同学利用灯泡L1、L2和三个开关S、S1、S2，一个电池组及导线若干组装电路，按要求设计的电路图如下图甲所示。
（1）电路图中灯泡L1、L2是______（填“串联”或“并联”）的；
（2）根据电路图中电流方向（黑色箭头），判断电源上端是______（填“正”或“负”）极；
（3）连接的实物电路如图乙所示，请你用笔划线代替导线将实物图中未连接好的导线补充完整______（连线不许交叉）；
（4）三个开关都闭合后，只有灯泡L2发光，则电路故障可能是______或______，为了进一步确定故障原因，小明将L1、L2互换位置，再次将开关都闭合后，发现只有L1发光，则可以确定故障是______。
四、作图题
11．（2021·山西太原·九年级期中）如图甲所示，L1和L2两个规格相同的小灯泡，闭合开关时，通过L1的电流为0.38A。请你按照图甲的电路图用笔画线代替导线完成图乙的实物图连接。
