人教版九年级物理寒假分层练习第19练 欧姆定律在串并联电路中的应用-（2份，原卷版+解析版）

这是一份人教版九年级物理寒假分层练习第19练 欧姆定律在串并联电路中的应用-（2份，原卷版+解析版），文件包含人教版九年级物理寒假分层练习第19练欧姆定律在串并联电路中的应用-原卷版docx、人教版九年级物理寒假分层练习第19练欧姆定律在串并联电路中的应用-解析版docx等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。

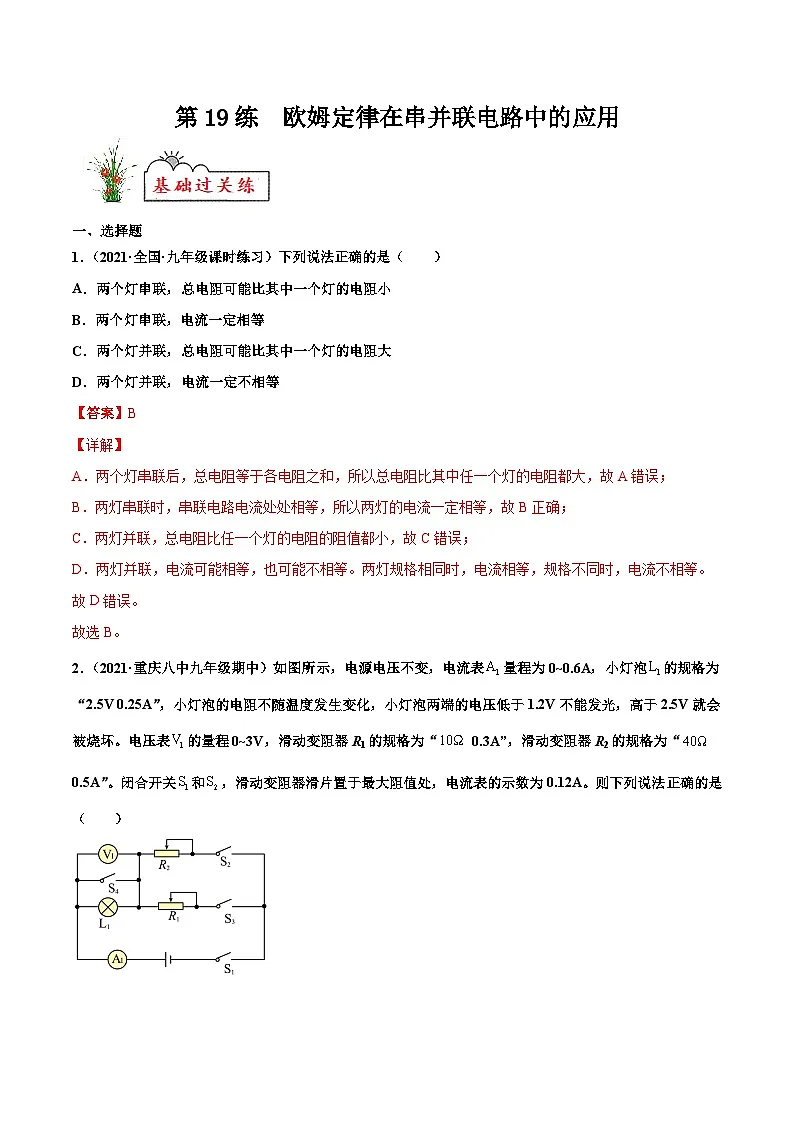

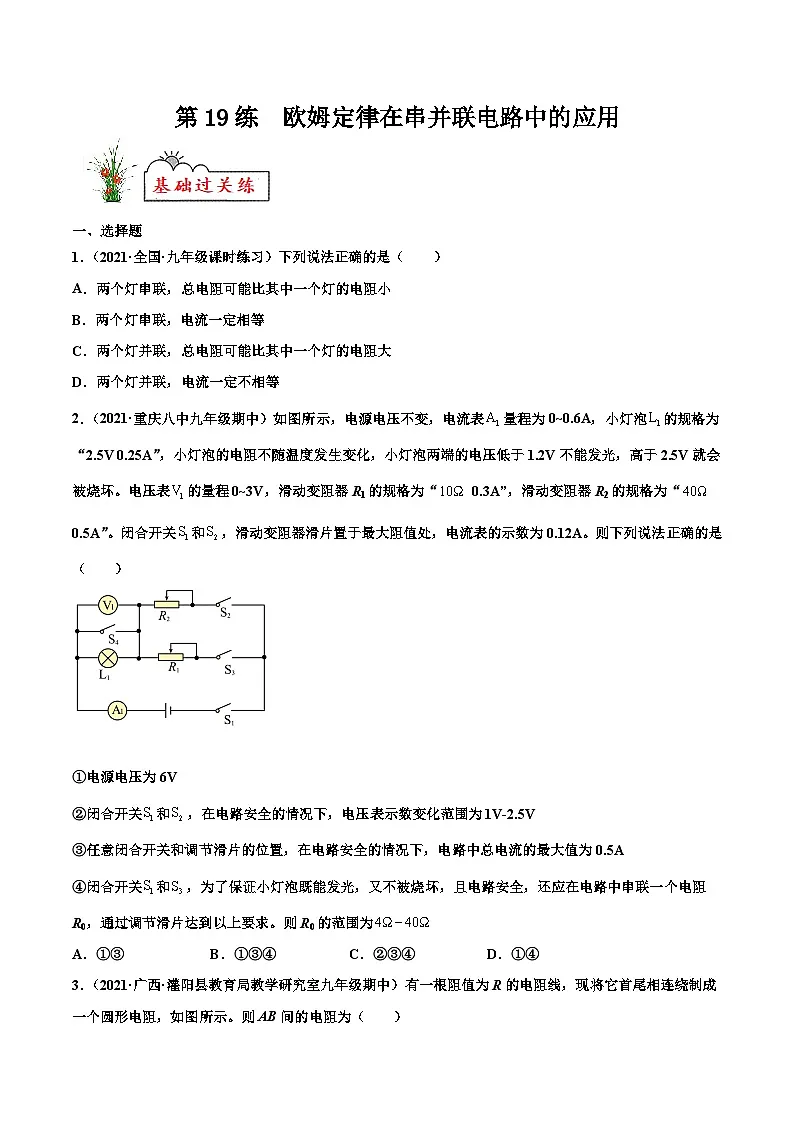

一、选择题
1．（2021·全国·九年级课时练习）下列说法正确的是（ ）
A．两个灯串联，总电阻可能比其中一个灯的电阻小
B．两个灯串联，电流一定相等
C．两个灯并联，总电阻可能比其中一个灯的电阻大
D．两个灯并联，电流一定不相等
2．（2021·重庆八中九年级期中）如图所示，电源电压不变，电流表量程为0~0.6A，小灯泡的规格为“2.5V 0.25A”，小灯泡的电阻不随温度发生变化，小灯泡两端的电压低于1.2V不能发光，高于2.5V就会被烧坏。电压表的量程0~3V，滑动变阻器R1的规格为“ 0.3A”，滑动变阻器R2的规格为“ 0.5A”。闭合开关和，滑动变阻器滑片置于最大阻值处，电流表的示数为0.12A。则下列说法正确的是（ ）

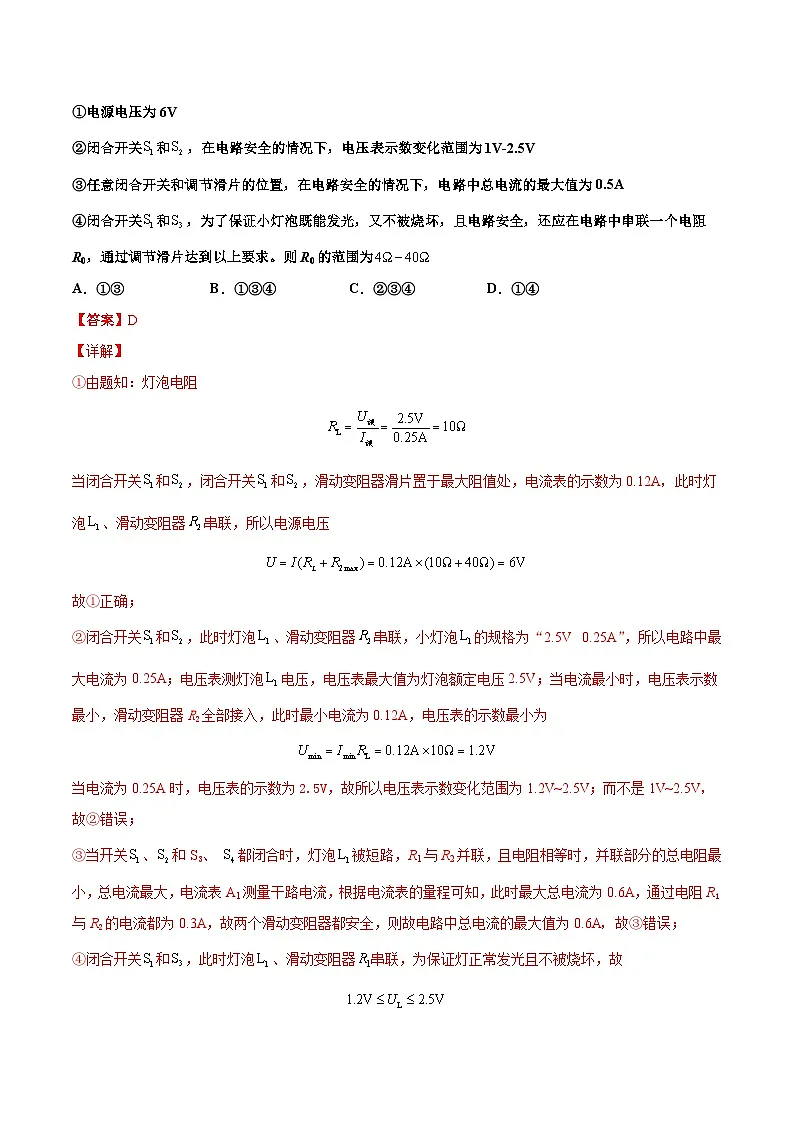

①电源电压为6V
②闭合开关和，在电路安全的情况下，电压表示数变化范围为1V-2.5V
③任意闭合开关和调节滑片的位置，在电路安全的情况下，电路中总电流的最大值为0.5A
④闭合开关和，为了保证小灯泡既能发光，又不被烧坏，且电路安全，还应在电路中串联一个电阻R0，通过调节滑片达到以上要求。则R0的范围为
A．①③B．①③④C．②③④D．①④

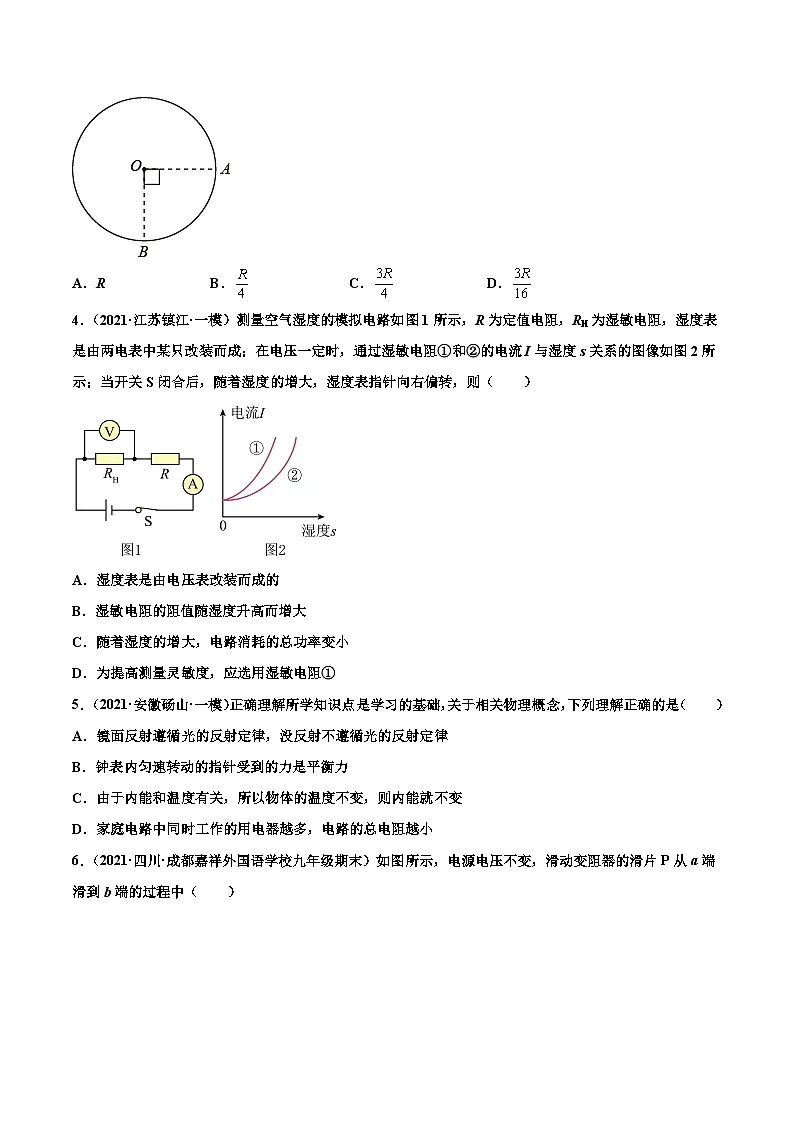

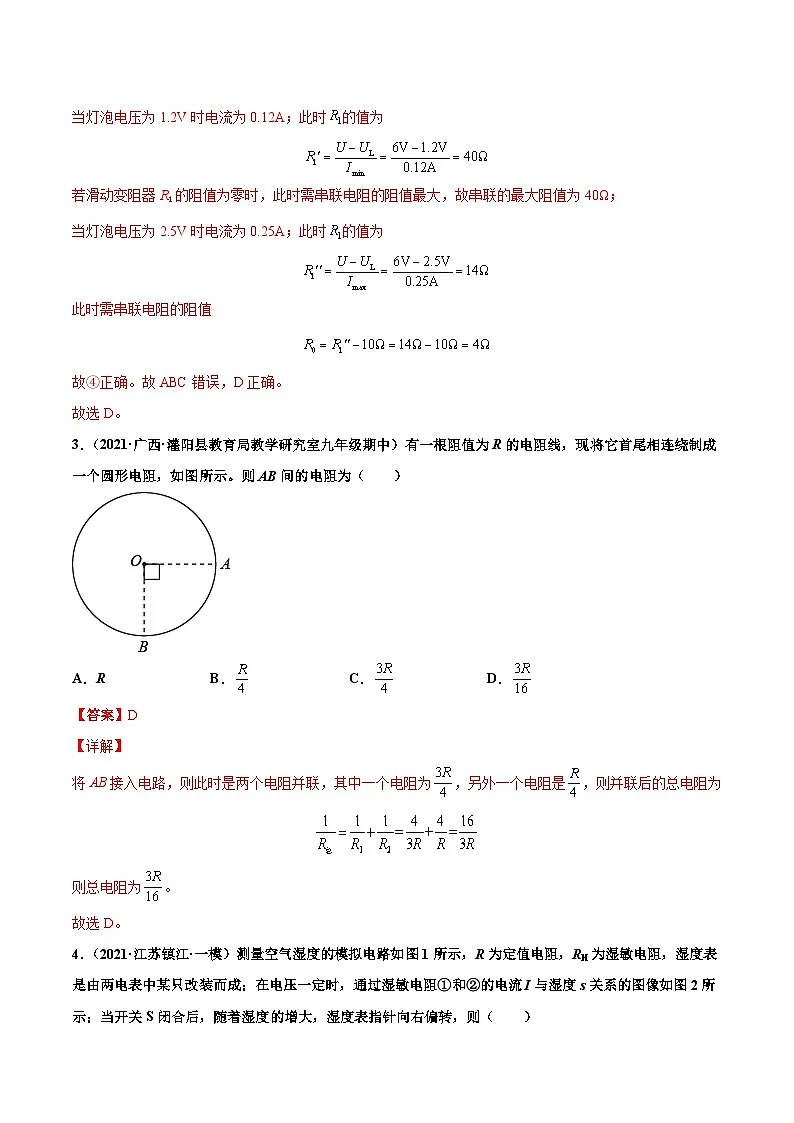

3．（2021·广西·灌阳县教育局教学研究室九年级期中）有一根阻值为R的电阻线，现将它首尾相连绕制成一个圆形电阻，如图所示。则AB间的电阻为（ ）
A．RB．C．D．
4．（2021·江苏镇江·一模）测量空气湿度的模拟电路如图1所示，R为定值电阻，RH为湿敏电阻，湿度表是由两电表中某只改装而成；在电压一定时，通过湿敏电阻①和②的电流I与湿度s关系的图像如图2所示；当开关S闭合后，随着湿度的增大，湿度表指针向右偏转，则（ ）
A．湿度表是由电压表改装而成的
B．湿敏电阻的阻值随湿度升高而增大
C．随着湿度的增大，电路消耗的总功率变小
D．为提高测量灵敏度，应选用湿敏电阻①
5．（2021·安徽砀山·一模）正确理解所学知识点是学习的基础，关于相关物理概念，下列理解正确的是（ ）
A．镜面反射遵循光的反射定律，没反射不遵循光的反射定律
B．钟表内匀速转动的指针受到的力是平衡力
C．由于内能和温度有关，所以物体的温度不变，则内能就不变
D．家庭电路中同时工作的用电器越多，电路的总电阻越小

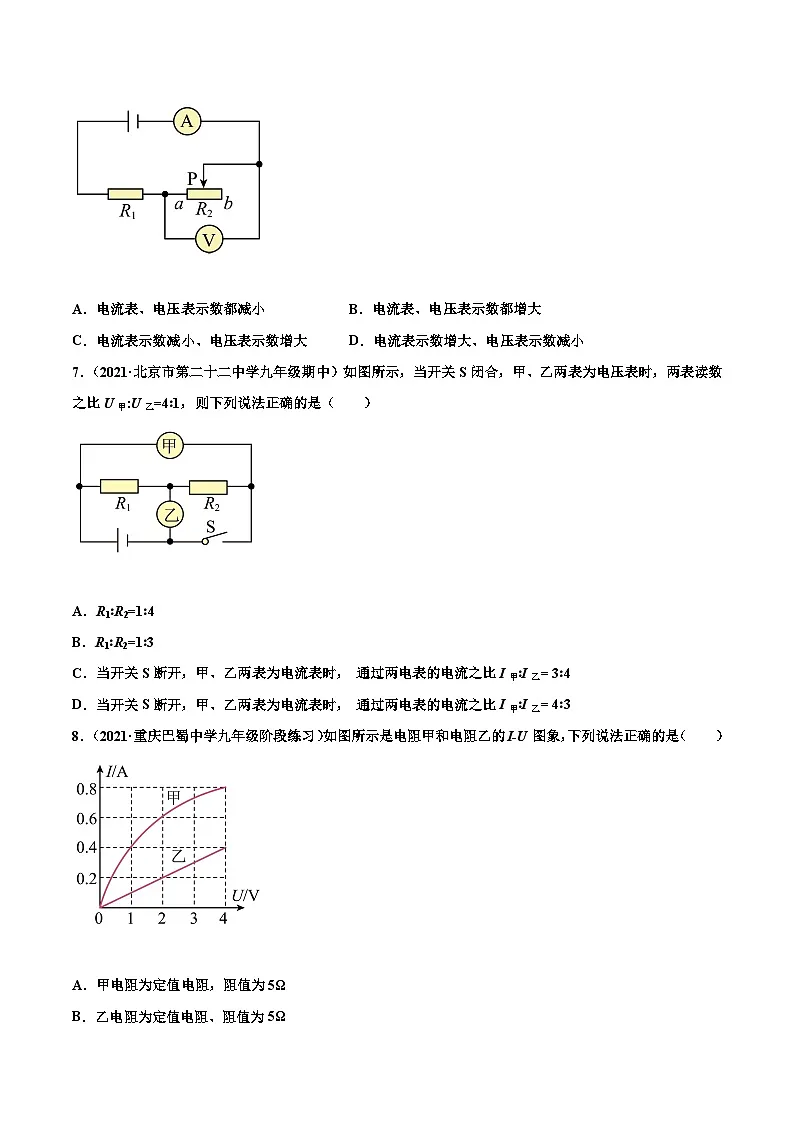

6．（2021·四川·成都嘉祥外国语学校九年级期末）如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（ ）
A．电流表、电压表示数都减小B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大D．电流表示数增大、电压表示数减小
7．（2021·北京市第二十二中学九年级期中）如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲:U乙=4∶1，则下列说法正确的是（ ）
A．R1∶R2=1∶4
B．R1∶R2=1∶3
C．当开关S断开，甲、乙两表为电流表时， 通过两电表的电流之比I甲∶I乙= 3∶4
D．当开关S断开，甲、乙两表为电流表时， 通过两电表的电流之比I甲∶I乙= 4∶3
8．（2021·重庆巴蜀中学九年级阶段练习）如图所示是电阻甲和电阻乙的I-U图象，下列说法正确的是（ ）
A．甲电阻为定值电阻，阻值为5Ω
B．乙电阻为定值电阻、阻值为5Ω
C．将两电阻并联，若电源电压为4V时，R甲∶R乙=1∶2
D．将两电阻串联，若电路中电流为0.2A时，电源电压为3V
二、非选择题
9．（2021·北京市第十二中学九年级期中）请阅读《半导体》
半导体
按导电性能来分，除了有导体和绝缘体外，还有一类物质的导电性能介于导体和绝缘体之间，这类物质叫作半导体。如锗、硅、砷化镓等都是半导体。半导体的导电性能会受到温度、光照和掺加杂质等多种因素的影响。一些半导体，在温度升高时，导电性能迅速增强。利用这种特性，可以做出体积很小的热敏电阻，用来测量温度的变化。还有些半导体，在没有光照时不容易导电，有光照时则有良好的导电性能。用它们做成的光敏电阻可以用在需要对光照反应灵敏的自动控制设备中。从电子技术的发展对人类社会的影响来看，以半导体为代表的新材料的研制与开发起到了举足轻重的作用。1904年，人类发明了电子管，从而出现了无线电技术、电视机、电子计算机等。1947年，人类发明了半导体晶体管，导致电子设备的小型化、轻量化、省能化以及成本的降低、可靠性的提高与寿命的延长。1958年，集成电路的出现，使计算机及各种电子设备实现了一次飞跃。进入20世纪90年代，集成电路的集成度进一步提高，存储器的价格不断降低。但是，随着计算机速度与容量的增加，以电子作为传输媒介逐渐受到限制。因此人们开始考虑更为理想的传输方式——光，即利用光子而不是电子作为携带信息的载体。随后，光电子材料得到了快速发展，用光子器件制成的光计算机具有容量大、速度高的优势，而且有助于计算机向智能化方向发展。正是由于半导体具有许多独特的性能，所以它在电子技术中有着广泛的应用。除计算机之外，手机、家电、航天、光纤通信等所有与现代文明相关的高技术产品几乎都离不开半导体材料。
请根据上述材料，回答下列问题：
（1）一些半导体，在温度___________时，导电性能迅速增强。利用这种特性，可以做出体积很小的___________电阻，用来测量温度的变化。
（2）光敏电阻的阻值随光照强度的增大而增强，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，电表示数的变化正确的是___________
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表和电流表示数均变小
D．电压表和电流表示数均变大
三、实验题
10．（2021·辽宁辽宁·九年级学业考试）在“伏安法测电阻”的实验中:
（1）图甲是小明连接的实物电路，请指出他在元件使用要求上存在的明显错误是___________；
（2）小明纠正错误后，闭合开关，移动滑动变阻器的滑片，当两只电表示数如图乙所示时，可计算出待测电阻的阻值Rx=___________Ω；
（3）小丽在设计实验时，计划测量三组数据她设计三次实验的目的是___________，从而使测量结果更精确。小丽实际操作时，按照自己连接的电路，得到如下表的数据:
分析表格中的数据，可判断出她是根据图中的___________电路图连接实物的；
（4）输电线易在自然灾害中发生故障，确定故障位置十分重要。小明和小丽同学利用所学知识，来体验确定发生短路故障位置的过程。他们用两根完全相同的直电阻丝AB和CD模拟输电线，如图所示，MM′为短路位置，且电阻丝长度AM=CM′。他们在电阻丝左侧安装检测电路，电压表并联在A、C两点间。电源电压已知为U，定值电阻阻值已知为R0，线路中其余导线电阻忽略不计。闭合开关，记下电压表示数为U1，则可计算出短路位置到A、C间电阻丝的电阻值，再根据该电阻丝每米的电阻值，便可计算出发生短路的位置到A、C的距离了。请用测量量和已知量的字母表示出图中A点到M点间电阻丝的阻值表达式为RAM=________。
四、综合题
11．（2021·广东英德·二模）阅读短文，回答问题。
2021年1月6日，我国拥有自主知识产权的人工影响天气无人机“甘霖-”首飞成功，它具备远距离气象探测能力、大气数据采集能力、增雨催化剂播撒能力。甘霖-人工影响天气项目是我国首次利用大型固定翼无人机开展人工影响天气工作，也是世界首创，是人工增雨（雪）工作的里程碑，标志着无人机在人工增雨（雪）工作中的技术和手段实现了突破，如图甲，无人机实施人工增雨雪的方式之一是将干冰“喷”入“冷云”，干冰会很快直接① ______成气态的二氧化碳，并从周围吸收大量的热，使空气的温度急剧下降，促使“冷云”里的水蒸气② ______成较大的雪花降落下来，如果地面气温较高，雪降落过程中边熔化边碰撞合并为水滴，最终成为降雨，这就是人工降雨。
（1）从图甲中可以看出无人机机翼上凸下平，是利用流体流速大的地方______，从而使飞机获得向上的升力；
（2）请在文中① ② 两空填上物态变化名称：① ______；② ______；
（3）飞机利用测距传感器来判断离地高度，若某测距传感器的阻值R1与离地高度h的关系如图乙所示，图丙是检测电路（电源电压恒定，R0为定值电阻），要使高度表（实质是电流表或电压表）的示数能随飞行高度的增大而增大，高度表应选用______（选填“电流表”或“电压表”），且安装在______（选填“1”、“2”或“3”）位置，判断依据是：______。
五、计算题
12．（2021·重庆八中九年级期中）随着我国经济的发展，我国出现了越来越多的潜水爱好者。为了保障潜水员潜水时的安全，潜水时会佩戴如图甲所示的水压表和深度表。如图乙是一款深度表的简化电路图，电源电压且恒定不变，定值电阻，是压敏电阻，图丙是的阻值随海水深度变化的图像，允许通过的最大电流为0.24A。深度表由电压表（量程0~3V）改装。求：
（1）深度表在海面上时，电路中的电流为多少？（计算结果保留1位小数）
（2）电压表示数为2V时，潜水员下潜的深度为多少？
（3）在电路安全的情况下，该深度表能测量的最大深度为多少？
实验次数
电压U/V
电流I/A
电阻R/Ω
1
2
0.1
2
1.5
0.14
3
1
0.18
