一、选择题

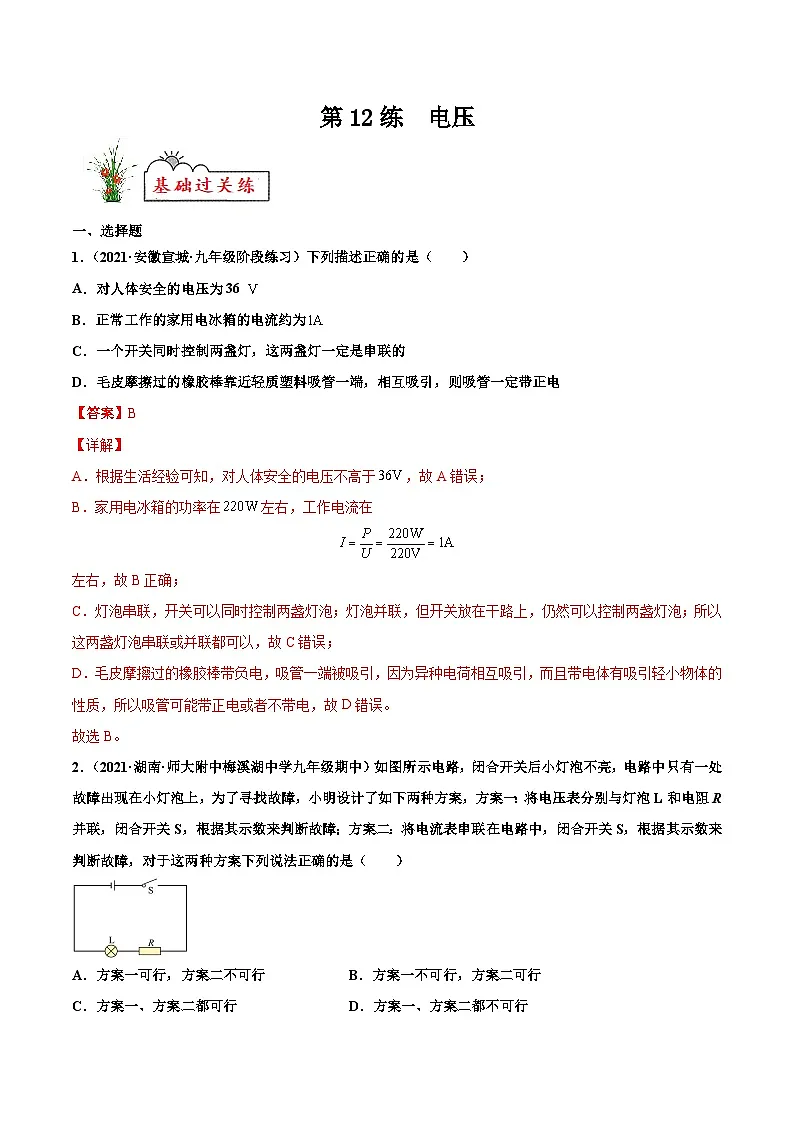

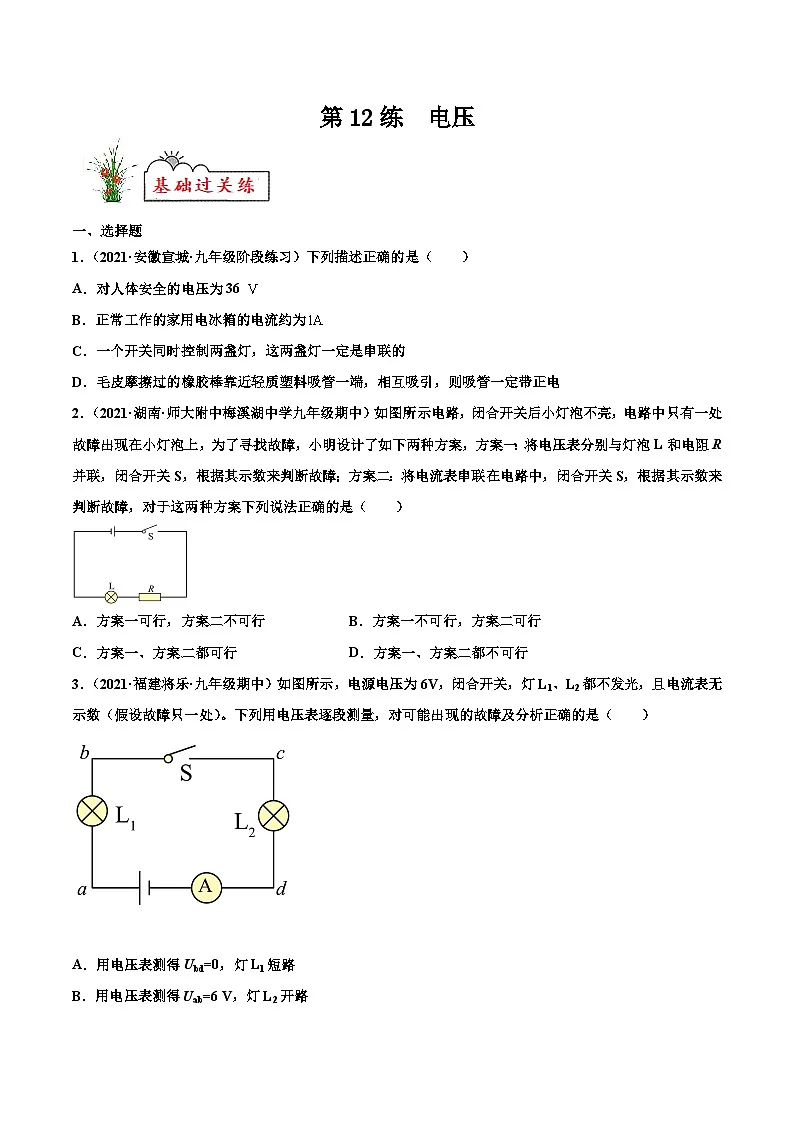

1．（2021·安徽宣城·九年级阶段练习）下列描述正确的是（ ）
A．对人体安全的电压为36
B．正常工作的家用电冰箱的电流约为
C．一个开关同时控制两盏灯，这两盏灯一定是串联的
D．毛皮摩擦过的橡胶棒靠近轻质塑料吸管一端，相互吸引，则吸管一定带正电
2．（2021·湖南·师大附中梅溪湖中学九年级期中）如图所示电路，闭合开关后小灯泡不亮，电路中只有一处故障出现在小灯泡上，为了寻找故障，小明设计了如下两种方案，方案一：将电压表分别与灯泡L和电阻R并联，闭合开关S，根据其示数来判断故障；方案二：将电流表串联在电路中，闭合开关S，根据其示数来判断故障，对于这两种方案下列说法正确的是（ ）
A．方案一可行，方案二不可行B．方案一不可行，方案二可行
C．方案一、方案二都可行D．方案一、方案二都不可行

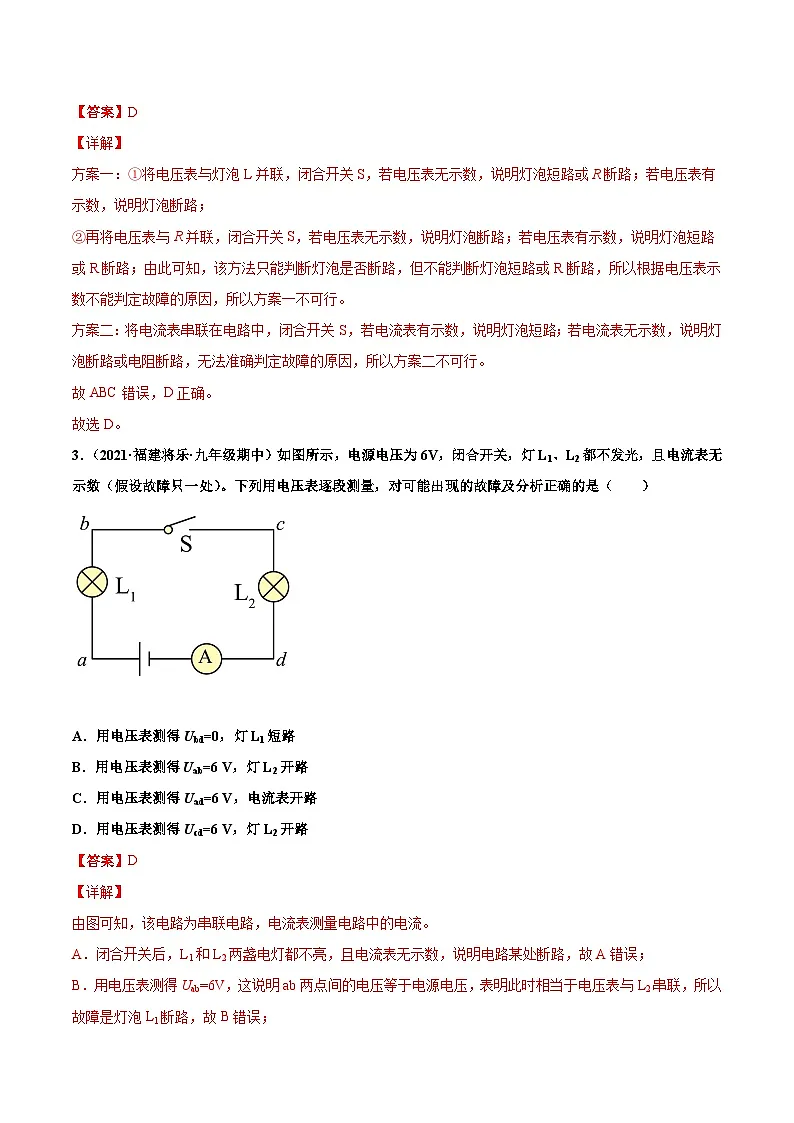

3．（2021·福建将乐·九年级期中）如图所示，电源电压为6V，闭合开关，灯L1、L2都不发光，且电流表无示数（假设故障只一处）。下列用电压表逐段测量，对可能出现的故障及分析正确的是（ ）
A．用电压表测得Ubd=0，灯L1短路
B．用电压表测得Uab=6 V，灯L2开路
C．用电压表测得Uad=6 V，电流表开路
D．用电压表测得Ucd=6 V，灯L2开路

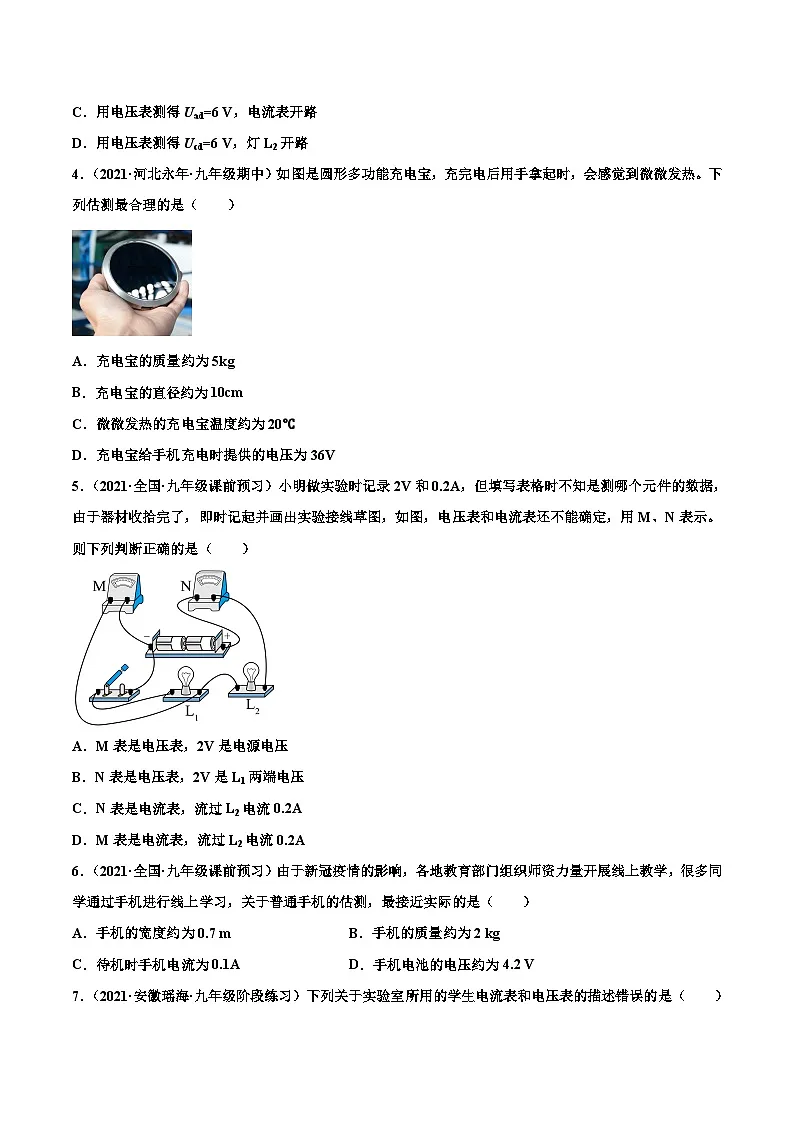

4．（2021·河北永年·九年级期中）如图是圆形多功能充电宝，充完电后用手拿起时，会感觉到微微发热。下列估测最合理的是（ ）
A．充电宝的质量约为5kg
B．充电宝的直径约为10cm
C．微微发热的充电宝温度约为20℃
D．充电宝给手机充电时提供的电压为36V
5．（2021·全国·九年级课前预习）小明做实验时记录2V和0.2A，但填写表格时不知是测哪个元件的数据，由于器材收拾完了，即时记起并画出实验接线草图，如图，电压表和电流表还不能确定，用M、N表示。则下列判断正确的是（ ）
A．M表是电压表，2V是电源电压
B．N表是电压表，2V是L1两端电压
C．N表是电流表，流过L2电流0.2A
D．M表是电流表，流过L2电流0.2A
6．（2021·全国·九年级课前预习）由于新冠疫情的影响，各地教育部门组织师资力量开展线上教学，很多同学通过手机进行线上学习，关于普通手机的估测，最接近实际的是（ ）
A．手机的宽度约为0.7 mB．手机的质量约为2 kg
C．待机时手机电流为0.1AD．手机电池的电压约为4.2 V
7．（2021·安徽瑶海·九年级阶段练习）下列关于实验室所用的学生电流表和电压表的描述错误的是（ ）
A．电流表和电压表使用之前都需要校零
B．电流表和电压表都不能直接接在电源两端
C．若无法估计待测电流大小，可使用“试触法”
D．电流表和电压表接线时要注意“+”入“-”出
8．（2021·全国·九年级课前预习）关于测量工具的使用，下列说法正确的是（ ）
A．测量物体长度时，选用的刻度尺分度值越小越好
B．用天平测量物体质量时，移动游码相当于向右盘内加小砝码
C．用0~0.6A和0~3A的双量程电流表测量电流时，若被测电流小于0.6A，选用任意一个量程都可以
D．电压表和电流表都不能直接接在电源两端
二、非选择题
9．（2021·山东高新技术产业开发区·九年级期中）如图是一个计量插座，可以测量多个物理量，测量结果直接显示在屏幕上。如图甲，它所测的物理量是 ___________；如图乙，所测的物理量的单位是 ___________（填写中文名称）。
10．（2021·全国·九年级课时练习）电压表的读数方法：A、看接线柱确定________。B、看_________（每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0~3 V，每小格表示的电压值是____ V；0~15V，每小格表示的电压值是______V。）
三、作图题
11．（2021·吉林双辽·九年级期中）在图中用笔画线替代导线，画出电压为12伏时所连电压表的接线柱的导线及指针位置。
四、综合题
12．（2021·全国·九年级课前预习）（1）如图甲中电压表的示数是______V， 图乙中电流表的示数是______A。

（2）如图丙所示在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入①硬币、②铅笔芯、③橡皮、④塑料尺，闭合开关后，在A、B接入______小灯泡能发光（多选，填序号），这些能让小灯泡能发光物体是______（填“导体”或“绝缘体”）。
（3）如图所示电路
①闭合开关后电路将______（选填“通路”或“断路”或“短路”） ；
②去掉导线a后，电路是______联电路；
③改变a、b、c三根导线中一根的接法，使电路成为并联电路______（先在原导线上打“×”，后用笔画线代替导线画出符合要求的导线）
