人教版九年级物理寒假分层练习第9练 串联和并联-（2份，原卷版+解析版）

这是一份人教版九年级物理寒假分层练习第9练 串联和并联-（2份，原卷版+解析版），文件包含人教版九年级物理寒假分层练习第9练串联和并联-原卷版doc、人教版九年级物理寒假分层练习第9练串联和并联-解析版doc等2份试卷配套教学资源，其中试卷共19页， 欢迎下载使用。

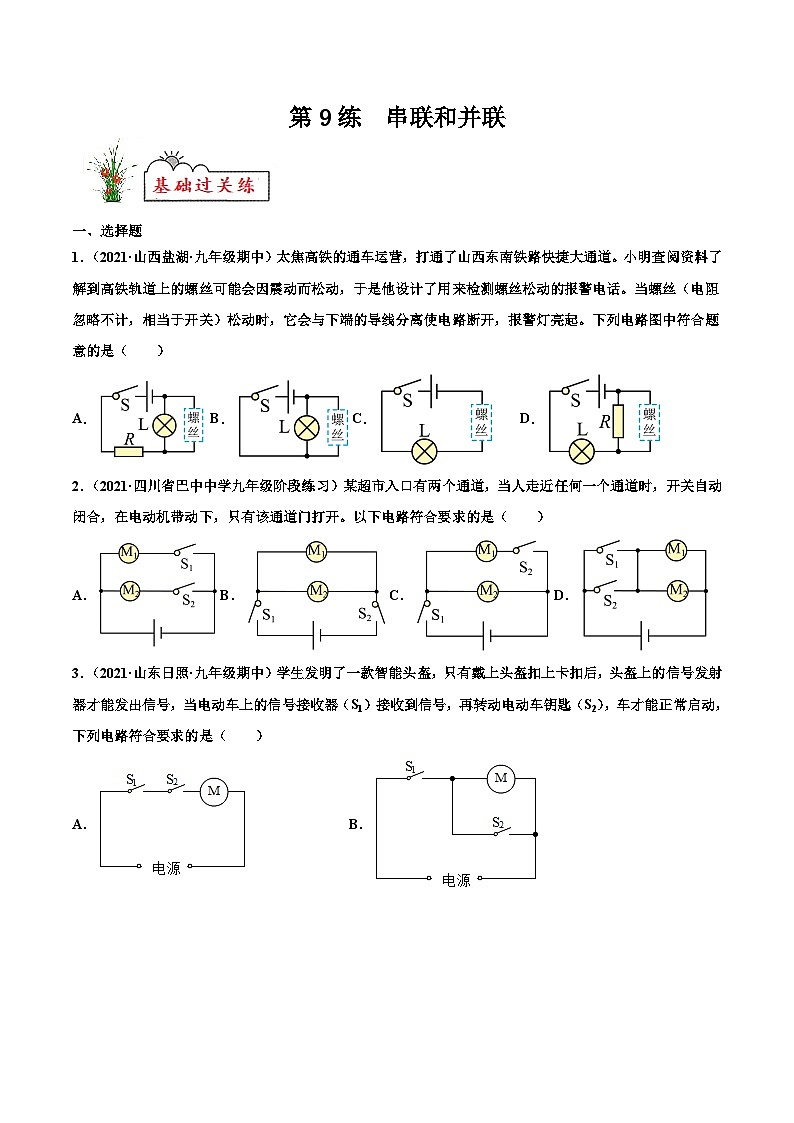

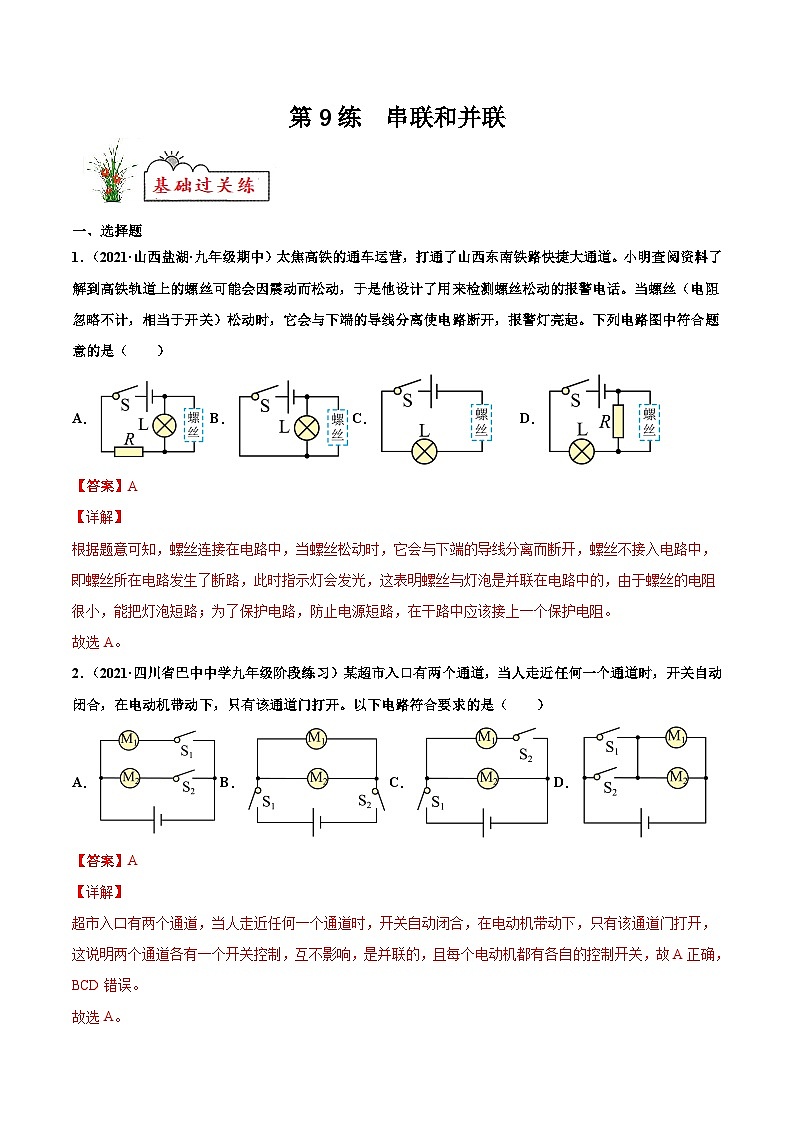

一、选择题
1．（2021·山西盐湖·九年级期中）太焦高铁的通车运营，打通了山西东南铁路快捷大通道。小明查阅资料了解到高铁轨道上的螺丝可能会因震动而松动，于是他设计了用来检测螺丝松动的报警电话。当螺丝（电阻忽略不计，相当于开关）松动时，它会与下端的导线分离使电路断开，报警灯亮起。下列电路图中符合题意的是（ ）
A．B．C．D．
2．（2021·四川省巴中中学九年级阶段练习）某超市入口有两个通道，当人走近任何一个通道时，开关自动闭合，在电动机带动下，只有该通道门打开。以下电路符合要求的是（ ）
A．B．C．D．

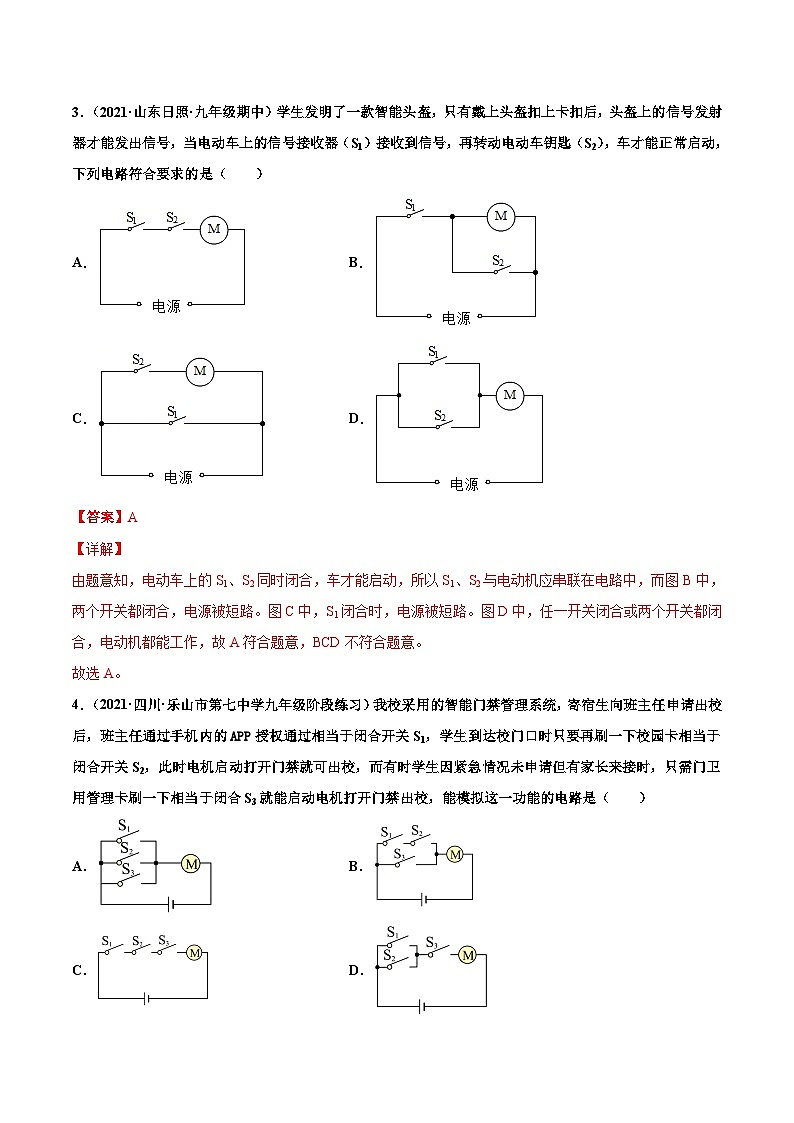

3．（2021·山东日照·九年级期中）学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路符合要求的是（ ）
A．B．
C．D．

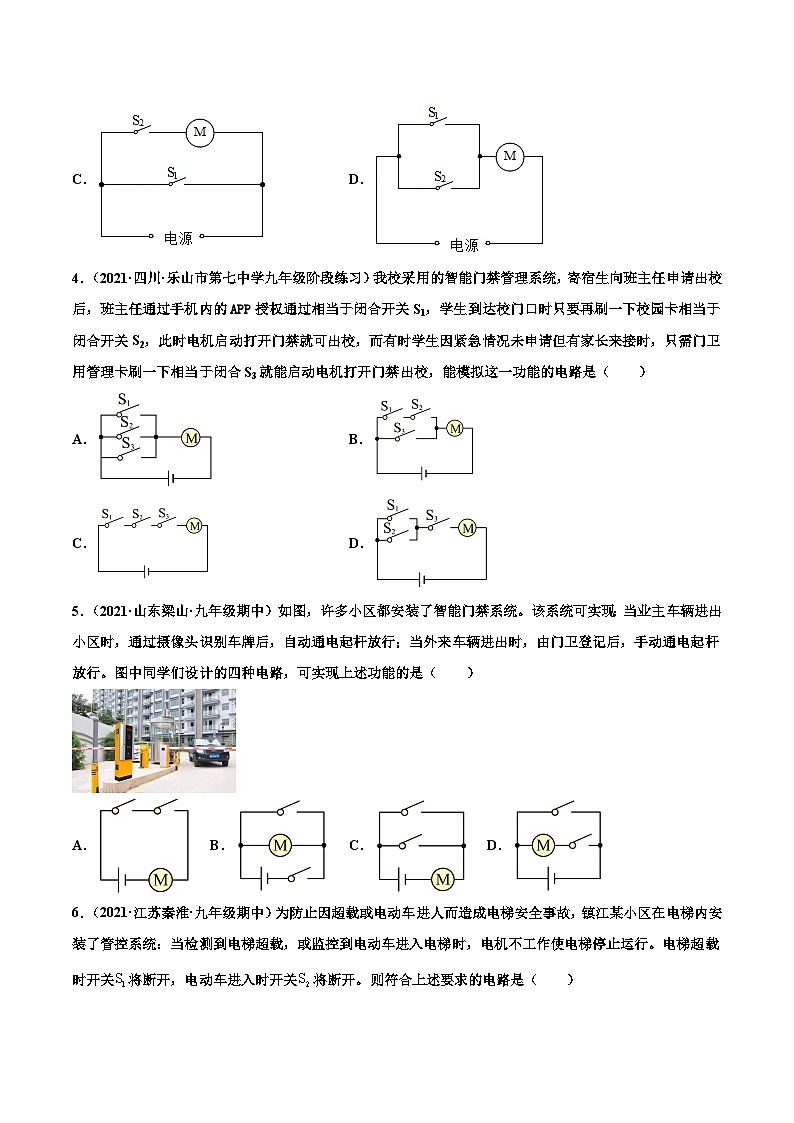

4．（2021·四川·乐山市第七中学九年级阶段练习）我校采用的智能门禁管理系统，寄宿生向班主任申请出校后，班主任通过手机内的APP授权通过相当于闭合开关S1，学生到达校门口时只要再刷一下校园卡相当于闭合开关S2，此时电机启动打开门禁就可出校，而有时学生因紧急情况未申请但有家长来接时，只需门卫用管理卡刷一下相当于闭合S3就能启动电机打开门禁出校，能模拟这一功能的电路是（ ）
A．B．
C．D．

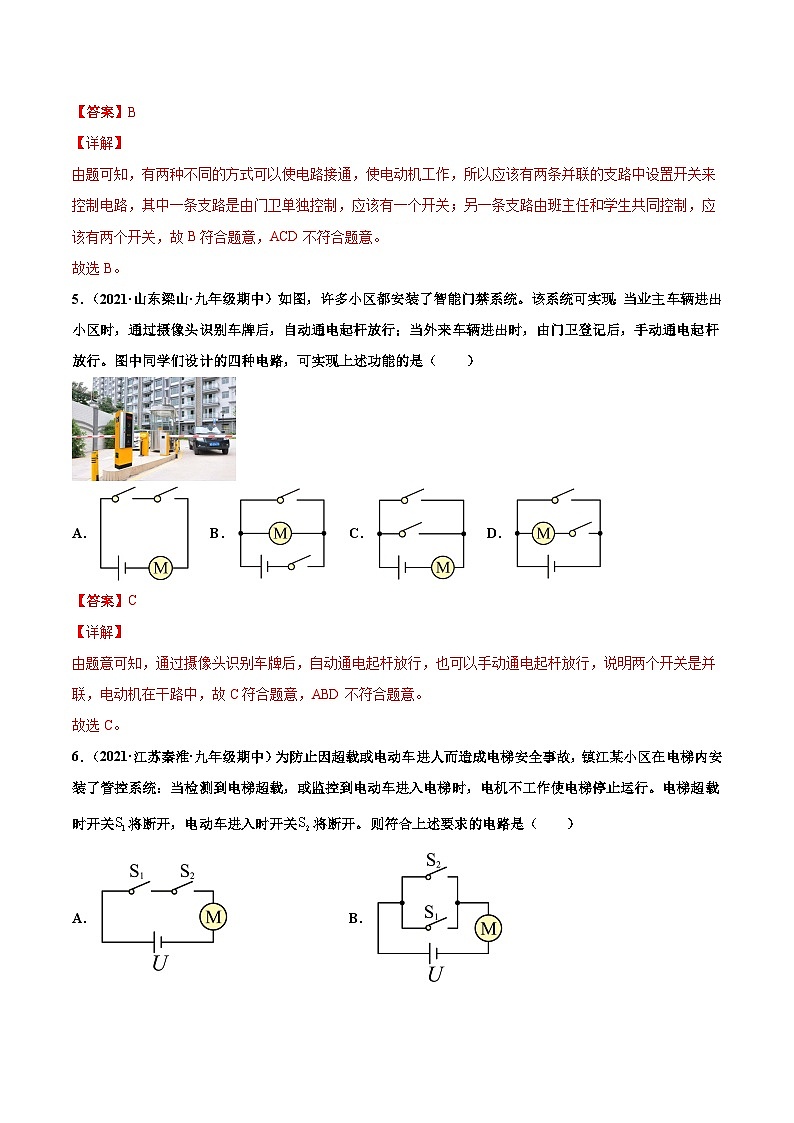

5．（2021·山东梁山·九年级期中）如图，许多小区都安装了智能门禁系统。该系统可实现：当业主车辆进出小区时，通过摄像头识别车牌后，自动通电起杆放行；当外来车辆进出时，由门卫登记后，手动通电起杆放行。图中同学们设计的四种电路，可实现上述功能的是（ ）
A．B．C．D．

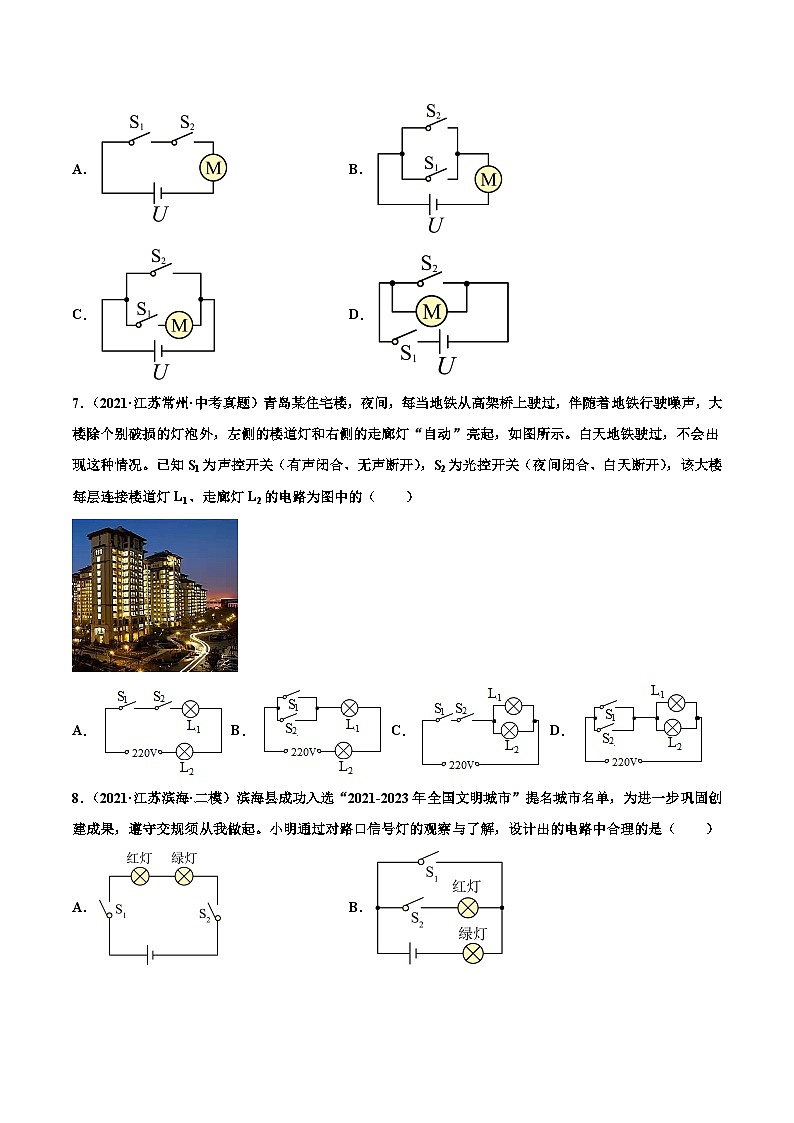

6．（2021·江苏秦淮·九年级期中）为防止因超载或电动车进人而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行。电梯超载时开关将断开，电动车进入时开关将断开。则符合上述要求的电路是（ ）
A．B．
C．D．
7．（2021·江苏常州·中考真题）青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（ ）
A．B．C．D．
8．（2021·江苏滨海·二模）滨海县成功入选“2021-2023年全国文明城市”提名城市名单，为进一步巩固创建成果，遵守交规须从我做起。小明通过对路口信号灯的观察与了解，设计出的电路中合理的是（ ）
A．B．
C．D．
二、非选择题
9．（2021·广东·广州市第四中学九年级期中）如图所示电路中，各元件及连接均完好。
（1）闭合开关，电流表指针______（选填“偏转”或“不偏转”），灯L1______（选填“亮”或“不亮”），灯L2______（选填“亮”或“不亮”）；
（2）拆掉一根导线______（选填a、b、c、d），可以让L1和L2串联；
（3）只改动一根导线可以让L1与L2并联，请在图中表示出来，（用“×”划掉改动的线）______。
10．（2021·湖北江汉·九年级期中）电源是将其他形式的能转化为______能的装置。如图甲所示，闭合开关，小灯泡L1、L2都发光，即电路形成 ______（填“通路”“断路”或“短路”）。把导线接在L2的两端，我们看到L2小灯泡熄灭，而小灯泡L1______（填“变亮”、“变暗”或“熄灭”）。乙图中，开关都闭合后只有一个灯泡被短接的是 ______（填序号）。
三、实验题
11．（2021·湖南·长沙市南雅中学九年级阶段练习）小刚同学在实验室做连接串联电路的实验时，连接如图所示的实物图。
（1）小刚同学的错误是闭合开关后，会出现______的故障；
（2）要使两灯并联，请用笔线代替导线画出改正后的正确电路，并在要拆除的那根线上打上“×”号；______
（3）在方框内画出改正后的正确电路图。______
四、作图题
12．（2021·山西·太原师范学院附属中学九年级阶段练习）在学习《串联和并联》一节内容时，老师请同学们连一个电路，要求：S1控制 L1、L2的亮灭， S2控制L2的亮灭。如图所示，是某同学连接错误的实物电路。请你在错误的导线上。打“×”，并用笔画线代替导线将正确的电路连接完整并在方框内画出其电路图。
【五、综合题
13．（2021·江苏·南通大学九年级阶段练习）阅读下面短文并回答问题。
混合动力汽车
通常所说的混合动力汽车，一般是指油电混合动力汽车（如图甲），采用传统的内燃机（柴油机或汽油机）和电动机作为动力源。该混合动力汽车启动时，内燃机不工作，车内蓄电池输出能量：当高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输出能量，同时又可以向蓄电池充电；当车辆需要全力加速时，内燃机、蓄电池可以同时向车轮输出能量。为了保护蓄电池，当电池使用到剩下最大容量的20%停止供电。

（1）图乙为该汽车的四冲程内燃机的各冲程的示意图，一个工作循环合理的顺序应为______（填字母）。
（2）蓄电池充电时将______能转化为______能，此时蓄电池是______（选填“电源”、“用电器”）。
（3）行驶过程中轮胎会发热，这个现象的合理解释是______。
A．是因为发动机将热量传递给了它
B．有时路面温度高，将热量传递给了它
C．车轮与地面摩擦，通过做功增加了它的内能
D．以上说法都不正确
（4）在某次出行的过程中，在水平道路上匀速行驶170km，共消耗汽油10L，水平道路的平均阻力为1000N，若该汽车内燃机的效率为53%，则此过程中牵引力所做的功为多少？最终使蓄电池增加的电能为多少？（________）（忽略蓄电池和电动机的热损失，ρ汽油＝0.7×103kg/m3，q汽油＝4.6×107J/kg）
（5）汽车有如图丙所示的电路，其中上端带有金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路，金属滑块M与弹簧套在光滑绝缘的水平细杆上，当汽车静止时，滑块M上的金属细杆与红绿灯一端的触头（图中箭头）都不接触，当汽车急刹时，哪一盏灯先亮？（________）
