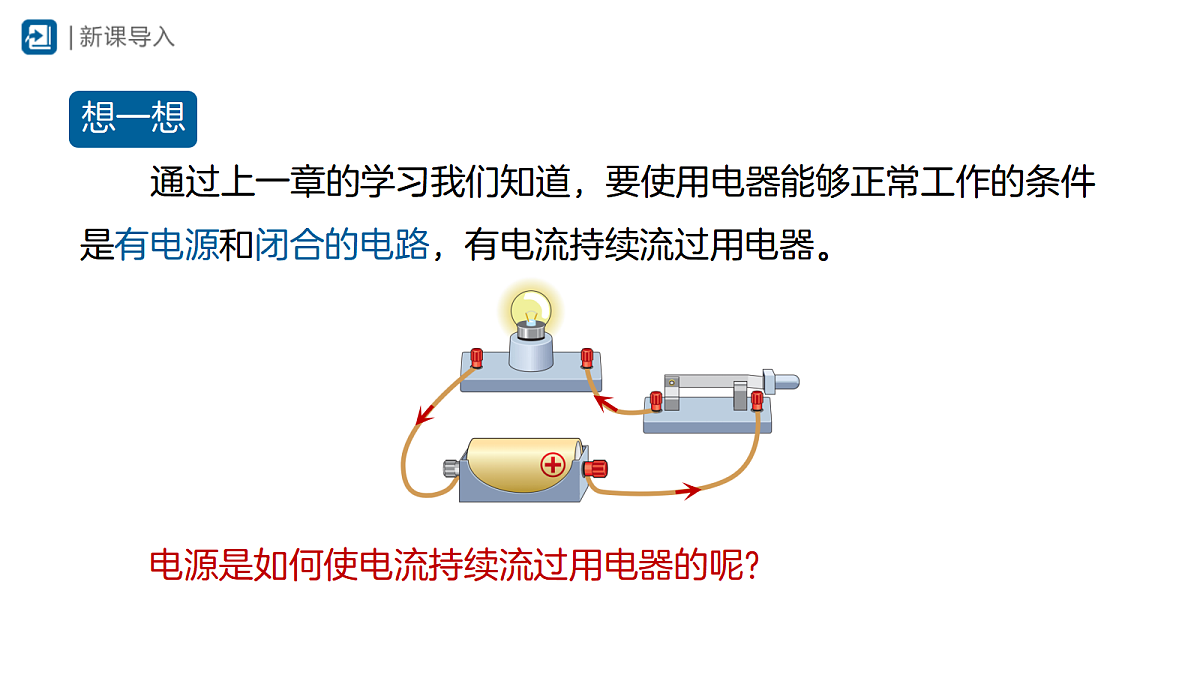

通过上一章的学习我们知道，要使用电器能够正常工作的条件是有电源和闭合的电路，有电流持续流过用电器。
电源是如何使电流持续流过用电器的呢？

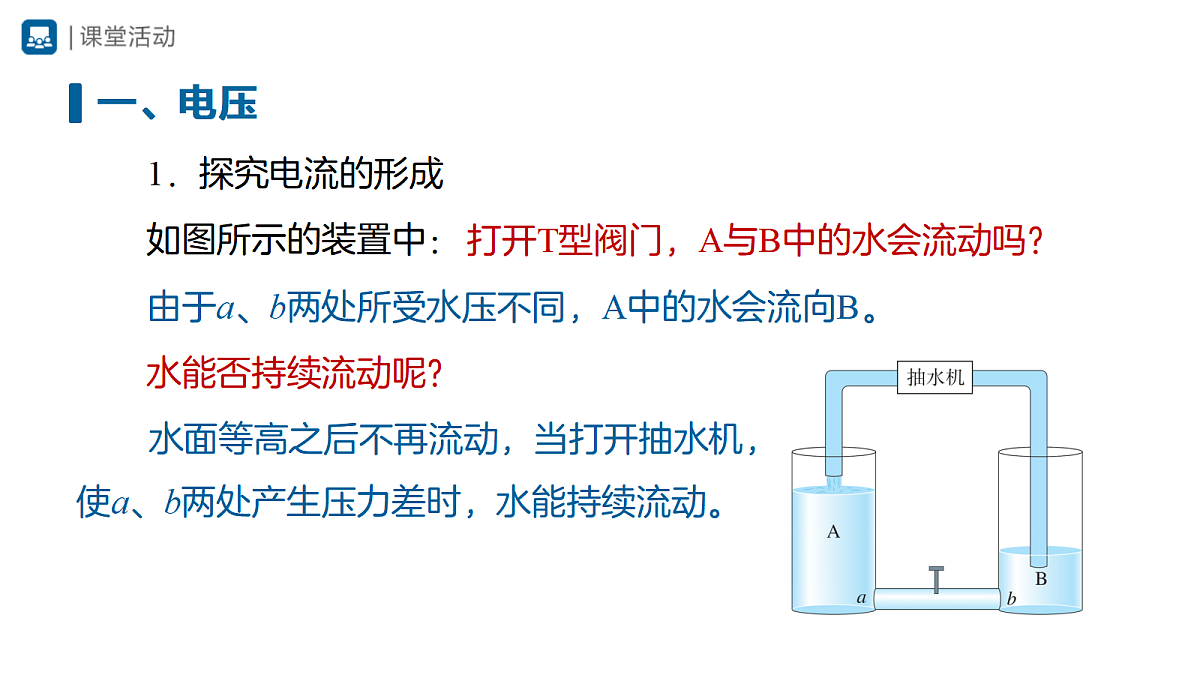

打开T型阀门，A与B中的水会流动吗？
由于a、b两处所受水压不同，A中的水会流向B。
　　水面等高之后不再流动，当打开抽水机，使a、b两处产生压力差时，水能持续流动。

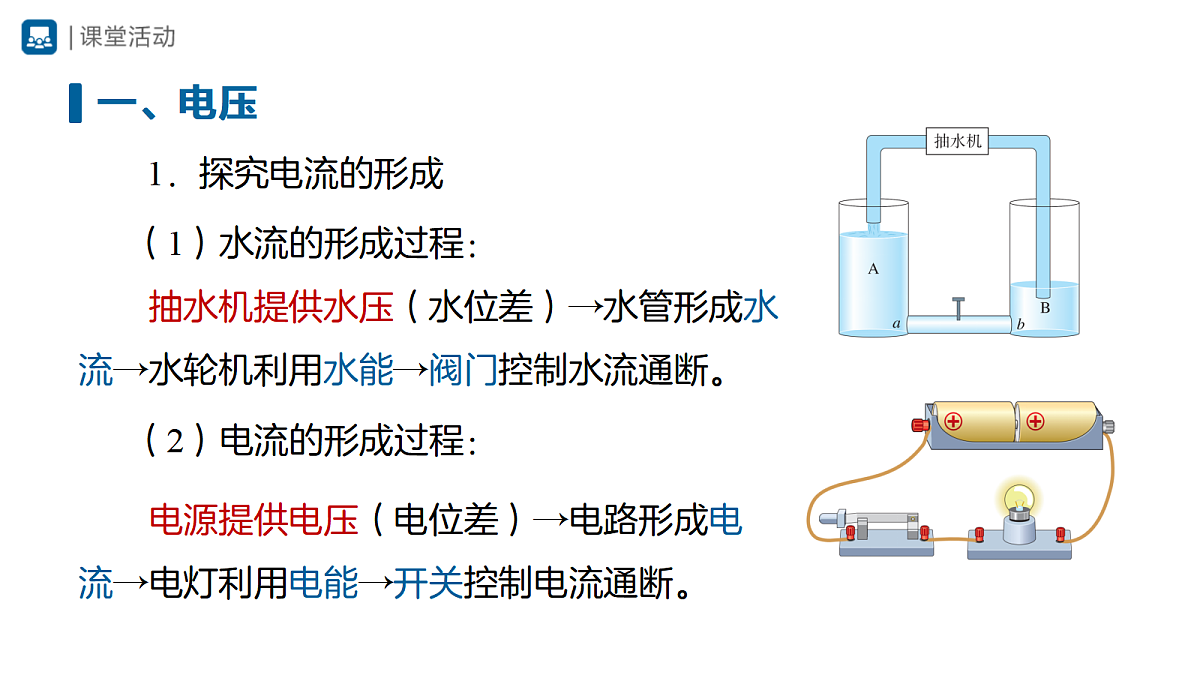

　　（1）水流的形成过程：
　　（2）电流的形成过程：
　　抽水机提供水压（水位差）→水管形成水流→水轮机利用水能→阀门控制水流通断。
　　电源提供电压（电位差）→电路形成电流→电灯利用电能→开关控制电流通断。

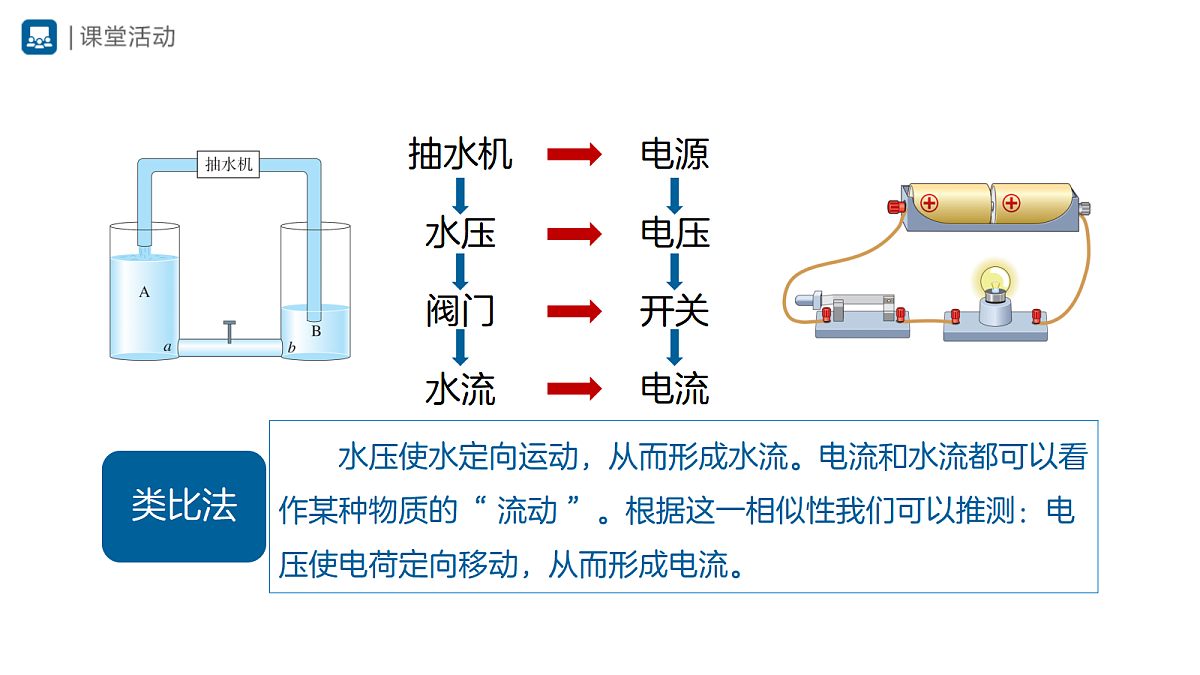

　　水压使水定向运动，从而形成水流。电流和水流都可以看作某种物质的“ 流动 ”。根据这一相似性我们可以推测：电压使电荷定向移动，从而形成电流。

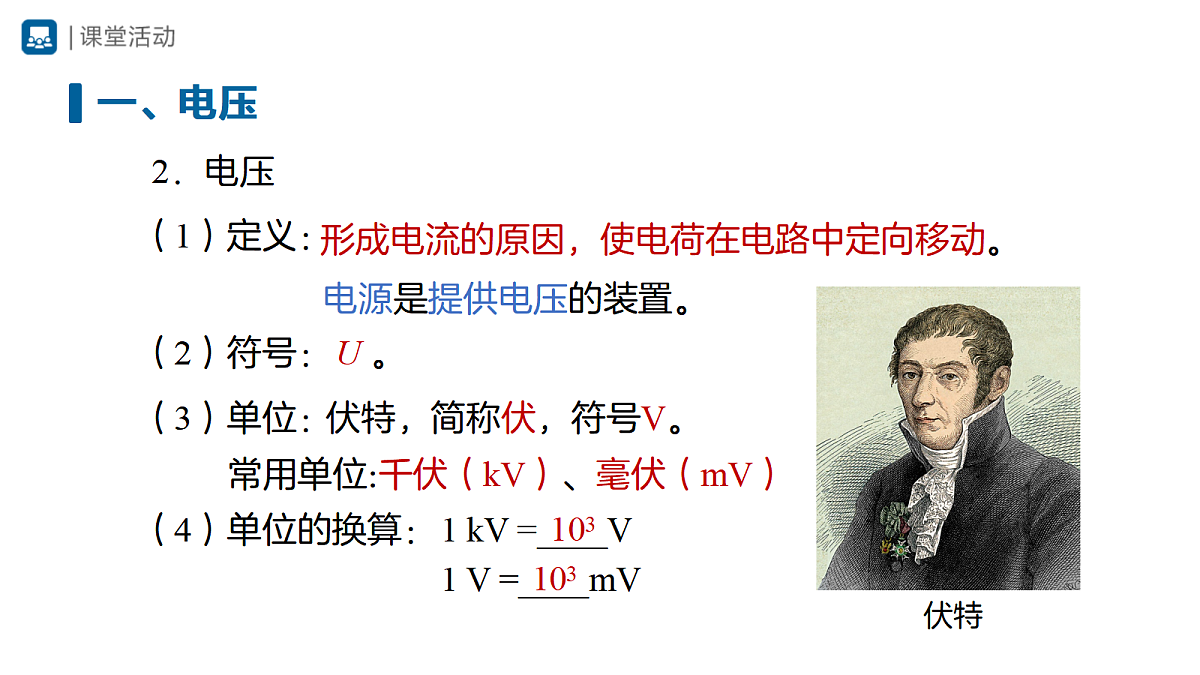

形成电流的原因，使电荷在电路中定向移动。
伏特，简称伏，符号V。
电源是提供电压的装置。
常用单位:千伏（kV）、毫伏（mV）
1 kV =____V
1 V =____mV

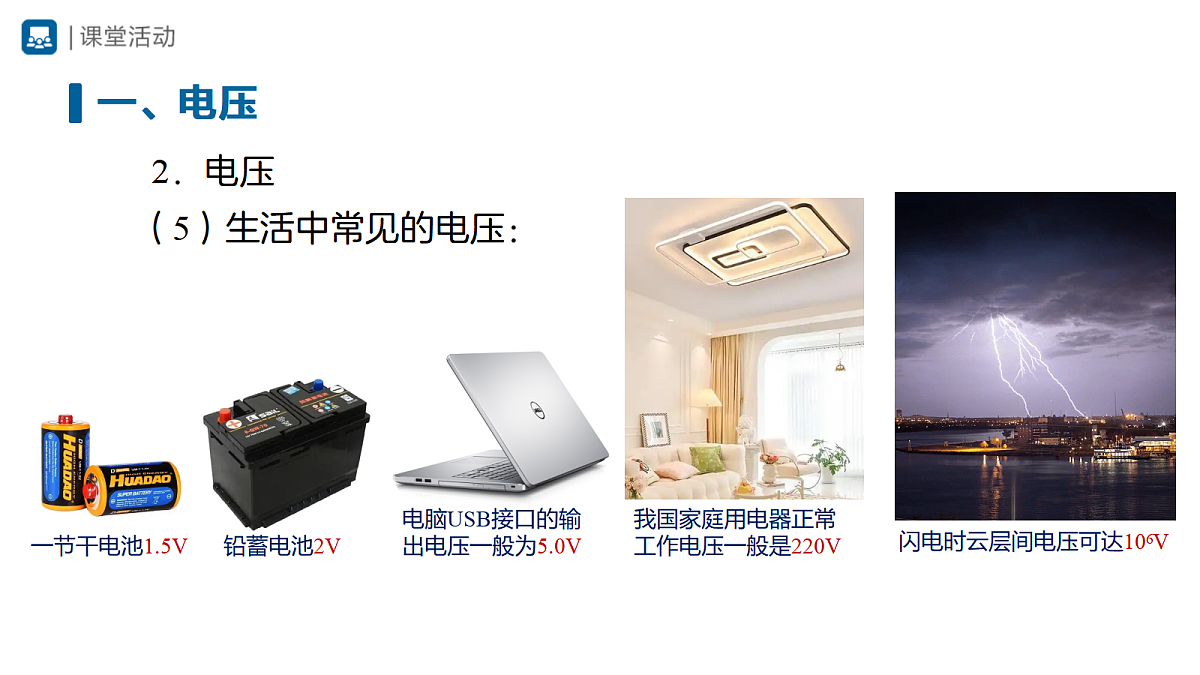

（5）生活中常见的电压：
闪电时云层间电压可达106V

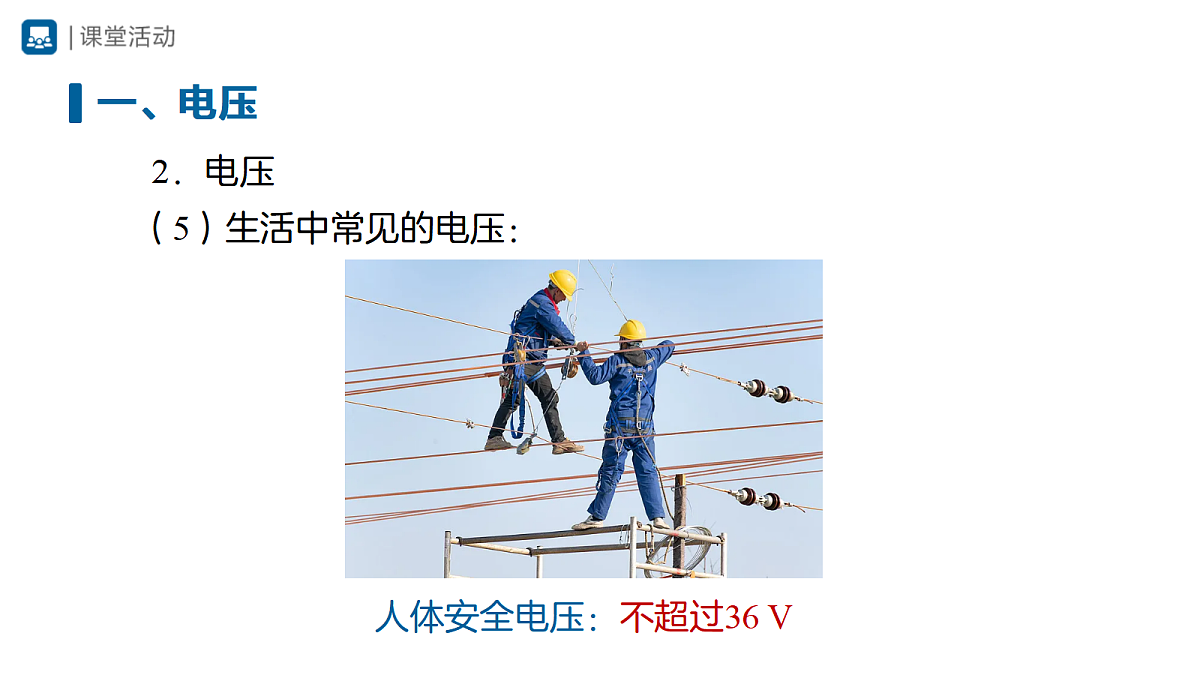

人体安全电压：不超过36 V
电压表的刻度盘和接线柱之间的关系
　　（1）明确所选电压表的测量范围：
　　（2）确定电压表的分度值：　　即表盘的1个小格所代表的电压大小。
　　表盘上从 0 到最右端共有30个小格，0~3 V的测量范围，每个小格代表____V。0~15 V的测量范围，每个小格代表____V。
　　0~3 V 和 0~15 V。　
　　（1）使用前应调零。
　　（2）电压表与被测用电器并联。
　　（3）必须让电流从红色（“＋”号）接线柱流进，再从黑色（“-”号）接线柱流出。
　　（4）被测电压不能超过电压表的测量范围。
为避免电压过大损坏电压表，在不能事先估算电压的情况下，要先闭合开关，然后迅速断开（叫作“试触”），看看在开关闭合的瞬间，指针的偏转是否在最大测量值之内。
4．学生实验——用电压表测量电压
电源、小灯泡、开关、电压表、导线若干。
　　（1）连接实物电路，如右图；
　　（2）将电压表并联在小灯泡两端，闭合开关，读取电压表的示数；
　　（3）再将电压表并联在电源两端，闭合开关，再次读取电压表的示数。
　　对比两次电压表示数，示数相同。　
在只有一个用电器的电路中，用电器两端的电压等于电源电压。
如图 16.1－6 所示，电压表已与小灯泡并联。如果要把这三个串联着的小灯泡与电源连接，哪端应该接电源的正极？哪端应该接电源的负极？请在图上标出电流的方向。
5．电压表与电流表的异同比较
1．下列说法不正确的是（　　）
A．一节新干电池的电压是 1.5 VB．智能手机的电池电压约为 3.7 VC．对人体安全的电压是 36 VD．一节铅蓄电池的电压是 2 V
2．在番茄上相隔一定距离分别插入铜片和锌片，即番茄电池。将铜片、锌片与电压表相连，如图所示。锌片是番茄电池的 极；此时电压表的示数为 ，番茄电池的能量转化情况是 。
